三相四线有功电能表误接线分析及对电能计量的影响

三相四线有功电能表误接线分析及对电能计量的影响

摘要：随着中国国民经济的不断增长和发展,电能需求量的日益增加,电力客户逐

步增多,对电能计量装置接线的准确性要求将不断提高。电能计量是电力商品交易

中的"一杆秤",电能计量的准确、公平、公正、可靠直接关系到供用电双方的经济

利益。在新装计量装置中由于电流互感器相序、极性的错误导致电能表的误接线,

造成电能计量的不准确。文章在此背景下，初步探讨和分析了三相四线有功电能

表误接线分析及对电能计量的影响。

关键词：三相四线有功电能表；误接线分析；电能计量影响

随着我国居民的用电需求量日益增大，因此对电能计量装置的要求越来越高。电能表是统计电能的重要设备，电能计量的准确性和可靠性直接关系到供电企业

以及居民用电的实际利益。此外对于在10kV以上的高压电和10kV以下低压电供

电系统而言，也都通常会采用三相四线制供电方式。三相四线有功电能表是计量

电能过程中较为常用的设备，不仅仅能够计量三相和单相动力负荷电能，而且能

够计算照明负荷电能，与此同时起到防窃电效果，最终被广泛应用。在使用三相

四线有功电能表时往往需要用到用电流互感器，以期扩大量程。而诸多研究显示，在使用三相四线有功电能表计量电能过程中，常常出现电能表与电流互感器极性

配合问题。如果忽视上述问题，将显著提高电能表错误接线率。三相四线有功电

能表的错接机会表达多，一旦错接将会出现以下情况：其一，有的不转；其二，

有的反转；其三，有的虽然正常运转，但是所计量出的电量数与实际电量数出入

较大。

一、三相四线有功电能表计量原理和接线方法

1.三相四线有功电能表计量原理分析

电能表能够计量电量主要是因为电能表内部有以下零部件：其一，电压；其二，电流线圈。电能表在负荷电流作用之下会产生转矩，通过机械装置带动电能

表计数器，继而显示出用电量。

2.三相四线有功电能表的接线方法分析

三相四线有功电能表有三个电路线圈、三个电压线圈，因此在负荷电流作用

下会产生三个转矩。如果三相四线有功电能表接线准确（示意图如下所示，其中

A相电流互感器的K1与电能表端子1连接、A相电流互感器的K2与电能表端子

3连接，B相电流互感器的K1与电能表端子4连接、B相电流互感器的K2与电

能表端子6连接，C相电流互感器的K1与电能表端子7连接、C相电流互感器的

K2与电能表端子9连接），那么上述三个转矩的运转方向将保持高度一致。转矩

转速随着负荷电流的大小变化而变化。

三相四线有功电能表接线准确示意图

二、三相四线有功电能表的错误接线方法分析

三相四线有功电能表使用经电流互感器接入方法较为常见，为了保证接线人

员的安全以及设备的安全，在使用经电流互感器接入方式时，电流互感器的二次

回路中设置保护性接地点。事实表明在10kV以下的低压供电系统中使用上述方

法弊端较多，主要表现为：其一，无法有效起到保护作用（不管电流互感器二次

侧接不接地，电流互感器一次侧对地电压均为220V，如果低压三相电流互感器二次侧一段连接后接地，在一次侧与二次侧之间的绝缘被击穿时二次侧对地电压仍

然为220V。因此，将电流互感器二次侧一端接地处理无法起到有效保护作用）；

其二，极易发生相间短路（如果在电流互感器二次侧加以相关操作时，相关工具

极易碰到二次电流回路，继而发生相间短路；除此之外，天气过于潮湿、绝缘性

降低时，一旦出现操作过电压情况将发生相间短路）；其三，极易发生计量误差（在三相电路中如果三相电流不平衡，公共线会导致各相电流互感器负载阻抗增加，继而发生计量误差，使得电能计算不够准确）。

三相四线有功电能表电流互感器二次极性接错是接线错误的最为常见原因之一。实践研究显示，上述错误的发生与主回路电能走向和电流互感器的安装密切

相关。例如，LMZ-0.5型电流互感器主回路的电流是从L1流向L2，也就意味着导

线必须从上往下穿过电流互感器中心孔，再顺装；如果电流互感器方向相反，或

者出现从下往上穿过带你刘互感器中心孔情况，那么LMZ-0.5型电流互感器的主

回路电流将发生变化，二次极性也被颠倒，继而导致三相四线有功电能表电量计

算错误问题发生。三相四线有功电能表在接线的过程中，电流互感器极性接错一

般有以下几种情况：其一，三个电流互感器的极性均被接反，此时三相四线有功

电能表出现反转情况；其二，两个电流互感器的极性被接反，此时三相四线有功

电能表中出现一个正转、两个反转；其三，一个电流互感器的极性被接反，此时

三相四线有功电能表中出现两个正转、一个反转，所计量的电量是实际用电量的30%左右。

三、三相四线有功电能表误接线对电能计量的影响分析

根据上述三相四线有功电能表误接线分析，不难看出三相四线有功电能表接

线错误会对电能计量带来较大影响。供电企业一般通过先用电再收费的方式，如

果出现三相四线有功电能表接线错误情况，部分供电企业可以根据计算来追回电量，但是部分供电企业由于各种因素存在而无法追回电量，从而给供电企业带来

不可弥补的损失，继而降低供电企业的市场竞争力。有些三相四线有功电能表接

线错误会导致用户的用电量与实际用电不符，继而给用户带来经济损失。基于此，必须尽量及早发现三相四线有功电能表的误接线问题或者杜绝三相四线有功电能

表错误接线安问题发生，不断提高电能计量的准确性。

四、小结

综上所述，电能计量直接关系到供电企业以及广大用户的切身利益。电能计

量对企业开展生产计划活动具有重要意义，为了能够提高三相四线有功电能表的

电能计量准确度，要求有关工作人员必须认真做好三相四线有功电能表的维护和

定期检查工作，还需要及时发现三相四线有功电能表的的计量误差问题，与此同

时做好统计总结工作，提前为供电企业做好数据参考工作。

参考文献

[1]牛瑞青;;浅谈电能表的安装技巧和误接线分析[J];中小企业管理与科技(下旬刊);2019年03期.

[2]陈向阳;;三只单相电能表能代替三相四线电能表吗[J];农村电工;2017年07期.

[3]杨志江;判断电能计量装置误接线及电量更正计算的简便方法[J];农村电

工;2004年05期.

[4]买庆辉;;农村10kV配电台区电能表的正确选择[J];农村电工;2017年11期.

[5]侯尧;;避免电能表表尾烧坏的几点建议[J];农村电工;2019年08期.

[6]网上问答[J];农村电气化;2011年07期.

[7]张涛;电能计量装置误接线的快速判断[J];农村电气化;2005年05期.

[8]樊建宪;电能表误接线期间负载平均功率因数角的确定[J];山西电力技术;2016年04期.

低压三相四线制错误接线对无功电能量的影响与分析

低压三相四线制错误接线对无功电能量的影响与分析[摘要]在电能计量中由于电流互感器错误接线造成了电能表有功计量部分 和无功计量部分计算的不准，有功电量通过错误接线算出更正系数进行电量追补，无功电量往往就被忽视，无功电量的追补我们也通过分析进行无功电量追补。无功计量不准不及时纠正，也会造成电量损失，为避免计量的失准，以下列举了常见六种错误接线分析。 【关键词】三相四限制;无功计量;误接线;分析 引言 在电能计量中，互感器错误接线造成无功计量不准，从而使用户的计量失准，现将由于互感器错误接线对无功计量的影响试举以下几例。 错误接线时计量差错分析 以下分析的是在三相电路平衡时： 当三相电路平衡时：U=Uu=Uv=Uw I=Iu=Iv=Iw Φ=Φu=φv=φw 1、三相电流互感器二次极性全接反 功率表达式为：Qu=UvwIuCOS(90°＋φu) Qv=UwuIvCOS(90°＋φv) Qw=UuvIwCOS(90°＋φw) 三元件功率和为：Q=Qu＋Qv＋Qw =UvwIuCOS(90°＋φu)+UwuIvCOS(90°＋φv)+UuvIwCOS(90°＋φw) =－(UvwIusinφu)＋UwuIvsinφv＋UuvIwsinφw) 则：Q=－3UIsinφ 实际无功功率Q’’=3UIsinφ 所以无功计量反向计量，反计的电量与正向无功电量基本相等。 2、两相电压元件接错 假设U、W两相电压元件接错，则各元件所计量功率表达式为： Qu=UvuIuCOS(150°－φu) Qv=UuwIvCOS(90°＋φv) Qw=UwvIwCOS(30°－φw) 当三相电路平衡时，三元件功率之和为： Q=Qu＋Qv＋Qw =UvuIuCOS(150°－φu)＋UuwIvCOS(90°＋φv)＋UwvIwCOS(30°－φw) =0 所以当两相电压元件接错时，无功不计量。 3、两相电流元件接错 假设U、V两相电流元件接错，则各元件所计量功率表达式为： Qu=UvwIvCOS(30°＋φu) Qv=UwuIuCOS(150°＋φv) Qw=UuvIwCOS(90°－φw) 当三相电路平衡时，三元件功率之和为： Q=Qu＋Qv＋Qw

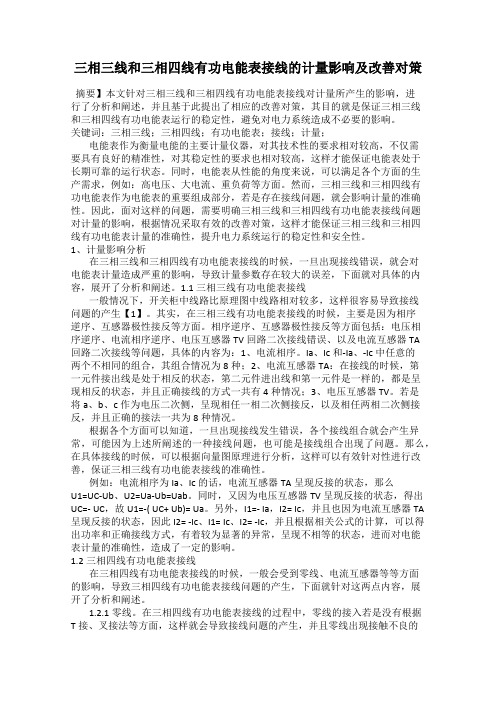

三相三线和三相四线有功电能表接线的计量影响及改善对策
