一、常用文字符号：电箱符号线路敷设符号常用电气元件文字符号表二、电缆型号NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆4*150是4芯150平方毫米E70是接地用线为70平方毫米。
你学习一下下面的电缆基础知识就知道了！一、电缆型号由下面字母属性组成（1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层三、常用电缆规格型号1、铜(铝)芯聚氯乙烯绝缘聚氯乙烯绝缘及护套固定敷设用电缆(电线)BV -铜芯聚氯乙烯绝缘电缆（电线）BLV-铝芯聚氯乙烯绝缘电缆（电线）BVR-铜芯聚氯乙烯绝缘电缆（电线）BVV-铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BLVV-铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BVVB-铜芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BLVVB-铝芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BV-90-铜芯耐热90℃聚乙烯绝缘电线本产品适用于交流额定电压U/U450/750V及以下的动力、照明、日用电器、仪器仪表及电信设备用铜芯或铝芯聚氯乙烯绝缘电缆（电线）2、低烟无卤系列产品低烟无卤阻燃系列电缆电线，WDZ-（加普通型号的电缆电线代号）注：阻燃一般分A、B、C、D四类, 例如：WDZD-VY WDZA-YJY WDZB-YJV23 WDZC-BY WDZ-BVY WDZB-KYJY WDZC-KVV23等供固定（软电缆为移动式）敷设在额定交流电压U0/U为35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用，主要应用于高层建筑、医院、剧场、电站、地铁、隧道、舰船、海上石油平台、广播电视中心、计算机中心等人员密集、空间封闭的场所，电缆的额定电压应不低于供电系统的标称电压。
电气安装常用线路敷设方式符号(2011-12-14 05:25:19)转载▼标签：杂谈电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，。

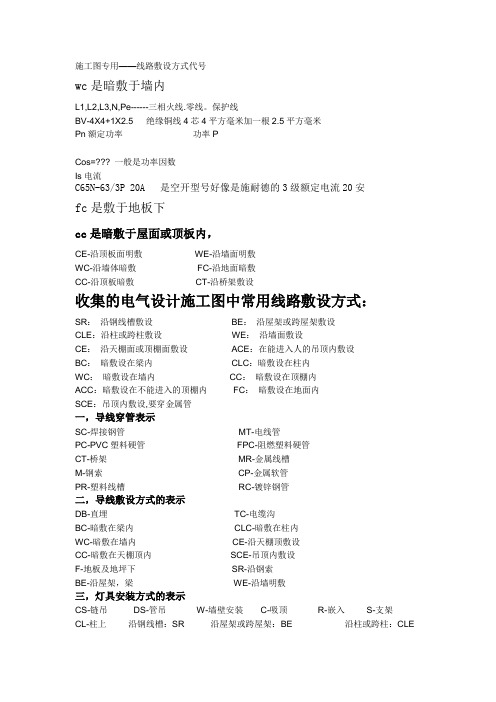

施工图专用——线路敷设方式代号wc是暗敷于墙内L1,L2,L3,N,Pe------三相火线.零线。
保护线BV-4X4+1X2.5 绝缘铜线4芯4平方毫米加一根2.5平方毫米Pn额定功率功率PCos=??? 一般是功率因数Is电流C65N-63/3P 20A 是空开型号好像是施耐德的3级额定电流20安fc是敷于地板下cc是暗敷于屋面或顶板内，CE-沿顶板面明敷WE-沿墙面明敷WC-沿墙体暗敷FC-沿地面暗敷CC-沿顶板暗敷CT-沿桥架敷设收集的电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE穿焊接钢管敷设：SC 穿电线管敷设：MT穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT 金属线槽敷设：MR塑料线槽敷设：PR 用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP 直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC沿或跨柱敷设：AC 暗敷设在柱内：CLC沿墙面敷设：WS 暗敷设在墙内：WC沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC吊顶内敷设：SCE 地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式BR———墙壁内安装(4)设备标注方法’⑦配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’⑦配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯。
一、导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二、导线敷设方式表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三、灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下1、型号的含义R－连接用软电缆（电线），软结构。
V－绝缘聚氯乙烯。
V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。
S－双绞型。
A－镀锡或镀银。
F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。
将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编75：75欧姆5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75：75欧姆5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线VV:双层护套线P屏蔽2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR: 阻燃R: 软线S:双绞线2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12MM型号、名称RV 铜芯氯乙烯绝缘连接电缆（电线）AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面），0.6/1KV，如：4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面，0.6/1KV，如：4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm 铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------63.字符电路图符号大全：AAT 电源自动投入装置AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序)KM 接触器KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线电缆母线W直流母线WB插接式(馈电)母线WIB 电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS 预报音响小母线WPS 电压小母线WV事故照明小母线WELM 避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPAYA电动执行器YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE感应线圈电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池热电传感器B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1BK液位测量传感器BL温度测量传感器BHBM配电房电工符号大全：常用电气符号大全电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM 功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线,电缆,母线W直流母线WB插接式(馈电)母线WIB电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS预告音响小母线WPS电压小母线WV事故照明小母线WELM避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关,辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW 鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPA,YA电动执行器YE发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器EV电加热器加热元件EE 感应线圈,电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器,变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池,热电传感器B 压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1,BK 液位测量传感器BL温度测量传感器BH,BM。
电气图纸中敷设方式符表示大全HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】电气图纸中敷设方式符号表示大全一、导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二、导线敷设方式表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三、灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCDTQ30-32/2P?这两个是两种塑壳断路器的型号HSM8-63C/3P?适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P?也是塑壳断路器的一种，额定电流32A，2极开关四、型号的含义R－连接用软电缆（电线），软结构。
V－绝缘聚氯乙烯。
V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。
S－双绞型。
A－镀锡或镀银。
F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。
将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV?75-5-1(A、B、C）S:射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编75：75欧姆5：线径为5MM1：代表单芯SYWV?75-5-1S:射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75：75欧姆5：线缆外径为5MM1：代表单芯例如：RVVP2*32/0.2RVV2*1.0BVRR:软线VV:双层护套线P屏蔽2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR:阻燃R:软线S:双绞线2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12MM1、型号、名称RV?铜芯氯乙烯绝缘连接电缆（电线）AVR?镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB?铜芯聚氯乙烯平型连接电线RVS?铜芯聚氯乙烯绞型连接电线RVV?铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV?镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB?铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105?铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250?镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面），0.6/1KV，如：4*(1*185)+1*95?0.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面，0.6/1KV，如：4**185+1*95?0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T矿用铠装控制电缆；MKVV22,MKVV32?2*0.5,3*0.75,4*4,------37*1.5mm铠装控制电缆；KVV22,KVV32,KVVR22?2*0.5,3*0.75,4*4,------37*1.5mm铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23?5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53?5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22 DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.752*2*1.03*2*1.5------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------63.字符电路图符号大全：AAT?电源自动投入装置AC?交流电DC?直流电FU?熔断器G?发电机M?电动机HG?绿灯HR?红灯HW?白灯HP?光字牌K?继电器KA(NZ)电流继电器(负序零序) KD?差动继电器KF?闪光继电器KH?热继电器KM?中间继电器KOF?出口中间继电器KS?信号继电器KT?时间继电器KV(NZ)电压继电器(负序零序)KP?极化继电器KR?干簧继电器KI?阻抗继电器KW(NZ)功率方向继电器(负序零序)KM?接触器KA瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L?线路QF?断路器QS?隔离开关T?变压器TA?电流互感器TV?电压互感器W?直流母线YC?合闸线圈YT?跳闸线圈PQS?有功无功视在功率EUI?电动势电压电流SE?实验按钮SR?复归按钮f?频率Q——电路的开关器件FU——熔断器FR——热继电器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时?有或无继电器SB——按钮开关?Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时?有或无继电器SB——按钮开关SA?转换开关电压表?PV有功电度表?PJ无功电度表?PJR频率表?PF相位表?PPA最大需量表(负荷监控仪)PM 功率因数表?PPF有功功率表?PW无功功率表?PR无功电流表?PAR声信号?HA光信号?HS指示灯?HL红色灯?HR绿色灯?HG黄色灯?HY蓝色灯?HB连接片?XB插头?XP插座?XS端子板?XT电线电缆母线?W直流母线?WB插接式(馈电)母线?WIB 电力分支线?WP照明分支线?WL应急照明分支线?WE电力干线?WPM照明干线?WLM应急照明干线?WEM滑触线?WT合闸小母线?WCL控制小母线?WC信号小母线?WS闪光小母线?WF事故音响小母线?WFS 预报音响小母线?WPS 电压小母线?WV事故照明小母线?WELM 避雷器?F熔断器?FU快速熔断器?FTF跌落式熔断器?FF限压保护器件?FV电容器?C电力电容器?CE正转按钮?SBF反转按钮?SBR停止按钮?SBS紧急按钮?SBE试验按钮?SBT复位按钮?SR限位开关?SQ接近开关?SQP手动控制开关?SH时间控制开关?SK液位控制开关?SL湿度控制开关?SM压力控制开关?SP速度控制开关?SS温度控制开关辅助开关?ST 电压表切换开关?SV电流表切换开关?SA整流器?U可控硅整流器?UR控制电路有电源的整流器?VC 变频器?UF变流器?UC逆变器?UI电动机?M异步电动机?MA同步电动机?MS直流电动机?MD绕线转子感应电动机?MW 鼠笼型电动机?MC电动阀?YM电磁阀?YV防火阀?YF排烟阀?YS电磁锁?YL跳闸线圈?YT合闸线圈?YC气动执行器?YPAYA电动执行器?YE发热器件(电加热)FH照明灯(发光器件)EL空气调节器?EV电加热器加热元件?EE感应线圈电抗器?L 励磁线圈?LF消弧线圈?LA滤波电容器?LL电阻器变阻器?R电位器?RP热敏电阻?RT光敏电阻?RL压敏电阻?RPS接地电阻?RG放电电阻?RD启动变阻器?RS频敏变阻器?RF限流电阻器?RC光电池热电传感器?B 压力变换器?BP温度变换器?BT速度变换器?BV时间测量传感器?BT1BK液位测量传感器?BL温度测量传感器?BHBM配电房电工符号大全：常用电气符号大全电流表?PA电压表?PV有功电度表?PJ无功电度表?PJR频率表?PF相位表?PPA最大需量表(负荷监控仪)PM 功率因数表?PPF有功功率表?PW无功功率表?PR无功电流表?PAR声信号?HA光信号?HS指示灯?HL红色灯?HR绿色灯?HG黄色灯?HY蓝色灯?HB白色灯?HW连接片?XB插头?XP插座?XS端子板?XT电线,电缆,母线?W直流母线?WB插接式(馈电)母线?WIB 电力分支线?WP照明分支线?WL应急照明分支线?WE电力干线?WPM照明干线?WLM应急照明干线?WEM滑触线?WT合闸小母线?WCL控制小母线?WC信号小母线?WS闪光小母线?WF事故音响小母线?WFS 预告音响小母线?WPS 电压小母线?WV事故照明小母线?WELM 避雷器?F熔断器?FU快速熔断器?FTF跌落式熔断器?FF限压保护器件?FV电容器?C电力电容器?CE正转按钮?SBF反转按钮?SBR停止按钮?SBS紧急按钮?SBE试验按钮?SBT复位按钮?SR限位开关?SQ接近开关?SQP手动控制开关?SH时间控制开关?SK液位控制开关?SL湿度控制开关?SM压力控制开关?SP速度控制开关?SS温度控制开关,辅助开关?ST 电压表切换开关?SV电流表切换开关?SA整流器?U可控硅整流器?UR控制电路有电源的整流器?VC 变频器?UF变流器?UC逆变器?UI电动机?M异步电动机?MA同步电动机?MS直流电动机?MD绕线转子感应电动机?MW鼠笼型电动机?MC电动阀?YM电磁阀?YV防火阀?YF排烟阀?YS电磁锁?YL跳闸线圈?YT合闸线圈?YC气动执行器?YPA,YA电动执行器?YE发热器件(电加热)FH 照明灯(发光器件)EL 空气调节器?EV电加热器加热元件?EE 感应线圈,电抗器?L 励磁线圈?LF消弧线圈?LA滤波电容器?LL电阻器,变阻器?R电位器?RP热敏电阻?RT光敏电阻?RL压敏电阻?RPS接地电阻?RG放电电阻?RD启动变阻器?RS频敏变阻器?RF限流电阻器?RC光电池,热电传感器?B 压力变换器?BP温度变换器?BT速度变换器?BV时间测量传感器?BT1,BK 液位测量传感器?BL温度测量传感器?BH,BM。
电气图纸中敷设方式符号表示大全电气图纸中常用的线管敷设方式符号如下：1.导线穿管表示：SC：焊接钢管MT：电线管PC：PVC塑料硬管XXX：阻燃塑料硬管CT：桥架MR：金属线槽M：钢索CP：金属软管PR：塑料线槽RC：镀锌钢管2.导线敷设方式表示：DB：直埋TC：电缆沟BC：暗敷在梁内XXX：暗敷在柱内WC：暗敷在墙内CE：沿天棚顶敷设CC：暗敷在天棚顶内SCE：吊顶内敷设F：地板及地坪下SR：沿钢索BE：沿屋架、梁WE：沿墙明敷3.灯具安装方式的表示：CS：链吊DS：管吊W：墙壁安装C：吸顶R：嵌入S：支架CL：柱上在图纸中，可以使用以上符号来表示不同的线管敷设方式和灯具安装方式。
此外，型号的含义也需要了解：R：连接用软电缆（电线），软结构。
V：绝缘聚氯乙烯。
V－聚氯乙烯绝缘V－聚氯乙烯护套B：平型（扁形）。
S：双绞型。
A－XXX或镀银。
F：耐高温P：编织屏蔽P2－铜带屏蔽P22－钢带铠装Y：预制型、一般省略，或聚烯烃护套FD：产品类别代号，指分支电缆。
将要颁布的建设部标准用FZ表示，其实质相同XXX：交联聚乙烯绝缘ZR：阻燃型NH：耐火型WDZ：无卤低烟阻燃型WDN：无卤低烟耐火型例如，SYV 75-5-1（A、B、C）代表一种75欧姆阻抗、5mm外径的电缆，有三种不同的外层材料选择。
SYWV 75-5-1是一种射频聚乙烯绝缘，聚氯乙烯护套的电缆，75代表75欧姆，5代表线径为5毫米，1代表单芯。
RVVP是一种软线，双层护套线，带P屏蔽，2代表2芯多股线，32代表每芯有32根铜丝，0.2代表每根铜丝直径为0.2毫米。
RVV2*1.0，AVR和RVB是铜芯连接电缆（电线）的不同型号和名称。
RVS和RVV是铜芯聚氯乙烯连接电线的不同型号和名称，RVV带有聚氯乙烯护套，呈圆形。
ARVV和RVVB是铜芯聚氯乙烯连接软电缆（电线）的不同型号和名称，ARVV带有镀锡铜芯和聚氯乙烯护套，呈平形。
RV-105是一种铜芯聚氯乙烯绝缘连接软电缆，耐热105摄氏度，采用聚氯乙烯绝缘和聚氯乙烯护套。
一、常用文字符号：电箱符号线路敷设符号常用电气元件文字符号表二、电缆型号NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆4*150是4芯150平方毫米E70是接地用线为70平方毫米。
你学习一下下面的电缆基础知识就知道了！一、电缆型号由下面字母属性组成(1）类别：H-—市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF-—泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层:A—-涂塑铝带粘接屏蔽聚乙烯护套S——铝,钢双层金属带屏蔽聚乙烯护套V—-聚氯乙烯护套（4）特征：T——石油膏填充G-—高频隔离C——自承式（5)外护层：23——双层防腐钢带绕包销装聚乙烯外被层33--单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层三、常用电缆规格型号1、铜(铝）芯聚氯乙烯绝缘聚氯乙烯绝缘及护套固定敷设用电缆（电线）BV -铜芯聚氯乙烯绝缘电缆（电线)BLV—铝芯聚氯乙烯绝缘电缆（电线）BVR—铜芯聚氯乙烯绝缘电缆（电线)BVV-铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线)BLVV—铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BLVVB-铝芯聚氯乙烯绝缘聚氯乙烯护套平形电缆(电线）BV—90-铜芯耐热90℃聚乙烯绝缘电线本产品适用于交流额定电压U/U450/750V及以下的动力、照明、日用电器、仪器仪表及电信设备用铜芯或铝芯聚氯乙烯绝缘电缆（电线）2、低烟无卤系列产品低烟无卤阻燃系列电缆电线，WDZ—（加普通型号的电缆电线代号) 注:阻燃一般分A、B、C、D四类, 例如：WDZD-VY WDZA-YJY WDZB—YJV23 WDZC-BY WDZ—BVY WDZB—KYJY WDZC—KVV23等供固定（软电缆为移动式）敷设在额定交流电压U0/U为35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用,主要应用于高层建筑、医院、剧场、电站、地铁、隧道、舰船、海上石油平台、广播电视中心、计算机中心等人员密集、空间封闭的场所,电缆的额定电压应不低于供电系统的标称电压。
电气图纸中敷设方式符号表示大全在电气图纸中我们经常看到一些用英文符号表示的线管敷设方式，下面总结了一些常用的符号表示含义，希望能对大家有所帮助一、导线穿管表示SC——焊接钢管MT——电线管PC——PVC塑料硬管FPC——阻燃塑料硬管CT——桥架MR——金属线槽M——钢索CP——金属软管PR——塑料线槽RC——镀锌钢管二、导线敷设方式表示DB——直埋TC——电缆沟BC——暗敷在梁内CLC——暗敷在柱内WC——暗敷在墙内CE——沿天棚顶敷设CC——暗敷在天棚顶内SCE——吊顶内敷设F——地板及地坪下SR——沿钢索BE——沿屋架，梁WE——沿墙明敷三、灯具安装方式的表示CS——链吊DS——管吊W——墙壁安装C——吸顶R——嵌入S——支架CL——柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCDTQ30——32/2P 这两个是两种塑壳断路器的型号HSM8——63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30——32/2P 也是塑壳断路器的一种，额定电流32A，2极开关四、型号的含义R－连接用软电缆（电线），软结构。
V－绝缘聚氯乙烯。
V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。
S－双绞型。
A－镀锡或镀银。
F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。
电气图纸中敷设方式符号表示大全一、导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二、导线敷设方式表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三、灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCDTQ30-32/2P 这两个是两种塑壳断路器的型号HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关四、型号的含义R－连接用软电缆（电线），软结构。
V－绝缘聚氯乙烯。
V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。
S－双绞型。
A－镀锡或镀银。
F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。
将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编75：75欧姆5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75：75欧姆5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线VV:双层护套线P屏蔽2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2MM ZR-RVS2*24/0.12ZR: 阻燃R: 软线S:双绞线2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12MM 1、型号、名称RV 铜芯氯乙烯绝缘连接电缆（电线）AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面），0.6/1KV，如：4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面，0.6/1KV，如：4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T 矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm 铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm 铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400 对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------63.字符电路图符号大全：AAT 电源自动投入装置AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序) KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序) KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序)KM 接触器KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR 声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线电缆母线W直流母线WB插接式(馈电)母线WIB 电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS预报音响小母线WPS 电压小母线WV事故照明小母线WELM 避雷器 F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器 C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPAYA电动执行器YE发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器EV电加热器加热元件EE 感应线圈电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池热电传感器 B 压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1BK液位测量传感器BL温度测量传感器BHBM配电房电工符号大全：常用电气符号大全电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM 功率因数表PPF有功功率表PW无功功率表PR 无功电流表PAR 声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线,电缆,母线W直流母线WB插接式(馈电)母线WIB 电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS 预告音响小母线WPS 电压小母线WV事故照明小母线WELM 避雷器 F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器 C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关,辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPA,YA 电动执行器YE发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器EV电加热器加热元件EE 感应线圈,电抗器L 励磁线圈LF消弧线圈LA滤波电容器LL电阻器,变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池,热电传感器 B 压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1,BK 液位测量传感器BL温度测量传感器BH,BM。
