配电线路施工图符号

SC:钢管PC:PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼) PEN:接零(蓝色)3项线(火线):A项(黄) B项(绿) C项(红) KV:(电压)千伏BV:散线MEB:总等电位 LEB:局部等电位①线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设②线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设 PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内 ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内 DA—暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式 G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’①配电线路的标注方法a——b(c×d)e——f其中:a--回路编号 b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线②照明灯具标注方法一般标注方法:灯具吸顶安装标注方法:其中:a--灯数 b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量,We--灯泡安装高度, m f--安装方式L--光源种类,白炽灯或荧光灯一、室内电气工程的组成:指供电与用电工程外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程与弱点工程(消防报警|广播、电话|闭路电视、互联网等)二、室内电气施工图的作用、组成、特点1、图纸的作用:说明电气工程的构成与功能,描述电气工程的工作原理,提供安装技术数据与使用维护的依据。

2、图纸的组成:设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原理图、详图等。

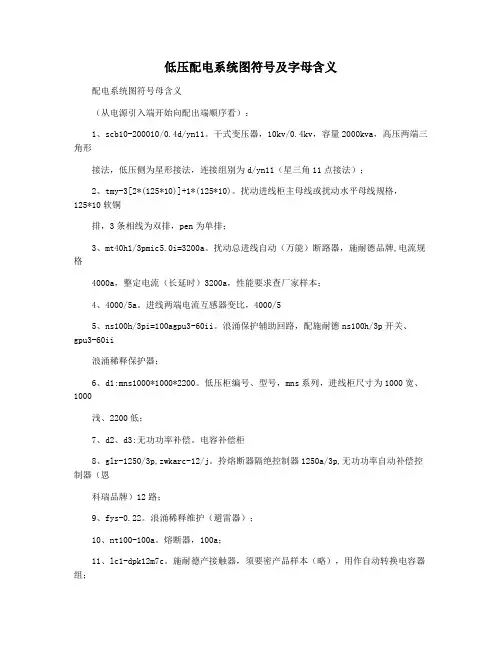

低压配电系统图符号及字母含义配电系统图符号母含义（从电源引入端开始向配出端顺序看）：1、scb10-200010/0.4d/yn11。

干式变压器，10kv/0.4kv，容量2000kva，高压两端三角形接法，低压侧为星形接法，连接组别为d/yn11（星三角11点接法）；2、tmy-3[2*(125*10)]+1*(125*10)。

扰动进线柜主母线或扰动水平母线规格，125*10软铜排，3条相线为双排，pen为单排；3、mt40h1/3pmic5.0i=3200a。

扰动总进线自动（万能）断路器，施耐德品牌,电流规格4000a，整定电流（长延时）3200a，性能要求查厂家样本；4、4000/5a。

进线两端电流互感器变比，4000/55、ns100h/3pi=100agpu3-60ii。

浪涌保护辅助回路，配施耐德ns100h/3p开关、gpu3-60ii浪涌稀释保护器；6、d1:mns1000*1000*2200。

低压柜编号、型号，mns系列，进线柜尺寸为1000宽、1000浅、2200低；7、d2、d3:无功功率补偿。

电容补偿柜8、glr-1250/3p,zwkarc-12/j。

拎熔断器隔绝控制器1250a/3p,无功功率自动补偿控制器（恩科瑞品牌）12路；9、fys-0.22。

浪涌稀释维护（避雷器）；10、nt100-100a。

熔断器，100a；11、lc1-dpk12m7c。

施耐德产接触器，须要密产品样本（略），用作自动转换电容器组；12、fk-dr30/440/7。

电容器组回路串接电抗器，防止瞬间切换过电流；13、10*mkpg0.44-30-3。

10组与电容器，mkpg0.44型号，30kvar、三相；14、d7，含4套ns系列断路器。

低压出线柜，ns400n/3p200a表示施耐德ns400n断路器，400a框架，整定电流为200a；15、112kwwdza-yjy-4*185+e95。

该出线回路为112kw负荷，出线电缆为无卤低烟a级阻燃（交联聚乙烯绝缘、交联聚乙烯护套），规格为4*185+e95，e95则表示pe线规格95；16、acr220e、300/5。

配电箱符号配电箱符号常用电气元件文字符号表电缆型号NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆 4*150是4芯150平方毫米 E70是接地用线为70平方毫米。

你学习一下下面的电缆基础知识就知道了！一、电缆型号由下面字母属性组成（1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层常用电缆规格型号一、铜(铝)芯聚氯乙烯绝缘聚氯乙烯绝缘及护套固定敷设用电缆(电线)BV -铜芯聚氯乙烯绝缘电缆（电线）BLV-铝芯聚氯乙烯绝缘电缆（电线）BVR-铜芯聚氯乙烯绝缘电缆（电线）BVV-铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BLVV-铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BVVB-铜芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BLVVB-铝芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BV-90-铜芯耐热90℃聚乙烯绝缘电线本产品适用于交流额定电压U/U450/750V及以下的动力、照明、日用电器、仪器仪表及电信设备用铜芯或铝芯聚氯乙烯绝缘电缆（电线）二、低烟无卤系列产品低烟无卤阻燃系列电缆电线，WDZ-（加普通型号的电缆电线代号）注：阻燃一般分A、B、C、D四类, 例如：WDZD-VY WDZA-YJY WDZB-YJV23 WDZC-BY WDZ-BVY WDZB-KYJY WDZC-KVV23等供固定（软电缆为移动式）敷设在额定交流电压U0/U为35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用，主要应用于高层建筑、医院、剧场、电站、地铁、隧道、舰船、海上石油平台、广播电视中心、计算机中心等人员密集、空间封闭的场所，电缆的额定电压应不低于供电系统的标称电压。

配电箱符号配电箱符号常用电气元件文字符号表电缆型号NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆 4*150是4芯150平方毫米 E70是接地用线为70平方毫米。

你学习一下下面的电缆基础知识就知道了！一、电缆型号由下面字母属性组成（1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层常用电缆规格型号一、铜(铝)芯聚氯乙烯绝缘聚氯乙烯绝缘及护套固定敷设用电缆(电线)BV -铜芯聚氯乙烯绝缘电缆（电线）BLV-铝芯聚氯乙烯绝缘电缆（电线）BVR-铜芯聚氯乙烯绝缘电缆（电线）BVV-铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BLVV-铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BVVB-铜芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BLVVB-铝芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BV-90-铜芯耐热90℃聚乙烯绝缘电线本产品适用于交流额定电压U/U450/750V及以下的动力、照明、日用电器、仪器仪表及电信设备用铜芯或铝芯聚氯乙烯绝缘电缆（电线）二、低烟无卤系列产品低烟无卤阻燃系列电缆电线，WDZ-（加普通型号的电缆电线代号）注：阻燃一般分A、B、C、D四类, 例如：WDZD-VY WDZA-YJY WDZB-YJV23 WDZC-BY WDZ-BVY WDZB-KYJY WDZC-KVV23等供固定（软电缆为移动式）敷设在额定交流电压U0/U为35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用，主要应用于高层建筑、医院、剧场、电站、地铁、隧道、舰船、海上石油平台、广播电视中心、计算机中心等人员密集、空间封闭的场所，电缆的额定电压应不低于供电系统的标称电压。

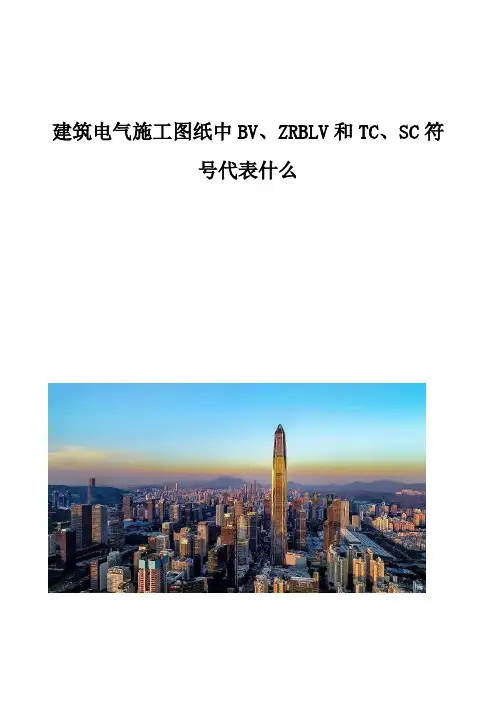

建筑电气施工图纸中BV、ZRBLV和TC、SC符号代表什么导读初次接触建筑电气施工图的小伙伴，有没有这么一种经历，被图纸上一大堆的英文符号搞得晕头转向，一会BV BVV 一会TC SC还有很多其他奇奇怪怪的组合。

来源：电气设计圈如有侵权，请联系删除初次接触建筑电气施工图的小伙伴，有没有这么一种经历，被图纸上一大堆的英文符号搞得晕头转向，一会BV BVV 一会TC SC还有很多其他奇奇怪怪的组合。

今天就大家一起学习一下建筑电气施工图的一些基础知识，希望今天的内容可以为你一解所惑。

基础知识1．常用电线⑴ 裸导线：一般为架空线路的主体，输送电能。

① 裸单线：TY 铜质圆单线 LY 铝质圆单线② 裸绞线：TJ 铜绞线 LJ 铝绞线 LGJ 钢芯铝绞线⑵ 绝缘电线；种类很多，一般明明规则都是如下图所示：BV：铜芯塑料绝缘线BX：铜芯橡胶绝缘线BLV：铝芯塑料绝缘线BVV：铜芯塑料绝缘护套线BLVV：铝芯塑料绝缘护套线BV：铜芯塑料绝缘线BVV：铜芯塑料绝缘护套线例：BV— 2.5BVV— 4ZRBLV—25NHBX—102．电缆：多芯导线，在电路中起着输送和分配电能的作用，电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：1.类别、用途代号2.导体代号3.绝缘层代号4.护层代号5.特征代号6.铠装层代号7.外护层代号 [1]1.绝缘种类：V代表聚氯乙烯；X代表橡胶；Y代表聚乙烯；YJ代表交联聚乙烯；Z代表纸。

2.导体材料：L代表铝；T（省略）代表铜。

3.内护层：V代表聚氯乙烯护套；Y聚乙烯护套；L铝护套；Q铅护套；H橡胶护套；F氯丁橡胶护套。

4.特征：D不滴流；F分相；CY充油；P贫油干绝缘；P屏蔽；Z直流。

5.铠装层：0无；2双钢带；3细钢丝；4粗钢丝。

6.外被层：0无；1纤维外被；2聚氯乙烯护套；3聚乙烯护套。

7.阻燃电缆在代号前加ZR；耐火电缆在代号前加NH；防火电缆在代号前加DH。

电缆的组成：线芯、绝缘层、保护层。

水电图纸上各种符号的意义SC：钢管PC: PVC聚乙烯阻燃性塑料管CT：桥架WC：沿墙暗敷设WS：沿墙明敷设CC：沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV：电视线PE：接地（黄绿相兼)PEN:接零（蓝色)3项线（火线):A项（黄) B项(绿) C项(红)KV: （电压)千伏BV:散线MEB：总等电位LEB：局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG--用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM-—沿墙敷设PL—-沿天棚敷设线路暗敷部位代号LA-—暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA-—暗设在地面或地板内PNA—暗设在不能进入的吊顶内照明灯具安装方式代号:D——吸顶式L——链吊式G-—管吊式B——壁装式R-—嵌入式BR—墙壁内安装配电线路的标注方法:a—-b（c×d）e—-f其中：a--回路编号b--导线型号c——导线根数d—-导线截面e-—敷设方式及穿管管径f-—敷设部位灯具吸顶安装标注方法：其中:a--灯数b——型号或编号c—-每盏照明灯具的灯泡个数d--灯泡容量，We—-灯泡安装高度,mf-—安装方式L-—光源种类，白炽灯或荧光灯如何识别配电图以及上面电器符号配电系统图怎么看，符号，字母含义等配电系统图上的符号系统图中某线路上标有：ZR-YJV—4*25+1＊16-CT—SC80—ACCZR 表示阻燃YJV——交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆4＊25+1*16是线的平方数SC是表示水煤气钢管CT是表示电缆桥架敷设80说的是公称直径既不是外径也不是内径ACC是表示：暗敷设在不能进人的吊顶内BV（2*6+E6)SC20-C:BV：是聚氯乙烯绝缘电线2*6+E6):是表示两根6平方毫米的电源线，加一根6平方毫米的接地保护线SC20-C ：是说明使用DN20的水煤气管做穿线管,暗敷“LGJ185/25"LGJ是钢芯铝绞线的意思，185是指导线的截面积，25是指的是钢芯的截面积,这种型号应该是用于110KV的输电线路在插座中:L—-—-火线、N——-—零线、G——-地线、插座内部有此符号标识。

水电图纸上各种符号的意义SC:钢管PC: PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼)PEN:接零(蓝色)3项线(火线):A项(黄) B项(绿) C项(红)KV: (电压)千伏BV:散线MEB:总等电位LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设线路暗敷部位代号LA——暗设在梁ZA—暗设在柱QA—暗设在墙PA——暗设在屋面或顶棚DA——暗设在地面或地板PNA—暗设在不能进入的吊顶照明灯具安装方式代号：D——吸顶式L——链吊式G——管吊式B——壁装式R——嵌入式BR—墙壁安装配电线路的标注方法：a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯如何识别配电图以及上面电器符号配电系统图怎么看，符号，字母含义等配电系统图上的符号系统图中某线路上标有:ZR-YJV-4*25+1*16-CT-SC80-ACCZR 表示阻燃YJV--交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆4*25+1*16是线的平方数SC是表示水煤气钢管CT是表示电缆桥架敷设80说的是公称直径既不是外径也不是径ACC是表示：暗敷设在不能进人的吊顶BV(2*6+E6)SC20-C：BV：是聚氯乙烯绝缘电线2*6+E6)：是表示两根6平方毫米的电源线，加一根6平方毫米的接地保护线SC20-C ：是说明使用DN20的水煤气管做穿线管，暗敷“LGJ185/25”LGJ是钢芯铝绞线的意思，185是指导线的截面积，25是指的是钢芯的截面积，这种型号应该是用于110KV的输电线路在插座中：L----火线、N----零线、G---地线、插座部有此符号标识。

水电施工图中符号表示水电施工图中符号表示SC：钢管PC VC 聚乙烯阻燃性塑料管CT：桥架WC:沿墙暗敷设WS：沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE：沿顶板明敷YJV：电缆SYV:电视线PE：接地（黄绿相兼）PEN:接零(蓝色) 3 项线(火线)：A 项（黄）KV 电压)千伏B 项(绿）C 项（红）BV:散线MEB:总等电位LEB:局部等电位线路敷设方式代号PVC-—用阻燃塑料管敷设DGL-—用电工钢管敷设VXG——用塑制线槽敷设GXG-—用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM--沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA-—暗设在梁内ZA-暗设在柱内QA—暗设在墙内PA-—暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R--—嵌入式BR-——墙壁内安装（4)设备标注方法' ⑦配电线路的标注方法a—-b（c×d）e—-f 其中：a-—回路编号b——导线型号c——导线根数d--导线截面e—-敷设方式及穿管管径f—-敷设部位表示2 根导线表示3 根导线表示n 根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b——型号或编号c-—每盏照明灯具的灯泡个数d--灯泡容量，W e-—灯泡安装高度,m f—-安装方式L—-光源种类，白炽灯或荧光灯PC：PVC 聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE：沿顶板明敷YJV：电缆SYV：电视线PE：接地（黄绿相兼）PEN:接零（蓝色）3 项线（火线）：A 项(黄）B 项(绿）C 项(红）KV：(电压）千伏BV：散线MEB：总等电位LEB：局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG-—用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL--沿天棚敷设③线路暗敷部位代号LA-—暗设在梁内ZA-暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA—暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D-—吸顶式L——链吊式G--—管吊式B——壁装式R———嵌入式BR——-墙壁内安装（4)设备标注方法' ⑦配电线路的标注方法a—-b(c× d）e——f 其中：a--回路编号b—-导线型号c-—导线根数d--导线截面e--敷设方式及穿管管径f—-敷设部位表示2 根导线表示3 根导线表示n 根导线⑦照明灯具标注方法一般标注方法: 灯具吸顶安装标注方法: 其中：a——灯数b—-型号或编号c—-每盏照明灯具的灯泡个数d--灯泡容量，W e--灯泡安装高度，m f--安装方式L-—光源种类，白炽灯或荧光灯一、室内电气工程的组成：指供电和用电工程外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警|广播、电话｜闭路电视、互联网等）二、室内电气施工图的作用、组成、特点1、图纸的作用：说明电气工程的构成和功能,描述电气工程的工作原理，提供安装技术数据和使用维护的依据. 2、图纸的组成：设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原理图、详图等。

水电图纸符号大全SC:钢管 PC:PVC聚乙烯阻燃性塑料管 CT:桥架 WC:沿墙暗敷设 WS:沿墙明敷设 CC:沿顶板暗敷设 F:暗敷在地板内 CE:沿顶板明敷 YJV:电缆 SYV:电视线PE:接地(黄绿相兼) PEN:接零(蓝色) 3项线(火线):A项(黄) B项(绿) C项(红)KV:(电压)千伏BV:散线 MEB:总等电位 LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’　⑦配电线路的标注方法a——b(c×d)e——f其中:a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法:灯具吸顶安装标注方法:其中:a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量,We--灯泡安装高度,mf--安装方式L--光源种类,白炽灯或荧光灯PVC管:PC20、焊接钢管:SC20、扣压式镀锌薄壁电线管:KBG20、紧定式镀锌薄壁电线管:JDG20、二、电气设计施工图中常用线路敷设方式: SR:沿钢线槽敷设BE:沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CE:沿天棚面或顶棚面敷设ACE:在能进入人的吊顶内敷设BC:暗敷设在梁内CLC:暗敷设在柱内WC:暗敷设在墙内CC:暗敷设在顶棚内ACC:暗敷设在不能进入的顶棚内FC:暗敷设在地面内SCE:吊顶内敷设,要穿金属管一,导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二,导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三,灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽:SR沿屋架或跨屋架:BE 沿柱或跨柱:CLE穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC 穿金属软管敷设:CP 直接埋设:DB电缆沟敷设:TC导线敷设部位的标注沿或跨梁(屋架)敷设:AB暗敷在梁内:BC沿或跨柱敷设:AC暗敷设在柱内:CLC沿墙面敷设:WS暗敷设在墙内:WC沿天棚或顶板面敷设:CE暗敷设在屋面或顶板内:CC 吊顶内敷设:SCE地板或地面下敷设:FC继续阅读。

电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示（方式）SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管FSC-穿阻燃半硬聚氯乙稀管二，导线敷设方式的表示（部位）DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿（金属）电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下电箱一般要预留1米计算是要注意电箱的离地高度ZR-BVV（3*10）,3条10mm2单芯阻燃双层绝缘的铜芯导线。

配电箱符号高压开关柜AH高压计量柜AM高压配电柜AA高压电容柜AJ低压电力配电箱柜低压照明配电箱柜应急电力配电箱柜应急照明配电箱柜低压负荷开关箱柜AP AL APE ALE AF低压电容补偿柜ACC 或 ACP直流配电 AD操作信号箱柜AS控制屏台箱柜AC继电保护箱柜AR计量箱柜 AW励磁箱柜 AE低压漏电断路器箱柜ARC双电源自动切换箱柜AT多种电源配电箱柜AM刀开关箱柜AK电源插座箱AX建筑自动化控制器箱ABC火灾报警控制器箱AFC设备监控器箱ABC住户配线箱ADD信号放大器箱ATF分配器箱 AVP接线端子箱AXT敷设方式一、电线穿线管一般有：PVC 管： PC20 、焊接钢管： SC20 、扣压式镀锌薄壁电线管：KBG20 、紧定式镀锌薄壁电线管：JDG20 、二、电气设计施工图中常用线路敷设方式：SR ：沿钢线槽敷设BE ：沿屋架或跨屋架敷设CLE ：沿柱或跨柱敷设WE ：沿墙面敷设CE ：沿天棚面或顶棚面敷设ACE ：在能进入人的吊顶内敷设BC ：暗敷设在梁内CLC ：暗敷设在柱内WC ：暗敷设在墙内CC：暗敷设在顶棚内ACC ：暗敷设在不能进入的顶棚内FC ：暗敷设在地面内SCE ：吊顶内敷设,要穿金属管一，导线穿管表示SC- 焊接钢管MT- 电线管PC-PVC 塑料硬管FPC- 阻燃塑料硬管CT- 桥架MR- 金属线槽M- 钢索CP- 金属软管PR- 塑料线槽RC- 镀锌钢管二，导线敷设方式的表示DB- 直埋TC- 电缆沟BC- 暗敷在梁内CLC- 暗敷在柱内WC- 暗敷在墙内CE- 沿天棚顶敷设CC- 暗敷在天棚顶内SCE- 吊顶内敷设F-地板及地坪下SR- 沿钢索BE- 沿屋架，梁WE- 沿墙明敷三，灯具安装方式的表示CS- 链吊DS- 管吊W- 墙壁安装C-吸顶R-嵌入S-支架CL- 柱上沿钢线槽： SR沿屋架或跨屋架：BE沿柱或跨柱： CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设： M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设： DB电缆沟敷设： TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内： BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设： WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设： SCE地板或地面下敷设：FC施奈德型号施耐德接触器:LC1-D09M5C型号含义：LC1----TeSys系列单个接触器D----09--- 电流规格A，有06、 09 、 12、 18、 25、 32 、 38、 40、 50 、65 、 80、 95 、115 、150 、170 、 205 、 245 、 300 、 410 、 475 、 620 （ 95 以下自带INO+INC M---- 线圈电压代号，有 B-24 、CC-36 、D-42 、E-48 、F-110 、M-220，95 以上不带辅助接点）、P-230 、U-240 、Q-380、V-400 、N-415、 R-440、 S-500 、 Y-6605----50Hz， 3.8以下是50/60Hz，7-50/60Hz， D- 标准直流线圈C----SSIC制造（ 9~620A）特点： TeSys 系列接触器与TeSys 系列热继电器可以直接插装。

配电系统图怎么看，符号，字母含义等配电系统图上的符号系统图中某线路上标有:ZR-YJV-4*25+1*16-CT-SC80-ACCZR 表示阻燃YJV--交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆4*25+1*16是线的平方数SC是表示水煤气钢管CT是表示电缆桥架敷设80说的是公称直径既不是外径也不是内径ACC是表示：暗敷设在不能进人的吊顶内BV(2*6+E6)SC20-C：BV：是聚氯乙烯绝缘电线2*6+E6)：是表示两根6平方毫米的电源线，加一根6平方毫米的接地保护线SC20-C ：是说明使用DN20的水煤气管做穿线管，暗敷“LGJ185/25”LGJ是钢芯铝绞线的意思，185是指导线的截面积，25是指的是钢芯的截面积，这种型号应该是用于110KV的输电线路在插座中：L----火线、N----零线、G---地线、插座内部有此符号标识。

颜色也有区分,通常红色是火线,蓝色是零线,双色为地线。

转换开关型号：转换开关LW5-16 YH3/3 字母和数字分别表示的是:LW--万能转换开关的"万能"的反拼音;5--设计序号;16--开关触头能承受的额定电流;Y--电压;H--转换的"换"的拼音首字母;3--三相;3--三节.LW5-16 YH3/3 的意思就是用于电压指示转换相间电压的万能转换开关.电流互感器型号：电流互感器LMZJ1-0.66 150/5 的字母和数字分别表示：L--电流互感器;M--母线穿芯式;ZJ--浇铸绝缘;1--设计序号;0.66--额定电压;150/5--此电流互感器的变比.瓷插保险的规格是RC1-10A,“RC1-10A”的含义是：RC表示是“熔断器，插入式”，10A表示它的允许额定电流值是10A。

R--熔断器;C--插入式;1--设计序号;10A--额定电流常见电线电缆的规格型号BV、BVR：聚氯乙烯绝缘电缆BVVB：铜芯聚氯乙烯绝缘聚氯乙烯护套扁形（B）电线AVR：铜芯聚氯乙烯绝缘安装（A）用软（R）电线RV：软铜导体无护套电缆AVRB ：铜芯聚氯乙烯绝缘扁形安装用软电线RVB：软铜导体扁形无护套电缆RVS：铜芯聚氯乙烯绝缘绞型（S）连接用软电线RVV：铜芯聚氯乙烯绝缘聚氯乙烯护套软电线（前一个V表示聚氯乙烯绝缘，后一个V 表示聚氯乙烯护套）AVVR：铜芯聚氯乙烯绝缘聚氯乙烯护套安装用软电缆电线型号中：字母B表示布电线，字母V表示塑料中的聚氯乙烯，字母R表示软线（导体为很多细丝绞在一起）。

配电系统图符号母含义(从电源引入端开始向配出端顺序看:1、SCB10-2000 10/0.4 D/Yn11 。

干式变压器,10KV/0.4KV,容量2000KVA,高压侧三角形接法,低压侧为星形接法,连接组别为D/Yn11(星三角11点接法;2、TMY-3[2*(125*10]+1*(125*10 。

低压进线柜主母线或低压水平母线规格,125*10硬铜排,3条相线为双排,PEN为单排;3、MT40H1/3P MIC5.0 I=3200A 。

低压总进线自动(万能断路器,施耐德品牌,电流规格4000A,整定电流(长延时3200A,性能要求查厂家样本;4、4000/5A 。

进线侧电流互感器变比,4000/55、NS100H/3P I=100A GPU3-60II 。

浪涌保护辅助回路,配施耐德NS100H/3P 开关、GPU3-60II浪涌吸收保护器;6、D1:MNS 1000*1000*2200 。

低压柜编号、型号,MNS系列,进线柜尺寸为1000宽、1000深、2200高;7、D2、D3:无功功率补偿。

电容补偿柜8、GLR-1250/3P,ZWK ARC-12/J 。

带熔断器隔离开关1250A/3P,无功功率自动补偿控制器(安科瑞品牌12路;9、FYS-0.22 。

浪涌吸收保护(避雷器;10、NT100-100A 。

熔断器,100A;11、LC1-DPK12M7C 。

施耐德产接触器,需要查产品样本(略,用于自动切换电容器组;12、FK-Dr30/440/7 。

电容器组回路串接电抗器,防止瞬间切换过电流;13、10*MKPg0.44-30-3 。

10组电容器,MKPg0.44型号,30KVar、三相;14、D7,含4套NS系列断路器。

低压出线柜,NS400N/3P 200A表示施耐德NS400N断路器,400A框架,整定电流为200A;15、112KW WDZA-YJY-4*185+E95 。

该出线回路为112KW负荷,出线电缆为无卤低烟A级阻燃(交联聚乙烯绝缘、交联聚乙烯护套,规格为4*185+E95,E95表示PE线规格95;16、ACR220E、300/5 。

电气设计图纸中AL、AW、HAL等各种符号分别代表什么含义？学习电气就需要我们进行各种电气图纸的识别，有人说电气图纸很难识别，各种符号真的傻傻分不清，如果你连最基础的电气符号，都不能够识别清楚，又怎么能够期望自己可以看懂电气图呢？所以第一步要做的就是了解熟悉，各种电气符号，希望可以帮助大家快速读懂电气图纸！01图纸中AL、AW、HAL、SAL、SBX、AP具体含义如下：1、AL代表照明配电箱2、AW代表电表箱3、HAL代表（EW）DD手车式4、SAL代表引下线与金属物体之间的空气中距离(M)5、SBX代表水表箱6、AP代表的是动力配电箱。

电气原理图标注：常见的标有：QS刀开关、FU熔断器、KM接触器、KA中间继电器、KT 时间继电器、KS 速度继电器、FR 热继电器、SB 按钮、SQ 行程开关。

元件技术数据：1、电气元件明细表：元器件名称、符号、功能、型号、数量等。

2、用小号字体注在其电气原理图中的图形符号旁边。

02电气图纸中各个开关含义及字母的意思（1）NHYJV-5X6-CT,SC25-WE,CE,表示型号为5根6平方铜芯交联聚乙烯绝缘聚氯乙烯护套耐火电力电缆经电缆桥架敷设，再穿25mm钢管，沿墙，沿顶棚明敷。

（2）DPNVigi-20A,表示型号为DPNVigi，额定电流为20A的漏电断路器。

（3）CPM-R40TA ,表示电涌保护器,通流容量40KA；保护水平≤1.8，额定工作电压380V；响应时间25ns，外形尺寸117*71.4*77.5（4）KBO-32C/M23.06MF ,表示KBO系列控制与保护开关，意思是KBO—32主体+M 型热脱扣器，额定电流23A+06MF型辅助触头。

作用，就地控制非频繁起动的电动机负载，功率为380V/10KW，二次控制电源380V，要求故障信号和等待信号。

03常用的电气、弱电、给排水常用图例电气图例：建筑电气图例中，插座的分类一般用字母来代替，比如普通插座旁多了一个字母R，则用来表示热水器插座。
