电气施工图图纸符号大全

配电箱符号线路敷设符号常用电气元件文字符号表电缆型号NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆 4*150是4芯150平方毫米 E70是接地用线为70平方毫米。

你学习一下下面的电缆基础知识就知道了！一、电缆型号由下面字母属性组成（1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层常用电缆规格型号一、铜(铝)芯聚氯乙烯绝缘聚氯乙烯绝缘及护套固定敷设用电缆(电线)BV -铜芯聚氯乙烯绝缘电缆（电线）BLV-铝芯聚氯乙烯绝缘电缆（电线）BVR-铜芯聚氯乙烯绝缘电缆（电线）BVV-铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BLVV-铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BVVB-铜芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BLVVB-铝芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BV-90-铜芯耐热90℃聚乙烯绝缘电线本产品适用于交流额定电压U/U450/750V及以下的动力、照明、日用电器、仪器仪表及电信设备用铜芯或铝芯聚氯乙烯绝缘电缆（电线）二、低烟无卤系列产品低烟无卤阻燃系列电缆电线，WDZ-（加普通型号的电缆电线代号）注：阻燃一般分A、B、C、D四类, 例如：WDZD-VY WDZA-YJY WDZB-YJV23 WDZC-BY WDZ-BVY WDZB-KYJY WDZC-KVV23等供固定（软电缆为移动式）敷设在额定交流电压U0/U为35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用，主要应用于高层建筑、医院、剧场、电站、地铁、隧道、舰船、海上石油平台、广播电视中心、计算机中心等人员密集、空间封闭的场所，电缆的额定电压应不低于供电系统的标称电压。

配电箱符号配电箱符号常用电气元件文字符号表电缆型号NH是耐火,YJV是交联聚乙烯绝缘,聚氯乙烯护套铜芯电缆4150是4芯150平方毫米E70是接地用线为70平方毫米.你学习一下下面的电缆基础知识就知道了一、电缆型号由下面字母属性组成1类别：H——市内通信电缆HP——配线电缆HJ——局用电缆2绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘3内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝,钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套4特征：T——石油膏填充G——高频隔离C——自承式5外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层常用电缆规格型号一、铜铝芯聚氯乙烯绝缘聚氯乙烯绝缘及护套固定敷设用电缆电线BV-铜芯聚氯乙烯绝缘电缆电线BLV-铝芯聚氯乙烯绝缘电缆电线BVR-铜芯聚氯乙烯绝缘电缆电线BVV-铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆电线BLVV-铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆电线BVVB-铜芯聚氯乙烯绝缘聚氯乙烯护套平形电缆电线BLVVB-铝芯聚氯乙烯绝缘聚氯乙烯护套平形电缆电线BV-90-铜芯耐热90℃聚乙烯绝缘电线本产品适用于交流额定电压U/U450/750V及以下的动力、照明、日用电器、仪器仪表及电信设备用铜芯或铝芯聚氯乙烯绝缘电缆电线二、低烟无卤系列产品低烟无卤阻燃系列电缆电线,WDZ-加普通型号的电缆电线代号注：阻燃一般分A、B、C、D四类,例如：WDZD-VYWDZA-YJYWDZB-YJV23WDZC-BYWDZ-BVYWDZB-KYJYWDZC-KVV23等供固定软电缆为移动式敷设在额定交流电压U0/U为35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用,主要应用于高层建筑、医院、剧场、电站、地铁、隧道、舰船、海上石油平台、广播电视中心、计算机中心等人员密集、空间封闭的场所,电缆的额定电压应不低于供电系统的标称电压.三、额定电压10kV及1kV铜铝芯交联聚乙烯绝缘架空电缆JKYJ、JKLYJ—铜铝芯交联聚乙烯绝缘架空电缆JKY、JKLY—铜铝芯交联聚乙烯绝缘架空电缆JKV、JKLV—铜铝芯聚氯乙烯绝缘架空电缆只适用于1kV供固定敷设在额定交流电压U0/U为10kV、1kV的室内、室外架空的输配电力线路使用,可用于单相接地故障时间每次一般不大于1min的系统,亦可用于最长每次不超过8h,每年累计不超过125h的系统.四、铜铝芯聚氯乙烯绝缘聚氯乙烯聚乙烯护套电力电缆VV,VLV一铜铝芯聚氯乙烯绝缘、聚氯乙烯护套电力电缆VV,VLV一铜铝芯聚氯乙烯绝缘、聚乙烯护套电力电缆供固定敷设在额定交流电压UO/U为0．6/1KV及以下的室内、架空、电缆沟道、管道内的输配电力线路用.1芯：1．5--630mm2芯：21．5--2185mm3芯：31．5-3300mm4芯：44-4300mm3+1芯：34+1300+1150mm3+2芯：34+1300+2150mm4+1芯：44+1300+1150mm五、铜铝芯聚氯乙烯绝缘铠装聚氯乙烯聚乙烯护套电力电缆VV22,VLV22-铜铝芯聚氯乙烯绝缘、钢带铠装聚氯乙烯护套电力电缆VV23,VLV23-铜铝芯聚氯乙烯绝缘、钢带铠装聚乙烯护套电力电缆供固定敷设在额定交流电压U/0U为1KV及以下的室内、电缆沟道、管道内或直埋等能承受较大机械外力等固定场合的输配电力线路用.1芯：10~630mm22芯：2Ⅹ4~2Ⅹ185mm23芯：3Ⅹ4~3Ⅹ400mm24芯：4Ⅹ4~4Ⅹ400mm23+1芯：3Ⅹ4+1Ⅹ~3Ⅹ400+1Ⅹ185mm23+2芯：3Ⅹ4+2Ⅹ~3Ⅹ400+2Ⅹ185mm24+1芯：4Ⅹ4+1Ⅹ~4Ⅹ400+1Ⅹ185mm2六、铜芯聚氯乙烯绝缘铠装聚氯乙烯护套控制电缆KVV-铜芯聚氯乙烯绝缘、聚氯乙烯护套控制电缆KVV22-铜芯聚氯乙烯绝缘、钢带铠装,聚乙烯护套控制电缆KVVP2-铜芯聚氯乙烯绝缘聚乙烯护套铜带屏蔽控制电缆KVVP-铜芯聚氯乙烯绝缘聚乙烯护套编织屏蔽控制电缆本品适用于交流额定电压450/750V及以下,电站、变电站、矿山、石化企业等的单机控制或机组设备控制.七、铜芯聚氯乙烯绝缘铠装聚氯乙烯护套耐火电线电缆NH-2271EC01BV-450/750V铜芯聚氯乙烯绝缘耐火电线NH-BVV-NH-2271EC10BVV-300/500V铜芯聚氯乙烯绝缘聚氯乙烯护套耐火电线1KV铜芯聚氯乙烯绝缘聚氯乙烯护套耐火电力电缆1KV铜芯聚氯乙烯绝缘、钢带铠装聚氯乙烯护套耐火电力电缆NH-KVV-450/750V铜芯聚氯乙烯绝缘、聚氯乙烯护套耐火控制电缆NH-VV22-450/750V铜芯聚氯乙烯绝缘、钢带铠装聚氯乙烯护套耐火控制电缆本产品用于交流额定电压1KV及以下聚氯乙烯绝缘耐火电缆,适用于火灾多发区在着火的情况下,仍能保持一定时间继续运行的固定敷设场合.八、低烟低卤系列产品低烟低卤阻燃系列电缆电线,DDZ-加普通型号的电缆电线代号注：阻燃一般分A、B、C、D四类例如：DDZC-VVDDZA-YJVDDZA-YJV22DDZC-BVDDZB-BVVDDZC-KYJVDDZA-KVV22等供固定软电缆为移动式敷设在额定交流电压U0/U为35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用,主要应用于人流密集公共场所及地下公共设施的场所,电缆的额定电压应不低于供电系统的标称电压.九、交联聚乙烯绝缘电力电缆YJYYJLV铜铝芯交联聚乙烯绝缘、聚氯乙烯护套电力电缆YJY22YJLV22铜铝芯交联聚乙烯绝缘、钢带铠装聚氯乙烯护套电力电缆.供固定敷设在额定交流电压UOU为1kv及以下的室内电缆沟道、管道内的输配电力线路用.十、铜铝芯阻燃聚氯乙烯绝缘铠装聚氯乙烯护套电线电缆ZR-227IEC01BV,ZR-BLV-铜铝芯阻燃聚氯乙烯绝缘电线ZR-BVV,ZR-BLVV,ZR-227IEC10BVV-铜铝芯阻燃聚氯乙烯绝缘聚氯乙烯护套电缆电线ZR-VV,ZR-VLV-铜铝芯阻燃聚氯乙烯绝缘聚氯乙烯护套电力电缆ZR-VV22,ZR-VLV22-铜铝芯阻燃聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆ZR-KVV-铜芯阻燃聚氯乙烯绝缘聚氯乙烯护套控制电缆ZR-KVV2-铜芯阻燃聚氯乙烯绝缘钢带铠装聚氯乙烯护套控制电缆本品适用于交流额定电压1kv及以下的多根成束敷设的阻燃电力及控制电线路用.。

一、导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二、导线敷设方式表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三、灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下1、型号的含义R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。

将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编75：75欧姆5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75：75欧姆5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线VV:双层护套线P屏蔽2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR: 阻燃R: 软线S:双绞线2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12MM型号、名称RV 铜芯氯乙烯绝缘连接电缆（电线）AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面），0.6/1KV，如：4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面，0.6/1KV，如：4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm 铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------63.字符电路图符号大全：AAT 电源自动投入装置AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序)KM 接触器KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线电缆母线W直流母线WB插接式(馈电)母线WIB 电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS 预报音响小母线WPS 电压小母线WV事故照明小母线WELM 避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPAYA电动执行器YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE感应线圈电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池热电传感器B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1BK液位测量传感器BL温度测量传感器BHBM配电房电工符号大全：常用电气符号大全电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM 功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线,电缆,母线W直流母线WB插接式(馈电)母线WIB电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS预告音响小母线WPS电压小母线WV事故照明小母线WELM避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关,辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW 鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPA,YA电动执行器YE发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器EV电加热器加热元件EE 感应线圈,电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器,变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池,热电传感器B 压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1,BK 液位测量传感器BL温度测量传感器BH,BM。

电气图符号大全（必备）电气图符号含义及图例
电气图形符号是指用于各种设备上，作为操作指示或用来显示设备的功能或工作状态的图形符号，例如：电气设备用图形符号、纺织设备用图形符号等。

网站数据库中收录现行的含有设备用图形符号的国家标准共26项，所含设备用图形符号共2902个。

图形符号的种类和组成：
图表符号一般分为：限定符号、一般符号、方框符号、以及标记或字符。

限定符号不能单独使用，必须同其他符号组合使用，构成完整的图形符号。

如交流电动机的图表符号，由文字符号、交流的限定符号以及轮廓要素组成。

延时过流继电器图形符号，由测量继电器方框符号要素，特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。

方框符号一般用在使用单线表示法的图中，如系统图和框图中，由方框符号内带有限定符号以表示对象的功能和系统的组成，如整流器图表符号，由方框符号内带有交流和直流的限定符号以及可变性限定符号组成。

常用电气元件图形符号：
１、基本文字符号
２、辅助文字符号
图形符号大全：
KM
QF
QS
FU
FF
SB
热
敏自动开关，动断触点
注:注意区别此触点和下图所示热继电器的触点
TA
PV PA
PR PW PF
PJ PJR
电气图形符号大全比较详细的介绍电气符号,图标符号以及作用说明，电气符号在电气管理和应用中起到非常重要的作用。

配电箱符号配电箱符号常用电气元件文字符号表电缆型号NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆 4*150是4芯150平方毫米 E70是接地用线为70平方毫米。

你学习一下下面的电缆基础知识就知道了！一、电缆型号由下面字母属性组成（1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层常用电缆规格型号一、铜(铝)芯聚氯乙烯绝缘聚氯乙烯绝缘及护套固定敷设用电缆(电线)BV -铜芯聚氯乙烯绝缘电缆（电线）BLV-铝芯聚氯乙烯绝缘电缆（电线）BVR-铜芯聚氯乙烯绝缘电缆（电线）BVV-铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BLVV-铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BVVB-铜芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BLVVB-铝芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BV-90-铜芯耐热90℃聚乙烯绝缘电线本产品适用于交流额定电压U/U450/750V及以下的动力、照明、日用电器、仪器仪表及电信设备用铜芯或铝芯聚氯乙烯绝缘电缆（电线）二、低烟无卤系列产品低烟无卤阻燃系列电缆电线，WDZ-（加普通型号的电缆电线代号）注：阻燃一般分A、B、C、D四类, 例如：WDZD-VY WDZA-YJY WDZB-YJV23 WDZC-BY WDZ-BVY WDZB-KYJY WDZC-KVV23等供固定（软电缆为移动式）敷设在额定交流电压U0/U为35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用，主要应用于高层建筑、医院、剧场、电站、地铁、隧道、舰船、海上石油平台、广播电视中心、计算机中心等人员密集、空间封闭的场所，电缆的额定电压应不低于供电系统的标称电压。

配电箱符号配电箱符号常用电气元件文字符号表电缆型号NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆 4*150是4芯150平方毫米 E70是接地用线为70平方毫米。

你学习一下下面的电缆基础知识就知道了！一、电缆型号由下面字母属性组成（1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层常用电缆规格型号一、铜(铝)芯聚氯乙烯绝缘聚氯乙烯绝缘及护套固定敷设用电缆(电线)BV -铜芯聚氯乙烯绝缘电缆（电线）BLV-铝芯聚氯乙烯绝缘电缆（电线）BVR-铜芯聚氯乙烯绝缘电缆（电线）BVV-铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BLVV-铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BVVB-铜芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BLVVB-铝芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BV-90-铜芯耐热90℃聚乙烯绝缘电线本产品适用于交流额定电压U/U450/750V及以下的动力、照明、日用电器、仪器仪表及电信设备用铜芯或铝芯聚氯乙烯绝缘电缆（电线）二、低烟无卤系列产品低烟无卤阻燃系列电缆电线，WDZ-（加普通型号的电缆电线代号）注：阻燃一般分A、B、C、D四类, 例如：WDZD-VY WDZA-YJY WDZB-YJV23 WDZC-BY WDZ-BVY WDZB-KYJY WDZC-KVV23等供固定（软电缆为移动式）敷设在额定交流电压U0/U为35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用，主要应用于高层建筑、医院、剧场、电站、地铁、隧道、舰船、海上石油平台、广播电视中心、计算机中心等人员密集、空间封闭的场所，电缆的额定电压应不低于供电系统的标称电压。

AF—205AFS- 250AF1250镀银聚氯乙氟塑料绝缘耐高温—60oC~250oC连接软电线
2、规格表示法的含义
规格采用芯数、标称截面和电压等级表示
①单芯分支电缆规格表示法：同一回路电缆根数* (1*标称截面),0.6/1KV ,
如:4*(1*185)+1*95 0.6/1KV
②多芯绞合型分支电缆规格表示法：同一回路电缆根数*标称截面，0.6/1KV , 女口：4**185+1*95 0.6/1KV
③多芯同护套型分支电缆规格表示法：电缆芯数X标称截面-T,^口：4X25-T
功率因素表PPF 电度（能〉表
PJ
无功电度（能
）«PJR
熔断器
FU带报警融头的
圈i器FU
避雷器
FV
电抗器
L
rp m
—xj
信号订
A W 烦十常开按刼常闭按钮
电铃小母线H XT SF SS
―if-^-~Ci-
；—T= （H
£沟」區时断开莒延时闭合索廷时闻合常延时断齐常延时断开常I热维电器开牌点开鮭点闭融点砒点闭雜点闭ftt点| KH(FR) J1A1 1111 ~7-
、、I
接融器常闭撞融器主触头断路器主竝头濡皑断路器隔蔼开矣［熔断式為离触点KM KM QF QR i blocQSin2orrQ&i brwerr 笛。

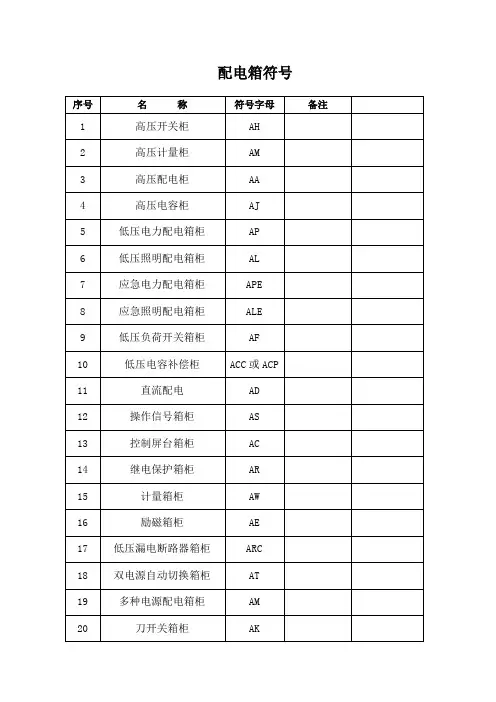

配电箱符号序号名称符号（字母）备注1高压开关柜AH2高压计量柜AM3高压配电柜AA4高压电容柜AJ5低压电力配电箱柜AP6低压照明配电箱柜AL7应急电力配电箱柜APE8应急照明配电箱柜ALE9低压负荷开关箱柜AF10低压电容补偿柜ACC或ACP 11直流配电AD12操作信号箱柜AS13控制屏台箱柜AC14继电保护箱柜AR15计量箱柜AW 16励磁箱柜AE17低压漏电断路器箱柜ARC 18双电源自动切换箱柜AT19多种电源配电箱柜AM 20刀开关箱柜AK21电源插座箱AX22建筑自动化控制器箱ABC 23火灾报警控制器箱AFC 24设备监控器箱ABC 25住户配线箱ADD 26信号放大器箱ATF 27分配器箱AVP 28接线端子箱AXT配电箱符号序号名称符号（字母）备注一、电线穿线管一般有：1PVC管：PC202焊接钢管：SC203扣压式镀锌薄壁电线管：KBG204紧定式镀锌薄壁电线管：JDG20二、电气设计施工图中常用线路敷设方式：序名称符号名称符号号1沿钢线槽敷设SR沿屋架或跨屋架敷设BE 2沿柱或跨柱敷设CLE沿墙面敷设WE 3沿天棚面或顶棚面敷设CE在能进入人的吊顶内ACE敷设4暗敷设在梁内BC暗敷设在柱内CLC5暗敷设在墙内WC暗敷设在顶棚内CC6暗敷设在不能进入的顶棚内ACC暗敷设在地面内FC 7吊顶内敷设,要穿金属管SCE一，导线穿管表示序符号名称符号名称号1SC-焊接钢管CT-桥架2MT-电线管PC-PVC塑料硬管3FPC-阻燃塑料硬管MR-金属线槽4M-钢索CP-金属软管5PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示1DB-直埋TC-电缆沟2BC-暗敷在梁内CLC-暗敷在柱内3WC-暗敷在墙内CE-沿天棚顶敷设4CC-暗敷在天棚顶内SCE-吊顶内敷设5F-地板及地坪下SR-沿钢索6BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示1CS-链吊DS-管吊2W-墙壁安装C-吸顶3R-嵌入S-支架4CL-柱上5SR沿钢线槽：BE沿屋架或跨屋架：6CLE沿柱或跨柱：SC穿焊接钢管敷设：7MT穿电线管敷设：PC穿硬塑料管敷设：8FPC穿阻燃半硬聚氯乙烯CT电缆桥架敷设：管敷设：9MR金属线槽敷设：PR塑料线槽敷设：10M用钢索敷设：KPC穿聚氯乙烯塑料波纹电线管敷设：11CP穿金属软管敷设：DB直接埋设：12TC电缆沟敷设：AB导线敷设部位的标注沿或跨梁（屋架）敷设：13BC暗敷在梁内：AC沿或跨柱敷设：14CLC暗敷设在柱内：WS沿墙面敷设：常用电气元件文字符号表序号名称符号序号名称符号1发电机G40电压小母线WV 2电动机M41控制小母线WCL 3控制变压器TC42事故音响小母线WFS 4自耦变压器TA43预告音响小母线WPS 5整流变压器TR44闪光小母线WF 6稳压器TS45直流母线WB 7电压互感器TV46电压继电器KV 8电流互感器TA47电流继电器KA 9熔断器FU48时间继电器KT 10断路器QF49中间继电器KM 11隔离开关QS50信号继电器KS 12负荷开关QL51闪光继电器KFR 13刀开关QK52差动继电器KD 14刀熔开关QR53接地继电器KE 15交流接触器KM54控制继电器KC16电阻器R55热继电器（热元件）KH17压敏电阻器RV56控制、选择转换开关SA18启动电阻器RS57行程开关ST19制动电阻器RB58微动开关SS20电容器C59限位开关SL21电感器、电抗器L60按钮SB22变频器U61合闸按钮SBC23压力变换器BP62分闸按钮SBS24温度变换器BT63试验按钮SBT25避雷器F64合闸线圈YC26黄色指示灯HY65跳闸线圈YT27绿色指示灯HG66接线柱X28红色指示灯HR67连接片XB29白色指示灯HW68端子板（排）XT30蓝色指示灯HB69插座XS31照明灯EL70插头XP32蓄电池GB71电流表P33加热器EH72电压表PV PV34光指示器HL73有功电度表PJ35声音报警器HA74无功电度表PJR36二极管VD75有功功率表PW37三极管V76无功功率表PR38晶闸管VT77功率因数表PPF39电位器RP78频率表PF电缆型号NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆4*150是4芯150平方毫米E70是接地用线为70平方毫米。

电气图纸中敷设方式符号表示大全电气图纸中常用的线管敷设方式符号如下：1.导线穿管表示：SC：焊接钢管MT：电线管PC：PVC塑料硬管XXX：阻燃塑料硬管CT：桥架MR：金属线槽M：钢索CP：金属软管PR：塑料线槽RC：镀锌钢管2.导线敷设方式表示：DB：直埋TC：电缆沟BC：暗敷在梁内XXX：暗敷在柱内WC：暗敷在墙内CE：沿天棚顶敷设CC：暗敷在天棚顶内SCE：吊顶内敷设F：地板及地坪下SR：沿钢索BE：沿屋架、梁WE：沿墙明敷3.灯具安装方式的表示：CS：链吊DS：管吊W：墙壁安装C：吸顶R：嵌入S：支架CL：柱上在图纸中，可以使用以上符号来表示不同的线管敷设方式和灯具安装方式。

此外，型号的含义也需要了解：R：连接用软电缆（电线），软结构。

V：绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套B：平型（扁形）。

S：双绞型。

A－XXX或镀银。

F：耐高温P：编织屏蔽P2－铜带屏蔽P22－钢带铠装Y：预制型、一般省略，或聚烯烃护套FD：产品类别代号，指分支电缆。

将要颁布的建设部标准用FZ表示，其实质相同XXX：交联聚乙烯绝缘ZR：阻燃型NH：耐火型WDZ：无卤低烟阻燃型WDN：无卤低烟耐火型例如，SYV 75-5-1（A、B、C）代表一种75欧姆阻抗、5mm外径的电缆，有三种不同的外层材料选择。

SYWV 75-5-1是一种射频聚乙烯绝缘，聚氯乙烯护套的电缆，75代表75欧姆，5代表线径为5毫米，1代表单芯。

RVVP是一种软线，双层护套线，带P屏蔽，2代表2芯多股线，32代表每芯有32根铜丝，0.2代表每根铜丝直径为0.2毫米。

RVV2*1.0，AVR和RVB是铜芯连接电缆（电线）的不同型号和名称。

RVS和RVV是铜芯聚氯乙烯连接电线的不同型号和名称，RVV带有聚氯乙烯护套，呈圆形。

ARVV和RVVB是铜芯聚氯乙烯连接软电缆（电线）的不同型号和名称，ARVV带有镀锡铜芯和聚氯乙烯护套，呈平形。

RV-105是一种铜芯聚氯乙烯绝缘连接软电缆，耐热105摄氏度，采用聚氯乙烯绝缘和聚氯乙烯护套。

电气工程施工图一般符一、敷设表示SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一,导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二,导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三,灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁屋架敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号,HSM8-63C/3P 适用于照明回路中,为3极开关,额定电流为63A3联开关DTQ30-32/2P 也是塑壳断路器的一种,额定电流32A,2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法,你对照着查一下矿用铠装控制电缆；MKVV22,MKVV322,3,44,------37铠装控制电缆；KVV22,KVV32,KVVR222,3,44,------37铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222,3,44,------37铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222,3,44,------37铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222,3,44,------37铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV235对,10对------2400对,线径铠装充油通信电缆;HYAT22,HYAT23,NYAT535对,10对------800对线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR22122232------302铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6型号含义：R－连接用软电缆电线,软结构;V－绝缘聚氯乙烯; V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型扁形;S－双绞型;A－镀锡或镀银;F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略,或聚烯烃护套FD—产品类别代号,指分支电缆;将要颁布的建设部标准用FZ表示,其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1A、B、CS: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编75：75欧姆 5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套75：75欧姆 5：线缆外径为5MM 1：代表单芯例如：RVVP232/ RVV2 BVRR: 软线 VV:双层护套线 P屏蔽2：2芯多股线 32：每芯有32根铜丝：每根铜丝直径为ZR-RVS224/ZR: 阻燃 R: 软线 S:双绞线2：2芯多股线 24：每芯有24根铜丝：每根铜丝直径为型号、名称RV 铜芯氯乙烯绝缘连接电缆电线AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆电线RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数1标称截面, 1KV,如：41185+195 1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数标称截面, 1KV,如：4185+195 1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T,如：4×25-T。

电气设计图纸中符号表示大全在电气图纸中用英文符号表示的线管敷设方式，总结了一些常用的符号表示含义。

一、导线穿管表示SC-焊接钢管MT-电线管MR-金属线槽M-钢索PR-塑料线槽RC-镀锌钢管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架CP-金属软管二、导线敷设方式表示BE-沿屋架，梁BC-暗敷在梁内CLC-暗敷在柱内CE-沿天棚顶敷设CC-暗敷在天棚顶内DB-直埋F-地板及地坪下WC-暗敷在墙内WE-沿墙明敷SCE-吊顶内敷设SR-沿钢索TC-电缆沟三、灯具安装方式的表示CS-链吊C-吸顶CL-柱上DS-管吊W-墙壁安装R-嵌入S-支架沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P塑壳断路器的两种型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P塑壳断路器的一种，额定电流32A，2极开关四、型号的含义R－连接用软电缆（电线），软结构。

B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温P－编织屏蔽 P2－铜带屏蔽 P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。

将要颁布的建设部标准用FZ表示，其实质相同。

YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编75：75欧姆 5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套75：75欧姆 5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线 VV:双层护套线 P屏蔽2：2芯多股线 32：每芯有32根铜丝 0.2：每根铜丝直径为0.2MM ZR-RVS2*24/0.12ZR: 阻燃 R: 软线 S:双绞线2：2芯多股线 24：每芯有24根铜丝 0.12：每根铜丝直径为0.12MM1、型号、名称RV 铜芯氯乙烯绝缘连接电缆（电线）AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105℃聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60℃~250℃连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示。

配电箱符号高压开关柜AH高压计量柜AM高压配电柜AA高压电容柜AJ低压电力配电箱柜低压照明配电箱柜应急电力配电箱柜应急照明配电箱柜低压负荷开关箱柜AP AL APE ALE AF低压电容补偿柜ACC 或 ACP直流配电 AD操作信号箱柜AS控制屏台箱柜AC继电保护箱柜AR计量箱柜 AW励磁箱柜 AE低压漏电断路器箱柜ARC双电源自动切换箱柜AT多种电源配电箱柜AM刀开关箱柜AK电源插座箱AX建筑自动化控制器箱ABC火灾报警控制器箱AFC设备监控器箱ABC住户配线箱ADD信号放大器箱ATF分配器箱 AVP接线端子箱AXT敷设方式一、电线穿线管一般有：PVC 管： PC20 、焊接钢管： SC20 、扣压式镀锌薄壁电线管：KBG20 、紧定式镀锌薄壁电线管：JDG20 、二、电气设计施工图中常用线路敷设方式：SR ：沿钢线槽敷设BE ：沿屋架或跨屋架敷设CLE ：沿柱或跨柱敷设WE ：沿墙面敷设CE ：沿天棚面或顶棚面敷设ACE ：在能进入人的吊顶内敷设BC ：暗敷设在梁内CLC ：暗敷设在柱内WC ：暗敷设在墙内CC：暗敷设在顶棚内ACC ：暗敷设在不能进入的顶棚内FC ：暗敷设在地面内SCE ：吊顶内敷设,要穿金属管一，导线穿管表示SC- 焊接钢管MT- 电线管PC-PVC 塑料硬管FPC- 阻燃塑料硬管CT- 桥架MR- 金属线槽M- 钢索CP- 金属软管PR- 塑料线槽RC- 镀锌钢管二，导线敷设方式的表示DB- 直埋TC- 电缆沟BC- 暗敷在梁内CLC- 暗敷在柱内WC- 暗敷在墙内CE- 沿天棚顶敷设CC- 暗敷在天棚顶内SCE- 吊顶内敷设F-地板及地坪下SR- 沿钢索BE- 沿屋架，梁WE- 沿墙明敷三，灯具安装方式的表示CS- 链吊DS- 管吊W- 墙壁安装C-吸顶R-嵌入S-支架CL- 柱上沿钢线槽： SR沿屋架或跨屋架：BE沿柱或跨柱： CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设： M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设： DB电缆沟敷设： TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内： BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设： WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设： SCE地板或地面下敷设：FC施奈德型号施耐德接触器:LC1-D09M5C型号含义：LC1----TeSys系列单个接触器D----09--- 电流规格A，有06、 09 、 12、 18、 25、 32 、 38、 40、 50 、65 、 80、 95 、115 、150 、170 、 205 、 245 、 300 、 410 、 475 、 620 （ 95 以下自带INO+INC M---- 线圈电压代号，有 B-24 、CC-36 、D-42 、E-48 、F-110 、M-220，95 以上不带辅助接点）、P-230 、U-240 、Q-380、V-400 、N-415、 R-440、 S-500 、 Y-6605----50Hz， 3.8以下是50/60Hz，7-50/60Hz， D- 标准直流线圈C----SSIC制造（ 9~620A）特点： TeSys 系列接触器与TeSys 系列热继电器可以直接插装。

×××电器符号大全×××序图形符号说明号1 开关(机械式)电气图形符号2 多级开关一般符号单线表示3 多级开关一般符号多线表示4接触器(在非动作位置触点断开)KM5 接触器(在非动作位置触点闭合)6 负荷开关(负荷隔离开关)电气图用图形符号7 具有自动释放功能的负荷开关8 熔断器式断路器9断路器QF隔离开关10QS熔断器一般符号11FU12跌落式熔断器FF13 熔断器式开关14 熔断器式隔离开关15 熔断器式负荷开关16 当操作器件被吸合时延时闭合的动合触点17 当操作器件被释放时延时闭合的动合触点18 当操作器件被释放时延时闭合的动断触点电气图用图形符号19 当操作器件被吸合时延时闭合的动断触点20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点21SB按钮开关(不闭锁)22 旋钮开关、旋转开关(闭锁)23 位置开关,动合触点限制开关,动合触点24 位置开关,动断触点限制开关,动断触点25 热敏开关,动合触点注:θ可用动作温度代替26 热敏自动开关,动断触点注:注意区别此触点和下图所示热继电器的触点27 具有热元件的气体放电管荧光灯起动器28 动合(常开)触点注:本符号也可用作开关一般符号29 动断(常闭)触点30 先断后合的转换触点31 当操作器件被吸合或释放时,暂时闭合的过渡动合触点32 座(内孔的)或插座的一个极33 插头(凸头的)或插头的一个极34 插头和插座(凸头的和内孔的)35 接通的连接片36 换接片37 双绕组变压器38 三绕组变压器39TA自耦变压器40 电抗器扼流图41电流互感器脉冲变压器42 具有两个铁芯和两个二次绕组的电流互感器43 在一个铁芯上具有两个二次绕组的电流互感器44 具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接45 三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接46 三相变压器星形-三角形连接47 具有有载分接开关的三相变压器星形-三角形连接848 三相变压器星形-曲折形连接49 操作器件一般符号50 具有两个绕组的操作器件组合表示法51 热继电器的驱动器件52 气体继电器53 自动重闭合器件54 电阻器一般符号55 可变电阻器可调电阻器56 滑动触点电位器57 预调电位器58 电容器一般符号59 可变电容器可调电容器60 双联同调可变电容器61 指示仪表(星号必须按规定予以代表)62PV电压表63PA电流表64 无功电流表电气图形符号65 最大需量指示器(由一台积算仪表操作的)66PR无功功率表67PW功率因素表68PF频率表69 温度计、高温计(θ可由t代替)70 转速表71 积算仪表、电能表(星号必须按规定予以代替)72 安培小时计73PJ电能表(瓦特小时表)74PJR无功电能表75 带发送器电能表76 由电能表操纵的遥测仪表(转发器)77 由电能表操纵的带有打印器材的遥测仪表(转发器)序号 图 形 符 号说 明111控制及信号线路(电力及照明用) 112原电池或蓄电池113原电池组或蓄电池组114带抽头的原电池组或蓄电池组 115接地一般符号116接机壳或接底板117无噪声接地118保护接地119等电位78屏、盘、架一般符号注:可用文字符号或型号表示设备名称79列架一般符号80人工交换台、中断台、测量台、业务台等一般符号120 电缆终端头121 电力电缆直通接线盒122 电力电缆连接盒电力电缆分线盒123 控制和指示设备124 报警启动装置(点式-手动或自动)125 线型探测器126 火灾报警装置127 热128烟129易爆气体130 手动启动CAD里配电系统图BVV-500(2x2.5)WC.CEC和ZR-BVV-500(2x4+1x2.5)WC.CEC 表示什么？BVV-500(2x2.5)WC.CECZR-BVV-500(2x4+1x2.5)WC.CEC分别代表什么第一个是说塑铜线两个2.5平方的第二个是说塑铜线两个4平方的+以一个2.5平方的问电气系统图中 C65N-32A/2P ZR-BVV-3X4 分别代表什么意思C65N-开关型号(最大断路电流为65A)32A-额定断路电流(本开关断路电流为32A)2P-级数ZR-导线型号(ZR表示阻燃型)BVV-BVV铜芯圆型聚氯乙烯绝缘聚氯乙烯护套电线3X4-3根4mm2的导线电施图配电箱内的C65N—C63/3P和DPN—C32/2P的含义DPN：是DPN型断路器系列，C32/2P：是二相32A底座断路器,电大电流32A. BVV.BVVB电线的区别ZR—BV是什么电线用BVR能代替吗BVV,BVVB电线的区别就是BVV线是铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电线,而BVVB是铜芯聚氯乙烯绝缘聚氯乙烯护套平型电线,二者的区别就是截面不一样,ZR-BV是阻燃铜芯聚氯乙烯绝缘电线,而BVR是铜芯聚氯乙烯绝缘软电线,你自己看你用在什么方面,要是要有阻燃作用,那就不能代替.BVV.BVVB是有护套的铜塑线，前者圆形，后者扁形。

电气工程图例符号大全电气工程图例符号是电气工程中非常重要的一部分，它们用于表示电路中各个元件和设备的特性、功能和连接方式。

准确理解和使用这些符号对于电气工程师和电气技术人员来说至关重要。

在本文中，将为您介绍一份电气工程图例符号大全，帮助您更好地理解和运用电气工程图纸。

一、电源符号1. 直流电源符号：直流电源通过正负极连接到电路中，常用的符号为一条直线和一个加号（+）和一个减号（-）组合而成。

DC电源示意图2. 交流电源符号：交流电源一般使用波浪线表示，常见的符号为一个波浪线和一个加号（+）和一个减号（-）。

AC电源示意图二、电器元件符号1. 开关符号：开关用来控制电路通断，常见的有单极开关、双极开关和三极开关。

单极开关示意图双极开关示意图三极开关示意图2. 节电器符号：节电器用于调整电路中的电阻值，常见的有可变电阻器、变压器和光控电阻器。

可变电阻器符号变压器符号光控电阻器符号3. 灯泡符号：灯泡用于表示电路中的光源，常见的有指示灯、家用灯泡和车灯。

指示灯符号家用灯泡符号车灯符号4. 传感器符号：传感器用于检测电路中的各种物理量，常见的有温度传感器、湿度传感器和光敏传感器。

温度传感器符号湿度传感器符号光敏传感器符号5. 电动机符号：电动机用于将电能转化为机械能，常见的有直流电动机、交流电动机和步进电机。

直流电动机符号交流电动机符号步进电机符号三、电线与连接符号1. 电线符号：电线表示电路中的导线，常用的符号为一条直线。

电线符号2. 连接符号：连接符号用于表示电路中不同元件之间的连接方式，常见的有串联、并联和交叉连接。

串联连接示意图并联连接示意图交叉连接示意图四、保护符号1. 保险丝符号：保险丝用于保护电路过载和短路时的安全，常见的有玻璃管式保险丝和热熔保险丝。

玻璃管式保险丝符号热熔保险丝符号2. 断路器符号：断路器也是一种保护设备，其作用是在电路过载或短路时自动断开电路。

断路器符号以上仅为电气工程图例符号的一部分，因篇幅限制无法一一列举。

配电箱符号之阿布丰王创作高压开关柜 AH高压计量柜 AM高压配电柜 AA高压电容柜 AJ低压电力配电箱柜 AP低压照明配电箱柜 AL应急电力配电箱柜 APE应急照明配电箱柜 ALE低压负荷开关箱柜 AF低压电容抵偿柜 ACC或ACP直流配电AD操纵信号箱柜 AS控制屏台箱柜 AC继电呵护箱柜 AR计量箱柜 AW励磁箱柜 AE低压漏电断路器箱柜 ARC双电源自动切换箱柜 AT多种电源配电箱柜 AM刀开关箱柜 AK电源插座箱 AX建筑自动化控制器箱 ABC火灾报警控制器箱 AFC设备监控器箱 ABC住户配线箱 ADD信号放大器箱 ATF分配器箱 AVP接线端子箱 AXT敷设方式一、电线穿线管一般有：PVC管：PC20、焊接钢管：SC20、扣压式镀锌薄壁电线管：KBG20、紧定式镀锌薄壁电线管：JDG20、二、电气设计施工图中经常使用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不克不及进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管暗示SC焊接钢管MT电线管PCPVC塑料硬管FPC阻燃塑料硬管CT桥架MR金属线槽M钢索CP金属软管PR塑料线槽RC镀锌钢管二，导线敷设方式的暗示DB直埋TC电缆沟BC暗敷在梁内CLC暗敷在柱内WC暗敷在墙内CE沿天棚顶敷设CC暗敷在天棚顶内SCE吊顶内敷设F地板及地坪下SR沿钢索BE沿屋架，梁WE沿墙明敷三，灯具装置方式的暗示CS链吊DS管吊W墙壁装置C吸顶R嵌入S支架CL柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC施奈德型号施耐德接触器:LC1D09M5C型号含义：LC1TeSys系列单个接触器D09电流规格A，有06、09、12、18、25、32、38、40、50、65、80、95、115、150、170、205、245、300、410、475、620（95以下自带INO+INC，95以上不带辅助接点）M线圈电压代号，有B24、CC36、D42、E48、F110、M220、P230、U240、Q380、V400、N415、R440、S500、Y660550Hz，3.8以下是50/60Hz，750/60Hz，D尺度直流线圈CSSIC制造（9~620A）特点：TeSys系列接触器与TeSys系列热继电器可以直接插装。
