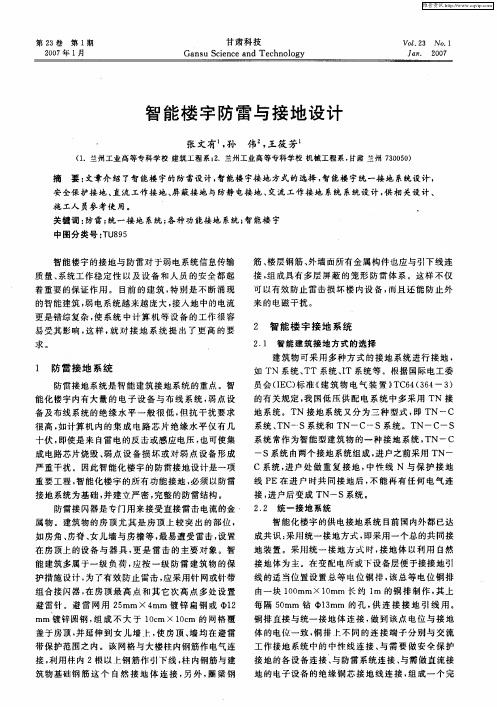

楼宇智能化系统弱电设备及线路的接地要求和注意事项随着大量的智能化楼宇的出现，对接地系统也提出了许多新的要求。
在常用的几种接地型式中，哪一种能够适合智能化楼宇？智能化系统的弱电设备及线路的接地要求如何与强电设备及线路的接地统筹考虑？下面一一分析！1、IT系统I表示电源端不接地，或经过高阻抗接地。
T表示负载侧电气设备外露可导电部分直接接地。
IT系统最大的优点是当发生单相接地故障时，故障电流很小，可以不切断故障线路。
为保证人身安全，它要求发生接地故障时发出信号，设备的接触电压不大于50V，其动作电流应符合下式要求：RA·Id≤50V式中：RA―外露可导电部分的接触电阻（Ω）Id―相线和外露可导电部分间第一次短路故障电流（A）为达到此要求，应减少配电系统的对地电容，例如限制设备线路总长度。
IT系统的缺点是不宜配出中性线N，并必须补充一些安全措施，不宜用于拥有大量单相设备的智能化大楼的低压配电系统。
但智能化系统重要的主机房设备和各层终端设备设置防雷击、防干扰隔离变压器后可采用IT系统供电。
2、TT系统第一个符号T表示电源端有一点直接接地；第二个符号T表示电气装置外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。
（1）TT系统的特点是中性线N与保护接地线PE无电气连接，即中性点接地与PE线接地是分开的。
该系统在正常运行时，当三相负荷不平衡时，在中性线N带电情况下，PE线不会带电。
（2）当电气设备的金属外壳带电（相线碰壳或设备绝缘损坏而漏电）时，接地故障保护的动作特性应符合下式要求：RA·Ia≤50V 式中：RA―外露可导电部分的接地电阻和PE线电阻（Ω）Ia―保证保护电器切断故障回路的动作电流（A）由于接地故障电流的大小受电源端的接地电阻和设备外壳的接地电阻之和的限制，一般情况下其电流较小，不能启动低压断路器跳闸或熔断器熔断，将造成漏电设备的外壳对地电压高于安全电压，故应采用漏电保护器保护。
试论智能建筑电气保护与接地的有效方法摘要：在建筑项目中，电气工程扮演着不可或缺的角色，并在建筑内部用户起着非凡的作用。
随着建筑工程项目改革在新的形式下的演变，增加了电气保护施工的规定，并且大幅度的转变了接地系统的布置。
基于此，本文对智能建筑电气保证与接地的有效方法进行了探讨。
关键词：智能建筑；电气保护与接地；有效方法给用户以及建筑本身提供安全保障，并确保设施的持续运行，是接地的基本功能。
在供电设计中，会对所有形式的建筑物针对其不同型号规格而配备相应的接地系统设计。
然而，建筑设备的功能选型由于不同的建筑内部所用于的不同的自身需求，对其做出相应的调整，所以对施工单位而言，务必要安排好全面施工方案。
根据实践经验，笔者具体阐述了现代智能化建筑选择的接地系统、电气保护方式等。
1 智能建筑电气接地防护1.1 tn-c系统三相四线系统也就是tn-c系统，此系统保护接地pe与中性线n 之间相互融合，又叫做pen线。
在此类接地系统中，由于其具有简单的线路连接的特点，三相负荷较平衡等方面有着广发的运用。
在智能化大楼内需要消耗的符合比例达，无法保持正常的三相负荷平衡，pen线的不平衡电流加上线路的荧光灯、晶闸管等会导致高次谐波电流。
在不出现意外的情况下，将会使中性线n上叠加，中性线n电压波动，造成电流变化过程中电流的不稳定性，最终无法完成中性点接地电位的稳定。
由于这些现象而导致的危害有很多：引起设备外壳带电，危害人身安全，对于确切的电位基准点的确定有一定困难，妨碍了电子设备的正常运行以及操作。
由此得出，tn-c 接地系统可以看作是一个是智能化建筑的接地系统（见图1）。
1.2 tn－s系统tn－s接地系统属于三相四线加pe线系统，对应的配电设备都会设置在建筑内部。
这类系统的特点在于，中性线n与保护接地线pe只会在变压器内部实现接地，而对于其它位置则不会出现电气连接。
中性线n属于带电体，而pe线则不会带有电荷。
该接地系统自身则带有了相应的电位基础，能够保持整个系统的有序运行。
论智能楼宇的电气保护与接地黎耀新(广东奥新电梯安装工程有限公司，广东广州510623)应用科技【I裔要]本文通过对_I乙种供电接地系统的概括介绍，筛选出适合作为智能楼宇的供电接地系统，并对其所应采取的各粪接地措施作了较为，详尽的说明与分析，对智能楼宇应采驭的电气保扩与接地方法提出了适当的建议。
，D∈钼阑】负荷平衡；电位基堆点；TN-S；单点接地；防静电接地；绞．磁地体’，，在建筑物供配电设计中，接地系统设计占有重要的地位，因为它关系到供电系统的可靠性，安全性。
不管哪类建筑物，在供电设计中总包含有接地系统设计。
而且，随着建筑物的要求不同，各类设备的功能不同，接地系统也相应不同。
尤其进入90年代后，大量的智能化楼宇的出现对接地系统设计提出了许多新的内容。
在常用的几种接地方式中，哪一种能够适合智能化楼宇呢?我们不妨分析—下下面几种接地系统。
1T N-O系统TN—C系统被称之为三相四线系统，该系统中性线N与保护接地PE合二为一，通称P EN线。
这种接地系统虽对接地故障灵敏度高，线路经济简单，但它只适合用于三相负荷较平衡的场所。
智能化大楼内，单相负荷所占比重较大，难以实现三相负荷平衡，PE N线的不平衡电流加上线路中存在着的由于荧光灯、晶闸管(可控硅)等设备引起的高次谐波电流，在非故障情况下，会在中性线N上叠加，使中性线N电压波动，且电流时大时小极不稳定，造成中性点接地电位不稳定漂移。
不但会使设备外壳(与P EN线连接)带电，对人身造成不安全，而且也无法取到一个合适的电位基准点，精密电子设备无法准确可靠运行。
因此T N—C接地系统不能作为智能化建筑的接地系统。
2T¨C专系统TN—C—S系统由两个接地系统组成，第一部分是T N—C系统，第二部分是TN—S系统，分界面在N线与PE线的连接点。
该系统一般用在建筑物的供电由区域变电所引来的场所，进户之前采用T N—C 系统，进户处做重复接地，进户后变成T N—S系统。
建筑楼宇智能化安装与接地要求分析摘要：智能建筑系统主要包含智能安防系统、智能网络系统、智能通讯系统、智能数字系统等等，覆盖了建筑安全、数据传输、生活娱乐等等方面，实现其复杂功能的基础是一台台先进的电子设备，这些精密的电子设备对使用环境要求都十分严格。
如何保证这些高度精密的电子设备高效运营，需要我们建筑智能设备施工人员不断进行探索，全面了解各个设备的使用要求与安装要求，从安装阶段就要对设备的安全保护方面进行统筹考虑，为以后建筑智能设备的良性运转打下坚实的基础。
关键词：智能建筑电子设备保护接地技术研究随着现在建筑高度智能化的不断发展，建筑领域使用大量的强弱电设备与传输介质，这些个电子设备普遍存在高科技、精密化、使用环境要求苛刻这些个特点，如何保证建筑智能化设备的运营安全，保证建筑智能化功能的长久使用，是需要我们进行深入研究的，这个问题直接决定了建筑物所属功能的发挥以及使用者的使用安全，如何对建筑智能化设备进行安全保护，本文主要对建筑智能化电子设备的特点以及接地技术、安全传输技术进行阐述分析。
1建筑智能化设备接地相关概念为了确保建筑智能化设备和人身安全，利用接地扁钢、接地扁铜、接地铜线等将电气设备可能带电的外壳部分与土壤进行完善的电气连接，就称为接地（earthing），其中与土壤大地直接接触的金属物体就称为接地体（earthing body）或接地极（earthing poie）；而专门为建筑电气系统接地而设置的接地体则称为人工接地体（manual earthing body）；建筑物中兼作接地用且与大地直接接触的各种建铳金属构件、金属管道、以及建筑物结构内部的钢筋等，称为自然接地体（natural earthing body）。
当设备处于正常运行工况时，接地线是不载流的，而当设备存在漏电等危害时，就会通过接地线和接地体将漏电电流宣泄到大地中，进而确保建筑智能化设备和人身安全。
2智能楼宇建筑低压配电系统的接地方式（1） tt接地系统。
智能楼宇的电气保护与接地
在建筑物供配电设计中，接地系统设计占有重要的地位，因为它关系到供电系统的可靠性，安全性。
不管哪类建筑物，在供电设计中总包含有接地系统设计。
而且，随着建筑物的要求不同，各类设备的功能不同，接地系统也相应不同。
尤其进入90年代后，大量的智能化楼宇的出现对接地系统设计提出了许多新的内容。
在常用的几种接地方式中，哪一种能够适合智能化楼宇呢？我们不妨分析一下下面几种接地系统。
1.TN－C系统
TN－C系统被称之为三相四线系统，该系统中性线N与保护接地PE合二为一，通称PEN线。
这种接地系统虽对接地故障灵敏度高，线路经济简单，但它只适合用于三相负荷较平衡的场所。
智能化大楼内，单相负荷所占比重较大，难以实现三相负荷平衡，PEN线的不平衡电流加上线路中存在着的由于荧光灯、晶闸管（可控硅）等设备引起的高次谐波电流，在非故障情况下，会在中性线N上叠加，使中性线N电压波动，且电流时大时小极不稳定，造成中性点接地电位不稳定漂移。
不但会使设备外壳（与PEN线连接）带电，对人身造成不安全，而且也无法取到一个合适的电位基准点，精密电子设备无法准确可靠运行。
因此TN－C接地系统不能作为智能化建筑的接地系统。
2.TN－C－S系统
TN－C－S系统由两个接地系统组成，第一部分是TN－C系统，
第二部分是TN－S系统，分界面在N线与PE线的连接点。
该系统一般用在建筑物的供电由区域变电所引来的场所，进户之前采用TN－C系统，进户处做重复接地，进户后变成TN－S系统。
TN －C系统前面已做分析。
TN－S系统的特点是：中性线N与保护接地线PE在进户时共同接地后，不能再有任何电气连接。
该系统中，中性线N常会带电，保护接地线PE没有电的来源。
PE线连接的设备外壳及金属构件在系统正常运行时,始终不会带电.因此TN－S接地系统明显提高了人及物的安全性.同时只要我们采取接地引线,各自都从接地体一点引出,及选择正确的接地电阻值使电子设备共同获得一个等电位基准点等措施,那么TN－C －S系统可以作为智能型建筑物的一种接地系统。
3.TN－S系统
TN－S是一个三相四线加PE线的接地系统。
通常建筑物内设有独立变配电所时进线采用该系统。
TN－S系统的特点是，中性线N与保护接地线PE除在变压器中性点共同接地外，两线不再有任何的电气连接。
中性线N是带电的，而PE线不带电。
该接地系统完全具备安全和可靠的基准电位。
只要象TN－C－S接地系统，采取同样的技术措施，TN－S系统可以用作智能建筑物的接地系统。
如果计算机等电子设备没有特殊的要求时，一般都采用这种接地系统。
4.TT系统
通常称TT系统为三相四线接地系统。
该系统常用于建筑物供电
来自公共电网的地方。
TT系统的特点是中性线N与保护接地线PE无一点电气连接，即中性点接地与PE线接地是分开的。
该系统在正常运行时，不管三相负荷平衡不平衡，在中性线N带电情况下，PE线不会带电。
只有单相接地故障时，由于保护接地灵敏度低，故障不能及时切断，设备外壳才可能带电。
正常运行时的TT系统类似于TN－S系统，也能获得人与物的安全性和取得合格的基准接地电位。
随着大容量的漏电保护器的出现，该系统也会越来越作为智能型建筑物的接地系统。
从目前的情况来看，由于公共电网的电源质量不高，难以满足智能化设备的要求，所以TT系统很少被智能化大楼采用。
5.IT系统
IT系统是三相三线式接地系统，该系统变压器中性点不接地或经阻抗接地，无中性线N，只有线电压（380V），无相压压（220V），保护接地线PE各自独立接地。
该系统的优点是当一相接地时，不会使外壳带有较大的故障电流，系统可以照常运行。
缺点是不能配出中性线N。
因此它是不适用于拥有大量单相设备的智能化大楼的。
在智能化楼宇内，要求保护接地的设备非常多，有强电设备，弱电设备，以及一些正常情况下不带电的导电设备与构件，均必须采用有效的保护接地。
如果采用TN－C系统，将TN－C系统中的N线同时用做接地线；或者在TN－S系统中将N线与PE线接在一起，再连接到底板上去；再或不设置电子设备的直流接地引线，
而将直流接地直接接到PE线上；有的干脆把N线、PE线、直流接地线混接在一起。
以上这些做法都是不符合接地要求的，且是错误的。
前面已经分析过，在智能化大楼内，单相用电设备较多，单相负荷比重较大，三相负荷通常是不平衡的，因此在中性线N 中带有随机电流。
另外，由于大量采用荧光灯照明，其所产生的三次谐波叠加在N线上，加大了N线上的电流量，如果将N线接到设备外壳上，会造成电击或火灾事故；如果在TN－S系统中将N线与PE线连在一起再接到设备外壳上，那么危险更大，凡是接到PE线上的设备，外壳均带电；会扩大电击事故的范围；如果将N线、PE线、直流接地线均接在一起除会发生上述的危险外，电子设备将会受到干扰而无法工作。
因此智能建筑应设置电子设备的直流接地，交流工作接地，安全保护接地，及普通建筑也应具备的防雷保护接地。
此外，由于智能建筑内多设有具有防静电要求的程控交换机房，计算机房，消防及火灾报警监控室，以及大量易受电磁波干扰的精密电子仪器设备，所以在智能化楼宇的设计和施工中，还应考虑防静电接地和屏蔽接地的要求。
