制冷机组具体要求-2017.12.18

一：冷水机组1.1.一般要求1.1.1.本节说明有关半封闭式或开放式离心水冷制冷机和螺杆式冷水机组的制造、安装及调试所需的各项技术要求。

1.1.2.设备的制冷能力，进出水温度等各项参数需满足设备名细表内的各项要求。

1.1.3.质量标准a)制冷机组需使用先进的制造工艺和标准，且设备的预期正常的使用寿命应不少于二十五年。

b)制冷机的性能系数及综合部分负荷性能系数不应低于公共建筑节能规范（ 50189-2005）、美国采暖、制冷与空调工程师协会标准（90.1-2004）和认证的要求。

制冷机的制冷功能应按照以下标准：美国制冷协会 () 575美国制冷协会 ()550/590公共建筑节能规范 50189-2005国内有关部门所颁布的法例和条例1.1.4.制冷机应由业主认可的制造厂制造，制造厂须有十年以上生产同类型的冷水机组之经验，并需要有超过十套或以上已成功运行五年或以上同类型冷水机组的纪录。

生产厂家需要具有 9001 全面质量管理体系的认证。

1.1.5.有关设备，无论在运送、储存及安装期间应采取正确的保护设施，以确保设备不受破损及锈鉵。

1.1.6.承包单位应提供所有为运送及安装有关设备所必需配备的运送支架，吊架、惯性基础及固定螺栓等装置。

1.1.7.机组所产生的噪音，应依照575测试条件测试需满足国内环保部门的有关要求。

1.2.技术要求1.2.1.当电压偏差为额定值的10％时，机组应能正常启动、运行。

1.2.2.冷却水低温至20℃以上时，冷水机组能正常启动、运行。

1.2.3.主要组件必须随时可得到以作维修之用而不需拆卸或移除其它组件。

1.2.4.冷水机组必须被100%保护而在危急情况下有着安全措施;在下列情况下冷水机组需有最低的安全保护装备:没有任何或减少冷却水供应没有任何或减少冷冻水冷冻水高温冷冻水低温高油温低油压高低电压，相路调转及供电受干扰1.2.5.机组的所使用的保温和隔声材料须为防火材料，且需满足及国内有关规范及法例的要求。

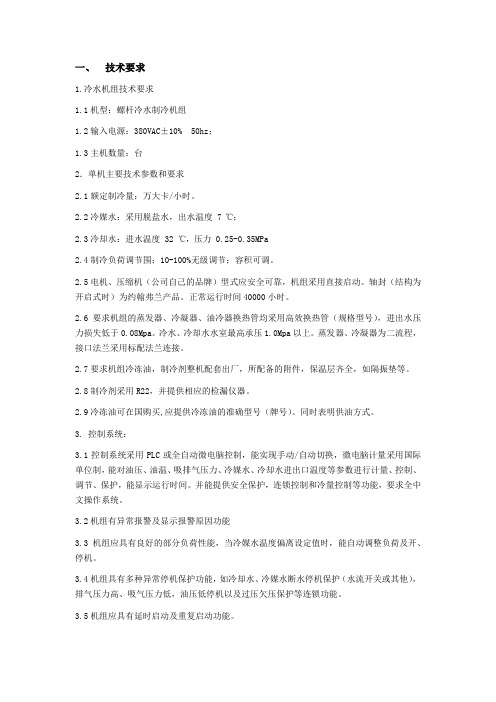

一、技术要求1.冷水机组技术要求1.1机型：螺杆冷水制冷机组1.2输入电源：380VAC±10% 50hz；1.3主机数量：台2．单机主要技术参数和要求2.1额定制冷量：万大卡/小时。

2.2冷媒水：采用脱盐水，出水温度 7 ℃；2.3冷却水：进水温度 32 ℃，压力 0.25-0.35MPa2.4制冷负荷调节围：10-100%无级调节；容积可调。

2.5电机、压缩机（公司自己的品牌）型式应安全可靠，机组采用直接启动。

轴封（结构为开启式时）为约翰弗兰产品。

正常运行时间40000小时。

2.6要求机组的蒸发器、冷凝器、油冷器换热管均采用高效换热管（规格型号），进出水压力损失低于0.08Mpa。

冷水、冷却水水室最高承压1.0Mpa以上。

蒸发器、冷凝器为二流程，接口法兰采用标配法兰连接。

2.7要求机组冷冻油，制冷剂整机配套出厂，所配备的附件，保温层齐全，如隔振垫等。

2.8制冷剂采用R22，并提供相应的检漏仪器。

2.9冷冻油可在国购买,应提供冷冻油的准确型号（牌号）。

同时表明供油方式。

3. 控制系统：3.1控制系统采用PLC或全自动微电脑控制，能实现手动/自动切换，微电脑计量采用国际单位制，能对油压、油温、吸排气压力、冷媒水、冷却水进出口温度等参数进行计量、控制、调节、保护，能显示运行时间。

并能提供安全保护，连锁控制和冷量控制等功能，要求全中文操作系统。

3.2机组有异常报警及显示报警原因功能3.3机组应具有良好的部分负荷性能，当冷媒水温度偏离设定值时，能自动调整负荷及开、停机。

3.4机组具有多种异常停机保护功能，如冷却水、冷媒水断水停机保护（水流开关或其他），排气压力高、吸气压力低，油压低停机以及过压欠压保护等连锁功能。

3.5机组应具有延时启动及重复启动功能。

3.6增配操作室微机显示功能，在操作室可以显示制冷机各运行参数。

4. 随机技术资料齐全(至少三套完整的技术资料)，至少应包括：4.1 供货商应提供设备的说明书及设备的安装、维修手册。

冷却机组的采购要求一、输入参数冷水机组（系统）的作用是为2套清洗站中的板式热交换器提供符合下列条件的冷却水。

清洗站进水温度：20℃进水压力：3bar，进水流量：200l/min清洗站出水温度约：30℃（热交换器散热功率：96KW）清洗站进出口温度差：10℃二、冷水系统的组成螺杆式冷水机组、水泵、缓冲水箱、水压表、温度计、阀、过滤器、管路等。

系统原理图见附件一，系统布置图见附件二。

四、主要设备参数：1.1螺杆式冷水机组参数1.2螺杆式冷水机组（半封闭）主要设备配置：●PLC可编程控制器：德国SIEMENS●液晶触摸屏（中文）：德国SIEMENS●压缩机：台湾汉钟或FUSHENG半封闭螺杆式压缩机●交流接触器、热继电器：LG●主电源开关：法国施耐德●高低压控制器：日本鹭宫制作社●高低压表：瑞典●过滤器、膨胀阀、防冻开关：ALCO（美国）●冷凝器传热管、蒸发器传热管：采用优质高效铜管制传热管，寿命不低于10年。

●视液镜：美国ALCO●电控柜●过滤器、相位保护器●电磁阀、膨胀阀：丹麦丹弗斯1.3保护装置：●压缩机过载保护●保险丝保护装置●高低压保护●异常报警保护●保险丝保护●压缩机延时保护●防冻开关，易熔栓●相位保护制冷剂控制方式：感温式外部均压膨胀阀温度控制：5~35℃可调2、水泵2.1螺杆式冷水机组—缓冲水箱，2台，一备一用最小流量：50t/h，扬程：32米型式：立式2.2缓冲水箱—清洗站，2台，一备一用最小流量：大于等于50t/h，扬程：50米型式：立式2.3使用环境：室外，夏季最高环境温度40℃介质温度：-5℃~50℃电机防护等级：IP54电机绝缘等级：B3、缓冲水箱3.1缓冲水箱容积：8立方3.2水箱材料：碳钢（乙方出图、甲方制作），外加保温棉，3.3水口的设置：四个进出口，及对接阀门补水，及排水口设球阀。

五、执行标准及验收六、资料交付七、包装、运输八、服务及质量保证九、其它。

制冷设备（风冷式冷水机组）安装要求
本工程配置风冷式机组100KW一台。

1、机组的安装：
（1）、安装前应阅读说明书及各种规范要求；
（2）、压缩机组的纵向和横向安装水平偏差不大于0.1‰，并应在底座或底座平行的加工面上测量。

（3）、机组接管前应清洗吸、排气管道合格后方能连接，接管连接不得影响电机与压缩机的同轴度。

（4）、机组底座下应设隔震橡胶垫。

（5）、基础搞出地面150mm，周围做明沟排水。

2、压缩机组试运转前应符合下列要求：
（1）、脱开联轴器，单独检查电动机的转向应符合压缩机要求；（2）、盘动压缩机应无阻滞、卡阻现象；
（3）、应向油分离器、储油器或油冷却器加注冷冻机油；
（4）、油泵的转向应正确，油压宜调节至0.15～0.3Mpa，调四通阀至增减符合位置，滑阀的移动应正确，灵敏，并应将滑阀调至最小负荷位置；
（5）、各种保护继电器、安全装置的整定值应符合技术文件的规定。

其动作应灵敏可靠。

3、压缩机组的符合试运转应符合下列要求：
（1）、按要求供给冷却水；
（2）、制冷剂为R22，启动前应接通电加热器，其油温不应低于25℃；
（3）、调节油压大于排压力0.15～0.3MPa；精滤油器前后压差不高于0.1Mpa；
（4）、冷却水温度不应大于32℃，压缩机的排气温度和冷却后的油温应符合下表的规定：
（5）、吸气压力不宜低于0.05MPa；排气压力不应高于1.6MPa；（6）、运转中应无异常声响和振动，并压缩机轴承处温升应正常；（7）、轴承处的渗油量不应大于3ml/h。

制冷机组的安全操作规范
1. 在操作制冷机组之前，操作人员应该接受相关的培训和指导，完全了解制冷机组的工作原理、操作方法、安全注意事项等。

2. 在操作制冷机组时，必须戴上适当的个人防护装备，如安全帽、安全鞋、手套等，确保个人安全。

3. 在操作过程中，应该注意观察制冷机组的运行状态，如果发现异常情况，如噪音增大、温度升高等，应及时报告相关人员进行处理。

4. 在维护和保养制冷机组时，必须切断电源并使用工具确保设备完全停止运行，避免发生意外。

5. 在清洁制冷机组时，应按照操作手册的要求进行，不得随意擦拭或使用化学清洁剂，以免损坏设备或产生危险物质。

6. 在检修制冷机组时，必须确保设备处于安全状态，定期检查并更换易损部件，避免出现故障。

7. 在操作制冷机组时，应遵循设备的额定工作压力和温度，不得随意调节或改变设备工作参数。

8. 在操作制冷机组时，要遵守相关操作规程和标准，不得超负荷操作或使用不合适的材料。

9. 在操作制冷机组时，应保持设备周围的通道畅通，不得堆放杂物或堵塞通风口，以确保设备正常工作。

10. 在操作制冷机组时，应随时注意周围的安全状况，尽量避免与其他设备或人员发生碰撞或冲突。

11. 在操作制冷机组时，不得擅自关闭安全保护装置或解除安全设施，以免发生意外。

12. 在操作制冷机组时，应遵守相关法律和法规，确保操作过程中不会对环境造成污染或危害。

13. 在操作制冷机组时，如遇紧急情况或发现不安全因素，应立即停止操作并报告相关人员进行处理。

总之，操作制冷机组时，操作人员应始终关注安全，严格按照操作规程进行操作，确保设备和人员的安全。

冷冻机冷水机组安全操作规定前言为了确保冷冻机冷水机组的安全运行，预防事故的发生，本文件旨在制定一套严格的安全操作规定。

所有维护、操作、保养人员必须严格执行本规定，并对规定内容进行深入理解，有效提高安全意识，降低安全风险。

一、设立机组专责人员1.机组专责人员应由有相关经验的技术人员担任，并应特别指派一名机组主管，并定期进行培训和考核。

2.机组专责人员应全面负责机组的日常监听、保养、维护、修理和安全管理工作，对各项技术指标的变化、设备的运行状况及时掌握和处理。

3.机组专责人员应当清楚各技术参数、设备特点和操作技能，并熟悉和掌握本规定的所有内容。

二、操作人员要求1.操作人员必须通过专业培训，取得岗位资格证书并签署安全操作承诺书后方可上岗作业。

2.操作人员应严格按照机组专责人员的要求进行操作，如有任何不确定因素应立即向机组专责人员汇报。

3.操作人员在操作过程中应认真查看机组各个显示部件，如有任何异常情况应及时采取应急措施并及时汇报机组专责人员。

三、机组巡查1.机组专责人员应定期进行机组巡查，全面了解冷冻机冷水机组的工作状况，检查设备、管路、电气及安全装置等各个环节是否正常运转、有无故障、泄漏等情况。

2.巡查发现的问题应及时记录，如需维修请通知维修人员及时处理。

四、设备维护1.设备维护应由具备维护资格的经验技术人员进行，并应填写详细的设备维修记录，准确记录维修过程和结果。

2.维修人员应在确认机组已安全停机后方可进行维修，维修期间应关闭电源，切断冷冻水及冷却水管路，保证替换零部件时不会对机组安全造成影响。

3.维修人员完成维修后应对维修设备进行测试，确认机组安全稳定运行后方可投入使用。

五、安全操作注意事项1.在进行开机前，必须检查机组零部件是否已经全部安装完毕，每一个管、阀门是否已经正常上下操作。

2.冷却水的水位应保持在规定水平内，冷却水的水质应符合国家规定标准。

3.机组运行时，操作人员应严格按照操作要求和规定操作流程进行操作，不得随意改变任何机组参数。

制冷机选型及设计要求制冷机是一种用于降低或维持特定物体或空间温度的设备。

它通常由压缩机、冷凝器、膨胀阀和蒸发器等几个主要组件组成。

制冷机的选型和设计涉及许多因素，包括制冷负荷、制冷剂、能效、可靠性和安全性等。

首先，制冷机的选型需要考虑制冷负荷。

制冷负荷是指在特定条件下需要制冷的物体或空间所需的热量的量度。

它影响了制冷机的功率大小和制冷能力。

制冷负荷的计算通常涉及物体或空间的尺寸、环境温度和所需的温度差等因素。

其次，选择合适的制冷剂是制冷机选型和设计的关键因素之一、制冷剂是在制冷循环中流动，并通过相变吸收热量和放出热量的介质。

制冷剂应具有适当的蒸汽压力和温度特性，以确保制冷机可以正常工作。

此外，制冷剂的选择还需要考虑环境影响和可持续发展等因素。

第三，能效是制冷机选型和设计的重要考虑因素之一、能效通常可通过制冷系统的能耗来评估。

高能效的制冷机可以降低能源消耗和运营成本，同时对环境产生较少的负面影响。

选择高效的压缩机和其他组件，采用节能措施和优化制冷系统布局都可以提高制冷机的能效。

此外，制冷机的可靠性和安全性也是设计要求的重要考虑因素。

制冷机在长期运行过程中应能保持稳定的性能和工作状态，并可应对不同的工作条件和负荷。

为了确保制冷机的可靠性和安全性，设计人员需要考虑选用高质量的组件和材料，合理安排设备布局，提供必要的保护和监控装置等。

此外，为了实现持续运行和方便维护，制冷机的设计还应考虑易于操作和维护。

为设备提供足够的维修和保养空间，设计易于操作和检修的控制系统，以及提供充足的维护支持和培训等，这些都有助于确保制冷机能够长期稳定运行。

总之，制冷机的选型和设计需要考虑制冷负荷、制冷剂、能效、可靠性和安全性等诸多因素。

合理的选型和设计能够保证制冷机在实际应用中具有良好的性能和可靠性，并具备较高的能效和安全性。

一、技术要求1. 冷水机组技术要求1.1 机型：螺杆冷水制冷机组1.2 输入电源：380VAC± 10% 50hz ；1.3 主机数量：台2．单机主要技术参数和要求2.1 额定制冷量：万大卡/ 小时。

2.2冷媒水：采用脱盐水，出水温度7 C;2.3冷却水：进水温度32 C,压力0.25-0.35MPa2.4 制冷负荷调节围：10-100%无级调节;容积可调。

2.5 电机、压缩机（公司自己的品牌）型式应安全可靠，机组采用直接启动。

轴封（结构为开启式时）为约翰弗兰产品。

正常运行时间40000 小时。

2.6 要求机组的蒸发器、冷凝器、油冷器换热管均采用高效换热管（规格型号），进出水压力损失低于0.08Mpa。

冷水、冷却水水室最高承压I.OMpa以上。

蒸发器、冷凝器为二流程，接口法兰采用标配法兰连接。

2.7 要求机组冷冻油，制冷剂整机配套出厂，所配备的附件，保温层齐全，如隔振垫等。

2.8制冷剂采用R22,并提供相应的检漏仪器。

2.9 冷冻油可在国购买, 应提供冷冻油的准确型号（牌号）。

同时表明供油方式。

3. 控制系统：3.1控制系统采用PLC或全自动微电脑控制，能实现手动/自动切换，微电脑计量采用国际单位制，能对油压、油温、吸排气压力、冷媒水、冷却水进出口温度等参数进行计量、控制、调节、保护，能显示运行时间。

并能提供安全保护，连锁控制和冷量控制等功能，要求全中文操作系统。

3.2 机组有异常报警及显示报警原因功能3.3 机组应具有良好的部分负荷性能，当冷媒水温度偏离设定值时，能自动调整负荷及开、停机。

3.4 机组具有多种异常停机保护功能，如冷却水、冷媒水断水停机保护（水流开关或其他），排气压力高、吸气压力低，油压低停机以及过压欠压保护等连锁功能。

3.5 机组应具有延时启动及重复启动功能。

3.6 增配操作室微机显示功能，在操作室可以显示制冷机各运行参数。

4. 随机技术资料齐全(至少三套完整的技术资料) ，至少应包括：4.1 供货商应提供设备的说明书及设备的安装、维修手册。

制冷机组作业安全操作规范为了确保制冷机组作业的安全性，保护员工的生命财产安全，提高工作效率和质量，制定了以下的安全操作规范：一、工作前的准备1.工作人员必须具备必要的岗位培训和操作证书，了解相关安全操作规范。

2.工作人员应穿戴合适的劳动防护用品，包括安全帽、防护眼镜、耳塞、防护服等。

3.工作人员应确保制冷机组及其周围环境干净整洁，不存在杂物、油污等。

4.工作人员需要熟悉制冷机组的构造、工作原理和控制系统。

5.工作人员应查看是否有明显的机组故障或异常，如有应及时报告上级或相关维修人员。

二、操作规范1.在操作制冷机组之前，必须确认其电源是否已切断，并进行锁定、标识。

2.对于需要进行机械维修和检修的部位，必须通过启动保护装置或其他方式，确保人员的安全。

3.在进行户外机组的操作时，必须防止下方有人员或其他障碍物。

4.运行过程中，应定期检查机组的工作状态和运行指示，如有异常应及时报告。

5.在清洁和维护机组时，必须使用适当的工具和设备，并遵循相关操作规范。

6.禁止在机组的外部或内部存放易燃、易爆物品。

7.禁止未经许可拆卸、更换机组部件或调整控制参数。

8.当机组出现异常声音、异味、冒烟等情况时，应立即停机并报告相关人员。

9.在进行高空作业时，必须戴好安全带，并遵守安全防护规定。

10.在进行机组检修和维护工作时，必须停用相关设备的电源，并对操作区域进行合理的警示和安全防护。

三、紧急情况处理1.在发生机组事故或紧急情况时，应立即切断电源、气源，并使用适当的灭火器材进行扑灭。

2.在机组起火时，应尽量关闭相应的阀门，并按规定启动消防系统。

3.在发生人员伤害或身体不适时，应立即停止工作，进行紧急救治并报告上级。

4.在发生机组漏水或泄露时，应及时采取措施防止其进一步扩散，如需要撤离人员，应按照事先制定的紧急撤离方案执行。

四、事故记录和整改1.对于发生的机组事故和相关紧急情况，应进行详细记录，并进行事故的分析和整改。

2.分析事故原因，查找隐患，并采取相应的措施进行纠正，确保以后不再发生类似事故。

制冷机工业制冷机低温制冷机安全操作及保养规程1. 前言制冷机是一种用于制冷的机械设备，广泛应用于食品、医药、化工等行业。

其中工业制冷机、低温制冷机在冷链物流、医药、化工等领域中起到重要作用。

然而，在使用制冷机的过程中，由于操作不当、保养不善等原因，常常发生事故，给生产和人员带来不小的危害。

因此，科学地使用制冷机、加强制冷机的保养，不仅是企业合法经营的保障，也是对人员的关爱。

2. 安全操作规程2.1 基础安全要求在使用制冷机时，需要注意以下基础安全要求：1.制冷机应放置在通风、干燥、温度适宜、无腐蚀性气体的环境中。

2.制冷机应有专人负责操作，操作人员应接受专业培训，熟悉制冷机的操作规程，了解制冷机的性能和结构，掌握操作要领，避免因操作失误而造成事故。

3.制冷机必须安装并使用重要的安全保护装置，如压力表、热保护开关、小启动器等。

4.在操作制冷机之前，要进行必要的检查，确保设备的各项参数正常。

若发现异样现象，应及时停机进行排查。

5.禁止在制冷机周围堆放易燃、易爆物品，保持制冷机周围的清洁和整洁。

6.制冷机回收的废气应根据相关要求处理，不能将其直接排放到大气中。

2.2 操作要求1.开机前，操作人员必须穿戴好相应的劳保用品，如防护眼镜、手套、防护鞋等。

2.操作人员应熟悉制冷机的各个控制器、调节器等设备，并按照操作规程进行操作。

3.开机后要核对压力表、温度计等设备的数据，确保设备正常运行。

4.在制冷机的排气口、排风口等处需要安装相应的防护装置，防止人员误触，造成人身伤害。

5.操作结束后，应及时关闭设备，切断电源，并进行日常机械装置的维护。

2.3 紧急情况处理要点在制冷机操作过程中，可能会出现突发情况，如高温、高压、泄漏等。

机组操作人员应急随危变化，做好以下应急措施：1.快速关掉制冷机电源，并通知相关职员赶至现场处理。

2.利用压力表和温度计等设备进行实时控制，避免设备发生过高压、过低温等异常状况。

3.发生泄漏时，操作人员应佩戴呼吸器、防护服等防护用品，进行泄漏物质的清理和处理。
