最新整理斗轮机土方工程作业指导书.docx

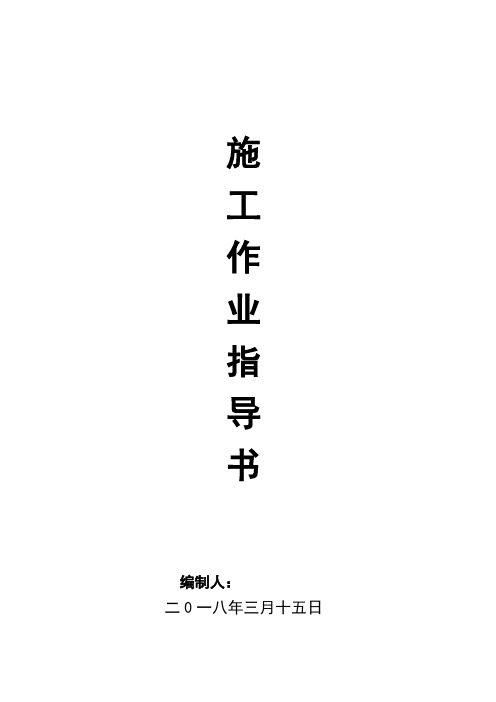

施工作业指导书编制人：二0一八年三月十五日目录第一章编制说明 (1)1.1综合说明 (1)1.2 承诺 (4)1.3工期目标 (4)1.4工程质量目标 (4)1.5现场管理 (4)1.6与相邻标段施工单位的协作 (4)1.7与当地政府及主管部门的协调 (4)1.8工程保修 (4)1.9编制依据 (5)第二章工程概述 (6)2.1自然条件 (6)2.2工程范围及规模.............................. . . . . . .62.3工程特点 (6)第三章施工总体部署和方法 (9)3.1施工总体部署 (9)3.2部署的原则 (9)3.3作业部署 (10)3.4工期部署 (10)3.5技术准备 (11)3.6施工准备 (12)3.7现场准备 (13)3.8施工区域划分 (13)3.9机械设备选用 (14)3.10 施工测量 (14)3.11测量控制系统 (14)3.12土石方施工测量 (14)3.13 测量仪器 (15)3.14 放样方法 (15)3.15 主要施工方法 (16)3.16 土石方开挖施工 (16)3.17 施工步骤 (17)3.18临时降排水施工 (18)3.19 排水沟、截水沟砌筑 (18)3.20工程重点、难点的主要施工技术和方法 (20)3.21工程的重点和难点 (20)3.22 施工重点、难点的分析及相应解决方案 (21)3. 23 组织对策及措施. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21第四章施工管理及各项保证措施 (24)4.1 施工管理体系 (24)4.2 质量保证措施 (33)4.3 雨季、夜间施工措施 (35)4.4 施工技术保证措施 (38)4.5 工期保证措施 (40)4.6 施工安全措施 (42)4.7文明施工、环境保护措施 (48)4.8 施工用电 (52)4.9 施工用水 (52)4.10 施工用地围蔽 (52)4.11文明施工管理 (52)4.11 附表图. . . . . . . . . . . . . . . . . . . . . . . .. . ... .56附表一：拟投入本项目的主要施工设备及生产能力表 (56)附表二：拟配备本项目的试验和检测仪器设备表 (59)附表三：劳动力计划表 (60)附表四：临时用地表 (62)附表五：质量通病分析及预防措施 (63)第一章编制说明1.1综合说明本施工组织设计按照指挥部要求及所了解的资料，拟在四川区域境内开挖三百二十亿立方米土石方工程项目（320亿m3土石方挖、运、爆破，下挖深度50m，运距25KM,分为七个板块，每个板块约45.7亿立方），每个板块可分配五个班组，每个班组完成工作量9.14亿方。

斗轮机基础工程施工作业指导书1、适用范围本方案适用于燃煤发电机组工程煤场C4D斗轮机基础工程。

2、编制依据2.1 岩土工程勘察报告2.2 电力设计院设计的《C4D斗轮机基础施工图》F211102S-T57022.3 《电力建设施工质量验收及评价规程第1部分：土建工程》DL/T5210.1-2012 2.4 《工程建设标准强制性条文（电力工程部分）》2011年版2.5 《工程建设标准强制性条文（房屋建筑部分）》2013年版2.6 《电力建设安全健康与环境管理工作规定》国电电源（2002）49号2.7 《电力建设安全工作规程第1部分：火力发电厂》DL5009.1-20022.8 《建筑工程施工质量验收统一标准》GB50300-20012.9 《混凝土质量控制标准》GB 50164-20112.10 《建筑施工手册》第四版2.11 《建筑施工计算手册》第二版2.12 《现行建筑施工规范大全》(修订缩印本)2.13 《施工现场临时用电安全技术规范》 JGJ46-20052.14 《钢筋焊接及验收规范》 JGJ18-20122.15 《钢筋机械连接技术规程》 JGJ107-20102.16 《混凝土结构工程施工质量验收规范》GB50204-2002(2011年版)2.17 《混凝土强度检验评定标准》GB/T50107-20102.18 《B标段土建专业施工组织设计》2.19 《危险性较大的分部分项工程安全管理办法》建质（2009）87号2.20 《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130-20112.21 《建筑地基基础工程施工质量验收规范》 GB50202-20023、工程概况及主要工程量3.1 工程概况本工程C4D斗轮机基础为两条条形基础，位于煤场区域东侧，本单项工程正常使用年限为50年，环境类别为二类a，地基基础设计等级为乙级，工程安全等级为2级，C4D斗轮机基础桩采用C80预应力混凝土管桩PHC500AB100,C4D斗轮机基础总长333.8m，宽度为13m，轴线坐标A1=1276.50、B1=618.95, A2=942.70、B2=618.95。

土方工程作业指导书1. 简介本文档旨在为土方工程作业提供详细的指导。

土方工程是指对地面进行切割、填筑、平整和整理等工作，常见于建筑、道路和基础设施等工程中。

本指导书将介绍土方工程的基本原理、施工步骤、安全注意事项等内容。

2. 准备工作在进行土方工程作业之前，需要进行一些准备工作，包括：•获取施工图纸和相关资料•确定施工区域边界•安排人员和机械设备•准备土方工程所需的材料和工具3. 施工步骤3.1 清理施工区域在开始土方工程作业之前，首先要对施工区域进行清理，包括清除杂草、石块和垃圾等。

3.2 测量和标记根据施工图纸和设计要求，对施工区域进行测量，并使用标杆或标线进行标记，以指导土方作业的进行。

3.3 切割和挖掘根据土方设计要求，使用挖掘机等机械设备进行切割和挖掘工作。

注意操作机械设备时要保持安全，避免破坏周围的结构和管线。

3.4 填筑和压实根据土方设计要求，将挖掘出的土方填入挖掘区域，并使用压路机等设备进行压实，以提高土方的稳定性。

3.5 平整和整理对填筑土方进行平整和整理，保证施工区域的平整度和表面质量。

4. 安全注意事项在进行土方工程作业时，必须注意以下安全事项：•严格按照作业计划和程序进行作业，确保操作规范和安全。

•确保施工区域的周围没有人员和障碍物。

•操作机械设备时，必须经过培训和持证。

•检查挖掘区域的周围是否有地下管线，需要在挖掘之前标记和保护。

•在施工现场设置警示标志和围栏，避免他人误入危险区域。

5. 施工质量控制为确保土方工程的施工质量，需要进行以下质量控制措施：•对挖掘深度、填筑层厚度、压实度等参数进行检查和记录。

•定期使用测量仪器对施工区域进行测量，确保施工符合设计要求。

•对土方工程进行图纸核对和质量验收，确保施工质量满足要求。

6. 环境保护措施土方工程施工过程中，需要注意对周围环境的保护。

以下是一些常见的环境保护措施：•控制施工现场的扬尘和噪音污染。

•合理利用和处理挖掘出的土方和废弃物。

土方工程作业指导书前言土方工程是建筑工程建设中一个重要工程类别。

土方工程施工, 是建筑工程建设中不可或缺的环节。

为了能顺利完成土方工程施工过程，建议施工人员认真阅读本指导书，掌握基本的作业知识和方法，以确保安全施工。

土方工程作业环境及作业资料准备在进行土方工程的作业之前，必须确定作业环境和资料信息，将作业区域周边障碍物、威胁物等处理完毕，同时准备好通风器材、安全帽、安全绳、标志牌、安全网等作业必须物品，严格按照《工程项目安全技术操作规程》进行施工。

施工人员应提前了解所进行的土方工程性质、土壤条件、场地环境，以及所需的施工设备、机具和工具、材料配备，明确施工计划和施工质量控制要求，排除可能出现的影响安全、质量和进度的因素，保障土方工程施工的顺利进行。

土方工程作业步骤1.施工现场环境处理：施工现场应按规定清理、整平准备施工，保持作业场地干燥、整洁、无积水和泥泞。

2.土方开挖：先按工程要求确定土方开挖的深度、宽度、长度和坡度等，根据土质情况和开挖密度等因素确定土方开挖的高宽比。

根据实际情况，挑选合适的施工设备，根据现场实际情况，按照“先浅后深，先宽后窄，先大后小”的原则，逐步实施土方开挖。

3.土方填筑：在土方开挖后，根据工程要求来填筑土方，根据设计要求进行填筑和整形。

填筑的土方应保持湿度适中，以利于填筑压实，同时保证填筑土方的均匀性，整形平整度和垂直度达标，以确保工程质量。

4.土方压实：土方填筑后必须对土方进行压实。

根据设计要求选择相应的压实方式、设备、压实次数和压实压力。

压实设备应选择合适的压路机、振动式压实机、平板压实机等。

压实完毕后，土方表面应平整、光洁、密实，以确保工程质量。

5.工作场地的清洁：土方施工完毕后，应对作业场地进行清洁，清理构筑物、残土、破碎砖块、木材、铁件等作业废料，避免对环境造成影响。

安全注意事项1.在土方工程施工过程中，必须注意安全和劳动保护，文明施工。

2.在非机械性开挖时，应埋设围墙、围网，严格控制施工区域人员进入。

1．目的为规范和加强斗轮机安装作业，加强安全文明施工，明确作业步骤和要求，特制定此作业指导书。

2．适用范围适用于****电厂工程DQ1600/1600.30折返式斗轮堆取料机的安装作业。

3．编制依据3.1斗轮机随机机械图纸；3.2斗轮机安装技术条件及调试、试验规程3.3《电力建设施工及验收技术规范》锅炉机组篇；3.4《火电施工质量检验及评定标准》；3.5《电力建设安全工作规程》火力发电厂篇。

（DLS009.1-2002A）4．作业项目概述本期工程煤场布置1台型号为DQ16030的折返式斗轮堆取料机。

斗轮堆取料机由斗轮机构、上部金属机构、悬臂胶带机、主机梯子平台、俯仰液压系统、回转机构、转盘、门座、行走机构、中部料斗、尾车、尾车梯子平台、洒水装置、电气室、司机室、电气系统、配重组等组成。

其中悬臂胶带机带宽1400mm，带速3.15m/s；斗轮转速6.65r/s，取料、堆料生产能力为1600t/h；堆取料高度，轨上8.5m、轨下1.5m；回转角度堆料±110°、取料±165°。

5．作业准备5.1人员配备☐施工负责1人☐技术负责1人☐安装钳工 6人☐起重工 4人☐电火焊工7人☐电工 2人☐安全员 1人☐测量 1人5.2机具配备☐50t履带吊一辆☐90t汽车吊一辆☐斯太尔货车一辆☐10t叉车一辆☐电焊机 4台3)工器具配备☐钢丝绳φ19.5-（6×37+1）-170-14m 2对☐钢丝绳φ24-（6×37+1）-170-14m 2对☐钢丝绳φ26-（6×37+1）-170-14m 2对☐链条葫芦2t 4只☐链条葫芦3t 4只☐链条葫芦5t 4只☐八股头 10根☐道木 30根☐卸扣12t、6.8t、3.6t、2.7t 各4只☐白棕绳φ15—40m 1根☐钳工常用工器具 2套☐气割工具 2套☐电、火焊工具 2套☐吊线锤 2只☐水平仪一台☐50m卷尺 1把☐5m卷尺 1把☐1m钢直尺 1把☐其它小型工具锉刀、螺丝刀等若干6．作业条件6.1施工图纸已会审，设计文件和厂家提供的技术文件已齐全，施工组织设计和施工方案已获批准，已进行技术交底；6.2设备和材料具有质保资料和质保书，符合质量要求；6.3斗轮机轨道已安装结束并验收合格，记录完善，并办理交接验收签证；6.4土建和上道工序安装的剩余材料和杂物已清除干净,垫层回填土结束并夯实，场地平整，道路畅通；6.5设备材料堆放整齐，标识齐全，以防误用；6.6施工区域通道清理完毕，道路畅通，地面平整，满足设备倒运及吊车停位要求；6.7作业场所应配置二氧化碳干粉灭火器若干。

目录一、工程概述 (1)二、主要设备及技术参数 (1)三、编制依据 (2)四、施工器具及人员准备 (2)五、精细化施工作业方案 (4)六、施工工艺流程及标准 (6)七、洁净化施工注意事项 (12)八、绿色环保施工及环境注意事项 (14)九、成品保护措施 (15)十、安全控制措施及危险点分析 (16)十一、施工应急救援措施预案 (42)十二、重要环境因素辨识 (43)十二、措施性材料 (46)十四、强制性条文 (47)附：履带吊工况表一：工程概述兰州热电异地扩建工程2×350MW燃煤机组输煤系统设计安装2台大连华锐重工集团生产的斗轮机，1台为DQL600/1500.35斗轮堆取料机，1台为QL600.35斗轮取料机。

两台设备共用一套基础设施，同轨布置。

DQL600/1500.35斗轮机是一种高效的散状物料装卸设备，广泛适用于电厂矿山等场所。

工作效率高，操作方便，设备重量367.359吨。

QL600.35斗轮取料机只适用于物料的取料，结构简单，操作方便，经济性设备重量242.454吨两台设备与地面的胶带输送机系统协同工作，实现物料的堆取料机械自动化作业。

DQL600/1500.35斗轮机前臂俯仰与斗轮为液压传动方式，尾车部分采取液压方式。

QL600.35取料机前臂俯仰与斗轮为液压传动方式。

其它均采用机械传动方式。

DQL600/1500.35斗轮机由斗轮装置、悬臂皮带机、俯仰钢结构、前臂钢结构、回转钢结构、回转装置、走行装置、尾车、操作系统、电器系统、降尘系统、润滑系统，液压系统等组成。

QL600.35取料机由斗轮装置，悬臂皮带机、俯仰钢结构，前臂钢结构、回转钢结构、回转装置，走行装置、操作系统、电器系统、降尘系统、润滑系统、液压系统等组成。

二：主要技术参数1．生产能力DQL600/1500.35斗轮堆取料机取料能力600吨/小时，堆料能力1500吨/时。

堆取料高度轨上12米，轨下1.5米。

目录一、适用范围二、编制依据三、工程概况及主要工程量汇总四、参加作业人员的资格、要求及数量五、施工中工器具仪器、仪表的规格和要求六、施工技术措施七、相关强制性标准条文八、职业安全卫生及文明施工措施九、环境管理十、危险源辨识及预控措施十一、职业安全健康危害和环境因素风险控制计划一、适用范围本作业指导书适用于开滦古冶煤矸石坑口电厂（2×300MW机组）工程斗轮机基础施工。

二、编制依据2.1 施工图纸F849S-T05462.2《电力建设施工质量验收及评价规程》第1部分：土建工程DL/T 5210.1-20122.3《建筑工程施工质量验收统一标准》GB50300-20012.4《混凝土结构工程施工质量验收规范》GB50204-20022.5《国家电网公司基建安全管理规定》及《电力建设安全工作规程》DL5009.1-20022.6《施工手册》第五版2.7《混凝土结构工程施工规范》GB506666-20112.8《工程建设标准强制性条文电力工程部分》2011年版2.9《建筑地基基础工程施工质量验收规范》GB50202-20022.10《建筑基坑工程监测技术规范》(GB50497-2009)2.11《施工现场临时用电安全技术规范》（JGJ46-2005)三、工程概况及主要工程量汇总开滦古冶煤矸石坑口电厂（2×300MW机组）工程斗轮机基础工程，基础为现浇混凝土条形基础，抗震设防烈度为8度，场地已经过强夯处理，基础工程采用C30混凝土，保护层40mm。

钢筋采用一级HPB300、三级HRB400，纵向钢筋采用机械连接，钢材采用Q235B，焊条采用E43XX，基础每隔12米左右设置伸缩缝，缝宽20mm，内填沥青麻丝。

序号名称工程量1 钢筋140t2 模板2000m23 混凝土1000m3四、参加作业人员的资格、要求及数量4.1作业人员的资格要求，且必须通过三级安全教育。

，方可进入施工现场，须具有较强的质量、安全意识。

斗轮机土方工程作业指导书斗轮机是一种先进的土方作业机械，其作业效率高，适用范围广。

为了保证斗轮机土方工程的安全、高效和质量，必须制定一份完善的作业指导书。

下面就是一份斗轮机土方工程作业指导书。

一、斗轮机基础知识斗轮机在进行土方工程时，必须要了解其机械结构和使用方法，掌握斗轮机的基本知识。

斗轮机由底盘、转向系统、传动系、斗轮轮系、斗轮机构、液压系统、控制系统等组成，其主要参数有斗轮轮径、推力、功率、行进速度、斗轮机构工作容积等。

二、斗轮机土方工程作业前的准备1. 土方工程前必须对场地进行分析，确定土方工程的范围和要求，进行场地清理。

如果场地上有石头和大块木材，则必须清除，在斗轮机作业时会对斗轮机造成损伤。

2. 在正式斗轮机工作之前，必须对斗轮机进行检查和维护，保证其良好的机械状态。

具体操作包括：（1）检查发动机，确保其正常起动和工作；（2）检查斗轮机液压系统，检查液压油量和质量，保证动作平稳；（3）检查斗轮轮系，确保轮胎、轮辋无损坏；（4）检查斗轮机构，确保其工作正常且润滑良好。

3. 对土方工程现场进行安全检查，确保斗轮机在工作过程中无危险，如地面情况平稳、斗轮机轨迹清晰等。

三、斗轮机土方工程作业过程中的操作1. 选择合适的液压油压力，能够满足斗轮机的使用要求。

2. 确保斗轮机行进方向正确，如需转向或返回，则需要正确使用转向系统。

3. 斗轮机运行过程中应该保持良好的速度，轮轮轨迹应保持平直，不得出现扭曲或偏移。

4. 斗轮机进行土方作业过程中，应该控制斗轮机器的车速和推进力，适应现场土质情况，避免卡车滑动，影响作业效率。

5. 斗轮机斗轮机构工作容积应根据场地尺寸和土质状况进行合理设计和使用。

6. 遇到不同种类及尺寸的土壤和岩石，必须进行不同的整土作业，如浅交叉、深交叉、刨切等。

四、斗轮机使用注意事项1. 斗轮机进行工作时，必须保持工作设备的正常，斗轮机每时每刻的路面线路应该保持清晰，以避免斗轮机的损坏。

一﹑工程概况1.1工程概况河北京能涿州热电新建项目一期2×350MW超临界机组工程为新建供热电厂，规划容量为4×350MW供热机组，本期建设2×350MW超临界燃煤供热机组，同步建设烟气脱硫、脱硝装置。

厂址位于涿州市北约8km处的东仙坡镇内，北与北京市房山区为邻，西距东仙坡镇政府约1000米，京广铁路西侧约1000米。

斗轮机基础为现浇钢筋混凝土条形基础，具体位置（A=1616.00,B=802.9～974.7）。

本次施工为土方开挖，一次性开挖到设计标高上30cm。

具体作业范围为215.35m*8.35m*2。

1.2工程地质条件1.2.1地形地貌依据对场地自然标高进行测量，场地平均标高:33.7m。

基坑开挖至-2.9m。

1.2主要工作量及工期：1.2.1工程量：本工程本次开挖土方工程量为：3600m3;1.2.2施工工期：2015年08月06日至2015年09月25日；二、编制依据2.1图纸2.1.1《斗轮机基础图施工图》F1226S-T0567。

2.2 技术规范标准2.2.1《电力建设施工质量验收及评价规程_第1部分：土建工程》DLT5210.1-20122.2.2《建筑地基基础工程施工质量验收规范》 GB50202-20022.2.3《建筑边坡工程技术规范》GB50330-20022.2.4《建筑基坑工程技术规程》 JGJ120-20122.2.5《电力建设安全工作规程》第一部分（火电发电厂） DL5009.1-20142.2.6《工程建设标准强制性条文》2013版三、作业条件3.1施工图纸会检完毕，会检中存在的问题已有明确的处理意见；3.2 具备开工条件的有关书面资料；3.3 根据业主提供的全场坐标控制网络和高程控制点以及斗轮机基础施工图的坐标点确定其平面位置，用石灰粉在地面上放出开挖边线；3.4临时出土道路施工准备工作已完成；3.5施工机具已进场；3.6组织施工人员进行技术、安全交底；3.7劳动力组织及机具配备情况；3.8斗轮机定位放线需经过监理、甲方复测合格后方可进行开挖作业；3.9.1 劳动力组织有关的使用证、能力鉴定等数据齐全备查。
