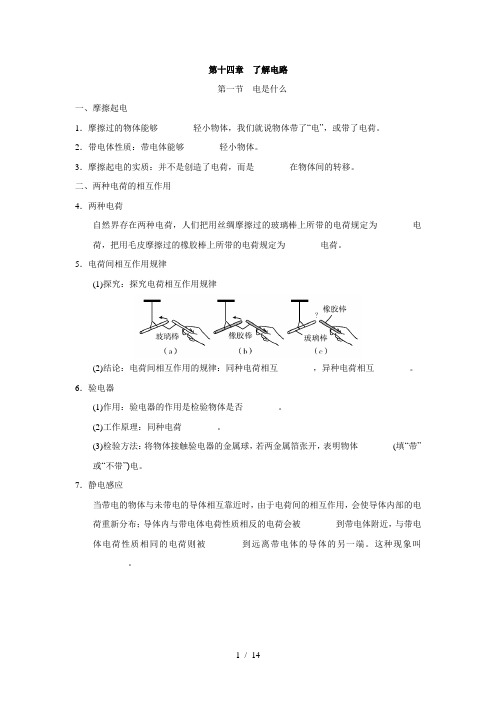

第十四章了解电路第一节电是什么一、摩擦起电1．摩擦过的物体能够________轻小物体，我们就说物体带了“电”，或带了电荷。
2．带电体性质：带电体能够________轻小物体。
3．摩擦起电的实质：并不是创造了电荷，而是________在物体间的转移。
二、两种电荷的相互作用4．两种电荷自然界存在两种电荷，人们把用丝绸摩擦过的玻璃棒上所带的电荷规定为________电荷，把用毛皮摩擦过的橡胶棒上所带的电荷规定为________电荷。
5．电荷间相互作用规律(1)探究：探究电荷相互作用规律(2)结论：电荷间相互作用的规律：同种电荷相互________，异种电荷相互________。
6．验电器(1)作用：验电器的作用是检验物体是否________。
(2)工作原理：同种电荷________。
(3)检验方法：将物体接触验电器的金属球，若两金属箔张开，表明物体________(填“带”或“不带”)电。
7．静电感应当带电的物体与未带电的导体相互靠近时，由于电荷间的相互作用，会使导体内部的电荷重新分布；导体内与带电体电荷性质相反的电荷会被________到带电体附近，与带电体电荷性质相同的电荷则被________到远离带电体的导体的另一端。
这种现象叫________。
第二节让电灯发光一、电路的组成及其作用1．电路的组成用导线把________、用电器、开关等连接起来组成一个________，就称为电路。
2．各组成部分作用电源的作用是为电路提供________，使电路保持持续的电流；用电器的作用是把电能转化为人们需要的能量；开关的作用是控制电路的________；导线的作用是将各元件连接起来，形成电流通路。
二、通路、开路和短路3．电流的形成及其方向(1)电荷的________形成电流。
物理学中把________定向移动的方向规定为电流的方向。
(2)在电路中，电流从电源的________极流出，经过用电器、导线等流回电源的________极。
沪科版九年级物理第十四章了解电路作图题专题（附答案）沪科版九年级物理《第十四章_了解电路》作图题专题1、在图中电路元件位置不动，将图中L和L连接成串联电路。
122、根据图中的实物接线图，画出电路图。
3、根据如图所示的电路图，把实物元件连接起来。
4、某大型宾馆设有地下停车声场。
地下值班室的工作人员通过操纵室内的开关，使想存车的司机通过入口处的红绿灯便可知停车场内是否有空车位。
要求:红灯亮，无车位;绿灯亮，有车位。
请你设计满足上述要求的电路。
5、根据下图的实物图画出其电路图。
6、将一个固定在绝缘底座上的带电小球靠近一个金属圆筒后，圆筒中带负电的电子几乎集中到圆筒的B端，如图所示。
(1)请在图中画出金属圆筒A端所带电荷的种类。
(2)标出带电小球所带电荷的种类。
17、如图所示，L、L是灯泡，且两灯均正常发光，“O”处可以连接电流表、电压表测量12电路中的电流、电压，请在“O”内画出相应的电表符号。
8、如图所示，请用笔画线代替导线完成电路连接。
要求:L、L并联，电流表测量通过12L的电流，开关控制整个电路中的电流，导线不能交叉。
19、请把图中各元件连接成并联电路，要求导线不交叉(三灯均并联)。
10、图中两灯并联，S是总开关，S只控制灯泡L，请将所缺的导线补上。
1111、在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。
补上后要求:闭合开关S后，灯L和L都能发光，且电流表只测量通过灯L的电流。
12212、两块竖直放置并相互平行的金属板分别带有正电荷和负电荷，现从两板之间的上方释放一个带负电的小球，如图所示。
请画出小球从图示位置运动到两板下方这一过程的大致路径。
213、按照甲图所示的电路图，将图乙中各个元件连接起来(用铅笔画线表示导线)。
14、现在小灯泡L和L，开关S和S，电源和导线若干，请在虚线框内设计一个电路图121 2同时满足下列要求。
(1)当S断开时，L和L都不亮; 112(2)当S闭合，S断开时，L、L都亮; 1212(3)当S、S都闭合时，L亮、L不亮。

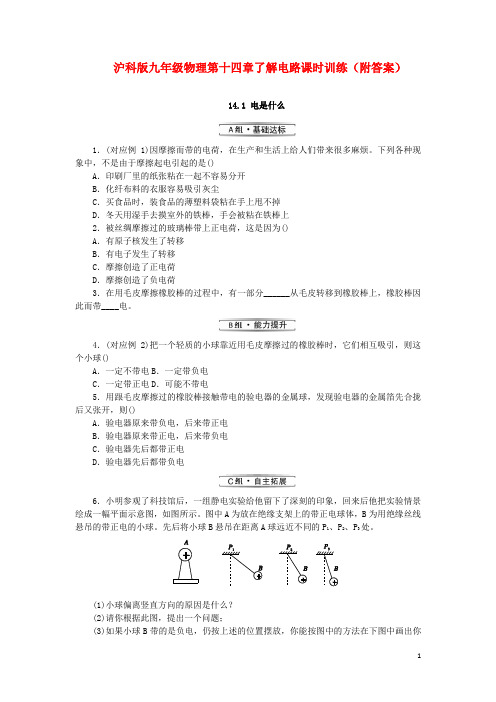

沪科版九年级物理第十四章了解电路课时训练（附答案）14.1 电是什么1．(对应例1)因摩擦而带的电荷，在生产和生活上给人们带来很多麻烦。
下列各种现象中，不是由于摩擦起电引起的是()A．印刷厂里的纸张粘在一起不容易分开B．化纤布料的衣服容易吸引灰尘C．买食品时，装食品的薄塑料袋粘在手上甩不掉D．冬天用湿手去摸室外的铁棒，手会被粘在铁棒上2．被丝绸摩擦过的玻璃棒带上正电荷，这是因为()A．有原子核发生了转移B．有电子发生了转移C．摩擦创造了正电荷D．摩擦创造了负电荷3．在用毛皮摩擦橡胶棒的过程中，有一部分______从毛皮转移到橡胶棒上，橡胶棒因此而带____电。
4．(对应例2)把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互吸引，则这个小球()A．一定不带电B．一定带负电C．一定带正电D．可能不带电5．用跟毛皮摩擦过的橡胶棒接触带电的验电器的金属球，发现验电器的金属箔先合拢后又张开，则()A．验电器原来带负电，后来带正电B．验电器原来带正电，后来带负电C．验电器先后都带正电D．验电器先后都带负电6．小明参观了科技馆后，一组静电实验给他留下了深刻的印象，回来后他把实验情景绘成一幅平面示意图，如图所示。
图中A为放在绝缘支架上的带正电球体，B为用绝缘丝线悬吊的带正电的小球。
先后将小球B悬吊在距离A球远近不同的P1、P2、P3处。
(1)小球偏离竖直方向的原因是什么？(2)请你根据此图，提出一个问题；(3)如果小球B带的是负电，仍按上述的位置摆放，你能按图中的方法在下图中画出你想象中的平面示意图吗？14.2 让电灯发光1．下列器材中不属于用电器的是()A．电灯B．电熨斗C．开关D．空调2．(对应例2)下图的四个电路中，符合电路组成条件且连接正确的是()3．(对应例1)在闭合电路中，电源外部的电流方向是从电源的____极流向______极。
4．(对应例4)在如图所示的电路中：(1)当S1、S2都断开时，称为____路；(2)当S1、S2都闭合时，称为____路；(3)当S1闭合、S2断开时，称为____路。

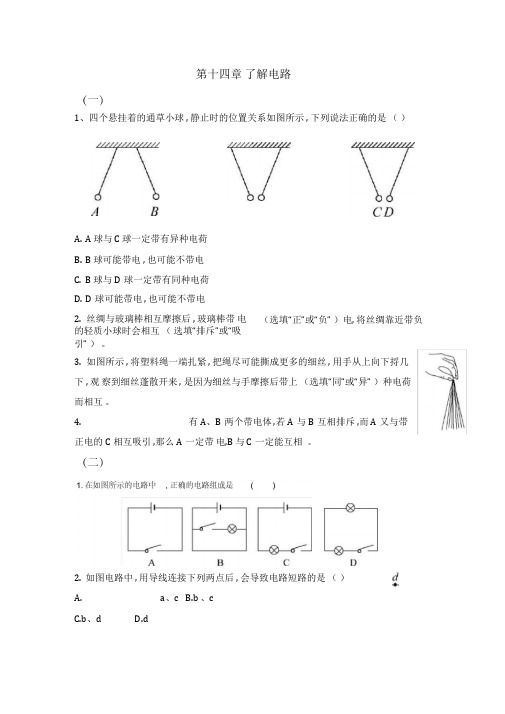

第十四章 了解电路1、四个悬挂着的通草小球 , 静止时的位置关系如图所示 , 下列说法正确的是 （ ）A. A 球与 C 球一定带有异种电荷B. B 球可能带电 , 也可能不带电C. B 球与 D 球一定带有同种电荷D. D 球可能带电 , 也可能不带电2. 丝绸与玻璃棒相互摩擦后 , 玻璃棒带 电的轻质小球时会相互 （ 选填“排斥”或“吸引” ） 。
3. 如图所示 , 将塑料绳一端扎紧 , 把绳尽可能撕成更多的细丝 , 用手从上向下捋几下 , 观 察到细丝蓬散开来 , 是因为细丝与手摩擦后带上 （选填“同”或“异” ）种电荷 而相互 。
4. 有 A 、B 两个带电体 ,若A 与B 互相排斥 ,而 A 又与带正电的 C 相互吸引 ,那么 A 一定带 电,B 与 C 一定能互相 。
2. 如图电路中 , 用导线连接下列两点后 , 会导致电路短路的是 （ ）A.a 、c B.b 、c C.b 、d（选填“正”或“负” ）电, 将丝绸靠近带负D.d3. 小明设计并制作了一个“盲人水杯”, 其工作原理如图所示。
杯中近杯口处 A 点是水位器 的两个触点 , 当杯中的水位到达 A 位置时 , 水位器会自动发出音乐声 ,表示水已盛满。
杯口处 两个触点的作用相当于 ( ), 要使小灯泡发光 ,a 、 b 两处可连接的电路元件 A. a 、b 两处都接开关B. a 、b 两处都接导线C. a 处接电源 ,b 处接开关D. b 处接电源 ,a 处接开关5. 短路和开路是电路中常见的故障A.导线C.用电4.( 多选 )如图所示的电路中D. 电源列四幅图中有短路现象的是 ( )6.家庭电路中经常出现的故障有 : 灯泡的灯丝断了、灯头内的电线断了、灯头或开关等处的接线松动。
这些现象都属于, 而如图所示的情况属于7. 电风扇中它电路 , 直立时 , 它电路。
（均选填“断开”或“闭合” ）8.如图所示 ,当开关 S1、S2断开时,电路是;当S1闭合、S2断开时 ,电路是;当S1、S2都闭合时 , 电路是。
沪科版九年级物理上册第十四章了解电路班级：姓名：时间：第一节电是什么1．小明去超市买水果时发现，薄膜塑料袋的袋口合在一起，有时很难分开。
如果把塑料袋在衣服上摩擦几下或用手揉搓几下，就容易分开了，这是因为________________________________________________________________________。
2．用丝绸摩擦过的玻璃棒接触验电器的金属球，金属箔张开，如图所示。
接触瞬间________(填序号)。
①有正电荷从玻璃棒转移到验电器②有电子从验电器转移到玻璃棒③没有电荷转移(第2题)3．用干绸布擦穿衣镜，发现擦过的镜面黏上细小绒毛，这是因为擦过的镜面带了电，带电体有______________的性质。
4．将两个不带电的轻质小球用绝缘细线悬挂在天花板上，给它们同时带上同种电荷后，两球分开，如图所示，此现象不能说明( )(第4题)A．力的作用是相互的B．同种电荷相互排斥C．力能改变物体的运动状态D．自然界中只存在两种电荷第二节让电灯发光1．如图所示，验电器A带负电，验电器B不带电，用带有绝缘柄的金属棒把A和B的金属球连接起来，则金属棒中瞬间的电流方向是从__________(填“A到B”或“B到A”)。
(第1题)2．充电宝是一个可充放电的锂聚合物电池。
在给手机充电的过程中，充电宝相当于电路中的________。
3. 如图所示的是一种声光报警器的电路图，当______________(填“闭合S1、S2”或“闭合S1，断开S2”)时，灯亮、铃不响。
4．与如图所示实物图相对应的电路图是( )第三节连接串联电路和并联电路1．小明家购买了一辆小汽车，检修同侧前后两个方向灯时，发现有一个不亮，说明这两灯不可能是______(填“串联”或“并联”)的。
2．如图，要使L1和L2组成串联电路，应闭合开关______。
要使灯L1、L2组成并联电路，应闭合开关__________。
第十四章了解电路检测题一．选择题1．甲、乙两个轻质小球相互排斥。
把带正电的玻璃棒靠近甲球时，甲球与玻璃棒相互吸引，则乙球（）A．一定带正电B．可能带负电，可能不带电C．一定带负电D．可能带正电，可能不带电2．小亮将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”（如图）。
对该现象解释正确的是（）A．摩擦的方法创造了电荷使两气球带了电B．摩擦的方法使气球分子发生转移而带电C．这种现象与验电器的工作原理相同D．两气球因带了异种电荷而互相排斥3．在空气干燥的冬天，化纤衣服表面很容易吸附灰尘。
主要原因是（）A．冬天气温低B．冬天灰尘多C．化纤衣服创造了电荷D．化纤衣服摩擦带了电4．随着生活水平的提高，人们外出旅游住宿宾馆司空见惯。
如图为某宾馆房间取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作，房卡的作用相当于房间电路的（）A．总开关B．电源C．用电器D．电能表5．如图所示的实物电路，关于它的电路图画法正确的是（）A．B．C．D．6．如图所示的电路中，开关S闭合后，两个灯泡都发光的是（）A．B．C．D．7．学校的前后门各安装一个开关，传达室内有红、绿两盏灯、电铃和电池组，若前门来人闭合开关时，红灯亮、电铃响；后门来人闭合开关时，绿灯亮、电铃响。
图中符合要求的电路图是（）A．B．C．D．8．在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”“交友不慎”两个圆形模块。
用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片。
下列有关分析正确的是（）A．两个模块相当于开关，彼此串联B．两个模块相当于开关，彼此并联C．两个模块相当于电源，彼此并联D．两个模块相当于电源，彼此串联9．在汽车转向灯电路中，要求左转弯时只能左转向灯亮，右转弯时只能右转向灯亮，不能出现在操作转向开关时左、右转向灯同时亮的情况。
下列设计中最合理的是（）A．B．C．D．10．如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是（）A．撤掉导线a，电流表测量的是电路的总电流B．撤掉导线a，电流表测量的是小灯泡L1的电流C．撤掉导线b，电流表测量的是小灯泡L2的电流D．撤掉导线c，电流表测量的是小灯泡L2的电流11．将灯L1、L2串联在某电路中，发现灯L2比灯L1亮很多，下列说法正确的是（）A．通过L2的电流比L1大B．通过L2的电流比L1小C．通过两灯的电流一样大D．无法比较通过两灯的电流大小12．下列电路图中电表的使用正确的是（）A．B．C．D．13．在右图所示电路中，开关闭合后电压表测量的是（）A．L1两端的电压B．L1和L2两端的电压C．L3和电源两端电压D．电源两端电压14．如图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的示数是2.5V，V2的示数是3.8V，则电压表V3的示数是（）A．1.3V B．2.5V C．3.8V D．6.3V15．如图所示的电路中，开关S闭合时，电压表V、V1、V2的示数分别是U、U1、U2，关于它们的关系正确的是（）A．U＝U1＝U2B．U＞U1+U2C．U＜U1+U2D．U＝U1+U2二．填空题16．如图所示，用细线将吸管悬挂起来。
沪科版【精品】九年级物理全册第十四章了解电路单元测试题学校:___________姓名：___________班级：___________考号：___________一、单选题1．如图所示，用一个带负电的物体a去接触不带电的验电器的金属球b时，金属球b也带上负电，则（）A．a上的一些正电荷转移到b上，瞬时电流方向a→bB．b上的一些正电荷转移到a上，瞬时电流方向b→aC．a上的一些电子转移到b上，瞬时电流方向a→bD．a上的一些电子转移到b上，瞬时电流方向b→a2．如图所示是一种定时课间音乐播放装置的原理图，“播放器”是有电流通过时会播放音乐的装罝；“定时开关”是到达设定时间会自动断开的开关．闭合开关S，当“定时开关”处于闭合状态时，指示灯①(填“会”或“不会”)亮，播放器②(填“会”或“不会”)播放音乐；到达设定时间定时开关”处于③(填“闭合”成“断开”)状态，“播放器”播放音乐，下列选项中正确的是( )A．①会，②不会，③断开B．①不会，②会，③闭合C．①不会，②会，③断开D．①会，②不会，③闭合3．小明房间门口装有开关S1，床头装有开关S2，这两个开关都能单独控制房间里的吊灯．以下电路图中符合这一要求的是( )A．B．C．D．4．如图所示，小明用电流表来测量a、b、c、d四处的电流，他把测量结果记录在草稿纸上．由于不小心丢失了其中两个数据，只剩下了0.2 A、0.3 A两个电流值．则另两个丢失的电流值不可能是下面的哪个数值A．0.1 A B．0.2 A C．0.3 A D．0.5 A5．下列有关电的知识判断，不正确的是（）A．自然界只有两种电荷，正电荷和负电荷B．电子带负电，所带电荷量为1．6×10﹣19CC．能导电的物体叫做导体，不能导电的物体叫做绝缘体D．一个氦原子，其核中有2个正电荷，其核外有2个电子6．关于电流的方向，下列说法正确的是A．在金属导体中是自由电子定向移动形成电流，所以自由电子定向移动的方向就是电流方向B．在导电溶液中有自由移动的正、负离子，所以电流的方向不能确定C．金属导体中的电流方向与其中自由电子定向移动的方向相同D．不论何种导体，电流方向都规定为正电荷定向移动的方向7．如图所示电路，L1的电阻比L2的大．开关闭合，灯均发光，则()A．V示数等于V1示数B．V1示数大于V2示数C．A示数大于A1示数D．A2示数大于A1示数8．如图所示电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是A．B．C．D．9．如图所示，下列电路图中与实物图一致的是A．B．C．D．10．关于如图所示电路，下列说法正确的是（）A．S1、S2、S3都闭合，L1、L2、L3都发光B．S1、S2闭合，S3断开，只有L2不发光C．S3闭合，S1、S2断开，只有L3发光D．S2、S3闭合，S1断开，L1、L2不发光二、填空题11．科技馆内有一个“静电球”，当人触摸“静电球”时，头发丝便会一根根竖起，形成“怒发冲冠”的景象，如图所示，这是由于头发丝带_____（选填“同种”或“异种”）电荷而互相_____的结果．12．为避免点燃烟花造成人员伤害．小明设计了烟花定时自动点火装置，原理如图所示．装置中的点火器有电流通过时，就会自动点燃烟花，定时器控制点火时间．为完善设计方案，还需要在_______（选填“a”或b”）处安装一个开关S，断开此开关，指示灯熄灭，整个装置停止工作，点放烟花前，定时器在电路中应处于_______状态．13．有一仪器中的电路如图所示，其中带金属细杆的金属滑块M与两侧金属弹簧相连接并接入电路中，金属块M与弹簧套在光滑绝缘水平细杆上。
2023-2024学年沪科版初中物理单元测试学校：__________ 班级：__________ 姓名：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息;2．请将答案正确填写在答题卡上;一、选择题（本大题共计23小题，每题3分，共计69分）1.用物体甲、乙靠近带负电的物体丙，结果是丙被甲吸引，被乙排斥，由此可知（）A. 甲一定带正电B. 甲一定带负电C. 乙一定带正电D. 乙一定带负电【答案】D【解析】解：物体甲、乙靠近带负电的物体丙，丙被甲吸引，由于异种电荷相互吸引和带电体能吸引轻小物体可知：甲带正电或不带电；故AB错误；由于丙被乙推开，根据同种电荷相互排斥可知乙一定带负电．故选D．2.三个悬挂着的轻质小球，已知B球带负电，B球与其它两个小球的相互作用情况如图所示，则（）A. \A 球一定不带电，C球一定带正电B. \A 球可能带正电，C球一定带正电C. \A 球一定带正电，C球一定带负电D. \A 球可能不带电，C球一定带负电【答案】D【解析】由于同种电荷相互排斥，C、B两小球相互排斥，说明C、B一定都带电，且带的是同种电荷，由于B球带负电，则C带负电荷；由于A、B两小球相吸，A是轻质小球，所以A可能不带电，或A的电荷带与B球带的电荷为异种电荷，即正电荷。
综上所述D正确。
3.用丝绸摩擦过的玻璃棒去接触验电器的金属球时，发现金属箔片张开的角度减小，这说明验电器原来的带电情况是（）A. 带正电B. 带负电C. 不带电D. 不能确定【答案】B【解析】解：玻璃棒与丝绸相互摩擦，玻璃棒上的电子转移到丝绸上，使玻璃棒上的电子减少，少于玻璃棒所带的正电荷，从而使玻璃棒带正电；当用带正电的玻璃棒靠近验电器时，由于静电感应，验电器金属箔上的电子被吸引到金属球上；验电器的金属箔张开的角度减小了，说明验电器的金属箔上所带的电荷减小；所以验电器原来带的电荷与丝绸摩擦过的玻璃棒所带的电荷是不相同的，是负电荷．故选B．4.四个悬挂着的轻质泡沫小球，相互作用的情况如图所示，A球与丝绸摩擦过的玻璃棒相互吸引，那么下列说法正确的是（）A. \A 球可能不带电B. B球一定带正电C. \C 球一定带负电D. D球可能带负电【答案】C【解析】解：A球与丝绸摩擦过的玻璃棒相互吸引，由于与丝绸摩擦过的玻璃棒带正电，且带电体具有吸引轻小物体的性质，所以A可能带负电或不带电；由于A、B相互排斥，说明A、B一定都是带电体，所以A一定是带负电，则B和A带同种电荷，即负电；故AB选项错误；C 、B相互排斥说明C带负电；C、D相互吸引，D可能带正电，也有可能不带电，故C 正确，D错误．故选C．5.有甲、乙、丙三个带电体，甲物体排斥乙物体，乙物体吸引丙物体。
《了解电路》一．选择题（共10小题）1．如图所示电路，研究串联电路中电流的特点实验时电流表甲和乙的示数分别为0.18安和0.16安，造成两个电流表示数不同的原因可能是（）A．灯泡L1和L2在电路中的位置B．灯泡L1和L2的电阻不同C．导线有电阻D．电流表的缘故2．如图所示，在探究“并联电路的电流关系”时，小明用电流表分别测出A、B、C三处的电流为I A=0.4A，I B=0.2A，I C=0.2A，记录数据后，他下一步应该做的最合理的操作是（）A．分析数据，得出结论B．改变电源电压，再测出几组电流值C．换用不同规格的小灯泡，再测出几组电流值D．换用电流表的另一量程，再测出一组电流值3．如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为（）A．1.5A 0.3A B．0.3A 1.2AC．1.2A 0.3 A D．0.3A 1.5 A4．电视机的荧光屏表面上经常吸附很多的灰尘，其主要原因是（）A．灰尘的自然堆积B．电视机工作时屏表面温度较高而吸附空气中灰尘C．荧光屏有较强的吸附灰尘能力D．电视机工作时显示屏有静电而吸附灰尘5．下列说法中正确的是（）A．自然界中只有正、负两种电荷B．同种电荷相互吸引，异种电荷相互排斥C．摩擦起电的过程是创造电荷的过程D．静电总是有害的6．以下说法中与事实最为符合的是（）A．一节新的7号南孚电池电压为1.5VB．人体的正常体温约为40℃C．空调的电流约为220AD．通过技术改进，热机的效率可以达到100%7．测量电压的工具是（）A．电压表B．电流表C．验电器D．电能表8．如图所示的电路中，甲、乙是连接在电路中的两只电学仪表，闭合开关 S 后，灯 L1、L2均正常发光，则（）A．甲是电流表，乙是电压表，灯L1和 L2串联B．甲是电流表，乙是电压表，灯L1和 L2并联C．甲是电压表，乙是电流表，灯L1和 L2串联D．甲是电压表，乙是电流表，灯L1和 L2并联9．一只电压表有0～3V和0～15V两个量程，某次实验中用的是0～3V量程，而从0～15V量程的刻度盘上发现指针所指的电压恰好是8.5V，而实际电压值是（）A．8.5V B．2.7V C．1.7V D．1.5V10．如图所示，甲、乙两个小灯泡连接在电路中，①②③可能是电压表或电流表（）A．若①②为电流表，③为电压表，两灯都亮B．若①②为电压表，③为电流表，两灯都亮C．若①③为电压表，②为电流表，两灯串联都不亮D．若①③为电流表，②为电压表，两灯并联都亮二．多选题（共5小题）11．10个小灯泡串联在一起，已知某处电路的电流是100mA，则通过每个小灯泡的电流是（）A．100mA B．10mA C．0.1A D．1000mA12．在探究并联电路电流关系的活动中，某同学连好如图所示的电路后，用电流表测出a、b、c三处的电流分别为I a=1A、I b=0.4A、I c=0.6A，并将数据记录在表格中，则下一步应该做的（）A．改变电源电压，再测出几组电流值B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电流值D．改变电流表的量程或换电流表再测几次13．在如图甲电路中，闭合开关S后，两个灯泡都能发光，电流表A1、A2的指针均在图乙所示的位置，下列说法正确的是（）A．电路的总电流为1.5AB．通过灯L1、L2的电流都为0.3AC．通过灯L1的电流为1.2AD．电流表A1的示数是1.2A14．下列数据中最符合实际的是（）A．一节新干电池的电压为1.5VB．今天教室内的气温约为60℃C．温度降低到零摄氏度时，物体将不再具有内能D．对人体的安全电压为不高于36V15．图中用电压表能测量出电灯L1两端的电压的是（）A．B．C．D．三．填空题（共5小题）16．市场上出售的一种装饰用小彩灯，经常被用来装饰房间，以烘托欢乐的气氛。
有一种节日彩灯上串联着20只小灯泡，如果电源插头处电流为0.15安，那么通过每只小灯泡的电流是 A。
17．襄襄和樊樊在“探究并联电路中干路电流与各支路电流有什么关系”时，利用一个开关、一个电流表、一个学生电源（有多个电压挡位）、四个阻值不等的电阻以及若干条导线，进行了大胆的探究。
如图所示是他们的实验电路图。
（1）他们的猜想是：（只写一种猜想）。
[进行实验]（2）襄襄按照电路图正确地进行实验，得到了表1中的实验数据。
襄襄在实验中，是靠改变而得到实验数据的。
（3）樊樊也按照上述同样的器材和同样的电路进行了实验，却得到了表2中的数据。
樊樊在实验中是靠改变而得到实验数据的。
[分析论证]（4）从表l 、表2中的实验数据可以看出，并联电路电流的规律是： 。
18．如图甲所示的电路中，L 1与L 2是 联的。
开关S 闭合后，两灯正常工作，两电流表指针均指在如图乙所示位置，则通过L 1的电流为 A ，通过L 2的电流为A ．19．一节新干电池的电压为 伏，手电筒、小型收音机等用电器经常采用几节干电池 （选填“串联”或“并联”）在一起进行供电。
家中空调、冰箱等用电器正常工作时的电压均为 伏。
20．灯L 1与灯L 2串联，先用电压表测灯L 1两端的电压，如图所示。
再测灯L 2两端的电压时，只将电压表接A 的一端改接C ，这种接法 （填“正确”或“不正确”）。
原因是 。
四．计算题（共4小题）21．小明做实验时，连接了如图所示电路，闭合开关S 时，三个电表的示数分别为0.3A 、3V 、5V ，但当时没有记录清楚每个数据对应哪一个电表，请你根据电路图和记录的数据，分别计算出通过灯L1、灯L2的电流和各自两端的电压。
22．如图所示，（1）当S1闭合、S2和S3都断开时，电流表A1的示数为1A，则电流表A2的示数为 A．A3的示数为 A。
（2）当S2和S3闭合、S1断开时，电流表A3和A2的示数分别为4.5A和1.5A，①画出最简电路。
②求电流表A1的示数。
（3）若将S1、S2和S3同时闭合会发生什么现象？23．如图所示，已知电源电压为9V，电压表V1、V2规格相同，闭合开关S，电压表V1示数为6V，通过灯泡L2电流为0.5A，回答下列问题：（1）灯泡L1和L2两端的电压各是多少？（2）通过灯泡L1的电流是多少？电流表示数为多少？（3）若灯泡L1灯丝烧断，则电压表V1和电压表V2的示数分别为多少？24．如图所示电路中，电源电压不变，当开关S断开时，V1的示数为5V，V2的示数为7V；当开S闭合时，V1的示数为9V，V2的示数为5.4V．求：（1）电源的电压为多少？（2）开关S断开时，每盏灯两端的电压各为多少？（3）开关S闭合后，每盏灯两端的电压各位多少？五．解答题（共2小题）25．小灯泡L1和 L2按照如图1所示连接，已知电源电压为6V，闭合开关S后，电流表和电压表显示如图2所示。
求：（1）小灯泡L1和L2的电流各为多少？（2）小灯泡L1和L2的电压各为多少？26．同学们应了解一些常见的电流、电压，这对我们处理一些问题是有益处的，如一节干电池的电压是1.5V，家庭照明电路的电压是220V，对人体的安全电压是；手机通话时的电流约为300mA= A。
2018年沪科九上物理《了解电路》单元测试卷参考答案与试题解析一．选择题（共10小题）1．如图所示电路，研究串联电路中电流的特点实验时电流表甲和乙的示数分别为0.18安和0.16安，造成两个电流表示数不同的原因可能是（）A．灯泡L1和L2在电路中的位置B．灯泡L1和L2的电阻不同C．导线有电阻D．电流表的缘故【分析】根据串联电路电流的特点：串联电路中电流处处相等分析此题【解答】解：由电路图可知，两灯和两电流表串联接入电路，根据串联电路的电流特点，电路中各处的电流相等；而实验时电流表甲和乙的示数分别为0.18安和0.16安，图中造成两个电流表示数不同的原因可能是两个电流表的读数误差或指针未调整，与灯泡L1和L2在电路中的位置、灯泡L1和L2的电阻不同、导线有电阻等因素无关。
