一、三次元的基本概念三次元，又称为三坐标测量机，是一种能够对物体的几何形状、尺寸和位置进行高精度测量的设备。
它通过三个相互垂直的坐标轴（X、Y、Z）来确定测量点的空间位置，并将测量数据进行处理和分析，以获得物体的各种参数。
三次元测量机的工作原理基于笛卡尔坐标系。
测量时，探头接触被测物体表面，获取测量点的坐标值。
这些坐标值经过计算机处理后，可以生成物体的三维模型、尺寸报告等。
二、三次元测量机的组成1、主机主机是三次元测量机的主体部分，包括框架、导轨、工作台等。
框架通常采用高精度的花岗岩或铝合金材料，以保证机器的稳定性和精度。
导轨则负责引导探头在三个坐标轴上的运动，确保测量的准确性。
2、探头系统探头是测量机与被测物体直接接触的部分，其类型有接触式探头和非接触式探头。
接触式探头通过与物体表面接触来获取测量点的坐标，常见的有触发式探头和扫描式探头。
非接触式探头则利用光学、激光等技术进行测量，如激光扫描探头。
3、控制系统控制系统负责控制测量机的运动、数据采集和处理等工作。
它通常由计算机、运动控制卡和相关软件组成。

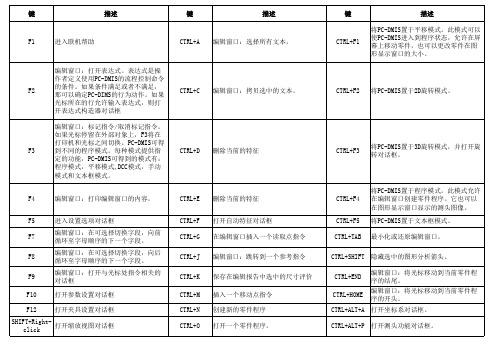

4、测量软件测量软件是三次元测量机的核心部分，它不仅能够控制测量过程，还能对测量数据进行处理、分析和输出。
优秀的测量软件具有操作简单、功能强大、精度高等特点。
三、三次元测量机的操作步骤1、开机前的准备在开机前，需要确保测量机的工作环境符合要求，温度、湿度在规定范围内，并且周围没有振动和干扰源。
同时，检查机器的外观是否有损伤，各部件是否连接正常。
2、开机与初始化打开测量机的电源，等待机器完成自检和初始化。
在初始化过程中，测量机会对坐标轴进行回零操作，以确定测量的基准点。
3、建立坐标系坐标系是测量的基础，根据被测物体的特点和测量要求，选择合适的坐标系建立方法，如3-2-1法、迭代法等。
块头体M8三次元培训资料第一节课:一.工作原理通过采集工件表面的三维点坐标进行数据计算所得到的尺寸，形状和位置误差：d=√（x-x1）²+（y-y1）²+（z-z1）²二.三次元组成框架部分，（2）读数系统，（3）控制部分（SB 公司） （4桥式悬臂式 标尺系统 光栅尺副 automet 龙门式 读数头 手动 关节臂式（5）测头部分→PH10T ：自动双旋转测头座。
B 角：±180º间隔：7.5º（共720个位置） A 角：0～105º 位置重复性：0.5µm(条件)测头加长杆，最长300。
～4,50,100,200,300.测头体两部分测针：M2测针测端形状：球状，星状，盘状，尖状。
杆部材料：不锈钢，陶瓷，碳纤维，碳化钨。
三.测针校准目的：（1）测针的动态尺寸（受力误差）（2）各个测针之间的相互位置，（3）软件操作：运动状态与测头→测针校正。
四.坐标系：（1）坐标系分为机器坐标系和零件坐标系（如图）：正向X正 正向向Y Z（2） 建立坐标系的步骤：a. 确定坐标系的节一个轴（第一基准）→空间旋转:等同二次平面旋转。
b. 确定坐标系的第二个轴（第二基准）→平面旋转c. 确定坐标系的第三个轴，即原点，→平移。
第二节课：一．基本几何元素：1．点元素：点、圆、球、椭圆。
2．线元素：线、圆柱、圆锥（方向性元素）。
3．面元素：面（方向性元素）。
应用基本几何元素：组合元素（功能）组成8个基本几何元素注意：测点不可以组合基本几何元素，只能通过几何元素基本点。
第三节课：一.相关功能：距离、角度、相交、对称、镜像、垂足；点线线线线线→点1、距离点面2、角度线面3、相交线面→点线线面面面面→线线面点点→点点线→点线线→线线线→点点面→点4、对称点点→点5、垂直6、镜像线线→线面面→面点面→点线面→线二.投影功能：xy→z=0 →z=0xz→y=0 点xz→y=0 线x、y、z轴1、点投影到yz→x=0 2、线投影到yz→x=0 3、提取特殊几何元素任意面xy、xz、yz轴三.形状误差：1、母线采点→平面直线度→平行平面→操作 2、连直线3、选择投影面141、采若干个正截面作圆→空间直线度→圆柱→操作 2、每个圆转换成中心点3 42、平面度： 圆度 直接测量得出读数 3、圆柱度a) 采点至少8点，最多40点b) 作成圆柱 ←4点 c) 点圆柱度按健 ←4点第四节课：一、位置误差： 圆柱（线对线）∥ 线对线 1.首先检测基准要素 平行度 平行平面（线对线） 1、定向误差 ⊥ 线对面 操作 2.然后检测被测要素 ∠ 面对线 3.点击相应∥/⊥/∠按钮 垂直度面对面 线对面顷斜度 平行平面注:基准要素无要求,但被测要素却不能由组合功能得到的元素只能由测量点构成的元素 ◎ 2、定位误差同心度⊙基准被测点元素 a.同轴度◎ 轴线长短决定同轴度◎，基准是线元素，被测是圆柱 同心度操作步骤：①选择投影面②基准要素③被测要素④点击“⊙” 同轴度操作步骤：①基准要素②被测要素→圆柱③点击“◎”b.对称度：面对面→操作步骤：①基准要素②被测要素③另一个被测要素④点击“ ” 采点要对应。
??????Optical Gaging (S) Pte Ltd Complementary copy 补充读物第一章介绍 1第二章基准 2 2.1基准的含义 2 2.2基准要素， 基准与模拟基准 3 2.3 在图纸上怎样表示基准 4 2.4 基准的3-2-1法则 5 2.5 目标基准及其应用 6 2.6 坐标轴或中心平面基准 9 2.7相对坐标轴或中心平面基准 12 2.8基准优先法则例子 15 2.9一些基准应用的特例 16第三章术语18第四章ANSI Y14.5M-1982 尺寸公差的一般法则20第五章几何特性21 5.1几何公差特征图标 21 5.2几何特征类别 22第六章直线度 23 6.1直线度用于圆柱 24 6.2直线度用于平面 25 6.3直线度用于轴，RFS & MMC 26 6.4直线度用于有基本长度尺寸的物体 27第七章平面度 28 7.1平面度用于表面 29第八章圆度 30 8.1圆度的公差带 31第九章圆柱度 32 9.1圆柱度的公差带 33第十章直线的轮廓度 34 10.1直线轮廓度应用的示例 35第十一章表面的轮廓度36 11.1表面轮廓度应用的示例 37 11.2共面轮廓度应用的示例 38第十二章位置度39 12.1位置度应用的示例 41 12.2同轴孔的位置公差示例 43第十三章同心度 44 13.1同心度应用的示例 45第十四章对称度 46 14.1对称度应用的示例 47第十五章倾斜度 48 15.1倾斜度应用的示例 49 15.2倾斜度的公差带 50第十六章垂直度 51 16.1垂直度在表面应用的示例 52 16.2垂直度在圆柱应用的示例 53第十七章平行度 54 17.1平行度在表面应用的示例 55 17.2平行度在圆柱应用的示例 56第十八章轴向跳动 57 18.1轴向跳动应用的示例 58第十九章全跳动 59 19.1全跳动应用的示例 60第一章介绍存在的问题？一张技术不好的图纸会引起一个产品的生产双倍成本，因为它会造成许多生产工程不必要的修改和检测，才被确认为一个可使用的产品。
