CAD自带图纸集优点:可以管理图纸同时可以自动打印自动打包所有用到的包括字体打印样式等等文件一次性打包传递。
通过DST打开图纸集所有文件结构层次一目了然。
也便于几个人同时分工协作，提高出图效率。
建议使用天正8.5（或以上）+CAD08做模型设计内容，及早期的流程2、3方法创建的视口管理，不卡。
天正8.5（或以上）+CAD12专做最后的更改视口特性、图纸特性及绑定打印设置，因为可更改的特性多，可以使用12的DWG TO PDF打印机完美实现1:1打印图纸。
所有最新土建图纸均在GOING文件夹，植配及水电图纸于OUT文件夹。
前提1.windows下的准备:所有项目用到的CAD文件都在同一个项目文件夹下面并且分好子文件夹例如model是指所有可编辑的DWG所在， sheets是指所有最终排图文件所在-只打印sheets文件夹的内容。
DST文件及DWT文件可以放在根目录下同model、sheets文件夹同级。
附：我的文件夹结构（同图纸集关系密切的是穿从model sheets文件夹的父文件夹即2图“CAD”文件夹开始。
小图可以拉伸放大）（编进图纸集及参照后，参照与被参照图均不可移动位置否则找不到参照。
如果移动则须从父文件夹即本例中“CAD”文件夹开始拷贝）1233.1 3.2 3.2.13.1中：1为建筑底图-平面图上参照用；2为详图文件夹，所有平立剖大样图等可以编辑的模型空间文件，参照用；3为结构图纸作用同2；4为不同的图框参照；5为建筑规划底图，参照用；6为景观设计底图，参照用；7为图号图名块，绑定图纸集特性的带有块属性，可根据图纸集特性变更而自动变更；8为封面，参照用。
3.2中：1为图纸集中子集名称，即第一个标签中新建子集功能，放置各子集下的图纸，如总平文件LP下面，详图在LD下，结构在ST下；2为常用块文件夹；3为各图纸集数据文件，双击可以打开图纸集的总控制台；4为新建图纸的模板文件，可根据需要修改。
1.先要大概了解以下一些概念：模板文件、命名视图、属性、字段、动态块、视口及布局、外部参照。
2.图纸集特性中：“视图的标签块”即是通常指的“图名”，标注块即是通常指的各类“索引符号”。
最好能在模板文件中定制好这些常用图块，以便在建立图纸集时指定。
3.上述图块当然需要定制成带属性的动态块。
模板文件最好能定制成公司的专用图块，其中图纸名称、项目编号等均以图纸集专用字段等插入图框中。
4.用户在模型空间中保存好命名视图以方便在图纸集中调用。
5.在图纸集管理器的图纸集选项卡中新建图纸后，导入模型空间中的命名视图，图纸集将自动关联索引号与图名。
每导入的一个命名视图将被保存在管理器的图纸视图选项卡中。
6.若需要修改图纸编号请在图纸列表选项卡中右键点击图纸修改其特性值。
若需修改视口编号请在图纸视图选项卡中右键点击修改其特性值。
1、ctrl+4打开图纸集管理器，打开图纸集文件“国家大剧院.dst”，模型视图选项卡中，DDup\ref\国家大剧院.dwg是已经绘制好的模型文件2、该模型中已经保存了三个命名视图：平面图、立面图、剖面图。
3、点击图形列表选项卡,在DDup的图纸集上点击鼠标右键，点击新建图纸，在弹出的对话框中，编号填入01，图纸标题填入一层平面图，文件名填入一层平面图4、可以看到在图纸集下产生了01－一层平面图，双击打开它，一层平面图.dwg文件被打开，仔细观察发现该文件布局名称为“一层平面图”，标题栏中图纸名称为“一层平面图”5、保持一层平面图为当前打开的图纸，点击模型视图选项卡，在模型文件国家大剧院.dwg文件下有三个命名视图，右击平面图，放置到图纸上6、移动光标至主绘图区，右键点击可以修改比例，选择1:300比例，指定插入点。
可以看到绘图区中插入了一个视口，图名及比例已经标注好，只需要做适当的移动位置即可。
当然也需要用户自行修改视口边界线到不可打印图层。
顺便提一句，在之前的准备工作中，可以用scalelistedit命令修改模板文件A3.dwt和模型文件国家大剧院.dwg的比例缩放列表。

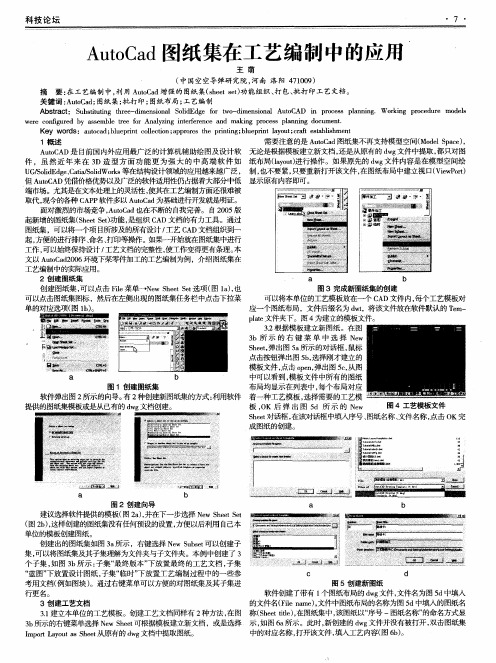

AutoCAD 创建图纸集图纸集是来自一些图形文件的一系列图纸的有序集合。
用户可以在任何图形中，将布局作为图纸编号输入到图纸集中，在图纸一览表和图纸之间建立一种链接。
在AutoCAD中，图纸集可以作为一个整体进行管理、传递、发布和归档。
在AutoCAD中，可以通过使用“创建图纸集”向导来创建图纸集。
在向导中，既可以基于现有图形从头开始创建图纸集，也可以使用样例图纸集作为样板进行创建。
●从样例图纸集创建图纸集在“创建图纸集”向导中，选择从样例图纸集创建图纸集时，该样例将提供新图纸集的组织结构和默认设置。
用户还可以指定根据图纸集的子集存储路径创建文件夹。
使用此选项创建空图纸集后，可以单独地输入布局或创建图纸。
●从现有图形文件创建图纸集在“创建图纸集”向导中，选择从现有图形文件创建图纸集时，需指定一个或多个包含图形文件的文件夹。
使用此选项，可以指定让图纸集的子集组织复制图形文件的文件夹结构，且这些图形的布局可以自动输入到图纸集中。
另外，通过单击每个附加文件夹的“浏览”按钮，可以轻松地添加更多包含图形的文件夹。
现以“从现有图形文件创建图纸集”为例，介绍其具体操作方法。
在【应用程序菜单】下拉列表中选择【新建】|【图纸集】选项，将打开【创建图纸集-开始】对话框，如图13-39所示。
选择该单选按钮图13-39 【创建图纸集-开始】对话框在该对话框中，选择【现有图形】单选按钮，并单击【下一步】按钮，将打开【创建图纸集-图纸集详细信息】对话框，如图13-40所示。
在该对话框中可以输入新创建的图纸集名称，并指定保存图纸集数据文件的路径。
输入创建图纸集名称指定保存路径图13-40 输入新图纸集名称并指定保存路径单击【下一步】按钮，在打开的【创建图纸集-选择布局】对话框中单击【浏览】按钮，将打开【浏览文件夹】对话框。
在该对话框中选择可以将图形中的布局添加到图纸集中的文件夹，效果如图13-41所示。
1.单击该按钮添加效果2.选择该文件夹图13-41 指定布局文件夹单击【下一步】按钮，在打开的【创建图纸集-确认】对话框中，审查要创建的图纸集信息。
AutoCAD2019 布局（图纸空间）使用详解！此贴部分可在完成后面详细操作以后再回头认真读一遍，以便加深理解。
图纸空间可以理解为覆盖在模型空间上的一层不透明的纸，需要从图纸空间看模型空间的内容，必须进行开“视口”操作，也就是“开窗”。
图纸空间是一个二维空间，也就是在图纸空间绘制的对象虽然也有Z坐标，但是三维操作的一些相关命令在图纸空间不能使用，导致他所显示的特性跟二维空间相似。
图纸空间主要的作用是用来出图的，就是把我们在模型空间绘制的图，在图纸空间进行调整、排版，这个过程称为“布局”是非常恰当的。
“视口”则是在图纸空间这张“纸”上开的一个口子，这个口子的大小、形状可以随意使用（详见视图菜单下的视口项）。
在视口里面对模型空间的图形进行缩放（ZOOM）、平移（PAN）、改变坐标系（UCS）等的操作，可以理解为拿着这张开有窗口的“纸”放在眼前，然后离模型空间的对象远或者近（等效ZOOM）、左右移动（等效PAN）、旋转（等效UCS）等操作，更形象的说，就是这些操作是针对图纸空间这张“纸”的，这就可以理解为什么在图纸空间进行若干操作，但是对模型空间没有影响的原因。
如果不再希望改变布局，就需要“锁定视口”。
注意使用诸如STRETCH、TRIM、MOVE、COPY等编辑命令对对象所作的修改，等效于直接在模型空间修改对象，有时为了使单张图纸的布局更加紧凑、美观就需要从图纸空间进入模型空间，进行适当的编辑操作。
熟练的使用图纸空间，需要配合几个方面的设置，也可能要改变自己以前绘图以及出图的习惯，不过我认为用这些去换来轻松的操作，是完全值得的。
首先对在模型空间绘图有以下几个说明或者要求，如果做不到这几条，图纸空间对你来说依然是混乱的。
1、最好严格按照1：1的方式绘图，这样不仅作图时方便，以后修改也方便，重要的是在使用图纸空间出图时更加灵活方便。
2、明确自己在模型空间绘图所使用的单位，比如用毫米为单位，那么1米就要用1000个CAD单位，用厘米为单位，那么1米就要用100个CAD单位，需要说明的是，在CAD中设定的所谓的“绘图单位”是没有意义的，绘图的单位应该是在使用者心中，这也是CAD灵活的一个方面，因为这样在CAD中绘制一条长度为1的线段，可以代表任何一个单位长度。
AUTOCAD图纸集功能教程1.先要也许了解以下一些概念：模板文件、命名视图、属性、字段、动态块、视口及布局、外部参照。
2.图纸集特性中：“视图的标签块”即是通常指的“图名”，标注块即是通常指的各类“索引符号”。
最好能在模板文件中定制好这些常用图块，以便在建立图纸集时指定。
3.上述图块固然需要定制成带属性的动态块。
模板文件最好能定制成公司的专用图块，其中图纸名称、项目编号等均以图纸集专用字段等插入图框中。
4.用户在模型空间中保存好命名视图以便利在图纸集中调用。
5.在图纸集管理器的图纸集选项卡中新建图纸后，导入模型空间中的命名视图，图纸集将自动关联索引号与图名。
每导入的一个命名视图将被保存在管理器的图纸视图选项卡中。
6.若需要修改图纸编号请在图纸列表选项卡中右键点击图纸修改其特性值。
若需修改视口编号请在图纸视图选项卡中右键点击修改其特性值。
1、ctrl+4打开图纸集管理器，打开图纸集文件“国家大剧院.dst”，模型视图选项卡中，DDup\ref\国家大剧院.dwg是已经绘制好的模型文件2、该模型中已经保存了三个命名视图：平面图、立面图、剖面图。
3、点击图形列表选项卡,在DDup的图纸集上点击鼠标右键，点击新建图纸，在弹出的对话框中，编号填入01，图纸标题填入一层平面图，文件名填入一层平面图4、可以看到在图纸集下产生了01－一层平面图，双击打开它，一层平面图.dwg文件被打开，认真观看发觉该文件布局名称为“一层平面图”，标题栏中图纸名称为“一层平面图”5、保持一层平面图为当前打开的图纸，点击模型视图选项卡，在模型文件国家大剧院.dwg文件下有三个命名视图，右击平面图，放置到图纸上6、移动光标至主绘图区，右键点击可以修改比例，挑选1:300比例，指定插入点。
可以看到绘图区中插入了一个视口，图名及比例已经标注好，只需要做适当的移动位置即可。
固然也需要用户自行修改视口边界线到不行打印图层。
顺便提一句，在之前的预备工作中，可以用scalelistedit命令修改模板文件A3.dwt和模型文件国家大剧院.dwg的比例缩放列表。
学习总结下面的36条学习经验来自：“autocad2012 建筑设计”教学光盘，（有《autocad2012 建筑设计》这本书，书的价格49元，该光碟是将书中的文字教学转化为视频教学）对于该光碟的学习记录只记录了一点点，学会了以后就懒得记录了。
光盘简介：视频主要是对案例文件夹内的要求及内容进行操作高清视频大小：非常有必要对工作界面的图标熟悉一下1.用tr命令进行修剪多余线条：最简洁的：输入tr---确定--确定---点击图中任何要修剪的对象，如果点击没反应，则可以按esc退出tr命令点击该线直接鼠标右键删除（tr命令不需要按要些光碟中的操作那样麻烦，只要点击两次确定即可，第一次确定是确定tr这个命令，第二次点击确定则表示将修剪对象扩展为全选。
2.对称图形使用mi镜像命令3.对一个对象多次偏移：输入o----输入偏移距离---确定--点击该线--点击要偏移的那一侧---确定完成第一次偏移，如果要对偏移后的对象继续偏移直接按确定键即可重复偏移命令。
4.5.对一直线进行拉长，或缩短：绘制一直线后按esc退出直线命令，点击该直线，会出现三个点点击端点并拖到想要延伸的地方单击即可6.输入di可以测量长度7.使用ex延伸命令，ex-确定-会出现，这时不管你是延伸一条线还是多条请使用再次敲击确定键，原因与tr命令一样，两次确定后就可以点哪里就延伸哪里。
8.输入h或点击倒数第6个图标可进行图案填充1.用直线命令绘制矩形，启用正交模式和对象捕捉，在绘制完两条线之后第三条线，不好绘制，所以要把光标先移至第一条线端点,然后将光标按与第二条直线平行方向移动2.绘制圆弧时可能出现凹的方向不对，可以交换始终点3.绘制轴线却在墙体图层下绘制去了，可以选中轴线然后将图层修改为轴线图层，然后确定4.绘制墙体单击格式--多线样式-再进行设置，设置完后输入ml然后输入j确定--z确定---s确定----1确定，就可以画出标准24墙体5.用ml绘制完墙体后必须把一些线闭合或者删除得到墙体，输入mledit或点击修改----对象---多线然后选择，不行的就用tr--确定--确定进行修剪6.对于窗的绘制，可以在绘图界面上输入一条长位10的横线，在上偏移80,三次，然后单击创建块命令，然后单击插入块，确保统一比例的勾去掉，再输入窗长除以10到x7.文件-绘图实用程序-清理，可删除各种样式、块、图层等8.ro快捷键为旋转命令9.插入文字：点击绘图---文字--选择单双行，或输入text（单行文字）mtest（多行文字）10.点击或输入ma，相当于office里的格式刷11.点击中间的图标可以用来画楼梯-----点击---选择对象（一段线）--输入c计数--输入行数---输入列数---s输入间距--12.指北针绘制：输入c--1200--确定--输入pl--点击圆的上限点---输入起点宽度w为0，终点宽度为300至500即可13.（不重要）打印比例输出设置：点击工具--选项--打印和发布如果要输出的是黑白图纸则点击添加或编辑打印样式表双击第一个acad点击表格视图选择240-255 颜色设为黑色保持并关闭17.一般画建筑工程图时设置作图环境的步骤：新建acadiso--格式--单位，确定精度--格式--图形界限确定绘图纸张大小---z--a-- 新建图层--- 格式--线型--设置比例（一般与绘图比例一样）--- 格式--文字样式---新建文字样式--重命名如图名，尺寸，说明....并确定其高度---- 设置标注样式确定命名，比例等等，如图为中学总平面图设置18.19.20.21.输入g（group）可以命名保存组22.对于一些文字说明，可能会比加大，这时可以单击文字右键选择特性进行高度修改23.画某一特定点如相对某一转角点相对坐标为-3000，-5000输入point--from--点击转折点--输入@-3000，-5000---回车24.点击任意一段线，右键选择快捷路径可以设置该线的特性，并可以通过点击对话框的选项设置成：只要一单击一条线就弹出该对话框。
说说AutoCAD的图纸集——有点鸡肋
2008年03月31日星期一 19:44
说说AutoCAD的图纸集
AutoCADCAD中的图纸集的确有点鸡肋的意思，我曾经试着用图纸集，但是结果不是太让人满意，说说我的想法……欢迎转载，转载请注明出处：iAutoCAD。
1、图纸集要求是每个图档里面最好是有一个模型在模型空间（简单说就是比如一个平面图就是一个CAD文件），然后一个图档最好只有一个布局（图纸空间）
但是在我们正常使用的时候，因为经常需要在从别的图纸中拷贝某些元素（同一套图纸的局部模型），所以需要同时打开几张图纸，感觉不是很方便……
2、它所吹捧的所谓的图纸管理的问题才是最大的问题——刚开始新建一个图纸集后，因为方便管理（有些人习惯建立平面图、立面图、节点大样什么的文件夹以方便放置不同的文件），我们一般都会在下面新建一个子集，这个时候如果不勾选“创建相对于上级子集存储文字的文件夹”选项，那么只是在CAD的图纸集中出现一个新建的子集，而在你硬盘的存储目录里面，并不能出现这个子集的目录……
然后继续进行，在新建的子集里面建立图纸，这个时候，每建立一个新图纸，就会在硬盘中的存储子目录里面增加一个新文件，这个功能是不错的；但是——如果因为需要，你需要删除某个图纸集中的文件，CAD只是从图纸集的目录中把这个文件删除掉，而不能把这个文件从硬盘的存储位置同时删掉——同样的还有如果你需要重新命名一张图纸（包括重命名编号或者图纸名称），那么只是在图纸集中改变了你重命名的图纸的名称，而已经在硬盘存储了的文件，是不会跟着更改名称的……
同样的问题还包括它一直宣传的归档整理方面（也许我理解的含义和它宣传的不一样）——比如有一张编号为“023 大样-012”的图纸，过去是在“大样图纸”子集中（在硬盘存储空间中也是在“大样图纸”的目录中），但是我现在要把它移动到“节点图”子集中——同样的问题出现了，它只是在图纸集中移动到了“节点图”子集下面，而在硬盘的存储空间中还是在“大样图纸”这个目录中不动……
另外还包括——如果我新建了一个子集叫“大样图纸”，这个时候会在硬盘的存储空间里面同时增加一个名字叫“大样图纸”的文件夹，但是如果因为需要，我要把它的名称改为“节点图”，这个时候只是在图纸集中更改了名字，而在硬盘的存储空间中那个目录还是叫“大样图纸”……
综上所述，我们可以看出，一套完整的图纸，从开始到最后结束，如果我们在“图纸集”中有所调整的话，那么在硬盘的存储空间中的文件结构和图纸集中的文件结构是完全不一样的，这样反而造成了图纸管理的混乱……
尽管上面的这些问题牵扯到了文件的只读等属性问题，应该是比较复杂，但是我认为CAD既然有图纸集这个概念，并且每新建一个子集或者文件都会在硬盘的存储空间生成相应的文件夹和文件，那么它应该做到，我们在图纸集中的操作，可以完整的反映到硬盘的存储空间上去，真正做到图纸集中的目录结构和硬盘存储空间的目录结构完全一样，通过对图纸集的整理归档，就可以完整的体现在硬盘的存储空间上面去，这个才应该是完整意义上面的图纸集，并且真正体现了CAD图纸集的归档整理的思路……
可以使用“创建图纸集”向导来创建图纸集。
在向导中，既可以基于现有图形从头开始创建图纸集，也可以使用图纸集样例作为样板进行创建。
指定的图形文件的布局将输入到图纸集中。
用于定义图纸集的关联和信息存储在图纸集数据(DST) 文件中。
在使用“创建图纸集”向导创建新的图纸集时，将创建新的文件夹作为图纸集的默认存储位置。
这个新文件夹名为AutoCAD Sheet Sets，位于“我的文档”文件夹中。
可以修改图纸集文件的默认位置，但是建议将DST 文件和项目文件存储在一起。
注意DST 文件应存储在网络中所有图纸集用户均能访问的网络位置，并使用相同的逻辑驱动器对其进行映射。
强烈建议用户将DST 文件和图纸图形文件存储在同一个文件夹中。
如果需要移动整个图纸集，或者修改了服务器或文件夹的名称，DST 文件仍然可以使用相对路径信息找到图纸。
准备任务
用户在开始创建图纸集之前，应完成以下任务：
合并图形文件。
将要在图纸集中使用的图形文件移动到几个文件夹中。
这样可以简化图纸集管理。
避免多个布局选项卡。
要在图纸集中使用的每个图形只应包含一个布局（用作图纸集中的图纸）。
对于多用户访问的情况，这样做是非常必要的，因为一次只能在一个图形中打开一张图纸。
创建图纸创建样板。
创建或指定图纸集用来创建新图纸的图形样板(DWT) 文件。
此图形样板文件称作图纸创建样板。
在“图纸集特性”对话框或“子集特性”对话框中指定此样板文件。
创建页面设置替代文件。
创建或指定DWT 文件来存储页面设置，以便打印和发布。
此文件称作页面设置替代文件，可用于将一种页面设置应用到图纸集中的所有图纸，并替代存储在每个图形中的各个页面设置。
注意虽然可以使用同一个图形文件中的几个布局作为图纸集中的不同图纸，但建议不要这样做。
这可能会使多个用户无法同时访问每个布局。
还会减少管理选项并使图纸集整理工作变得复杂。
从图纸集样例创建图纸集
在“创建图纸集”向导中，选择从图纸集样例创建图纸集时，该样例将提供新图纸集的组织结构和默认设置。
用户还可以指定根据图纸集的子集存储路径创建文件夹。
使用此选项创建空图纸集后，可以单独地输入布局或创建图纸。
从现有图形文件创建图纸集
在“创建图纸集”向导中，选择从现有图形文件创建图纸集时，需指定一个或多个包含图形文件的文件夹。
使用此选项，可以指定让图纸集的子集组织复制图形文件的文件夹结构。
这些图形的布局可自动输入到图纸集中。
通过单击每个附加文件夹的“浏览”按钮可以轻松地添加更多包含图形的文件夹。
备份和恢复图纸集数据文件
存储在图纸集数据文件中的数据代表了大量的工作，所以应像创建图形文件的备份一样认真创建DST 文件的备份。
在发生DST 文件损坏或主要用户错误等事件时，可以恢复早期保存的图纸集数据文件。
每次打开图纸集数据文件时，都会将当前图纸集数据文件复制到备份文件(DS$)。
此备份文件与当前图纸集数据文件具有相同的文件名，且位于相同的文件夹中。
要恢复早期版本的图纸集数据文件，首先请确保网络中没有其他用户正在使用该图纸集。
然后，建议复制现有DST 文件并用其他文件名保存。
最后，重命名该备份文件，将文件扩展名从DS$ 修改为DST。
要创建新图纸集，请执行以下操作之一：
依次单击“文件”菜单“新建图纸集”。
在图纸集管理器中，单击“图纸集”控件，然后单击“新建图纸集”。
按照“创建图纸集”向导中的步骤进行操作：。
