矿井供电系统及供电安全矿井供电系统是矿井生产中非常重要的一环，它不仅负责为矿井提供所需的电力，同时也需要保证供电的安全性。
下面将就矿井供电系统及供电安全进行详细的介绍。
1. 矿井供电系统矿井供电系统通常包括：主变电所、分势所、第三种用电所。
其中主变电所是整个矿井供电系统的核心，它负责将来自电网的高压电能变成矿井所需的低压电能。
主变电所中通常包括变电设备、自动化控制设备、电流、电压调节设备等。
分势所则负责分势供电，将电能传输给各个矿井区域，并完成对电流的监控和控制。
第三种用电所则是根据矿井的实际需要将电能分配给不同的设备和设施，如井下照明、通风设备、提升设备等。
2. 矿井供电安全矿井供电安全是矿井生产过程中非常重要的一环，它关系到工人的生命财产安全。
因此，矿井供电系统必须保证以下几个方面的安全性：(1) 电力系统的稳定性：矿井供电系统必须保证电力的稳定供应，不论是电压、电流还是频率都必须处于稳定状态。
这是因为稳定的电能供应可以保证矿井设备正常运行，从而避免意外事故的发生。
(2) 防灾措施的完善：矿井供电系统必须配备相应的防灾设备，如防爆电缆、防爆开关箱等。
这些设备可以在发生火灾或爆炸时及时切断电力供应，保证矿井工人的安全。
(3) 坚固的电缆及给电脱落装置：电缆是矿井供电系统中非常重要的组成部分，它负责将电能传输到各个设备中。
因此，电缆必须具备足够的抗拉强度和绝缘性能，以防止电缆的断裂或漏电。
此外，给电脱落装置则负责监测电缆是否脱落，一旦发现脱落即刻切断电力供应，以保证矿井安全。
(4) 井下用电设备的防爆控制：井下用电设备通常处于特殊的环境中，容易引发爆炸事故。
因此，矿井供电系统必须采取相应的措施，如与环境适应的防爆开关、隔爆箱等，以提供井下用电设备的安全供电。
(5) 供电系统的维修和检测：供电系统必须定期进行维修和检测工作，以确保供电设备的性能稳定和安全可靠。
维修和检测工作应由专业人员进行，并建立相应的台帐，保证工作的可追溯性。
( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改煤矿供电及“双回路、双电源”的相关规定(新编版)Safety management is an important part of production management. Safety and production are inthe implementation process煤矿供电及“双回路、双电源”的相关规定(新编版)根据相关资料整理敬请指正1、矿井地面变电所、配电所的高压及低压母线应采用单母线分段接线，以保证供电连续性。
高压母线亦可采用分段单母线带旁路母线或双母线的接线。
2、矿井应有两回路电源线路。
当任一回路发生故障停止供电时，另一回路应能担负矿井全部负荷。
年产60000t以下的矿井采用单回路供电时，必须有备用电源；备用电源的容量必须满足通风、排水、提升等的要求。
矿井的两回路电源线路上都不得分接任何负荷。
正常情况下，矿井电源应采用分列运行方式，一回路运行时另一回路必须带电备用，以保证供电的连续性。
10kV及其以下的矿井架空电源线路不得共杆架设。
矿井电源线路上严禁装设负荷定量器。
3、对井下各水平中央变（配）电所、主排水泵房和下山开采的采区排水泵房供电的线路，不得少于两回路。
当任一回路停止供电时，其余回路应能担负全部负荷。
4、主要通风机、提升人员的立井绞车、抽放瓦斯泵等主要设备房，应各有两回路直接由变（配）电所馈出的供电线路；受条件限制时，其中的一回路可引自上述同种设备房的配电装置。
本条上述供电线路应来自各自的变压器和母线段，线路上不应分接任何负荷。
本条上述设备的控制回路和辅助设备，必须有与主要设备同等可靠的备用电源。
5、下列用电设备应按一级用电负荷供电，其配电装置必须由两回路或两回路以上电源线路供电。
矿井供电系统及供电安全一、矿井供电系统概述矿井供电系统是矿井生产中至关重要的一个部分，它为矿井提供稳定、可靠的电能，保障矿井正常生产。
矿井供电系统通常由电源系统、输电系统和配电系统组成。
1. 电源系统：电源系统是矿井供电系统的核心部分，它主要包括发电机组、变压器和配电装置。
发电机组按照矿井的实际需求选用，常见的有柴油发电机组、燃气发电机组和风力发电机组等。
变压器将发电机组产生的电能提升到适合输电和配电的电压等级。
配电装置将变压器输出的电能分配到矿井不同的用电设备上。
2. 输电系统：输电系统将发电机组产生的电能送至矿井的各个用电设备。
输电系统包括输电线路、绝缘子、电杆、变电所等。
输电线路选用合适的导线材料，并按照矿井的实际情况进行布线，保证电能能够有效地输送到不同的用电设备。
3. 配电系统：配电系统将输电系统输送到的电能分配到矿井的各个用电设备上。
配电系统包括开关设备、熔断器、接触器、电缆等。
配电系统的设计应符合矿井的实际情况和用电设备的需求，保证矿井的用电安全和效率。
二、矿井供电安全措施1. 发电机组的安全措施（1）发电机组应安放在通风良好的机房内，机房内应安装温湿度监测装置，以及可燃气体自动报警装置，确保机房内的环境安全。
（2）发电机组应定期进行维护保养，检查机组的运转情况和各种安全保护装置的运行是否正常，如过热、过载、低油压等保护装置。
（3）发电机组的油箱应定期清理，避免油箱内积满杂物造成火灾隐患。
2. 输电线路的安全措施（1）输电线路应采用可靠的绝缘材料，保证线路的绝缘性能和耐候性能。
（2）线路的布置要合理，避免与其他设备或管道接触，以免发生短路和火灾事故。
（3）输电线路应设置过流保护装置和接地装置，确保线路的安全运行。
3. 配电系统的安全措施（1）配电系统应合理设置短路保护和过载保护装置，及时切断电流，避免设备因短路和过载而受损。
（2）配电系统应定期检查电缆和各种接头的外观，发现异常及时处理，避免电缆放电、爆炸等事故。

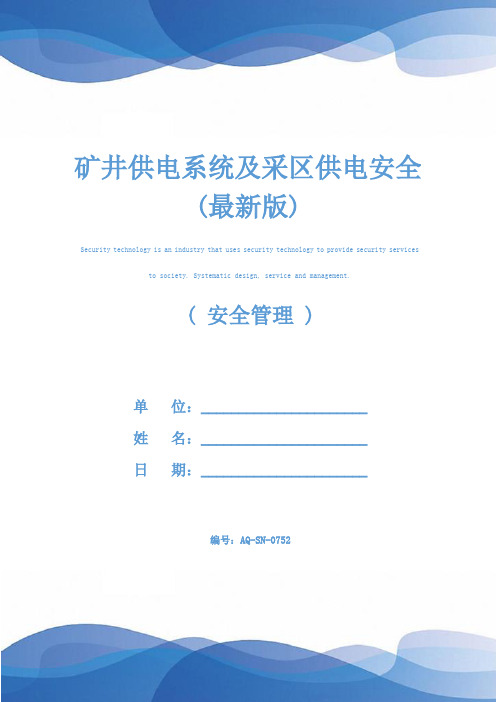

矿井供电系统及采区供电安全(最新版)Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management.( 安全管理 )单位：______________________姓名：______________________日期：______________________编号：AQ-SN-0752矿井供电系统及采区供电安全(最新版)一、矿井供电系统1、矿井供电压等级：根据国家标准地规定，并结合煤矿的特殊生产条件，煤矿井下常用的电压等级及用途见下表标准电压平均电压用途6000V6300V高压电动机及供电压3300V3460V部分矿井采区电气设备1140V1200V综采工作面成套电气设备660V690V低压动力用电电压380V400V低压动力用电电压127V133V照明信号和手持式电气设备36V电气设备的控制回路直流250V550V架线式电机车《煤矿安全规程》第448条对井下供电电压提出了明确地规定和限制。
2、矿井供电系统矿井地面变电所、井下中央变电所、采区变电所、工作面配电点、按照一定方式相互连接起来地一个整体，我们称之为矿井供电系统。
另外，根据井田范围、埋藏深度、地质条件矿井供电系统还可分为深井和浅井供电系统。
我矿由于煤层深度埋藏深度超过150米，所以采用深井供电系统；下图是我矿主要供电系统图；3、变压器的中性点运行方式变压器中性点运行方式由三种，即直接接地、不接地和经消弧线圈（或限流阻抗）接地。
不同地运行方式，对井下供电地安全有直接影响；煤矿井下采用变压器中性点不接地的运行方式，通过计算得出结论当发生人体触电事故时，在中性点不直接接地时，通过人体的电流是安全的。
二、采区供电系统采区变电所是采区用电地中心，电源由中央变电所提供。
矿井供电系统及供电安全范文摘要：随着矿山的迅速发展，供电系统及其安全已成为矿山生产中的重要问题。
本文从矿井供电系统的构成和工作原理入手，介绍了矿井供电系统的组成部分以及各个部分的工作原理。
同时，本文还对矿井供电系统的安全问题进行了深入分析，并对如何提高供电系统的安全性提出了相应的措施和建议。
关键词：矿井供电系统，供电安全，构成，工作原理，安全问题，措施，建议。
一、引言矿井供电系统是指为矿山提供电力的系统，包括配电网络、变电站、输电线路等组成部分，其稳定可靠的运行对矿山生产至关重要。
供电安全是指供电系统在正常运行过程中，能够预防和控制电力事故，确保供电系统的稳定运行和矿工的人身安全。
二、矿井供电系统的构成和工作原理1. 配电网络：配电网络的作用是将高压输电线路的电力转变为矿井内部所需要的低压电力。
配电网络一般由变压器、开关设备和配电线路等组成。
变压器负责将输电线路的高压电力转变为适用于矿井内部使用的低压电力，开关设备负责对电力进行分配和控制，配电线路负责将电力输送到矿井内各个区域。
2. 变电站：变电站是指将输电线路的高压电力转变为配电网络所需要的低压电力的设备。
变电站一般由高压断路器、变压器、低压开关设备等组成。
高压断路器用于对输电线路进行切断和接通，变压器用于将高压电力转变为低压电力，低压开关设备用于对电力进行分配和控制。
3. 输电线路：输电线路是指用于将发电厂产生的电力输送到变电站的线路，包括高压输电线路和低压输电线路。
高压输电线路负责将发电厂产生的高压电力输送到变电站，低压输电线路负责将变电站产生的低压电力输送到矿井内。
矿井供电系统的工作原理是：发电厂产生的电力经由输电线路输送到变电站，变电站将高压电力转变为低压电力后，再经由配电网络输送到矿井内各个区域。
配电网络将电力输送到各个用电设备，如照明设备、通风设备和生产设备等，供其正常工作。
三、矿井供电系统的安全问题1. 电气火灾：电气火灾是指由于供电系统或用电设备的故障、短路等原因引发的火灾。
编订：__________________审核：__________________单位：__________________矿井供电系统及供电安全Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-6928-52 矿井供电系统及供电安全使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
第一节矿井供电系统本章节主要讨论煤矿企业对供电的要求及用户的分类矿井供电系统矿井设备布置、硐室要求采区工作面配电点的设备布置及配电系统;供电系统的拟定原则对供电的要求：1. 供电可靠就是要求供电不间断。
2. 供电安全必须严格遵照规程的规定进行供电作业确保安全。
3. 保证充足的供电量;4. 技术经济合理煤矿电力用户分为以下三类1. 一类用户一级负荷凡因突然中断供电会发生人身伤亡事故或损坏重要设备且难以修复或给国家经济带来很大损失者属于这一类。
这一类用户有矿井主通风机、主要提升设备、主排水设备。
2. 二类用户二级负荷凡因突然停电造成大量减产者属于这一类。
例如造成企业运输停顿、经济发生较大损失者。
3. 三类用户三级负荷凡因突然停电对生产没有直接影响者属于这一类。
例如机修厂及生活福利设施等。
电压等级井下各级配电电压和各种电气设备的额定电压等级一、高压不超过10000V二、低压不超过1140V三、照明、信号、电话和手持式电气设备的供电电压不超过127V四、远距离控制线路的额定电压不超过36V。
Safety is the goal, prevention is the means, and achieving or realizing the goal of safety is the basic connotation of safety prevention.
（安全管理）
单位：___________________
姓名：___________________
日期：___________________
矿井供电系统及采区供电安全
(新编版)
矿井供电系统及采区供电安全(新编版)导语：做好准备和保护，以应付攻击或者避免受害，从而使被保护对象处于没有危险、不受侵害、不出现事故的安全状态。
显而易见，安全是目的，防范是手段，通过防范的手段达到或实现安全的目的，就是安全防范的基本内涵。
一、矿井供电系统
1、矿井供电压等级：根据国家标准地规定，并结合煤矿的特殊生产条件，煤矿井下常用的电压等级及用途见下表
标准电压
平均电压
用途
6000V
6300V
高压电动机及供电压
3300V
3460V
部分矿井采区电气设备
1140V
1200V
综采工作面成套电气设备
660V
690V
低压动力用电电压
380V
400V
低压动力用电电压
127V
133V
照明信号和手持式电气设备
36V
电气设备的控制回路
直流250V550V
架线式电机车
《煤矿安全规程》第448条对井下供电电压提出了明确地规定和限制。
2、矿井供电系统
矿井地面变电所、井下中央变电所、采区变电所、工作面配电点、
按照一定方式相互连接起来地一个整体，我们称之为矿井供电系统。
另外，根据井田范围、埋藏深度、地质条件矿井供电系统还可分为深井和浅井供电系统。
我矿由于煤层深度埋藏深度超过150米，所以采用深井供电系统；下图是我矿主要供电系统图；
3、变压器的中性点运行方式
变压器中性点运行方式由三种，即直接接地、不接地和经消弧线圈（或限流阻抗）接地。
不同地运行方式，对井下供电地安全有直接影响；
煤矿井下采用变压器中性点不接地的运行方式，通过计算得出结论当发生人体触电事故时，在中性点不直接接地时，通过人体的电流是安全的。
二、采区供电系统
采区变电所是采区用电地中心，电源由中央变电所提供。
其主要任务是将高电压变为低电压，并将低电压分配道本采区采掘工作面和其它用电设备
1、采煤工作面的供电。
见下图
2、掘进工作面的供电见下图
三、用电安全作业制度
用电安全作业制度是指：工作票制度；工作许可制度；倒闸、试验操作票制度和工作监护制度；停送电制度等。
1、工作票制度：在地面电气设备和线路上作业时，对井下高压电气设备进行检修，重要线路、重要场所进行停、送电时都必须使用工作票，并按工作票规定地内容进行工作；
2、高压操作工作许可制度：对地面变电所的电源进线及与进线有关的电气设备和井下高压电气设备进行操作检修都必须得到系统主管部门调度的批准。
影响较大的采区电气设备检修应征得矿调度的同意。
3、高压倒闸、试验操作票制度：进行高压电气设备和线路的倒闸操作和试验操作，必须执行操作票制度和工作监护制度；防止因误操作发生人身和设备损坏事故。
4、工作监护制度：倒闸操作和井下电气设备检修，必须有两人执行，一人操作，一人监护。
5、停、送电制度：电气设备进行检修搬迁等作业必须遵守停电验电放电装设接地线设置遮拦和悬挂警示牌等规定程序。
严禁带电作业。
电气设备进行停电检修，必须执行谁停电谁送电，中间不得换人，严禁约时停、送电。
6、井下用电十不准制度：
①不准带电检修。
②不准甩掉无压释放器，过电流保护装置。
③不准甩掉漏电继电器，煤电钻综合保护器和局部通风机风电、瓦斯电闭锁装置。
④不准明火操作，明火打点，明火放炮。
⑤不准用铜、铝、铁等代替保险丝。
⑥停风、停电的采掘工作面，未经瓦斯检查不准送电。
⑦有故障的线路不准强行送电。
⑧电气设备的保护装置失灵后，不准送电。
⑨失爆设备、失爆电器不准使用。
⑩不准在井下拆卸矿灯。
7、三无、四有、两齐、三全、三坚持：
三无：无鸡爪子、无羊尾巴、无明接头。
四有：有过流和漏电保护装置，有螺钉和弹簧垫，有密封圈和挡板，有接地装置。
两齐：电缆悬挂整齐，设备硐室清洁整齐。
三全：防护装置全，绝缘用具全，图纸资料全。
三坚持：坚持使用检漏继电器，坚持使用煤电钻照明和信号综合保护装置，坚持使用风电和瓦斯电闭锁。
四、采区供电安全
1、工作面配电点的设置：作用是将采区变电所送来的电能再分配给采掘工作面的电机、电钻和照明
①采煤工作面配电点：设在低压开关设备集中的地方，需要随工作面经常移动。
一般不需要开设专门的硐室，直接设在运输顺槽活回风顺槽一侧，距工作面70－100米。
这是指综采面，我矿一般固定设在运输顺槽煤仓附近顶板条件较好的地方。
②掘进工作面配电点：设在掘进巷的一侧或掘进巷道的贯通巷内，一般距工作面80－100米。
我矿掘进工作面没有设配电点，工作面停送电要在斜巷下边风机闭锁开关，相对距离较远，不方便。
2、触电的危害及防治措施：
①触电的危害：触电对人体的伤害可分为电击和电伤。
电击是触电后电流通过人体，在热化学和电解作用下使呼吸器官心脏和神经系统受到损伤和破坏。
电击可以致人死亡，最危险。
电伤是强电流瞬时通过人身某一处局部，或电弧烧伤人体，人体外表器官破坏，烧伤面积不大，不至于有生命危险。
触电对人的伤害程度与电流作用于人身的时间有关。
既使是安全电流（30mA.s）流经人体时间过久，也会造成伤亡事故。
②触电的防治措施：
a井下不得带电检修、搬迁电气设备（包括电缆和电线）；
b操作井下电气设备必须遵守规定；
c防止人身触电或接近带电导体；
d对人员经常接触的电气设备，采用降低工作电压。
③井下防止触电应注意的事项：
a非专职电气人员不得擅自摆弄、检修操作电气设备；
b不准自行停电、送电；
c谨防触架空线伤人；
d下山行走，不得手扶电缆；
e严禁在电气设备和电缆上躺座
五、杂散电流的危害及防治
①杂散电流的危害：
a矿井杂散电流可能引起电雷管的误爆炸；
b矿井杂散电流腐蚀金属管路和铠装电缆外皮，缩短金属铠装电缆和金属管路的使用寿命；
c杂散电流可能使漏电保护发生误动作；
d杂散电流可引起电火花，其电火花能引起瓦斯、煤尘爆炸。
②杂散电流的防治措施：
A直流杂散电流的防治措施：
a改变两个电阻值；
b缩短供电半径，增设变流所；
c设置轨道绝缘点；
d减少加在轨道上的负荷电流。
B、交流杂散电流的防治措施：
a提高交流电网绝缘水平；
b采用屏蔽电缆。
六、三专两闭锁
1、构成及工作原理：
“三专”是在掘进工作面的局部通风机实行专用变压器、专用开关、专用线路供电。
“两闭锁”是风电闭锁和瓦斯电闭锁；①风电闭锁是用两台磁力起动器进行连锁控制，其中一台接通风机，另一台接掘进工作面电气设备，实现先通风后送电，风机停转时，掘进工作面电源也同时被切断。
②瓦斯电闭锁是由瓦斯探头、监控系统（监控分站）断电仪和高压开关。
我矿在低压开关联结。
2、作用及适用范围：适用于掘进工作面。
“三专”用来保证供电地连续性，不间断地向掘进工作面通风。
我矿属于低瓦斯矿井，这点目前还达不到。
风电、瓦斯电的作用这里就不用多说了。
