GPS自动报站器说明书V3.0

HY-2900MA/MB/MD报站器使用说明一、简介HY-2900MA型MP3手动语音报站器支持多种码率的MP3文件，音质优美、声音响亮。

以MiniSD卡作为语音存储器，可以同时存储32条线路的报站语音，更换语音方便，且具有与公交LED电子显示屏进行通讯等多种功能。

HY2900MB型MP3自动报站器在HY-2900MA型的基础上增加了GPS自动报站功能。

利用全球卫星定位系统（简称GPS）的定位功能，根据事先学习好的站点坐标实现公交车到、出站和扩展坐标提示等自动播报功能，以及分段限速提醒功能。

HY2900MD型MP3自动报站路签机，除了具有HY2900MB的全部功能外，增加了自动记录记录公交车辆的行车数据，自动回传的功能，配合软件可以满足公交运营管理的需求。

注：1、报站器上电后，屏幕上先显示出产品版本信息，格式如下：P3固定表示MP3格式，X为A、b或d，对应产品型号HY2900MA/MB/MD；Y为数字，表示为第几版本程序。

2、以下说明中带有[B]标记的为HY-2900MB和HY2900MD的共有功能，带有[D]标记的为HY2900MD的独有功能。

未加标记的，为三种型号的共有功能。

二、功能特点1、支持全系列MPEG1&2 audio layer 3 (ISO11172-3)音频编码的MP3 格式。

2、支持SanDisk、Toshiba、Kingston 等公司出品的32MB-4GB的MiniSD 卡3、可存储32条线路的语音信息，每线路99个站点4、宽电压输入范围5、播音过程中可进行音量调节6、可与公交LED显示屏接口7、具有掉电记忆功能，重上电恢复站号、线路方向等状态10、组合按键锁防止误操作修改设置信息11、操作界面人性化，对应各种设置操作有语音提示。

12、GPS信号有效时自动播报进出、站等语音[B]13、每线路99个扩展坐标，每坐标可以对应不同语音。

14、自动报站范围可灵活调整[B]15、可以实现超速语音提示及送LED电子屏显示[B]16、可分线路、分站点设置速度限制值[B]17、整点语音报时和送LED电子屏显示[B]18、自动记录各站进、出站时间，超速时间和速度值[D]19、自动记录上电时间，防止人为关闭报站器逃避考核[D]20、配合无线数传模块，自动把学习的数据传给值班机或管理计算机[D]三、主要技术参数1、额定电源电压：DC12V或DC24V2、最大电压范围：DC 9-45V3、静态电流：<100mA（DC12V）4、最大电流：<1A（DC12V）5、声道数：26、匹配扬声器：4Ω或8Ω，功率15W以上7、音量调节级数：0-8级8、音频输出有效功率：3W（12V/4Ω）10W（24V/4Ω）9、MiniSD卡容量：32M—4G Bytes10、语音格式：多种码率MP3，推荐128KBPS11、语音时长：9小时（512M，128KBPS）12、通讯方式：RS-48513、存储线路：32条线路14、站号最大范围：9915、扩展坐标个数：99[B]16、20通道GPS芯片[B]17、定位精度：12米（85%情况）[B]18、记录行车数据容量：32768条[D]19、考勤站点数量：99个[D]四、接口说明航空插头连线示意图如下五、与显示屏的接口方式报站器可与公交电子显示屏进行接口。

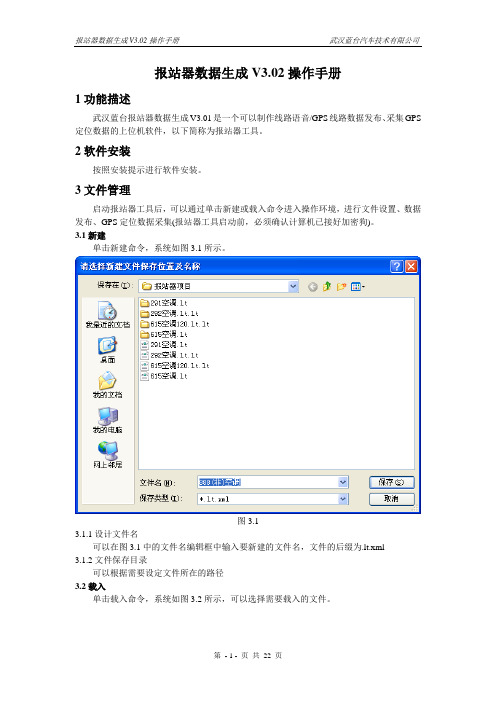

报站器数据生成V3.02操作手册1功能描述武汉蓝台报站器数据生成V3.01是一个可以制作线路语音/GPS线路数据发布、采集GPS 定位数据的上位机软件，以下简称为报站器工具。

2软件安装按照安装提示进行软件安装。

3文件管理启动报站器工具后，可以通过单击新建或载入命令进入操作环境，进行文件设置、数据发布、GPS定位数据采集(报站器工具启动前，必须确认计算机已接好加密狗)。

3.1新建单击新建命令，系统如图3.1所示。

图3.13.1.1设计文件名可以在图3.1中的文件名编辑框中输入要新建的文件名，文件的后缀为.lt.xml3.1.2文件保存目录可以根据需要设定文件所在的路径3.2载入单击载入命令，系统如图3.2所示，可以选择需要载入的文件。

图3.23.3保存单击保存命令，保存已打开的文件。

3.4另存为单击另存为命令，将已打开的文件保存到另一个目录中。

4参数设置要得到所需要的数据，首先要进行参数设置，包括：基本参数设置、站名设置、到站距离设置、经纬度设置、转弯设置、分段限速、外屏信息设置、站节牌设置、语音设置。

4.1基本设置4.1.1常规设置如图4.1所示图4.1●线路编号：线路编号编辑框内写入线路编号，如“292”。

●是否空调车：如果该车为空调车，选中空调，否则选中非空调。

●是否GPS型：如果该车为GPS型，选中GPS型，否则选中非GPS型。

●Led屏同步报站模式：默认为内码、指令同时发送。

4.1.2高级设置如图4.2所示图4.2●报站控制：超速提示参考值编辑框写入超速的速度，其余都采用软件默认的值。

●轮询模式：默认为轮询●轮询站数：有255个数值可选，一般默认为10。

●声道模式：默认为左声道。

●默认音量：音量大小的设置，默认设置为75。

●启用外音播放：需要外音播放，选中此项，可以对三个外音播放段的时间进行设置。

●GPRS配置：仅GPRS型报站器有效。

4.1.3参数说明4.2站名设置站名设置用于设置站名，以后出现的站名称都是通过这次设置获得的，如图4.3所示图4.3上行站点设置的操作与下行站点相同，现以上行站点设置为例。

报站器快速使用说明1、电源和喇叭线接线方式脚位 1 2 3 4 5 6定义AOUT-L GND 电源正AOUT-R NC 电源地颜色绿色黑红蓝色空黑接线说明：第1脚，绿色线，是设备内音哈喇正极（左声道）；第2脚，黑色线，GND-地线，为喇叭负极，左右声道共用；第4脚，蓝色线，是设备外音哈喇正极（右声道）；第3脚，红色线，接电源正极；第6脚，黑色线，电源地（黑）接电源负极；第5脚，为空脚。

2、踩点①、设备接上GPS天线，GPS天线放室外空旷处，等待界面GPS显示“定位”；如下图：②、上路踩点；设备进菜单“坐标采集”，到达相应站点后按下【确认】键即可采集对应站点信息并自动保存到相应的表格，光标会自动跳至下一站点，且设备最底部会显示下一站名称。

若采集过程中发现错误可以将光标移至对应的编号再次采集覆盖原有经纬度；如下图表：③、踩点位置：接近站台2~5m左右处；④、线路坐标采集完成后，重启设备，按既定线路即可自动报站。

3、文件制作例：添加一条线路：102路①、在bus文件夹下新建文件夹命名为“102”；②、在102文件夹中添加“102S.csv”和“102X.csv”两个文件，以及该线路所有站点音频文件（.mp3）；③、编辑“102S.csv”和“102X.csv”两个表格；④、把本站的线路名音频（102.mp3）放到“线路名称”文件夹中；⑤、打开bus下的“line.csv”文档，按照格式添加线路名；⑥、在“102”文件夹下同时把对应站点语音放进去。

4、设备升级方法A：把要升级的固件文件update.img放到SD（2G内）卡中，再把SD卡插到报站器的SD卡槽，重启设备，LCD屏此时会黑屏，等待10S钟左右，设备显示主界面，升级完成，拔出SD卡，升级完成。

方法B：把要升级的固件文件updata.img，拷贝至设备根目录下，重启设备，LCD屏此时会黑屏，等待10S钟左右，设备显示主界面，升级完成（升级完成后，原本拷贝在根目录下的固件文件updata.img会自动删除，不影响下次重启）。

报站器软件操作说明书
V1.0
一、概述
该软件主要适用于我司调度屏报站配置，通过该软件可对报站内容、公共用于等信息进行编辑，导入、导出，方便用户配置。

二、使用说明
1.打开我司光盘，可看到报站器配置客户端，双击打开可进
入配置界面；
2.站名编辑,共可编辑90个站名，编辑好站名后，连接报站器，选择下载参数到报站器；
3.公共用语编辑,共可编辑10条公共用语；
4.其他：设置起步用语、到站用语、发音声音、播报类型、线路名称等；
5.导入参数：用户可将导出的参数，通过导入参数按钮，实现参数导入功能；
6.保存参数：设置好参数后，点击保存参数，保存当前设置的值；
7.测试GPS：（内部测试使用，其他用户目前暂无法使用）
8.读取参数：连接好设备后，点击读取参数，可获取出当前设备的参数；
9.下载参数：配置好参数后或修改过新的参数值后，点击下载按钮，可把当前参数下载到调度屏，重启调度屏后，可显示新的参数；
10.退出：选择退出按钮，退出程序；。

GPS自动报站器Product DatasheetGPS自动报站器 (1)1.概述 (2)2.产品外观 (2)2.1报站器正面 (2)22报站器背面 (3)2.3 报站器侧面 (3)3.操作说明 (3)3.1报站器按键功能说明 (3)3.2报站音量设置 (4)3.3线路选择 (4)3.4调整上下行 (4)3.5设置对应的司机编号 (4)3.6采集经纬度 (5)4.报站语音录入及编排 (5)4.1女M可录入报站语音 (5)4.1.1录入报站语音文件说明 (5)4.1.2线路文件夹说明 (5)4.1.3配置表格说明 (6)4.2报站语音编排 (6)4.2.1起点站语音编排 (6)4.2.2中途进站语音编排 (6)4.2.3中途出站语音编排 (7)4.2.4下站为终点站时语音编排 (7)4.2.5终点站语音编排 (7)4.3服务用语编排 (7)4.4音乐文件编排 (7)5.设备安装 (7)5.1连接电源及喇叭 (7)5.2安装GPS天线 (8)6.技术参数 (8)概述随着目前公交事业的不断发展，带动了公交配套设施的不断更新、改进，因而公交车报站器就成为了当今公交车必不可少的配套设备。

本公司博采各家所长，在“ MP3语音报站器”基础上研发出了GPS自动语音报站器, 它采用GPS全球卫星定位系统测量技术与高品质MP3解码技术相结合的方式，完全智能化、人性化。

彻底改变了传统公交车语音报站器必须由司机操控才能工作的落后方式，进站、出站自动播报预报站名及服务用语，准确、及时、完全不需要人工介入，是公交车等报站的一项技术革命。

具有全自动插播广告功能，界面简单稳重，操作方便灵活，质量可靠，软件操作简单, 维修方便且成本低。

具有众多优点本产品功能特点：报站功能：GPS自动报站。

广告多语种支持功能：多种语言报站，语音优美并且随便插入音乐和广告语产生更多经济效益。

稳定性、抗干扰性能好：主控采用进口PIC MCU，语音解码部分采用本公司成熟的MP3解码模块，极大提高元器件的抗干扰能力和稳定性。

GPS监控软件 V3.0使用说明书北京兴远达科技有限公司地址：北京市丰台区科学城海鹰路5号赛欧科技孵化广场电话:(010)83682421一、软件介绍 (2)二、安装说明 (2)三、软件使用说明 (7)1、主界面 (9)2、google地图 (11)3、电子地图 (13)4、历史记录窗口 (15)5、照片下载窗口 (16)6、下发指令 (17)7、速度曲线 (19)8、报表下载 (20)9、手动报警查询 (21)10、超速报警查询 (22)11、疲劳驾驶查询 (23)12、修改密码 (23)14、显示关于信息 (25)四、网页版使用说明 (26)4、1修改密码 (27)4、2客户管理 (28)4、3管理工具 (32)4、4回收站 (36)一、软件介绍客户端软件采用CS（客户端/服务器）的方式，利用.Net平台开发，其中地图引擎采用MapInfo公司的MapXteme2004产品，该软件从应用服务器通过XML方式获取数据，在客户的电脑上通过地图、报表、曲线等多种方式显示出来。

目前该软件提供了车辆当前位置、车辆历史轨迹、温度曲线、速度曲线、车辆里程报表、车辆工作时间报表、车辆里程汇总表等，并可将数据或者报表导出到Excel、Word、PDF、图片、RPT等类型的文件中，供客户再进行进一步的分析或应用于其他信息系统中。

二、安装说明安装前请确保关闭所有应用程序，第一次安装过程中需要重启计算机，双击安装文件中如图2-1的setup.exe开始安装。

如果系统中没有安装Microsoft .NET framework SDKV1.1，将提示安装Microsoft .NET Framework SDK v1.1，点击同意，安装该语言包。

提示重启机器，重启机器后弹出如图2-2的提示，操作成功完成，点击“确定”（如果已存在Microsoft .NET Framework SDK v1.1，将跳过以上过程）。

安装界面进入如图2-3所示，填入用户和单位，在图2-4所示界面中选择安装模式，进入如图2-5所示的安装准备。

WHB-11B型GPS报站器V2.02操作手册一、功能描述1．GPS定位自动报站；起点、终点开机自动切换上下行；中途断电记忆上下行状态。

2．手动报站。

3．同时拷贝多条线路（最多99条线路），可自由切换线路4．车辆转弯提示语播报。

5．车辆超速提示语播报，可对不同的多个任意区段设置不同的限速值。

6．整点报时。

7．可选择分时段（三个时间段）启用外喇叭播报。

8．4条服务语（含1条转弯提示语，3条自定义服务语）手动选择播报。

9．自动同步GPS时间显示。

10．前置标准USB接口，可直接插入U盘或使用USB直连线连接PC，更新语音及GPS线路数据（语音及GPS线路数据由上位机软件制作生成），高速传输（一般一条线路的语音和数据只需十几秒）；可一次拷贝多条线路，由上位机软件制作生成语音及GPS线路数据。

11．语音加密，保证安全性。

12．双色屏及外屏同步显示支持。

二、控制面板图解说明按键功能说明：①键功能：服务语1；指示灯：亮（有GPS信号），灭（无GPS信号）②键功能：服务语2；指示灯：亮（上行状态）③键功能：服务语3；指示灯：亮（下行状态）④键功能：服务语4（转弯）；指示灯：亮（USB设备模式）⑤键功能：电源开关；指示灯：亮（电源开），闪烁（电源关），灭（无电源）⑥键功能：+/移站⑦键功能：-/移站⑧键功能：完成⑨键功能：切换（上下行）；长按：传输⑩键功能：重复（上次播放）；长按：功能三、基本操作1．上电：接通电源，报站器缺省为开机状态，系统进入初始化过程，数码显示屏将显示当前线路号（H开头表示空调车，L开头表示普通车），继而显示当前时间。

初次上电，GPS模块将会有1到5分钟的搜星时间，当搜索到3颗及以上卫星时，GPS开始定位，GPS指示灯（灯①）亮，同时数码屏将被同步为GPS时间显示。

报站器默认显示记忆的上下行状态，当车位于上行或下行起点站时，报站器会根据GPS数据自动切换上下行。

2．开关机：正常工作时，按下电源开关（键⑤），报站器关机，同时，电源指示灯（灯⑤）闪烁，再次按下电源开关，报站器开机，电源指示灯（灯⑤）常亮。

尊敬的用户：您好！欢迎您使用凯立德移动导航系统!让凯立德移动导航系统带给您轻松的旅程和快乐的生活，无论您驾车出游还是远足郊外，您只需手指轻轻一点，凯立德移动导航系统将为您全程语音导航，您可以放松心情尽情享受您的出游。

凯立德移动导航系统还为您提供了详细的生活资讯，无论身在何地，都可以像当地人一样了解该地的餐厅、超市、银行网点、小区等10多类100多小类的生活信息。

我们为您提供精准丰富的地图数据和及时的更新。

3.0版地图覆盖全国（除港、澳、台外），包括420多万个兴趣点。

界面人性化的设计和多种功能带给您舒适的操作和乐趣：轨迹记录、重放可实际导航，还可以和好友交换使用 自由设置新的兴趣点，还可以和好友交换使用导航过程中智能纠错超速提示高速公路完全信息凯立德移动导航系统与您共享精彩世界，导航快乐生活。

特别提示1.在汽车驾驶过程中，驾驶员必须确保汽车的安全行驶。

切勿因查看导航系统影响了安全驾驶，这可能会导致严重的交通事故。

严禁在驾车过程中操作此系统，并请遵守实际交通规则。

2.GPS全球卫星定位系统是美国政府所提供和维护。

在建筑物密集区和高架桥下行驶，以及天气变化等因素，都可能影响GPS信号的接收，从而导致不能定位、定位不准、导航操作失败和系统功能失常等现象的发生。

3.由于道路和设施点的易变性和GPS卫星定位系统所要求的地图准确性，请您使用正版软件并及时更新。

4.规划路径和语音提示是系统根据电子地图计算的结果，驾驶人需根据实际道路情况行驶。

5.操作时请您同时遵循相关硬件设备的操作规则和要求，否则会出现系统运行不正常或停止响应的情况，如果出现以上现象请关闭硬件设备（如智能手机、掌上电脑），并重新启动系统。

6.请使存储卡如SD卡保持在可读写状态，否则无法使用存入地址簿、保存轨迹等功能。

7.如需升级或咨询，请与经销商联系或拨打400-8860118。

目 录第一章 系统的初次使用 (1)1.1系统功能简介 (1)1.2系统功能安装与激活 (1)1.3 GPS设置 (2)第二章 系统简介 (3)2.1系统使用简介 (3)2.1.1启动系统 (3)2.1.2 快速入门 (3)2.1.3关闭导航系统 (4)2.2地图主界面 (4)第三章 查找兴趣点 (11)3.1高级检索 (11)3.2交叉路口检索 (13)3.3先前目的地 (13)3.4周边设施检索 (14)3.5按当前光标位置设定 (15)3.6分类检索 (15)3.7地址簿检索 (16)3.8城市检索 (17)3.9国家级景点检索 (18)第四章 路径规划 (19)第五章 路径管理 (20)5.1行程说明 (20)5.2模拟行驶 (21)5.3取消路径 (21)第六章 轨迹管理 (23)6.1保存轨迹 (23)6.2轨迹导航 (24)6.3轨迹管理 (24)6.3.1轨迹模拟导航 (24)6.3.2删除轨迹 (25)6.3.3轨迹改色 (25)6.3.4轨迹改名 (26)6.3.5浏览轨迹 (26)6.3.6导出轨迹 (27)6.3.7导入轨迹 (27)第七章 地址簿 (29)7.1查看、管理地址 (29)7.1.1查看地址 (29)7.1.2添加新地址 (29)7.1.3删除地址 (30)7.1.4全删某组地址 (31)7.1.5地址定位 (31)7.1.6编辑地址 (32)7.2组别管理 (34)7.2.1添加新组 (34)7.2.2删除组别 (34)7.2.3编辑组别名称 (35)7.2.4导入地址 (35)7.2.5导出地址 (36)第八章 高级功能 (37)8.1画面设置 (37)8.2语音设置 (39)8.3周边设施搜索范围 (40)8.4搜索条件设置 (40)8.5超速设置 (41)8.6地址簿提示距离 (41)8.7系统初始化 (42)8.8调整车标方向 (43)8.9查看GPS信息 (43)8.10版本信息 (44)8.11地图视图 (44)第九章 语音播报说明 (46)附 录 输入法说明 (47)有限保证 (50)版权声明 (51)第一章 系统的初次使用1.1系统功能简介凯立德移动导航系统是一种运用于车载导航仪、便携式导航仪和智能手机等移动智能设备上的应用软件，它是利用GPS卫星信号接收器将移动智能设备位置进行精确自主定位，并显示在导航电子地图上，用户设定目的地后，系统会自动选路，同时在行进过程中通过语音提示，帮助用户安全、快捷地到达目的地。

GPS自动语音报站器使用说明书（V3.20版）一、主要功能特点：1、电源电压范围：8-36V，适合安装在所有的工交车上；2、音频功放输出功率：内喇叭（25*4W），外喇叭（25W）；3、文件存储支持SD卡;4、支持外接音视频输入，实现外接音频和语音报站之间的声音自由切换，共用同一组喇叭输出声音（语音报站器在没有报站时，自动把外接音视频切换到输出端口输出，报站时自动把报站声音切换到音频输出口，报站文件播放完后自动切到外接音视频）本功能根据客户要求可选，如下图显示范例：5、支持语音内外报站功能,在没有报站时,语音报站器会去播放MUSIC文件夹的*.MP3文件,车内喇叭输出声音,外喇叭没有声音输出;报站时内外喇叭同时输出报站声音,本功能根据客户要求可选，如下图显示范例：6、MUSIC音乐播放(1)当插入SD卡，上电自动循环播放SD卡中“music”文件夹的*.MP3音乐节目；如果SD卡中没有MUSIC文件夹或MUSIC文件夹中没有*.mp3文件,则语音报站器上电没有声音输出，只有在按“报站”或按“礼貌”按键时播放相应的报站文件和礼貌用语，平时报站器处于静音状态；(2)每当报站时或者播放礼貌用语时，自动转去播放报站文件或者礼貌用语，播完后，自动转到原来音乐播放的断点处继续播放。

(3)如果当前已经在播放报站文件，或者礼貌用语，则断点不会被记忆。

二、面板功能按键定义说明:1、线路切换上电后，自动初始化线路1的报站节目，如果需要切换线路，可长按“线路”键，直到LED 上显示“-XXX”，XXX为当前的线路号。

此时，按“进一站”，“退一站”可对线路号进行调整，直到调整到需要的线路。

按“上/下行”键可对当前调整到的线路号进行确认。

确认后，系统会自动重新初始化，并开始播放音乐节目。

2、音量调整按“线路”键，可以在正常显示和音量显示状态下切换，当显示“U”音量时，“进一站”，“退一站”可对当前音量进行调整。

显示音量状态下，若没按键，则5秒后自动返回正常显示。
