防雷器参数

避雷器参数定义1、标称电压Un：被保护系统的额定电压相符，在信息技术系统中此参数表明了应该选用的保护器的类型，它标出交流或直流电压的有效值。

2、额定电压Uc：能长久施加在保护器的指定端，而不引起保护器特性变化和激活保护元件的最大电压有效值。

3、额定放电电流Isn：给保护器施加波形为8/20μs的标准雷电波冲击10次时，保护器所耐受的最大冲击电流峰值。

4、最大放电电流Imax：给保护器施加波形为8/20μs的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。

5、电压保护级别Up：保护器在下列测试中的最大值：1KV/μs斜率的跳火电压；额定放电电流的残压。

6、响应时间tA：主要反应在保护器里的特殊保护元件的动作灵敏度、击穿时间，在一定时间内变化取决于du/dt或di/dt的斜率。

7、数据传输速率Vs：表示在一秒内传输多少比特值，单位：bps；是数据传输系统中正确选用防雷器的参考值，防雷保护器的数据传输速率取决于系统的传输方式。

8、插入损耗Ae：在给定频率下保护器插入前和插入后的电压比率。

9、回波损耗Ar：表示前沿波在保护设备（反射点）被反射的比例，是直接衡量保护设备同系统阻抗是否兼容的参数。

10、最大纵向放电电流：指每线对地施加波形为8/20μs的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。

11、最大横向放电电流：指线与线之间施加波形为8/20μs的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。

12、在线阻抗：指在标称电压Un下流经保护器的回路阻抗和感抗的和。

通常称为“系统阻抗”。

13、峰值放电电流：分两种：额定放电电流Isn和最大放电电流Imax。

14、漏电流：指在75或80标称电压Un下流经保护器的直流电流。

避雷器分类/避雷器价格/避雷器分类避雷器有高压和低压避雷器之分，本节介绍的是低压配电系统中的避雷器（电涌保护器SPD）1. 电涌保护器器的种类名目繁多的避雷器在我国的市场上已经超过了上百种，如何对不同品牌、不同型号的避雷器进行分类也许就摆在我们面前。

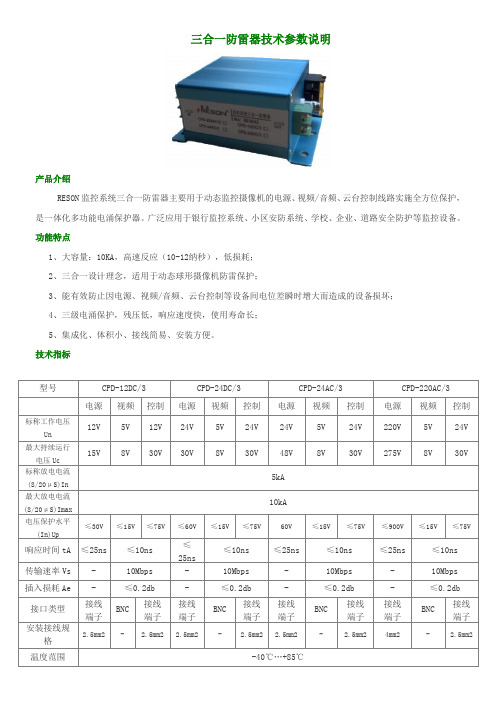

三合一防雷器技术参数说明产品介绍RESON监控系统三合一防雷器主要用于动态监控摄像机的电源、视频/音频、云台控制线路实施全方位保护，是一体化多功能电涌保护器。

广泛应用于银行监控系统、小区安防系统、学校、企业、道路安全防护等监控设备。

功能特点1、大容量：10KA，高速反应（10-12纳秒），低损耗；2、三合一设计理念，适用于动态球形摄像机防雷保护；3、能有效防止因电源、视频/音频、云台控制等设备间电位差瞬时增大而造成的设备损坏；4、三级电涌保护，残压低，响应速度快，使用寿命长；5、集成化、体积小、接线简易、安装方便。

技术指标型号CPD-12DC/3 CPD-24DC/3 CPD-24AC/3 CPD-220AC/3 电源视频控制电源视频控制电源视频控制电源视频控制标称工作电压Un12V 5V 12V 24V 5V 24V 24V 5V 24V 220V 5V 24V 最大持续运行电压Uc15V 8V 30V 30V 8V 30V 48V 8V 30V 275V 8V 30V 标称放电电流(8/20μS)In5kA最大放电电流(8/20μS)Imax10kA电压保护水平(In)Up≤30V ≤15V ≤75V ≤60V ≤15V ≤75V 60V ≤15V ≤75V ≤900V ≤15V ≤75V响应时间tA ≤25ns ≤10ns≤25ns≤10ns ≤25ns ≤10ns ≤25ns ≤10ns传输速率Vs - 10Mbps - 10Mbps - 10Mbps - 10Mbps 插入损耗Ae - ≤0.2db - ≤0.2db - ≤0.2db - ≤0.2db接口类型接线端子BNC接线端子接线端子BNC接线端子接线端子BNC接线端子接线端子BNC接线端子安装接线规格2.5mm2 - 2.5mm2 2.5mm2 - 2.5mm2 2.5mm2 - 2.5mm2 4mm2 - 2.5mm2 温度范围-40℃ (85)外形尺寸110*76*46(mm)外壳材料铝合金产品尺寸：安装方法：按防雷器指示将视频线，电源线，控制线分别接在防雷器输入端，用连接线把防雷器输出端与摄像机视频端口、电源接口、控制线接口连接。

信号类防雷器技术参数资料目录前言 (1)一、产品用途 (1)二、型号说明 (1)三、产品特点 (1)第一章信号类防雷器技术参数 (2)一、计算机网络防雷器 (2)二、控制信号防雷器 (2)三、视频信号防雷器 (3)四、音频信号防雷器 (4)五、天馈线防雷器 (4)第二章安装说明 (5)第三章包装、运输、储存 (5)前言长沙市雷立行电子科技有限公司是集防雷产品研制、生产及服务于一体的专业防雷公司。

公司研发生产的雷科星系列防雷产品已广泛应用于电力、通信、金融、交通、石化、计算机网络工程、安防工程等领域。

公司本着“质量就是生命”的原则，不断开拓进取，为广大用户提供优质的产品、完善的技术支持与服务。

一、产品用途信号类防雷器主要用于沿各种信号线路侵入设备的雷电（过电压）防护，广泛应用于金融、电信、通信、交通运输、石化工控等设备，如网络设备（网络交换机、服务器、路由器、MODEM、网络终端等）、控制信号设备（各种并口、串口、控制信号等）、视频监控设备（摄像机、视频监控器、云台、光端机、显示器、有线电视、家用电视等）、音频设备（程控交换机、传真设备、MODEM、应急电话、中继线等）、天馈信号设备（GSM、CDMA、WCDMA、CDMA2000、TD-SCDMA等移动通信设备和有线电视等）。

二、型号说明LKX □□ /□8W：计算机网络8线保护；4E、8E：4口、8口计算机网络防雷器；4PT：4口信号类防雷器；10PT：10口音频信号防雷器（模块拔插式）；4PT-12V，4PT-24V：4口12V、24V控制信号防雷器；48，130，170：音频防雷器工作电压接口类型SC100：100M计算机网络；SC1000：1000M计算机网络；SC：控制信号；SV：视频；SA：音频；ST：天馈雷科星三、产品特点●通流容量大，采用多级保护。

●内置快速半导体保护器件，响应速度快，残压低。

●插入损耗低，确保线路畅通。

●驻波系数小，工作频率范围宽。

d1类防雷器参数
"D1类防雷器"不是一个标准化的术语，防雷器通常根据其应用和特定的需求而有所不同。

以下是一些可能与防雷器相关的常见参数：
1.额定电压（Rated Voltage）：防雷器能够安全工作的最大电压值。

2.额定放电电流（Rated Discharge Current）：防雷器在特定条件下能够承受的最大放电电流。

3.阻抗（Impedance）：防雷器对电流的阻抗特性，通常以欧姆（Ω）为单位。

4.响应时间（Response Time）：防雷器从接收到电压过冲到放电的时间。

5.备用保护电流（Residual Protective Current）：防雷器放电后保护电路中残余电流的最大值。

6.防护等级（Protection Level）：防雷器能够提供的防护等级，通常根据不同的标准和分类系统来评估。

这些参数可能会根据不同的防雷器类型和应用而有所不同。

对于特定的防雷器，建议参考相关的产品规格表或生产商的技术文档，以获取准确的参数和性能指标。

这样可以确保选择和使用适合特定应用需求的防雷器。

AIMIKA防雷B级电涌保护器技术参数产品介绍：依据IEC标准，此防雷器属B级电源防雷器，其性能测试符合IEC61643－1中Ⅱ类测试标准。

应用于LPZOB-LPZ1区界面，适用于引入建筑物的220/380V交流电源系统第一级保护。

用于总配电柜的B级防雷，性能优越，密封性好、外观美观、安装接线方便，具有防尘、防腐蚀、防爆、阻燃等功能。

能防止雷击、工业噪声或其它原因产生的感应过电压、过电流现象和其它瞬间浪涌电压对系统或设备造成永久性损坏或瞬间中断等危害。

AIMIKA系列电源浪涌保护器采用并联瞬态浪涌释放方式，当供电线路遭受过电压、过电流时将雷电能量或其它干扰过电压、过电流有效抑制，使各线路间的电位差基本保持不变，确保电气设备安全运行。

内包含一个热感和动态的断路器，当防雷器因超负荷（遭雷击，线路感应过电压）而损坏时，热感断路器断开使防雷器模块从主电路中脱离出来，保证供电系统正常工作；同时状态显示窗口会由绿色标识变成红色。

红色标识表示后端用电设备不再受到保护，需要及时更换相应的新模块。

AIMIKA系列电源浪涌保护器可配置远程遥信报警端子，接线端的线截面最大为1.5mm2，端子额定功率为AC：250V/0.5A或DC：250V/0.1A。

维护人员可直接在控制中心机房等远地观察防雷器的工作状态。

AIMIKA系列电源浪涌保护器模块化结构，可带电插拔更换防雷模块，维护方便。

失效窗口状态指示，失效时窗口由绿色变为红色。

可选择遥信报警装置(带-FM标识)适用于各种配电制式：TT、TN、IT。

TT制式应采用N-PE保护模式响应时间快，使用寿命长，残压低。

安装在低压总配电柜内，采用并联安装，要求接线务必牢固。

接地导线至少为16㎜2，引线长度不应大于1米。

定期检查模块窗口指示状态，绿色时正常，红色时为损坏。

故障损坏的模块应及时更换。

技术参数：技术参数AB40（8/20µs）AA60（8/20µs）有遥信触点（常闭-常开触点）AB40FM AA60FM没遥信触点（常闭-常开触点）AB40 AA60桥接件防雷器设定电压Uc 440/385V 440/385V额定放电电流In 40kA 150kA 65kA 200kA最大放电电流Imax 80kA 250kA 120kA 300kA保护电平Up 2.8kV 2.9kV25kA时的残压＜2.0kV ＜2.0kV前置熔断器50A 100A响应时间t a ＜25ns ＜25ns漏电流＜15μA＜15μA温度范围-40℃~80℃-40℃~80℃防护等级，符合IEC60529/EN60 529 IP20 IP20绝缘外壳材料PBT/PA-F PBT/PA-F阻燃等级，符合UL94-V0 UL94-V0遥信触点最大允许工作电流交流0.2A/125V 0.2A/125VImax AC遥信触点最大允许工作电流直流0.5A/48V 0.5A/48VImax DC螺纹双接线端子/遥信接口M5/M2 M5/M2扭矩双接线端子/遥信接口6Nm/0.25Nm 6Nm/0.25Nm 设计型号订货号设计型号订货号设计型号订货号没遥信触点AA60-3P 0983608 AA60-3P+1 0987608 AA60-4P 0984608 有遥信触点AA60FM-3P 0983609 AA60-FM /3P+1 0987609 AA60FM-4P 0984609 没遥信触点AB40-3P 0983410 AB40-3P+1 0985410 AB40-4P 0984410 有遥信触点AB40FM-3P 0983411 AB40FM-3P+1 0985411 AB40FM-4P 0984411 C级电涌保护器技术参数产品介绍：依据IEC标准，此防雷器属C级电源防雷器，其性能测试符合IEC61643－1中Ⅱ类测试标准。

信号防雷器技术参数
信号防雷器技术参数包括以下几项：
1. 额定电压：指防雷器能够承受的最大输入电压，也是防雷器能够有效保护设备的最高电压。

2. 最大持续工作电压：在持续的工作状态下，防雷器能够承受的最高电压。

3. 标称放电电流：指防雷器能够承受的最大放电电流，它决定了防雷器的通流容量。

4. 最大放电电流：指防雷器能够承受的最大放电电流，它表明了防雷器的通流容量。

5. 限制电压：指防雷器在通过雷击电流后，输出的电压值。

6. 数据传输速率：指防雷器对数据传输速率的要求，通常需要根据实际使用的网络传输速率来选择合适的防雷器。

7. 插入损耗：指防雷器对信号的损耗值，通常越低越好。

8. 响应时间：指防雷器对雷击电流的响应时间，通常越短越好。

9. 工作环境：指防雷器的工作环境条件，包括温度、湿度等。

10. 接口形式：指防雷器的接口类型和数量，需要根据实际需求来选择合适的接口形式和数量。

以上是信号防雷器的一些主要技术参数，不同的防雷器可能还有其他的参数要求，需要根据具体的使用环境和设备来选择合适的防雷器。

金属氧化物避雷器的选择避雷器是电力系统中主要的防雷保护装置之一，只有正确地选择避雷器，方能发挥其应有的防雷保护作用。

1、无间隙金属氧化物避雷器的选择选择的一般要求如下：(1)、应按照使用地区的气温、海拔、风速、污秽以及地震等条件确定避雷器使用环境条件，并按系统的标称电压、系统最高电压、额定频率、中性点接地方式，短路电流值以及接地故障持续时间等条件确定避雷器的系统运行条件。

(2)、按照被保护的对象确定避雷器的类型。

(3)、按长期作用于避雷器上的最高电压确定避雷器的持续运行电压。

(4)、按避雷器安装地点的暂时过电压幅值和持续时间选择避雷器的额定电压。

(5)、估算通过避雷器的放电电流幅值，选择避雷器的标称放电电流。

(6)、根据被保护设备的额定雷电冲击耐受电压和额定操作冲击耐受电压，按绝缘配合的要求，确定避雷器的雷电过电压保护水平和操作过电压保护水平。

(7)、估算通过避雷器的冲击电流和能量，选择避雷器的试验电流幅值，线路放电耐受试验等级及能量吸收能力。

(8)、按避雷器安装处最大故障电流，选择避雷器的压力释放等级。

(9)、按避雷器安装处环境污染程度，选择避雷器瓷套的泄漏比距。

(10)、按避雷器安装的引线拉力、风速和地震等条件，选择它的机械强度。

(11)、当避雷器不满足绝缘配合要求时，可采取适当降低其额定电压或标称放电电流等级或提高被保护设备的绝缘水平等补救措施。

2、主要特性参数选择(1)、持续运行电压Uc中性点直接接地系统的相对地无间隙金属氧化物避雷器，其Uc可按不低于系统最高相电压选取。

在中性点非直接接地系统，如单相接地故障能在10s以内切除，其Uc仍可按不低于选取，但由于我国大部分中性点非直接接地系统中允许带接地故障运行2h以上，因此Uc可按以下原则选取：10s及以内切除故障2h及以上切除故障3～10kV 1.0～1.1U L，35～66kV Uc≥U L至于10s～2h之间，可按2h以上选取，也可参照避雷器的工频电压耐受特性曲线选取。
