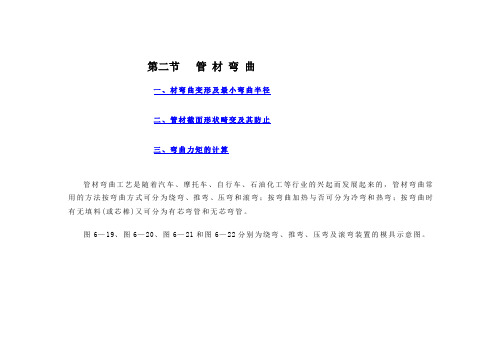

第二节管材弯曲一、材弯曲变形及最小弯曲半径二、管材截面形状畸变及其防止三、弯曲力矩的计算管材弯曲工艺是随着汽车、摩托车、自行车、石油化工等行业的兴起而发展起来的，管材弯曲常用的方法按弯曲方式可分为绕弯、推弯、压弯和滚弯；按弯曲加热与否可分为冷弯和热弯；按弯曲时有无填料(或芯棒)又可分为有芯弯管和无芯弯管。
图6—19、图6—20、图6—21和图6—22分别为绕弯、推弯、压弯及滚弯装置的模具示意欧阳与创编 2021.03.08图。
图6—19在弯管机上有芯弯管1—压块 2—芯棒 3—夹持块 4—弯曲模胎5—防皱块 6—管坯欧阳与创编 2021.03.08欧阳与创编2021.03.08图6—20 型模式冷推弯管装置 图6—21 V 形管件压弯模1—压柱 2—导向套 3—管坯 4—弯曲型模 1—凸模 2—管坯 3—摆动凹模欧阳与创编2021.03.08图6—22 三辊弯管原理1—轴 2、4、6—辊轮 3—主动轴 5—钢管一、材弯曲变形及最小弯曲半径管材弯曲时，变形区的外侧材料受切向拉伸而伸长，内侧材料受到切向压缩而缩短，由于切欧阳与创编 2021.03.08向应力θσ及应变θε沿着管材断面的分布是连续的，可设想为与板材弯曲相似，外侧的拉伸区过渡到内侧的压缩区，在其交界处存在着中性层，为简化分析和计算，通常认为中性层与管材断面的中心层重合，它在断面中的位置可用曲率半径ρ表示(图6—23)。
管材的弯曲变形程度，取决于相对弯曲半径D R 和相对厚度D t (R 为管材断面中心层曲率半径，D 为管材外径，t 为管材壁厚)的数值大小，D R 和D t 值越小，表示弯曲变形程度越大(即D R 和D t 过小)，弯曲中性层的外侧管壁会产生过度变薄，甚至导致破裂；最内侧管壁将增厚，甚至失稳起皱。
同时，随着变形程度的增加，断面畸变(扁化)也愈加严重。
因此，为保证管材的成形质量，必须控制变形程度在许可的范围内。
管材弯曲的允许变形程度，称为弯曲成形极限。
第二节管材弯曲一、材弯曲变形及最小弯曲半径二、管材截面形状畸变及其防止三、弯曲力矩的计算管材弯曲工艺是随着汽车、摩托车、自行车、石油化工等行业的兴起而发展起来的，管材弯曲常用的方法按弯曲方式可分为绕弯、推弯、压弯和滚弯；按弯曲加热与否可分为冷弯和热弯；按弯曲时有无填料(或芯棒)又可分为有芯弯管和无芯弯管。
图6—19、图6—20、图6—21和图6—22分别为绕弯、推弯、压弯及滚弯装置的模具示意图。
图6—19在弯管机上有芯弯管1—压块2—芯棒3—夹持块4—弯曲模胎5—防皱块6—管坯图6—20 型模式冷推弯管装置 图6—21 V 形管件压弯模 1—压柱 2—导向套 3—管坯 4—弯曲型模 1—凸模 2—管坯 3—摆动凹模图6—22三辊弯管原理1—轴2、4、6—辊轮3—主动轴5—钢管一、材弯曲变形及最小弯曲半径管材弯曲时，变形区的外侧材料受切向拉伸而伸长，内侧材料受到切向压缩而缩短，由于切向应力θσ及应变θε沿着管材断面的分布是连续的，可设想为与板材弯曲相似，外侧的拉伸区过渡到内侧的压缩区，在其交界处存在着中性层，为简化分析和计算，通常认为中性层与管材断面的中心层重合，它在断面中的位置可用曲率半径ρ表示(图6—23)。
管材的弯曲变形程度，取决于相对弯曲半径D R 和相对厚度D t (R 为管材断面中心层曲率半径，D 为管材外径，t 为管材壁厚)的数值大小，D R 和D t 值越小，表示弯曲变形程度越大(即D R 和D t 过小)，弯曲中性层的外侧管壁会产生过度变薄，甚至导致破裂；最内侧管壁将增厚，甚至失稳起皱。
同时，随着变形程度的增加，断面畸变(扁化)也愈加严重。
因此，为保证管材的成形质量，必须控制变形程度在许可的范围内。
管材弯曲的允许变形程度，称为弯曲成形极限。
管材的弯曲成形极限不仅取决于材料的力学性能及弯曲方法，而且还应考虑管件的使用要求。
对于一般用途的弯曲件，只要求管材弯曲变形区外侧断面上离中性层最远的位置所产生的最大伸长应变m ax ε不致超过材料塑性所允许的极限值作为定义成形极限的条件。
方管的弯矩表格摘要：一、引言二、方管弯矩的概念和计算方法1.弯矩的定义2.弯矩的计算公式三、方管弯矩表格的列名及含义1.弯矩值2.弯矩系数3.截面惯性矩4.截面极惯性矩四、方管弯矩表格的使用方法1.根据给定条件查询弯矩值2.根据弯矩值计算其他参数五、方管弯矩表格的应用领域1.结构设计2.工程计算3.科学研究六、结论正文：一、引言在工程设计和计算中，弯矩是一个重要的参数。
为了方便工程师和科研人员快速查询和计算弯矩值，我们整理了一份方管弯矩表格。
本文将对方管弯矩的概念、计算方法、表格列名及含义、使用方法以及应用领域进行详细介绍。
二、方管弯矩的概念和计算方法1.弯矩的定义弯矩是指作用在梁或柱等构件上的弯曲力矩，通常用M 表示，单位为牛顿米（N·m）。
弯矩的大小与力的大小、作用点到转轴的距离有关。
2.弯矩的计算公式对于简单的直梁，弯矩的计算公式为：M = F * L其中，M 为弯矩，F 为作用力，L 为作用力到转轴的距离。
三、方管弯矩表格的列名及含义1.弯矩值表格中列出了不同弯矩系数、截面惯性矩和截面极惯性矩下的弯矩值。
用户可以根据需要查询给定条件下的弯矩值。
2.弯矩系数弯矩系数是一个无单位的比值，表示弯矩与某一基准弯矩的比值。
通过弯矩系数，可以快速计算出给定条件下的弯矩值。
3.截面惯性矩截面惯性矩是描述截面抗弯性能的参数，与截面的形状和尺寸有关。
通过截面惯性矩，可以计算出弯矩系数。
4.截面极惯性矩截面极惯性矩是描述截面抗扭性能的参数，与截面的形状和尺寸有关。
通过截面极惯性矩，可以计算出弯矩系数。
四、方管弯矩表格的使用方法1.根据给定条件查询弯矩值用户可以根据弯矩系数、截面惯性矩或截面极惯性矩查询给定条件下的弯矩值。
2.根据弯矩值计算其他参数用户也可以根据给定的弯矩值，反推出弯矩系数、截面惯性矩或截面极惯性矩。
五、方管弯矩表格的应用领域1.结构设计在结构设计中，弯矩是一个关键参数。
通过查询方管弯矩表格，可以快速得到所需的弯矩值，从而提高设计效率。
第二节管材弯曲一、材弯曲变形及最小弯曲半径二、管材截面形状畸变及其防止三、弯曲力矩的计算管材弯曲工艺是随着汽车、摩托车、自行车、石油化工等行业的兴起而发展起来的，管材弯曲常用的方法按弯曲方式可分为绕弯、推弯、压弯和滚弯；按弯曲加热与否可分为冷弯和热弯；按弯曲时有无填料(或芯棒)又可分为有芯弯管和无芯弯管。
图6—19、图6—20、图6—21和图6—22分别为绕弯、推弯、压弯及滚弯装置的模具示意图。
图6—19在弯管机上有芯弯管1—压块2—芯棒3—夹持块4—弯曲模胎5—防皱块6—管坯图6—20型模式冷推弯管装置图6—21V形管件压弯模1—压柱2—导向套3—管坯4—弯曲型模1—凸模2—管坯3—摆动凹模图6—22三辊弯管原理1—轴2、4、6—辊轮3—主动轴5—钢管一、材弯曲变形及最小弯曲半径管材弯曲时，变形区的外侧材料受切向拉伸而伸长，内侧材料受到切向压缩而缩短，由于切向应力θσ及应变θε沿着管材断面的分布是连续的，可设想为与板材弯曲相似，外侧的拉伸区过渡到内侧的压缩区，在其交界处存在着中性层，为简化分析和计算，通常认为中性层与管材断面的中心层重合，它在断面中的位置可用曲率半径ρ表示(图6—23)。
管材的弯曲变形程度，取决于相对弯曲半径D R 和相对厚度D t (R 为管材断面中心层曲率半径，D 为管材外径，t 为管材壁厚)的数值大小，D R 和D t 值越小，表示弯曲变形程度越大(即D R 和D t 过小)，弯曲中性层的外侧管壁会产生过度变薄，甚至导致破裂；最内侧管壁将增厚，甚至失稳起皱。
同时，随着变形程度的增加，断面畸变(扁化)也愈加严重。
因此，为保证管材的成形质量，必须控制变形程度在许可的范围内。
管材弯曲的允许变形程度，称为弯曲成形极限。
管材的弯曲成形极限不仅取决于材料的力学性能及弯曲方法，而且还应考虑管件的使用要求。
对于一般用途的弯曲件，只要求管材弯曲变形区外侧断面上离中性层最远的位置所产生的最大伸长应变m ax ε不致超过材料塑性所允许的极限值作为定义成形极限的条件。
