GBT 131-2006 产品几何技术规范(GPS) 技术产品文件中表面结构的表示法 ppt课件

GBT 131-2006 产品几何技术规范(GPS) 技术产品文件中表面结构的表示法 ppt课件

ppt课件
8
二、标注表面结构的图形符号
图1所示的基本图形符号仅用于简化代号 标注，没有补充说明时不能单独使用。
如果基本图形符号与补充的或辅助的说 明一起使用，则不需要进一步说明为了获 得指定的表面是否应去除材料或不去除材 料。
ppt课件
9
二、标注表面结构的图形符号
2、扩展图形符号
1）要求去除材料的图形符号
1、表面结构补充要求的注写位置
表面结构的补充要求包括：表面结构参 数代号、数值、传输带/取样长度。
ppt课件
14
三、表面结构完整图形符号的组成
在新标准的完整符号中，对表面结构的单 一要求和补充要求应注写在图6b）所示的指定 位置。图6a）为旧标准对表面结构的单一要求 和补充要求的注写。
ppt课件
15
产品几何技术规定（GPS）
技术产品文件中 表面结构的表示法
Байду номын сангаас
GB/T 131-2006
ppt课件
1
▪ 该标准代替GB/T 131-1993《机械制图 表 面粗糙度符号、代号及其注法》
▪ 该标准等同采用ISO 1302：2002《产品几 何技术规范（GPS） 技术产品文件中表面 结构的表示法》
▪ 该标准是一个GPS通用标准，它影响粗糙度、 波纹度和原始轮廓等一系列的标准。本标 准只适用于对表面结构有要求时的标注方 法。
图6b）中a-e分别注写以下内容：
a——注写表面结构的单一要求
根据标注表面结构参数代号、极限值和传输 带或取样长度的规定，为了避免误解，在参数 代号和极限值间应插入空格。传输带或取样长 度后应有一斜线“/”，之后是表面结构参数 代号，最后是数值。
示例1：0.0025-0.8/Rz 6.3（传输带标注）

画法几何及机械制图(第2版)课件：零件图的技术要求-几何公差

画法几何及机械制图(第2版)课件：零件图的技术要求-几何公差

二、几何公差的标注方法
公差框格内容注写
被测要素
（1）当公差涉及轮廓线或轮廓面时，箭头指向该要素的轮廓线或其延长线，应与 尺寸线明显错开，如图a、b所示；箭头也可指向引出线的水平线，而引出线引自 被测面，如图c所示。
（a）
（b）
8
（c）
二、几何公差的标注方法
（2）当公差涉及要素的中心线、中心面或中心点时，箭头应位于相应尺寸线的延 长线上，如图所示。
• 基准
与被测要素相关的基准用一个大写字母表示。字母填写在基准
框格内，与一个涂黑（图a）的或空白（图b）的三角形相连以表示 （a）
基准；表示基准的同一字母还应标注在公差框格内。涂黑的和空白
的基准三角形含义相同。框格与连线都用细实线绘制。
9
（b）
二、几何公差的标注方法
基准及其比例画法
带基准字母的基准三角形应按如下规定放置： （1）当基准要素是轮廓线或轮廓面时，基准三角形放置在要素的轮廓线或其延长线上， 与尺寸线明显错开，如图a所示；基准三角形也可放置在该轮廓面引出线的水平线段上， 如图b所示。
• 图样中不论标注几何公差与否，几何要素几何公差都是有限制的。 • 几何公差的标注形式与内容
6
二、几何公差的标注方法
• 用公差框格标注几何公差时，公差要求注写在划分成两格或多格的矩形框格内 。公差框格用细实线绘制。第一格为正方形，第二格及以后各格视需要而定， 框格中的文字与图样中尺寸数字同高，框格的高度为文字高度的两倍。
3
提取（实际）面应限定在间距等于0.08的两平行平面之间。
该两平行平面垂直于基准轴线A。
13
二、几何公差的标注方法
表9-9 几何公差标注图例及4
（摘自GB/T1182—2018） 解释

产品几何技术规范(GPS)1-概述

产品几何技术规范(GPS)1-概述

形状特征
设计意图 公称设计
公称表面模型 非理想表面模型 几何表达
（一组无限个点）
要素操作 理想要素
要素操作
公 称 模 型
——分离 ——组合 ——构建
非 理 想 表 面 模 型
规 范 操 作 集
理想和/或非理想要素 ——分离 ——提取 ——滤波 ——拟合 ——组合 ——构建
评定 评定 公称要素 轴线之间的平行 度或位置度
宽度尺寸 角度尺寸
两平行对应面 楔形面
方位要素——轴线
几何要素定义间相互关系
组成要素 （表面、轮廓） 图样 工件 公称的 （制图） 实际的 公称组成要素 实际组成要素
提取
要素 导出要素
（中心点、中心线、 中心面）
导出
公称导出要素
提取的 （有限点） 工件的 替代 拟合的 （理想形状）
提取组成要素
拟合
导出
提取导出要素
拟合组成要素
导出
拟合导出要素
公称导出要素 提取导出要素 拟合导出要素
提取要素
按规定方法，由实际（组 成）要素提取有限数目的 点所形成的实际（组成） 要素的近似替代要素。
拟合要素
按规定方法，对非理想的表面模型通 过拟合操作建立起来的理想要素。
尺寸要素
由一定大小的线性尺寸或 角度尺寸确定的几何形状 圆柱面 直径尺寸
方位要素
确定某个要素的方向和/或位置的 点、线、面等类型的要素
公称要素
设计上给定的构成工件 的公称表面模型的理想 要素。
实际要素
实际工件上存在的、与周围介质形 成物理界面的由无数连续点构成的 一组非理想的几何要素。
工程图样/CAD模型
实际工件
组成要素

ISO 1302 表面粗糙度、波纹度、原始轮廓讲义

ISO 1302 表面粗糙度、波纹度、原始轮廓讲义
-- 磨削加工工艺。
• 位置d 注写表面纹理和方向 • 注写所要求的表面纹理和纹理的方向，如
•
“=”、“X”、“M”（见第8章）。(与国家标准 的标注位置是一致的) 表面纹理及其方向用表2中规定的符号按照图 14标注在完整符号中。采用定义的符号标注表 面纹理（如图14中的垂直符号）不适用于文本 标注。
--- 表面处理：铜件，镀镍/铬。
• 位置c 注写加工方法 • 注写加工方法、表面处理、涂层或其他
加工工艺要求等。如车、磨、镀等加工 表面（见第7章）。(与国家标准的标注 位置是一致的,字母表示上有变化,国标为 b)
8
示例是三个连续的加工工序。 第一道工序： -- 单向上限值； -- Rz=1.6μm； --“16%规则”(默认)（GB/T10610）； -- 默认评定长度（）（GB/T6062）； -- 默认传输带（GB/T10610和GB/T6062）； -- 表面纹理没有要求； -- 去除材料的工艺。 第二道工序： -- 镀铬，无其他表面结构要求。 第三道工序： --一个单向上限值，仅对长为50mm的圆柱表面有效； -- Rz=6.3μm； --“16%规则”(默认)（GB/T10610）； --默认评定长度（）（GB/T6062）； -- 默认传输带（GB/T10610和GB/T6062）； -- 表面纹理没有要求；
纹理呈近似放射状 且与表面圆心相关
•纹理呈微粒、
凸起，无方向 如果表面纹理不能清楚地用这些符号表示，必要时， 可以在图样上加注说明。
• 位置e 注写加工余量
• •
• 注写所要求的加工余量，以毫米为单位给出数
•
值（见第9章）。(与国家标准的标注位置是一 致的,国标在数值上加括号) 加工余量的注法 只有在同一图样中有多个加工工序表面可标注 加工余量，例如，在表示完工零件形状的铸锻 件图样中给出加工余量（见图15）,图15中给 出加工余量的这种方式不使用于文本。 加工余量可以是加注在完整符号上的唯一要求。 加工余量也可以同表面结构要求一起标注（见 图15）。

CAD产品几何造型基础 ppt课件

CAD产品几何造型基础 ppt课件

扫描生成法（Sweep Representation）
ppt课件
19
1 实体模型的概念
实体模型的核心问题是采用什么方法来表示实体。 与线框模型和表面模型的根本区别在于：实体模型不 仅记录了全部几何信息，而且记录了全部点、线、面、 体的信息。
为了确定表面的哪一侧存在实体，常用的方法是用 有向棱边的右手法则确定所在面的外法线方向，例如 规定正向指向体外。
ppt课件
42
2 参数化特征造型技术
实体造型系统的不足 参数化几何造型（Parametric Modeling） 特征造型（Feature-based Modeling） 参数化特征造型系统 发展趋向
ppt课件
43
2.1 实体造型系统的不足
几何模型难以修改，不能适应产品开发的动态过
有基于边界表示法的实用系统中，都采用 CSG 法 作为实体输入手段。 例如，有建立体素的命令，进行各种体素拼合的 命令，以及修改某个体素的命令等；当执行这些 命令时，相应地生成或修改边界表示数据结构中 的数据。
ppt课件
35
(2)在实用造型系统中，边界表示法已逐渐成 为实体的主要表示形式。这是因为： • 用CSG法构造复杂的实体存在局限性。 边界表示法采用了自由曲面造型技术， 能够构造像飞机、汽车那样具有复杂 外形的实体，用 CSG 法的体素拼合则 难以做到。
ppt课件 37
例子
AUTOCAD AME： 基本表示模式：同时采用CSG和B-rep方法 输入模式： CSG、扫描输入
输入模式中所提到的B-rep或CSG是指界面操 作的方式，它们分别采用了B-rep或CSG法的 思想，不要与所采用的机内存储方法混淆起来。
ppt课件

产品几何技术规范

产品几何技术规范

G
GPS基础标准
P
GPS综合标准
S 基 GPS通用标准
础
GPS通用标准
标
GPS补充标准
准 GPS补充标准
综合的GPS标准 Global GPS standards
基础的GPS标准Fondamental GPS Standards
Chain link number
Geometrical characteristic of feature 要素的几何特征
补充的 GPS矩阵 Complementary GPS matrix
综合的 GPS标准 Global GPS standards
基础的 GPS标准 Fondamental GPS Standards
Chain link number
Geometrical characteristic of feature 要素的几何特征
标准体系缺乏功能要求、设计规范及测量评定方法 等相关信息之间准确的表达和系统的传递方法，造 成设计和功能的不一致，检验与设计的不统一，成 为阻碍产品精度进一步提高的直接原因。
ISO/TC 213 产品尺寸和几何技术规范
及认证(检验)
Dimensional and Geometrical Product Specifications and verification
尺寸 距离 半径 角度（以度为单位） 与基准无关的线的形状 与基准有关的线的形状 与基准无关的面的形状 与基准有关的面的形状 方向 位置 圆跳动 全跳动 基准 粗糙度轮廓 波纹度轮廓 原始轮廓 表面缺陷 棱边
通用的 GPS矩阵 General GPS matrix
1
2
3
4
5
6

最新国家标注表面粗糙度ppt课件

最新国家标注表面粗糙度ppt课件
表面结构符号中注写了具体参数代号及数值等要求后即称为表面结构 代号。
当应用16％规则（默认传输带）时参数的标注
当应用最大规则（默认传输带）时参数的注法
编辑课件
26
4 表面结构代号
表面结构符号中注写了具体参数代号及数值等要求 后即称为表面结构代号。
在图样中一般采用图形法标注表面结构要求。
新标准允许用文字的方式表达表面结构要求。新标 准规定，在报告和合同的文本中可以用文字 “APA”、“MRR”、“NMR”分别表示允许用任 何工艺获得表面、允许用去除材料的方法获得表面 以及允许用不去除材料的方法获得表面。
（3）轮廓单元的平均宽度RSm（间距 参数）
在一个取样长度范围内所有轮廓单元的宽度 Xsi的平均值。
RSm
1 m
m i1
Xsi
编辑课件
17
编辑课件
18
编辑课件
19
( 2) 轮廓滤波器和传输带
粗糙度的三类轮廓各有不同的波长范围, 它们又同时叠加 在同一表面轮廓上, 因此,在测量评定三类轮廓上的参数时, 必须先将表面轮廓在特定仪器上进行滤波, 以便分离获得 所需波长范围的轮廓。
表面结构墓多可以直接标注在延长线上，或用带箭头的 指引线引出标注
图6 表面结构要求标注在圆柱特征的延长线上
编辑课件
37
标注在圆柱和棱柱表面上
圆柱和棱柱表面的表面结构要求只标注一次（如图6所 示）。如果每个棱柱表面有不同的表面结构要求，则应分 别单独标注，如图7所示。
图7 圆柱和棱柱的表面结构要求的注法
编辑课件
44
6 表面结构符号、代号的含义
编辑课件
45
编辑课件
46
7 表面结构要求的标注示例

产品几何技术规范(GPS)技术产品文件中表面结构表示法

产品几何技术规范(GPS)技术产品文件中表面结构表示法
将轮廓分成长波和短波成分的仪器称为轮廓滤波器。由两 个不同截止波长的滤波器分离获得的轮廓波长范围则称为 传输带。
按滤波器的不同截止波长值, 由小到大顺次分为 λs、λc 、 和λf 三种。

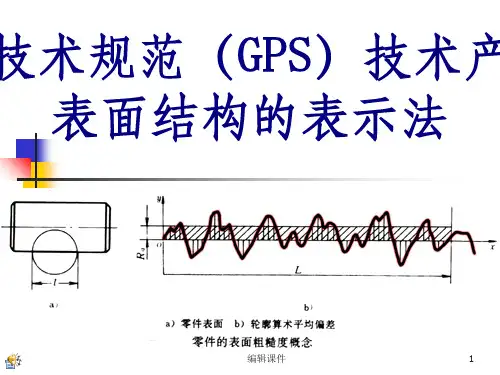

产品几何技术规范 （GPS）技术产品文 件中表面结构的表
产品几何技术规范 （GPS）技术产品文 件中表面结构的表
( 2) 轮廓滤波器和传输带
粗糙度的三类轮廓各有不同的波长范围, 它们又同时叠加 在同一表面轮廓上, 因此,在测量评定三类轮廓上的参数时, 必须先将表面轮廓在特定仪器上进行滤波, 以便分离获得 所需波长范围的轮廓。
即：F1+F3+…+F2n-1= F2+F4+…+F2n
F1
F2
y=f(x)
Fn
0 G1
G2
产品几何技L术规范 （GPS）技术产品文 件中表面结构的表
x Gm
轮廓参数
轮廓参数，与GB/T 3505标准相关的参数 有：
—R轮廓（粗糙度参数）； —W轮廓（波纹度参数）； —P轮廓（原始轮廓参数）。
产品几何技术规范 （GPS）技术产品文 件中表面结构的表
产品几何技术规范 （GPS）技术产品文 件中表面结构的表
（2）轮廓最大高度Ｒz（幅度参数）
在取样长度内，被评定轮廓的最大轮廓峰高Rp与 最大轮廓谷深Rv之和的高度。
峰顶线和谷底线平行于中线且分别通过轮廓最高 点和最低点。
Rz = Rp + Rv
对于同一表面，只标注Ｒa和Ｒz中的一个，切勿同 时把两者都标注
面所形成的间距比粗糙度大得多的表面不平
度、即波纹度的影响。所以, 表面粗糙度、
表面波纹度以及表面几何形状误差总是同时
生成并存在同一表面上综合影响零件的表面

新一代产品几何技术规范3

新一代产品几何技术规范3

圆度公差及公差带
提取（实际）中心线应限定 在间距等于0.1、平行于基准轴线 A和基准平面B的两平行平面之间。
公差带为间距等于公差值 t 、 平行于两基准的两平行平面所限 定的区域。
线对基准体系的平行度公差及公差带
提取（实际）线应限定在间 距等于0.02的两平行直线之间。该 两平行直线平行于基准平面A、且 处于平行于基准平面B的平面内。

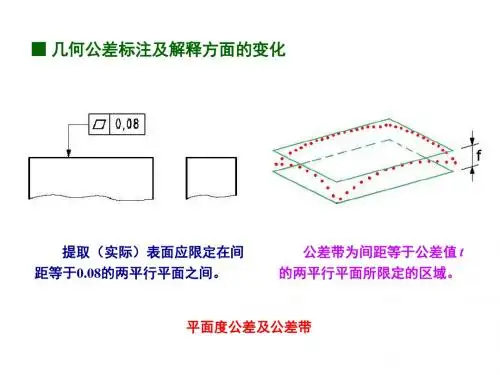

■ 几何公差标注及解释方面的变化
提取（实际）表面应限定在间 距等于0.08的两平行平面之间。
公差带为间距等于公差值 t 的两平行平面所限定的区域。
平面度公差及公差带
在圆柱面和圆锥面的任意横 截面内，提取（实际）圆周应限 定在半径差等于0.03的两共面同心 圆之间。
公差带为在给定横截面 内、半径差等于公差值 t 的两 同心圆所限定的区域。
公差带为间距等于公差值 t 的 两平行直线所限定的区域。该两 平行直线平行于基准平面A且处于 平行于基准平面B的平面内。
线对基准体系的平行度公差及公差带
ቤተ መጻሕፍቲ ባይዱ

产品造型设计基础PPT课件--形态构成要素在产品设计中的应用、形体的构成 共182页

产品造型设计基础PPT课件--形态构成要素在产品设计中的应用、形体的构成 共182页

形体连接起来的三种方法： 相贯、楔入、支撑
互动环节
学生作业点评 作业材料：白色肥皂
重点：这个训练学会创造各个形体的统一性，对各个部分的各 自作用比例关系要有充分认识
训练一 造型设计中的直棱体形态构成
小结
5 形态创造的综合训练
1-5-2 训练二
造型设计中的单一曲线、直线形态构成
5-2 训练二
小结
5 形态创造的综合训练
训练三
（1）分割——减法： 把整体或有联系的东西 分开（石雕）
电冰箱
（2） 积聚——加法： 事物逐渐聚集（泥塑）
乐高玩具
（3） 两者结合
（4） 后处理
作业：任意自由曲面形体
目的：有力感的形态。 造型中力感是无法计量的，是在心理上产生的 反应。没有力感的形态是没有生命的。 单纯的形态（球体，圆柱，圆锥，立方体）， 内部发散力均衡，显得静止。 施加若干变形就产生了生命力和动感，但施加 太多方向的力，各个方向上的力会互相抵消， 就会变得复杂，从而也就丧失了力感。 复杂的形，会引起人们视觉上的混乱，反而单 调。
2 形体的构成要素
目的：掌握各种形体要素之间的相互转换关系，更好的 为创造新形态服务。
作用：创造的基本形态是一切设计造型的基础，自然万 物的形态，都可以归结为点、线、面、体四种 基本形态。通过对基本形态的组合，构成平面 与立体的设计表现，是造型基础设计中研究的 重要方向。
思考
难道造型设计基础课还是单纯的研究点线面体的关系吗？
产品造型设计基础
形态构成要素在产品设计中的应用
第一节 几何形态
一、几何形态定义：
产品形态中，面的围合便是形体，所以研究产品 形态，其实际价值在于研究纯粹的面，以及面与 面之间的组合，形体之间的相互作用等。

产品几何技术规范(GPS)几何公差

产品几何技术规范(GPS)几何公差

5
跳动公差带的定义
• 径向圆跳动公差：
6
跳动公差带的定义
• 轴向圆跳动公差：
7
跳动公差带的定义
• 定方向的斜向圆跳动公差
9
全跳动公差带的定义
• 轴向全跳动公差
10
全跳动公差带的定义
• 径向全跳动公差
11
直线度公差标注示例
•
视图中标注是否有问题
•
当公差涉及要素的中心线、中心面或中心点，箭头应位于相应尺寸线的延长线上。
平行度公差带定义
• 面对基准线的平行度公差
33
平行度公差带定义
• 面对基准线的平行度公差
34
垂直度公差标注示例
• 下图两个视图标注上是否存在问题
35
垂直度公差带定义
• 线对基准线的垂直度公差
36
垂直度公差带定义
• 线对基准体系的垂直度公差
37
垂直度公差带定义
• 线对基准面的垂直度公差
38
19
圆柱度公差带定义
• 圆柱度公差带
20
轮廓度公差标注示例
• 下图四个视图标注上是否存在问题
21
线轮廓度公差带定义
• 无基准的线轮廓度
22
线轮廓度公差带定义
• 有基准的线轮廓度
23
面轮廓度公差带定义
• 无基准的线轮廓度
24
面轮廓度公差带定义
• 有基准的线轮廓度
25
轮廓度公差标注示例
• 下图两个视图标注上是否存在问题
• 点的同心度公差
51
26
平行度公差带定义
• 线对基准体系的平行度公差
27
平行度公差带定义
• 线对基准体系的平行度公差
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
有或无 有 有 有 有 有 有 有
12
(标准)表2 几何公差附加符号
说明
符号
说明
被测要素
自由状态条件 (非刚性零件)
基准要素
全周(轮廓)
基准目标
理论正确尺寸
延伸公差带
最大实体要求
最小实体要求
L
包容要求
E
可逆要求
R2009-06-01公共公差带小径 大径 中径、节径 线素 不凸起 任意横截面
符号
CZ LD MD PD LE NC ACS
2009-06-01
4
从广义上讲，GPS标准中的“几何公差”包含尺 寸公差、形位公差和表面结构三部分内容。但 本标准已通过副标题将“几何公差”限定在形状 、方向、位置和跳动公差的范围内，即过去我 们称之为“形位公差”的范围内。因此在本标准 正文中出现的术语“几何公差”均指“形位公差” 。在概念上，新旧标准的名称没有实质性差别 ，只是公差的分类
2009-06-01
15
如需标注可逆要求，可采用符号 R ，见GB/T 16671
2.公差框格标注 框格自左向右标注的基本内容：(见图1～5)
(采用标准中的图号，下同。) —几何特征符号；
—公差值，有时加φ或Sφ； 2. —基准，用字母表示基准、基准体系或公共基
2009-06-01
7
GB/T 1182-2008在GPS标准矩阵中的位置
GPS综合标准
GPS通用标准
链环号
12 3 45 6
尺寸
距离
半径
角度
GPS
与基准无关的线形状 √ √
与基准相关的线形状 √ √
基础
与基准无关的面形状 √ √
与基准相关的面形状 √ √
标准
方向
√√
位置
√√
圆跳动
√√
全跳动
√√
基准
√
粗糙度轮廓
波纹度轮廓
原始轮廓
表面缺陷
2009-06-01
棱边
8
四．几何公差标注的基本概念
几何公差应按工件的功能要求给定，同时考虑制 造和检测要求；
对要素规定的几何公差实际上规定了公差带，该 要素应限定在公差带之内；
被测要素在公差带内可以具有任何形状、方向或 位置，除非有进一步的限制要求；
2009-06-01
11
公差类型 形状公差
方向公差
位置公差 跳动公差
2009-06-01
(标准)表1 几何特征符号
特征项目
符号
直线度
平面度
圆度
圆柱度
线轮廓度
面轮廓度
平行度
垂直度
倾斜度
线轮廓度
面轮廓度
位置度
同心度（对中心点）
同轴度（对轴线）
对称度
线轮廓度
面轮廓度
圆跳动
全跳动
有无基准要求 无 无 无 无 无 无 有 有 有 有 有
13
新标准将几何公差分为4类，即形状、方向、 位置和跳动公差，19个几何特征。
与旧标准不同，新标准将方向公差、跳动公 差从位置公差中分离出来，各自单独列为 一类。
依据被测要素与基准是否存在关联关系或存 在什么样的关联关系，将轮廓度公差分别 划归形状公差、方向公差和位置公差。需 要注意，带有方向要求的线或面轮廓度应 用极少。
产品几何技术规范(GPS) 几何公差
形状、、位置和跳动公差标注
GB/T 1182-2008 (IDT ISO 1101：2004)
2009-06-01
1
一． 标准演变情况
产品几何技术规范(GPS) 几何公差
形状、方向、位置和跳动公差标注
GB/T 1182-2008
形位公差 通则、定义、符号和图样表示法
要素的方向公差可同时控制该要素的方向误差和 形状误差；
要素的形状公差只能控制该要素的形状误差。
2009-06-01
10
对于公差标注的上述基本概念和原则， 新旧标准之间没有本质区别。但应注意， 本标准中公差标注(英文Tolerancing)有 “公差给定”和“公差设计”的含义，不仅 仅指的是公差标注。
正文部分规定了几何公差的基本概念、标注 的基本规定及示例；
2009-06-01
6
附录部分：附录A列出了不再采用的标注方法； 附录B为几何误差的评定，旧标准中这部分内容 为正文，但在新GPS标准体系中，几何误差评定 属另外的标准链，已有GB/T 1958“GPS 形状和 位置公差 检测规定”，故这部分内容不在正文 中出现；附录C则给出了新标准在GPS标准矩阵 中的位置。
稍有差别，由两类变为四类。
2009-06-01
5
三．标准的整体结构
本标准包括前言、引言，正文部分及三个资 料性附录。
前言和引言 说明本标准与ISO 1101：2004的 关系和主要差异，以及一些重要术语的协调和统 一，如用“导出要素”代替“中心要素”、用“提取要素” 代替“测得要素”、“组成要素”代替“轮廓要素”等；
状况；
GB/T 1182-2008等同采用 ISO 1101：2004。
2009-06-01
3
二．标准名称的变化 新标准的名称是按GPS标准体系的层次结构 命名的，第一层为“产品几何技术规范 (GPS)”，第二层为“几何公差”，第三层则明 确了具体的标准化对象 —“形状、方向、 位置和跳动公差标注”。
GB/T 1182-1996
形位公差 代号及注法(正式标准)
GB1182-1980
形位公差 代号及注法(试行)
GB1182-1974
2009-06-01
2
GB/T 1182是在跟踪和研究ISO 1101的基础上
几何公差
发展起来的，它的制形状修、方订向反、位映置和了跳动3公0几差标年注 来国
际和国内几何公差理论、技术和方法的发展
2009-06-01
14
几何特征符号，新旧标准的规定完全相同。 但附加符号有较大变化：
—基准要素的符号改为采用ISO符号，以便于与 国际接轨。建议在新产品设计中采用新符号， 老产品的图样无需改动。
—增加了若干新符号： 公共公差带CZ (Common Zone)； 小径 LD (Minor Diameter)； 大径 MD (Major Diameter)； 中径、节径 PD (Pitch Diameter)； 线素 LD (Line Element)； 不凸起 NC (No Convex)；
除非另有规定，标注的公差适用于整个被测要素； 相对基准给定的几何公差并不限定基准本身。基
准要素的几何公差可另行规定；
2009-06-01
9
如果功能需要，可以规定一种或多种几何公差以 限定要素的几何误差。限定要素某种类型的几何 误差的几何公差，亦能同时限制该要素其他类型 的几何误差：
要素的位置公差可同时控制该要素的位置误差、 方向误差和形状误差；
