弃土场挡防工程施工方案一、编制依据1. 设计图纸及技术要求：依据弃土场的设计图纸及技术要求，进行施工方案的编制。
2. 相关规范和标准：依据《公路路基施工技术规范》（JTG F10-2006）、《水土保持法》、《环境保护法》等相关规范和标准，编制施工方案。
3. 施工经验：依据本单位在类似工程中的施工经验，参考借鉴，编制施工方案。
二、工程概况1. 工程地点：本工程位于某弃土场，主要用于堆放道路施工过程中产生的弃土。
2. 工程内容：本工程主要包括弃土场的挡墙、排水设施等防护工程的施工。
3. 工程规模：挡墙长度约XX米，高度约XX米，排水设施包括排水沟、排水管等。
三、施工准备1. 人员组织：组建专业的施工队伍，明确各岗位职责，确保施工顺利进行。
2. 材料准备：根据施工图纸及技术要求，提前准备所需的建筑材料，如水泥、砂石、钢筋等。
3. 机械设备：根据施工需要，准备相应的机械设备，如挖掘机、装载机、混凝土搅拌车等。
4. 施工图纸及技术交底：组织技术人员对施工图纸及技术要求进行详细解读，向施工人员进行技术交底，确保施工人员熟悉施工要求。
四、施工方法及工艺1. 挡墙施工：（1）基础处理：对挡墙基础进行处理，确保基础坚实、稳定。
（2）钢筋制作：根据设计要求，制作钢筋笼，并进行焊接。
（3）混凝土浇筑：采用现场搅拌的混凝土，进行挡墙的浇筑，确保混凝土强度符合设计要求。
（4）养护：混凝土浇筑完成后，进行养护，确保混凝土强度发展达到设计要求。
2. 排水设施施工：（1）排水沟施工：按照设计要求，开挖排水沟，并进行砌筑或浇筑，确保排水畅通。
（2）排水管施工：按照设计要求，铺设排水管，并进行连接，确保排水系统正常运行。
五、质量保证措施1. 质量管理体系：建立完善的质量管理体系，明确质量管理职责，确保施工质量。
2. 施工过程控制：加强施工过程中的质量控制，严格执行施工工艺及技术要求，确保施工质量。
3. 质量检测：对施工过程中的关键环节及重要部位进行质量检测，确保质量符合设计要求。

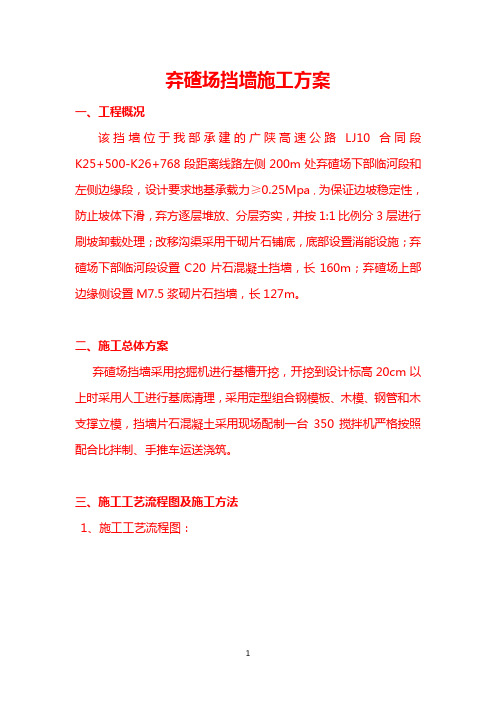

弃碴场挡墙施工方案一、工程概况该挡墙位于我部承建的广陕高速公路LJ10合同段K25+500-K26+768段距离线路左侧200m处弃碴场下部临河段和左侧边缘段，设计要求地基承载力≥0.25Mpa，为保证边坡稳定性，防止坡体下滑，弃方逐层堆放、分层夯实，并按1:1比例分3层进行刷坡卸载处理；改移沟渠采用干砌片石铺底，底部设臵消能设施；弃碴场下部临河段设臵C20片石混凝土挡墙，长160m；弃碴场上部边缘侧设臵M7.5浆砌片石挡墙，长127m。
二、施工总体方案弃碴场挡墙采用挖掘机进行基槽开挖，开挖到设计标高20cm以上时采用人工进行基底清理，采用定型组合钢模板、木模、钢管和木支撑立模，挡墙片石混凝土采用现场配制一台350搅拌机严格按照配合比拌制、手推车运送浇筑。
三、施工工艺流程图及施工方法1、施工工艺流程图：C20片石混凝土挡墙施工工艺流程M7.5浆砌片石挡墙施工工艺流程2、施工步骤及方法 （1）边坡刷坡：边坡进行分3个台阶刷坡处理，第1个台阶高10m ，台阶宽3m ，边坡坡比1:1；第2个台阶高20m ，台阶宽3m ，边坡坡比1:1；第3个台阶高20m ，边坡坡比1:1。
（2）施工场地准备：测量放线，定出桩位中心线和开挖边界线，清理挡墙用地范围内的树木、杂草、垃圾等所有障碍物；在基坑槽周围挖设排水沟排除地表水。
（3）基坑开挖：开挖采用机械开挖，挖到距设计标高20cm 处，采用人工开挖到设计标高，开挖到设计标高后，应检查基坑尺寸、标高、基底承载力等，符合要求后，应立即进行基础、墙体施工，基底埋臵深度为100cm ，基底的开挖尺寸应满足设计要求；基坑坑壁开挖，斜率为1：0.35，尽量保证边坡的稳定，避免超挖或欠挖，个别地段采取必要的支挡、防护措施用以防止边坡失稳；基坑坑壁易坍塌或水位在基坑底以上较深时，应加固开挖。
（4）立模：挡墙采用定型组合钢模板、木模、钢管和木支撑，支撑间距不大于70cm。
模板在安装前必须打磨、并刷脱模剂。
目录1.编制依据 (2)2.适用范围 (2)3.工程概况 (2)3.1弃碴场设置 (2)3.2 工程主要特点 (2)4.设备、人员配置及材料供应 (3)4.1 设备配置 (3)4.2人员配置 (3)4.3材料供应 (4)5.施工准备及临时设施 (4)5.1技术准备 (4)5.2水、电设施 (5)6.挡碴墙施工方案 (5)6.1施工工艺流程 (6)6.2施工工序 (6)6.2.1测量放线 (6)6.2.2基坑开挖 (6)6.2.3基础及墙身砌筑 (7)6.3挡碴墙附属施工 (9)6.3.1.沉降缝和伸缩缝的砌法 (9)6.3.2.勾缝 (9)6.3.3.截水沟 (10)7.回填 (10)7.1墙趾外侧基坑回填 (10)7.2墙背回填 (10)8.绿化防护 (11)9.施工注意事项 (11)10.质量检验 (12)11.技术保证措施 (13)12.雨季施工技术措施 (15)13.安全、环保、文明施工要求 (16)13.1安全施工要求 (16)13.2环保施工要求 (17)13.3文明施工要求 (17)隧道弃渣场防护施工方案1.编制依据1.1《砌体工程施工质量验收规范》1.2《砌体工程现场检测技术规范》1.3成渝客运专线铁路隧道弃碴场挡护通用图（成渝施隧参05）1.4《铁路工程环境保护施工技术规范》1.5高速铁路隧道工程施工质量验收标准（TB 10753-2010）1.6《铁路建设项目水土保持方案技术标准》（TB10503-2005 J450-2005）1.7《铁路混凝土与砌体工程施工质量验收标准》2.适用范围适用于中铁二局成渝客运专线CYSG-5标第五项目分部弃碴场防护工程施工。
3.工程概况3.1弃碴场设置中铁二局成渝客运专线CYSG-5标第五项目分部内弃碴场设置情况见附表。
3.2 工程主要特点1.本工程涉及工点较多，浆砌方量大，机具不易配置、投入大。
2.施工时要充分考虑在施工过程中弃碴安全的影响，做好安全防范措施。

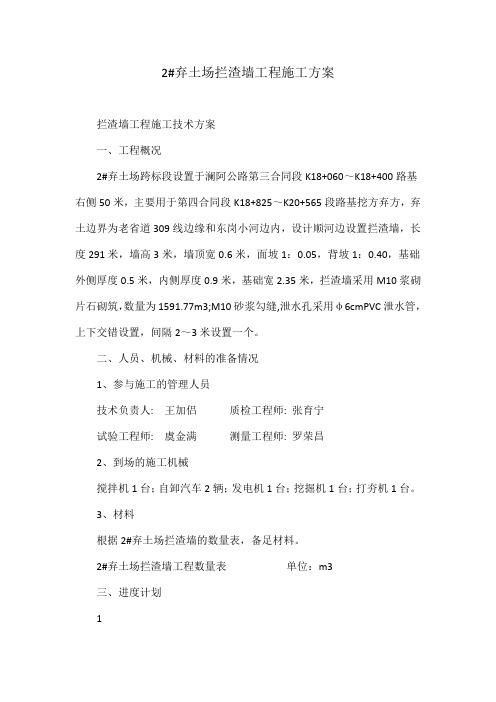

2#弃土场拦渣墙工程施工方案拦渣墙工程施工技术方案一、工程概况2#弃土场跨标段设置于澜阿公路第三合同段K18+060～K18+400路基右侧50米，主要用于第四合同段K18+825～K20+565段路基挖方弃方，弃土边界为老省道309线边缘和东岗小河边内，设计顺河边设置拦渣墙，长度291米，墙高3米，墙顶宽0.6米，面坡1：0.05，背坡1：0.40，基础外侧厚度0.5米，内侧厚度0.9米，基础宽2.35米，拦渣墙采用M10浆砌片石砌筑，数量为1591.77m3;M10砂浆勾缝,泄水孔采用φ6cmPVC泄水管，上下交错设置，间隔2～3米设置一个。
二、人员、机械、材料的准备情况1、参与施工的管理人员技术负责人: 王加侣质检工程师: 张育宁试验工程师: 虞金满测量工程师: 罗荣昌2、到场的施工机械搅拌机1台；自卸汽车2辆；发电机1台；挖掘机1台；打夯机1台。
3、材料根据2#弃土场拦渣墙的数量表，备足材料。
2#弃土场拦渣墙工程数量表单位：m3三、进度计划1本段工程计划从2014 年4月23日开工，到2014年5月24日竣工。
四、施工工艺拦渣墙在弃土施工前，挖基，支砌，拦渣墙施工一定高度后，进行弃土施工，拦渣墙成型后，进行墙背弃土回填。
本段拦渣墙施工工序如下图：4.1、测量放样根据图纸设计，用全站仪每隔十米精确放出挡土墙的外缘线点及内缘线点，根据施工图中设计的拦渣墙各要素，进行实地放样，在现场用木桩标记每一个放样点的实际位置。
测量成果报请测量监理工程师检验，检验合格后方可进行下一步施工。
24.2、拦渣墙基坑开挖本工程挖基槽土方采用人工配合挖掘机进行开挖。
挖出的土方装车外运弃土，基坑开挖至设计标高10～20cm时，停止挖掘机挖掘，采用人工清理，完成后再进行基底夯实和整平。
在施工过程中，根据实际需要设置排水沟及集水坑进行施工排水，保证工作面干燥以及基底不被水浸。
4.3、基础、墙身砌筑（1）石料要求如基底为岩层基础，先将基底表面清洗、湿润，再坐浆砌筑；如基底为土质，可直接坐浆砌筑。
弃土场片石挡土墙施工方案一、前言弃土场挡土墙作为土石方工程中的一项重要工程,在工程实践中具有广泛应用。
而采用片石挡土墙作为弃土场挡土墙的施工方案，是一种经济、实用且美观的工程处理方式。
二、施工准备工作1. 材料准备•片石：选用坚固美观的片石，规格大小均匀。
•水泥：用于粘结片石。
•沙土：用于制作砌筑砂浆。
2. 设备准备•挖掘机：用于挖掘基坑。
•平地机：用于整平基坑底部。
•手持搅拌机：用于搅拌砂浆。
三、施工步骤1. 基坑开挖在弃土场选定位置开挖基坑，基坑深度根据挡土墙设计要求确定，底部应进行平整处理。
2. 制作基础在基坑底部浇筑一定厚度的碎石混凝土基础，保证挡土墙的稳固性。
3. 挡土墙砌筑3.1 铺设第一层片石将水泥砂浆均匀涂抹在基础上，然后将片石一层层铺砌，保证水平垂直度。
3.2 砌筑中间层在第一层片石上再次涂抹砂浆，然后继续铺设第二层片石，重复这一过程直至达到设计高度。
3.3 铺设顶层片石最后一层片石不用再涂抹砂浆，直接铺设并进行整齐敲实。
4. 结构加固为了增加挡土墙的稳定性，可以在墙体内部设置筋筋或加固柱。
四、施工质量控制1. 施工验收在施工完成后进行验收，检查挡土墙的垂直度、整体外观、墙体稳定性等。
2. 定期维护挡土墙施工完成后，需要定期进行检查和维护，确保墙体不会出现开裂脱落情况。
五、总结弃土场片石挡土墙施工方案在土石方工程中具有重要的应用价值，施工过程中需要严格按照设计要求进行，保证工程质量和安全性。
同时，对施工后的挡土墙进行定期检查维护，以延长其使用寿命。

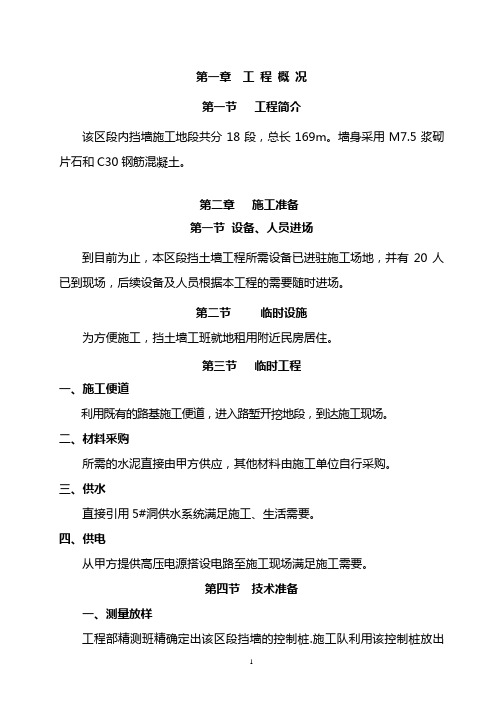

第一章工程概况第一节工程简介该区段内挡墙施工地段共分18段，总长169m。
墙身采用M7.5浆砌片石和C30钢筋混凝土。
第二章施工准备第一节设备、人员进场到目前为止，本区段挡土墙工程所需设备已进驻施工场地，并有20人已到现场，后续设备及人员根据本工程的需要随时进场。
第二节临时设施为方便施工，挡土墙工班就地租用附近民房居住。
第三节临时工程一、施工便道利用既有的路基施工便道，进入路堑开挖地段，到达施工现场。
二、材料采购所需的水泥直接由甲方供应，其他材料由施工单位自行采购。
三、供水直接引用5#洞供水系统满足施工、生活需要。
四、供电从甲方提供高压电源搭设电路至施工现场满足施工需要。
第四节技术准备一、测量放样工程部精测班精确定出该区段挡墙的控制桩.施工队利用该控制桩放出挡墙的施工线。
二、试验检测指挥部中心试验室对所有进入施工现场的原材料,都经过严格的检测,检测合格后才能进入施工现场。
拌和砼及砂浆时，试验人员必须在场监督，检测砼及砂浆施工配合比、水灰比、塌落度，并签认其施工质量。
第三章主要工程数量本区间挡土墙主要工程数量：M7.5浆砌片石805m3，C30钢筋混凝土2200m3。
第四章施工进度安排及工期保证措施第一节工期目标及施工进度安排一、工期挡土墙工期为38天，2008年4月24日开工，2008年5月31日完工。
基坑开挖安排5天时间；墙身砌筑安排20天，钢筋模板施工安排5天，基坑、墙背回填安排5天时间，收尾工程安排2天，竣工验收安排1天。
第二节工期保证措施一、健全工期管理体系，明确各级工期保证责任制，实行奖勤罚懒制度，进度与效益挂钩。
二、机械设备上场及时，配齐机械设备和易损零件，确保设备完好率95%以上，使用率达90%以上。
三、强化进度管理，每星期召开一次工程例会，通报上星期工程进度情况，布臵本星期工程计划，同时调查分析影响工程进度的原因，制定相应对策及时解决，确保施工进度计划顺利进行。
四、调查当地材料供应情况，制订材料供应计划，与材料供应商签订固定合同，保证各种材料按时、按质、按量供应，确保工程的顺利进展。
弃碴场挡土墙施工方案一、前言弃碴场是储存和处理固废、建筑垃圾等废弃物的地方，挡土墙则是用来限制和保护弃碴场区域的土壤不受侵蚀和滑坡的墙体。
施工挡土墙是弃碴场建设中的重要环节，必须符合规范，保证工程质量和环境安全。
二、施工准备工作1. 设计方案挡土墙的设计应满足当地的地质和环境要求，考虑到土壤的承载力、坡度、水文情况等因素，保证墙体的稳定性和安全性。
2. 施工区域清理在施工前，需要清理施工区域，确保地面平整，无障碍物，无植被遮挡。
3. 材料准备准备好所需的挡土墙施工材料，如砖块、混凝土、填土等，确保质量符合标准。
4. 人员配备配备有经验的施工人员和相关技术人员，确保施工过程中的安全和质量。
三、挡土墙施工步骤1. 基础处理在施工区域进行基础处理，挖掘基础槽，进行垫层和压实，确保基础平整牢固。
2. 墙体搭建根据设计方案，搭建挡土墙的墙体结构，采用适当的砖块或混凝土，保证墙体的稳固性和耐久性。
3. 墙体填土将填土逐层填充在挡土墙后部，进行压实，保证填土均匀分布，墙体与填土之间无缝隙。
4. 排水设计设计合理的排水系统，防止水土流失和墙体渗漏，确保挡土墙稳定。
5. 防护措施设置防护栏杆或警示标识，确保挡土墙周围的安全。
四、施工质量检查在挡土墙施工完成后，进行质量检查，检验墙体结构、填土均匀性、排水系统等是否符合规范，确保挡土墙的安全性和稳定性。
五、施工总结挡土墙施工是弃碴场建设中不可或缺的一部分，施工过程中要根据设计方案严格操作，保证施工质量，确保环境安全。
通过合理施工，可以有效保护弃碴场的土壤资源，降低土壤侵蚀和滑坡的风险，促进弃碴场的可持续发展。
以上是关于弃碴场挡土墙施工方案的相关内容，希望能为弃碴场建设提供一定的参考和指导。
弃土场新增挡土墙方案一、项目概述随着城市化的不断推进，大量工程建设产生了大量的弃土。
为了保护环境、减少土地资源的浪费，需要进行合理的弃土处理。
在弃土场中新增挡土墙是一种有效的解决方案。
二、方案目的新增挡土墙的目的是为了防止弃土场发生滑坡、泥石流等地质灾害，同时也可以有效地减少水土流失和保护周边环境。
三、方案设计1、确定挡土墙的位置和形状根据弃土场的实际情况，确定挡土墙的位置和形状。
一般来说，挡土墙应该设置在弃土场边缘，并且应该根据弃土场的地形和地貌来确定形状。
2、确定挡土墙的高度和长度挡土墙的高度和长度应该根据弃土场的实际情况来确定。
一般来说，挡土墙的高度应该能够阻止弃土的滑坡，长度应该能够覆盖整个弃土场。
3、确定挡土墙的材料挡土墙的材料应该具有耐久性、稳定性和抗侵蚀性等特点。
常用的材料包括混凝土、钢筋混凝土和浆砌石等。
四、方案实施1、施工准备在施工前，需要进行充分的准备工作，包括现场勘查、材料采购、机械设备准备等。
2、施工过程在施工过程中，需要采取相应的安全措施，保证工人和设备的安全。
同时，需要严格按照设计要求进行施工，确保挡土墙的质量和稳定性。
3、质量检测在施工完成后，需要对挡土墙进行质量检测，确保其符合设计要求和使用安全。
五、方案评估与优化针对实际运行情况进行监测和评估，及时发现并解决可能出现的问题。
同时根据评估结果进行优化改进，不断提升方案的效果和可持续性。
弃土场地租赁合同甲方（出租方）：____________________乙方（承租方）：____________________根据《中华人民共和国合同法》及相关法律法规的规定，甲乙双方本着平等、自愿、公平的原则，就以下事项达成如下弃土场地租赁合同：一、租赁物及用途1、1甲方将其拥有的弃土场地（以下简称“租赁物”）出租给乙方，用于乙方指定的用途。
2、2租赁物的具体位置、面积和状况详见本合同的附件。
二、租赁期限2、1本合同的租赁期限自______年______月______日起至______年______月______日止。
宜昭高速A4-S6标段26#弃渣场C20片石砼挡土墙工程专项施工方案编制人：审核人：编制单位：中城投第六建设局编制日期： 2019年06月01日目录1、工程概况 (1)2、编制依据 (1)3、施工进度计划 (1)4、施工工艺 (1)5、质量控制及检验 (8)6、安全生产文明施工 (8)26#弃渣场挡土墙工程C20片石砼挡土墙专项施工方案一、工程概况本项目为宜昭高速A4-S6标段26#弃渣场挡土墙工程，工程地点位于彝良县角奎镇，挡土墙形式为重力式，采用C20片石混凝土浇筑，预计工程量2862立方米。
参建单位如下：施工单位：中城投第六建设局；建设单位：；监理单位：；二、编制依据1.《公路路基施工技术规范》JTGF10-20062.《公路工程质量检验评定标准》JTG F80/1-20043.宜昭高速公路取土坑（场）、弃土堆（场）设计图（S3-2-28)。
4.现场踏勘调查资料。
三、施工工期2019年06月20日至2019年07月20日，共计30个工作日，具体开工日期以甲方实际下达开工令日期为准。
四、施工工艺1、施工准备1.1图纸审核及原地貌复测，发现图纸有误或现场与设计不符的及时上报相关人员进行复查。
1.2挡墙片石选用质地坚实、无风化剥落及抗压强度不低于MU30片石。
1.3 C20砼采取自建拌合站现场搅拌，搭建自流槽输送至具体施工部位。
1.4修建临时施工便道、布置材料堆放场地、备料及设备安置场地。
2、施工工艺流程（见下图）施工准备测量放线基槽开挖立模加固安装泄水孔做滤水层浇筑混凝土并人工摆片石拆除模板养护。
3、施工方案本段挡墙采用C20片石混凝土浇筑,根据实际地质情况，采用跳槽开挖，分段浇筑的的施工方法。
待挡墙修建至一定高度时，采用机械对挡墙进行回填，形成流水施工向前推进，直至挡墙完毕。
3.1施工场地准备3.1.1测量放线，定出桩位中心线及开挖边界线。
3.2开挖3.2.1基槽开挖采用1.2m3斗容量的液压挖掘机一台进行基槽开挖，开挖长度根据现场地质情况进行分段开挖，每段15或20米。
临时弃土场浆砌片石挡土墙施工方案一、工程概况本合同段为张家界至花垣高速公路第32合同段，位于保靖县和花垣县交界处，起于保靖县清水乡K138+200，终于花垣县丰和村K139+760，全长1.56KM。
本合同段区间路基全长508.6m，主要工程量为路基挖土方1.2万方，挖石方14.3万方，填方2.5万方。
由于填余土石方量较大，我合同段在K7+800（33合同段里程桩号）线路左侧150米处征用山谷林地作为临时弃土场。
为避免弃土场水土流失，保护环境，根据现场实际情况设置挡土墙。
二、挡土墙结构形式本合同段临时弃土场挡土墙采用仰斜式结构（详见附图），墙趾高度0.6m，墙身高度6m。
砌体采用M7.5浆砌片石，勾缝采用M10水泥砂浆。
石料、水泥砂浆等材料必须满足规范要求。
挡土墙从墙趾以上2米处开始，按间距2m×3m梅花形设置泄水孔，泄水孔直径不小于5cm，可采用PVC管或毛竹成型，安放时做成2％向外的横坡。
墙后回填时泄水孔后应铺设透水性材料。
挡土墙沿竖向每6m设置一道2cm沉降缝，用沥青麻絮进行填塞。
三、施工工艺挡土墙砌筑施工工艺如下图。
1、施工准备施工前先修筑好临时便道，做好临时排水设施，将石料、水泥、砂等材料运输进场存放，砂浆搅拌机、发电机等设备进场安装调试，搭设临时工棚，施工用水就近抽取附近河流的水。
2、基坑开挖开挖前，先清理地表，准确放出基坑的平面位置，并报经监理工程师检验认可后进行基坑的开挖，采用人工配合机械进行基坑开挖，基底留出30cm由人工清理整平，然后检测地基承载力，若地基承载力小于墙趾处应力设计值,则应对基底进行换填处理，所换填的厚度应通过计算求得。
受雨水浸泡的基底应重新检测基底承载力。
施工工艺流程图3、基础及墙身砌筑（1）材料要求石料应采用色泽均匀，结构密实，不易风化，无裂纹，无水锈的硬质石料。
片石的最小厚度不小于15CM，卵形和薄片者不得使用，石料强度不低于60Mpa。
本合同段片石可直接使用路基石方爆破段的弃方石料，节约成本。

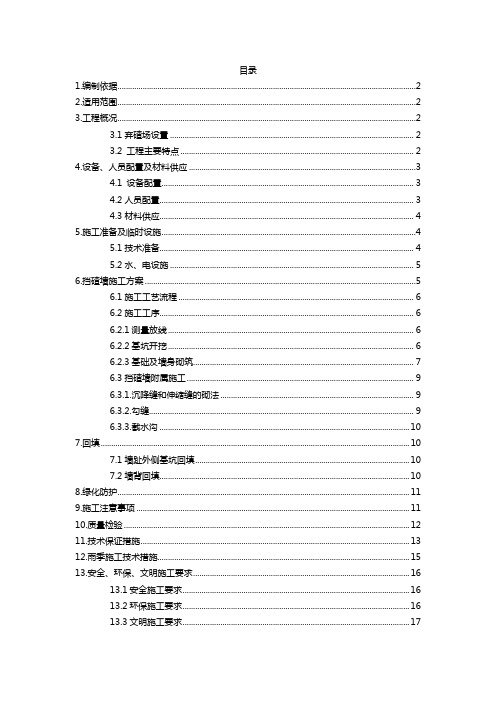

目录1.编制依据 (2)2.适用范围 (2)3.工程概况 (2)3.1弃碴场设置 (2)3.2 工程主要特点 (2)4.设备、人员配置及材料供应 (3)4.1 设备配置 (3)4.2人员配置 (3)4.3材料供应 (4)5.施工准备及临时设施 (4)5.1技术准备 (4)5.2水、电设施 (5)6.挡碴墙施工方案 (5)6.1施工工艺流程 (6)6.2施工工序 (6)6.2.1测量放线 (6)6.2.2基坑开挖 (6)6.2.3基础及墙身砌筑 (7)6.3挡碴墙附属施工 (9)6.3.1.沉降缝和伸缩缝的砌法 (9)6.3.2.勾缝 (9)6.3.3.截水沟 (10)7.回填 (10)7.1墙趾外侧基坑回填 (10)7.2墙背回填 (10)8.绿化防护 (11)9.施工注意事项 (11)10.质量检验 (12)11.技术保证措施 (13)12.雨季施工技术措施 (15)13.安全、环保、文明施工要求 (16)13.1安全施工要求 (16)13.2环保施工要求 (16)13.3文明施工要求 (17)隧道弃渣场防护施工方案1.编制依据1.1《砌体工程施工质量验收规范》1.2《砌体工程现场检测技术规范》1.3成渝客运专线铁路隧道弃碴场挡护通用图（成渝施隧参05）1.4《铁路工程环境保护施工技术规范》1.5高速铁路隧道工程施工质量验收标准（TB 10753-2010）1.6《铁路建设项目水土保持方案技术标准》（TB10503-2005 J450-2005）1.7《铁路混凝土与砌体工程施工质量验收标准》2.适用范围适用于中铁二局成渝客运专线CYSG-5标第五项目分部弃碴场防护工程施工。
3.工程概况3.1弃碴场设置中铁二局成渝客运专线CYSG-5标第五项目分部内弃碴场设置情况见附表。
3.2 工程主要特点1.本工程涉及工点较多，浆砌方量大，机具不易配置、投入大。
2.施工时要充分考虑在施工过程中弃碴安全的影响，做好安全防范措施。
3.挡碴墙主要为M10浆砌片石挡碴墙、个别碴场设置有片石垛挡护及其拦碴坝的挡护。
4.施工时需组织好基槽开挖、堆放、运输、工程测量等作业，做到安全文明施工。
5.在挡碴墙施工过程中要与监理单位、业主单位密切配合，确保挡碴墙后填料对称、均匀回填和场平回填质量。
4.设备、人员配置及材料供应4.1 设备配置设备配置表序号机械名称规格单位数量1 内燃空压机V-3.5/3 台 32 砂浆搅拌机J750 台 43 抽水机ф100mm 台 44 履带式挖掘机1m3台 25 自动翻斗车5t 台6 全站仪NTS-202 台 27 水准仪M214516 台 2数量，以充分利用机械，提高效率。
4.2人员配置架子队人员配置，根据“谁负责谁管理”的原则进行，即相应的架子队负责管理相对应的弃碴场挡护施工。
施工班组人员配置，根据施工进度及需要进行配置，需包括挖掘机司机1名，带班人员1名，技术员1名，安全员1名，操作工人20人左右。
4.3材料供应1.水泥：水泥由项目部负责组织、提供，水泥采用拉法基袋装水泥，不低于42.5级，进场时需先检测，合格后方可使用。
2.片石：缙云山隧道斜井弃碴挡土墙所用片石采用斜井正洞洞碴开采，其余工点片石采用外购，汽车运至施工现场。
试验室负责检验检测。
3.砂：砂采用机制砂，由项目部负责组织、提供，试验室负责检验检测。
4.材质要求(1).用于挡护工程的石材应质地坚实，无风化剥落和裂纹，色泽均匀，抗压强度不小于MU30。
(2).片石应有两个大致的平面，厚度不小于15cm，宽度不小于厚度的1.5倍。
用做镶面的片石，选择表面平整，尺寸较大的片石，表面不平应加以修整，风化石料严禁用作砌筑。
(3).石材表面的泥垢、水绣等杂等，砌筑前应清除干净。
(4).挡碴墙采用M10浆砌片石施工。
(5).片石垛采用微风化片石堆砌。
5.施工准备及临时设施5.1技术准备施工前，熟悉施工图纸，编制并上报弃碴场挡护施工方案，进行施工技术交底和安全培训。
上报施工材料计划。
按施工需要配置机具，并检验机具性能是否满足施工需要。
勘验现场实际情况是否与设计一致，不一致时需提出处理措施及意见，并按程序上报项目部。
施工前，需进行测量点位的引测、放样。
5.2水、电设施1.施工用水经过现场实地勘察，弃碴场附近水源丰富，且均是山泉或溪水，水质满足浆砌施工及规范要求。
原则上在施工现场修建蓄水池，通过输水管送至施工点。
2.生产、生活用电生产、生活用电采用高压电源经变压器降压后使用。
3.砂浆拌制砂浆拌制，原则上在施工现场进行拌制，特殊情况下在5#拌和站拌制，混凝土罐车运输至现场。
由于浆砌施工较慢，砂浆从拌和站运输至现场需一定时间后方可使用完毕，对砂浆性能有所影响，故原则上弃碴挡护用的砂浆都在现场拌制，根据施工量进行确定，使用多少拌制多少。
砂浆拌制时，须严格进行计量，按照配合比进行拌制，不得随意增减水泥、砂及水、外加剂用量。
6.挡碴墙施工方案目前，设计院只提供了通用图纸，无工点图纸或咨询图。
此处主要介绍重力式挡碴墙施工方案，因为重力式挡碴墙适用于一般地质、地形地段的弃碴挡护。
根据地基地质及地形条件不同，璧山隧道斜井（进口）、出口采用坝式挡碴墙，坝式挡碴墙适用于沟谷中的弃碴挡护；可采用片石垛挡护，片石垛适用于地基承载力较低或不宜设置挡墙地段；可采用石笼挡碴墙，石笼挡碴墙适用于地基承载力较低的平坦耕地、有较平坦的河滩地或有环保要求地段的弃碴防护。
6.1施工工艺流程测量放样→基坑开挖→地基承载力检测→砌筑凸榫→砌筑挡墙基础→砌筑挡土墙墙身→勾缝→养生。
6.2施工工序6.2.1测量放线待碴场位置确定并征地完毕后，各工点依据设计图纸精确测放出挡碴墙基础位置采用灰线示意。
6.2.2基坑开挖基坑开挖采用挂线法开挖基槽，必须挖至老土，基础埋深应不小于1.2m，遇有流水冲刷情况，基础埋深应在流水冲刷线1.0m以下。
若遇砂岩，应挖至砂岩持力层。
如若地质情况异常，应及时向技术负责人汇报。
原则上要求：基槽开挖深度为基底承载力、墙趾埋入底层深度和距底层线水平距离均满足设计要求后才能进入下一道。
基坑开挖后，由项目部试验室进行地基承载力检测，合格后报监理单位试验室检测，均检测合格后方可进行基础砌筑。
如果地基承载力不能满足设计要求，则需对基底进行处理。
总体处理方案：(1).如基坑是泥岩或砂岩，强风化层，则继续向下进行开挖，开挖深度1m，再进行地基承载力检验，合格厚进行基础砌筑，超深1m部分采用与墙身同级别的浆砌片石进行回填砌筑。
(2).如基坑是土质地基，无水，则向下进行开挖，直到开挖至老土，超深部分采用与墙身同级别的浆砌片石回填。
(3).如基坑是土质软弱地基、有水，则基础在开挖至设计埋设后，再向下开挖1.0，在基础宽度两侧各加宽0.5m，超深部分采用高一等级的浆砌片石进行回填，回填之前地基土须采用15cm厚高M10的水泥砂浆进行封闭，以免地下渗水对地基软化而影响地基承载力。
(4).如果上述(3)条仍不能满足现场要求，则将M10浆砌片石弃碴挡墙改为片石垛。
因为片石垛适用于地基承载力较低或不宜设置挡墙的地段。
(5).由于目前设计院只提供了通用图纸，在未拿到正式的工点图纸之前，弃碴挡墙均按照通用图内最高挡土墙（H=8.0m）及最大断面面积（相同地基条件下进行比较）施工，具体施工高度应根据现场实际情况进行确定（宜高于地面2m控制），以确保现场实际施工与设计不符合要求的情况下可以在现有挡土墙墙高的基础上向上继续砌筑。
（如某一段弃碴挡墙现场是参照墙高8m施工的，实际施工高度为6m，而设计院后续提供的正式工点图为墙高7m的挡土墙，则我部可以继续向上施工1m来满足设计要求，但实际工程数量却较设计数量大。
故按此方案施工，对项目部而言，风险很大）。
6.2.3基础及墙身砌筑基础及墙身结构断面尺寸，详见《成渝客运专线铁路隧道弃碴场挡护通用图》（成渝施隧参05）。
(1).基础及墙身均采用挤浆法分层、分段进行砌筑。
(2).砌筑前每一石块都须洗净，用水彻底饱和，基座垫层也清干净、湿润，所有石块都要座在新的砂浆上，并在砂浆凝结前将石块位置固定好。
(3).各砌层先砌外圈定位砌块，并与里层砌块交错连成一体。
定位砌块用表面较平整尺寸较大的石料，定位砌缝满铺砂浆，不得镶嵌小石块。
(4).定位砌块砌完后，先在圈内底部铺一层砂浆，其厚度应使石料在挤压安砌时能紧密连接，且砌缝砂浆密实饱满。
砌筑腹石时，石料间的砌缝要互相交错、咬搭，砂浆密实。
石料不得无砂浆直接接触，也不得干填石料后铺灌砂浆；石料要大小搭配，较大的石料以大面为底，较宽的砌缝可用碎石填补密实。
挤浆时可用小锤敲打石料，将砌缝挤紧，不得留有孔隙。
(5).墙身砌至地面线处及以上部分每隔2m上下左右交错设置10×15cm流水横坡为4%的方型泄水孔。
为防止泄水孔堵塞，应在泄水孔处采用砂砾石、无纺布反滤层或无砂混凝土板设置反滤层，其含泥量小于5%，内摩擦角取35°。
(6).定位砌块表面砌缝的宽度不得大于4cm。
砌体表面与三块相邻石料相切的内切圆直径不得大于7cm，两层间的错缝不得小于8cm，每砌筑120cm高度以内应找平一次。
(7).浆砌片石时，应利用片石的自然形状，相互交错的衔接在一起。
因此，除最下一层石块应大面朝下外，上面的石块不一定必须大面朝下，但必须做到犬牙交错，搭接紧密。
同时在砌下层石块时，即应考虑上层石块如何接砌。
砌筑过程中还要将石料的缝子留开，保证2cm的深度，以利于勾缝。
(8).不同墙身高度之墙顶应顺坡连接，其坡不得陡于1:2。
(9).伸缩缝设置：沿墙长方向每10～25m设一道宽2～3cm沉降缝，分层水平砌缝大致水平，缝内沿顶、内、外三边填塞沥青木板，其深度不小于0.2m。
各砌块的砌缝应互相错开最少8㎝，不能产生通缝，砌缝应饱满，完全充满砂浆，不能有空洞存在。
(10).养生砌体砌筑完成后应及时覆盖，并经常洒水保持湿润，常温下养护期不得小于7d。
在养护期间应避免对砌体产生碰撞、振动。
砌体的砂浆未达到设计强度前，不得承受全部设计荷载。
6.3挡碴墙附属施工6.3.1.沉降缝和伸缩缝的砌法为保证接缝的作用，两种接缝必须垂直，并且缝两侧砌体表面需要平整，不能搭接。
同时，接缝中尚需填塞防水材料，防止砌体漏水。
沉降缝内沿墙的内、外、顶三侧填塞沥青木板，填塞深度不小于20cm。
砌筑有接缝砌体时，最好根据设计规定的接缝位置，采用跳段砌筑方法，使相邻两段砌石高度错开。
并在接缝处作为一个外露面，挂线砌筑，达到又直又平。
6.3.2.勾缝墙身外露面，砌筑完毕后应勾缝。
设计如有要求按设计工法操作，如无要求则采用平缝压槽工艺。
勾缝采用凹缝，缝宽2㎝，缝深2㎝，勾前用水冲洗干净，勾后再用同级别的水泥砂浆抹平划槽勾缝，缝两侧同级别水泥砂浆抹带宽1㎝，厚0.5㎝，并保证均匀一致。
