地下室外墙后浇带装配式挡墙施工工法地下室外墙后浇带装配式挡墙施工工法一、前言随着现代建筑技术的不断发展，地下室建设的质量和要求越来越高。

在地下室结构设计中，外墙后浇带是整个结构中的重要组成部分。

后浇带的作用在于增加地下室的整体稳定性、强度和防水性能。

而传统施工方式中，因施工难度大、工期长和施工质量难以得到保障等问题，制约了后浇带施工质量的提高和效率的提高。

针对这些问题，本文将介绍一种新型的施工方式——地下室外墙后浇带装配式挡墙施工工法，旨在提高后浇带施工的效率和质量。

二、工法特点地下室外墙后浇带装配式挡墙施工工法的特点是：1.施工周期短、质量可控。

施工工法的模块化，使得施工周期明显缩短，同时只需将挡墙预制件按照规定进行安装，施工质量可控。

2.安全性能好。

施工过程中不需要高处作业，避免了因高处作业造成的安全隐患。

3.适应性强。

适用于各种地下室建设，尤其是地下室结构复杂的建筑，效果明显。

4.经济性好。

施工工艺简便，节约了大量人力和物力成本。

三、适应范围地下室外墙后浇带装配式挡墙施工工法适用于地下室建设中的后浇带施工阶段。

尤其适用于追求高品质、高强度、高效率的建筑工程。

四、工艺原理该工法的施工原理是将挡墙预制件安装在外墙后浇带的周围。

其依靠挡墙预制件与地下室外墙后浇带之间的挂钩连接将地下室外墙后浇带与挡墙预制件分离，从而实现防止地下室外墙后浇带滑动的作用。

同时，挡墙预制件的外岩体采用钢筋混凝土构造，实现了挡墙的刚性。

五、施工工艺地下室外墙后浇带装配式挡墙施工工法的具体施工过程如下：1.预制作业：制作、组装、调试并进行质量验收估计挡墙预制件的规格和型号需要，其尺寸需与地下室外墙后浇带相配合，使得挡墙预制件与地下室外墙后浇带之间完美无缝。

2.预制件安装：挡墙预制件已完成的预制装置通过吊装机械按图纸钻孔定位，进行准确定位并固定紧。

3.贴板：将贴板贴在预制件的表面上，并使用专业的工具进行撑粘。

4.骨料捣实：将骨料倾倒在贴板上，进行半干砂浆压实捣点，以便实现骨料之间的紧密结合。

万鑫建设
山东万鑫建设有限公司
西安分公司 后浇带挡土墙方案
由于地下室外墙后浇带砼在主体封顶一个月后浇筑，所以在室外回填时，拟对后浇带处采取以下方案封堵后回填。

1、将地下室外墙后浇带用1200×600×120的预制砼板竖向封堵，每块预制板采用三点固定法，固定于后浇带墙内钢筋上，每块预制板间用 1：3水泥砂浆找平支稳固定。

2、预制板与地下室外墙接茬先平铺钢丝网，用水泥钉固定，后用1：3水泥砂浆找平压光。

3、预制板外用1：3水泥砂浆找平压光，阴阳角处抹成圆弧状，以保证与防水层粘结牢固。

4、后浇带防水层应采取加强加厚做法，即在阴阳角处增加SBS 自粘卷材附加层一道，后浇带处SBS 自粘卷材整体。

山东万鑫建设有限公司
西安分公司 2007年8月9日。

地下室挡土墙后浇带预制钢筋砼盖板堵施工工法地下室挡土墙后浇带预制钢筋砼盖板堵施工工法一、前言地下室是现代建筑中常见的空间利用方式，而挡土墙则是地下室施工中常用的一种方式。

在地下室施工中，为了保证地基的稳定性和安全性，需要采用一种可靠的方法来加固挡土墙。

本文将介绍一种常用的地下室挡土墙后浇带预制钢筋砼盖板堵施工工法。

该工法通过铺设预制钢筋砼盖板，实现对挡土墙的加固和密封，具有一定的经济性和施工效率，适用于大部分地下室项目。

二、工法特点1. 简化施工流程：该工法将地下室挡土墙后部分的浇筑工艺和堵施工工艺相结合，简化了施工流程，提高了施工效率。

2. 加固效果显著：预制钢筋砼盖板具有较高的强度和刚度，通过在挡土墙后部进行铺设，可以有效加固挡土墙的稳定性和抗震性能。

3. 提高施工质量：预制钢筋砼盖板具有一定的制造工艺和质量控制要求，能够提高施工工程的质量和可靠性。

4. 减少工期和成本：预制钢筋砼盖板的制造和安装可以与地下室结构施工同步进行，有效减少了施工时间和成本。

三、适应范围该工法适用于地下室挡土墙后部分的加固和密封工程，广泛应用于地下车库、地下商场、地铁站等工程中。

四、工艺原理该工法主要是通过在地下室挡土墙后部安装预制钢筋砼盖板，从而加固挡土墙的稳定性和抗震性能。

具体工艺原理如下：1. 施工工法与实际工程联系：施工工法将预制钢筋砼盖板与挡土墙结构紧密结合，通过砼盖板与挡土墙相互作用，形成一个整体加固系统。

2. 采取的技术措施：施工工法要求在挡土墙后部浇筑悬浇预制钢筋砼盖板，通过与挡土墙的链接和配合，形成一个坚固的整体结构。

五、施工工艺1. 准备工作：确定施工方案、采购预制钢筋砼盖板等材料、组织施工人员等。

2. 基坑开挖：按照设计要求开挖基坑，并进行排水和防水处理。

3. 地下室结构施工：同时进行地下室结构施工和预制钢筋砼盖板制造。

4. 现浇混凝土基础：在基坑底部浇筑混凝土基础。

5. 钢筋制作和安装：制作预制钢筋砼盖板所需的钢筋，在挡土墙后部安装钢筋。

后浇带挡土墙施工方案挡土墙是用于抵挡土体、水流和其他地下水位对土体的推力和浸蚀作用，防止土壤流失并保护土地的一种结构措施。

下面是一种后浇带挡土墙的施工方案，详细介绍了施工过程的步骤和注意事项。

1.施工准备：首先，需要根据设计要求确定挡土墙的尺寸和土体力学性质等相关参数。

然后，清理施工现场，包括清除杂草、石块和其他障碍物，确保施工空间整洁。

2.挖土准备：根据设计要求和挡土墙的尺寸，使用挖掘机等工程机械进行挖土作业。

挖土的深度应根据工程地质条件和挡土墙的高度确定，通常需要留出一定的基底厚度。

3.土体处理：挖土完成后，应对挖土面进行相应的处理。

根据土壤类别和设计要求，可以进行加固措施，如喷浆加固、压实等，以提高土体的强度和稳定性。

4.边坡处理：在挖土面周围的边坡上，需要进行边坡处理。

边坡的坡度和材料应根据土质、工程地质条件和设计要求确定。

常用的边坡处理方法有种植草皮、植树、设置人工护坡等。

5.布置钢筋骨架：根据挡土墙的高度和设计要求，在挡土墙挖土面上预埋钢筋骨架。

钢筋应使用符合要求的钢筋材料，并按设计图纸的要求进行布置。

钢筋骨架的布置应保证钢筋的受力性能和连接的可靠性。

6.浇筑混凝土：在钢筋骨架布置完毕后，进行混凝土的浇筑。

混凝土的配比应符合设计要求，并通过试块进行强度检测。

在浇筑过程中，应注意控制混凝土的浇注速度和浇筑高度，确保混凝土的均匀性和密实性。

7.养护：混凝土浇筑完成后，应进行养护。

常见的养护方式有喷水养护、覆盖塑料布等，养护时间应根据混凝土强度等参数来确定。

在养护期间，应防止混凝土过早干燥或遭受严重的水分蒸发。

8.挡土墙表面处理：混凝土养护期结束后，可以进行挡土墙表面的处理。

常见的处理方式有喷涂防水涂料、贴陶瓷砖等，以提高挡土墙的抗水性和美观性。

需要注意的是，在施工过程中，应遵守相关的安全规范和操作规程，保证施工人员的安全。

同时，应严格按照设计要求施工，确保挡土墙的稳定性和耐久性。

在施工过程中如有问题，应及时与设计和监理单位进行沟通，并根据实际情况进行调整。

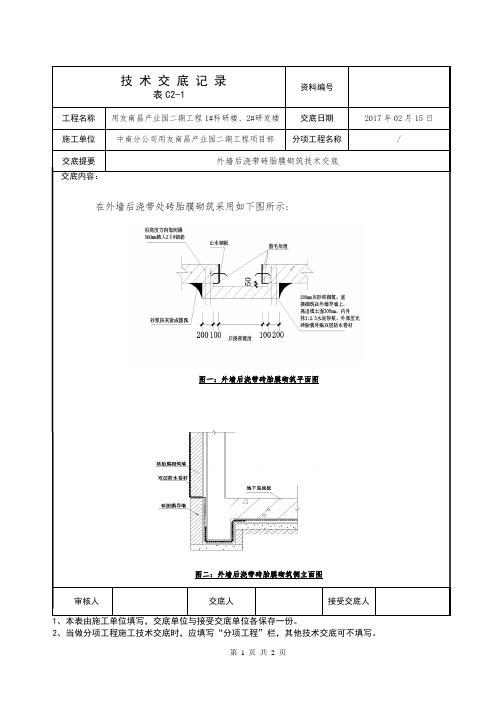

技 术 交 底 记 录
表C2-1 资料编号
工程名称
用友南昌产业园二期工程1#科研楼、2#研发楼 交底日期 2017年02月15日 施工单位
中南分公司用友南昌产业园二期工程项目部 分项工程名称 / 交底提要
外墙后浇带砖胎膜砌筑技术交底
交底内容：
审核人 交底人 接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各保存一份。

2、当做分项工程施工技术交底时，应填写“分项工程”栏，其他技术交底可不填写。

在外墙后浇带处砖胎膜砌筑采用如下图所示:
图一：外墙后浇带砖胎膜砌筑平面图
图二：外墙后浇带砖胎膜砌筑侧立面图
技 术 交 底 记 录
表C2-1 资料编号
工程名称
用友南昌产业园二期工程1#科研楼、2#研发楼 交底日期 2017年02月15日 施工单位
中南分公司用友南昌产业园二期工程项目部 分项工程名称 / 交底提要
外墙后浇带砖胎膜砌筑技术交底
交底内容：
审核人 交底人 接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各保存一份。

2、当做分项工程施工技术交底时，应填写“分项工程”栏，其他技术交底可不填写。

作业注意事项：
1、后浇带砖胎膜砌筑前先凿毛，并将垃圾清理干净；
2、后浇带砖胎膜砌筑采用200厚灰砂砖，砌筑时与外墙面预留50空间，保证外墙后浇带处尺寸，砖胎膜内外均抹灰，外部需压光；
3、用砂浆将挡土墙与地下室外墙交接处抹成圆弧角以便防水施工；
4、用HRB400Ф8钢筋植入将砖胎膜砌筑墙与外墙拉结；
5、每周派人对外墙后浇带砌筑墙进行检查维护。

要求每处检查，是否有积水、维护破坏等问题出现，如有此类问题，及时进行处理。

后浇带挡土墙施工方案
一、背景介绍
为了加固土地工程结构，提高工程质量，后浇带挡土墙作为一种重要的支护结构得到广泛应用。

本文将介绍后浇带挡土墙的施工方案，包括施工前的准备工作、施工流程和注意事项。

二、施工前准备
1.设计方案确认：在施工前需要确认挡土墙的设计方案，包括墙体高
度、倾斜度等参数。

2.材料准备：准备挡土墙所需的材料，包括混凝土、钢筋等，并确保
材料质量符合要求。

3.施工人员培训：对参与施工的人员进行必要的培训，确保其具备相
关技能和操作经验。

4.施工设备准备：准备好施工所需的设备，包括搅拌机、模板等。

三、施工流程
1.基础处理：
1.1 挖掘基础坑，确保坑底平整、坡度合适。

1.2 铺设防水层，防止地下水渗透。

2.搭模板：
2.1 根据设计要求搭建模板，确保模板结构稳定。

3.钢筋绑扎：
3.1 根据设计要求将钢筋捆扎在模板内，确保钢筋布置密实。

4.浇筑混凝土：
4.1 将混凝土倒入模板内，使用振动棒振实，确保混凝土均匀密实。

5.封顶处理：
5.1 等待混凝土初凝后，进行封顶处理，确保墙体表面平整光滑。

四、注意事项
1.施工过程中应做好安全防护，遵守相关操作规程。

2.严格按照设计要求进行施工，不得擅自改变挡土墙结构。

3.施工现场应保持整洁，及时清理材料和设备。

4.施工结束后应及时进行验收，确保挡土墙质量符合要求。

通过以上施工方案的实施，后浇带挡土墙能够有效地加固土地工程结构，提高工程质量，确保工程的安全和稳定。

后浇带防护标准做法说起后浇带防护，这可真是个技术活，也是个细活。

咱们在地下室底板施工的时候，后浇带那可是必不可少的，它能解决沉降差、减小温度收缩、解决温度应力等问题，提高结构整体性和方便施工。

但话说回来，后浇带属于二次浇注，如果施工过程中质量控制不好，那可就容易造成渗水、漏水等隐患，到时候哭的还是咱们自己。

所以啊，这后浇带防护，咱们可得好好聊聊。

首先啊，咱们得在底板后浇带两端两侧墙处各增设临时挡水砖墙，这砖墙的高度得高于底板高度，墙壁两侧还得抹上防水砂浆。

这防水砂浆啊，就像给后浇带穿上了一层防水衣，让施工积水无处遁形。

而且啊，为了防止底板周围施工积水流进后浇带内，咱们还得在后浇带两侧50cm宽处用砂浆做出宽5cm、高5～10cm的挡水带，这挡水带就像是一道小小的堤坝，把积水挡在了外面。

接下来啊，咱们得把后浇带施工缝处理干净，然后顶部用木模板或铁皮封盖，再用砂浆做出挡水带，四周还得设临时栏杆围护。

这临时栏杆啊，就像是一道小小的屏障，把施工过程中的污染和垃圾都挡在了外面，保证了后浇带的清洁和整洁。

说到基础承台的后浇带啊，咱们也得采取保护措施，防止垃圾杂物掉入后浇带内。

这保护措施啊，可以采用木盖板覆盖在承台的上皮钢筋上，盖板两边还得比后浇带各宽出500mm以上。

这木盖板啊，就像是一顶小小的帽子，给后浇带戴上了一顶保护伞。

至于地下室外墙竖向后浇带啊，咱们可以采用砌砖保护的方式。

这砌砖保护啊，不仅防水效果好，还起到了挡土墙的作用，避免了基坑回填过程中对后浇带施工质量的影响。

不过啊，这后浇带防护啊，可不是光做好这些就万事大吉了。

咱们还得在后浇带混凝土浇注前做好防护工作。

比如说啊，在大体积混凝土后浇带防护工作中，咱们得重点进行内侧混凝土部分的养护工作。

因为这些位置上的温度差通常都比较大，如果养护工作不到位，就很容易影响到后浇带内部结构的稳定性。

所以啊，咱们可以通过预留进入孔的方式来对其进行养护和清理。

还有啊，咱们可以采用覆盖薄膜的方式来降低后浇带的温度差。

后浇带施工细节与具体做法一、底板后浇带施工1、后浇带的模板底板部分的后浇带只有后浇带两端的侧模，若原有底板砖胎膜保留较好，则直接利用原有砖胎膜，若已遭破坏则重新砌砖补足。

2、后浇带的封闭（1）后浇带的清理底板后浇带当初施工时未留置“背包”，必须先对底板后浇带进行清理，将后浇带内的垃圾、泥块试块、凿毛形成的碎混凝土、除锈造成的锈渣彻底清理干净，然后用高压水枪冲洗干净，排除积水，然后再进行底板部分的后浇带混凝土浇筑。

后浇带垃圾清理时可采用高压水枪将后浇带内的建筑垃圾冲到端部后集中排除；凿毛并清理完成后须通知现场监理验收合格后方可进行混凝土的浇筑。

（2）后浇带的混凝土在浇筑前混凝土的级配应根据现场后浇带的湿润程度，合理调整混凝土的级配、坍落度等；所有混凝土的外加剂全部由专业商品混凝土单位负责，保证混凝土的原材质量。

（3）后浇带混凝土的浇筑由于后浇带处的钢筋比较密，为便于混凝土的振捣密实，除配备常规振动棒外，另配一根小振动棒，对钢筋比较密处、边角等处加强振捣；选择具有丰富经验的振动棒手专门负责后浇带的混凝土；基础底板后浇带留置专门试块。

（4）后浇带混凝土养护根据图纸设计要求，本工程的后浇带在封闭后，保湿养护时间不得小于14天。

养护应在终凝后进行。

冬天气温低于5℃时禁止湿水养护。

二、墙板板后浇带施工1、后浇带的模板对于部分墙板后浇带的侧壁外侧已有砖砌封闭，可直接作为外侧模板。

内侧采用木模板支设，木枋钢管作为背楞，在内侧用钢管斜撑顶紧。

没有砌砖的后浇带，采用模板木枋穿墙螺杆加固。

为保证外墙的防水需要，采用一次性的Φ12止水螺杆，因后浇带宽800mm，故横向分布2个螺杆@500mm即可，竖向@450mm。

支模要注意将模板支撑牢固，处理结点，防止出现爆模、漏浆等质量通病。

对于模板止水螺杆，在其中部焊牢50*50*3钢止水片。

2、后浇带的混凝土（1）后浇带的清理后浇带的清理同本方案第三节及第四节底板后浇带的清理，所需注意的是，清理之前应提前将支撑架搭设起来，作为外墙后浇带清理的工作平台。

目录第一章、工程基本情况 (2)一、工程概况 (2)二、后浇带宽度及上挡墙高度 (2)第二章、编制依据 (2)第三章、施工要求 (3)第四章、施工方法 (3)一、施工顺序 (3)二、后浇带及上挡墙加固设计 (3)三、施工图纸 (5)第五章、工程质量保证措施 (6)一、基本要求 (6)二、施工保证措施 (6)三、质量保证体系 (6)第六章、安全保证措施 (7)一、安全管理体系 (7)二、安全管理制度 (8)三、安全技术措施 (9)四、职工安全生产管理措施 (9)后浇带及上挡墙施工方案第一章、工程基本情况一、工程概况齐礼阎小区7号院项目位于郑州市兴华南街与光明路交叉口西南角，为齐礼阎城中村改造项目。

总用地面积约17512平方米，容积率为6.899，地上建筑面积12.08万㎡（其中：住宅面积97494.5平方米，阳台面积2962.66平方米，商业面积17460.99方米，农贸市场面积2000平方米，社区服务用房：320平方米，公厕面积30.16平方米，物业面积541.01平方米），地下建筑面积27518.38平方米，建筑占地面积6837.03平方米。

根据设计要求，本工程各主楼及车库筏板及地下室外墙后浇带均采用止水钢板和橡胶止水带止水，工程情况详见下表：本工程建设单位：郑州市二七区淮河路街道办事处齐礼阎社区居民管理委员会；施工总承包单位：福建来宝建设工程有限公司；设计单位：中国核电工程有限公司郑州分公司；监理单位：河南宏业监理有限公司；二、后浇带宽度及上挡墙高度1、上挡墙高度及长度统计：第二章、编制依据齐礼阎小区7#院《结构施工图》中华人民共和国《建筑施工手册》混凝土结构工程施工质量验收规范GB50204-2011各种相关验收规范、规程等第三章、施工要求1、施工方案必须满足相关规范要求，不需私自改动。

2、焊工必须持证上岗，保证焊接质量。

4、模板支设应稳固，以保证成品质量。

5、施工前应组织施工人员进行交底，并确保方案的执行，必要的人员及材料必须在施工前全面考虑，确保施工进度。
