目录一、题目………………………….二、课程设计目的…………三、课程设计要求四、原理框图及安装图五、主要芯片及元器件六、元器件数量及质量七、焊接与安装八、PROTEL九、调试十、心得体会十一、参考资料十二、附件1008调频对讲收音机一、题目1008调频对讲收音机二、课程设计目的1)熟练掌握PROTEL DXP的基本操作；2)熟悉电路板设计的基本流程；3)熟悉FM 发射和接收的基本原理；4)熟练掌握电路板的焊接和调试。
三、课程设计要求1)原理图元件库制作；2)原理图设计；3)印制电路板元件封装的制作；4)印制电路板设计；5)FM发射和接收电路的焊接和调试。
四、原理框图及安装图4.1 总体框图该对讲收音机的原理框图如图1所示，分为接收部分和发射部分，发射部分电路采用本级振荡经调制差频后中频发射。
接收部分采用相干解调方式放大输出。
4.2、电路图见附件一图一总体可分为发射部分和接收部分，发射部分由锁相环和压控振荡器（VCO）产生发射的射频载波信号，经过缓冲放大、激励放大、功放，产生额定的射频功率，经过天线低通滤波器，抑制谐波成分，然后通过天线TX发射出去。
接收部分为二次变频超外差方式，接收到的信号经带通滤波器后进行选频放大，然后进入混频电路再进入中放电路，经过解调电路得到想要的信号，然后经过放大进入扬声器。
4.3 安装图见附件图2五、主要芯片及元器件5.1 D2822芯片介绍用于收音机作音频功率放大器，经过CD2822放大后的音频信号从LA1800芯片输出，经过R10、C25、RP耦合至D2822芯片进行第二次功率放大，推动扬声器发出声音，该芯片包含两个放大二极管，工作电源电压范围为2.5V~5V。
采用密间距的8 脚双列直插封装5.2La1800芯片介绍La1800 为单片FM/AM收音机电路，FM部分包含混频，FM本振中放，FN鉴频，静噪，低通滤波器等；AM 部分包括高放检波，此外还有音频驱动级和功放电路，用一块LA1800电路和少数外围元件，可制作完整的收音机。
精选收音机实习报告3篇收音机实习报告篇1一、引言：有时侯我们自以为简单的事情,当做起来时才知道并不是我们想象的那么简单。
任何一件事要做好都要掌握一定的技术，还必须具备一定的素质才能完成。
要了解一项工种，掌握焊接和电子工艺的操作技术，光靠看书本和讲解是不行的。
所谓实习就是要我们自己实际的去练习，去操作。
要真正的把从书本的理论知识转到实际操作、实践中去。
还有就是不能由着自己的性子来操作，一定要在老师的指导、讲解下进行操作，严格遵守操作规程，不可自己耍小聪明。
二、调幅中波收音机的电路方框图，电路图，信号的流程如下：收音机的基本工作原理：天线收到电磁波信号，经过调谐器选频后，选出要接收的电台信号。
同时，在收音机中，有一个本地振荡器，产生一个跟接收频率差不多的本振信号，它跟接收信号混频，产生差频，这个差频就是中频信号。
中频信号再经过中频选频放大，然后再检波，就得到了原来的音频信号。
音频信号通过功率放大之后，就可送至扬声器发声了。
天线接收到的高频信号通过输入电路与收音机的本机振荡频率(其频率较外来高频信号高一个固定中频，我国中频标准规定为465khz)一起送入变频管内混合——变频，在变频级的负载回路(选频)产生一个新频率即通过差频产生的中频，中频只改变了载波的频率，原来的音频包络线并没有改变，中频信号可以更好地得到放大，中频信号经检波并滤除高频信号。
再经低放，功率放大后，推动扬声器发出声音。
三、安装前的准备工作：所需的基本工具：电烙铁(焊枪)、烙铁架、松香、万用表、镊子、尖嘴钳、偏口钳、螺丝刀。
焊接工艺实训的体会：在电焊的收音机的时候，学会电焊应该是我最大的收获，下面简单介绍以下焊接的体会，焊接最需要注意的是焊接的温度和时间，焊接时要使电烙铁的温度高于焊锡，但是不能太高，以烙铁接头的松香刚刚冒烟为好，焊接的时间不能太短，因为那样焊点的温度太低，焊点融化不充分，焊点粗糙容易造成虚焊，而焊接时间长，焊锡容易流淌，使元件过热，容易损坏，还容易将印刷电路板烫坏，或者造成焊接短路现象。
华东交通大学理工学院课程设计报告书题目1008调频对讲收音机制作分院电信分院专业班级学号学生姓名指导教师2012年1月3日目录第一章电路图及元器件与芯片功能介绍 (4)1.11008调频对讲机收音机原理电路图 (4)1.2D2822芯片 (4)1.3La1800芯片 (5)1.4电阻 (5)1.6电容 (7)第二章安装图 (8)第三章元器件数量与质量的检查 (9)第四章安装顺序 (10)第五章调试 (11)5.1收音调试 (11)5.2发射部分的调试 (11)第六章心得体会 (12)第七章致谢 (13)第一章电路图及元器件与芯片功能介绍1.11008调频对讲机收音机原理电路图图1-11.2D2822芯片用于收音机作音频功率放大器，经过CD2822放大后的音频信号从LA1800芯片输出，经过R10、C25、RP耦合至D2822芯片进行第二次功率放大，推动扬声器发出声音，该芯片包含两个放大二极管，工作电源电压范围为2.5V~5V。
采用密间距的8脚双列直插封装，如图1-2图1-2芯片D2822芯片内部结构图1.3La1800芯片La1800为单片FM/AM收音机电路，FM部分包含混频，FM本振中放，FN鉴频，静噪，低通滤波器等；AM部分包括高放检波，此外还有音频驱动级和功放电路。
芯片采用密间距的22脚双列直插封装，图1-3为LA1800内部结构图。
图1-3La1008芯片内部结构图1.4电阻本实验中使用时色环电阻，色环电阻识别方法是因为电阻上面用了四道色环或者五道色环来表示电阻值。
四色环电阻中，第一色环是十位数，第二色环是个位数，第三色环是应乘颜色次幂颜色次，第四色环是误差率带有四个色环的其中第一、二环分别代表阻值的前两位数；第三环代表倍率；第四环代表误差。
快速识别的关键在于根据第三环的颜色把阻值确定在某一数量级范围内，例如是几点几K、还是几十几K的，再将前两环读出的数"代"进去，这样就可很快读出数来，如表1表1-2颜色棕红橙黄绿蓝紫灰白银金黑第一位有效值1234567890第二位有效值1234567890第三位倍乘10110210310410510610710810910-210-1100第四位误差/%±10±5例子：棕红红金其阻值为12×10^2=1.2K误差为±5%误差表示电阻数值，在标准值1200上下波动（5%×1200）都表示此电阻是可以接受的，即在1140-1260之间都是好的电阻。
第1篇一、实践背景随着科技的发展，无线通信技术日益普及，收音机作为传统的无线接收设备，在人们的日常生活中仍然扮演着重要角色。
为了更好地了解收音机的工作原理和实际应用，我们进行了一次收音机实践。
二、实践目的1. 理解收音机的工作原理；2. 掌握收音机的组装和调试方法；3. 了解收音机在实际生活中的应用。
三、实践内容1. 收音机工作原理收音机是一种接收无线电波的设备，其工作原理如下：（1）天线接收无线电波：收音机的天线可以将空间中的无线电波接收下来。
（2）高频放大器：天线接收到的无线电波经过高频放大器进行放大。
（3）混频器：高频放大器输出的信号与本振信号进行混频，得到中频信号。
（4）中频放大器：中频信号经过中频放大器进行放大。
（5）检波器：中频放大器输出的信号经过检波器，将高频信号转换为音频信号。
（6）低频放大器：音频信号经过低频放大器进行放大。
（7）扬声器：低频放大器输出的信号通过扬声器播放出来。
2. 收音机的组装与调试（1）组装：首先，我们需要准备好收音机的各个部件，包括天线、高频放大器、混频器、中频放大器、检波器、低频放大器、扬声器等。
然后，按照电路图的要求，将各个部件连接起来。
（2）调试：组装完成后，我们需要对收音机进行调试，使其正常工作。
调试步骤如下：①调整天线长度：根据接收信号的频率，调整天线长度，使其与接收信号的波长相匹配。
②调整本振频率：调整本振频率，使其与接收信号的频率接近。
③调整中频放大器增益：调整中频放大器增益，使中频信号得到适当的放大。
④调整低频放大器增益：调整低频放大器增益，使音频信号得到适当的放大。
3. 收音机在实际生活中的应用收音机在实际生活中有着广泛的应用，以下列举几个方面：（1）天气预报：收音机可以接收气象部门发布的天气预报，为人们的生活提供便利。
（2）交通广播：收音机可以接收交通广播，了解路况信息，为出行提供参考。
（3）新闻资讯：收音机可以接收新闻广播，了解国内外大事，增长知识。

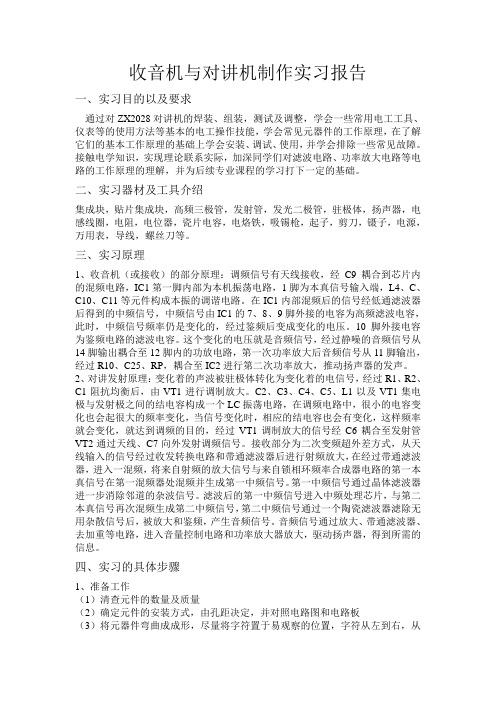

收音机与对讲机制作实习报告一、实习目的以及要求通过对ZX2028对讲机的焊装、组装，测试及调整，学会一些常用电工工具、仪表等的使用方法等基本的电工操作技能，学会常见元器件的工作原理，在了解它们的基本工作原理的基础上学会安装、调试、使用，并学会排除一些常见故障。
接触电学知识，实现理论联系实际，加深同学们对滤波电路、功率放大电路等电路的工作原理的理解，并为后续专业课程的学习打下一定的基础。
二、实习器材及工具介绍集成块，贴片集成块，高频三极管，发射管，发光二极管，驻极体，扬声器，电感线圈，电阻，电位器，瓷片电容，电烙铁，吸锡枪，起子，剪刀，镊子，电源，万用表，导线，螺丝刀等。
三、实习原理1、收音机（或接收）的部分原理：调频信号有天线接收，经C9耦合到芯片内的混频电路，IC1第一脚内部为本机振荡电路，1脚为本真信号输入端，L4、C、C10、C11等元件构成本振的调谐电路。
在IC1内部混频后的信号经低通滤波器后得到的中频信号，中频信号由IC1的7、8、9脚外接的电容为高频滤波电容，此时，中频信号频率仍是变化的，经过鉴频后变成变化的电压。
10脚外接电容为鉴频电路的滤波电容。
这个变化的电压就是音频信号，经过静噪的音频信号从14脚输出耦合至12脚内的功放电路，第一次功率放大后音频信号从11脚输出，经过R10、C25、RP，耦合至IC2进行第二次功率放大，推动扬声器的发声。
2、对讲发射原理：变化着的声波被驻极体转化为变化着的电信号，经过R1、R2、C1阻抗均衡后，由VT1进行调制放大。
C2、C3、C4、C5、L1以及VT1集电极与发射极之间的结电容构成一个LC振荡电路，在调频电路中，很小的电容变化也会起很大的频率变化，当信号变化时，相应的结电容也会有变化，这样频率就会变化，就达到调频的目的，经过VT1调制放大的信号经C6耦合至发射管VT2通过天线、C7向外发射调频信号。
接收部分为二次变频超外差方式，从天线输入的信号经过收发转换电路和带通滤波器后进行射频放大，在经过带通滤波器，进入一混频，将来自射频的放大信号与来自锁相环频率合成器电路的第一本真信号在第一混频器处混频并生成第一中频信号。
编号：（高频电路设计与制作）实训（论文）说明书题目：调频接收机院（系）：信息与通信学院专业：电子信息工程学生姓名：学号：指导教师：2013年月日摘要收音机从它的诞生至今，不仅方便了媒体信息的传播，也推进了现代电子技术和更先进的电信设备的发展。
目前调频式或调幅式收音机，一般都采用超外差式，它具有灵敏度高、工作稳定、选择性好及失真度小等优点。
了解收音机的工作原理并通过画原理图、焊接电路板、调试作品等电子电工实训对我们学习电子技术类的大学生有很多意义。
本实训报告简单分析了超外差式收音机电路的工作原理及其组装和调试等。
关键词：高频；调频；接收机AbstractRadio from its birth date, not only facilitate the media dissemination of information, but also promoted the modern electronic technology and the development of more advanced telecommunications equipment. At present, FM or am radio, generally adopts the superheterodyne, it has high sensitivity, stable work, good selectivity and low degree of distortion etc.. Understanding the working principle of radio and by drawing a diagram, the welding circuit board, commissioning works and other electronic electrician practical for us to study electronic technology college students have many meanings. The training report a simple analysis of the superheterodyne radio circuit and the principle of assembly and debugging.Key words: high frequency;receiver;FM目录引言 (1)1无线电的收发原理和收音机的基本知识 (1)1.1无线电发射的基本原理 (1)1.2无线电接收原理 (1)1.3收音机的发展 (2)1.4收音机的分类 (2)2调频电路工作原理 (2)2.1调频收音机基本结构 (2)2.2CXA1691芯片介绍 (3)2.3电路原理图 (4)3电路原理分析 (5)3.1输入回路 (5)3.2混频电路 (5)3.3中频放大电路 (5)3.4鉴频器与AFC电路 (5)3.5音频放大电路 (6)4装焊工艺 (6)4.1元器件的准备 (6)4.2元器件的安装与焊接 (6)5调试过程 (7)5.1收音机的基本调试 (7)5.2低频端的调整 (8)5.3中频的调整 (8)5.4高频端的调整 (8)6 总结 (9)谢辞 (10)参考文献 (11)附录 (12)引言超外差接收机是一种利用超外差原理的无线电接受机，1918年由美国无线电工程师埃德温·霍华德·阿姆斯特朗发明。
【关键字】报告中国地质大学（武汉）电子技术实习报告姓名：__ ___ _ __班号：___ __ _学号：_ _院系：____专业：_ ______指导教师：__ ___成绩：_____ __收音、对讲机的焊接实习报告一、实验目的即要求进一步掌握焊接技术，完成调频收音、对讲机的焊接和组装，实现收音和对讲的功能。
二、实习器材及工具焊接工具：电烙铁焊锡镊子螺丝刀剪线钳等重要元件清单：三、实习原理1、收音部分该模块将天线接收到的各种声音信号，经意瓷片电容C9耦合到集成芯片D1800的9腿，在芯片内部混频，经低通滤波器变为10.7MHZ左右的中频信号，再经7、8、9内部的缩小器第一次缩小，并经外边的高频滤波器滤掉高频部分，输出变化的电信号，即声音信号，再经10脚外的鉴频电容静噪，再从14脚进入到12脚中再次缩小，最后经11脚输给缩小器D282发，再次缩小，推动扬声器工作。
其中L4（电感）、C10、C11、C（可调大小）构成本振的协调回路，本人认为该部分负责从9脚进入的混合信号中选出所需的信号，说简单点就是通过调节C的大小，实现换台的功能。
由所学的知识可知，经多次缩小后的变化的电压不会超过3V，同时收音机的效果好坏不仅与焊接技术、元器件、信号强弱有关还和还和C的调节速度有关，这点需在调试中注意。
电路中L4可控制调台数量。
2、对讲部分变化的声音信号经话筒接收后变为变化的电信号，再经R1、R2、C1阻抗均衡后进入VT1，第一次缩小，C2、C3、C4、C5、L1以及VT1集电极与发射极之间的结电容Cce构成振荡电路，小的电容变化就会引起大的频率变化，第一次缩小的信号经C6进入VT2中，再次放，经TX和C7发射出去。
个人理解：其中的C1、C6以及C7应该是起到滤掉直流通过交流的作用，因为声音信号是变化的交流波，在几次缩小中会掺杂直流成分，经滤波后可是声音更加真实。
L3和C8也可构成振荡电路该电路经天线向外发射信号，发射功率的大小直接由C8和L3的影响，功率越小，发射距离越短，反之，越长。
一、实验目的通过本次实验，使学生了解收音机的基本原理，掌握收音机的调试与维修方法，提高学生的动手能力和实践操作技能。
二、实验原理收音机是一种接收无线电广播信号的设备，主要由天线、调谐电路、放大电路、解调电路和扬声器等部分组成。
本实验主要研究调谐电路和放大电路的工作原理。
三、实验仪器与材料1. 实验仪器：收音机一套、万用表一个、示波器一个、信号发生器一个、实验台一个。
2. 实验材料：电阻、电容、电感、二极管、三极管等电子元件。
四、实验步骤1. 搭建收音机电路（1）根据实验要求，选用合适的电阻、电容、电感、二极管、三极管等电子元件。
（2）按照电路图连接电路，注意元件的极性。
（3）检查电路连接是否正确，确保无短路现象。
2. 调试电路（1）打开信号发生器，输出频率为1000Hz的正弦波信号。
（2）将信号发生器的输出端与收音机的输入端连接。
（3）调节调谐电路中的电容，使收音机输出信号最大。
（4）观察万用表，记录此时电容的数值。
3. 分析电路（1）分析调谐电路的工作原理，了解电容、电感在电路中的作用。
（2）分析放大电路的工作原理，了解三极管在电路中的作用。
（3）分析电路中各个元件的参数对电路性能的影响。
4. 测量电路性能（1）使用示波器观察收音机输出信号的波形和幅度。
（2）记录示波器上的波形和幅度数据。
（3）分析测量结果，了解电路的性能。
五、实验结果与分析1. 实验结果（1）调谐电路：当电容的数值为某个特定值时，收音机输出信号最大。
（2）放大电路：收音机输出信号的幅度与输入信号的幅度成正比。
2. 分析（1）调谐电路：调谐电路中的电容和电感共同构成了LC振荡电路，通过调节电容的数值，可以使电路的固有频率与接收信号的频率相匹配，从而实现信号的接收。
（2）放大电路：放大电路中的三极管起到了放大信号的作用，使得接收到的微弱信号能够驱动扬声器发出声音。
六、实验总结通过本次实验，我们了解了收音机的基本原理，掌握了调谐电路和放大电路的工作原理。
HX108-2七管半导体收音机的安装与调试实验报告（推荐五篇）第一篇：HX108-2七管半导体收音机的安装与调试实验报告电子产品工艺综合实训报告HX108-2七管半导体收音机的安装与调试所在系院：专业班级：学生学号：学生姓名：课程名称：指导教师：XXXX年 XX 月XX 日目录一、实训目的 (1)二、实训内容 (1)三、实训器材介绍 (1)四、原理描述 (2)五、实训步骤 (2)六、实训总结心得 (5)一、实训目的1.通过对收音机的安装、焊接及调试，了解电子产品的生产制作过程；2.按照图纸焊接元件，组装一台收音机，并掌握其调试方法；3.通过电路图，初步掌握简单电路元件装配、初步的焊接技术及对故障的诊断和排除；4.了解HX108-2 七管半导体收音机的原理。
熟练焊接的基本技巧；5.掌握电子元器件的识别及质量检验；6.学会利用工艺文件独立进行整机的装焊和调试，并达到产品质量要求；二、实训内容先要说明一下什么是超外差式收音机，最初的收音机属于直放式收音机，它的特点是，从天线上接收到的高频信号，在检波以前，一直不改变它原来的高频频率（即高频信号直接放大）。
它的缺点是，在接收频段的高端和低段的放大不一样整个波段的灵敏度不均匀。
如果是多波段收音机，这个矛盾更突出。
其次，如果要提高灵敏度，必须增加高频放大的级数，由此带来各级之间的统一调谐的困难，而且高频放大器增益做不高，容易产生自激。
如果能够把收音机接收到的高频信号，都变换成固定的中频信号进行放大检波。
由于中频频率比变换前的信号频率低，而且频率固定不变，所以任何电台的信号都能得到相等的放大量，同时总的放大量也可以较高。
三、实训器材介绍1.实训器材； 1.电烙铁一个，2.万用表一部，3。
HX108-2七管半导体收音机完整组件，电烙铁：是电子制作和电器维修的必备工具，主要用途是焊接元件及导线，按机械结构可分为内热式电烙铁和外热式电烙铁，按功能可分为无吸锡电烙铁和吸锡式电烙铁，根据用途不同又分为大功率电烙铁和小功率电烙铁。
一、实习背景随着科技的不断发展，无线电通信技术日益普及。
调频收音机作为无线通信的重要设备之一，在日常生活中扮演着重要角色。
为了更好地理解调频收音机的工作原理，提高动手能力，我们选择了调频收音机的制作作为实习项目。
二、实习目的1. 了解调频收音机的基本工作原理和组成。
2. 掌握电子元器件的识别、焊接和调试方法。
3. 培养团队合作精神和严谨的工作态度。
4. 提高对无线电通信技术的认识。
三、实习内容1. 调频收音机的基本原理调频收音机通过天线接收广播电台发射的调频信号，经过变频、放大、检波等过程，最终通过扬声器还原出声音。
其主要组成部分包括天线、调谐器、变频器、中频放大器、鉴频器、低频放大器和扬声器。
2. 元器件的识别与焊接在实习过程中，我们首先学习了各种电子元器件的识别方法，包括电阻、电容、晶体管等。
接着，我们进行了元器件的焊接练习，掌握了焊接技巧和注意事项。
3. 电路板的制作与调试根据电路图，我们将元器件焊接在电路板上，并按照要求进行调试。
调试过程中，我们学习了如何使用示波器、万用表等仪器检测电路性能，确保电路正常工作。
4. 收音机的组装与调试将调试好的电路板、天线、扬声器等部件组装成完整的收音机，并进行整体调试。
调试过程中，我们关注收音机的灵敏度、选择性、失真度等指标，确保收音机性能达到要求。
四、实习过程1. 元器件识别与焊接在实习指导老师的带领下，我们学习了电阻、电容、晶体管等元器件的识别方法。
通过实际操作，我们掌握了焊接技巧，并成功焊接了几个简单的电路。
2. 电路板制作与调试根据电路图，我们按照要求焊接元器件，组装成电路板。
调试过程中，我们使用了示波器和万用表检测电路性能，确保电路正常工作。
3. 收音机组装与调试将调试好的电路板、天线、扬声器等部件组装成完整的收音机。
调试过程中，我们关注收音机的灵敏度、选择性、失真度等指标，并进行调整，确保收音机性能达到要求。
五、实习成果通过本次实习，我们成功制作了一台调频收音机，并掌握了以下技能：1. 识别和焊接各种电子元器件。
长春建筑学院电气信息学院《认识实习》实习报告实习性质：认识实习（2周）专业：通信工程班级： 1502姓名：吴东旭学号：152000223指导教师：范亚芹时间：2016年6月20日-7月1日一、实习目的：通过实习了解通信工程专业在各行各业中的应用，对本专业在大学四年中将要学的内容有一个初步了解，使学生初步建立专业思想，掌握通信工程专业的焊接工艺流程、掌握芯片2822、1800的功能等，培养学生实际动手分析问题和解决问题的能力；本次实习主要是对1008调频对讲收音机的焊接，通过元器件介绍、电路工作原理的认识，掌握焊接电路板的工艺、调频对讲收音机的安装与调试工作，加深学生对本专业的认识，使学生热爱通信工程专业，从而产生兴趣。
二、实习要求：1、了解现代通信技术的发展过程2、掌握1008调频对讲收音机的安装顺序3、掌握1008调频对讲收音机的焊接技术4、了解集成电路芯片2822、1800的功能5、理解1008调频对讲收音机原理电路图6、完成两台机对讲和调试6、掌握焊接工艺。
三、实习内容：1008调频对讲收音机焊接（1）元器件介绍：【1-1】La1800芯片La1800为单片FM/AM收音机电路，F M部分包含混频，F M本振中放，FN鉴频，静噪，低通滤波器等；AM 部分包括高放检波，此外还有音频驱动级和功放电路。
芯片采用密间距的22脚双列直插封装，如图【1-2】D2822芯片用于收音机作音频功率放大器，经过CD2822放大后的音频信号从LA1800芯片输出，经过R10、C25、RP耦合至D2822芯片进行第二次功率放大，推动扬声器发出声音，该芯片包含两个放大二极管，工作电源电压范围为2.5V~5V。
采用密间距的8 脚双列直插封装，如图【1-3】电阻本实验中使用时色环电阻，色环电阻识别方法是因为电阻上面用了四道色环或者五道色环来表示电阻值。
四色环电阻中，第一色环是十位数，第二色环是个位数，第三色环是应乘颜色次幂颜色次，第四色环是误差率带有四个色环的其中第一、二环分别代表阻值的前两位数；第三环代表倍率；第四环代表误差。
快速识别的关键在于根据第三环的颜色把阻值确定在某一数量级范围内，例如是几点几K、还是几十几K的，再将前两环读出的数"代"进去，这样就可很快读出数来，如表例子：棕红红金其阻值为12×10^2=1.2K误差为±5%误差表示电阻数值，在标准值1200上下波动（5%×1200）都表示此电阻是可以接受的，即在1140-1260之间都是好的电阻。
【1-4】9013三极管9013的晶体小功率三极管，把显示文字平面朝自己，从左向右依次为e发射极b 基极c集电极；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c9013 结构：NPN集电极-发射极电压25V集电极-基电压45V射极-基极电压5V集电极电流0.5A耗散功率0.625W结温150℃特怔频率最小150MHZ放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-300【1-5】电容1008收音机中用到瓷片电容和电解电容瓷片电容的读数方法：瓷片电容的电容量一般以pF（10的-12次方F）为单位，早期产品多采用直接标注，如1000p、220p等；现在一般以常用指数表示法，如102、221，前两位数是电容量的有效数字，后一位数是后面添零的个数，如102表示有效数是10，2表示后面再添2个0，即1000pF；221表示有效数22，1表示后面再添1个0，即220pF点解电容的正负极区分方法：电解电容外面有一条很粗的白线，白线里面有一行负号，那边的一级就是负极。
另一边就是正极。
用表测时，按容量选档位。
4700pf左右用10k档容量再小用表就很难测了。
方法是两表笔分别接触两电极，每次测时先把电容器放电。
电阻大的那次黑笔接的那一极是正极。
另一种简单方法是外观观测的方法引脚长的是正极，引脚短的是负极。
（2）电路原理：如图为原理电路图1008型调频对讲收音机，核心芯片是La1800，即收音接收专用集成电路，功放部分采用的是D2822芯片。
总体可分为发射部分和接收部分。
发射部分由锁相环和压控振荡器（VCO）产生发射的射频载波信号，经过缓冲放大、激励放大、功放，产生额定的射频功率，经过天线低通滤波器，抑制谐波成分，然后通过天线TX发射出去。
接收部分为二次变频超外差方式，接收到的信号经带通滤波器后进行选频放大，然后进入混频电路再进入中放电路，经过解调电路得到想要的信号，然后经过放大进入扬声器，就可以听到我们想要的声音。
本系统既能收到电台又能相互对讲，具有造型美观、体积小、外围元件少、灵敏度极高、性能稳定、耗电省、输出功率大等优点。
驻极体在此起到传感器的作用，将变化着的声波转化为变化着的电信号。
VT1选用9018，他主要对信号进行调制放大，由R1、R2、C1进行阻抗均衡，C2、C3、C4、C5、L1以及VT1构成一个LC振荡电路，其等效电路如图D1800作为收音接收专用集成电路，调频信号经C9耦合到其I9脚内进行混频，本振信号进入1脚形成本机震荡电路，L4、C、C10、C11等元件构成成本的调谐回路。
D2822作为功放电路的核心芯片，主要是对音频信号进行第二次功率放大，推动扬声器发出声音。
VT2为D40，是专用发射管，可用9018替换。
（3）装配操作说明：【3-1】安装电路图元件面【3-2】元件质量和数量的检查：结合下表一一对号清点数量【3-3】安装顺序：1、首先插焊集成电路2822及其外围元件R14/C27/C29/C30/C32/K1/RP,连上喇叭，通电时听。
如无自激啸叫而且用改锥碰C32焊点时喇叭会发出嗡嗡声说明正常。
2、来装单联/IC1及外围元件，原理图中C9以左的发射部分暂不装，这时在Y 孔焊上一条导线作天线，应能正常收听到调频台，如不正常，应重点检查焊接点。
3、当能够正常收听后再装发射部分，发射电路不能调试，只要元件不坏，插件正确，焊接良好就能正常工作。
4、焊接完毕所有电子元器件后将封装的电池片装好并焊接完毕，最后封装。
【3-4】收音调试首先使用一个万用表用l00mA电流档的正负表笔分别跨接在地和K的GB之间，这时的读数应在10~15mA左右，这时打开电源开关K，并将音量开至最大，再细调双联，这时应收得到广播电台，若还收不到应检查有没有元件装错，印刷电路板有没有短距或开路，有没有焊接质量不高，而导致短路或开路等，还可以试换一下IC1，本机只要装配无误可实现一装响。
排除故障后找一台标准的调频收音机，分别在低端和高端收一个电台，并调整被调收音机L4的松紧度，使被调收音机了能收到这两个电台，那么这台被调收音机的频率覆盖就调好了。
如果在低端收不到这个电台，说明应减少M的匝数，在高端收不到这个电台，说明应增加L4的匝数，直至这两个电台都能收到为止。
调整时注意用无感起子或牙牙、牙刷柄(处理后)拔动L4的松紧度，当L4拔松时，这时的频率就增高，反之则降低，注意调整前请将频率指示牌贴好，使整个圆弧数值都能在前盖的小孔内看得见(旋转调台拔盘) 。
【3-5】发射部分的调试首先准备两台1008调频对讲收音机，将一台标准的调频收音机的频率指示调在100MHZ左右，然后将被调的发射部分和开关Kl按下，并调节Ll的松紧度，使标准收音机有啸叫，若没有啸叫则可将距离拉开0.2—0.5米左右，直到有啸叫声为止，然后再拉开距离对着驻极体讲话，若有失真，则可调整标准收音机的调台旋钮，直到消除失真。
还可以调整LZ和L3的松紧度，使距离拉得更开，信号更稳定。
若要实现对讲，请再装一台本套件并按同样的方法进行调整，对讲频率可以自己定，如88MHz、98MHz、108MHz……这样可以实现互相保密也不至相互干扰。
当然还有一种简单的方法调试，准备两台1008收音对讲机，其中一台将开关K1按下，启动发射功能，可以对着对讲机的话筒不停说话。
另一台对讲机收音，同时调频使自己能听到对方的声音位置，当听到了对方的声音的时候，接收时的频率就是对讲机的发射频率。
他们就有了一个相同的频率进行对讲和其他的对讲机没有很大影响，从而使他们相互不干扰的工作。
这样也证明了发射部分的功能没有问题。
（4）心得体会：经过本次的范老师带领的认识实习下，让我对1008调频对讲收音机的焊接及基本工作原理等有关知识有了一定的了解。
从最开始自己动手布线设计的电路的焊接练习，到最后的对讲机焊接，在焊接过程中，一定要做到细心耐心，注意芯片的方向一定要正确。
焊接的时候一定要牢固，元器件的摆放方向一定要正确，电容不能接反，焊接尽量做到一次成功，不然很容易造成板子的铜片掉落还需要用到吸锡枪，非常麻烦。
而且本次也是我初次接触电烙铁，一开始不知道该怎么使用，所以在使用电烙铁的时候一定要小心伤到自己。
如果实践中出了一些问题，一定不要慌张，慢慢查找出错的原因，自己认真的检查哪里没有点上锡或哪里锡没弄好粘在了一起，或是电阻阻值搞混乱了，切记不要烦躁和没有耐心。
本次课程不仅要提升我们的学习和动手能力，还要提升我们做事的心境。
遇到问题，要在合理的时间虚心向同学或老师请教。
看看自己的不足在哪里，自己加以改进。
这次认识实习让我学习到了一些关于自己专业的知识，也让对本专业产生了浓厚的兴趣，同时也让我首次接触了电烙铁使我的动手能力得到了提升。
而且通过实践和理论的相结合，让我收获非常大，1008调频对讲收音机制作完成后，我很骄傲，很开心。
我要感谢班长和同学的帮助。
但更多的是感谢范老师给了我们这次认识实习的机会。
这次认识实习的成功需要感谢范老师的指导，您不仅对工作负责，而且我们提出的问题您也能耐心的解答。
在这里我向范老师表示衷心的感谢！同时也感谢电气信息学院对这次认识实习的安排，让我们有机会在实践中学习并掌握到专业知识！。
