调频无线对讲机收音机的制作步骤

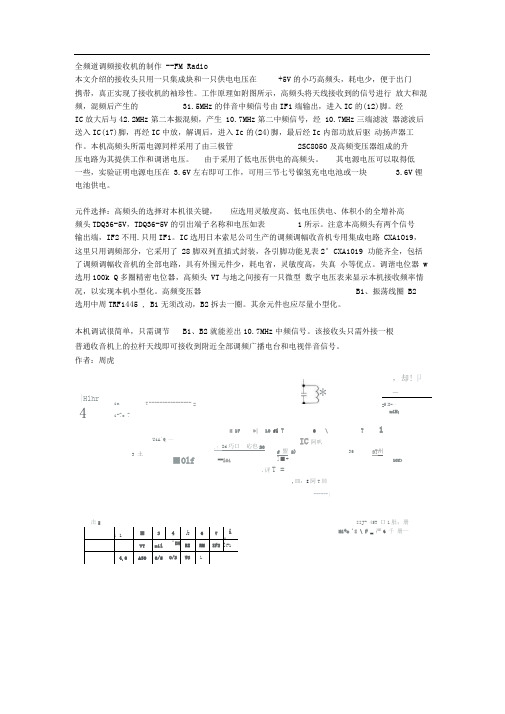

全频道调频接收机的制作--FM Radio本文介绍的接收头只用一只集成块和一只供电电压在+5V的小巧高频头，耗电少，便于出门携带，真正实现了接收机的袖珍性。

工作原理如附图所示，高频头将天线接收到的信号进行放大和混频，混频后产生的31.5MHz的伴音中频信号由IF1端输出，进入IC的(12)脚。

经IC放大后与42.2MHz第二本振混频，产生10.7MHz第二中频信号，经10.7MHz三端滤波器滤波后送入IC(17)脚，再经IC中放，解调后，进入Ic的(24)脚，最后经Ic内部功放后驱动扬声器工作。

本机高频头所需电源同样采用了由三极管2SC8050及高频变压器组成的升压电路为其提供工作和调谐电压。

由于采用了低电压供电的高频头。

其电源电压可以取得低一些，实验证明电源电压在3.6V左右即可工作，可用三节七号镍氢充电电池或一块 3.6V锂电池供电。

元件选择：高频头的选择对本机很关键，应选用灵敏度高、低电压供电、体积小的全增补高频头TDQ36-5V，TDQ36-5V的引出端子名称和电压如表1所示。

注意本高频头有两个信号输出端，IF2不用.只用IF1。

IC选用日本索尼公司生产的调频调幅收音机专用集成电路CXA1O19，这里只用调频部分，它采用了28脚双列直插式封装，各引脚功能见表2°CXA1019 功能齐全，包括了调频调幅收音机的全部电路，具有外围元件少，耗电省，灵敏度高，失真小等优点。

调谐电位器w 选用100k Q多圈精密电位器，高频头VT与地之间接有一只微型数字电压表来显示本机接收频率情况，以实现本机小型化。

高频变压器B1、振荡线圈B2 选用中周TRF1445 , B1无须改动，B2拆去一圈。

其余元件也应尽量小型化。

本机调试很简单，只需调节B1、B2就能差出10.7MHz中频信号。

该接收头只需外接一根普通收音机上的拉杆天线即可接收到附近全部调频广播电台和电视伴音信号。

作者：周虎|Hlhr 4咖ini-?o ?T ---------------- =UiA'Q —3 土■Olf，却!卩—=H!D-—niH；H 17 »|10 fl ? 6 \ ? 1IC阿叭f 盟2) 36 3?州]■+.评T =,；Id巧口応也20--lOi1CC>,皿：I阿T帥------ \1 1■34h67i1VT nil'BH KI RM IF2]F14,0A3O0/5O/S WS LII J- 45T 口1肚；册Mi+a 'I \ F _ 严t 千册—*IMC1313—单片窄带调频接收电路MC13135是美国MOTOROLA 司开发的二次变频单片窄带调频接收电路，主要 改进和增强了信号处理电路、第一本振级和 RSSI 电路，采用MOTOROLA MOSAIC1.5处理技术，改善音频解调的失真及驱动电路， MC13135具有低噪声,在高稳定性前提下具备较宽的工作电压范围定的特点。

华东交通大学理工学院课程设计报告书题目1008调频对讲收音机制作分院电信分院专业班级学号学生姓名指导教师2012年1月3日目录第一章电路图及元器件与芯片功能介绍 (4)1.11008调频对讲机收音机原理电路图 (4)1.2D2822芯片 (4)1.3La1800芯片 (5)1.4电阻 (5)1.6电容 (7)第二章安装图 (8)第三章元器件数量与质量的检查 (9)第四章安装顺序 (10)第五章调试 (11)5.1收音调试 (11)5.2发射部分的调试 (11)第六章心得体会 (12)第七章致谢 (13)第一章电路图及元器件与芯片功能介绍1.11008调频对讲机收音机原理电路图图1-11.2D2822芯片用于收音机作音频功率放大器，经过CD2822放大后的音频信号从LA1800芯片输出，经过R10、C25、RP耦合至D2822芯片进行第二次功率放大，推动扬声器发出声音，该芯片包含两个放大二极管，工作电源电压范围为2.5V~5V。

采用密间距的8脚双列直插封装，如图1-2图1-2芯片D2822芯片内部结构图1.3La1800芯片La1800为单片FM/AM收音机电路，FM部分包含混频，FM本振中放，FN鉴频，静噪，低通滤波器等；AM部分包括高放检波，此外还有音频驱动级和功放电路。

芯片采用密间距的22脚双列直插封装，图1-3为LA1800内部结构图。

图1-3La1008芯片内部结构图1.4电阻本实验中使用时色环电阻，色环电阻识别方法是因为电阻上面用了四道色环或者五道色环来表示电阻值。

四色环电阻中，第一色环是十位数，第二色环是个位数，第三色环是应乘颜色次幂颜色次，第四色环是误差率带有四个色环的其中第一、二环分别代表阻值的前两位数；第三环代表倍率；第四环代表误差。

快速识别的关键在于根据第三环的颜色把阻值确定在某一数量级范围内，例如是几点几K、还是几十几K的，再将前两环读出的数"代"进去，这样就可很快读出数来，如表1表1-2颜色棕红橙黄绿蓝紫灰白银金黑第一位有效值1234567890第二位有效值1234567890第三位倍乘10110210310410510610710810910-210-1100第四位误差/%±10±5例子：棕红红金其阻值为12×10^2=1.2K误差为±5%误差表示电阻数值，在标准值1200上下波动（5%×1200）都表示此电阻是可以接受的，即在1140-1260之间都是好的电阻。

简易电子管调频收音机的制作用电子管制作的功率放大器，播放数码音源更显魅力，由于调频广播及电视(伴音)高品质音源非常丰富，不少电子管爱好者又开始对电子管收音机产生了浓厚的兴趣，据此笔者也作了一番尝试，现在调频广播音乐频道多，用电子管调频收音机接收还原音乐信号，再用电子管音频放大器播放音乐，其音质音色更是锦上添花，令人神往!由于调频广播(电视伴音)工作于超高频范围，在业余制作条件下，如果采用超外差式电路，电路比较复杂，装置调整困难，笔者采用超再生接收的方法，电路简单，容易制作，现将制作情况简述如下。

1．元件配制本机电路如图所示，是一个自灭式超再生接收机电路。

由于多数频道频率工作在88MHz~108MHz范围，以上海文艺频道(中间频率96.8MHz)为参考点，L2用Φ2mm镀银铜线，在外径Φ15mm模具上以圈间距为2mm绕制5匝成空心式，L1用(Φ2mm镀银铜线在L2外套绕2匝，圈与圈之间的距离为2mm。

两个线圈之间的距离约2mm至3mm。

高频阻流圈用Φ0.32mm漆包线，在直径10mm纸管上分三段蜂房密绕150匝，段距2mm。

天线用一米长的拖线即可。

电子管选用J级6K3P或6K4，也可选用6J1，但其增益稳定性不及6K3P及6K4(变μ管)。

可变电容有成品更好，没有成品可寻旧收音机拆出双联可变电容器改制，其方法是拆除部分动片和定片。

其容量与片子关系为：动片定片各一电容量为20pF，二动片夹一定片容量为47pF，三动片夹二定片容量为100pF，具体使用数值根据接收频率而定。

2．组装调试由于调频部分工作在超高频状态，应将这部分元件装在有机玻璃板或塑料板上，线圈安装应距离板上10mm至15mm，接点牢固，以防高频机震，各元件应尽量紧凑安装在管子附近恰当的位置，以减小分布电容和漏感产生的影响，便于调试顺利。

此接收机的调整比较简单，检查接线无误后，接通电源，调节电源电压控制电位器W至适当位置，就会听到刺叭有丝丝的超再生噪声，然后调节可变电容器C和调节线圈L(拉伸或压缩)即可收到播音，此时超再生噪声便被压下去，再调节电子管6K3P栅极电阻和电容至适当值，最后调节电源电压控制电位器W，使声音更清晰和响亮。

收音机是如何制造的？
收音机是一种用来接收无线电讯号的电子设备。

相信大家对收音机都
不陌生，但是你知道它是如何制造出来的吗？下面就介绍关于收音机
制造过程的三个要点：
1. 制作电路板：首先，在制作收音机之前，必须将电路板设计好。

收
音机电路规模复杂，大多由数千个零件组成，涉及材料、零件、连接
方式等诸多方面。

在完成收音机的电路设计后，需要将电路组装在一
块熔结的基板上，然后将各个电子元件焊上，再用烙铁将基板上的铜
线条焊接在一起。

2. 制作外壳：其次是收音机的外壳制作。

一般情况下，由金属冲压模
具将外壳做成，表面处理有冲压、粉末烤漆、冷却、拉丝等流程，最
终使表面平滑光亮。

外壳制作完成后，还需要将外壳和电路板进行安装，安装完成后，需要将收音机安装上扬声器，这样收音机就算组装
好了。

3. 测试与调试：最后是收音机的测试与调试。

收音机组装完毕之后，
需要将它插到电源上，对其进行输出功率、信号-噪声比等参数的测试，一旦数据超出了规定的范围，就需要对收音机的每个部件进行调试，
使其满足要求。

只有当它通过测试，才能被认为是正常的收音机。

以上就是收音机是如何制造的细节介绍，从收音机制造中，我们能看
到电子工程师为了构建出完美的收音机付出了多少精工细作才能做到。

收音机的制作方法
收音机的制作方法如下：
材料：
1. 铜线
2. 立方电容器
3. 变压器
4. 硅晶体管
5. 碳酸锂电池
6. 集成电路
步骤：
1. 制作天线：将一根铜线拉直，长度约为1米，两端加上一个弯曲成U形的铜片，做成一个蝴蝶结形状，用胶布固定。

2. 制作调谐电路：将立方电容器连接到变压器的两端口上，可以通过旋转立方电容器来调节频率。

3. 制作放大电路：将硅晶体管和集成电路按照电路图连接，可使用面包板连接。

4. 连接电源：连接一节碳酸锂电池作为电源，为了保护电路板不被电池烧坏，需要在电路板上连接一个开关。

5. 测试：连接天线使其立起来，调节立方电容器的旋钮来调节频率，如果能收到电台信号，就说明收音机制作成功。

备注：制作收音机需要具备一定的电子制作能力和知识，需要小心操作以避免电击等危险。

建议初学者从简单易懂的电路制作开始，逐步提高技能。

毕业设计说明书课落款称：无线对讲和调频收音机的设计系别：电子信息工程系专业：应用电子技术班级：二〇一一年六月三日目录摘要 .................................................. 错误!未定义书签。

第一章引言 ............................................ 错误!未定义书签。

概述 ............................................................................................... 错误!未定义书签。

本课题设计的意义 ....................................................................... 错误!未定义书签。

第二章系统整体设计 .................................... 错误!未定义书签。

设计要求 ......................................................................................... 错误!未定义书签。

无线通信系统的大体工作原理和框图 ......................................... 错误!未定义书签。

发射设备的大体原理和组成 ......................................................... 错误!未定义书签。

接收设备的大体原理和组成 ......................................................... 错误!未定义书签。

调频方式 ......................................................................................... 错误!未定义书签。

收音机的原理与制作收音机是我们日常生活中常见的电子设备之一，它能够接收和播放无线电广播信号。

本文将向大家介绍收音机的原理和制作过程，让我们一起来了解如何制作一款自己的收音机吧。

收音机的原理收音机接收无线电广播信号，其原理主要包括电磁波的传播和接收。

无线电波是电磁波的一种，它可以在空间中传播，并且可以通过空气、真空或其他介质传输。

当无线电波遇到收音机的天线时，它们会在天线中产生感应电流，这个电流经过放大和调解后，最终成为我们可以听到的声音信号。

收音机的制作制作收音机需要以下步骤：1、选择元器件收音机需要一些基本的元器件，如天线、电阻、电容、二极管、三极管和扬声器等。

在选择这些元器件时，需要注意它们的参数和性能，以确保收音机的稳定性和可靠性。

2、组装电路将选好的元器件按照一定的电路图进行组装，构成完整的收音机电路。

在这个过程中，需要确保每个元器件都正确连接，并且连接的顺序也要正确无误。

3、调试收音机当电路组装完毕后，需要进行调试以确保收音机能够正常工作。

这个过程中，可以通过调整元器件的参数或改变电路的连接方式来优化收音机的性能。

收音机的调试需要借助一些工具，如示波器、万用表和信号发生器等。

通过这些工具可以检测电路中的电压、电流等参数，以及测试收音机的灵敏度和选择性等指标。

实践：制作自己的收音机为了加深大家对收音机的理解，下面提供一个简单的实践方案。

这个方案将介绍如何制作一个简单的矿石收音机，让我们一起来动手吧。

1、准备材料（1）一块灵敏的矿石（如方铅矿）（2）一根单芯铜线（直径约1mm）（3）一对耳机或小型扬声器（4）绝缘胶带和裁纸刀（5）一些文具夹和胶水2、制作天线将单芯铜线的一端缠绕在矿石上，另一端连接到耳机或扬声器的地线。

3、制作“RF”电路在距离矿石约3cm的地方用文具夹固定铜线，这样就形成了一个简单的“RF”（射频）电路。

4、连接耳机或扬声器将耳机或扬声器的地线与“RF”电路的一端相连，另一端连接到矿石上。

调频收音机、对讲机的设计与制作院系：班级：姓名：学号：指导教师：目录第一章绪论 (3)1.1概述 (3)1.2 调频收音机概述 (3)1.3 对讲机概述 (3)第二章总体方案 (4)2.1 收音机接受方案 (4)2.2 对讲机发射方案 (4)第三章原理框图 (5)3.1电路原理框图 (5)3.2 对讲机印刷版电路 (5)第四章系统模块详细设计与调试 (6)4.1 HX1800工作原理 (6)4.1.1装配说明 (6)4.1.2 电路原理 (6)4.1.3 芯片概述 (6)4.2H X1800安装过程 (7)4.2.1焊接与安装 (7)4.2.2 安装提示 (7)4.2.3 芯片概述 (8)第五章设计总结 (8)第六章参考文献 (9)第七章附录......................................................9第七章附录 (9)7.1成品图 (9)7.2程序清单 (10)第一章绪论1.1概述收音机和对讲机大家并不陌生，它早已普及我国城乡。

他是无线电广播系统的接收设备。

随着科技的发展，大家有没有见过既能当收音机又能当对讲机的装备呢？本产品调频收音机、对讲机就能实现此功能。

调频收音机、对讲机的核心芯片是D1800，它作为收音接收专用集成电路，功放部分选用D2822。

对讲的发射部分采用两级放大电路，第一级为振荡兼放大电路；第二级为发射部分，采用专用的发射管使发射效率和对讲距离大大提高。

它具有造型美观、体积小、外围元件少、灵敏度极高、性能稳定、耗电省、输出功率大等优点。

它既能收到电台又能相互对讲，能不断激发大家对它的好奇心。

调频收音机、对讲机克服了电路复杂、故障范围大、对讲距离近的矛盾。

克服了第一代收音机、对讲机的突出矛盾。

在原来的基础上是性能大大提高。

1.2调频收音机概述调频收音机主要用来接收调频制广播节目。

其解调过程是用鉴频器对己调频高频信号进行解调，由输入回路、高放回路、本振回路、混频回路、中放回路、鉴频回路和和音频功率放大器组成。

调频无线对讲机原理、制作与调试[1]30.275MHz 调频无线对讲机原理、制作与调试一、主要技术指标：1．频率： 30.275MHz 2．调制方式：调频 3 频偏： 5KHz 5．通信方式：同频单工6．电源电压：9.6V 10%(镍镉充电电池8节，负极接地。

有些机型是6节) 7．消耗电流：静噪守候：10mA以下接收：150mA以下近程发射：远程发射：0.7A以下 8．载频输出功率：2w9．接收灵敏度：1.0uV以下(信噪比12dB以上) 1 0．静噪灵敏度：0.5uV 11．中频频率：455 KHz12．音频不失真功率：大于200 nlw 1 3．体积：125 x 55 x 30 mm 14．重量：二、工作原理整机由接收和发射两部分组成，两部分除天线和阻抗匹配电路外，其它电路都是相互独立的。

1、接收机由天线接收到的高频无线电信号经L1，L2，c1，c2，c4组成的低通滤波器滤除频带以外的干扰信号，经c6送至D1，D2和L3组成选频电路，这个选频电路谐振频率为30.275MHz，选出对讲机发来的载频信号，而滤除其它干扰电波．经c7送到N1和N2组成的联级高频信号放大电路进行高频放大，这种联级高频信号放大电路具有增益高，工作稳定，无须使用中和电容等优点，N1组成共射电路，N2接成共基电路，共射电路具有增益高的优点，而共基电路具有工作稳定的特点，经N1，N2放大后的高频信号由L4，c9，T1，c12组成双调谐回路再次选频后经c16送入ICl(MC3361)的16脚内部混频级进行混频．N3和CRY1，L5等元件组成本机振荡器，L5和相应的回路电容谐振于10.243MHz的三次谐波上，即10.24333x3=30.730MHz，它比发射频率30.275MHz(10.0917的三倍频，即10.0917MHzx3=30.275MHz)高出一个中频455kHz(即30.730―30.275=0.455MHz)，本振信号也送到Icl的第1脚，在Icl内部进行混频。

调频无线话筒的制作及电路调频无线话筒的制作及电路一个调频无线话筒和一台带有调频接收的收录机(或调频收音机)在一定的范围内就可以实现无线传输，这样在家里可以边走边唱卡拉ok．，还可以在大教室里辅助教师授课等。

本无线话筒电路设计合理、造型美观大方、传声距离可达20～30米、使用寿命长、经济实惠、耗电小。

非常适合广大青少年无线电爱好者装配使用。

一、电路的工作原理图1是wxh02型无线话筒的电路原理图。

该电路主要由驻极体话筒和一只高频三极管90l 8组成。

三极管vt外围元件l、c4、c5等外围元件组成高频振荡电路。

驻极体话筒BM将声音信号变成电信号，通过电解电容C1耦合到vt的基极，对高频等幅振荡电压进行调制，经过调制的高频信号通过c6，由天线向外发射。

R3、R4是VT的直流偏置电阻，r4组成直流负反馈电路，使得vt的工作更加稳定。

l和c5决定振荡频率，f=1／2π，调整l的匝数及间距可改变振荡频率。

R1为驻极体话筒的供电电阻。

二、元器件的选择三极管vt除可以使用9018外，还可以选用截止频率高的高频三极管，如3dg80等。

c2、c3、c4和c5应使用稳定性好的高频瓷介电容，尤其是c5一定要保证质量。

驻极体话筒采用优质的话筒。

振荡线圈l需自制，制作方法是在直径为φ5毫米的直柄钻花上用φ0.5毫米的漆包线平绕4圈后即成。

其它电阻采用图l所示的参数即可。

三、安装制作wxh02型无线话筒的印刷电路图见图2。

在安装制作前，请用万用表筛选一下各个元件的质量，有条件的话将各瓷片电容用电容表测量一下电容量，这样就万元一失了。

安装的先后顺序是电感线圈、电阻器、电容器、高频三极管、话筒和拨动开关、电池卡子。

将电阻器、电容器等元件分类集中安装的目的是减少差错和防止元件的丢失。

以上元器件的插装孔位请认真对照图2来确定。

电感线圈的两个引出端首先刮除表面上的绝缘漆，然后上好锡，插装时要贴近电路板并牢固焊接，如有虚焊，振荡会不稳定，工作也会不正常。

收音机的制作方法简介收音机是一种用于接收广播信号的设备，它能够收听不同频率的广播电台。

在本文档中，我们将介绍如何制作一个简单的收音机。

材料准备在制作收音机之前，我们需要准备以下材料：•一个空芯线圈•一个铁芯•一个调谐电容器•一个耳机插座•一根天线线•一块半导体材料（例如二极管）•一块电池•一根导线•一个开关•电阻器和电容器（根据设计需求）制作步骤1.首先，我们需要制作一个空芯线圈。

将空心塑料管上缠绕细铜线，约20-30圈。

确保铜线之间不相互接触，每一圈之间保持一定间隔。

2.在空芯线圈中插入一个铁芯。

铁芯可以用一块软铁或磁性材料制成，它能够增强设备的接收能力。

3.连接调谐电容器。

将调谐电容器的一个端口连接到空芯线圈的一端，并将另一个端口连接到地线。

4.连接耳机插座。

在电路板上连接耳机插座，确保接线正确。

5.连接天线线。

将天线线连接到空芯线圈的另一端，并确保天线线能够接收到广播信号。

6.连接半导体材料。

将二极管连接到电路板上，确保极性正确。

7.连接电池和开关。

将电池与开关连接，然后将其连接到电路板上。

8.连接导线。

使用导线连接电路板上的各个组件，确保电路正确连接。

9.调试和测试。

在完成连接后，打开开关，尝试调谐收音机，并使用耳机进行测试。

如果没有声音，请检查连接和调谐是否正确。

注意事项在制作收音机时，请注意以下事项：•在使用电池时要小心，确保电源连接正确，以避免电路短路或损坏。

•注意调谐电容器的使用，调整电容值以获得最佳接收效果。

•尽量将电路与其他电器设备隔离，以减少干扰。

结论通过按照上述步骤制作收音机，我们可以快速制作一个简单的收音机。

当然，这只是一个基础设计，可以根据需求进行改进和扩展。

希望这篇文档对你制作收音机有所帮助！。

JC986A型无线调频对讲收音机、对讲机安装与调试目录一、摘要 (3)二、目的与意义 (3)三、技术指标 (4)四、工作原理 (4)1、收音部分原理 ........................................... 错误！未定义书签。

（1）传声器 (6)2、发射部分 (6)3、调频（FM）工作原理 (7)五、焊接与安装 (8)1、准备与焊接 (8)2、注意事项 (8)六、调试 (9)1、接收部分的调整 (10)2、发射部分的调整 (10)七、影响对讲机通话距离和效果的因素 (11)1、系统参数 (11)2、环境因素 (11)3、其它影响因素 (11)八、心得体会 (12)参考文献： (12)附图 (12)一、摘要在当今时代，电子科技已经越来越发达，而通信和广播等领域也随之高速发展。

我国的卫星通信干线主要用于中央、各大区局、省局、开放城市和边远城市之间的通信。

它是国家通信骨干网的重要补充和备份，为保证地面网过负荷时以及非常时期（如地面发生自然灾害时）国家通信网的畅通，有着十分重要的作用。

卫星通信不仅能够远距离传送信息，还有质量好、干扰小、容量大等优点。

此次调试的重点是通信质量。

在通信中有时为了提高通信质量和使信号便于处理，需要在将语音、图象等有用信息经过调制后再发送出去。

通常信号的调制有调幅，调频和调相。

本次制作的收音机、对讲机就是一种简易的频率调制电路，对我们学习通信电路很有帮助。

对讲机由发射部分和接收部分构成，发射部分由锁相环和振荡器产生发射的射频载波信号，经过缓冲放大，激励放大、功放，产生额定的射频功率，经过天线低通滤波器，抑制谐波成分，然后通过天线发射出去。

接收部分为二次变频超外差方式，接收到的信号经带通滤波器后进行选频放大，然后进入混频电路再进入中放电路，经过解调电路得到我们想要的信号，然后经过放大就可以进入扬声器我们就可以听到我们想要的声音。

二、目的与意义无线对讲机作为一种简单的通讯工具，由于它不需要中转和地面交换机站的支持，就可以进行移动通信，所以深受人们欢迎。

自制无线电调频对讲机本文介绍的无线电调频对讲机制作简易、调试方便，通活声音清晰，作用距离大于1Km。

电路分为发射、接收两部分，下面逐一简单介绍。

对讲机发射电路：一般对讲机的发射电路都很复杂、调试麻烦，没有专用仪器或业余制作都很难成功。

主要表现为人体感应严重、谐波多、距离拉不开。

为了解决上述问题，本电路以简洁为原则。

摒弃了复杂的匹配、滤波网络，特别选用了截止频率高达5GHz的高频低噪声专用三极管BFR96S，构成一级集电极调制的电容三点式振荡电路，其音频调制较深，人体感应小，稳定性相当好。

末级采用发射专用管D40作一级丙类高颁功放，故以简单的电路取得了优良的效果。

改变线圈L的匝间距离，可改变发射频率；改变C1的容量可改变音频调制深度；改变C2的容量，可改变发射频率的带宽。

电路还设有一块音乐集成电路以构成呼叫电路。

对讲机接收电路：本电路采用了两块飞利浦公司生产的集成电路，使得电路变得非常简单可靠，不用调试即可取得良好的接收效果。

天线接收到高频信号经IC1放大、鉴频后，从第2脚输出音频信号。

接收的频率由C3、L1确定。

功放采用一块立体声小功率集成电路TDA7050构成BTL放大。

该集成电路功耗低，无需外围元件，输出功率足以驱动一只8Ω小扬声器。

为方便装配，省去了音量电位器。

电路中K为电源开关，Kl为收、发转换开关。

AN为呼叫用的按钮开关。

元件选择：K为小型单联拨动开关，Kl为双联自复位开关。

Ll，L2、L3均用Φ0．52Mm的漆包线在Φ5Mm的圆棒上密绕8圈后脱胎而成。

天线用1M拉杆天线，其连接导线应短而粗。

无极性电容均用高频瓷片电容。

MIC用微型驻极体话筒。

调试与制作：先制作一个简易场强计。

将K1拨至“发射”，调节R使V1集电极电流为2～5MA。

调节C4，使发射频率避开FM广播。

将场强计天线拉出。

与对讲机天线相距5Cm平行摆放，不得相碰。

调节C5使场强计指示最大。

然后调节另一台机接收电路中的C3，使接收距离最远。

收音机的制作与调试收音机是一种常见的电子设备，在日常生活中被广泛使用。

制作收音机需要一定的电子知识和技能，同时还需要进行调试。

下面将介绍收音机的制作与调试的步骤。

1.1 准备材料和工具制作收音机需要一些基本的电子元件和工具。

其中，电子元件包括电容、电阻、变容二极管、三极管等，工具包括钳子、剪刀、焊锡枪、万用表等。

1.2 组装电路板将各种电子元件按照电路图的要求组装在电路板上。

需要注意的是，在组装的过程中，需要使用焊锡枪来将电子元件焊接在电路板上。

1.3 安装天线收音机的天线可以用单根导线作为天线，也可以用其他天线。

在安装天线时，需要将天线与收音机的电路板焊接在一起。

1.4 安装音频放大器音频放大器是一个关键的部件，可以将收到的射频信号转换成声音。

需要将音频放大器与扬声器和电源连接起来。

完成收音机的组装后，需要进行调试。

调试的目的是检查电路是否正确连接，并调整收音机的灵敏度和声音效果。

使用万用表检查电路是否正确连接，特别是检查电源是否正确连接。

如果出现问题，需要重新检查和修复。

2.2 调节灵敏度收音机的灵敏度取决于射频放大器和中频放大器的参数设置。

调节灵敏度可以通过调整电容和电阻的参数来实现。

需要注意的是，过大的灵敏度会导致收音机产生噪音，过小的灵敏度会导致收音机无法接收到广播信号。

2.3 调节声音效果3. 总结制作收音机需要一定的电子知识和技能，同时需要进行调试。

在制作和调试的过程中，需要注意安全，尤其是对于焊接过程。

通过制作和调试收音机，我们可以深入了解电子原理和技术，提高自己的实践能力和电子技能水平。

同时，收音机也是一种非常实用的工具，可以帮助我们获取各种信息和娱乐。

收音机调频(FM)发射机的制作摘要：无线电发射与接收设备是高频电子线路的综合应用，是现代化通信系统、广播与电视系统、无线安全防范系统、无线遥控和遥测系统、雷达系统、电子对抗系统、无线电制导系统等，必不可少的设备。

关键词：调频、发射、接收、中心频率1.题目要求1)查阅调频发射机基本原理的资料；2)选择合理的方案，设计调频发射机电路(载波约100MHz)；3)制作PCB电路板(须标注学号)，焊接元器件；4)用收音机完成作品调试；5)撰写作品报告。

2.调频（FM）发射机原理首先将音频信号和高频载波调制为调频波,使高频载波的频率随音频信号发生变化,再对所产生的高频信号进行放大,激励,功放和一系列的阻抗匹配,使信号输出到天线,发送出去的装置.高频信号的产生现在有频率合成,PLL等方式。

与调幅电路相比，调频系统由于高频振荡器的输出的振幅不变，因而具有较强狂干扰能力与较高的效率，所以在无线通讯，广播电视，控制检测某些方面得到广泛应用。

现在我国的商业调频广播的频率范围为88-108MHZ,校园为76-87MHZ,西方国家为70-90MHZ。

调频发射的基本组成方框图：3.方案选择1.1.调频方式选择实现调频的方法很多，大致可分为两类，一类是直接调频，另一类是间接调频。

直接调频是用调制信号电压直接去控制自激振荡器的振荡频率，变容二极管调频便属于此类。

间接调频则是利用频率和相位之间的关系，将调制信号进行适当处理后，再对高频振荡进行调相，以达到调频的目的。

两种调频法各有优缺点。

直接调频的稳定性较差，但得到的频偏大，线路简单，故应用较广；间接调频稳定性较高，但不易获得较大的频偏。

考虑到电路的复杂度故采用直接调频的方案。

1.2.直接调频方案选择直接调频最常见有变容二极管调频，使用VCO实现变容二极管直接调频。

许多中小功率的调频发射机都采用变容二极管直接调频技术，即在工作于发射载频的LC振荡回路上直接调频，采用晶体振荡器和锁相环路来稳定中心频率。
