2024-2025学年人教版九年级物理全一册《第十七章欧姆定律》单元检测卷-附答案一、选择题。
1、几位同学学习了欧姆定律后，根据I=UR ，导出了R=UI．于是他们提出了以下几种看法，你认为正确的是（）A．导体电阻的大小跟通过导体中的电流成反比B．导体电阻的大小跟加在导体两端的电压成正比C．导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关D．导体两端不加电压时，导体的电阻为零2、由欧姆定律I=UR 导出R=UI，以下说法中正确的是（）A．加在导体两端的电压越大，则导体的电阻越大B．通过导体的电流越大，则导体的电阻越小C．导体的电阻在电流减小到零时非常大D．以上说法都不对3、用如图所示的实验电路图“探究电流与电压、电阻的关系实验”,下列注意事项错误的是（）A．连接电路时,开关应该是断开的B．连接滑动变阻器时,滑片要滑到阻值最小的位置C．连接电表时,必须使电流从“+”接线柱流入,从“-”接线柱流出D．每次更换电阻后,要调节变阻器,使电压表的示数相同4、如图，在探究电流与电阻的关系实验时，将a b 间的电阻由15Ω换成10Ω时，下一步操作是（）A．读出电流表与电压表的示数B．将滑片P向左移动C．将滑片P向右移动D．适当减少电池的节数5、某同学利用下图所示的电路做“伏安法测电阻”的实验，已知电源电压恒为6 V，滑动变阻器标有“20 Ω，1 A”字样，实验中该同学填写的实验数据如下表所示．①该同学测得此电阻的阻值约为10 Ω；①序号“3”的实验中，滑动变阻器与待测电阻的阻值之比为1:2；①序号“1”和“4”的实验数据表明待测电阻R，不是定值电阻；①仅用该同学的实验器材就能探究电流与电压的关系．上述关于实验的几种说法中正确的是A．①①B．①①C．①①①D．①①6、对公式R=U/I下列说法中正确的是（）A．导体电阻的大小跟它两端的电压和通过的电流无关B．导体电阻的大小跟导体中的电流成反比C．导体电阻的大小跟导体两端的电压成正比D．当导体两端的电压为零时，导体的电阻也为零7、下列关于电流、电压、电阻的关系说法正确的是（）A．电压大的电路中电流一定大B．电阻大的电路中电流一定小C．导体中的电流与电压、电阻无关D．导体中的电阻与电流、电压无关8、关于电流、电压和电阻的关系，下列说法正确的是（）A．导体电阻跟导体两端的电压成正比，跟导体中的电流成反比B．有电流通过这段导体，这段导体两端一定有电压C．通过导体的电流越大，这段导体的电阻一定越小D．两个电阻中的电流相等，则两电阻一定是串联9、如图所示，电源电压保持不变，闭合开关S，滑动变阻器滑片向右滑动过程中，说法正确的（）A．滑动变阻器接入电路电阻变大，电压表V示数变大B．电流表A1示数变小，电流表A示数变大，电压表V示数不变C．电流表A与A1示数之差变小，电压表V与A示数之比变大D．电压表V与电流表A1示数之比变大，电压表V与电流表A示数的乘积变小10、如图所示的电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A．电压表的示数变大B．电流表A1和电流表A2的示数均减小C．电流表A1的示数与电流表A2的示数之差减小D．电压表V的示数与电流表A1的示数比值不变二、填空题。
人教版九年级物理全一册《第十七章欧姆定律》章节检测卷带答案一、选择题1．关于公式R=UI，下列说法中正确的是（）A．导体两端电压越大电阻越大B．导体内的电流越大电阻越小C．R与U成正比与I成反比D．R的值不是由U和I决定的2．如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，下列说法正确的是（）A．电流表A1的示数变小，电流表A2的示数变大B．电压表的示数变大，电流表A2的示数变小C．电流表A2示数与电流表A1示数的差值不变D．电压表V与电流表A2示数的比值将变小3．在探究通过导体的电流与其两端电压的关系时，利用实验数据作出了如图所示的图象．根据图象，下列说法正确的是（）A．导体甲的电阻大于导体乙的电阻B．通过导体乙的电流与其两端的电压成正比C．当导体甲两端的电压为2V时，通过导体甲的电流为0.2AD．将两导体并联后接在3V的电源上时，干路中的电流为0.6A4．小明在“探究电流跟电阻关系”的实验中，已知电源电压保持4.5V不变，滑动变阻器上标有“30Ω 1A”，有5Ω、10Ω、20Ω的定值电阻各一只，实验前设置定值电阻两端的预设值为1.5V，阻值为5Ω、10Ω的电阻完成实验后，发现阻值20Ω电阻时实验无法继续，为了不让前两组数据失效，并顺利完成阻值20Ω电阻实验数据，下列可行的方案是（）A．换一个电压值较大的电源B．增大定值电阻两端的电压预设值C．将阻值为10Ω的电阻串联在a、b之外的电路中D．换一个最大阻值为35Ω的滑动变阻器5．在如图所示的电路中，当闭合开关后，两个电压表指针都向右偏转相同角度，则电阻R1和R2的阻值之比为（）A．5∶1 B．1∶5 C．4∶1 D．1∶46．如图所示，电源电压一定，闭合开关S1、S2，电压表示数为9V，电流表示数为1.5A，闭合开关S 1，断开开关S2，电压表示数为6V。
下列说法正确的是（）A．R1的阻值为12ΩB．闭合开关S1、S2时，R1与R2并联C．只闭合开关S1时，电流表示数大于1.5AD．S1、S2都闭合时，只有R1接在电路中，其阻值为6Ω7．如题图甲所示的电路中，电源电压保持不变，R1为定值电阻，当滑动变阻器R2的滑片P从某点a点移到b点时，滑动变阻器的U—I线如题图乙所示，则电源电压和定值电阻R1的阻值分别是（）A．9V、10ΩB．9V、30ΩC．18V、30ΩD．18V、10Ω8．小华同学为班级教室里设计了一个测量噪声的电路图，如图甲所示。

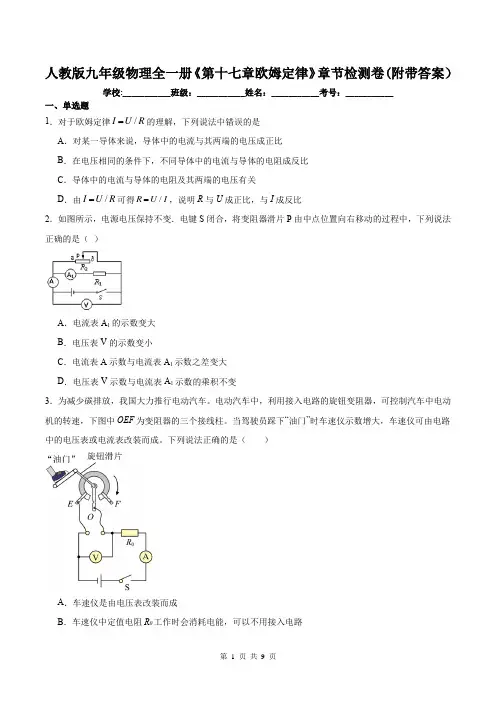

人教版九年级物理全一册《第十七章欧姆定律》章节检测卷(附带答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．对于欧姆定律/I U R =的理解，下列说法中错误的是 A ．对某一导体来说，导体中的电流与其两端的电压成正比 B ．在电压相同的条件下，不同导体中的电流与导体的电阻成反比 C ．导体中的电流与导体的电阻及其两端的电压有关D ．由/I U R =可得/R U I =，说明R 与U 成正比，与I 成反比2．如图所示，电源电压保持不变．电键S 闭合，将变阻器滑片P 由中点位置向右移动的过程中，下列说法正确的是（ ）A ．电流表A 1的示数变大B ．电压表V 的示数变小C ．电流表A 示数与电流表A 1示数之差变大D ．电压表V 示数与电流表A 1示数的乘积不变3．为减少碳排放，我国大力推行电动汽车。
电动汽车中，利用接入电路的旋钮变阻器，可控制汽车中电动机的转速，下图中OEF 为变阻器的三个接线柱。
当驾驶员踩下“油门”时车速仪示数增大，车速仪可由电路中的电压表或电流表改装而成。
下列说法正确的是（ ）A ．车速仪是由电压表改装而成B ．车速仪中定值电阻R 0工作时会消耗电能，可以不用接入电路C ．踩下油门的过程中，电压表的示数与电流表的示数比值增大D ．踩下油门的过程中，电压表的示数变化量与电流表的示数变化量的比值不变4．利用图示的电路可以检测司机是否酒驾。
图中的R 1为定值电阻，R 2是一个“气敏传感器”，它的电阻值会随着其周围酒精气体浓度的增大而减小。
检测时，喝了酒的司机对着“气敏传感器”吹气，则下列说法正确的是（ ）A ．电路的总电阻减小，电压表的示数减小B ．电路的总电阻减小，电压表的示数增大C ．电路的总电阻增大，电压表的示数增大D ．电路的总电阻增大，电压表的示数减小5．如图所示电路中，112R =Ω和26R =Ω，当开关S 闭合时，电流表1A 、2A 的示数之比为A ．1:2B ．3:2C ．3:1D ．1:16．近十年，中国高铁从追赶到领跑，实现了完美超越。
人教版九年级物理全一册《第十七章欧姆定律》章节练习题-有答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．用一段锰铜丝绕成线圈接入电路后，闭合开关，电流表的示数为I l，当用酒精灯缓慢地给线圈加热一段时间后（电源电压不变），电流表的示数为I2，则（）A．I l<I2B．I l＝I2C．I l>I2D．无法判断它们的大小2．如图所示，电源电压3V（保持不变）。
当开关S闭合时，只有一只灯泡在发光，且电压表的示数约为3V，由此可以判断（）A．灯L1被短路B．灯L1断路C．灯L2断路D．灯L2被短路3．电阻.R1、R2并联后接在电压不变的电源上，通过的总电流为1.2A，若R1=10Ω，通过R2的电流为0.4A，则该电源的电压为A．8V B．12V C．14V D．16V4．小伟给学校图书馆设计了一个测量空气湿度的电路图，如图甲所示，电源电压恒为6V，定值电阻R0的阻值为10Ω，湿敏电阻R的阻值随空气湿度H的变化关系图乙所示。
下列分析正确的是（）A．空气湿度越大，湿敏电阻R的阻值越大B．空气湿度越大，电压表示数越小C．没有电流表，不能求出R的电阻D．当电压表示数为2.4V时，空气湿度为60%5．某同学在实验室按图所示电路进行实验，当把滑动变阻器的滑动触头P分别滑到a、b、c、d四个位置时，记下了每个位置所对应的电流表和电压表的示数。
当他回到教室对测量数据进行分析时，才发现由于自己在记录数据时的不规范和随意性，只记录了电流表的示数分别为43A、65A、23A和1A；电压表的示数分别为6V、8V、4V和4.8V。
但电表示数之间的对应关系、电表示数和滑动触头P所处位置之间的对应关系均已搞不清楚。
假如该同学实验测得的数据是准确的，则可以分析出当滑动触头P滑到b位置时电流表和电压表的示数应该是（）A．13A，8V B．1A，6V C．65A，4V D．23A，4.8V6．“低碳生活，从我做起”。

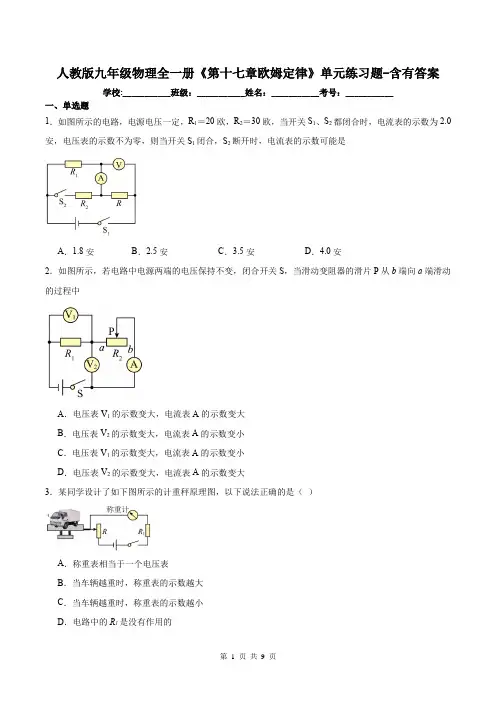

人教版九年级物理全一册《第十七章欧姆定律》单元练习题-含有答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示的电路，电源电压一定，R1＝20欧，R2＝30欧，当开关S1、S2都闭合时，电流表的示数为2.0安，电压表的示数不为零，则当开关S1闭合，S2断开时，电流表的示数可能是A．1.8安B．2.5安C．3.5安D．4.0安2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中A．电压表V1的示数变大，电流表A的示数变大B．电压表V2的示数变大，电流表A的示数变小C．电压表V1的示数变大，电流表A的示数变小D．电压表V2的示数变大，电流表A的示数变大3．某同学设计了如下图所示的计重秤原理图，以下说法正确的是（）A．称重表相当于一个电压表B．当车辆越重时，称重表的示数越大C．当车辆越重时，称重表的示数越小D．电路中的R1是没有作用的4．小金测量坐位体前屈成绩时需要从刻度尺上读数。
某中学科学兴趣小组利用实验室器材对该装置进行了改进，改进后可以直接从电表的表盘上读出对应的长度值。
下列四种方案中，表盘上的长度刻度值均匀的是（）A．B．C．D．5．实验室有甲、乙两只灯泡，甲标有“20V 2.0A”（正常工作电压为20V时，通过的电流为2.0A，且大于2.0A时，会损坏灯泡。
下同）字样，乙标有“10V0.5A”字样。
现把它们串联起来，则该串联电路两端允许加的最高电压为（不考虑温度对灯泡电阻的影响）（）A．30V B．17.5V C．15V D．12.5V6．小明在研究通过导体的电流时，根据测量数据绘制出如图所示的I-U图象．对此作出的判断中，错误的是A．通过R1的电流与它两端所加电压成正比B．通过R2的电流与它两端所加电压不成正比C．将它们串联接入到同一电路中时，通过R1的电流较小D．将它们并联连接到两端电压为1.5V的电路中时，通过干路的电流大约是0.46A7．图电路中R1>R2，开关闭合，电压表V的示数为8V，电压表V1的示数（）A．等于8V B．大于4V C．等于4V D．小于4V8．如图所示，电源电压保持不变，闭合开关后，两灯都能正常工作，灯L1，L2的电阻之比为R1:R2＝1:2，此时甲、乙两电表及示数之比为（）A．甲、乙均为电流表，示数之比为2:1B．甲、乙均为电流表，示数之比为1:2C．甲、乙均为电压表，示数之比为2:3D．甲、乙均为电压表，示数之比为3:2R为定值电阻，R为红外线热敏电9．如图是某非接触式红外线测温枪的工作原理图。

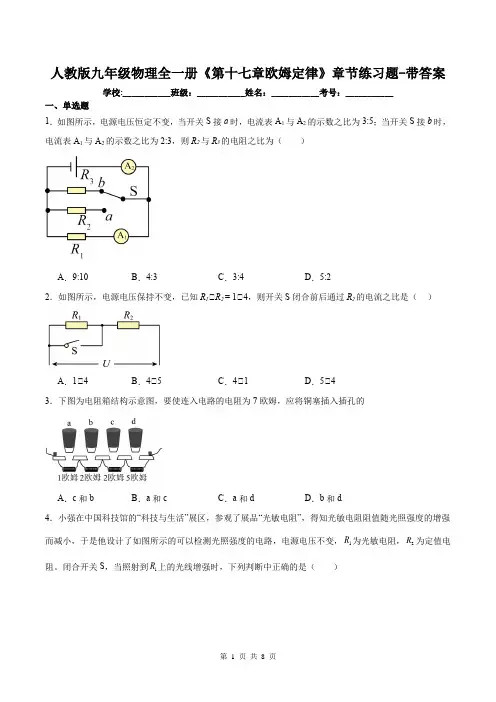

人教版九年级物理全一册《第十七章欧姆定律》章节练习题-带答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，电源电压恒定不变，当开关S接a时，电流表A1与A2的示数之比为3:5；当开关S接b时，电流表A1与A2的示数之比为2:3，则R2与R3的电阻之比为（）A．9:10B．4:3C．3:4D．5:22．如图所示，电源电压保持不变，已知R1∶R2 = 1∶4，则开关S闭合前后通过R2的电流之比是（）A．1∶4 B．4∶5C．4∶1D．5∶43．下图为电阻箱结构示意图，要使连入电路的电阻为7欧姆，应将铜塞插入插孔的A．c和b B．a和c C．a和d D．b和d4．小强在中国科技馆的“科技与生活”展区，参观了展品“光敏电阻”，得知光敏电阻阻值随光照强度的增强而减小，于是他设计了如图所示的可以检测光照强度的电路，电源电压不变，1R为光敏电阻，2R为定值电阻。
闭合开关S，当照射到1R上的光线增强时，下列判断中正确的是（）A．电压表示数增大B．电流表示数减小R两端电压增大C．电阻1D．电压表示数与电流表示数的比值减小5．如图甲所示，电源电压恒为3V，R0是阻值为10Ω的定值电阻，R为热敏电阻，其阻值随温度变化如图乙所示。
闭合开关S，通过分析，下列说法错误的是（）A．图甲中的R0有保护电路的作用B．温度为40∶时，电流表的示数为0.1AC．温度升高时，电压表的示数会变小D．温度降低时，电压表与电流表示数的比值变小6．如图所示，电源电压不变，滑动变阻器的滑片P从a 端滑到b端的过程中（）A．电流表示数减小B．电流表示数增大C．电压表示数是电源电源D．电压表示数不变7．如图所示电路，电源电压不变，开关S闭合电路正常工作．一段时间后，发现两个电表中一个电表示数变大．断开开关S，发现另一个电表示数变大．若故障只发生在电阻R1或R2处，则（）A．R1断路B．R2断路C．R1短路D．R2短路8．根据“探究通过导体的电流与其两端电压的关系”实验作出的图象如图所示，下列说法正确的是（）A．导体甲的电阻大于导体乙的电阻B．两导体串联接在4.5V的电源上时，电路中的电流为0.3AC．两导体并联后接在2.5V的电源上时，干路中的电流为0.8AD．该实验得到的结论是：导体两端的电压和通过导体的电流成正比二、填空题9．欧姆定律是由德国物理学家在1826年通过大量的实验归纳出来的。
人教版九年级物理全一册《第十七章欧姆定律》单元测试卷（含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．对欧姆定律公式UIR的理解，下面的哪一句话是错误的（）A．对某一段导体来说，导体中的电流跟它两端的电压成正比B．在相同电压的条件下，不同导体中的电流跟电阻成反比C．导体中的电流既与导体两端的电压有关，也与导体的电阻有关D．因为电阻是导体本身的一种性质，所以导体中的电流只与导体两端的电压有关，与导体的电阻无关2．如图所示的电路中，电源电压保持不变。
闭合开关S，电路正常工作，可是过了一会儿，电流表的示数变大，电压表示数变小。
则下列对该电路故障分析正确的是（）A．电阻R断路B．电阻R被短路C．灯泡L可能断路D．灯泡L可能短路3．在探究“通过导体中的电流与电阻的关系”实验中，电源电压恒为10V，滑动变阻器R'的规格为“40Ω，1A”。
小刚分别用20Ω、30Ω、40Ω、50Ω、60Ω定值电阻R完成了5次实验。
以下说法正确的是（）A．为了提高读数的准确性，实验时应该选用小量程进行测量B．用30Ω代替20Ω的电阻做实验时，应将滑动变阻器的滑片P从上一位置向左滑动C．若5次实验控制电压为4V，可得出结论为“导体两端电压一定时，通过导体的电流与电阻成反比”D．实验中，滑动变阻器R'两端电压与不同定值电阻R两端电压的比值是个定值4．如图所示，电源电压保持不变，开关闭合前后，电压表示数之比为2:5，则两灯泡1L、2L的电阻之比为（）A．2:3B．3:2C．2:5D．5:25．如图电路，电源电压6V，电阻R1规格为“10Ω 0.5A”，变阻器R2最大阻值为20Ω，电压表量程0--3V，电流表量程0--0.6A．则A．电压表测的是电阻R1两端的电压；B．滑片P向左移动时，电流表、电压表示数都变小；C．为保证各元件安全，变阻器变阻范围为2---10ΩD．为保证各元件安全，电流表变化范围为0.3---0.6A6．小明连接了如图所示的电路做电学实验，电路中电流表的量程为0~0.6A，电压表的量程为0~3V，定值电阻R0为6Ω，电源电压为6V且保持不变。

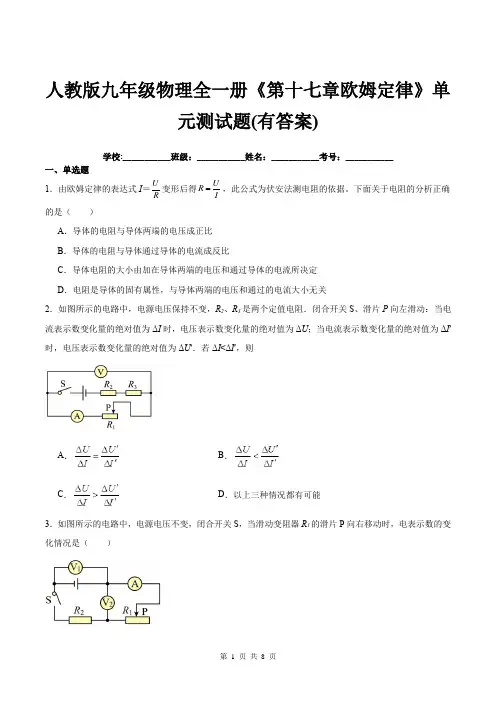

人教版九年级物理全一册《第十七章欧姆定律》单元测试题(有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．由欧姆定律的表达式I＝UR变形后得URI，此公式为伏安法测电阻的依据。
下面关于电阻的分析正确的是（）A．导体的电阻与导体两端的电压成正比B．导体的电阻与导体通过导体的电流成反比C．导体电阻的大小由加在导体两端的电压和通过导体的电流所决定D．电阻是导体的固有属性，与导体两端的电压和通过的电流大小无关2．如图所示的电路中，电源电压保持不变，R2、R3是两个定值电阻．闭合开关S、滑片P向左滑动：当电流表示数变化量的绝对值为ΔI时，电压表示数变化量的绝对值为ΔU；当电流表示数变化量的绝对值为ΔI′时，电压表示数变化量的绝对值为ΔU′．若ΔI<ΔI′，则A．B．C．D．以上三种情况都有可能3．如图所示的电路中，电源电压不变，闭合开关S，当滑动变阻器R1的滑片P向右移动时，电表示数的变化情况是（）A．电压表V2示数减小，电流表示数增大B．电压表V2示数增大，电流表示数减小C．电压表V1示数增大，电流表示数增大D．电压表V1示数减小，电流表示数减小4．如图所示的电路中，电阻阻值R1> R2。
开关S闭合后，电阻R1、R2两端的电压分别为U1、U2，通过两个电阻的电流分别为I1、I2。
下列判断正确的是（）A．U1<U2B．U1>U2C．I1<I2D．I1>I25．如图所示，八中兴趣小组设计了可测河水流速的电路。
金属杆OM可绕O点转动并与电阻丝ab接触良好，其下端安装有泡沫球，R为保护电阻，当水流速度向左时电表示数增大。
下列电路符合设计要求的是（）A．B．C．D．6．图甲为灯泡L和电阻R的电流随电压变化的图像，将它们接入图乙所示电路，测得L两端的电压为1.0V，下列说法正确的是（）A．由图甲可知R的电阻随电压的增大而增大B．由图甲可知L的电阻不随电压变化而变化C．电阻R两端的电压为1.0VD．电路两端电压U为2.4V7．如图所示的电路中，电源两端电压不变，闭合开关S，则（）A．电流表A的示数将减小B．电压表V1的示数将不变C．电压表V2的示数将增大D．电压表V1的示数与电流表A的示数的乘积将变大8．如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P逐渐向a端移动时，下列说法正确的是（灯丝电阻不变）（）A．电压表的示数变大B．电流表的示数变小C．小灯泡变暗D．电路的总电阻变小9．如图所示，当开关S断开和闭合时，电流表示数之比是1∶4，则电阻R1和R2之比是（）A．1∶4B．4∶1C．1∶3D．3∶110．如图所示，电源电压保持不变，闭合开关S，在滑动变阻器的滑片P由中点滑到a端的过程中（）A．电路中总电阻先逐渐变大后逐渐变小B．电压表V示数与电流表A1示数的比值变大C．电流表A2示数逐渐变小，电压表V示数不变D．电流表A2示数逐渐变大，电压表V示数不变二、填空题11．为了安全，家庭电路中控制用电器的开关要连接在（火线/零线）和用电器之间；安装家庭电路时，有时候导线不够长，需要把两根导线连接起来，连接处电阻通常比别处要（大/小），在相同时间内连接处发热比别处更（多/少），如果连接处接触不良，这也是家庭电路火灾的原因之一．12．定值电阻甲标有“20Ω 0.6A”，定值电阻乙标有“30Ω0.3A”，若将它们串联在电路中，为保证路安全，电源电压最大为V，若将它们并联在电路中，干路电流最大为A。
人教版九年级物理全一册《第十七章欧姆定律》章节测试卷（带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．某同学在实验室按图所示电路进行实验，当把滑动变阻器的滑动触头P分别滑到a、b、c、d四个位置时，记下了每个位置所对应的电流表和电压表的示数。
当他回到教室对测量数据进行分析时，才发现由于自己在记录数据时的不规范和随意性，只记录了电流表的示数分别为43A、65A、23A和1A；电压表的示数分别为6V、8V、4V和4.8V。
但电表示数之间的对应关系、电表示数和滑动触头P所处位置之间的对应关系均已搞不清楚。
假如该同学实验测得的数据是准确的，则可以分析出当滑动触头P滑到b位置时电流表和电压表的示数应该是（）A．13A，8V B．1A，6V C．65A，4V D．23A，4.8V2．在如图所示的电路中,开关闭合后两灯均不亮,某同学用一根导线去查找电路的故障．他的方法及看到的现象是:将导线跨接在L1两端,L2不亮;将导线跨接在L2两端,L1亮．根据以上实验现象,我们就可以判定()A．L1短路B．L1断路C．L2短路D．L2断路3．在中学生创新大赛中，某初中参赛小组设计了一种测定风力的装置（如图甲），迎风板与压敏电阻R x连接，工作时迎风板总是正对风吹来的方向，压敏电阻的阻值随风力变化图像如图乙所示，则A．当风力增大时，电流表示数增大B．当风力增大时，电压表示数减小C．当风力增大时，电压表与电流表示数比值增大D．当风力减小时，电压表与电流表示数比值增大4．在图所示的电路中，电源电压保持不变．闭合电键S，电路正常工作，一段时间后，电灯L熄灭，已知电路中只有一处故障，且只发生在灯L或电阻R上，则下列判断中错误的是（）A．如果只有一个电表的示数变大，这个电表一定是电压表B．如果只有一个电表的示数变大，一定是电阻R短路C．如果电压表、电流表示数均变大，一定是电灯L短路D．如果电压表、电流表示数均变小，一定是电灯L断路5．如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片P向右移动时，下列相关描述正确的是（）A．A的示数变小，V1的示数变大，V2的示数变小B．V1的示数与A的示数的比值保持不变C．A的示数变小，V1的示数不变，V2的示数变大D．V2的示数与A的示数比值变小6．如图，是电阻甲和乙的U-I图像，以下说法正确的是A．甲是定值电阻，其阻值为12ΩB．甲的阻值比乙的阻值小C．将甲和乙并联接到电压为3V的电源上时，干路的电流为0.9AD．将甲和乙串联接到电压为3V的电源上时，通过的电流为0.25A7．如图所示，是A、B两定值电阻的U I-图象，由图象中信息可知（）A．若电阻A、B两端的电压为0V，则A、B的电阻为0ΩB．A的电阻大于B的电阻C．若将A、B电阻串联在同一电源上，通过他们的电流是0.3A，则电源电压为4V D．若将A、B电阻并联在电压为3V的电源上，则电路中的总电流为0.9A8．由公式UIR=变形得URI=，对此，下列说法正确的是（）A．加在导体两端的电压越大，导体的电阻越大B．通过导体的电流越大，导体的电阻越小C．导体的电阻跟导体两端的电压和通过导体的电流有关D．导体的电阻在数值上等于导体两端的电压与通过导体电流的比值9．如图所示的电路中，电源电压不变。

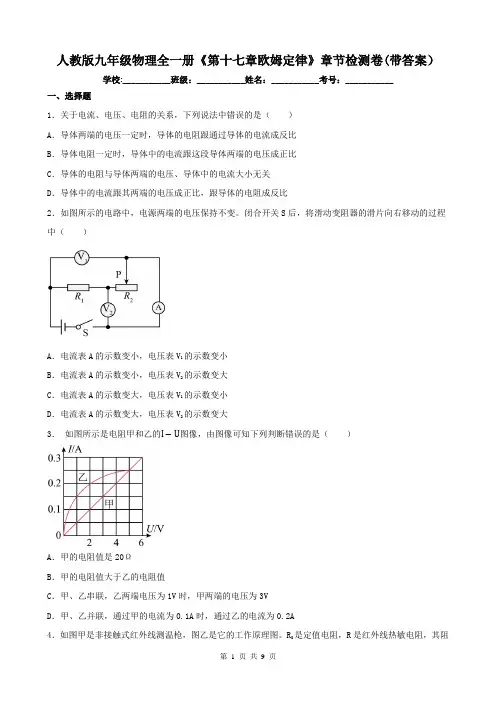

人教版九年级物理全一册《第十七章欧姆定律》章节检测卷(带答案）学校:___________班级：___________姓名：___________考号：___________一、选择题1．关于电流、电压、电阻的关系，下列说法中错误的是（）A．导体两端的电压一定时，导体的电阻跟通过导体的电流成反比B．导体电阻一定时，导体中的电流跟这段导体两端的电压成正比C．导体的电阻与导体两端的电压、导体中的电流大小无关D．导体中的电流跟其两端的电压成正比，跟导体的电阻成反比2．如图所示的电路中，电源两端的电压保持不变。
闭合开关S后，将滑动变阻器的滑片向右移动的过程中（）A．电流表A的示数变小，电压表V1的示数变小B．电流表A的示数变小，电压表V2的示数变大C．电流表A的示数变大，电压表V1的示数变小D．电流表A的示数变大，电压表V2的示数变大3．如图所示是电阻甲和乙的I−U图像，由图像可知下列判断错误的是（）A．甲的电阻值是20ΩB．甲的电阻值大于乙的电阻值C．甲、乙串联，乙两端电压为1V时，甲两端的电压为3VD．甲、乙并联，通过甲的电流为0.1A时，通过乙的电流为0.2A4．如图甲是非接触式红外线测温枪，图乙是它的工作原理图。
R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图像如图丙，下列分析正确的是（）A．体温越高，R的阻值越大B．体温越低，电压表示数越大C．体温越高，电路中的电流越小D．体温越低，电压表示数越小5．小明用如图所示的电路探究“电流与电阻的关系”，其中电源电压恒为 6V，滑动变阻器规格为“20Ω1A”，电流表量程为 0~0.6A，电压表量程为 0~3V，所用定值电阻为 5Ω、10Ω、15Ω、20Ω四种。
要完成所有实验，他应控制电压表示数为多少一定（）A．1V B．2V C．3V D．4V6．在图甲所示的电路中，当滑片 P 由 b 移到 a 的过程中，定值电阻 R1 两端的电压与滑动变阻器接入电路的电阻 R2的变化情况如图乙所示。

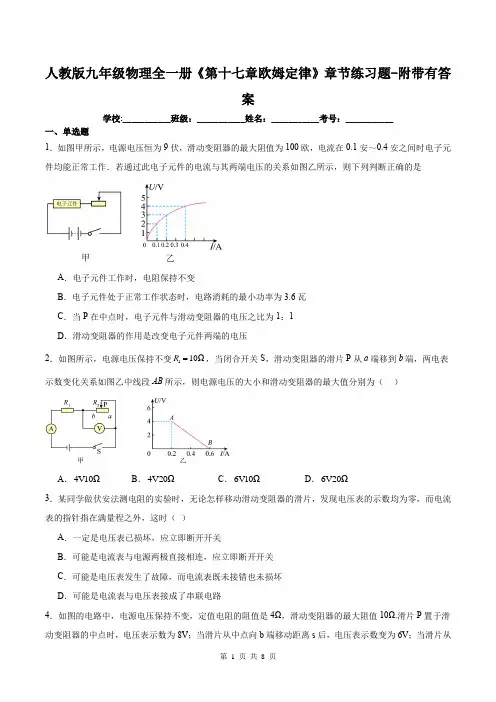

人教版九年级物理全一册《第十七章欧姆定律》章节练习题-附带有答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图甲所示，电源电压恒为9伏，滑动变阻器的最大阻值为100欧，电流在0.1安～0.4安之间时电子元件均能正常工作．若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是A．电子元件工作时，电阻保持不变B．电子元件处于正常工作状态时，电路消耗的最小功率为3.6瓦C．当P在中点时，电子元件与滑动变阻器的电压之比为1：1D．滑动变阻器的作用是改变电子元件两端的电压2．如图所示，电源电压保持不变110ΩR ，当闭合开关S，滑动变阻器的滑片P从a端移到b端，两电表示数变化关系如图乙中线段AB所示，则电源电压的大小和滑动变阻器的最大值分别为（）A．4V10ΩB．4V20ΩC．6V10ΩD．6V20Ω3．某同学做伏安法测电阻的实验时，无论怎样移动滑动变阻器的滑片，发现电压表的示数均为零，而电流表的指针指在满量程之外，这时（）A．一定是电压表已损坏，应立即断开开关B．可能是电流表与电源两极直接相连，应立即断开开关C．可能是电压表发生了故障，而电流表既未接错也未损坏D．可能是电流表与电压表接成了串联电路4．如图的电路中，电源电压保持不变，定值电阻的阻值是4Ω，滑动变阻器的最大阻值10Ω.滑片P置于滑动变阻器的中点时，电压表示数为8V；当滑片从中点向b端移动距离s后，电压表示数变为6V；当滑片从中点向a端移动距离s后，电压表示数为（）A．4V B．6V C．10V D．12V5．在探究一个用电器中电流随电压变化关系时，李芳连接好的电路如图所示。
闭合开关，发现电流表、电压表均有示数，调节滑动变阻器，电流表、电压表示数都不变化。
李芳连接的电路有不妥之处，改正的方法是（）A．将导线K的a端移至接线柱AB．将导线L的b端移至接线柱BC．将导线L的b端移至接线柱DD．将导线M的c端移至接线柱B6．如图所示电路，电源电压恒定为6V，灯泡电阻为2Ω，定值电阻R=4Ω，开关S始终处于闭合状态，当开关S1由断开到闭合时，以下说法正确的是（）A．小灯泡继续发光B．电压表的示数为6VC．电路中消耗的总功率为6W D．电流表的示数为1A7．如图所示的电路中，电源电压保持不变，R1为滑动变阻器，R2为定值电阻。
人教版九年级物理全一册《第十七章欧姆定律》章节练习题-附答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列电路中，电源电压相等，R1>R2，则电路中电流表的示数最大的是（）A．B．C．D．2．如图所示电路，电源电压一定。
电阻R1的阻值为R2的2倍。
当开关S1、S2都闭合时，电流表A1的示数为I1，电流表A2的示数为5I1。
当开关S1、S2都断开时，电流表A1的示数为I1′。
则I1′与I1之比为（）A．6∶11B．2∶7C．1∶7D．3∶73．如图，电源的电压U保持6V不变，R=5Ω，当开关S闭合前后，通过电灯的电流变化了0.2A，则灯泡的电阻是（）A．5ΩB．10ΩC．15ΩD．25Ω4．如果某人的身体电阻约在3000Ω到4000Ω之间，为了安全，要求通过人体的电流不能大于5mA，那么此人身体接触的电压不能大于A．5V B．15V C．30V D．36V5．交通警察部门定期开展交通违法专项治理行动。
如图甲是查处饮酒驾驶行为中使用的某酒精测试仪工作原理图，电源电压恒定，1R为定值电阻，2R为气敏电阻，其阻值随气体酒精浓度的变化情况如图乙所示。
闭合开关S ，下列说法正确的是（ ）A ．检测气体的酒精浓度越小，电压表示数越大B ．检测气体的酒精浓度越小，电压表示数越小C ．检测气体的酒精浓度越大，2R 阻值越大D ．检测气体的酒精浓度越大，电路中电流越小6．如图所示，电源电压保持不变，闭合开关S ，滑片P 向a 端滑行时，则（ ）A ．、示数都增大 B ．、示数都减小 C ．示数增大，示数减小 D ．示数减小，示数增大 7．如图所示的电路中，电源电压恒定，1R 为定值电阻。
闭合开关S ，滑动变阻器2R 的滑片P 由b 端移到a 端的过程中，下列说法正确的是（ ）A ．电压表和电流表的示数都变大B ．电压表和电流表的比值不变C ．电压表的示数变大，电流表的示数变小D ．电压表的示数变小，电流表的示数变大8．如图所示，电源电压保持不变，闭合开关后，当滑片P 由a 点向b 点滑动时，下列说法正确的是（ ）A．电压表示数变大B．电流表A的示数变大C．电压表和电流表A1示数的乘积变大D．电压表和电流表A2示数的比值变大9．如图所示是油量自动测定装置的示意图，O为杠杆支点，R0为定值电阻，R x是滑动变阻器，当闭合开关S后（）A．电路中R x和R0是并联的B．滑动变阻器R x连入电路的阻值随油量的增加而增大C．电流表的读数随油量的增加而减小D．电压表的读数随油量的增加而增大10．小刚同学用如图所示的电路研究电流跟电阻的关系，在实验过程中，当A、B两点间的电阻由5 Ω更换为10 Ω后，他下一步的操作是()A．直接记录电流表和电压表的示数B．移动变阻器的滑片P，保持电流表示数不变，记录电压表示数C．移动变阻器的滑片P，保持电压表示数不变，记录电流表示数D．增加电池的个数，记录电流表和电压表的示数二、填空题11．一个导体两端的电压是12V 时，测得通过它的电流是0.3A ，导体的电阻是 Ω；当通过它的电流为0.2A 时，导体两端的电压是 V ；当加在该导体两端的电压为10V 时，通过导体的电流为 A 。
人教版九年级物理全一册《第十七章欧姆定律》章节检测卷-带答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图是电阻甲和乙的I-U图象，小明对图象信息作出的判断，正确的是（）A．当甲两端电压为2.5V时，通过它的电流为0.6AB．当乙两端电压为2.5V，其电阻值为10ΩC．若甲和乙并联，电压为1V，则干路电流为0.4AD．将甲和乙串联，电流为0.4A，则它们两端的电压为3V2．一段均匀的电阻线，接在6V的电源上，通过它们的电流为200mA。
若将这段电阻线等分成3段后，并联接在原电源上，则此时电路中的总电流为（）A．600mA B．0.18 A C．1.8 A D．1.2A3．如图所示的电路中，电源电压不变，R为定值电阻。
当开关S闭合后，滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（）A．电流表示数不变B．电流表示数逐渐变大C．电压表示数不变D．电压表示数逐渐变大4．如图所示的电路中，各个元件均能正常工作．当开关闭合后，下列说法正确的是（）A．两表指针有明显偏转B．两表指针几乎不动C．电流表指针有明显偏转，电压表指针几乎不动D．电压表指针有明显偏转，电流表指针几乎不动5．三个电阻R1、R2、R3并联于同一电路中，其阻值分为30Ω、20Ω、10Ω，通过它们的电流分别为I1、I2、I3，那么I1：I2：I3为( ）A．6∶3∶2B．2∶3∶6C．3∶2∶1D．1∶2∶36．如图为一种测量环境湿度的仪器和它的简化工作原理图。
电源电压恒为6V，定值电阻R＝10Ω，R0为湿敏电阻，R0随环境湿度的增加而减小，R0的阻值范围为10~20Ω，电压表量程为0~3V，电流表量程为0~0.6A。
闭合开关S，当环境的湿度增加时，在保证两表安全的情况下，下列说法正确的是（）A．电流表的示数变小B．电压表示数与电流表示数的比值变大C．电压表的示数变大D．经过R0的最大电流为0.5A7．如图所示的电路中，电源电压保持不变，闭合开关S，灯泡L发光，移动滑动变阻器的滑片P，下列说法正确的是（）A．向右移动滑片P，电流表示数减小，电压表示数增大B．向右移动滑片P，电流表示数增大，电压表示数减小C．向左移动滑片P，电流表示数减小，电压表示数减小D．向左移动滑片P，电流表示数增大，电压表示数增大8．疫情防控期间，小明是班级的卫生员，负责使用红外线测温仪测量同学们的体温。
人教版九年级物理全一册《第十七章欧姆定律》单元练习题-带参考答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．针对欧姆定律公式I =U R，下列理解中正确的是（ ） A ．该公式适用于任何电路B ．利用该公式的变形式R =U I，可以测量出导体的电阻 C ．导体的电阻随导体两端的电压增大而增大D ．导体的电阻与电压和电流都有关系2．如图所示，电源电压为3V 保持不变，闭合开关S ，电压表示数为2V ，下列说法正确的是（ ）A ．若开关S 断开，电压表示数为0B ．闭合开关S ，电压表测2L 两端电压C ．闭合开关S ，1L 和2L 组成并联电路D ．1L 和2L 阻值之比为2∶13．粗细相同的两根镍铬合金电阻线，长度关系是L 1＞L 2，串联接入电路后，流过它们的电流分别为I 1、I 2；.两端电压分别为U 1、U 2。
则下列关系正确的是A ．I 1=I 2，U 1＞U 2B ．I 1=I 2，U 1＜U 2C ．I 1＞I 2，U 1＜U 2,D ．I 1＜I 2，U 1＞U 24．用石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大。
图是检测植物叶片含水量的电路，电源电压不变。
将湿敏电阻R 附着在叶片上，当叶片含水量升高时（ ）A ．电流表示数增大B ．电压表示数减小C ．电路总电阻减小D ．电流表和电压表的示数均增大5．在图所示的电路中，电源电压保持不变．闭合电键S ，电路正常工作，一段时间后，电灯L 熄灭，已知电路中只有一处故障，且只发生在灯L 或电阻R 上，则下列判断中错误的是（ ）A ．如果只有一个电表的示数变大，这个电表一定是电压表B ．如果只有一个电表的示数变大，一定是电阻R 短路C ．如果电压表、电流表示数均变大，一定是电灯L 短路D ．如果电压表、电流表示数均变小，一定是电灯L 断路6．在如图所示的电路中，电源电压不变，闭合开关S 后，滑动变阻器的滑片P 从中点向b 端移动的过程中（假设灯丝电阻不变），下列说法正确的是（ ）A ．电流表示数减小B ．小灯泡的亮度变暗C ．电压表示数不变D ．电压表和电流表示数的比值变小7．两电阻1R 、2R 的I -U 图像如图所示，若将电阻1R 、2R 串联后接入电路，结合图像的中信息分析可知（ ）A ．15R =Ω 210R =ΩB ．通过1R 的电流小于通过2R 的电流C ．1R 两端的电压低于2R 两端的电压D ．若电源两端电压为3V ，则1R 两端的电压为2V8．如图所示的电路中，当开关S 闭合，甲、乙两表都是电压表时，两电压表的示数之比为U 甲∶U 乙＝4∶3，当开关S 断开，甲、乙两表都换为电流表时，则两电流表的示数之比I 甲∶I 乙为（ ）A．2∶1B．3∶1C．1∶4D．1∶39．如图是电阻甲和乙的I﹣U图像，小明对图图像信息做出的判断，正确的是（）A．当甲两端电压为0.5V时，通过它的电流为2.5AB．将甲和乙串联，若电流为0.3A，则它们两端的总电压为2VC．电阻乙是定值电阻D．将甲和乙并联，若电压为2.5V，则它们的干路电流为0.5A10．如图所示，电源电压恒定，闭合开关S，当滑片P向右滑动时，下列说法错误的是（）A．电流表A示数变小，电压表V1示数变小B．电流表A示数变小，电压表V2示数变大C．电压表V1和电压表V2示数之和不变D．电压表V1示数与电流表A示数的比值不变二、填空题11．一只标有“8V 4W”小灯泡，现将该小灯泡接在12V的电源上，为使其正常发光，应串联一个Ω的电阻。
人教版九年级物理全一册《第十七章欧姆定律》单元检测卷带答案一、单选题1．最先通过实验研究，并正确归纳得出了电流与电压和电阻的关系的科学家是（）A．牛顿B．欧姆C．伏特D．爱因斯坦2．如图，电源的电压不变。
闭合开关后，当滑动变阻器的滑片P向左滑动时（）A．电压表的示数不变，电流表的示数增大B．电压表的示数减小，电流表的示数减小C．两表的示数都减小D．两表的示数都不变3．如图所示，在“探究电流与电阻的关系”时，电源电压恒为4.5V，R1选用5Ω、10Ω、20Ω的电阻，滑动变阻器R2规格为“25Ω,0.5A”，电压表量程为0~3V，电流表量程为0~0.6A。
下列说法正确的是（）A．实验中可保持R1两端电压为3VB．调节滑动变阻器的过程中，应观察电流表的示数C．将R1由10Ω换成20Ω，正确操作后电流表示数变大D．将R1由10Ω换成20Ω，应将滑动变阻器的滑片适当向右移动4．在如图所示的实验电路中，电源电压为5V，闭合开关S，电压表示数为1V，则（）A．电压表的量程应选0～3VB．通过灯泡L1的电流比L2的电流大C．灯泡L1两端的电压是4VD．灯泡L1和L2的电阻之比是4:15．下列有关欧姆定律的说法中错误的是（）A．对同一导体，通过导体的电流跟导体两端的电压成正比B．在电压不变时，导体的电阻越大，通过导体的电流越小C．在电压相同时，导体的电阻跟通过导体的电流成反比D．用不同的定值电阻研究电流和电压的关系，得到的结论都一样6．在如图所示电路中，闭合开关，当滑动变阻器的滑片向右移动时，电压表、电流表示数的变化情况是（）A．电压表的示数变大，电流表的示数变小B．电压表的示数变小，电流表的示数变大C．电压表、电流表的示数均变大D．电压表、电流表的示数均变小7．在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图象，下列说法正确的是A．导体乙的电阻是导体甲阻值的2倍B．当在导体甲的两端加1.5V的电压时，通过导体甲的电流为0.45AC．将甲、乙两导体串联后接到电压为2V的电源上时，通过两导体的电流为0.1AD ．将甲、乙两导体并联后接到电压为2V 的电源上时，干路的电流为0.5A8．如图甲所示是定值电阻R 和小灯泡L 的I -U 关系图像，子轩同学将这个电阻和小灯泡连接到如图乙所示的电路中，闭合开关，调节滑动变阻器的滑片P 到图乙所示位置，此时电压表示数为6V ，下列选项中错误的是（ ）A ．定值电阻R 的阻值为20ΩB ．此时灯丝的电阻值大于12ΩC ．电源电压大于8VD ．此时小灯泡与定值电阻两端的电压之比为1：3二、填空题9．当一个定值电阻两端的电压由8V 变为10V 时，通过电阻的电流增加了0.1A ，该电阻的阻值为 Ω；现有两个电阻1R 、2R 并联，通过它们的电流之比为121:3I I =:，则12:R R = ，若将1R 、2R 串联，则它们两端的电压之比为12:U U = 。
第十七章欧姆定律一、选择题(本题共8个小题,每小题3分,共24分,第1~6题为单项选择题,在每小题给出的四个选项中,只有一项符合题目要求,第7、8题为多项选择题,在每小题给出的四个选项中,至少有两项是符合题目要求的,全选对的得3分,选对但不全的得1分,选错或不选得0分)1.关于电流、电压和电阻,下列说法正确的是()A.只要将导体连入电路,电路中就有电流B.导体中通过的电流越大,它的电阻越小C.有电流通过的小灯泡,其两端不一定有电压D.导体两端电压越大,通过该导体的电流就越大2.将一段电阻丝接在6 V的电源上,测得通过它的电流为0.6 A。
若把该电阻丝改接在另一个电源上,测得通过它的电流为0.3 A。
则此时的电源电压和该电阻的阻值分别为()A.3 V 15 ΩB.3 V 10 ΩC.5 V 10 ΩD.5 V 15 Ω3.某同学用两节干电池串联起来作为电源,做伏安法测电阻的实验,因不慎将电流表和电压表相互接错了,如图所示,则开关闭合后,下列说法正确的是()A.电流表、电压表均被烧坏B.电流表、电压表不会被烧坏C.只有电流表被烧坏D.只有电压表被烧坏4.如图所示,电源电压保持不变,闭合开关S,滑动变阻器R2的滑片向右移动时,下列判断正确的是()A.电压表V的示数变大B.电流表A1的示数不变C.电流表A2的示数变大D.电压表V的示数变小5.如图所示是小明设计的模拟调光台灯电路。
闭合开关后,灯泡不亮,电流表无示数,电压表有示数,小明检查后发现有一处故障,该电路的故障可能是()A.电流表断路B.电压表短路C.铅笔芯断路D.灯泡断路甲乙丙第5题图第6题图6.如图甲所示是非接触式红外线测温枪,图乙是它的工作原理图,R0是定值电阻,R是红外线热敏电阻,其阻值随人体温度变化的图像如图丙所示。
闭合开关S后,对该电路分析正确的是()A.体温越高,R的阻值越大B.体温越高,电压表的示数越大C.体温越低,R两端的电压越小D.体温越低,通过R0的电流越大7.公路检查站的“地磅”可以检测货车是否超载。
第17章《欧姆定律》章节测试卷-2024-2025学年物理人教版9年级全一册一、填空题1．德国物理学家最先通过实验归纳出“一段导体中的电流，跟加在这段导体两端电压成正比，跟这段导体的电阻成反比”的定量关系；并以他的名字命名了物理量的单位。
2．如图所示，已知电流表A1的读数为0.1A，电流表A的读数为0.3A，则通过灯L2的电流为A，如果灯L2突然断路，电流表A示数，A1示数。
（选填“变大、变小或不变”）3．如图，电源电压恒为4.5V，R1＝5Ω，R2＝10Ω，当闭合开关后，两电表都有示数且保持稳定，乙电表的示数为。
4．如图所示，闭合开关S、S1，通过L1、L3的电流之比为1：4，电流表A1测量的电流，电流表A1的示数（选填“大于”“等于”或“小于”）A2的示数，两个电流表的两个量程为0~0.6A和0~3A，A1的指针偏转角度是A2一半，断开开关S1，发现A2的示数减少了0.2A，那么开关S、S1都闭合时，流过L2的电流为A。
5．R1、R2的电阻分别为5Ω和10Ω，把它们串联在电路中，相当于一个Ω的电阻。
R1和R2并联后，两端的电压之比是；通过R1、R2的电流之比是。
6．小聪用如图所示的电路探究“电流跟电阻的关系”。
将电阻R1=5Ω接入电路后，闭合开关，调节滑动变阻器的滑片，电压表的示数为U；用电阻R2=10Ω替换电阻R1后，实验中，应调节滑片，使电压表的示数为，则前后两次电流表示数之比为.7．R为压敏电阻，它的阻值与其所受压力的关系图象如图甲所示，可知R的阻值随它所受压力的增大而(选填“增大”“减小”或“不变”)。
现将R按如图乙所示接入电路中，电源电压恒为9V不变，R0为定值电阻。
闭合开关S，当R所受压力F为10N时，电压表的示数为3V；当R所受压力F为40N时，电压表的示数为6V，则此时R=Ω。
8．如图所示的电路中，电源两端电压不变，当甲乙都为电流表时，只闭合开关S1，此时甲乙两表的示数比是2∶3，R1与R2两个电阻的比值是；如果把甲乙全部换成电压表，再闭合S1和S2，则甲乙两表示数之比是。
第十七章欧姆定律17.1电流与电压和电阻的关系1. 电流、电压、电阻三兄弟相聚，少不了一番热闹，关于电流跟电压和电阻的关系，下列说法正确的是（）A．电阻越大，电流越小；电压越大，电流越大B．在电压不变的情况下，导体中的电流越大，导体的电阻越小C．在电阻一定的情况下，导体中的电流越大，导体两端的电压越大D．在电压一定的情况下，导体电阻越小，电流就越大2. 利用如图甲所示实验电路探究“通过导体的电流跟电压的关系”时：（1）需要个定值电阻。
（2）滑动变阻器的作用是．（3）利用实验数据作出的I- U关系图线，与图乙中的最接近．3. 如图所示是李华使用两节新干电池作电源连接的“电流跟电压、电阻关系”实验的电路图，闭合开关S，电流表、电压表可能出现的现象是（）A．电流表和电压表读数均为零B．电流表和电压表指针迅速发生最大偏转，电表损坏C．电流表示数为零，电压表示数为3 VD．电流表示数为0.4 A，电压表示数为3 V4. 小华用如图所示的电路探究电流与电阻的关系．已知电源电压为6 V，滑动变阻器R2的最大电阻为20 Ω，电阻R1为10 Ω．实验过程中，将滑动变阻器的滑片移到某一位置时，读出电阻R1两端电压为4 V，并读出了电流表此时的示数．紧接着小华想更换与电压表并联的电阻再做两次实验，可供选择的电阻有15 Ω、30 Ω、45 Ω和60 Ω各一个，为了保证实验成功，小华应选择的电阻是________Ω和________Ω．5.【科技前沿】教你如何检验矿泉水现在市场上一些不法商贩常用纯净水冒充价格较高的矿泉水对外出售，矿泉水中含有人体所需的多种矿物质，导电能力较强；纯净水是用自来水经过多层过滤后得到的饮用水，矿物质较少，导电能力较差．小明根据这两种水导电能力不同这一特点，设计了如图所示的装置，验证他家购买的水是不是矿泉水．（P、Q是相同的两根细长玻璃管．P内装满已知矿泉水，Q内装满待测的“矿泉水”）．【拓宽延伸】根据小明的这一装置，请你回答小明是怎样验证出是纯净水还是矿泉水的？17.2 欧姆定律1. 如图所示，电源电压保持不变，当滑动变阻器的滑片向右移动时，对电流表和电压的表示数变化判断正确的是（）A．电流表和电压表的示数都变小B．电流表示数变小，电压表示数变大C．电流表示数变小，电压表示数不变D．电流表示数变大，电压表示数不变2 已知甲、乙两地相距40 km，在甲、乙两地之间沿直线架设两条输电线，输电线每千米的电阻为0.2 Ω．现输电线在某处发生了短路，为确定短路位置，检修员在甲地利用电压表、电流表和电源接成如图所示电路进行测量．若电压表的示数为3.0 V，电流表的示数为0.5 A，则短路位置离甲地的距离为（）A．10 km B．15 km C．30 km D．40 km3.为了参加全国青少年创新大赛，小强运用所学电学知识设计了一个电子身高测量仪，如图所示，其中定值电阻R1=5 Ω，电源电压恒为4.5 V，滑动变阻器R2的规格为“15 Ω0.5 A”，电压表量程为0～3 V，电流表量程为0～0.6 A，（1）R1在电路中的作用是________．（2）当被测身高增加时，电压表的示数________（选填“变大”、“变小”或“不变”）．（3）当滑动变阻器R2接入电路的阻值是6.25 Ω时，电流表的示数为________A．【趣味链接】小明对风力的研究产生了浓厚的兴趣，于是和同学一起设计了一个“风力测试仪”，其原理图如图所示，他用的电源电压为12 V，R0为20 Ω，OB长为10 cm．AB长为20 cm，其为阻值为60 Ω的均匀电阻丝．OP为质量、电阻均不计的金属细杆，下端连接一个重为3 N的圆球P，金属细杆OP始终与电阻丝AB接触良好且无摩擦．闭合开关S，无风时，OP下垂并与电阻丝的B端接触；有风时，圆球P受风力作用，使金属细杆OP绕悬挂点O偏转，根据电流表示数的大小就可以得知风力的大小！好神奇!【拓宽创新】根据“风力测试仪”的原理，还需你解答下列问题：（1）无风时电流表示数是多少？（2）当金属细杆OP滑到AB中点时电路中的总电流是多少？17.3 电阻的测量1. 用“伏安法测电阻”的实验电路如图所示．如果考虑到电流表本身有一定的电阻（具有分压作用），电压表本身也有一定的电阻（具有分流作用），则下列判断中正确的是（）A．测量值等于电阻的实际值B．测量值小于电阻的实际值C．测量值大于电阻的实际值D．以上三种情况都有可能2. 小明同学在没有电压表或电流表的情况下，利用其中一个电表和定值电阻设计了以下几种测量出未知电阻Rx的电路图，其中不可行的方案是（）3. （多选）请你做法官，判断在用伏安法测电阻的实验中，下列做法有问题的是（）A．连接线路的过程中，开关应处于断开状态B．连接线路的过程中，滑动变阻器的滑片要放在最小电阻值的位置C．电流表与被测电路串联，电压表与被测电路并联D．试触时发现电流表的指针反方向偏转，电压表的指针正常偏转，此时断开电路将电池的正、负极对调即可4. 在测量小灯泡电阻的实验中，因缺少电压表，小军利用两个电流表和一个已知阻值为10 Ω的电阻R0，同样测出了小灯泡的电阻，原理如图甲所示．小军读出电流表A1的示数为0.3 A，电流表A2的示数如图乙所示，则小灯泡L两端的电压为________V，电阻为________Ω．5. 小明设计并连接了如图所示测量电阻的电路，所使用的电源为两节干电池．请指出他在电路设计或连接上存在的两个问题：（1）________________________________________________；（2）________________________________________________．【趣味链接】伏安法是用电压表并联来测量电阻两端的电压，用电流表串联来测量电阻通过的电流强度，但由于电表的内阻往往对测量结果有影响，所以这种方法常带来明显的系统误差．电压表和电流表有两种接法：外接法和内接法．所谓外接、内接，即为电流表接在电压表的外面或里面．【拓宽延伸】在用“伏安法”测电阻的实验中，已知电源电压为6 V，待测电阻Rx约为10 Ω，电流表有0～0.6 A和0～3 A两个量程，电压表有0～3 V和0～15 V两个量程，则电流表应选择________量程，电压表应选择________量程．17.4 欧姆定律在串、并联电路中的应用1. 如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中（）A．电流表A示数变大，电压表V2示数变小B．电流表A示数变大，电压表V1示数变小C．电压表V1示数变小，电压表V2示数变大D．电压表V1示数不变，电压表V2示数变大2. 如图所示，闭合开关S1，当S2由1掷到2时，电流表和电压表的示数变化情况是（）A．电流表示数变小，电压表示数变大B．电流表示数变小，电压表示数不变C．电流表示数变大，电压表示数不变D．电流表示数不变，电压表示数变小3. 如图所示是关于电阻A、B的I－U图像。
由图可知，电阻值较大的电阻是Ω。
若将A、B两电阻并联后接在电压为2 V的电源两端，则并联电路干路中的电流是A，此时电路总电阻值是Ω．4. 一种电工工具由一个小灯泡L和一个定值电阻R并联而成，通过L、R的电流跟其两端电压的关系如图所示。
由图可得定值电阻R的阻值为Ω；当把这个工具接在电压为2 V的电路两端时，L、R并联的总电阻是Ω．5.如图所示，AB两点间的总电压为20 V，五个电阻电阻值均为4 Ω，则电流表的示数为____________；电压表的示数为____________。
6. 如图所示电路，若甲、乙均为电流表，断开开关Ｓ，两电流表读数为Ｉ甲︰Ｉ乙＝２︰３，若甲、乙均为电压表，闭合开关S，则两电压表的读数Ｕ甲︰Ｕ乙＝．第十七章欧姆定律1. 光敏电阻的特点是有光照射它时阻值变小，如图所示是某小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻，R2为滑动变阻器，A、B间接监控装置，则（）A．当有人通过通道而遮蔽光线时，A、B间电压降低B．当有人通过通道而遮蔽光线时，A、B间电压升高C．当仅增大R2连入电路中的阻值时，通过R1的电流变大D．当仅增大R2连入电路中的阻值时，可降低A、B间的电压2. 电控调光玻璃能根据光照强度自动调节玻璃的透明度，其原理是：光照增强，光敏电阻Rx阻值变小，施加于玻璃两端的电压降低，玻璃透明度下降，反之则玻璃的透明度上升．若电源电压保持不变，R0是定值电阻，则下列电路图中符合要求的是（）3. 某兴趣小组为了研究火情监视装置，将热敏电阻Rt、警示灯L以及电压表和电流表组成如图所示电路，热敏电阻Rt的阻值随温度的升高而减少．闭合开关S后，当火情发生时，电流表的示数________（选填“变大”或“变小”），警示灯的亮度________（选填“变亮”或“变暗”）．（设电源电压及灯丝电阻不变）4. 有一种亮度可以调节的小台灯，其电路如图甲所示．电源电压为24 Ⅴ，灯泡L的额定电压为24 Ⅴ，通过灯泡L的电流跟其两端电压的关系如图乙所示．当灯泡正常发光时，灯丝的电阻为________Ω．调节滑动变阻器R，使灯泡的实际功率为3.6 W时，灯泡两端的电压是________Ⅴ，滑动变阻器R连入电路的阻值是________Ω．【趣味链接】油量表如图所示是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片是杠杆的一端，且受定位挡板限制只能在电阻上滑动．当油面在A处时，滑动变阻器的滑片恰好在最下端；当油面在B处时，滑动变阻器的滑片恰好在最上端．从油量表（由电流表改装而成）指针所指的刻度可以知道油箱内油面的高度．【拓宽延伸】现已知油的密度ρ=0.8×103 kg/m3，电源电压是6 V，定值电阻R’的阻值是12 Ω，当油面处在A处时，电流表示数为多少？。
