欧姆定律单元测试题

九年级物理第17章《欧姆定律》测试题一、选择题(本题共10小题，每小题4分，共40分)1．小刚用如图所示电路探究“一段电路中电流跟电阻的关系”。

在此实验过程中，当A、B 两点间的电阻由5 Ω更换为10 Ω后，为了探究上述问题，他应该采取的唯一操作是( )A.保持变阻器滑片不动B．将变阻器滑片适当向左移动C．将变阻器滑片适当向右移动D．适当增加电池的节数2．在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U-I关系图象，从图中可以看出R1与R2的大小关系是()A．R1＞R2B．R1＝R2C．R1＜R2D．无法确定3．教室内装有多盏电灯，每多开一盏电灯，则教室内电路的( )A．总电流增大B．总电压增大C．总电阻增大D．总电压、总电流都不变4．在如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，过一会儿，灯L突然变亮，电流表、电压表示数都变大。

该电路中可能出现的故障是( )A．电阻R短路B．电阻R断路C．灯L短路D．灯L断路5．科技节上开展电路设计活动，要求同时满足两个条件：①电路包含电源、开关、导线、两个电阻；②通过两个电阻的电流相等。

小柯设计的如图所示的电路中符合要求的是()A．只有甲符合B．只有乙符合C．甲、乙都符合D．甲、乙都不符合6．如图所示，R1是定值电阻，R2是滑动变阻器，电源电压保持不变，则以下说法正确的是( )A．R1与R2串联B.电压表只测R1两端的电压C．当P向b滑动时，电压表示数不变，电流表A2示数不变D．当P向b滑动时，两个电流表的示数都变小7．如图所示，电源电压保持不变，当开关S1、S2都闭合时，电流表的示数为0.5 A，电压表的示数为6 V；将电压表、电流表的位置互换，当开关S1断开、S2闭合时，电流表的示数为0.3 A，则( )A.R1＝8 Ω B．R2＝8 ΩC．R1＝20 Ω D．R2＝20 Ω8．甲、乙两地相距30 km，在甲、乙两地之间沿直线架设了两条输电线，已知输电线的电阻与其长度成正比，现输电线在某处发生了短路，为确定短路位置，甲地检修员先用如图所示的测量仪接入AB时，电流表的示数为0.2 A，乙地检修员再用相同的测量仪接入CD时，电流表的示数为0.3 A，则短路位置离甲地( )A．18 km B．15 km C．12 km D．10 km9．某同学设计了以下四种电路，其中电源电压不变且未知，R0是已知阻值的定值电阻。

欧姆定律单元测试题(含答案)（word）一、欧姆定律选择题1．在如图甲所示的电路中，当滑片P由b移到a的过程中，电压表示数U及滑动变阻器接入电路的电阻R0的变化情况如图乙所示，下列说法正确的（）A. 电阻R1的阻值为20ΩB. 滑片P移到b端时，R2两端的电压为6VC. 滑片P移到a端时，R1消耗的功率为0.2WD. 当滑片P移到中点时，通过R1的电流为0.3A【答案】 D【解析】【解答】图像是串联电路，根据乙图，当滑片在b端时，电压表示数最大为6V，则电源电压为6V，电压表测量R1的电压，R2两端电压为0，B不符合题意；当滑片在a 端，电压表示数最小，此时电压表为2V，滑动变阻器分压4V，滑变电阻为最大，电阻为20Ω，根据U1:U2=R1:R2，R1的阻值为10Ω，A不符合题意；滑片P在a端时，R1分压最小，为2V，此时R1的电功率为，C不符合题意；滑片P在中点时，电阻为10Ω，此时电路中的电流为， D符合题意。

故答案为：D.【分析】结合电压和滑动变阻器变化的图像，分析在不同电阻时对应不同电压，利用欧姆定律可以计算电流的大小，根据电压和电阻计算电功率的大小。

2．如图电路，电源电压不变，闭合开关S，当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻R1的功率为0.8W；当滑片P置于滑动变阻器R2的中点时，电压表的示数变化了1V．下列结果正确的是（）A. 电源电压为8VB. R1的阻值为20ΩC. 电路前后电流之比为1：3D. 电路总功率变化了1.2W【答案】 D【解析】【解答】解：（1）由电路图可知，R1与R2串联，电压表测滑动变阻器R2两端的电压，因串联电路中总电阻等于各分电阻之和，所以，当滑片在B处时，电路中的电流：I1＝，则滑动变阻器两端的电压：U2＝I1×R2＝ ×R2＝4V﹣﹣﹣﹣﹣﹣﹣①由图知，当滑片P置于滑动变阻器R2的中点时，滑动变阻器的电阻减小，由串联分压的规律可知，电压表的示数减小，即此时滑动变阻器两端电压为U2＝4V﹣1V＝3V，同理可得，此时滑动变阻器两端的电压：U2′＝ × ＝3V﹣﹣﹣﹣﹣﹣﹣﹣﹣②用①式比②式可得：＝，解得：R2＝2R1﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③将③代入①式可得：＝4V，解得：U＝6V，A不符合题意；（2）当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻两端的电压为U1＝6V﹣4V＝2V，此时定值电阻R1的功率为0.8W，即；P1＝＝＝0.8W，解得：R1＝5Ω，则R2＝2R1＝2×5Ω＝10Ω，B不符合题意；（3）电路前后电流之比为I1：I2＝：＝：＝，C不符合题意；（4）电路总功率变化了：△P＝P2总﹣P1总＝﹣＝﹣＝1.2W，D符合题意。

《欧姆定律》单元测试题一、单选题（本题包括10小题，每小题3分，共30分。

）1.电阻R 1、R 2并联接在电源上，下列说法正确的是( ) A ．并联电路的总电阻，等于各并联导体的电阻的倒数之和 B ．当R 1变大时，总电阻也变大 C ．电源电压变大时，总电阻也变大 D ．干路中的电流变大时，总电阻也变大2.几位同学学习了欧姆定律后，根据I =UR ，导出了R =UI ，于是他们提出了以下几种看法，你认为正确的是( )A ．导体电阻的大小跟通过导体的电流成反比B ．导体电阻的大小跟加在导体两端的电压成正比C ．导体电阻的大小跟通过导体的电流和加在导体两端的电压无关D ．导体两端不加电压时，导体的电阻为零3.用图所示的电路研究电流与电阻的关系时，将电阻R 由5Ω更换为10Ω，闭合开关，接下来的正确操作是( )A ．直接读出电压表和电流表的示数B ．保持R'的滑片P 位置不变，调高电源电压C ．将R'的滑片P 向左移动，使电流表的示数保持不变D ．将R'的滑片P 向右移动，使电压表的示数保持不变4.小华只有一块电流表，他想测出定值电阻Rx 的阻值，设计了如图所示的电路，电源两端的电压保持不变，定值电阻R 0=30Ω。

只闭合开关S 、S 1，电流表示数I 1=0.2A ；只闭合开关S 、S 2，电流表示数I 2=0.3A 。

则Rx 的阻值为( )A ．15ΩB ．20ΩC ．45ΩD ．60Ω5.在如图所示的电路中，电源电压为6V ，R 1=3Ω，R 2=6Ω,闭合开关S ，下列说法正确的是 ( )A ．通过R 1的电流为1AB ．R 1两端的电压为3VC ．干路中的电流为3AD ．电路的总电阻为9Ω6.在探究“电流与电阻的关系”实验中，小明根据实验数据在坐标纸上描点作出了I −1R 的关系图像，分析该图像可知( )A ．实验过程中，控制导体两端的电压为2V 不变B ．当导体中电流为0时，导体的电阻也为0C ．当导体的电阻为0.2Ω时，通过导体的电流为0.4AD ．当导体两端电压一定时，导体中的电流与导体的电阻成正比7.定值电阻R 1、R 2，它们I-U 图线如图所示，若R 1、R 2串联后的总电阻为R 串，并联后的总电阻为R 并，则关于R 串、R 并的I-U 图线所在的区域，下列说法中正确的是( )．A ．R 串在Ⅰ区域，R 并在Ⅲ区域B ．R 串在Ⅲ区域，R 并在Ⅰ区域C ．R 串在Ⅰ区域，R 并在Ⅱ区域D ．R 串在Ⅱ区域，R 并在Ⅲ区域8.在科学实验时，为了减小误差或寻找普遍规律，经常需要进行反复多次实验： ①“测量物体的长度”时，多次测量；②“研究杠杆的平衡”时，改变动力(臂)和阻力(臂)，多次测量； ③“研究串、并联电路的电流特点”时，换用不同定值电阻，多次测量；④“用电压表和电流表测导体的电阻”时，多次测量电阻两端电压和通过电阻的电流值； 上述实验中寻找普遍规律的是( ) A. ①② B. ①③ C. ②④ D. ②③9.如图所示,电源电压不变,闭合开关,当滑动变阻器滑片P 向左移动时,下列判断正确的是( )A ． 示数变大, 示数变小, 示数不变B ． 示数变大, 示数变小, 示数变大C ． 示数变小, 示数变大, 示数变小D ． 示数变小, 示数变小, 示数变大10.如图所示的电路中，闭合开关后一灯亮，另一灯不亮，电流表有示数，电压表无示数，其原因可能是( )A．L1短路B．L1断路C．L2短路D．L2断路二、填空题（本题包括7小题，每小题2分，共14分）11.如图所示的电路中，电源电压恒定，灯丝的电阻RL 不随温度变化，开关S1闭合，电流表的示数为I1，再闭合开关S2，小灯泡的亮度 (选填“变亮”、“变暗”或“不变”)，电流表的示数为I2，若I1:I2=2:3，则RL:R= 。

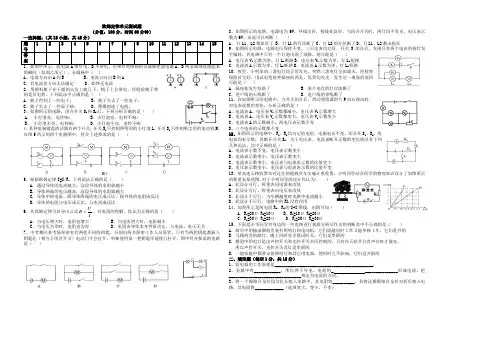

欧姆定律单元测试题（分值：100分，时间60分钟）的瞬间（如图乙所示），金属棒中（）A、电流方向由A到BB、电流方向由B到AC、有电流但方向无法确定D、始终无电流2、用塑料梳子在干燥的头发上梳几下，梳子上会带电，经检验梳子带的是负电荷。

下列说法中正确的是（）A、梳子得到了一些电子；B、梳子失去了一些电子；C、梳子失去了一些原子核；D、摩擦创造了电荷。

3、如图所示的电路，闭合开关S1和S2后，下列分析正确的是（）A、小灯泡亮，电铃响；B、小灯泡亮、电铃不响；B、小灯泡不亮、电铃响； D、小灯泡不亮、电铃不响4、某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M。

在图5所示的四个电路图中，符合上述要求的是（）5、根据欧姆定律I=U/R，下列说法正确的是（）A. 通过导体的电流越大，这段导体的电阻就越小B. 导体两端的电压越高，这段导体的电阻就越大C. 导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比D. 导体的电阻与电压成正比，与电流成反比6、从欧姆定律可以导出公式URI。

对电阻的理解．你认为正确的是（）A．当电压增大时，电阻也增大 B．当电流增大时，电阻减小C．当电压为零时，电阻也为零 D．电阻由导体本身性质决定，与电流、电压无关7、中考期间某考场保密室有两把不同的钥匙，分别由两名保密工作人员保管，只有当两把钥匙都插入钥匙孔（相当于闭合开关）电动门才会打开，单独使用某一把钥匙不能使门打开．图中符合要求的电路是（）8、如图所示的电路，电源电为6V，导线完好，接线处良好。

当闭合开关时，两灯均不发光，电压表示数为6V。

由此可以判断（）A、灯L1、L2都损坏了B、灯L1的灯丝断了C、灯L2的灯丝断了D、灯L1、L2都未损坏9、如图所示电路，电源电压保持不变，三只电表均完好．开关S闭合后，发现只有两个电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是（）A．电压表V1示数为零，灯L1断路B．电压表V1示数为零，灯L1短路C．电流表A示数为零，灯L2断路D．电流表A示数为零，灯L2短路10、夜里，小明家的三盏电灯均正常发光，突然三盏电灯全部熄灭，经检查保险丝完好，用试电笔检查插座的两孔，氖管均发光．发生这一现象的原因可能是（）A．插座处发生短路了 B．某个电灯的灯丝烧断了C．进户线的火线断了 D．进户线的零线断了11、在如图所示的电路中，当开关闭合后，滑动变阻器滑片P向右移动时，对电表读数的变化，分析正确的是（）A、电流表A、电压表V1示数都减小，电压表V2示数增大B、电流表A、电压表V1示数都变大，电压表V2示数变小C、电流表A的示数减小，两电压表示数不变D、三个电表的示数都不变12、如图所示的电路中，R1、R2均为定值电阻，电源电压不变，闭合开S1、S2，两电表均有示数；再断开开关S2．关于电压表、电流表断开示数的变化情况有下列几种说法，其中正确的是（）A、电流表示数不变，电压表示数变小B、电流表示数变小，电压表示数变大C、电流表示数变小，电压表与电流表示数的比值变大D、电压表示数变小，电压表与电流表示数的比值不变13、某高速公路收费站对过往的超载货车实施计重收费，小明同学结合所学的物理知识设计了如图所示的称重表原理图，对于小明同学的设计你认为（）A、此设计可行，称重表同电流表改装B、此设计可行，称重表由电压表改装C、此设计不可行，当车辆越重时电路中电流越小D、此设计不可行，电路中的R1没有作用14、如图所示是两电阻R1、R2的U-I图线，由图可知（）A．R1=20Ω R2=10Ω B．R1=10Ω R2=20ΩC．R1=30Ω R2=20Ω D．R1=20Ω R2=30Ω15、下面是小华同学对身边的一些电路进行观察分析后作出的判断其中不正确的是（）A．厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并的B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的C. 楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的D. 一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是并联的二、填空题（每空1分，共15分）1、验电器的工作原理是_____________________________________________.2、金属中有____________，所以善于导电。

最新欧姆定律单元测试题(含答案)经典一、欧姆定律选择题1．在如图所示的电路中，电源电压保持不变，当开关S由断开到闭合，电流表两次示数之比是1：5．闭合S后，R1与R2的阻值之比和电功率之比分别是（）A. 4：1；1：4B. 1：4；4：1C. 1：5；5：1D. 5：1；1：5【答案】 A【解析】【解答】解：当开关断开时，由欧姆定律可得：I1＝；当开关闭合时，通过R2的电流I2＝；则电流表的示数I＝I1+I2＝；由题意知：＝＝＝；则解得：5R2＝R1+R2；即＝；由功率公式P＝得：R1消耗的电功率P1＝；R2消耗的电功率P2＝；则功率之比：＝＝；故答案为：A【分析】当开关断开时，电路中只有R1接入，则由欧姆定律可得出电流与电阻的关系；当开关闭合后，两电阻并联，因电源电压不变，则可由欧姆定律可求得通过R2的电流，由并联电路的电流的规律可求得总电流与两电阻的关系；两电阻并联，则由功率公式P＝可求得功率关系。

2．某兴趣小组为了研究电子温控装置，连接成如图所示电路，R1为热敏电阻，热敏电阻的阻值随温度的升高而减小，闭合开关，当温度降低时，下列说法中正确的是（）A. 电压表V2和电流表A示数均变大B. 电压表V1和电流表A示数之比不变C. 电压表V2和电流表A的乘积不变D. 电压表V2变化量和电流表A变化量之比不变【答案】D【解析】【解答】解：由电路图可知，R1与R2并联后再与R0串联，电压表V1测并联部分的电压，电压表V2测R0两端的电压，电流表测干路中的电流．（1）因热敏电阻的阻值随温度的升高而减小，所以，当温度降低时，热敏电阻R1的阻值变大，并联部分的电阻变大，电路中的总电阻变大，由I= 可知，干路中的电流变小，即电流表A的示数变小，由U=IR可知，R0两端的电压变小，即电压表V2的示数变小，故A错误；由电压表V2示数变小、电流表A示数变小可知，电压表V2和电流表A的乘积变小，故C 错误；因串联电路中总电压等于各分电压之和，所以，并联部分的电压变大，即电压表V1的示数变大，由电压表V1的示数变大、电流表A示数变小可知，电压表V1和电流表A示数之比变大，故B错误；（2）设温度变化前后，干路中的电流分别为I1、I2，则电压表V2示数的变化量：△U2=I2R0﹣I1R0=（I2﹣I1）R0=△IR0，即 =R0，且R0的阻值不变，所以，电压表V2变化量和电流表A变化量之比不变，故D正确．故选D．【分析】由电路图可知，R1与R2并联后再与R0串联，电压表V1测并联部分的电压，电压表V2测R0两端的电压，电流表测电路中的电流．（1）根据热敏电阻阻值与温度的关系得出当温度降低时其阻值的变化，进一步可知并联部分的电阻变化和电路中总电阻的变化，根据欧姆定律可知电路中电流的变化和R0两端的电压变化，然后得出电压表V2和电流表A 的乘积变化；根据串联电路的电压特点和并联电路的电压特点可知电压表V1的示数变化，然后得出电压表V1和电流表A示数之比变化；（2）设出温度变化前后电路中的电流，根据欧姆定律得出电压表示数和电流表示数与R0的阻值关系，然后得出电压表V2变化量和电流表A变化量之比的变化．3．小华设计了一种输液提示器，能在护士站观察到药液量的变化。

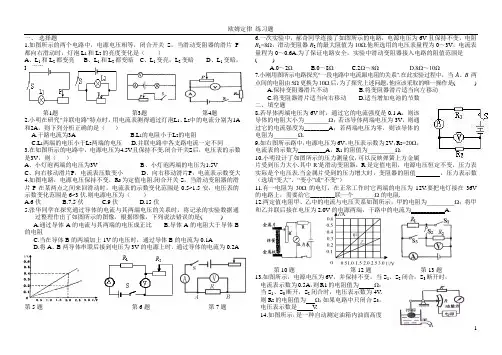

一、选择题1.如图所示的两个电路中，电源电压相等，闭合开关S，当滑动变阻器的滑片P 都向右滑动时，灯泡L1和L2的亮度变化是（）A、L1和L2都变亮B、L1和L2都变暗C、L1变亮，L2变暗D、L1变暗，L2不变第1题第3题第4题2.小明在研究“并联电路”特点时，用电流表测得通过灯泡L1、L2中的电流分别为1A 和2A，则下列分析正确的是（）A.干路电流为3AB.L1的电阻小于L2的电阻C.L1两端的电压小于L2两端的电压D.并联电路中各支路电流一定不同3.在如图所示的电路中，电源电压为4.5V且保持不变.闭合开关S后，电压表的示数是3V，则（）A、小灯泡两端的电压为3VB、小灯泡两端的电压为1.5VC、向右移动滑片P，电流表压数变小D、向右移动滑片P，电流表示数变大4.如图电路，电源电压保持不变，R0为定值电阻.闭合开关S，当滑动变阻器的滑片P在某两点之间来回滑动时，电流表的示数变化范围是0.5~1.5安，电压表的示数变化范围是6~3伏.则电源电压为（）A.6伏B.7.5伏C.9伏D.15伏5.张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法错误的是( )A.通过导体A的电流与其两端的电压成正比B.导体A的电阻大于导体B 的电阻C.当在导体B的两端加上1V的电压时，通过导体B的电流为0.1AD.将A、B两导体串联后接到电压为3V的电源上时，通过导体的电流为0.2A 第5题第6题第7题6.一次实验中，郝奇同学连接了如图所示的电路，电源电压为6V且保持不变，电阻R1=8Ω，滑动变阻器R2的最大阻值为10Ω.他所选用的电压表量程为0～3V，电流表量程为0～0.6A.为了保证电路安全，实验中滑动变阻器接入电路的阻值范围是( )A.0～2ΩB.0～8ΩC.2Ω～8ΩD.8Ω～10Ω7.小刚用图所示电路探究“一段电路中电流跟电阻的关系”.在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是( )A.保持变阻器滑片不动B.将变阻器滑片适当向左移动C.将变阻器滑片适当向右移动D.适当增加电池的节数二、填空题8.若导体两端电压为6V时，通过它的电流强度是0.1 A，则该导体的电阻大小为________Ω；若该导体两端电压为3V，则通过它的电流强度为________A；若两端电压为零，则该导体的电阻为________Ω.9.如右图所示路中，电源电压为6V，电压表示数为2V，R2=20Ω，电流表的示数为_________A，R1的阻值为_________Ω.10.小明设计了如图所示的压力测量仪，可以反映弹簧上方金属片受到压力大小.其中R′是滑动变阻器，R是定值电阻，电源电压恒定不变，压力表实际是个电压表.当金属片受到的压力增大时，变阻器的阻值，压力表示数（选填“变大”、“变小”或“不变”）11.有一电阻为30Ω的电灯，在正常工作时它两端的电压为12V.要把电灯接在36V 的电路上，需要给它________联一个_______Ω的电阻.12.两定值电阻甲、乙中的电流与电压关系如图所示，甲的电阻为_________Ω；将甲和乙并联后接在电压为2.0V的电源两端，干路中的电流为___________A.第10题第12题第13题13.如图所示，电源电压为6V，并保持不变，当S1、S2闭合，S3断开时，电流表示数为0.5A，则R1的电阻值为Ω；当S1、S3断开，S2闭合时，电压表示数为4V.则R2的电阻值为Ω；如果电路中只闭合S3，电压表示数是V.14.如图所示，是一种自动测定油箱内油面高度的装置.R 是滑动变阻器，它的金属片是杠杆的一端.从油量表(由电流表改装而成)指针所指的刻度，就可以知道油箱内油面的高度. （1）当油箱向外输油时，油量表的示数将 .（2）若图中电源电压为24V ，电流表的量程为0-0.6A ，滑动变阻器的最大值为80Ω，为了保证电流表不超量程，保护电阻R /的最小阻值应是 _Ω.三、计算题 15.如图所示，电源电压6V 不变，滑动变阻器R 1的最大阻值是20 ，当S 断开，把滑片P 滑至b 端时，电流表读数是0.2A ；当S 闭合，把滑片P 滑至a 端时，灯L 恰能正常发光，电流表读数是1A ，求R 2和灯泡L 的阻值.16、小舟和他的同学在探究电流与电阻的关系时,用到如下器材：电源1个，电流表，电压表各1只，不同阻值的定值电阻5Ω、10Ω、15Ω和20Ω各一个，滑动变阻器1只，开关1个，导线若干。

人教版九年级物理全一册《第十七章欧姆定律》单元测试卷（附含参考答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1．关于欧姆定律，下列说法中正确的是（）A．欧姆定律是通过推导得出的规律B．欧姆定律反映出了导体电阻跟电流和电压之间的关系C．欧姆定律中的I、U和R反映的是同一段电路中同一时刻的电流、电压和电阻关系D．由欧姆定律变形得U=IR，说明在导体电阻一定时，导体两端的电压U跟电流成正比2．如图所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动。

下列说法中正确的是（）A．电流表 A1的示数变大B．电压表V的示数变小C．电流表 A2与 A1的示数之差不变D．电压表V 与电流表A2的示数之比变小3．小明在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出如图所示的图像，分析图像，下列说法正确的是（）A．导体A两端的电压与其通过的电流成正比B．导体A和B的电阻之比为2︰1C．当导体B两端电压为0V时，导体B的电阻变为0ΩD．当导体A和B并联在电压为2V的电源上，电路中的总电流为0.6A4．某同学利用如图1所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图2所示的图象，以下有关叙述正确的是（）①该同学研究的是电流和电压的关系②实验中电压表的示数保持2.5V不变③滑动变阻器阻值变化范围为1∼5Ω④将Rx从10Ω换成5Ω后，应将滑片P向右移A．只有②③B．只有①②C．只有③④D．只有②④5．小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R0是定值电阻，R 是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子．油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起电流表的示数发生变化．下列说法中正确的是（）A．电流表示数变小时，表明油箱中的油量减少B．电流表示数变小时，电阻R0两端电压变大C．当油箱中的油量减少时，电流表示数变大D．当油箱中的油量减少时，变阻器R连入电路的电阻变小6．小伟给学校图书馆设计了一个测量空气湿度的电路图，如图甲所示，电源电压恒为6V，定值电阻R0的阻值为10Ω，湿敏电阻R的阻值随空气湿度H的变化关系图乙所示。

《欧姆定律》单元测试及答案一、选择题（每小题3分，共30分）1.根据欧姆定律I=U/R，下列说法正确的是（）A.通过导体的电流越大，这段导体的电阻就越小B.导体两端的电压越高，这段导体的电阻就越大C.导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比D.导体的电阻与电压成正比，与电流成反比2. 两个导体并联后的总电阻（）A.比每个导体的电阻都大B.比每个导体的电阻都小C.等于两个导体的电阻之和D.等于两个导体电阻的倒数之和3. 图7-1所示的电路中（电源电压不变），闭合开关S后，当滑动变阻器的滑片自左向右移动时，下列判断中正确的是（）A.电流表的示数不变，电压表的示数不变B.电流表的示数变大，电压表的示数变小C.电流表的示数变大，电压表的示数变大D.电流表的示数变小，电压表的示数不变4. 在“探究电流与电压的关系”的实验中，分别用R1、R2两个电阻进行了探究，并根据各自的实验数据绘制出如图7-2所示的I-U关系图像，从图中可以看出R1、R2的大小关系为（）A. R1＞R2B. R1＜R2C. R1=R3： D.不能确定5. 为了了解温度的变化情况，小王同学设计了图7-3所示的电路。

图中电源电压保持不变，R是定值电阻，Rt是热敏电阻，其阻值随温度的降低而增大，在该电路中，可以通过电流表或电压表示数的变化来判断温度的变化情况。

小王在连接好电路且闭合开关后做了以下的实验，往Rt上擦一些酒精，然后观察电表示数的变化情况。

他观察到的现象应该是（）A. A表和V表示数均变小B. A表示数变大，V表示数变小C. A表示数变小，V表示数变大D. A表和V表示数均变大6. 如图 7 -4所示，电源电压保持不变，电路中的电阻为R ，电流表的示数为I ，为使电流表的示数变为 3I ，则下列做法中正确的是（）A.串联一个阻值为12R的电阻B.并联一个阻值为2R的电阻C.将一个阻值为2R的电阻串联在电路中.D.将一个阻值为12R的电阻与电阻R并联7. 在图7 -5所示电路中，电源电压为5V , R 为滑动变阻器， L 为标有“ 5V ”字样的小灯泡（即灯泡正常发光时两端的电压为5V ）。

欧姆定律单元测试题(含答案)经典一、欧姆定律选择题1．如图所示的电路中，电源电压为20V，定值电阻为20Ω，滑动变阻器标有“30Ω 1A”字样，电压表选用的量程是0～15V，在该电路正常使用的情况下，则：（）A. 电路允许通过的最大电流为1AB. 电路消耗的最小功率为8WC. 电压表的最小示数为5VD. 滑动变阻器接入电路的最小阻值为10Ω【答案】 B【解析】【解答】由于电压表量程为“0～15V”，则当U R=15V时，.此时电流小于滑动变阻器的最大电流1A，所以电路中的最大电流为I max=I R =0.75A，故A错误.根据串联电路的电压特点可知：U滑min=U-U R=20V-15V=5V，根据欧姆定律得：；故D错误；当滑动变阻器全部连入电路时，则根据电阻的串联特点得：R总max=R+R滑=20Ω+30Ω=50Ω，所以，，根据欧姆定律得：电压表的最小示数U Rmin=I min R=0.4A×20Ω=8V，故C错误.电路消耗的最小功率P min=UI min=20V×0.4A=8W，故B正确.故答案为：B.【分析】（1）当电压表示数为15V时，根据算出电路中的电流，再与滑动变阻器上允许通过的最大电流相比较即可确定电路中的最大电流；（2）电路中电流最大时，滑动变阻器最值最小，根据算出滑动变阻器的最小阻值；（3）当滑动变阻器阻值最大时，电路中电流最小，根据欧姆定律求出电路中的最小电流，再根据U=IR求出电压表的示数；（4）根据P=UI算出电路消耗的最小功率.2．如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω0.5A”字样：滑动变阻器R2标有“20Ω1A”字样，电流表量程为0～0.6A，电压表量程为0～3V，闭合开关S，下列做法能够保证电路安全的是（）A. 电路中电流不超过B. 两端电压不超过3VC. 滑动变阻器连入电路的阻值在范围内变化D. 电路的总功率在范围内变化【答案】 D【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。

第十七章欧姆定律一、选择题1．关于公式R=U/I，下列说法正确的是（）A．电阻与电压成正比B．对同一导体，它两端的电压与通过它的电流之比是定值C．电阻的大小与电压、电流大小有关D．电阻与电流成反比2．如图是小明在探究电流与电阻关系的实验电路图，实验中将电阻R由20Ω换成10Ω的电阻后，下一步他将（）A．闭合开关，读出电流表和电压表的示数，并填入表格中B．闭合开关，将滑动变阻器的滑片向右移动到适当位置，使电压表的示数保持不变，读出电流表的示数，并填入表格中C．闭合开关，将滑动变阻器的滑片向左移动到适当位置，使电压表的示数保持不变，读出电流表的示数，并填入表格中D．以上步骤均不正确3．有甲、乙两个导体，当通过相同的电流时，甲两端的电压比乙两端的电压高，则两者的电阻相比（）A．R甲＞R乙B．R甲＝R乙C．R甲＜R乙D．无法判定4．阻值为3Ω与6Ω的电阻，将它们串联，其总电阻为R1；将它们并联，其总电阻为R2，则R1：R2等于（）A．2：1B．1：2C．2：9D．9：25．有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I﹣U图线如图所示。

如果R1、R2串联的总电阻为R，并联后的总电阻为R′．则关于R、R′的I﹣U图线所在的区域，下列说法中正确的是（）A．R1的阻值比R2大B．R在Ⅱ区域，R′在Ⅰ区域C．R在Ⅲ区域，R′在Ⅱ区域D．R在Ⅲ区域，R′在I区域6．如图所示，R1＝5Ω，R2＝10Ω，则电压表V1、V2示数之比是（）A．1：2B．2：1C．1：3D．3：17．如图所示，当开关S由闭合变为断开时，下列说法中不正确的是（）A．电路中的电流为零B．灯泡两端电压为零C．电灯的电阻为零D．电源两端的电压不为零8．如图所示电路中，电源电压保持不变，闭合开关S后，电路正常工作，过了一会儿，灯L变亮，两只电表中只有一只电表示数变大。

则下列判断正确的是（）A．R0短路，电流表示数变大B．R1断路，电压表示数变大C．R1断路，电流表示数变大D．R0短路，电压表示数变大9．热敏电阻的阻值是随环境温度的增大而减小的。

物理第十七章欧姆定律单元测试一、选择题1. 根据欧姆定律，下列说法正确的是（）A.通过导体的电流越大，这段导体的电阻就越小B.导体两端的电压越大，这段导体的电阻就越小C.导体的电阻与电压成正比，与电流成反比D.同一导体两端的电压越大，这段导体中的电流就越大2. 如图所示是研究电流与电压、电阻关系的电路图，实验分“保持电阻不变”和“保持电压不变”两步进行。

在“保持电压不变”这一步实验时应（）A.保持R2滑片的位置不动B.保持R1不变C.更换R1，并调节R2的滑片到适当位置，保持电压表示数不变D.保持电路中电流不变3. 在“探究电流与电压的关系”的实验中，分别用R1、R2两个电阻进行了探究，并根据各自的实验数据绘制出如图所示的I-U关系图像，从图中可以看出R1、R2的大小关系为( )A.R1>R2B.R1<R2C.R1＝R2D.不能确定4. 如图所示的电路中，电源电压保持不变。

闭合开关S，将滑动变阻器的滑片P向右移动时，下列说法正确的是（）A.电流表A的示数变小，电压表V2的示数变大B.电压表V1与电流表A的示数之比保持不变C.电流表A的示数变小，电压表V1的示数变大D.电压表V1与电压表V2的示数之和保持不变5. 在用“伏安法测电阻”时，所选择的电源电压为4.5V，被测电阻的阻值约为l0Ω，则选择电路时电压表、电流表的量程应为（）A.0～3V、0～3AB.0～3V、0～0.6AC.0～15V、0～3AD.0～15V、0～0.6A6. 在“伏安法测电阻”的实验中，滑动变阻器不能起的作用是（）A.改变电路中的电流B.改变被测电阻两端的电压C.改变被测电阻的阻值D.保护电路7. 在如图所示的电路中，电源电压保持不变。

闭合开关S后，向右移动滑片P。

下列说法中正确的是（）A.电压表的示数变大B.电压表的示数变小C.电流表A的示数变大D.电流表A的示数变小8. 如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作。

《欧姆定律》单元测试题(含答案) （word）一、欧姆定律选择题1．如图所示（甲）是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图（乙），由图象可知（）A. 电阻R0两端电压与通过R0的电流成正比B. R0的电阻值是10ΩC. 该电路最小功率0.05WD. 滑动变阻器R的电功率变化范围0﹣0.45W 【答案】D【解析】【解答】解：（1）因为电流随电压的变化图象为正比例函数图象，且呈一条直线，所以通过R0的电流与R0两端的电压成正比，由电压是产生电流的原因可知，不能说电阻R0两端电压与通过R0的电流成正比，故A错误；（2）当滑片位于b端时，电路为R0的简单电路，电压表测电源的电压，电路中的电流最大，由图乙可知，电源的电压U=3.0V，电路中的最大电流I大=0.6A，由I= 可得，R0的阻值：R0= = =5Ω，故B错误；（3）当滑片位于a端时接入电路中的电阻最大，电路中的电流最小，由图乙可知，电路中的最小电流I小=0.1A，电路中的总电阻：R总= = =30Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器的最大阻值：R大=R总﹣R0=30Ω﹣5Ω=25Ω，电路的最小功率：P小=UI小=3.0V×0.1A=0.3W，故C错误；（4）滑动变阻器接入电路中的电阻为0Ω时，消耗的功率为0W；当变阻器接入电路的电阻为R时，电路中的电流：I= = ，变阻器消耗电功率：P R=I2R=（）2R= == =，则当R=5Ω，变阻器消耗的电功率最大，P R大= =0.45W，所以，滑动变阻器R的电功率变化范围0～0.45W，故D正确．故选D．【分析】（1）由图象可知，R0两端的电压和电流关系是一个正比例函数图象，要注意电压是电流产生的原因；（2），当滑片位于b端时，电路为R0的简单电路，电压表测电源的电压，此时电路中的电流最大，根据图象读出电表的示数，利用欧姆定律求出R0的电阻值；（3）当滑片位于a端时，滑动变阻器的电阻完全接入电路中，电路中的电流最小，由图象读出电表的示数，根据P=UI求出电路中的最小功率；（4）滑动变阻器接入电路中的电阻为0Ω时，消耗的功率为0W；根据电阻的串联和欧姆定律表示出电路中的电流，根据P=I2R表示出滑动变阻器消耗的电功率，然后根据数学知识确定滑动变阻器消耗的最大功率，进一步得出滑动变阻器消耗电功率的变化．2．如图所示电路，电源电压恒为4.5V，定值电阻R0的阻值为10Ω，滑动变阻器的最大阻值为30Ω，电阻箱R x最大阻值为999.9Ω，电流表量程为0～0.6A，电压表量程为0～3V．闭合开关S，下列说法正确的是（）A. S1、S2均向左闭合，R x允许接入电路的最大阻值为20ΩB. S1、S2均向右闭合，电路允许消耗的最大功率为2.7WC. S1向左、S2向右闭合，R x允许接入电路的最大阻值为60ΩD. S1向右、S2向左闭合，只调R x使电流表示数减半后其阻值一定大于原来的2倍【答案】 D【解析】【解答】解：⑴闭合开关S，S1、S2均向左闭合时，R0、R x、滑动变阻器串联，电压表测R x两端的电压，电流表测电路中的电流，当滑动变阻器接入电路中的电阻最大且电压表的示数U x＝3V时，电阻箱R x接入电路中的电阻最大，因串联电路中总电压等于各分电压之和，所以，R0和滑动变阻器两端的电压之和：U0滑＝U﹣U x＝4.5V﹣3V＝1.5V，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I1＝＝＝0.0375A，R x允许接入电路的最大阻值：R x大＝＝＝80Ω，A不符合题意；⑵闭合开关S，S1、S2均向右闭合时，R0、R x、滑动变阻器串联，电压表测R0两端的电压，电流表测电路中的电流，当电压表的示数U0＝3V时，电路中的电流：I2＝＝＝0.3A，因串联电路中各处的电流相等，且电流表量程为0～0.6A，所以，电路中的最大电流为0.3A，则电路允许消耗的最大功率：P大＝UI2＝4.5V×0.3A＝1.35W，B不符合题意；⑶闭合开关S，S1向左、S2向右闭合时，R0、R x、滑动变阻器串联，电压表测R0和R x两端的电压，电流表测电路中的电流，当滑动变阻器接入电路中的电阻最大且电压表的示数U0x＝3V时，电阻箱R x接入电路中的电阻最大，此时滑动变阻器两端的电压：U滑＝U﹣U0x＝4.5V﹣3V＝1.5V，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I3＝＝＝0.05A，则R0和R x的最大总阻值：R总＝＝＝60Ω，所以，R x允许接入电路的最大阻值：R x大′＝R总﹣R0＝60Ω﹣10Ω＝50Ω，C不符合题意；⑷闭合开关S，S1向右、S2向左闭合，R0、R x、滑动变阻器串联，电压表被短路，电流表测电路中的电流，设此时电路的总电阻为R总′＝R x+R0+R滑，即R x＝R总′﹣R0﹣R滑，只调R x使电流表示数减半时，电路的总电阻R总″＝R x′+R0+R滑，即R x′＝R总″﹣R0﹣R滑，由R＝可知，只调R x使电流表示数减半时，电路的总电阻R总″＝2（R x+R0+R滑），则R x′﹣R x＝（R总″﹣R0﹣R滑）﹣（R总′﹣R0﹣R滑）＝R总″﹣R总′＝2（R x+R0+R滑）﹣（R x+R0+R滑）＝R x+R0+R滑＞R x，所以，R x′＞2R x，即只调R x使电流表示数减半后其阻值一定大于原来的2倍，D符合题意。

九年级物理上册《欧姆定律》单元测试卷(附答案)一、选择题(每题3分，共24分)1. 关于欧姆定律，下列说法中正确的是( )A．通过导体的电流跟该导体的电阻成正比，跟该导体两端的电压成反比B．当电压一定时，导体的电阻跟通过导体的电流成反比C．当通过导体的电流一定时，导体的电阻跟该导体两端的电压成正比D．当电阻一定时，通过导体的电流跟它两端的电压成正比2．如图所示，电源两端电压为3 V，R1＝5 Ω。

闭合开关S，电流表示数为0.1 A，下列说法正确的是( )A．通过R1的电流为0.6 AB．R2的电阻为25 ΩC．R2两端的电压为3 VD．R1两端的电压为2.5 V3．如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向左滑动的过程中，下列判断正确的是( )A．电压表示数变小B．灯泡变亮C．电流表示数变小D．电压表的示数与电流表的示数的比值变小4．如图所示，图甲是某款电子秤的外观图，图乙是它的原理图，表盘是由电压表改装而成的，下列判断正确的是( )A．物体质量越大，电子秤示数越大，电路中电流不变B．物体质量越大，电子秤示数越小，电路中电流不变C．物体质量越大，电子秤示数越大，电路中电流越大D．物体质量越大，电子秤示数越小，电路中电流越大5．如图是利用数字化电压—电流传感器测量电阻后绘出的不同电阻的U－I图像。

由图可知，以下判断正确的是( )A．R1＜R2＜R3B．R1＞R2＞R3C．R1＝R2＝R3D．无法比较R1、R2、R3大小6．如图所示电源电压不变，当开关S1闭合、S2断开时，电流表的示数为0.4 A；当S1和S2都闭合时，电流表的示数为1.6 A，则电阻R1与R2的比值为( ) A．1∶2 B．2∶1 C．1∶3 D．3∶17．如图所示，电源电压恒定。

当开关S1、S2闭合，甲、乙两表均为电压表时，两表示数之比U甲∶U乙＝5∶1；当开关S1闭合、S2断开，甲、乙两表均为电流表时，两表的示数之比为( )A．5∶4 B．3∶5 C．4∶5 D．4∶18．以下四种电路，电源电压不变且未知，R0是已知阻值的定值电阻，在不拆改电路的情况下，不能测出未知电阻R x阻值的电路是( )二、填空题(每空2分，共22分)9．有一个标有“2.5 V 0.3 A”字样的小灯泡，计算得到它的灯丝电阻是________Ω(结果保留一位小数)；但用欧姆表(测量电阻的仪表)测得的结果是2.5 Ω。

欧姆定律单元测试题(含答案)一、欧姆定律选择题1．根据欧姆定律公式I＝U/R，可变形得到R＝U/I、U＝IR下列说法中正确的是（）A. 由U＝IR可得：导体两端的电压与通过导体的电流成正比，与导体的电阻成反比B. 由R＝U/I可得：某段导体两端电压为0时，导体电阻为0C. 由R＝U/I可得：导体两端的电压跟通过导体电流的比值等于这段导体的电阻D. 由R＝U/I可得：导体的电阻跟导体两端的电压成正比，跟通过导体的电流成反比【答案】 C【解析】【解答】解：A、电压是产生电流的原因，没有电压不会产生电流，因此根据欧姆定律的内容正确的说法为：电阻一定时，导体中的电流与导体两端的电压成正比；当导体两端的电压一定时，通过导体的电流与导体的电阻成反比，A不符合题意；BD、电阻是导体本身的一种属性，与材料、长度、横截面积、温度有关，与导体两端的电压和通过的电流无关；某段导体两端电压为0时，导体的电阻不为0，BD不符合题意；C、由欧姆定律的变形公式R＝可知，导体电阻大小等于导体两端的电压跟通过导体电流的比值，C符合题意。

故答案为：C。

【分析】（1）欧姆定律的内容：一段导体中的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比。

（2）电阻是导体本身的一种属性，与材料、长度、横截面积、温度有关，与导体两端的电压和通过的电流无关。

2．如图所示，闭合开关，条形磁铁静止后，将滑动变阻器滑片P从左往右滑动的过程中，弹簧将（）A. 缩短B. 伸长C. 静止不动D. 先伸长后缩短【答案】B【解析】【解答】解：滑片从左往右滑动，滑动变阻器接入电路的电阻变小，电路中的电流变大，通电螺线管的磁性增强；根据图中电流方向结合安培定则可判断出：螺线管的上端为N极，下端为S极，此时根据磁极捡到相互作用：异名磁极相互吸引，所以螺线管对磁铁的吸引力增大，弹簧的长度变长。

故答案为：B。

【分析】根据滑动变阻器的使用方法确定电路中的电阻的变化，再根据欧姆定律确定电路中电流的变化；安培定则：用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管的北极（N极）.3．如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（）A. 甲、乙两元件的电流与电压都成正比B. 乙元件是一个定值电阻且阻值大小为10ΩC. 甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.3AD. 甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W【答案】 C【解析】【解答】解：AB、由图象可知，乙元件中电流与两端电压图象不是过原点直线，说明乙元件的电流与电压不成正比，即乙的电阻不是定值，故A、B错误；C、甲、乙并联在2V电源时，甲和乙电压都为2V，由图象可知，I甲=0.1A，I乙=0.2A，故干路电流I=I甲+I乙=0.1A+0.2A=0.3A，故C正确；D、甲、乙串联在电路中时，当电路电流为0.2A时，甲和乙电流都为0.2A，由图可知U甲=4V，所以甲的功率P甲=U甲I甲=4V×0.2A=0.8W，故D错误．故选C．【分析】（1）根据欧姆定律可知，电阻一定时，通过电阻的电流与两端的电压成正比，据此分析图象甲乙电阻的变化；（2）根据并联电路的电压特点结合图象读出对应的电流，再根据并联电路的电流特点得出干路电流；（3）根据串联电路的电流特点读出图象中对应的电压，根据P=UI计算甲的功率．4．如甲图所示的电路中，电源电压为8V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断错误的是（）A. R0的阻值是5ΩB. 电路的最大总功率12.8WC. R0的最小功率是1.6WD. 滑动变阻器最大阻值是35Ω【答案】 C【解析】【解答】解：由电路图可知，R0与R串联，电压表测变阻器R两端的电压，电流表测电路中的电流。

欧姆定律单元测试题(含答案)经典一、欧姆定律选择题1．如图所示的电路.电源电压保持不变.R1=10Ω.闭合开关S，滑动变阻器滑片P在最右端时.电流表的示散为0.25A；把滑片P移到中点时.电流表的示教为0.4A。

则下列选项正确的是（）A. 滑片P在最右端时.通过R1、R2的电流之比为5：8B. 滑片P在最右端时，R1、R2两端电压之比为3：1C. 滑动变阻器的最大阻值为40ΩD. 电源电压为10V【答案】 D【解析】【解答】闭合开关S，滑动变阻器滑片P在最右端时，定值电阻R1和变阻器R2串联，根据U总=I总R总得到：U总=0.25A×（10Ω+R2）①；当滑片P移到中点时，定值电阻R1和变阻器R2串联，根据U总=I总R总得到：U总=0.4A×（10Ω+ R2）②；解得：R2=30Ω，U总=10V，故C错误，D正确；滑片P在最右端时，定值电阻R1和变阻器R2串联；因为串联电路各处电流都相等，所以通过R1、R2的电流之比为 1：1，故A错误；串联电路中，电压与电阻成正比，那么R1、R2两端电压之比：U1：U2=R1：R2=10Ω：30Ω=1：3，故B错误。

故选D。

【分析】（1）闭合开关S，滑动变阻器滑片P在最右端时，定值电阻R1和变阻器R2串联；当滑片P移到中点时，定值电阻R1和变阻器R2串联；根据U总=I总R总列出方程组，然后计算得到变阻器的最大阻值和电源电压；（2）串联电路中各处电流都相等；（3）串联电路中，电压与电阻成正比。

2．灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化的关系如图甲所示．现把灯泡L接入如图乙所示的电路中，若电源电压为10V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（）A. 灯泡L正常发光时，电压表的示数为6VB. 当电流表示数为0.4A时，电压表的示数为9VC. 灯泡L的电阻值随电压表的示数的增大而增大D. 为了保证电路安全，整个电路消耗的最大功率为10W【答案】 B【解析】【解答】解：A、灯泡正常发光时的电压U L=6V，因为串联电路中总电压等于各分电压之和，所以，灯泡L正常发光时，电压表的示数：U R=U﹣U L=10V﹣6V=4V，故A错误；B、由图象可知，当I=0.4A时，U L=1V，所以U R=U﹣U L=10V﹣1V=9V．故B正确；C、灯泡的电阻随温度的升高而增大，即灯泡两端的电压越大时，实际功率越大，温度越高，电阻越大，因电压表的示数越大时，灯泡两端的电压越小，所以，灯泡的电阻随两端的电压增大而减小．故C错误；D、由图象可知，当灯泡正常发光（U L=6V）时，电路中的电流为1A＞0.6A，所以电路中的最大电流为I=0.6A，电路消耗的最大电功率P max=UI max=10V×0.6A=6W．故D错误．故选B．【分析】由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流；（1）灯泡正常发光时的电压和额定电压相等，根据欧姆定律求出电压表的示数；（2）根据图象读出当电流表示数为0.4A时，灯泡两端的电压，根据电阻的串联特点求出电压表的示数；（3）灯泡两端的电压越大时，实际功率越大，温度越高，电阻的越大，根据串联电路的电压特点可知电压表示数增大时灯泡两端的电压变化，进一步得出灯泡电阻与电压表示数之间的关系；（4）根据图象可知灯泡正常工作时的额定电流，并与电流表的量程相比较得出电路的最大电流，即可判断灯泡是否能正常工作；根据P=UI求出电路消耗的最大电功率．3．我国刑法规定，从201年5月1日起，驾驶员醉酒后驾车要负刑事责任．为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示．当接通电源时，下列说法正确的是（）A. 当酒精浓度减小时，R的阻值减少B. 当酒精浓度增大时，电压表的示数与电流表的示数的比值变大C. 当酒精浓度增大时，电压表的示数变大D. 当酒精浓度增大时，电流表的示数变小【答案】 C【解析】【解答】解：根据图象可知酒精气体的浓度越小传感器的电阻越大，故A错误；由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压，所以电压表的示数与电流表的示数的比值为定值电阻的阻值，它是不变的，故B错误；由题知，酒精气体传感器的电阻随酒精气体浓度的增大而减小，测试到的酒精气体浓度越大，酒精气体传感器的电阻越小，根据欧姆定律可知，电路电流越大，定值电阻两端的电压越大，即电压表示数越大；故C 正确；当酒精气体浓度增大时，酒精气体传感器的电阻减小，根据欧姆定律可知，电阻减小，电路电流增大，电流表示数增大，故D错误．故选C．【分析】由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压；根据图象可知酒精气体的浓度越小传感器的电阻越大，由欧姆定律可知电路中的电流的变化、定值电阻两端电压的变化，再由串联电路的电压特点可知传感器两端的电压变化．4．图是一种输液时所用报警电路：电源电压恒定，R为定值电阻，闭合开关S，贴在针口处的传感器M接触到从针口处漏出的药液后，其电阻R M发生变化，导致电压表的示数增大而触犯警报器（图中未画出）报警，则M接触药液后（）A. M的电阻R M变大B. 电路消耗的总功率变大C. 电压表与电流表的示数乘积不变D. 电压表与电流表的示数之比变大【答案】B【解析】【解答】解：由电路图可知，定值电阻R与传感器电阻M串联，电压表测R两端的电压，电流表测电路中的电流．由题意可知，M接触药液后，警报器报警，电压表V的示数增大，由I= 的变形式U=IR可知，电压表示数增大时，电路中的电流变大，即电流表的示数变大，则电压表与电流表的乘积变大，故C错误；由P=UI可知，电源电压不变时，电路消耗的总功率变大，故B正确；由R= 可知，电路中的总电阻变小，因串联电路中总电阻等于各分电压之和，所以，M的电阻R M变小，故A错误；由R= 可知，电压表V与电流表A的比值等于定值电阻R的阻值，则电压表与电流表的比值不变，故D错误．故选B．【分析】由电路图可知，定值电阻R与传感器电阻M串联，电压表测R两端的电压，电流表测电路中的电流．根据题意可知，M接触药液后，警报器报警，电压表V的示数增大，根据欧姆定律可知电路中电流的变化，进一步可知电压表V与电流表A的乘积变化；根据P=UI可知电路消耗总功率的变化，根据欧姆定律可知电路中总电阻的变化，根据电阻的串联可知M的电阻变化；根据欧姆定律结合定值电阻的阻值可知电压表V与电流表A的比值变化．5．如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响．下列说法正确的是（）A. 小灯泡变亮B. 电流表示数变大C. 电压表示数变小D. 电路的总功率不变【答案】D【解析】【解答】解：因电压表的内阻很大、在电路中相当于断路，所以，滑片移动时，接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，由I= 可知，电路中的电流不变，即电流表的示数不变，故B错误；因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，灯泡的实际功率不变，亮暗不变，故A错误；由P=UI可知，电路的总功率不变，故D正确；当滑片P向左移动时，电压表并联部分的电阻变大，由U=IR可知，电压表的示数变大，故C错误．故选D．【分析】根据电压表的内阻很大、在电路中相当于断路可知滑片移动时接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，进一步判断亮暗的变化，根据P=UI可知电路总功率的变化，根据滑片的移动可知滑片右侧部分电阻的变化，根据欧姆定律可知电压表示数的变化．6．如图所示的电路中,电源电压不变,开关s闭合,滑片P移动到b点时,R1消耗的功率为P1;滑片P移到小中点时,R1消耗的功率为 =2:9,滑片P在b点和在中点时，R2消耗的功率之比为（）A. 1:2B. 2:5C. 2:9D. 4:9【答案】D【解析】【解答】设滑片P移到变阻器b点和中点时电路中的电流分别为I1、I2；已知P1:P′1＝2:9,由P＝I2R可得：，设滑动变阻器R2的最大阻值为R，滑片P在中点和在b端时,R2消耗的功率之比： × ，故答案为：D.【分析】根据电路图可知,电阻R1与变阻器R2串联,电压表测量R1两端电压，电流表测量电路中的电流，结合电功率的计算方法P=I2R即可求得比值.7．如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变．闭合开关S 后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则下列判断错误的是（）A. 电源的电压为6VB. 电路的最大总功率为3.6WC. R2的电功率一直变大D. 图乙中D点是滑片位于中点时的状态【答案】 C【解析】【解答】 A、由于U-I图线可知，当滑片从a端移动到b端，滑动变阻器两端的电压增大了4V，定值电阻两端的电压减小了4V，电流也减小了0.4A，. 电源电压，不合题意；B、当电流为0.6A时，电路的最大功率为，不合题意 ;C、滑动变阻器全部接入分得4V电压，是电阻的2倍，根据串联分压，最大阻值是定值电阻的2倍. 当滑片处在中点，接入电路的阻值和定值电阻相等，分得电压应该是3V，符合题意；D、电阻 , 在D点时，它的阻值，所以，图中D点滑片位于中点，不合题意 .故答案为：C .【分析】A、从图乙读出定值电阻电压和电流的变化量，根据欧姆定律的变形公式计算电阻出定值电阻R1的阻值，再利用欧姆定律的变形公式U＝IR计算电源电压；B、根据电源电压和电路中的最大电流，利用公式P＝UI计算电路的最大功率；C、根据串联分压的原理分析R2阻值的变化情况；D、利用欧姆定律的变形公式计算出R2的最大阻值，再计算滑片在D点时的阻值，比较得出结论 .8．图甲是某电子秤的原理示意图，R1的阻值为100 Ω，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系如图乙所示，电源电压为6 V保持不变，则（）A. R2的阻值变化范围为0~1000 ΩB. 电路中电流的变化范围为0.1 A~0.6 AC. 电路中电流为0.02 A时，托盘内物体的质量为600 gD. 托盘内物体质量为400 g 时，电流表的示数为0.01 A沿此线折叠【答案】C【解析】【解答】A. 由图乙可知,压敏电阻R2的阻值变化范围为0∼500Ω，A不符合题意；B. 当托盘内物体的质量为零时,压敏电阻R2＝500Ω，则电路总电阻：R＝R1+R2＝100Ω+500Ω＝600Ω，此时电路中的电流：I＝＝0.01A，当托盘内物体的质量为1000g时,压敏电阻阻值是0Ω，则电路总电阻：R′＝R1+R′2＝100Ω+0Ω＝100Ω，此时电路中的电流：I′＝＝0.06A，所以，电路中电流的变化范围为0.01A∼0.06A，B不符合题意；C. 当电路中电流I1＝0.02A时，电路总电阻：R总＝＝300Ω，则压敏电阻R2的阻值：R2＝R总−R1＝300Ω−100Ω＝200Ω，由图乙可知,当R2＝200Ω时，托盘内物体的质量为600g，C符合题意；D. 当托盘内物体质量为400g时,由图乙可知,R2″＝300Ω时，则电路总电阻：R′总＝R1+R2″＝100Ω+300Ω＝400Ω，此时电路中的电流：I2＝＝0.015A，D不符合题意。

欧姆定律单元测试（含答案）一、填空题（每空1分，共30分）连接方式串联并联电路图电流特点电压特点总电阻分流分压1．滑动变阻器的制作原理是通过改变连入电路中的来改变的．为了使滑动变阻器对电路起到保护作用，一般将它联在电路中，并且通常在使用前将滑片调到的位置上．2．使用电压表时，如果被测电压超过了电压表的最大测量值，不仅测不出电压值，甚至会电压表．在不能预先估计被测电压的情况下，可以用法来判断被测电压是否超过量程．3．如图4，R1=15Ω、R2= 10Ω。

当R1增大到20Ω时，电压表示数将_______，若将R1除去，电压表示数将_________，电流表示数__________。

（填增大、不变、减小）4．甲乙两个电阻的阻值分别为4Ω和8Ω，若将它们串联后接在12V的电源两端（电源电压保持不变），则通过甲电阻的电流是＿＿＿A，乙电阻两端的电压是V.5．下表列出了一些材料制成的长1m、横截面积为1mm2的导线在20℃时的电阻值．导线银铜铝钨铁锰铜合金镍铬合金电阻R/Ω0．016 0．017 0．027 0．052 0．096 0．44 1．1根据表中数据回答：假如让你架设一条输电线路，在铝线和铁线之间，你L 1L 2图6-54应选用 ；假如要选用一根金属丝来做滑动变阻器的电阻丝，在镍铬合金和锰铜丝之间，你应选用 ．6．两个定值电阻上分别标有“20Ω，1A”和“20Ω，0．5A”字样，将两定值电阻串联起来接在某一电路中，则该电路两端所加的最大电压为 ；若将两定值电阻并联起来接在某一电路中，则该电路两端所加的最大电压为 ．7．有两个电阻之比R 1：R 2=2：5，把它们串联在电路中，通过它们的电流强度之比I 1：I 2= ，加在它们的两端电压之比U 1：U 2= ；如果把它们并联在电路中，通过它们的电流之比I 1：I 2= ，加在它们两端的电压之比是U 1：U 2= ．8．某用电器的电阻是120Ω，要使电路中的总电流的1/5通过这个用电器，就跟这个用电器并联一个 Ω的电阻；若要使用电器两端的电压是总电压的1/5，则应跟这个用电器串联一个 Ω的电阻．9．触电时有电流通过人体，通过人体电流的大小取决于 和 ，经验证明：只有 的电压才是安全的． 二．选择题（每小题2分，共36分）1．关于电流表和电压表能否直接连到电源两极上的下列说法中，正确的是（ ）A ．电流表可以，电压表不可以B ．两种电表都可以C ．电流表不可以，电压表可以D ．两种电表都不可以2．学生实验用的电压表，当使用“+”和“15”两个接线柱时，电压表的量程和最小刻度值分别是（ ）A ．15V ，0.5VB ．15V ，1VC ．3V ，0.1VD ．3V ，0.05V 3．如图6-54所示，将电压表先后并接在AB 处、BC 处、AC 处，当开关S 闭合后，电压表读数最大时，是接在（ ）A ．AC 处B ．AB 处C ．BC 处D ．三处一样大 4．一部录音机要求电源电压是9伏，若用干电池作电源，则需要将（ ）A ．6节干电池并联B ．6节干电池串联C ．3节干电池并联D ．3节干电池串联R b5．在如图6-55所示的电路中，电池的电压为12V，滑动变阻器R的最大阻值是50Ω，电阻R1的阻值为10Ω．当变阻器的p端从a端滑向b端时，电流表的变化范围是（）A．0.24A～0.2A B．0.2A～0.24AC．0.2A～1.2A D．1.2A～0.2A6．下面说法正确的是（）A．电路断开后，电路中的电流为零，因此电源电压也为零B．电路两端只要有电压，电路中就一定有电流C．电压表有一定的量程，使用时选择的量程越大越好D．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等7．白炽灯泡的灯丝断开后，可把断头搭接起来继续使用，这时灯丝的（）A．电阻变大，电流减小B．电阻变小，电流增大C．电阻和电流都增大D．电阻和电流都减小8．发生电火灾后，产生应该做的是（）A．用水灭火 B.用灭火器灭火C．用砂子灭火 D.切断电源并拔打119火警电话9．如图6-56所示电路中电源电压不变，当S闭合，且滑片P向左滑动时，各电表示数的变化情况是：（）A．A1表读数不变、A2表读数变小、V表读数变小B．A1表读数变大、A2表读数变大、V表读数不变C．A1表读数变小、A2表读数变大、V表读数变大D．A1表读数不变、A2表读数变大、V表读数不变10．教室里装有多盏电灯，每多开一盏灯，则教室内电路的（）A．总电阻增大B．总电压增大C．总电流增大D．总电压、总电流都不变11．张弛同学在做“用变阻器改变灯的亮度”的实验时，她将一只小灯泡与滑动变阻器及开关串联后接在电源上，但闭合开关后无论怎样移动滑动变阻器的滑片，灯都不亮，为了检查电路故障，她另取一只电压表将表分别与小灯泡、开关并联时，表的指针均不动；将表与滑动变阻器并联时，表的指针明显偏转．则电路故障可能是（）A ．电源没电了B ．小灯泡处开路C ．滑动变阻器处开路D ．开关处开路12、在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是 ( ) A ．改变电路中的电流 B ．改变被测电阻两端的电压 C ．改变被测电阻的阻值 D ．保护电路13．小宁的探究小组在练习使用电压表时，军军把电压表接成了如图2-2所示的电路．当闭合开关时所发生的现象是：（ ）Ａ．灯泡亮、电压表有示数 Ｂ．灯泡亮、电压表无示数 Ｃ．灯泡不亮、电压表有示数 Ｄ．灯泡不亮、电压表无示数14．两只电阻组成串联电路，R 1与R 2两端电压之比是4:1，若将这两只电阻并联，其电流之比：（ ）A ． 4:1B ．3:1C ．1:3D ．1:415．一段导体两端的电压为4V 时，导体中的电流为1A ，如果将两端的电压减少到2V 时，导体中的电流变为（ ） A ．0.25A B ．0.5A C ．2A D ．3A16、如图15－2所示，已知电阻R 1=3Ω、R 2=6Ω，电流表A 的示数是0.6A ，则电流表A 1的示数（ ）A ．0.6AB ．0.4AC ．0.2AD ．0.1A 17．如图15－12所示，AB 和BC 是由同种材料制成的长度相同、 横截面积不同的两段导体，将它们串联后连入电路中，比较这两段导体两端的电压及通过它们的电流的大小，有（ ） A ．AB BC U U >，AB BC I I < B ．AB BC U U <，AB BC I I = C ．AB BC U U >，AB BC I I = D ．AB BC U U =，AB BC I I <18．如图15－15所示的电路中，闭合S, 当开关 S 1从断开到闭合的过程中，下列说法中正确的是（ ）A ．S 1 闭合后电流表 A 1、A 2示数相等B ．S 1 闭合后电流表 A 1的示数比 A 2大C ．S 1 闭合后电流表 A 1、A 2示数大小无法判断D ．S 1 闭合后电流表 A 1的示数比A 2小B AC三、实验题1．在“用电压表和电流表测电阻的实验”中，⑴实验的原理是： （2）、这叫 法测电阻。

欧姆定律单元测试题一.选择题（每小题只有一个正确选项，每小题3分，共30分）1.由公式I=U/R变形得R=U/I，对此下列说法正确的是（）A.加在导体两端的电压越大，则导体的电阻越大B.通过导体的电流越大，则导体的电阻越大C.导体的电阻跟导体两端的电压和通过导体的电流无关D.当导体两端的电压为零时，导体的电阻也为零2.电工师傅在修理电器时，急需一只阻值为8Ω的电阻，但手边只有阻值为2Ω、5Ω、10Ω、40Ω的电阻各一只，能帮助他解决这一问题的做法是（）A．将2Ω和5Ω的电阻串联B．将2Ω和10Ω的电阻串联C．将5Ω和40Ω的电阻并联D．将10Ω和40Ω的电阻并联3.如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，这两段导体两端的电压及通过它们的电流的大小关系正确的是（）A．UAB＞UBC IAB＝IBCB．UAB＜UBC IAB＝IBCC．UAB＞UBC IAB＜IBCD．UAB＝UBC IAB＜IBC4. 下列四幅图中，符合安全用电原则的是（）5、如图滑动变阻器的电阻为200Ω，R2的电阻为50Ω，电源电压为10V保持不变，当滑动变阻器的滑片从a滑到b时，电压表的读数变化范围是：（）A、2V～0；B、10V～0V；C、10V～2V；D、5V～1V。

6、安全用电的常识之一就是不要靠近高压电．但是，两爪站在高压线上的鸟却不会发生触电事故，这是因为( )(A)鸟爪上的角质层不导电．(B)鸟爪很干燥．(C)电线上有绝缘层．( D)鸟的两爪间的电压很低．7. 如图所示电路，电源电压为3V.当开关S闭合时，却只有一只灯泡发光，且电压表示数为3V.由这—现象可以判断电路的故障是( )A.灯Ll短路B.灯L2短路C.灯Ll开路D.灯L2开路8.某高速公路收费站对过往的超载货车实施计重收费，小明同学结合所学的物理知识设计了如图所示的称重表原理图，对于小明同学的设计你认为( )A、此设计可行，称重表同电流表改装B、此设计可行，称重表由电压表改装C、此设计不可行，当车辆越重时电路中电流越小D、此设计不可行，电路中的R1没有作用9.如图所示的电路中，电源两端的电压保持不变。
