第一章电力电子器件1.1 使晶闸管导通的条件是什么?答:使晶闸管导通的条件是:晶闸管承受正相阳极电压,并在门极施加触发电流(脉冲)。
或者U AK >0且U GK>01.2 维持晶闸管导通的条件是什么?怎样才能使晶闸管由导通变为关断?答:维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流,即维持电流。
1.3 图1-43中阴影部分为晶闸管处于通态区间的电流波形,各波形的电流最大值均为I m ,试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I1、I2、I3。
解:a) I d1=Im2717.0)122(2Im)(sinIm214≈+=⎰πωπππtI1=Im4767.021432Im)()sin(Im2142≈+=⎰πϖπππwtdtb) I d2=Im5434.0)122(2Im)(sinIm14=+=⎰wtd tππϖπI2=Im6741.021432Im2)()sin(Im142≈+=⎰πϖπππwtdtc) I d3=⎰=2Im41)(Im21πωπtdI3=Im21)(Im2122=⎰tdωππ1.4.上题中如果不考虑安全裕量,问100A的晶阐管能送出的平均电流I d1、I d2、I d3各为多少?这时,相应的电流最大值I m1、I m2、I m3各为多少?解:额定电流I T(AV)=100A的晶闸管,允许的电流有效值I=157A,由上题计算结果知a) I m135.3294767.0≈≈I A, I d1≈0.2717I m1≈89.48A b) I m2,90.2326741.0A I ≈≈ I d2A I m 56.1265434.02≈≈ c) I m3=2I=314I d3=5.78413=m I1.5.GTO 和普通晶闸管同为PNPN 结构,为什么GTO 能够自关断,而普通晶闸管不能? 答:GTO 和普通晶阐管同为PNPN 结构,由P1N1P2和N1P2N2构成两个晶体管V1、V2,分别具有共基极电流增益1α和2α,由普通晶阐管的分析可得,121=+αα是器件临界导通的条件。
第一章 电力电子器件1、电力电子器件一般工作在( 开关状态 ) 。
2、按照器件能够被控制电路信号所控制的程度,分为以下三类: ( 半控型器件)、(全控型器件)、(不可控器件)。
3、半控型电力电子器件控制极只能控制器件的( 导通 ),而不能控制器件的( 关断 )4、电力二极管的主要类型有( 普通二极管 ),( 快恢复二极管 )和(肖特基二极管)5、晶闸管的三极为( 阳极 )、 ( 阴极 )、( 门极 )。
6、晶闸管是硅晶体闸流管的简称,常用的外形有( 螺栓型 )与( 平板型 )。
7、晶闸管一般工作在( 开关 )状态。
晶闸管由( 四 )层半导体构成;有( 3 )个PN 结。
8、晶闸管的电气符号是A AG G K Kb)c)a)A GK K G A P 1N 1P 2N 2J 1J 2J 3 。
9、晶闸管导通的条件是在 ( 阳 )极加正向电压,在 ( 门 )极加正向触发电压。
10、给晶闸管阳极加上一定的( 正向 )电压;在门极加上( 正向门极 )电压,并形成足够的( 门极触发 )电流,晶闸管才能导通。
11、晶闸管的非正常导通方式有 ( 硬导通 ) 和 ( 误导通 ) 两种。
12、晶闸管在触发开通过程中,当阳极电流小于( 擎住 )电流之前,如去掉( 触发 )脉冲,晶闸管又会关断。
13、要使晶闸管重新关断,必须将( 阳极 )电流减小到低于( 维持 )电流。
14、同一晶闸管,维持电流I H 与掣住电流I L 在数值大小上有I L ( 大于 )I H 。
15、晶闸管的额定电流是指( 平均 )值;。
16、由波形系数可知,晶闸管在额定情况下的有效值电流I T 等于( 1.57 )倍I T (AV ),如果I T (AV )=100安培,则它允许的有效电流为( 157 )安培。
通常在选择晶闸管时还要留出 (1.5~2 )倍的裕量。
17、型号为KP100-8的晶闸管表示其额定电压为 ( 800 ) 伏额定有效电流为( 100 ) 安。
电力电子技术试题第1章电力电子器件1.电力电子器件一般工作在__开关__状态.2.在通常情况下,电力电子器件功率损耗主要为__通态损耗__,而当器件开关频率较高时,功率损耗主要为__开关损耗__。
3.电力电子器件组成的系统,一般由__控制电路__、_驱动电路_、_主电路_三部分组成,由于电路中存在电压和电流的过冲,往往需添加_保护电路__。
4.按内部电子和空穴两种载流子参与导电的情况,电力电子器件可分为_单极型器件_、_双极型器件_、_复合型器件_三类。
5。
电力二极管的工作特性可概括为_承受正向电压导通,承受反相电压截止_。
6.电力二极管的主要类型有_普通二极管_、_快恢复二极管_、_肖特基二极管_。
7.肖特基二极管的开关损耗_小于_快恢复二极管的开关损耗。
8。
晶闸管的基本工作特性可概括为__正向电压门极有触发则导通、反向电压则截止__。
9。
对同一晶闸管,维持电流IH与擎住电流I L在数值大小上有I L__大于__IH。
10.晶闸管断态不重复电压UDSM与转折电压Ubo数值大小上应为,UDSM_大于__Ubo。
11。
逆导晶闸管是将_二极管_与晶闸管_反并联_(如何连接)在同一管芯上的功率集成器件。
12.GTO的__多元集成__结构是为了便于实现门极控制关断而设计的.13.MOSFET的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系,其中前者的截止区对应后者的_截止区_、前者的饱和区对应后者的__放大区__、前者的非饱和区对应后者的_饱和区__.14.电力MOSFET的通态电阻具有__正__温度系数.15。
IGBT 的开启电压UGE(th)随温度升高而_略有下降__,开关速度__小于__电力MOSFET 。
16。
按照驱动电路加在电力电子器件控制端和公共端之间的性质,可将电力电子器件分为_电压驱动型_和_电流驱动型_两类。
17.IGBT的通态压降在1/2或1/3额定电流以下区段具有__负___温度系数,在1/2或1/3额定电流以上区段具有__正___温度系数。
(第一章电力电子器件)电力电子技术——使用电力电子器件对电能进行变换和控制的技术,即应用于电力领域的电子技术。
电力电子器件——可直接用于处理电能的主电路中,实现电能的变换或控制的电子器件。
主电路——在电气设备或电力系统中,直接承担电能的变换或控制任务的电路。
半导体器件采用的主要材料是硅【电力电子器件的特征】1处理电功率的能力非常大,一般远大于处理信息的电子器件。
2电力电子器件一般都工作在开关状态。
3电力电子器件往往需要由信息电子电路来控制和驱动。
4电力电子器件自身的功率损耗远大于信息电子器件,一般都要安装散热器。
电力电子系统:由控制电路、保护电路、驱动电路和以电力电子器件为核心的主电路组成。
【电力电子器件的分类】1)按照器件能够被控制电路信号所控制的程度,可分为三类:半控型器件——通过控制信号可以控制其导通而不能控制其关断。
例:晶闸管全控型器件——通过控制信号既可控制其导通又可控制其关断,又称自关断器件。
如IGBT、Power MOSFET、GTO、BJT。
不可控器件——不能用控制信号来控制其通断,因此也就不需要驱动电路。
如电力二极管。
2)按照驱动电路信号的性质,可分为两类:电流驱动型,电压驱动型【电力二极管】PN结的单向导电性就是二极管的基本原理静态特性——主要是指其伏安特性动态特性——由于结电容的存在,电力二极管在通态与断态之间转换时,需经历一个过渡过程。
在此过渡过程中,其电压-电流特性随时间而变化,这就是电力二极管的动态特性,且专指反映通态和断态之间转换过程的开关特性。
正向平均电流I F(AV):即额定电流,指电力二极管长期运行时,在指定的管壳温度和散热条件下,其允许流过的最大工频正弦半波电流的平均值。
正向平均电流I F(AV)的对应的有效值为1.57I F(AV) 【晶闸管】内部结构: 是PNPN四层半导体结构。
P1区引出阳极A,N2区引出阴极K,P2区引出门极G。
四个区形成三个PN结:J1、J2、J3。

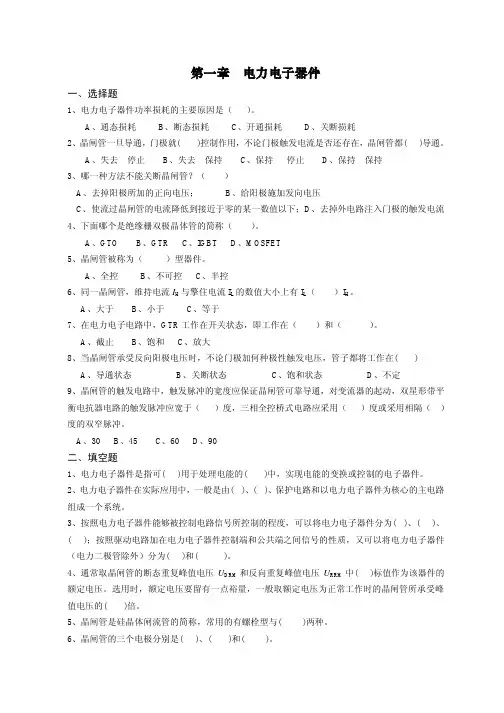

第一章电力电子器件一、本章主要)。
A 晶闸管属于电流驱动双极型器件 C 晶闸管触发导通后,门极就失去了控制作用B 晶闸管具有单向导电性 D 晶闸管的擎住电流大于维持电流【答案】A、B、C、D【解析】本题主要考察对晶闸管特性的熟悉程度,四个选项的描述均正确。
A 选项考察晶闸管的分类;B选项考察半导体器件的特点;C选项考察晶闸管的开关特性;D 选项考察晶闸管的主要参数例1-2 双向晶闸管的额定电流是以()定义的;GTO的额定电流是以()定义的。
A 平均值B 有效值C 最大值D 瞬时值【答案】B,C【解析】本题主要考察双向晶闸管与GTO额定电流的定义,双向晶闸管的正向伏安特性与反向伏安特性相同,用于交流电路中,其额定电流是以有效值定义的。
GTO的阳极电流如过大,可能会出现无法由门极控制关断的情况,因此其额定电流是以最大可关断阳极电流定义的。
例1-3 下列电力电子器件中,存在电导调制效应的是()。
A GTOB GTRC PowerMOSFETD IGBT【答案】A、B、D【解析】本题主要考察对电导调制效应的理解,电导调制效应仅在双极型器件中起作用,单极型器件仅有一种载流子参与导电,因此不存在电导调制效应。
题目中所列选项仅PowerMOSFET为单极型器件,故为排除项。
例1-4 下列电力电子器件中,电流容量最大的是();开关频率最高的是()。
A GTOB GTRC PowerMOSFETD IGBT【答案】A,C【解析】本题主要考察全控型电力电子器件的特点,GTO导通时饱和程度较深,适用于高压大容量场合,PowerMOSFET属于单极型器件,没有少子的存储效应,因此开关速度较快,适用于高频电路。
例1-5 下列电力电子器件中,()的驱动功率较小。
A SCRB GTOC GTRD IGBT【答案】D【解析】本题主要考察对电压型驱动电路与电流型驱动电路的区别,电压型驱动电路的输入阻抗高,要求的驱动功率小,驱动电路简单,上述器件中仅有IGBT为电压驱动型器件。
第1章电力电子器件
填空题:
1.电力电子器件一般工作在________状态。
(开关)
2.在通常情况下,电力电子器件功率损耗主要为________,而当器件开关频率较高时,功率损耗主要为________。
(通态损耗、开关损耗)
3.电力电子器件组成的系统,一般由________、________、________三部分组成,由于电路中存在电压和电流的过冲,往往需添加________。
(控制电路、驱动电路、主电路、保护电路)
4.按内部电子和空穴两种载流子参与导电的情况,电力电子器件可分为________ 、________ 、________三类。
(单极性器件、双极性器件、复合性器件)
5.电力二极管的工作特性可概括为________。
(单向导电)
6.电力二极管的主要类型有________、________、________。
(普通二极管、肖特基势垒二极管、快恢复二极管)
7.晶闸管的基本工作特性可概括为正向有触发则导通、反向截止。
8.逆导晶闸管是将________与晶闸管________(如何连接)在同一管芯上的功率集成器件。
(二极管、反并联)
9.GTO的________结构是为了便于实现门极控制关断而设计的。
(多元集成)
10.功率晶体管GTR从高电压小电流向低电压大电流跃变的现象称为________ 。
(二次击穿)
11.按照驱动电路加在电力电子器件控制端和公共端之间的性质,可将电力电子器件分为________和________两类。
(电压驱动型、电流驱动型)
12.在如下器件:电力二极管(Power Diode)、晶闸管(SCR)、门极可关断晶闸管(GTO)、电力晶体管(GTR)、电力场效应管(电力MOSFET)、绝缘栅双极型晶体管(IGBT)中,属于不可控器件的是________,属于半控型器件的是________,属于全控型器件的是________;属于单极型电力电子器件的有__电力MOSFET ,属于双极型器件的有__ Power Diode、SCR、GTO、GTR、,属于复合型电力电子器件得有IGBT。
简答题:
1.电力电子器件是如何定义和分类的?同处理信息的电子器件相比,它的特点是什么?答案:P8
2.维持晶闸管导通的条件是什么?怎样才能使晶闸管由导通变为关断?
答案:维持晶闸管导通的条件:正向电流大于维持电流;
使晶闸管由导通变为关断:(1)使正向电流小于于维持电流;(2)加反向电压。
3.流经晶闸管的电流波形如题图1-41所示,电流波形的最大值I m。
试计算电流波形的
平均值、有效值及波形系数。
若取安全裕量为2,问额定电流为100A 的晶闸管,其允许通过的电流平均值和最大值为多少?
解:(1)电流波形的平均值
31sin()()2d m I I
t d t ππωωπ==⎰
(2)有效值
I ====
(3)波形系数
d
I I λ== (4)若取安全裕量为2,问额定电流为100A 的晶闸管,其允许通过的电流平均值 100 1.57dn I λ⨯==
允许通过的电流最大值
100 1.572dn I λ⨯=⨯
=。
