伺服电动缸的三种控制形式
- 格式:docx
- 大小:15.06 KB
- 文档页数:1

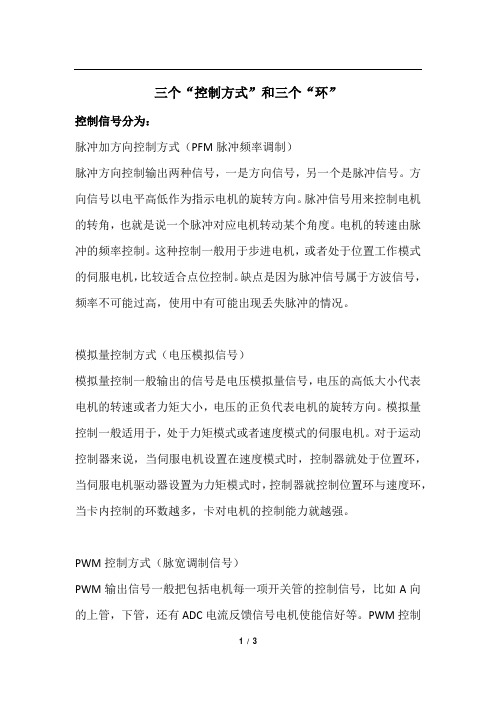

三个“控制方式”和三个“环”控制信号分为:脉冲加方向控制方式(PFM脉冲频率调制)脉冲方向控制输出两种信号,一是方向信号,另一个是脉冲信号。
方向信号以电平高低作为指示电机的旋转方向。
脉冲信号用来控制电机的转角,也就是说一个脉冲对应电机转动某个角度。
电机的转速由脉冲的频率控制。
这种控制一般用于步进电机,或者处于位置工作模式的伺服电机,比较适合点位控制。
缺点是因为脉冲信号属于方波信号,频率不可能过高,使用中有可能出现丢失脉冲的情况。
模拟量控制方式(电压模拟信号)模拟量控制一般输出的信号是电压模拟量信号,电压的高低大小代表电机的转速或者力矩大小,电压的正负代表电机的旋转方向。
模拟量控制一般适用于,处于力矩模式或者速度模式的伺服电机。
对于运动控制器来说,当伺服电机设置在速度模式时,控制器就处于位置环,当伺服电机驱动器设置为力矩模式时,控制器就控制位置环与速度环,当卡内控制的环数越多,卡对电机的控制能力就越强。
PWM控制方式(脉宽调制信号)PWM输出信号一般把包括电机每一项开关管的控制信号,比如A向的上管,下管,还有ADC电流反馈信号电机使能信好等。
PWM控制方式,是由运动控制卡直接输出PWM信号直接给PWM放大器,卡直接控制驱动器中开关管的导通与关闭。
相当于运动控制卡直接控制电机的电流环,此种控制可以使电机获得最大的相应带宽,运动控制卡也会对电机拥有最强的控制能力。
通常情况下,PWM放大器适用于直线电机,也可用于旋转电机。
伺服电机的三环控制:电流环:电流环的输入是速度环PID调节后的那个输出,我们称为“电流环给定”吧,然后呢就是电流环的这个给定和“电流环的反馈”值进行比较后的差值在电流环内做PID调节输出给电机,“电流环的输出”就是电机的每相的相电流,“电流环的反馈”不是编码器的反馈而是在驱动器内部安装在每相的霍尔元件(磁场感应变为电流电压信号)反馈给电流环的。
速度环:速度环的输入就是位置环PID调节后的输出以及位置设定的前馈值,我们称为“速度设定”,这个“速度设定”和“速度环反馈”值进行比较后的差值在速度环做PID调节(主要是比例增益和积分处理)后输出就是上面讲到的“电流环的给定”。

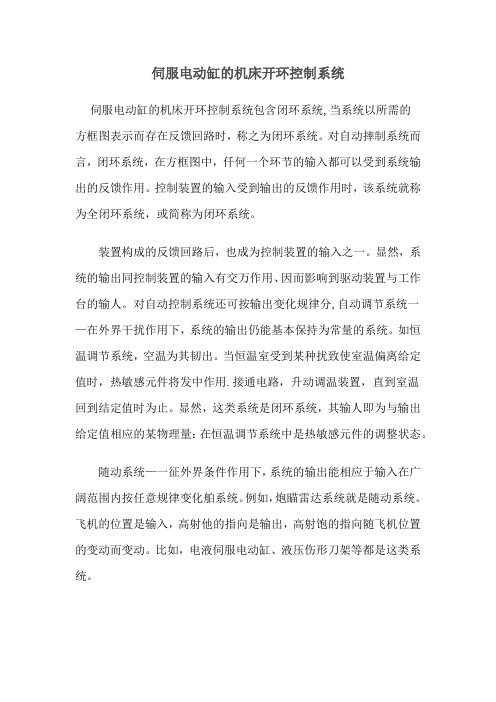

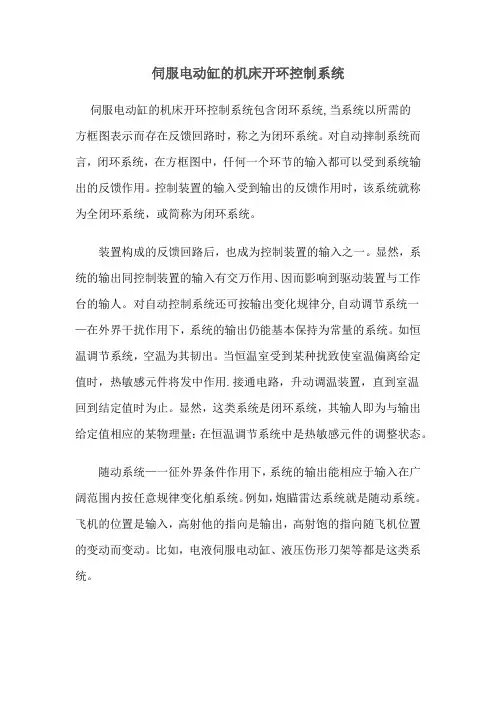

伺服电动缸的机床开环控制系统
伺服电动缸的机床开环控制系统包含闭环系统,当系统以所需的
方框图表示而存在反馈回路时,称之为闭环系统。
对自动摔制系统而言,闭环系统,在方框图中,仟何一个环节的输入都可以受到系统输出的反馈作用。
控制装置的输入受到输出的反馈作用时,该系统就称为全闭环系统,或简称为闭环系统。
装置构成的反馈回路后,也成为控制装置的输入之一。
显然,系统的输出同控制装置的输入有交万作用、因而影响到驱动装置与工作台的输人。
对自动控制系统还可按输出变化规律分,自动调节系统一—在外界干扰作用下,系统的输出仍能基本保持为常量的系统。
如恒温调节系统,空温为其韧出。
当恒温室受到某种扰致使室温偏离给定值时,热敏感元件将发中作用.接通电路,升动调温装置,直到室温
回到结定值时为止。
显然,这类系统是闭环系统,其输人即为与输出给定值相应的某物理量:在恒温调节系统中是热敏感元件的调整状态。
随动系统—一征外界条件作用下,系统的输出能相应于输入在广阔范围内按任意规律变化舶系统。
例如,炮瞄雷达系统就是随动系统。
飞机的位置是输入,高射他的指向是输出,高射饱的指向随飞机位置的变动而变动。
比如,电液伺服电动缸、液压伤形刀架等都是这类系统。
不知道大家还有没有印象,我们在伺服电动缸选型的时候,是要确定电动缸行程的,从中我们可以看出行程在我们选型、使用中都是非常关键的参数。
而我们加工的产品是多样性的,所以需要的电动缸行程也就会有差异了,那么如何调整伺服电动缸行程呢?下面森拓电动缸厂家就来告诉这个问题的操作方法,这样大家就能合理的设置电动缸行程,这对确保设备的正常运行和安全性有很大作用!一、伺服电动缸行程调节方法:机械限位开关调节法:机械限位开关是伺服电动缸行程调节的常用方法之一。
通过调整限位开关的位置,可以限制伺服电动缸的行程范围。
具体操作步骤如下:1、确定伺服电动缸的起始位置和终止位置;2、调整限位开关的位置,使其与伺服电动缸的行程范围相匹配;3、测试伺服电动缸的行程是否符合要求,如有需要,可进行微调。
编码器反馈调节法:编码器反馈调节法是一种更精确的行程调节方法。
通过编码器的反馈信号,可以实时监测伺服电动缸的位置,从而进行行程的调节。
具体操作步骤如下:1、安装编码器,并与伺服电动缸连接;2、设置编码器的起始位置和终止位置;3、根据编码器的反馈信号,调整伺服电动缸的行程范围;4、测试伺服电动缸的行程是否符合要求,如有需要,可进行微调。
控制器调节法:控制器调节法是一种更智能化的行程调节方法。
通过控制器的设置,可以实现伺服电动缸行程的精确控制和调节。
具体操作步骤如下:1、连接伺服电动缸和控制器,并进行初始化设置;2、根据实际需求,设置伺服电动缸的起始位置和终止位置;3、通过控制器的操作界面,调节伺服电动缸的行程范围;4、测试伺服电动缸的行程是否符合要求,如有需要,可进行微调。
二、伺服电动缸行程调节注意事项:1、安全性:在进行伺服电动缸行程调节时,务必确保设备处于停机状态,并采取相应的安全措施,避免意外伤害的发生。
2、精确性:行程调节需要精确地确定起始位置和终止位置,以确保伺服电动缸的行程范围符合实际需求。
在调节过程中,应使用精确的测量工具和仪器,避免误差的产生。
伺服电动缸原理
伺服电动缸是一种将电动机和液压缸结合起来的装置,通过控制电动机的运行来产生运动的力和方向。
其基本原理如下:
1. 电动机控制:伺服电动缸中的电动机通过控制电流的大小和方向来控制动力输出。
通常采用直流电动机和特定的电调驱动器,可以通过调节电压和电流来控制电动机的速度和转向。
2. 传动装置:电动机通过传动装置将旋转运动转化为直线运动。
常见的传动装置包括滚珠丝杠、蜗轮蜗杆传动等,能够将电动机旋转的力和转向转化为在液压缸中的直线运动。
3. 液压缸控制:液压缸是伺服电动缸的执行部分,通过液压力将电动机输出的力转化为直线运动。
液压缸内部通常包括活塞、活塞杆、密封装置等部件,通过在液压腔内增减液压油来控制液压缸的伸缩。
4. 反馈控制:伺服电动缸中通常还配备有位置或力传感器,用于反馈实际的位置或力信息给控制系统。
通过与设定值进行对比,控制系统可以实时调整电动机的转动,使输出的运动更加精确和稳定。
通过上述原理,伺服电动缸可以实现精确的位置控制和力控制,并能根据不同的工况和要求进行灵活的调整和应用。
在机械自动化系统中,伺服电动缸广泛应用于各种场合,例如工业生产线上的装配、定位与搬运等工序。

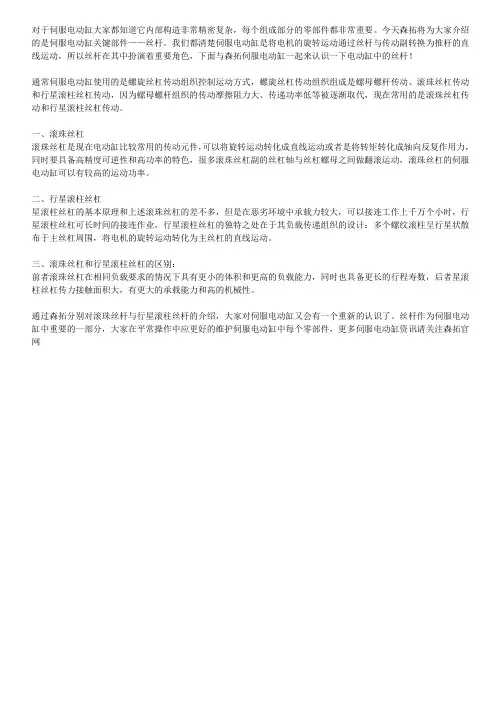

对于伺服电动缸大家都知道它内部构造非常精密复杂,每个组成部分的零部件都非常重要。
今天森拓将为大家介绍的是伺服电动缸关键部件——丝杆。
我们都清楚伺服电动缸是将电机的旋转运动通过丝杆与传动副转换为推杆的直线运动,所以丝杆在其中扮演着重要角色,下面与森拓伺服电动缸一起来认识一下电动缸中的丝杆!
通常伺服电动缸使用的是螺旋丝杠传动组织控制运动方式,螺旋丝杠传动组织组成是螺母螺杆传动、滚珠丝杠传动和行星滚柱丝杠传动,因为螺母螺杆组织的传动摩擦阻力大、传递功率低等被逐渐取代,现在常用的是滚珠丝杠传动和行星滚柱丝杠传动。
一、滚珠丝杠
滚珠丝杠是现在电动缸比较常用的传动元件,可以将旋转运动转化成直线运动或者是将转矩转化成轴向反复作用力,同时要具备高精度可逆性和高功率的特色,很多滚珠丝杠副的丝杠轴与丝杠螺母之间做翻滚运动,滚珠丝杠的伺服电动缸可以有较高的运动功率。
二、行星滚柱丝杠
星滚柱丝杠的基本原理和上述滚珠丝杠的差不多,但是在恶劣环境中承载力较大,可以接连工作上千万个小时,行星滚柱丝杠可长时间的接连作业,行星滚柱丝杠的独特之处在于其负载传递组织的设计:多个螺纹滚柱呈行星状散布于主丝杠周围,将电机的旋转运动转化为主丝杠的直线运动。
三、滚珠丝杠和行星滚柱丝杠的区别:
前者滚珠丝杠在相同负载要求的情况下具有更小的体积和更高的负载能力,同时也具备更长的行程寿数,后者星滚柱丝杠传力接触面积大,有更大的承载能力和高的机械性。
通过森拓分别对滚珠丝杆与行星滚柱丝杆的介绍,大家对伺服电动缸又会有一个重新的认识了。
丝杆作为伺服电动缸中重要的一部分,大家在平常操作中应更好的维护伺服电动缸中每个零部件,更多伺服电动缸资讯请关注森拓官网。

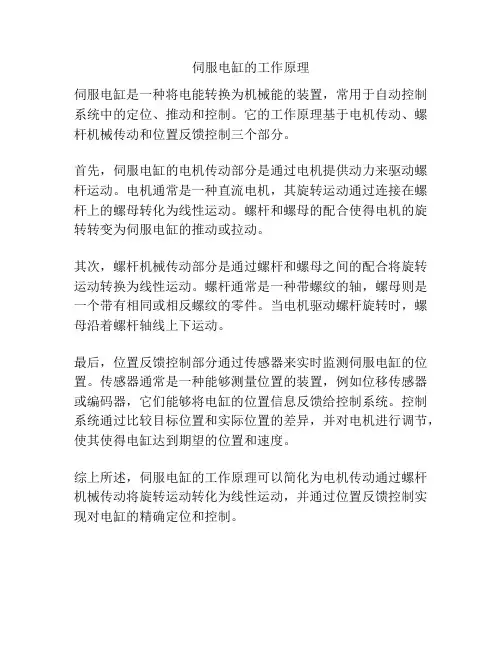

伺服电缸的工作原理
伺服电缸是一种将电能转换为机械能的装置,常用于自动控制系统中的定位、推动和控制。
它的工作原理基于电机传动、螺杆机械传动和位置反馈控制三个部分。
首先,伺服电缸的电机传动部分是通过电机提供动力来驱动螺杆运动。
电机通常是一种直流电机,其旋转运动通过连接在螺杆上的螺母转化为线性运动。
螺杆和螺母的配合使得电机的旋转转变为伺服电缸的推动或拉动。
其次,螺杆机械传动部分是通过螺杆和螺母之间的配合将旋转运动转换为线性运动。
螺杆通常是一种带螺纹的轴,螺母则是一个带有相同或相反螺纹的零件。
当电机驱动螺杆旋转时,螺母沿着螺杆轴线上下运动。
最后,位置反馈控制部分通过传感器来实时监测伺服电缸的位置。
传感器通常是一种能够测量位置的装置,例如位移传感器或编码器,它们能够将电缸的位置信息反馈给控制系统。
控制系统通过比较目标位置和实际位置的差异,并对电机进行调节,使其使得电缸达到期望的位置和速度。
综上所述,伺服电缸的工作原理可以简化为电机传动通过螺杆机械传动将旋转运动转化为线性运动,并通过位置反馈控制实现对电缸的精确定位和控制。

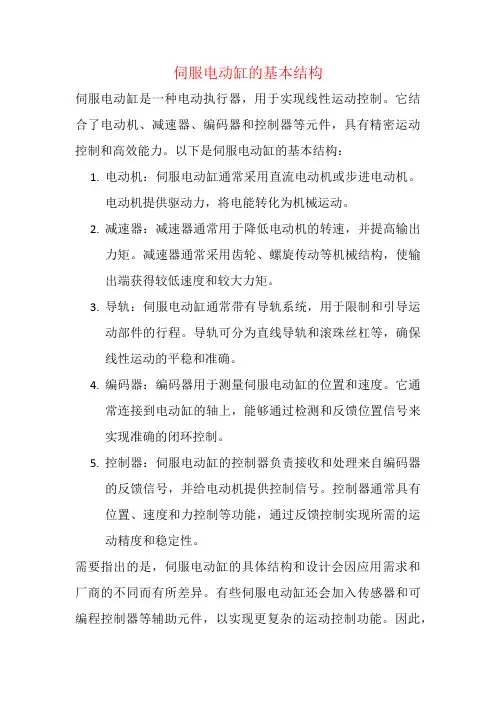

伺服电动缸的基本结构
伺服电动缸是一种电动执行器,用于实现线性运动控制。
它结合了电动机、减速器、编码器和控制器等元件,具有精密运动控制和高效能力。
以下是伺服电动缸的基本结构:
1.电动机:伺服电动缸通常采用直流电动机或步进电动机。
电动机提供驱动力,将电能转化为机械运动。
2.减速器:减速器通常用于降低电动机的转速,并提高输出
力矩。
减速器通常采用齿轮、螺旋传动等机械结构,使输
出端获得较低速度和较大力矩。
3.导轨:伺服电动缸通常带有导轨系统,用于限制和引导运
动部件的行程。
导轨可分为直线导轨和滚珠丝杠等,确保
线性运动的平稳和准确。
4.编码器:编码器用于测量伺服电动缸的位置和速度。
它通
常连接到电动缸的轴上,能够通过检测和反馈位置信号来
实现准确的闭环控制。
5.控制器:伺服电动缸的控制器负责接收和处理来自编码器
的反馈信号,并给电动机提供控制信号。
控制器通常具有
位置、速度和力控制等功能,通过反馈控制实现所需的运
动精度和稳定性。
需要指出的是,伺服电动缸的具体结构和设计会因应用需求和厂商的不同而有所差异。
有些伺服电动缸还会加入传感器和可编程控制器等辅助元件,以实现更复杂的运动控制功能。
因此,
在选择和使用伺服电动缸时,需要根据具体应用需求和性能指标进行选择。

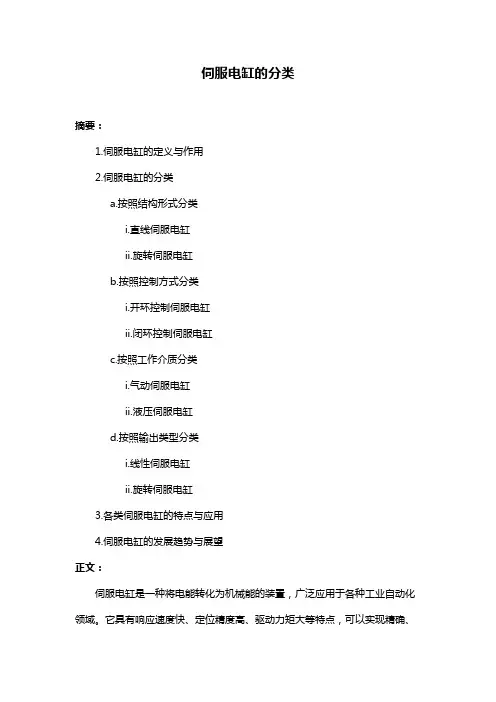

伺服电缸的分类摘要:1.伺服电缸的定义与作用2.伺服电缸的分类a.按照结构形式分类i.直线伺服电缸ii.旋转伺服电缸b.按照控制方式分类i.开环控制伺服电缸ii.闭环控制伺服电缸c.按照工作介质分类i.气动伺服电缸ii.液压伺服电缸d.按照输出类型分类i.线性伺服电缸ii.旋转伺服电缸3.各类伺服电缸的特点与应用4.伺服电缸的发展趋势与展望正文:伺服电缸是一种将电能转化为机械能的装置,广泛应用于各种工业自动化领域。
它具有响应速度快、定位精度高、驱动力矩大等特点,可以实现精确、快速的控制。
根据不同的分类标准,伺服电缸可以分为多种类型。
首先,根据结构形式,伺服电缸可以分为直线伺服电缸和旋转伺服电缸。
直线伺服电缸主要用于实现直线运动,广泛应用于各种自动化生产线、搬运设备等;旋转伺服电缸则主要用于实现旋转运动,应用于数控机床、加工中心等领域。
其次,按照控制方式,伺服电缸可以分为开环控制伺服电缸和闭环控制伺服电缸。
开环控制伺服电缸的输出信号与输入信号之间没有反馈环节,主要应用于对精度要求不高的场合;闭环控制伺服电缸则在输出端安装了传感器,能够实时检测并调整输出信号,以达到更高的控制精度。
此外,根据工作介质,伺服电缸可以分为气动伺服电缸和液压伺服电缸。
气动伺服电缸以压缩空气为动力,适用于轻载、高速、远程控制等场合;液压伺服电缸则以液压油为动力,具有较大的驱动力矩,适用于重载、低速、高精度等场合。
最后,根据输出类型,伺服电缸可以分为线性伺服电缸和旋转伺服电缸。
线性伺服电缸的输出为直线运动,旋转伺服电缸的输出为旋转运动。
这两种伺服电缸在各自的应用领域中具有独特的优势。
总之,伺服电缸在工业自动化领域具有广泛的应用前景。

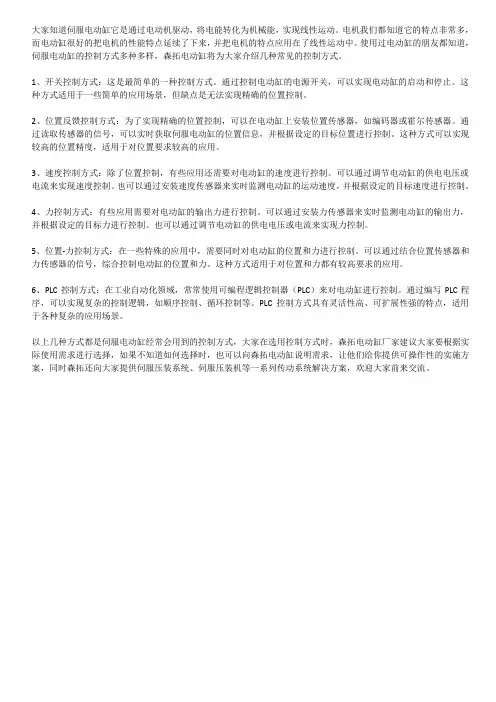

大家知道伺服电动缸它是通过电动机驱动,将电能转化为机械能,实现线性运动。
电机我们都知道它的特点非常多,而电动缸很好的把电机的性能特点延续了下来,并把电机的特点应用在了线性运动中。
使用过电动缸的朋友都知道,伺服电动缸的控制方式多种多样,森拓电动缸将为大家介绍几种常见的控制方式。
1、开关控制方式:这是最简单的一种控制方式。
通过控制电动缸的电源开关,可以实现电动缸的启动和停止。
这种方式适用于一些简单的应用场景,但缺点是无法实现精确的位置控制。
2、位置反馈控制方式:为了实现精确的位置控制,可以在电动缸上安装位置传感器,如编码器或霍尔传感器。
通过读取传感器的信号,可以实时获取伺服电动缸的位置信息,并根据设定的目标位置进行控制。
这种方式可以实现较高的位置精度,适用于对位置要求较高的应用。
3、速度控制方式:除了位置控制,有些应用还需要对电动缸的速度进行控制。
可以通过调节电动缸的供电电压或电流来实现速度控制。
也可以通过安装速度传感器来实时监测电动缸的运动速度,并根据设定的目标速度进行控制。
4、力控制方式:有些应用需要对电动缸的输出力进行控制。
可以通过安装力传感器来实时监测电动缸的输出力,并根据设定的目标力进行控制。
也可以通过调节电动缸的供电电压或电流来实现力控制。
5、位置-力控制方式:在一些特殊的应用中,需要同时对电动缸的位置和力进行控制。
可以通过结合位置传感器和力传感器的信号,综合控制电动缸的位置和力。
这种方式适用于对位置和力都有较高要求的应用。
6、PLC控制方式:在工业自动化领域,常常使用可编程逻辑控制器(PLC)来对电动缸进行控制。
通过编写PLC程序,可以实现复杂的控制逻辑,如顺序控制、循环控制等。
PLC控制方式具有灵活性高、可扩展性强的特点,适用于各种复杂的应用场景。
以上几种方式都是伺服电动缸经常会用到的控制方式,大家在选用控制方式时,森拓电动缸厂家建议大家要根据实际使用需求进行选择,如果不知道如何选择时,也可以向森拓电动缸说明需求,让他们给你提供可操作性的实施方案,同时森拓还向大家提供伺服压装系统、伺服压装机等一系列传动系统解决方案,欢迎大家前来交流。
伺服电动缸的三种控制形式
伺服电动缸中的伺服电机三种控制方式。
速度控制和转矩控制都是用模拟量来控制的。
位置控制是通过发脉冲来控制的。
具体采用什么控制方式要根据客户的要求,满足何种运动功能来选择。
1、转矩控制:转矩控制方式是通过外部模拟量的输入或直接的地址的赋值来设定电机轴对外的输出转矩的大小,具体表现为例如10V对应5Nm的话,当外部模拟量设定为5V时电机轴输出为2.5Nm:如果电机轴负载低于2.5Nm时电机正转,外部负载等于2.5Nm时电机不转,大于2.5Nm时电机反转(通常在有重力负载情况下产生)。
可以通过即时的改变模拟量的设定来改变设定的力矩大小,也可通过通讯方式改变对应的地址的数值来实现。
应用主要在对材质的受力有严格要求的缠绕和放卷的装置中,例如饶线装置或拉光纤设备,转矩的设定要根据缠绕的半径的变化随时更改以确保材质的受力不会随着缠绕半径的变化而改变。
2、位置控制:位置控制模式一般是通过外部输入的脉冲的频率来确定转动速度的大小,通过脉冲的个数来确定转动的角度,也有些伺服可以通过通讯方式直接对速度和位移进行赋值。
由于位置模式可以对速度和位置都有很严格的控制,所以一般应用于定位装置。
应用领域如数控机床、印刷机械等等。
3、速度模式:通过模拟量的输入或脉冲的频率都可以进行转动速度的控制,在有上位控制装置的外环PID控制时速度模式也可以进行定位,但必须把电机的位置信号或直接负载的位置信号给上位反馈以做运算用。
位置模式也支持直接负载外环检测位置信号,此时的电机轴端的编码器只检测电机转速,位置信号就由直接的最终负载端的检测装置来提供了,这样的优点在于可以减少中间传动过程中的误差,增加了整个系统的定位精度。
4、谈谈3环,伺服一般为三个环控制,所谓三环就是3个闭环负反馈PID调节系统。
最内的PID环就是电流环,此环完全在伺服驱动器内部进行,通过霍尔装置检测驱动器给电机的各相的输出电流,负反馈给电流的设定进行PID调节,从而达到输出电流尽量接近等于设定电流,电流环就是控制电机转矩的,所以在转矩模式下驱动器的运算最小,动态响应最快。
第2环是速度环,通过检测的电机编码器的信号来进行负反馈PID调节,它的环内PID输出直接就是电流环的设定,所以速度环控制时就包含了速度环和电流环,换句话说任何模式都必须使用电流环,电流环是控制的根本,在速度和位置控制的同时系统实际也在进行电流(转矩)的控制以达到对速度和位置的相应控制。
第3环是位置环,它是最外环,可以在驱动器和电机编码器间构建也可以在外部控制器和电机编码器或最终负载间构建,要根据实际情况来定。
由于位置控制环内部输出就是速度环的设定,位置控制模式下系统进行了所有3个环的运算,此时的系统运算量最大,动态响应速度也最慢。
