电子束实验

电子束的实验报告电子束的实验报告引言在现代科技的发展中，电子束技术被广泛应用于各个领域，如电子显微镜、电子束刻蚀等。

本次实验旨在通过对电子束的研究和实验，探索其性质和应用。

一、电子束的产生原理电子束是通过电子枪产生的，电子枪由阴极、阳极和聚束系统组成。

在实验中，我们使用了热阴极电子枪。

当阴极受到加热时，电子从阴极表面解离，形成电子云。

然后，通过电场的作用，电子被加速到阳极，并经过聚束系统聚焦形成电子束。

二、电子束的性质1. 粒子性质电子束具有粒子性质，表现为在电磁场中受到偏转和聚焦的影响。

通过调节电子束的聚束系统，我们可以改变电子束的直径和形状，从而控制电子束的粒子性质。

2. 波动性质除了粒子性质，电子束还具有波动性质。

这一性质被广泛应用于电子显微镜中。

通过电子束的波动性质，我们可以观察到微观世界中的细节，如原子和分子的结构。

三、电子束在电子显微镜中的应用电子显微镜是利用电子束的波动性质观察微观结构的一种工具。

相比光学显微镜，电子显微镜具有更高的分辨率和放大倍数。

这使得我们能够观察到更小的细节，并对物质的组成和结构进行研究。

实验中，我们使用了透射电子显微镜（TEM）来观察样品的内部结构。

通过将样品放置在电子束的路径上，电子束与样品相互作用，产生散射和吸收。

通过收集和分析散射和吸收的电子，我们可以获得样品的显微图像，并了解其组成和结构。

四、电子束在电子束刻蚀中的应用除了在电子显微镜中的应用，电子束还被广泛应用于电子束刻蚀。

电子束刻蚀是一种高精度的材料加工技术，可以用于制作微电子器件和纳米结构。

在电子束刻蚀中，电子束被聚焦到非常细小的区域，通过控制电子束的位置和强度，可以在材料表面刻蚀出所需的结构。

这种刻蚀技术具有高精度和高分辨率的特点，广泛应用于微电子学和纳米技术领域。

结论通过本次实验，我们深入了解了电子束的产生原理、性质和应用。

电子束作为一种重要的工具和技术，对于科学研究和工程应用具有重要意义。

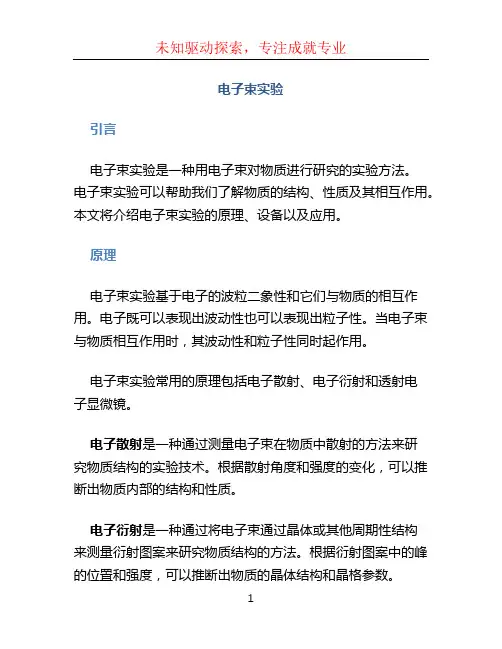

电子束实验引言电子束实验是一种用电子束对物质进行研究的实验方法。

电子束实验可以帮助我们了解物质的结构、性质及其相互作用。

本文将介绍电子束实验的原理、设备以及应用。

原理电子束实验基于电子的波粒二象性和它们与物质的相互作用。

电子既可以表现出波动性也可以表现出粒子性。

当电子束与物质相互作用时，其波动性和粒子性同时起作用。

电子束实验常用的原理包括电子散射、电子衍射和透射电子显微镜。

电子散射是一种通过测量电子束在物质中散射的方法来研究物质结构的实验技术。

根据散射角度和强度的变化，可以推断出物质内部的结构和性质。

电子衍射是一种通过将电子束通过晶体或其他周期性结构来测量衍射图案来研究物质结构的方法。

根据衍射图案中的峰的位置和强度，可以推断出物质的晶体结构和晶格参数。

透射电子显微镜是一种利用电子束被物质透射的原理来观察物质微观结构的仪器。

透射电子显微镜可以提供高分辨率的图像，并可以用于研究材料的晶体结构、化学组成和原子尺度的信息。

设备电子束实验需要使用特殊的设备来产生和探测电子束。

以下是常用的电子束实验设备：1.电子枪：用于产生高速电子束的装置。

电子枪通常由热阴极和聚焦系统组成。

2.加速器：用于将电子束加速到所需的能量。

加速器可以提供所需的能量和速度，使电子束具有足够的穿透力。

3.样品台：用来支撑和定位样品。

样品台可以调整样品的位置和角度，以便于测量。

4.探测器：用于探测电子束与物质相互作用产生的信号。

探测器可以测量电子散射、电子衍射或透射电子显微镜图像。

电子束实验在许多领域都有广泛的应用，包括材料科学、物理学、化学和生物学。

材料科学：电子束实验可以用于研究材料的晶体结构、缺陷和界面。

通过观察电子衍射图案和透射电子显微镜图像，可以了解材料的微观结构和性质，进而用于材料的设计和改进。

物理学：电子束实验在量子力学和固体物理学方面有重要的应用。

通过测量电子散射和电子衍射图案，可以验证量子力学理论，并研究材料的电子结构和能带结构。

一、实验目的1. 了解示波管的结构和原理。

2. 研究电子束在电场和磁场中的偏转规律。

3. 掌握电子束聚焦的原理和方法。

4. 培养实验操作能力和数据处理能力。

二、实验仪器与设备1. 电子束实验仪2. 直流稳压电源3. 数字多用表4. 示波器5. 电子枪6. 偏转电极7. 磁场发生器三、实验原理1. 示波管结构：示波管是一种真空电子管，主要包括电子枪、偏转系统、荧光屏和加速系统。

电子枪产生电子束，偏转系统控制电子束的偏转方向，荧光屏显示电子束的运动轨迹。

2. 电子束偏转：电子束在电场和磁场中受到力的作用，会发生偏转。

根据洛伦兹力公式，电子束在电场中的偏转距离为：\(D = \frac{qEL}{2m}\)其中，\(q\) 为电子电荷，\(E\) 为电场强度，\(L\) 为偏转电极长度，\(m\) 为电子质量。

3. 电子束聚焦：电子束在非均匀电场或磁场中会发生聚焦。

通过调节电极电压或磁场强度，可以使电子束聚焦到一点。

四、实验步骤1. 连接实验仪器，检查各部件是否正常。

2. 调节电子枪的加速电压，使电子束能够穿过偏转电极。

3. 调节偏转电极的电压，观察电子束在电场中的偏转情况。

4. 调节磁场发生器的磁场强度，观察电子束在磁场中的偏转情况。

5. 调节聚焦电极的电压，观察电子束的聚焦情况。

6. 测量电子束的偏转距离和聚焦点，记录实验数据。

五、实验结果与分析1. 电子束在电场中的偏转距离与偏转电极电压的关系：根据实验数据，绘制电子束偏转距离与偏转电极电压的图像，分析两者之间的关系。

2. 电子束在磁场中的偏转距离与磁场强度的关系：根据实验数据，绘制电子束偏转距离与磁场强度的图像，分析两者之间的关系。

3. 电子束聚焦效果：根据实验数据，分析聚焦电极电压对电子束聚焦效果的影响。

六、实验结论1. 电子束在电场和磁场中会发生偏转，偏转距离与偏转电压和磁场强度有关。

2. 通过调节电极电压和磁场强度，可以使电子束聚焦到一点。

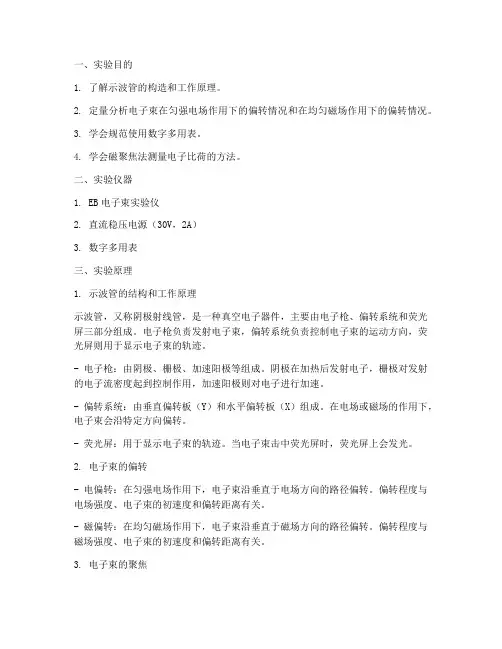

一、实验目的1. 了解示波管的构造和工作原理。

2. 定量分析电子束在匀强电场作用下的偏转情况和在均匀磁场作用下的偏转情况。

3. 学会规范使用数字多用表。

4. 学会磁聚焦法测量电子比荷的方法。

二、实验仪器1. EB电子束实验仪2. 直流稳压电源（30V，2A）3. 数字多用表三、实验原理1. 示波管的结构和工作原理示波管，又称阴极射线管，是一种真空电子器件，主要由电子枪、偏转系统和荧光屏三部分组成。

电子枪负责发射电子束，偏转系统负责控制电子束的运动方向，荧光屏则用于显示电子束的轨迹。

- 电子枪：由阴极、栅极、加速阳极等组成。

阴极在加热后发射电子，栅极对发射的电子流密度起到控制作用，加速阳极则对电子进行加速。

- 偏转系统：由垂直偏转板（Y）和水平偏转板（X）组成。

在电场或磁场的作用下，电子束会沿特定方向偏转。

- 荧光屏：用于显示电子束的轨迹。

当电子束击中荧光屏时，荧光屏上会发光。

2. 电子束的偏转- 电偏转：在匀强电场作用下，电子束沿垂直于电场方向的路径偏转。

偏转程度与电场强度、电子束的初速度和偏转距离有关。

- 磁偏转：在均匀磁场作用下，电子束沿垂直于磁场方向的路径偏转。

偏转程度与磁场强度、电子束的初速度和偏转距离有关。

3. 电子束的聚焦- 电聚焦：利用非均匀电场使电子束形成交叉点。

由阴极射出的电子，经栅极与第一阳极之间的不均匀电场的作用会聚于栅极出口前方，形成电子束的叉点。

- 磁聚焦：利用磁场对电子束进行聚焦。

电子运动的周期和螺距均与v（垂直）无关。

从同一点出发的各个电子在作螺线运动时，尽管各自的v（垂直）不相同，但经过一个周期的旋转之后，他们又会在距离出发点一个螺距的方向相遇。

四、实验内容及步骤1. 电偏转的观测（1）连接实验仪器，打开电源。

（2）调节垂直偏转板和水平偏转板的电压，观察荧光屏上的电子束轨迹。

（3）改变电压值，观察电子束的偏转情况。

2. 磁偏转的观测（1）将电子束实验仪切换至磁场模式。

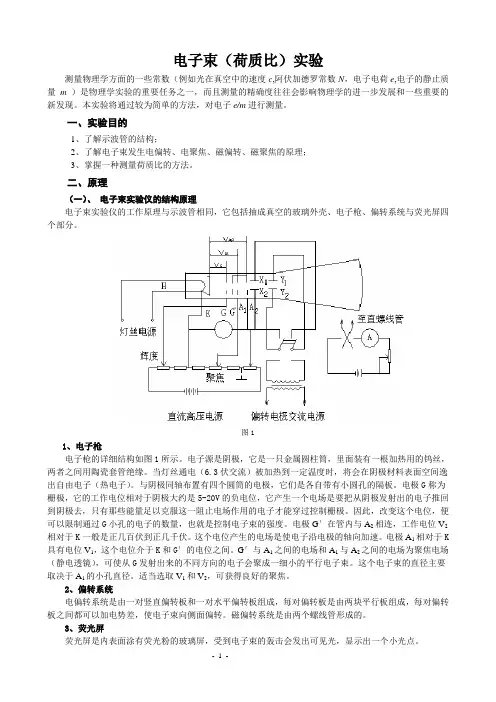

电子束（荷质比）实验测量物理学方面的一些常数（例如光在真空中的速度c,阿伏加德罗常数N，电子电荷e,电子的静止质量m ）是物理学实验的重要任务之一，而且测量的精确度往往会影响物理学的进一步发展和一些重要的新发现。

本实验将通过较为简单的方法，对电子e/m进行测量。

一、实验目的1、了解示波管的结构；2、了解电子束发生电偏转、电聚焦、磁偏转、磁聚焦的原理；3、掌握一种测量荷质比的方法。

二、原理（一）、电子束实验仪的结构原理电子束实验仪的工作原理与示波管相同，它包括抽成真空的玻璃外壳、电子枪、偏转系统与荧光屏四个部分。

图11、电子枪电子枪的详细结构如图1所示。

电子源是阴极，它是一只金属圆柱筒，里面装有一根加热用的钨丝，两者之间用陶瓷套管绝缘。

当灯丝通电（6.3伏交流）被加热到一定温度时，将会在阴极材料表面空间逸出自由电子（热电子）。

与阴极同轴布置有四个圆筒的电极，它们是各自带有小圆孔的隔板。

电极G称为栅极，它的工作电位相对于阴极大约是5-20V的负电位，它产生一个电场是要把从阴极发射出的电子推回到阴极去，只有那些能量足以克服这一阻止电场作用的电子才能穿过控制栅极。

因此，改变这个电位，便可以限制通过G小孔的电子的数量，也就是控制电子束的强度。

电极G′在管内与A2相连，工作电位V2相对于K一般是正几百伏到正几千伏。

这个电位产生的电场是使电子沿电极的轴向加速。

电极A1相对于K 具有电位V1，这个电位介于K和G′的电位之间。

G′与A1之间的电场和A1与A2之间的电场为聚焦电场（静电透镜），可使从G发射出来的不同方向的电子会聚成一细小的平行电子束。

这个电子束的直径主要取决于A1的小孔直径。

适当选取V1和V2，可获得良好的聚焦。

2、偏转系统电偏转系统是由一对竖直偏转板和一对水平偏转板组成，每对偏转板是由两块平行板组成，每对偏转板之间都可以加电势差，使电子束向侧面偏转。

磁偏转系统是由两个螺线管形成的。

3、荧光屏荧光屏是内表面涂有荧光粉的玻璃屏，受到电子束的轰击会发出可见光，显示出一个小光点。

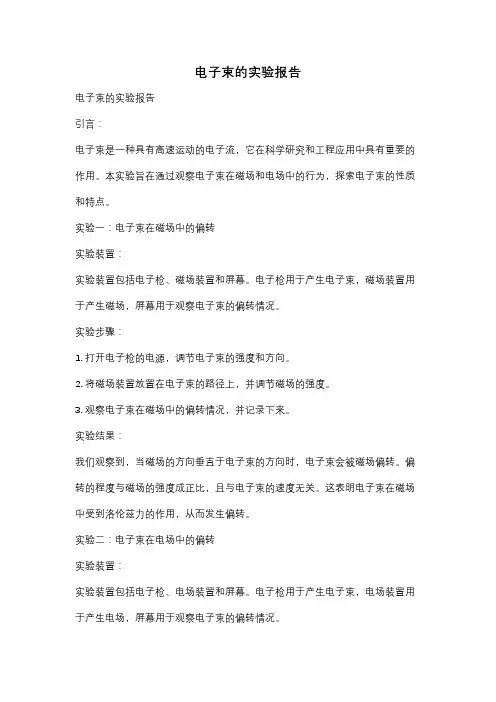

电子束的实验报告电子束的实验报告引言：电子束是一种具有高速运动的电子流，它在科学研究和工程应用中具有重要的作用。

本实验旨在通过观察电子束在磁场和电场中的行为，探索电子束的性质和特点。

实验一：电子束在磁场中的偏转实验装置：实验装置包括电子枪、磁场装置和屏幕。

电子枪用于产生电子束，磁场装置用于产生磁场，屏幕用于观察电子束的偏转情况。

实验步骤：1. 打开电子枪的电源，调节电子束的强度和方向。

2. 将磁场装置放置在电子束的路径上，并调节磁场的强度。

3. 观察电子束在磁场中的偏转情况，并记录下来。

实验结果：我们观察到，当磁场的方向垂直于电子束的方向时，电子束会被磁场偏转。

偏转的程度与磁场的强度成正比，且与电子束的速度无关。

这表明电子束在磁场中受到洛伦兹力的作用，从而发生偏转。

实验二：电子束在电场中的偏转实验装置：实验装置包括电子枪、电场装置和屏幕。

电子枪用于产生电子束，电场装置用于产生电场，屏幕用于观察电子束的偏转情况。

实验步骤：1. 打开电子枪的电源，调节电子束的强度和方向。

2. 将电场装置放置在电子束的路径上，并调节电场的强度。

3. 观察电子束在电场中的偏转情况，并记录下来。

实验结果：我们观察到，当电场的方向与电子束的方向相反时，电子束会被电场偏转。

偏转的程度与电场的强度成正比，且与电子束的速度无关。

这表明电子束在电场中受到库仑力的作用，从而发生偏转。

实验三：电子束的波动性质实验装置：实验装置包括电子枪、干涉装置和屏幕。

电子枪用于产生电子束，干涉装置用于观察电子束的干涉现象，屏幕用于记录干涉图案。

实验步骤：1. 打开电子枪的电源，调节电子束的强度和方向。

2. 将干涉装置放置在电子束的路径上，并调节干涉装置的参数。

3. 观察电子束的干涉现象，并记录下来。

实验结果：我们观察到，当电子束通过干涉装置时，出现了明暗相间的干涉条纹。

这表明电子束具有波动性质，能够发生干涉现象。

根据干涉条纹的间距和干涉装置的参数，我们可以计算出电子束的波长和频率。

电子束实验报告一、引言电子束是一种高速运动的电子流，具有微小的焦点尺寸和高聚焦能力。

它在科学研究和工业应用中具有广泛的应用，特别是在材料科学、电子学和生物学领域。

本报告旨在介绍电子束实验的原理、实验装置和实验结果，并讨论其应用前景。

二、实验原理电子束实验基于电子的波粒二象性。

根据德布罗意波动方程，电子的波长与其动量成反比。

通过加速电子并使其通过细小孔径的光阑，可以使电子束发生衍射现象。

根据衍射图样，可以反推出电子束的非常小的尺寸。

三、实验装置电子束实验通常需要复杂的实验装置，其中包括电子加速器、光阑、椭圆偏转电磁镜等。

电子加速器用于将电子加速到高速，以产生足够的动能。

光阑是实验中的关键部分，它决定了电子束的聚焦能力。

椭圆偏转电磁镜则用于控制和调节电子束的方向。

四、实验步骤1. 准备实验装置：确保电子加速器和其他装置工作正常，并调整光阑的尺寸。

2. 定义实验目标：根据需要，可以调整电子束的尺寸和聚焦程度。

3. 收集数据：通过观察电子束在衍射图样上的分布，收集实验数据。

4. 数据处理：利用衍射图样数据，计算电子束的尺寸和聚焦度。

5. 分析结果：根据实验结果，评估电子束的性能和应用潜力。

五、实验结果与讨论通过电子束实验，我们得到了一组数据，包括电子束的尺寸和聚焦度。

根据实验结果，我们可以看到电子束在衍射图样上呈现出高度聚焦的特点。

电子束的尺寸通常在微米级别，远远小于光学显微镜的分辨率。

电子束的聚焦度对于实际应用非常重要。

高度聚焦的电子束可以被用于纳米加工、电子显微镜和材料分析等领域。

例如，在电子显微镜中，使用电子束替代光束可以获得更高的分辨率和更清晰的图像。

在材料分析中，电子束可以用来观察材料的晶体结构和表面形貌。

然而，电子束实验也面临一些挑战。

电子束的制备和操控需要高度复杂的装置和技术，成本较高。

同时，由于电子的波粒二象性，电子束的衍射图样受到多种因素的影响，如电子的散射和干涉效应。

因此，进一步研究和改进仍然是必要的。

电子束实验实验报告电子束实验实验报告引言电子束实验是一种重要的实验方法，通过聚焦电子束，可以对物质的结构和性质进行研究。

本实验旨在通过电子束实验，探究电子束在不同条件下的行为以及对物质的相互作用。

一、实验原理电子束实验是利用电子的波动性和粒子性来研究物质的一种方法。

电子束通过电子枪产生，经过聚焦系统后，可以形成一个细小的束流，进而与物质进行相互作用。

电子束与物质相互作用的方式包括散射、透射等。

二、实验装置实验装置主要包括电子枪、聚焦系统、样品台和探测器等。

电子枪是产生电子束的装置，聚焦系统用于控制电子束的尺寸和聚焦效果，样品台用于放置待测物质，探测器用于检测电子束与物质的相互作用。

三、实验步骤1. 开启实验装置，调整电子束的强度和尺寸，使其达到最佳状态。

2. 将待测物质放置在样品台上，调整样品台的位置和角度，使电子束能够与物质发生相互作用。

3. 观察电子束与物质的相互作用过程，并记录相关数据。

4. 根据实验数据，进行数据处理和分析，得出相应的结论。

四、实验结果与分析通过实验观察和数据分析，我们得到了以下结果：1. 不同能量的电子束与物质的相互作用方式不同。

低能量电子束主要通过散射与物质发生相互作用，而高能量电子束则更容易透射过物质。

2. 电子束的尺寸对与物质的相互作用也有影响。

较小尺寸的电子束更容易与物质的表面相互作用，而较大尺寸的电子束则更容易透过物质进行探测。

3. 不同物质对电子束的相互作用也存在差异。

某些物质对电子束的散射效应更强，而某些物质则更容易透射电子束。

根据以上结果，我们可以得出以下结论：1. 电子束实验可以用于研究物质的结构和性质。

2. 电子束的能量和尺寸对与物质的相互作用有重要影响。

3. 不同物质对电子束的相互作用方式存在差异。

五、实验误差与改进在实验过程中，由于实验装置和样品台的精度限制，以及环境条件的影响，可能会导致实验结果存在一定的误差。

为了减小误差，可以采取以下改进措施：1. 提高实验装置的精度和稳定性，确保电子束的强度和尺寸的准确控制。

电子束的偏转实验报告篇一：电子束偏转实验报告篇一：电子束的偏转实验报告实验题目：电子束线的偏转实验目的 1. 研究带电粒子在电场和磁场中偏转的规律； 2. 了解电子束管的结构和原理。

仪器和用具实验原理 1．电子束在电场中的偏转假定由阴极发射出的电子其平均初速近似为零，在阳极电压作用下，沿z方向作加速运动，则其最后速度vz可根据功能原理求出来，即eua?移项后得到 vz? 2 12mvz 2 2eua （c.11.1） m e 式中ua为加速阳极相对于阴极的电势，为电子的电荷与质量之比（简称比荷，又称荷 m 质比）．如果在垂直于z轴的y方向上设置一个匀强电场，那么以vz速度飞行的电子将在y方向上发生偏转，如图c.11.l所示．若偏转电场由一个平行板电容器构成，板间距离为d，极间电势差为u，则电子在电容器中所受到的偏转力为fy?ee? eu （c.11.2） d ??根据牛顿定律 fy?m?y??因此 ?y eu d eu （c.11.3） md 即电子在电容器的y方向上作匀加速运动，而在z方向上作匀速运动，电子横越电容器的时间为 t? l （c.11.4） vz 当电子飞出电容器后，由于受到的合外力近似为零，于是电子几乎作匀速直线运动，一直打到荧光屏上，如图c.11.l里的f点．整理以上各式可得到电子偏离z轴的距离 n?ke u （c.11.5） ua ll?l? 1??? 2d?2l? 式中ke? 是一个与偏转系统的几何尺寸有关的常量．所以电场偏转的特点是：电子束线偏离z轴（即荧光屏中心）的距离与偏转板两端的电压成正比，与加速极的加速电压成反比． 2．电子束在磁场中的偏转如果在垂直于z轴的x方向上设置一个由亥姆霍兹线圈所产生的恒定均匀磁场，那么以速度vz飞越的电子在y方向上也将发生偏转，如图c.11.2所示．假定使电子偏转的磁场在l范围内均匀分布，则电子受到的洛伦兹力大小不变，方向与速度垂直，因而电子作匀速圆周运动，洛伦兹力就是向心力，所以电子旋转的半径r? mvz （c.11.6） eb 当电子飞到a点时将沿着切线方向飞出，直射荧光屏，由于磁场由亥姆霍兹线圈产生，因此磁场强度b?ki （c.11.7）式中k是与线圈半径等有关的常量，i为通过线圈的电流值．将（c.11.1）、（c.11.7）式代人（c.11.6）式，再根据图c.11.2的几何关系加以整理和化简，可得到电于偏离z轴的距离n?km i （c.11.8） a llk?l?e 1? ??2?2l?m 式中km? 也是一个与偏转系统几何尺寸有关的常量．所以磁场偏转的特点是：电子束的偏转距离与加速电压的平方根成反比，与偏转电流成正比． 1 2 3 22 电子管内部线路图实验内容 1、研究和验证示波管中电场偏转的规律。

电子束实验报告.doc本次实验是一项电子束实验，主要是通过使用电子束显微镜进行实验观测，进一步掌握电子束显微镜的使用方法以及对材料的表面形貌和微观结构进行观察和分析的技能。

一、实验原理：电子显微镜是一种利用电子束的性质来进行物质表面形貌和微观结构的观察和分析的设备。

电子显微镜的成像原理是利用电子束与样品中的原子核、电子轨道相互作用，产生散射、透射和反射等现象，然后记录下显微镜中的数据并转换成图像。

二、实验流程：1、开机和预热：首先进行电子显微镜的开机和预热，预热的时间一般为30分钟。

2、加载样品：按照要求将待测试的样品放进样品夹中，并通过夹子的调整来使样品与电子束的路径垂直。

3、调整电子束：通过旋转调整器，将电子束的路径对准样品的所需位置，并利用平移调整器将样品平行走动，直到找到合适的位置进行图像记录。

4、记录图像：在找到合适的位置后，通过镜头控制器来调整镜头焦距，使查看到的图像清晰，然后利用指令系统记录下电子显微镜中的数据，利用计算机转换成图像并保存。

5、数据分析：对记录下来的图像进行分析和比较，观察样品表面形貌和微观结构。

三、实验结果和分析：本次实验中，我们观察了不同种类的材料，并对这些材料的表面形貌和微观结构进行了观察和分析，得到了以下结论：1、铜箔的表面是十分平整的，没有出现较大的起伏或断裂，表面的结晶度很高，没有出现较明显的晶粒边界。

2、碳纤维的表面非常光滑，纤维之间的距离比较近，结构紧密，表明这种材料的力学性质比较高。

3、铝箔表面的构造比较密集，晶粒边缘不太明显，表明这种材料的晶粒颗粒比较小，结晶度比较高。

4、钨丝的表面非常光滑，呈现出圆形断面，由此可以判断出这种材料的韧性、延展性比较好。

通过上述材料的观察和分析，我们可以确定电子束微观成像技术可以用于材料科学的表面形貌和微观结构的观察，进一步推广和应用这种技术将会极大地促进材料科学领域的发展。
