10千伏及以下配电网标准化建设改造创建活动验收评分表

一、施工工艺标准化建设管理规为认真贯彻国网公司、省公司关于深化农网改造升级工程标准化建设的指导思想，做好“三通一标”（通用设计、通用设备、通用造价、标准工艺）工作，实现农网改造升级工程建设“设计精密化，施工精益化，工艺精细化，作业标准化”，统一并推广农网改造升级工程建设质量及工艺标准。

按照上级有关文件精神，特制定以下标准：（一）中压配电网工程施工及验收规一、杆塔组装中压线路杆塔在城镇宜选用12米及以上杆塔，乡村一般选用10米及以上杆塔，15m及以上电杆分段，分段部分应做防腐处理。

直线杆采用预应力电杆，特殊要求时可采用非预应力电杆；转角杆、耐杆、终端杆、分支杆及城镇路边宜采用非预应力电杆。

2、电杆埋设深度及埋深标识（见图1）；电杆埋深标识线下边沿距离地面500mm（见图1）。

3、电杆组立后，回填时应将土块打碎，每回填500mm夯实一次；回填后的电杆坑应有防沉土台，其高度应超出地面300mm（见图1）。

4、自立转角塔、终端塔应组立在倾斜平面的基础上，向受力的反方向产生预倾斜，倾斜值应视塔的钢度及受力大小由设计确定；5、拉线应布臵在转角杆、终端杆、导线不对称布臵的直线单杆，在架线后拉线点处不应向受力侧挠倾。

向反受力侧的偏斜不应超过拉线点的3%；6、拉线棒与拉线盘应垂直，拉线盘应采用带拉线环式，拉线棒露出地面部分长度应为500～700mm。

7、电杆组立好后，直线杆的横向位移不应大于50mm，直线杆梢的位移不应大于杆梢直径的1/2；转角杆应向外角预偏，紧线后不应向角倾斜，向外角的倾斜，其杆梢位移不应大于杆梢直径；终端杆应向拉线侧预偏，紧线后不应向拉线反方向倾斜。

8、横担安装（见图2）：（1）直线杆单横担应装于受电侧，横担端部上下歪斜不应超过20mm；横担端部左右扭斜不应超过20mm；（2）单回三角排列直线杆，横担安装距离杆梢为650mm，杆顶器距离杆梢150mm；分支杆、90度转角杆（上、下）及终端杆应装于拉线侧。

建设10kV标准化线路，提高供电可靠性发布时间：2021-11-11T07:12:24.846Z 来源：《中国科技人才》2021年第23期作者：王红森[导读] 以提高供电可靠性和线路绝缘化率为抓手，随着农村经济的快速发展，供电需要的不断增加，对供电能力和供电可靠性有了更高的要求。

由于农村树木较多，10kV线路下方有树障时会出现安全隐患，在新建或改造线路时，使用绝缘导线可以适当减少此类事件的发生，从而提升了供电的可靠性。

国网陇西县供电公司甘肃陇西 748100摘要：10kV配电线路已成为整个配电网结构的重要组成部分，但线路设计安装图纸不统一对标准化线路建设造成一定困难。

省公司运检部通过下发《关于下发2017年10千伏及以下配电网标准化建设改造创建活动工作安排的通知》（运检﹝2017﹞35号），国网设备部下发《国网设备部、物资部关于印发配电网建设及改造标准物料目录（2019版）的通知》（设备配电〔2019〕78号）和《国网设备部关于印发10（20）千伏及以下配电网工程业主、监理、施工项目部标准化管理手册的通知》（设备配电〔2019〕20号）文件对建设10kV标准化线路进一步明确。

然而各施工队伍素质水平参差不齐，其安装方法、安装工艺要求不统一，造成了10kV线路安装质量参差不齐。

关键词：标准化线路；提高供电；可靠性以提高供电可靠性和线路绝缘化率为抓手，随着农村经济的快速发展，供电需要的不断增加，对供电能力和供电可靠性有了更高的要求。

由于农村树木较多，10kV线路下方有树障时会出现安全隐患，在新建或改造线路时，使用绝缘导线可以适当减少此类事件的发生，从而提升了供电的可靠性。

合理控制供电半径。

农网10kV供电半径超长，造成出现故障或检修停电时，停电范围广、影响范围大，损失电量多。

为了缩小停电范围，增加供电量，进行新建10kV标准化线路按照C类供电区域供电半径不大于3km，D类供电区域供电半径不大于15km。

10千伏及以下配网工程验收管理规定1 范围本办法适用于电业局10kV及以下配网工程施工验收管理。

2 规范性引用文件配网设计、施工及验收的国家和行业标准闽电营销〔2006〕1257号福建省电力有限公司配电网规范化管理办法（修订稿）闽电生产〔2006〕1008号福建电网城市中低压配电网建设改造技术导则（修订）闽电营〔2004〕276号新建住宅电力工程建设规范Q/FJG 10029—2004 福建省电力有限公司电力设备交接及预防性试验规程（试行）3 职责和权限3.1 生产技术部负责制定配网改造工程的验收要求，参加验收工作。

3.2 业扩项目部负责配网改造及业扩工程的项目建设，组织工程中间质检、隐蔽工程签证，负责协调工程验收及消缺，负责组织业扩工程的验收。

3.3 配电部负责配网工程验收交接及投运前的质量把关，参加配改及业扩工程的配电站房土建移交、中间验收质检与竣工验收工作。

3.4 营销部负责用户产权的配网设备验收工作。

3.5 施工单位根据工程设计与施工规范要求进行施工作业，验收前开展三级自检并及时进行缺陷整改，按规定移交图纸资料。

3.6 设计单位参与配网工程的验收工作。

3.7 物资公司负责配网物资的入网管理，杜绝进入“三无”产品，负责产品售后服务。

3.8 其它部门（安监部、保卫部）参与配网工程的消防、安全防护、防误等相关验收工作。

4 总则4.1 验收组织表14.2 配网工程实行标准化验收，施工单位三级自检与工程竣工验收时均应严格使用标准化验收卡（附录A.1、A.2），并使用书面的“电业局配网工程验收单”（见附录B）、“电业局配网工程缺陷整改反馈表”（见附录C）进行缺陷整改工作。

4.3 工程验收及送电基本流程：4.3.1 非当日送电工程验收及送电基本流程：a）项目单位组织工程中间质检b）施工单位三级自检，合格后提交验收申请c）项目建设单位组织竣工验收d）施工单位消缺处理，项目单位组织复查e）设备送电会签后，设备投产f）送电后一个月内，施工单位移交竣工图纸4.3.2当日送电及零星工程验收及送电基本流程：a）施工单位自查合格b）运行维护单位验收，施工单位立即处理缺陷c）无影响送电的缺陷，设备先送电d）施工单位及时处理遗留缺陷，运行维护单位复查5 工程验收的一般要求5.1 图纸资料与设备编号：a) 根据配电GIS流程管理与配电GIS异动管理规定，配改工程设计中由设计单位负责使用GPS仪采集杆塔、配电站房经纬度坐标，设计图纸中应包括地理坐标资料。

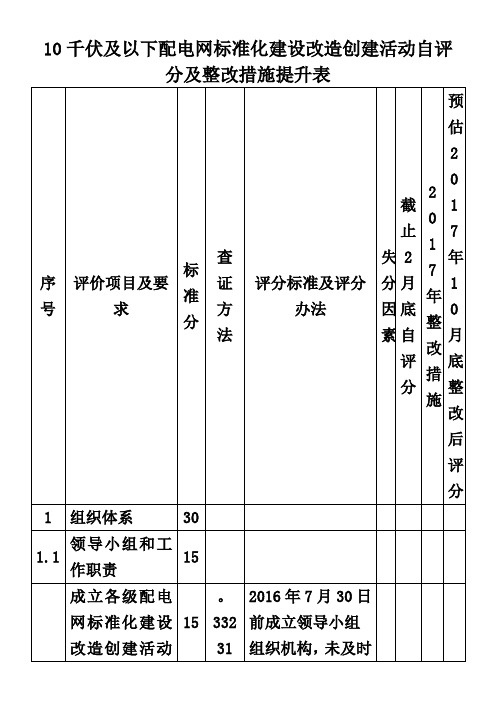

附表3：10千伏及以下配电网标准化建设改造创建活动验收评分表序号评价项目及要求标准分查证方法评分标准及评分办法1组织体系1001.1领导小组和工作职责50成立各级配电网标准化建设改造创建活动领导小组，成员应由各级公司运检管理分管领导及相关部门（单位）主要负责人组成；职责分工明确，定期召开工作例会，及时协调解决工作中重大问题。

资料审查未建立组织机构扣25分；职责未明确每处扣2分；未定期召开工作例会、缺少会议纪要、工作计划不明确具体扣5-10分。

1.2工作小组和工作职责50成立各级配电网标准化建设改造创建活动工作小组，组长应由运检管理部门（单位）主要负责人担任，成员由相关部门（单位）负责人员组成，职责分工明确，定期召开工作例会，及时协调解决工作中资料审查未建立组织机构扣25分；职责未明确每处扣2分；未定期召开工作例会且缺少会议纪要、工作计划和总结不具体、报送数据不准确不完整扣8-10分。

2项目需求2002.1编制项目需求计划1002.1.1编制配电网建设改造地理接线图（包括现状图、年度网架图及目标网架图）、拓扑图70资料审查系统检查按时完成配电网建设改造地理接线图的绘制，且描述明确、清晰的，得基础分50分；现状图、年度建设改造接线图及目标网架图，每缺失一个扣10分；图纸齐全，描述不明确、不清晰的，每发现一处扣5分，扣完为止；在得满基础分基础上，按照建设时序绘制了联络图的加5分、绘制了单线图的加5分、绘制了0.4千伏相关图纸且齐全的加5分，在PMS2.02.1.2编制配电网建设改造工程项目计划表30资料审查系统检查项目需求计划表所列网架结构项目与配电网建设改造地理接线图不匹配，每一处扣1分；运维管控系统中监测到的低电压、重过载问题未列入项目需求计划表，每一处扣0.5分，扣完为止。

2.2“一图一表”落实情况1002.2.1年度网架项目安排与网架图一致性50资料审查系统检查每发现一处不一致，扣5分，扣完为止。

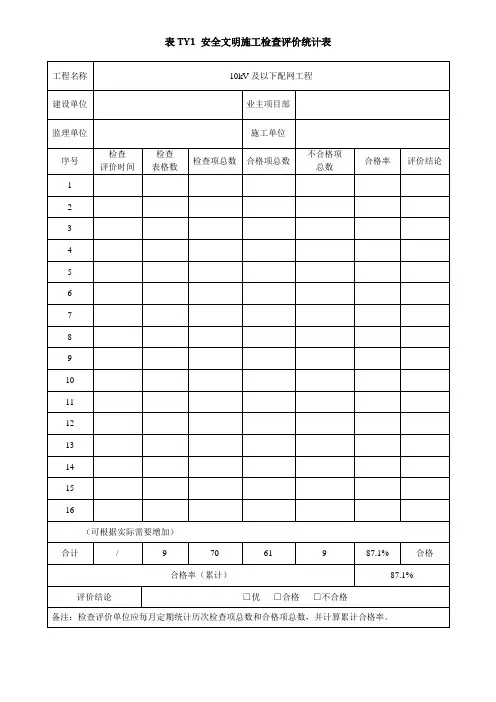

配电网工程施工项目部标准化管理手册（试行）编制说明为规范公司10千伏及以下(以下简称10千伏）配电网建设管理行为，统一施工管理工作模式，实现施工项目部标准化管理目的，特编制本手册。

本手册依据国家现行法律法规，以及国家、行业、公司规程规范，结合公司配电网工程管理指导意见，在总结公司系统施工项目部标准化建设及运作经验的基础上编制而成。

本手册根据10千伏配电网工程建设特点，按照管理内容简单实用、工作流程易于操作的原则进行编制。

主要体现在以下几个方面：一是手册正文按照工程前期、工程建设、总结评价三个阶段描述工作内容，将项目安全、质量、造价、技术等管理工作贯穿其中，各阶段应产生和收集的管理资料以清单形式一一列出，方便管理者使用；二是按照配电网建设工程进行编制，整合了配电网和线路专业通用管理工作内容，对两个专业不同的内容进行分别描述，便于工程综合管控；三是管理资源按照工程实际需要合理配置，精简了项目部人员配备，适当放宽了上岗条件，统一和简化了项目部上墙图牌；四是简化了项目管理策划和审批流程，安全管理及风险控制方案等不独立编制，其内容全部纳入《项目管理实施规划》相应章节中，一并报审；五是整合了总结内容，将标准工艺应用总结合并到施工总结中；六是简化了管理审批流程，主体工程的各单位工程及分部工程不单独报审，实行主体工程开工一次性报审；七是将月度例会与业主项目部、监理项目部的月度例会合并召开，内容并入到监理项目部形成的月度例会会议纪要中；八是精简了数码照片采集管理性资料。

数码照片仅要求对隐蔽工程、关键工序和亮点照片的采集、整理。

九是交叉互检、安全管理评价和安全风险动态管理等工作不作硬性规定。

本手册正文主要包括以下四个方面内容：1施工项目部设置。

明确了施工项目部组建和施工项目部各岗位工作职责。

2工程前期阶段。

明确了施工合同交底、项目管理策划、管理体系建立、标准化开工管理内容。

3工程建设阶段。

明确了项目管理、安全管理、质量管理、造价管理、技术管理五个专业的主要工作内容与方法、管理流程。
