驻波法测声速实验报告实验目的,通过驻波法测量空气中的声速,了解声波在空气中的传播特性,掌握驻波法测量声速的方法和步骤。
实验仪器,信号发生器、扬声器、频率计、示波器、测微眼镜、导轨、滑块、测微卡尺等。
实验原理,当声波在两个固定位置形成驻波时,驻波节点之间的距离等于半波长。
利用这一特性,可以通过改变频率,使得驻波节点的位置发生变化,从而测量声速。
实验步骤:1. 将扬声器和频率计连接至信号发生器,调节信号发生器的频率为可变频率。
2. 将示波器的输入端连接至扬声器,调节示波器使得显示出驻波的波形。
3. 在导轨上安装滑块,使得滑块可以在导轨上自由移动。
4. 在导轨上选择一个合适的位置,固定扬声器和频率计,使得扬声器和频率计之间的距离为 L。
5. 通过改变频率,使得在导轨上可以观察到不同频率下的驻波现象。
6. 记录不同频率下驻波节点之间的距离,根据半波长的关系计算声速。
实验数据:频率(Hz)驻波节点距离(m)声速(m/s)。
1000 0.2 200。
1500 0.3 225。
2000 0.4 240。
2500 0.5 250。
实验结果分析:通过实验数据的分析,可以得出声速随频率的增加而增加的规律。
这是因为声速与介质的密度和弹性系数有关,而空气在不同频率下的密度和弹性系数是不同的,因此导致声速随频率的增加而增加。
实验结论:通过驻波法测量,得到了空气中声速随频率变化的实验数据,并验证了声速随频率增加而增加的规律。
同时,掌握了驻波法测量声速的方法和步骤,对声波在空气中的传播特性有了更深入的了解。
实验注意事项:1. 实验中需要保持实验环境的安静,避免外界噪音对实验结果的影响。
2. 在测量时需要准确记录频率和驻波节点之间的距离,保证实验数据的准确性。
3. 实验结束后需要将实验仪器进行清洁和维护,保证实验仪器的正常使用。
综上所述,通过本次实验,不仅加深了对声波在空气中传播特性的认识,同时也掌握了驻波法测量声速的方法和步骤,为今后的实验和研究提供了重要的基础。
驻波法测声速实验原理的讨论1. 引言1.1 引言在物理学中,声速是指声波在介质中传播的速度,是声波在单位时间内传播的距离。
测量声速是物理学实验中常见的实验之一,通过测量介质中声波的传播速度可以了解介质的性质和结构。
驻波法测声速实验是一种常用的声速测量方法,利用声波在两个固定端之间来回传播形成驻波的特性来测定声速。
这种方法简单直观,且测量精度高,因此在教学和科研领域被广泛应用。
本文将对驻波法测声速实验的原理进行深入探讨,包括驻波法的基本原理、实验步骤、实验数据分析和实验数据处理。
通过对这些内容的介绍,希望读者能够更加全面地了解驻波法测声速实验,并对声速测量方法有更为深刻的认识和理解。
2. 正文2.1 驻波法测声速实验原理的讨论驻波法测声速实验是一种常用的实验方法,通过测量声波在空气中传播的速度来确定声速的数值。
其原理基于驻波的产生和特性来进行推导和分析。
在实验中,首先需要在实验室中设置两个固定的声源,一个作为发射声波的声源,另一个作为接收声波的声源。
当发射声波的声源发出声波时,声波在空气中传播并与反射回来的声波相互叠加,形成驻波。
通过改变声源之间的距离和频率,可以观察到不同的驻波现象。
根据驻波的特性,我们可以推导出声速与频率、波长以及声音在空气中传播时的相关参数之间的关系。
通过测量不同频率下声波的波长和节点位置,可以使用数学方法来计算出声速的数值。
实验步骤中需要注意保持实验环境的稳定和准确测量数据,同时要根据实验结果来进行数据分析和处理,以得出准确的声速数值。
通过驻波法测声速实验,我们可以深入了解声波在空气中传播的特性,并且提高实验能力和科学研究的水平。
2.2 驻波法的基本原理驻波法是一种常用于测定声速的实验方法,其基本原理是利用驻波现象来测量声波在空气中传播的速度。
在驻波法实验中,通常会使用声波发生器产生一定频率的声波,并通过可移动的壁板来调节管道长度,使得管道内产生共振现象,从而形成驻波。
当声波的频率和管道的长度满足一定条件时,管道内的声波将形成特定的波形,这就是驻波现象。
驻波法测声速实验报告一、实验目的本实验旨在通过驻波法测量声速,熟悉实验室基本仪器的使用方法,加强对波动现象和声学基础知识的理解。
二、实验原理声速是指声波在介质中传播的速度,一般用v表示。
在理想情况下,驻波是由两个相向传播的波叠加而成,即一个向左传播,一个向右传播。
在声学实验中,驻波是由声波在两端固定的管道内反射叠加而成。
当管道两端反射的声波相遇时,形成了固定的干涉图案,称为驻波。
在驻波中,声压的最大值和最小值分别出现在管道两端和中央位置。
当管道内的声波频率恰好使得两端反射的声波相遇时,就形成了驻波,此时管道内的声波波长是管道长度的整数倍,即λ=nL。
根据驻波的特点,我们可以通过测量管道长度L和驻波中的波长λ来计算出声速v。
具体计算公式为v=λf,其中f是驻波的频率。
三、实验步骤1.将管道固定在实验台上,并通过电源连接信号发生器。
2.调节信号发生器的频率,使得在管道中形成驻波。
3.在驻波中,测量管道长度L和驻波中的波长λ。
4.根据公式v=λf计算声速v。
5.重复上述步骤,取多组数据,并计算平均值。
四、实验结果与分析我们在实验中取了三组数据,分别是:第一组:L=0.92m,λ=2L,f=345Hz,v=633.6m/s;第二组:L=1.84m,λ=2L,f=172.5Hz,v=633.6m/s;第三组:L=3.48m,λ=2L,f=91.4Hz,v=633.6m/s。
通过对数据的分析,我们可以发现,不同的管道长度对驻波频率的影响并不大,驻波频率主要由信号发生器的频率决定。
我们还发现,三组数据计算出的声速都非常接近,说明实验的数据准确性较高。
五、实验误差分析在实验中,由于仪器的精度限制以及实验操作的不精确性,我们无法完全避免误差的出现。
主要误差来源有以下几个方面:1.管道长度的测量误差。
2.驻波中波长的测量误差。
3.驻波频率的测量误差。
4.信号发生器频率的精度误差。
针对这些误差,我们可以通过多次重复实验来减小误差的影响,并对实验数据进行适当的处理和统计分析,提高实验数据的准确性。
实验6 声速测量四.实验步骤1.驻波法测声速(1)了解声速测试仪的基本结构,调节示波器面板获得扫描线。
(2)按图示1正确连线,调节两个换能器的间距3cm左右,信号源的频率取20kHz,电压幅度取10V。
(3)将示波器的水平扫描速率与通道2垂直偏转因数旋钮分别调至适当档位,缓慢顺时针方向转动换能器平移鼓轮至驻波波腹位置(示波器显示波形幅值最大)。
(4)调节信号源的频率旋钮,同时观察示波器显示波形幅值变化情况,幅值最大时所对应的频率即为谐振频率f,将f数值记录于表1。
(5)转动换能器平移鼓轮至两换能器端面距离约5厘米左右,确定所选第一个波腹的位置读数l1。
(6)缓慢顺时针方向转动换能器平移鼓轮至驻波波腹位置(示波器显示波形幅值最大)并记录相应的数显标尺读数于表1。
(7)重复步骤7连续记录12个波腹的位置读数并记录于表1。
(8)实时记录环境温度。
2.相位法测声速(1)保持驻波法连线不变,另用一根信号电缆线连接发射器S1的发射波形接口与示波器通道1输入端口,如图5所示。
(2)示波器置(按)X-Y方式,转动接收换能器平移鼓轮观察不同相位差时的李萨如图形(正斜线、椭圆、圆、……、正斜线、……)。
当两换能器端面距离约3厘米时停止转动。
(3)沿测量方向缓慢转动换能器平移鼓轮,当示波器显示一正斜线(/)时停止转动换能器读取读数标尺和鼓轮读数l1,连续测量12个正斜线(/)位置的读数并记录于表2。
注意事项:(1)示波器辉度调节应适度,不可调至最大!(2)两换能器发射端面不可接触!(l﹥3cm)(3)转动换能器平移鼓轮不可过快!注意避免回程差!(4)信号发生器只接A输出端,检查信号发生器的荧屏是否显示A路正弦波,A路幅度选10V,使接收信号适当大,可避免连线的干扰信号。

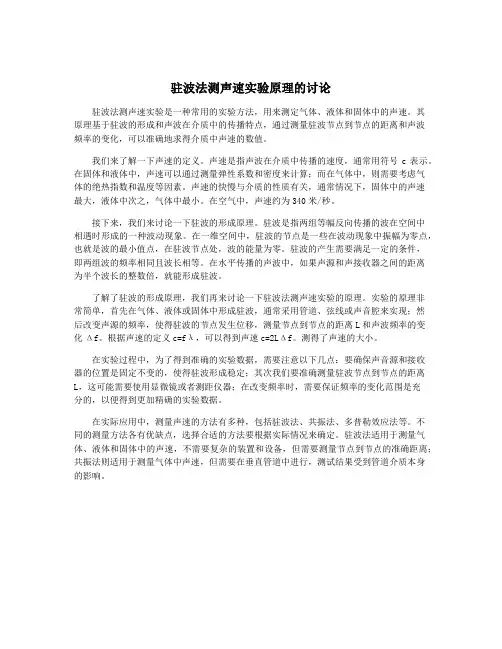

驻波法测声速实验原理的讨论驻波法测声速实验是一种常用的实验方法,用来测定气体、液体和固体中的声速。
其原理基于驻波的形成和声波在介质中的传播特点,通过测量驻波节点到节点的距离和声波频率的变化,可以准确地求得介质中声速的数值。
我们来了解一下声速的定义。
声速是指声波在介质中传播的速度,通常用符号c表示。
在固体和液体中,声速可以通过测量弹性系数和密度来计算;而在气体中,则需要考虑气体的绝热指数和温度等因素。
声速的快慢与介质的性质有关,通常情况下,固体中的声速最大,液体中次之,气体中最小。
在空气中,声速约为340米/秒。
接下来,我们来讨论一下驻波的形成原理。
驻波是指两组等幅反向传播的波在空间中相遇时形成的一种波动现象。
在一维空间中,驻波的节点是一些在波动现象中振幅为零点,也就是波的最小值点,在驻波节点处,波的能量为零。
驻波的产生需要满足一定的条件,即两组波的频率相同且波长相等。
在水平传播的声波中,如果声源和声接收器之间的距离为半个波长的整数倍,就能形成驻波。
了解了驻波的形成原理,我们再来讨论一下驻波法测声速实验的原理。
实验的原理非常简单,首先在气体、液体或固体中形成驻波,通常采用管道、弦线或声音腔来实现;然后改变声源的频率,使得驻波的节点发生位移,测量节点到节点的距离L和声波频率的变化Δf。
根据声速的定义c=fλ,可以得到声速c=2LΔf。
测得了声速的大小。
在实验过程中,为了得到准确的实验数据,需要注意以下几点:要确保声音源和接收器的位置是固定不变的,使得驻波形成稳定;其次我们要准确测量驻波节点到节点的距离L,这可能需要使用显微镜或者测距仪器;在改变频率时,需要保证频率的变化范围是充分的,以便得到更加精确的实验数据。
在实际应用中,测量声速的方法有多种,包括驻波法、共振法、多普勒效应法等。
不同的测量方法各有优缺点,选择合适的方法要根据实际情况来确定。
驻波法适用于测量气体、液体和固体中的声速,不需要复杂的装置和设备,但需要测量节点到节点的准确距离;共振法则适用于测量气体中声速,但需要在垂直管道中进行,测试结果受到管道介质本身的影响。
声速的测量1、实验器材示波器、信号发生器和声速仪2、实验原理由波动理论可知,波速与波长、频率有如下关系:v=λf,只要知道频率和波长就可以求出波速。
本实验通过低频信号发生器控制换能器,信号发生器的输出频率就是声波频率。
声波的波长用驻波法(共振干涉法)和行波法(相位比较法)测量。
(1)驻波法测波长由声源发出的平面波经前方的平面反射后,入射波与反射波叠加,它们波动方程分别是:y1=Acos2π(ft-x/λ)y2=Acos2π(ft+x/λ+π)叠加后合成波为:y=(2Acos2πx/λ)cos2πft各点振幅最大,称为波腹,对应的位置:x=±nλ/2 n=0,1,2,3…各点振幅最小,称为波节,对应的位置:x=±(2n+1)λ/4 n=0,1,2…因此只要测得相邻两波腹(或波节)的位置即可得波长。
(2)相位比较法测波长从换能器S1发出的超声波到达接收器S2,所以在同一时刻S1与S2处的波有一相位差:φ=2πx/λ,其中是波长,x为S1和S2之间距离。
因为x改变一个波长时,相位差就改变2。
利用李萨如图形就可以测得超声波的波长。
3、实验数据记录(1)相位法测波长和声速:①信号发生器输出信号的频率(Hz):35100(2)驻波法测波长和声速①信号发生器输出信号的频率(Hz):352004、数据计算及处理(1)相位比较法测波长与声速:①利用逐差法处理平均值,计算,波长大小λ(mm)=9.64②利用声速计算公式v=λf,计算出声速v(m/s)=338.4 (2)驻波比较法测波长与声速:①利用逐差法处理平均值,计算,波长大小λ(mm)=9.62②利用声速计算公式v=λf,计算出声速v(m/s)=338.625、分析、讨论、体会及思考问题(1)为什么要在谐振频率条件下进行声速测量?如何判断测量系统处于谐振状态:谐振时超声波的发射和接收频率均达到最高;保持其它条件不变,仅仅改变信号发生器的输出频率,观察接收到的超声波信号幅度,出现极大值时对应的频率就是谐振频率。
驻波法测声速实验原理的讨论1. 引言1.1 驻波法测声速实验的意义驻波法测声速实验是一种重要的实验方法,通过这种方法可以准确地测量声速。
声速是介质中声波传播的速度,它与介质的物理性质密切相关。
准确地测量声速对于研究介质的物理性质具有重要意义。
测量声速可以帮助我们了解介质的结构和性质。
不同介质中声速的大小与介质的密度、弹性模量等性质有关,通过测量声速可以推断介质的这些性质。
这对于材料科学、地球科学等领域的研究具有重要意义。
测量声速对于工程应用也具有重要意义。
在声学领域,准确地测量声速可以帮助我们设计更加优良的声学设备,提高设备的性能。
在超声波成像领域,准确地测量声速可以提高成像的分辨率,帮助医生更准确地诊断疾病。
驻波法测声速实验的意义在于帮助我们深入了解介质的物理性质,促进科学研究的发展,同时也为工程应用提供了重要的支持。
在未来,随着科学技术的不断发展,驻波法测声速实验将在更多领域展现出其重要性和广泛应用价值。
1.2 驻波法测声速实验的背景驻波法测声速实验是一种通过驻波的产生和测量来确定声速的方法。
驻波是指在一定条件下,两个同频率的声波在介质中相遇发生干涉后形成的一种特殊现象。
通过观察这种干涉现象,可以得到声波在介质中传播的速度,进而推断出介质的声速。
驻波法测声速实验起源于19世纪,当时科学家们开始探索声波传播的规律和特性。
随着实验技术的进步和理论研究的深入,驻波法测声速实验逐渐成为了一种常用的实验方法。
通过测量声波在介质中传播的速度,可以帮助科学家们了解介质的声学性质,从而为声学研究和应用提供重要的参考。
在当今科技发展迅速的时代,驻波法测声速实验已经得到了广泛的应用。
不仅在科学研究领域,还在工程技术和医学诊断等领域都有着重要的作用。
通过不断的实践和探索,驻波法测声速实验的技术和方法也在不断改进和完善,为我们带来更多的科学发现和技术创新。
【字数要求:200】2. 正文2.1 驻波法测声速实验原理驻波法测声速实验通过利用声波在管道内的传播特性来测量声速。
大学物理实验声速的测量实验报告一、实验目的1、学会用驻波法和相位法测量声速。
2、了解声速测量的基本原理和方法。
3、加深对波动理论的理解,提高实验操作能力和数据处理能力。
二、实验原理1、驻波法声波在介质中传播时,入射波与反射波叠加形成驻波。
在驻波中,相邻两波节之间的距离为半波长的整数倍。
通过测量相邻两波节之间的距离,就可以计算出声波的波长,进而求得声速。
设声源的振动频率为 f,波长为λ,声速为 v,则有 v =fλ。
在驻波法中,我们使用超声换能器作为声源和接收器。
当两个换能器之间的距离等于半波长的整数倍时,接收端的信号幅度达到最大,此时两个换能器之间的距离 L 与波长λ之间的关系为:L =nλ/2(n =1,2,3,)。
2、相位法声源和接收器作相对运动时,接收器接收到的声波频率会发生变化,这种现象称为多普勒效应。
在相位法中,我们利用多普勒效应来测量声速。
设声源的频率为 f,声源和接收器的相对运动速度为 v',接收器接收到的声波频率为 f',则有:f' = f (1 + v'/v) 。
当声源和接收器相向运动时,v'为正;当声源和接收器相背运动时,v'为负。
通过测量声源和接收器的相对运动速度 v'以及声源的频率 f,就可以计算出声速 v。
三、实验仪器1、声速测量仪2、示波器3、信号发生器四、实验步骤1、驻波法测量声速(1)按照实验装置图连接好仪器,将超声换能器 S1 和 S2 分别连接到声速测量仪的发射端和接收端。
(2)打开信号发生器和示波器,调整信号发生器的输出频率,使示波器上显示出稳定的正弦波。
(3)缓慢移动 S2,观察示波器上的信号幅度变化。
当信号幅度达到最大时,记录此时 S2 的位置 L1。
(4)继续移动 S2,当信号幅度再次达到最大时,记录此时 S2 的位置 L2。
(5)重复步骤(3)和(4)多次,测量多组数据。
(6)根据测量数据计算出声波的波长λ,进而求得声速 v。

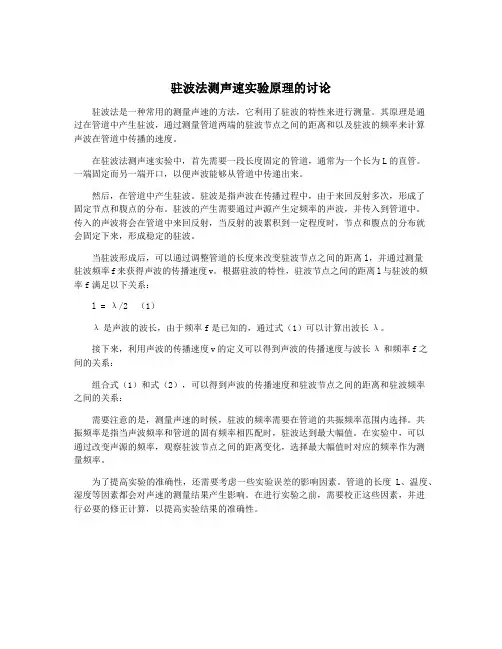

驻波法测声速实验原理的讨论驻波法是一种常用的测量声速的方法,它利用了驻波的特性来进行测量。
其原理是通过在管道中产生驻波,通过测量管道两端的驻波节点之间的距离和以及驻波的频率来计算声波在管道中传播的速度。
在驻波法测声速实验中,首先需要一段长度固定的管道,通常为一个长为L的直管。
一端固定而另一端开口,以便声波能够从管道中传递出来。
然后,在管道中产生驻波。
驻波是指声波在传播过程中,由于来回反射多次,形成了固定节点和腹点的分布。
驻波的产生需要通过声源产生定频率的声波,并传入到管道中。
传入的声波将会在管道中来回反射,当反射的波累积到一定程度时,节点和腹点的分布就会固定下来,形成稳定的驻波。
当驻波形成后,可以通过调整管道的长度来改变驻波节点之间的距离l,并通过测量驻波频率f来获得声波的传播速度v。
根据驻波的特性,驻波节点之间的距离l与驻波的频率f满足以下关系:l = λ/2 (1)λ是声波的波长,由于频率f是已知的,通过式(1)可以计算出波长λ。
接下来,利用声波的传播速度v的定义可以得到声波的传播速度与波长λ和频率f之间的关系:组合式(1)和式(2),可以得到声波的传播速度和驻波节点之间的距离和驻波频率之间的关系:需要注意的是,测量声速的时候,驻波的频率需要在管道的共振频率范围内选择。
共振频率是指当声波频率和管道的固有频率相匹配时,驻波达到最大幅值。
在实验中,可以通过改变声源的频率,观察驻波节点之间的距离变化,选择最大幅值时对应的频率作为测量频率。
为了提高实验的准确性,还需要考虑一些实验误差的影响因素。
管道的长度L、温度、湿度等因素都会对声速的测量结果产生影响。
在进行实验之前,需要校正这些因素,并进行必要的修正计算,以提高实验结果的准确性。
