土工合成材料试验一、 土工格栅的拉伸强度、延伸率(摘自GB/T17689-2008)1试验仪器拉力试验机：拉力试验机精度为1％，量程使用范围为10%—90%。
2 试验步骤1）试样的制备① 单拉塑料格栅采用单肋法测试时，裁取试样时将样品两侧面去掉两个肋后，在宽度方向均匀裁取10个试样。
试样应沿纵向方向保留3个节点，试样沿横方向取3个肋，剪断两侧的2肋。
② 采取多肋法法测试时，均匀裁取5个试样，试样应沿着纵向方向保留3个节点，在横向两侧剪断2肋，试样有效宽度不小于200mm。
③ 双拉塑料格栅采用单肋法测试时，均匀地从样品纵、横方向上各取10个试样，试样长度至少包括两个完整单元，且试样长度不小于100mm。
④ 采用多肋法测试时，均匀在纵、横两个方向上各裁取5个试样，试样有效宽度不小于200mm，长度至少包括两个完整单元，且长度不小于100mm。
⑤ 仲裁试验采用多肋法。
.2）试样状态调节与试验的环境标准：样品应在温度（20±2）℃环境下放置至少24 h ，并在该环境下进行试验。
3）拉伸速度:以试样夹具间距离的20％每分钟作为拉伸速度（mm/min）。
4）用夹具夹住试样两端的节点，应施加该试样标称强度1%预拉力后，开始拉伸试验，测量2%、5%伸长时间和第一峰值时的拉力，以及标称伸长率。
以算术平均值作为试验结果。
3 试验结果 1）拉伸强度按式（3.5.1-1）计算：L n Nf F ´´= ……………………（3.5.1-1）式中：F——拉伸强度，单位为千牛顿每米（kN/m）；f——试样的拉力值，单位为千牛顿（kN）；N——样品宽度上的肋数；n——试样的肋数；L——样品宽度，单位为米（m）。
2）标称伸长率按式（3.5.1-2）计算：%100´=D o G G e …………………… （3.5.1-2）式中： ε——标称伸长率，用％表示；△G ——达到标称强度时夹具的行程，单位为毫米（mm）；G 0——试样在预拉力状态下，夹齿点间距离，单位为毫米（mm）。

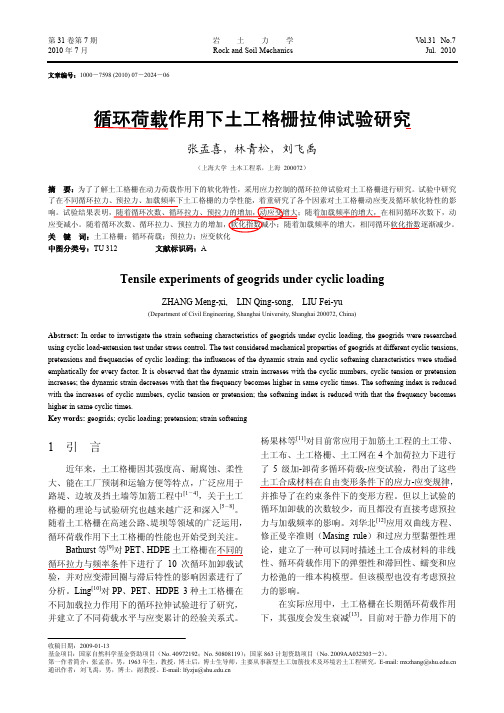

第31卷第7期 岩 土 力 学 V ol.31 No.7 2010年7月 Rock and Soil Mechanics Jul. 2010收稿日期：2009-01-13基金项目：国家自然科学基金资助项目（No. 40972192；No. 50808119）；国家863计划资助项目（No. 2009AA032303－2）。
第一作者简介：张孟喜，男，1963年生，教授，博士后，博士生导师，主要从事新型土工加筋技术及环境岩土工程研究。
E-mail: mxzhang@ 通讯作者：刘飞禹，男，博士，副教授。
E-mail: lfyzju@文章编号：1000－7598 (2010) 07－2024－06循环荷载作用下土工格栅拉伸试验研究张孟喜，林青松，刘飞禹（上海大学 土木工程系，上海 200072）摘 要：为了了解土工格栅在动力荷载作用下的软化特性，采用应力控制的循环拉伸试验对土工格栅进行研究。
试验中研究了在不同循环拉力、预拉力、加载频率下土工格栅的力学性能，着重研究了各个因素对土工格栅动应变及循环软化特性的影响。
试验结果表明，随着循环次数、循环拉力、预拉力的增加，动应变增大；随着加载频率的增大，在相同循环次数下，动应变减小。
随着循环次数、循环拉力、预拉力的增加，软化指数减小；随着加载频率的增大，相同循环软化指数逐渐减少。
关 键 词：土工格栅；循环荷载；预拉力；应变软化中图分类号：TU 312 文献标识码：ATensile experiments of geogrids under cyclic loadingZHANG Meng-xi, LIN Qing-song, LIU Fei-yu(Department of Civil Engineering, Shanghai University, Shanghai 200072, China)Abstract: In order to investigate the strain softening characteristics of geogrids under cyclic loading, the geogrids were researched using cyclic load-extension test under stress control. The test considered mechanical properties of geogrids at different cyclic tensions, pretensions and frequencies of cyclic loading; the influences of the dynamic strain and cyclic softening characteristics were studied emphatically for every factor. It is observed that the dynamic strain increases with the cyclic numbers, cyclic tension or pretension increases; the dynamic strain decreases with that the frequency becomes higher in same cyclic times. The softening index is reduced with the increases of cyclic numbers, cyclic tension or pretension; the softening index is reduced with that the frequency becomes higher in same cyclic times.Key words: geogrids; cyclic loading; pretension; strain softening1 引 言近年来，土工格栅因其强度高、耐腐蚀、柔性大、能在工厂预制和运输方便等特点，广泛应用于路堤、边坡及挡土墙等加筋工程中[1－4]，关于土工格栅的理论与试验研究也越来越广泛和深入[5－8]。
塑料土工格栅检测报告根据塑料土工格栅的检测报告，以下是一个1500字以上的完整文档，包含了必要的内容：一、引言二、测试方法在对塑料土工格栅进行检测之前，我们采用了以下测试方法：1.物理性能测试：通过拉伸试验、冲击试验和弯曲试验等方法，评估塑料土工格栅的物理性能。
2.化学性能测试：对塑料土工格栅进行化学成分分析，以确定其材料组成和化学性能。
3.尺寸和几何形状检测：测量和记录塑料土工格栅的几何尺寸，包括长度、宽度和厚度等参数。
三、测试结果与分析1.物理性能测试结果：根据拉伸试验，塑料土工格栅的最大抗拉强度为XXMPa，最大抗拉伸伸长为XX%。
这表明塑料土工格栅具有较高的强度和延展性，能够承受较大的拉力。
通过冲击试验获得的冲击强度为XXJ/m，说明塑料土工格栅具有很高的抗冲击性能。
在弯曲试验中，塑料土工格栅的最大抗弯曲应力为XXMPa，最大抗弯曲应变为XX%。
这表明塑料土工格栅具有良好的抗弯性能。
2.化学性能测试结果：化学成分分析结果显示，塑料土工格栅的主要成分为高密度聚乙烯(HDPE)，占总质量的XX%。
此外，还检测到少量的其他材料成分，如增塑剂、抗氧化剂和颜料等。
这些化学成分能够提高塑料土工格栅的耐候性和耐化学腐蚀性。
3.尺寸和几何形状检测结果：对于尺寸和几何形状检测，我们测量了塑料土工格栅的长度、宽度和厚度，并记录了相应的数值。
测量结果显示，塑料土工格栅的长度为XXm，宽度为XXm，厚度为XXmm。
此外，格栅之间的孔径大小也符合设计要求，具有一致的几何形状。
四、结论根据以上的测试结果和分析，我们得出以下结论：1.塑料土工格栅具有优异的物理性能，包括较高的抗拉强度、抗冲击性能和抗弯性能。
这些性能使得塑料土工格栅适用于各种土木工程项目。
2.塑料土工格栅的化学成分主要为高密度聚乙烯(HDPE)，并含有少量的其他添加剂，这些成分提供了格栅的耐候性和耐化学腐蚀性。
3.塑料土工格栅的尺寸和几何形状符合设计要求，具有一致的几何形态和孔隙结构。
土工格栅质量检验报告单
一、项目概述
本文档旨在对土工格栅的质量进行检验，并记录检验结果。
土工格栅是一种用于土壤保护和增强土体稳定性的工程材料，通常用于土方工程、道路工程、防护工程等。
通过对土工格栅的质量进行检验，可以确保其满足工程设计要求，保证工程的安全和可靠性。
二、检验对象
本次检验的对象为供应商提供的土工格栅样品，样品规格为XXXX（根据实际情况填写）。
三、检验内容
1. 外观检验
根据工程设计要求，对土工格栅的外观进行检验。
主要包括格栅的颜色、形状、表面光滑度等方面的评估。
应确保土工格栅的外观无明显缺陷和损伤。
2. 物理性能检验
对土工格栅的物理性能进行检验。
主要包括抗张强度、抗撕裂强度、抗 UV 性能等方面的评估。
应确保土工格栅的物理性能满足工程设计要求。
3. 尺寸检验
对土工格栅的尺寸进行检验。
主要包括格栅的长度、宽度、厚度等方面的测量。
应确保土工格栅的尺寸与设计要求相符。
4. 化学成分检验
对土工格栅的化学成分进行检验。
应检测土工格栅中是否含有有害物质，例如重金属、有机溶剂等。
应确保土工格栅的化学成分符合相关标准要求，不会对环境和人体健康造成影响。
四、检验方法
1. 外观检验
使用目视检查的方式，观察土工格栅的颜色、形状和表面光滑度。
如果发现明显缺陷或损伤，例如断裂、裂纹、割破等，应记录并标注。
2. 物理性能检验。
