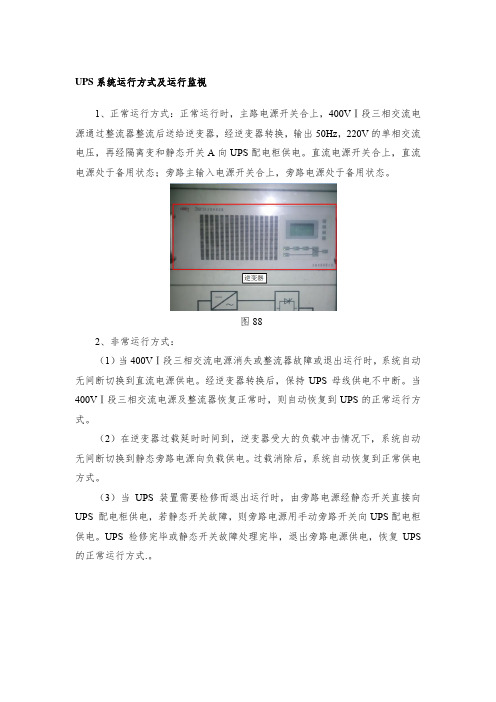

UPS系统运行方式及运行监视
1、正常运行方式：正常运行时，主路电源开关合上，400VⅠ段三相交流电源通过整流器整流后送给逆变器，经逆变器转换，输出50Hz，220V的单相交流电压，再经隔离变和静态开关A向UPS配电柜供电。
直流电源开关合上，直流电源处于备用状态；旁路主输入电源开关合上，旁路电源处于备用状态。
图88
2、非常运行方式：
（1）当400VⅠ段三相交流电源消失或整流器故障或退出运行时，系统自动无间断切换到直流电源供电。
经逆变器转换后，保持UPS母线供电不中断。
当400VⅠ段三相交流电源及整流器恢复正常时，则自动恢复到UPS的正常运行方式。
（2）在逆变器过载延时时间到，逆变器受大的负载冲击情况下，系统自动无间断切换到静态旁路电源向负载供电。
过载消除后，系统自动恢复到正常供电方式。
（3）当UPS装置需要检修而退出运行时，由旁路电源经静态开关直接向UPS 配电柜供电，若静态开关故障，则旁路电源用手动旁路开关向UPS配电柜供电。
UPS 检修完毕或静态开关故障处理完毕，退出旁路电源供电，恢复UPS 的正常运行方式.。
图89。
随着敏感性电子设备种类的急剧增长，不间断电源(UPS)的额定功率范围已从用于保护台式计算机硬件的几百伏安，增长到用于大型计算机和电信中心的数百万伏安(兆伏安)，采用的技术是多种多样的，而且在市场上使用的产品名称也各不相同，有些甚至给用户造成了理解上的混乱。
这就是为什么IEC(国际电工委员会)要为不同类型的UPS结构和性能测试方法建立一套完整的标准的原因。
这些标准的内容是由欧洲标准化委员会(Cenelec)决定选用的。
IEC62040-3标准和等效的欧洲ENV50091-3标准现在已清楚地定义了三种标准化的UPS类型和用以检测它们性能的方法。
这三种类型的UPS是:(1)被动后备式(Passivestandby);(2)在线互动式(Line-interactive);(3)双变换式(Doubleconversion)。
1 不确切的和易使人误解的专业名词UPS在发展和演变的过程中，其所应用的技术变得更加多样化，这取决于被保护的负载类型、负载的重要性和供电等级。
同时，描述UPS产品质量的说明也更加多样化，常常使消费者相互混淆，甚至引起误解。
(l)"在线式"UPS(on-line)"在线式"UPS这一名词在1970年就开始普遍采用了，它表示UPS的主要技术含义是：——输入整流器/充电器，把交流输入电压整流后用于给电池充电和向逆变器供电;一一在市电电源发生中断时，由电池提供后备能量。
——逆变器向负载的供电是一个连续的高质量电源(频率、电压等在很小的容限范围内变化);静态开关或静态旁路有能力将负载转换到旁路电源而不会中断负载的供电，这样使负载能够"降级"运行(即未使用通过逆变器供给的高质量电源)。
如果把"在线式"(On-line)这个名词作为标准化专业名词来考察，其字面上的含意是"在市电上"(Onutilitypower)，即它并不能代表这种UPS结构的实际情况，因为这时的负载是由逆变器供电而并非直接由交流市电供电。

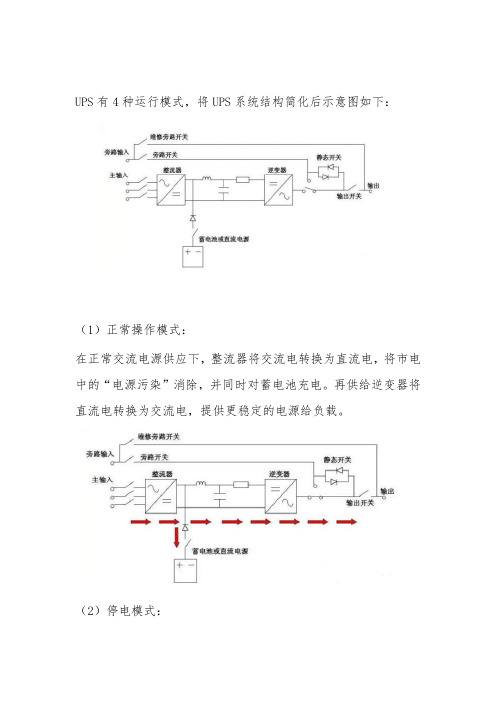

UPS有4种运行模式，将UPS系统结构简化后示意图如下：
（1）正常操作模式：
在正常交流电源供应下，整流器将交流电转换为直流电，将市电中的“电源污染”消除，并同时对蓄电池充电。
再供给逆变器将直流电转换为交流电，提供更稳定的电源给负载。
（2）停电模式：
当交流电源发生异常或整流器、电抗器故障时，蓄电池组提供直流电给逆变器，使交流输出不会有中断，进而达到保护负载的作用。
（3）备用电源模式：
当逆变器发生异常状况如逆变器保险丝熔断、短路等故障时，逆变器会自动切断以防止损坏，若此时旁路交流电源正常时，静态开关会将电源供应转为由旁路备用电源输出给负载使用。
（4）维护旁路模式：
当UPS要进行维修或更换电池而且负载供电又不能中断时，可以先切断逆变器开关然后激活维修旁路开关，再将整流器和旁路开关切断。
交流电源经由维护旁路开关继续供应交流电给负载，此时，维护人员可以安全地对UPS进行维护。
山特UPS操作与维护说明（一）引言概述:山特UPS（Uninterruptible Power Supply）是一种用于应对电力故障的设备，能够提供备用电源，保障电力供应的连续性。
本文档将详细介绍山特UPS的操作与维护说明，帮助用户正确使用和维护该设备，以确保其稳定运行以及延长其使用寿命。
正文:一、启动和关闭UPS1.检查电源线连接是否牢固，并插入UPS的电源插座。
2.按下UPS的启动按钮，等待其启动，指示灯亮起表示UPS已启动。
3.关闭UPS时，按住关闭按钮，等待指示灯熄灭，然后断开电源线的连接。
二、UPS的工作模式1.在线模式：UPS直接通过AC电源供电，同时将电能转换为直流电以供给设备使用。
2.备用模式：当输入电源发生故障时，UPS会自动切换到备用电池供电，保持应备电源不间断供电。
3.电池模式：当输入电源和备用电池都无法供电时，UPS将自动将直流电能转换为交流电以供用户继续使用。
三、UPS的维护1.定期检查UPS的电源线和插头，确保连接牢固。
2.清洁UPS外壳，使用干净的布和清洁剂擦拭。
3.定期检查UPS的电池状态，如电量和健康状况，确保正常工作。
4.UPS的散热孔应保持通畅，定期清除积尘。
5.避免UPS在高温、湿度和灰尘较多的环境中使用，以免影响UPS的性能和寿命。
四、UPS故障排除1.检查UPS是否正常启动，如果未启动，请检查电源线和插头是否连接好。
2.检查UPS的电池是否需要更换，如需要，请联系专业人员进行更换。
3.如果UPS无法正常工作，请检查输入电源是否正常。
4.如果UPS发出异常噪音，请将UPS断电，并立即联系维修人员。
五、安全注意事项1.使用UPS时，请不要触碰任何裸露的电线和内部零部件。
2.避免将液体或金属物品放入UPS内部或接口上。
3.避免将UPS放置在潮湿、高温或有火源的地方。
4.不要使用过大或过小的电压输入UPS。
5.如需维修UPS，请联系专业人员进行维修。
总结:本文档详细介绍了山特UPS的操作与维护说明，包括启动和关闭UPS、UPS的工作模式、维护步骤、故障排除以及安全注意事项等内容。
UPS的工作模式银行证券、通信、工业自动化生产线、办公自动化、医疗、甚至物业管理的需要，特别是随着Internet高速发展和信息化、网络化建设步伐的加快，数据安全成为各行业普遍关注的问题，作为计算机和网络等保护神的UPS（Uninterruptible Power System）不间断电源的需求量日益增加。
UPS保护计算机等设备不受损坏，更重要是保证数据不丢失。
尽管UPS的整体技术性能得到了长足发展，但由于价格因数及不同等级网络的需求不一样，致使当前中国市场上的UPS品牌多达几十种，每个品牌的商家都通过各种媒体广告来宣传自己的UPS的优点。
本文根据UPS的电路拓扑，来客观地分析各种UPS的技术性能。
根据UPS的电路拓扑和工作原理，UPS有多种形式，可大致分为三类：后备式、在线互动式、双变换式。
设计者根据成本、要达到的性能指标、应用场合决定采用何种方式。
一、后备式UPS后备式UPS，又称离线式（off line）,新标准IEC62040-3规定为被动后备式（passive standby）。
具有Back 或Back up、Standy by等字眼的一般均为后备式UPS。
后备机的容量一般在2KVA以下。
后备式UPS运行原理：市电正常时，它向负载提供的电源是对市电电压稍加稳压处理的"低质量"正弦波电源，逆变器不工作，蓄电池由独立的充电器充电。
当市电超出规定范围时，负载由继电器转为电池逆变供电。
见图1。
图1 后备式UPS框图若对市电进行了调压AVR（自动电压调节,一般只是变压器简单抽头调压），则负载获得的电压是由市电进行了一定范围的稳压，厂商称为back-AVR UPS。
根据逆变器的输出波形不同，后备式又分为正弦波输出UPS和方波输出UPS。
方波UPS 不能带日光灯、磁带机等感性负载，感性负载会导致方波的上升沿或下降沿尖峰干扰的峰值急剧增大，容易损坏UPS或负载。
但因方波后备式UPS的价格便宜而被广大非重要负载等终端设备及家庭使用。
UPS电源 UPS四种不同接线图详解 UPS与ATS配合应用详解-KIA MOS管信息来源：本站 日期：2018-05-15分享到：UPS电源一、UPS接线图UPS不间断电源有以下四种不同的工作方式1）正常运行方式不断电系统的供电原理是当市电正常时，机器会将市电的交流电转换为直流电，而后对电池充电，以备电力中断时使用；这里跟各位强调的是不断电系统并不是停电时才会动作，像是遇到电压过低或过高、瞬间突波等，足以影响设备正常运转的电力品质时，不断电系统均会动作，提供设备稳定且干净的电力。
当市电正常供电时，市电经滤波回路后，分为两个回路同时动作，其一是经由充电回路对电池组充电，另一个则是经整流回路，作为逆变器的输入，再经过逆变器的转换提供电力给负载使用；由此可知，在线式不断电系统的输出完全由逆变器来供应，因此不论市电电力品质如何，其输出均是稳定而不受任何影响。
2）电池工作方式一旦市电发生异常时，将储存于电池中的直流电转换为交流电，此时逆变器的输入改由电池组来供应，逆变器持续提供电力，供给负载继续使用，达到不断电的功能。
UPS不间断电源系统的电力来源是电池，而电池的容量是有限的，因此不断电系统不会像市电一般无限制的供应，所以不论多大容量的不断电系统，在其满载的的状态下，其所供电的时间必定有限，若要延长放电时间，须购买长时间型不断电系统。
3）旁路运行方式当在线式UPS超载、旁路命令（手动或自动）、逆变器过热或机器故障，UPS一般将逆变输出转为旁路输出，即由市电直接供电。
由于旁路时，UPS输出频率相位需与市电频率相位相同，因而采用锁相同步技术确保UPS输出与市电同步。
旁路开关双向可控硅并联工作方式，解决了旁路切换时间问题，真正做到了不间断切换，控制电路复杂，一般应用在中大功率UPS上。
如果在过载时，必须人为减少负载，否则旁路短路器会自动切断输出。
4）旁路维护方式当UPS进行检修时，通过手动旁路保证负载设备的正常供电，当维修操作完成后，重新启动UPS， UPS 转为正常运行。
UPS的工作模式
UPS（不间断电源）系统是用来保障电源的可靠性，它可以保护系统在突发断电的情况下不受到破坏。
在正常情况下，UPS系统可以从网络电网吸收电能，而在断电时，UPS系统会通过储能装置向设备提供能量，从而保护系统不受到断电的影响。
UPS系统工作的模式有：
1、正常逆变模式：UPS系统通过交流-直流变换，将交流电网输入的电能转换成直流能量，并可以提供功率供电，以保护设备和系统不受到断电的影响。
2、交流储能模式：在断电时，UPS系统会通过交流储能模式实现自我储能，将储能装置中的存储的能量转换成直流能量，并供给电子设备，保护系统不会受到断电的影响。
3、直流储能模式：在断电时，UPS系统会通过直流储能模式实现自我储能，从储能装置中提取存储的直流能量，并将其转换为交流能量，供给电子设备，保护系统不会受到断电的影响。
4、蓄电池模式：在断电时，UPS系统会通过蓄电池模式向电子设备提供能量，从储能装置中提取蓄电池中存储的直流能量，并将其转换为交流能量，保护系统不会受到断电的影响。
二、UPS系统的优势
1、UPS系统可以在断电时保护系统不受到断电的影响。
金融时报/2005年/8月/3日/第C11版商务周刊UPS的三类运行方式高颖UPS（交流不间断电源）作为各行各业广泛使用的电源系统，其不间断功能、净化功能和保障数据与生产安全的作用显得越来越重要。
市场上提供UPS的厂家和品牌也多种多样，对UPS 的工作方式的划分也各有标准。
目前，在中国市场有专家将UPS分为四种类型：后备式（OFF LINE）、在线互动式（INTERACTIVE）、Delta变换、在线式双变换（ON LINE）。
实际上这种划分是人为地从市场角度定义的方法，不符合UPS的业界标准。
作为信息与生产系统的关键设备之一，中国、国际电联、欧盟等标准组织都从UPS的核心工作机理上对UPS进行了明确的定义。
根据《中华人民共和国国家标准GB07260-2003第3部分：确定性能的方法和试验要求》的附录B定义，将UPS运行分为双变换运行、互动运行、后备运行等三类运行方式。
我国的国标GB7260等同于国际电联标准IEC62040 Uninterruptible power systems(UPS)，也等同于欧洲标准EN62040-2001。
下面分别介绍这几种运行方式。
后备式UPS电源。
是一种价格低廉，仅能满足一般客户要求的普及型UPS电源。
由于性能的限制，出于市场的考虑，容量一般只有0.5－2KV A左右。
后备式UPS电源的功率变换主回路的构成比较简单，主要由滤波电路和电池充电与逆变电路组成，滤波电路可对市电中的干扰起到一定的抑制作用。
市电正常时，UPS一方面通过滤波电路向用电设备供电，另一方面通过充电回路给后备电池充电。
当电池充满时，充电回路停止工作，在这种情况下，UPS的逆变电路不工作。
当市电发生故障，逆变电路开始工作，后备电池放电，在一定时间内维持UPS的输出。
可见UPS 存在一个从市电供电到电池供电的转换过程，这种转换一般是通过继电器来实现，因此会有转换时间，切换期间UPS的输出会出现瞬间掉电的现象。
UPS系统运行规程1 220V交流不停电装置（UPS）的运行1.1 UPS系统概述交流不停电电源简称UPS,UPS是很重要的供电装置。
它的主要功能：提高供电质量，满足高要求用电设备的供电需要，在各种情况下均能保证可靠、连续地向用电装置供电。
UPS主机柜由主输入开关、输入隔离变压器、滤波器、整流器、逆变器、输出隔离变压器、静态开关、输出开关、旁路输入开关、手动维护旁路开关、直流输入开关、逆止二极管、控制与信号面板等元件组成。
1.2 UPS系统的运行方式1)正常运行方式：由主电源经整流器和逆变器、静态开关向负荷供电。
2)直流运行方式：当主电源或整流器故障时，UPS自动切换为“直流运行”方式，由220V直流馈电屏经隔离二极管和逆变器、静态开关向负荷供电。
3)自动旁路运行方式：如果交、直流主电源故障、逆变器故障或过载时，UPS自动转换为“自动旁路运行”方式。
此时静态逆变开关自动断开而静态旁路开关闭合，由旁路电源通过静态开关向负荷供电。
4)维修旁路运行方式：在UPS维护或检修期间，应切至“维修旁路运行”方式。
此时旁路电源通过手动旁路开关直接向负载供电。
1.3 UPS系统的运行要求1)新安装或检修后投用UPS前，应用500V摇表测量绝缘,不小于0.5兆欧。
2)UPS系统投运时，先投运交流主电源，待整流器输出正常后，才能投运直流电源。
3)UPS停用后，在30秒内不许重新投用。
4)当UPS系统故障由旁路系统给所有负荷供电，但此时应加强监视运行工况。
1.4 UPS切换逻辑1)UPS主路电源失电切至直流运行2)UPS直流失电切至旁路电源运行3)UPS旁路电源运行时主路电源恢复供电后自动切至主路电源运行1.5 UPS逆变器输出与旁路电源输入的同步条件1)旁路电源电压在±5%额定电压范围内。
2)旁路电源频率在±1%额定频率范围内。
3)旁路波形畸变在12%内。
1.6 UPS装置投运前检查1)有关检修工作结束，工作票已终结，安全措施已恢复。
系统流程指示灯运行时，共可分为下列四种方式：
(a)系统正常运行方式：INPUT、RECTIFIER、CHARGE 、INVERTER、OUTPUT 灯亮，其余熄灭。
(b)系统旁路运行方式：BYPASS、OUTPUT 灯亮，其余熄灭。
(c)电池供应运行方式：DISCHARGE、INVERTER、OUTPUT 灯亮，其余熄灭。
(d)维修旁路运行方式：S6 无熔丝开关切换至ON 位置时，只有MANUAL BYPASS 灯亮，其余熄灭，此时表示系统已正确切换到维修旁路，待S1、S2、S3(无熔丝开关)、S4(电池开关)、S5 断开(OFF)后，再使用放电治具泄放DC 电容器上之电压，完成后，MANUAL BYPASS 熄灭，此时即可执行保养与维修。
以UPS单机举例，UPS运行模式。
UPS系统正常操作方式：此系统运转模式为市电输入，经整流器模
组将交流市电转为纯净、无突波、无杂讯的直流电源，提供逆变器模组使用，而逆变器模组会将直流电源再转为比市电更稳定的交流电源输出，经静态开关模组再输出至输出负载，此时系统为INVERTER 电源供应负载。
UPS系统电池供电操作方式：此系统运转模式为无市电输入时，系统由电池经逆变器模组，静态开关模组至输出负载，此时为电池电源供应，使得交流输出不会中断。
使用电池供电时，其供电时间受电池数量与负载量大小而有所不同，故建议如果市电中断时，请尽快做资料的存贮与正常的关机程序。
UPS系统旁路操作方式：此系统运转模式为当逆变器发生异状，如机内温度过高、或输出负载过载，超过系统逆变器所能负荷的范围时，DSP 会自动将系统由逆变器模式切换到旁路模式，以防止系统损坏，此时输入由第二电源经旁路回路，静态开关模组至输出负载，此时为旁路电源供应负载。
