arcgis空间数据的编辑处理及坐标变换实验3-1、空间数据库管理及属性编辑⼀、实验⽬的1. 利⽤ArcCatalog 管理地理空间数据库，理解Personal Geodatabse 空间数据库模型的有关概念。
2. 掌握在ArcMap中编辑属性数据的基本操作。
3. 掌握根据GPS数据⽂件⽣成⽮量图层的⽅法和过程。
4. 理解图层属性表间的连接(Join)或关联(Link)关系。
⼆、实验准备预备知识：ArcCatalog ⽤于组织和管理所有GIS 数据。
它包含⼀组⼯具⽤于浏览和查找地理数据、记录和浏览元数据、快速显⽰数据集及为地理数据定义数据结构。
基本概念：要素数据集、要素类数据⽂件：National.mdb ，GPS.txt （GPS野外采集数据）。
软件准备：ArcGIS Desktop 9.x ---ArcCatalog三、实验内容与主要过程第1步启动ArcCatalog 打开⼀个地理数据库当ArcCatalog打开后，点击按钮（连接到⽂件夹）. 建⽴到包含练习数据的连接在ArcCatalog窗⼝左边的⽬录树中, 点击上⾯创建的⽂件夹的连接图标旁的(+)号，双击个⼈空间数据库－National.mdb。
打开它。
在National.mdb 中包含有2 个要素数据集、1个关系类和1 个属性表。
第2步预览地理数据库中的要素类在ArcCatalog窗⼝右边的数据显⽰区内，点击“预览”选项页切换到“预览”视图界⾯。
在⽬录树中，双击数据集要素集－“WorldContainer”，点击要素类－“Countries94”激活它。
在此窗⼝的下⽅，“预览”下拉列表中，选择“表格”。
现在，你可以看到Countries94的属性表。
查看它的属性字段信息。
第3步创建缩图，并查看元数据导出元数据信息第4步创建个⼈地理数据库(Personal Geodatabase-PGD)在ArcCatalog 的⽬录树中，定位到E盘，右键点击这E盘，在出现的菜单中，选择[新建]>>[⽂件夹]，⽂件夹名称改为myGeoDB 。
ArcGIS 软件应用实验2一、实验目的掌握arcgis编辑功能中的两个主要模块：创建和编辑要素和使用空间校正二、实验内容（1）练习创建和编辑要素这一模块下的四个实验，主要包括：定义要创建的新要素类、根据现有要素创建要素、编辑面要素和编辑折点和线段；（2）使用空间校正这一工具完成变换数据、对数据进行橡皮页变换、对数据进行边匹配和在要素间传递属性这四个练习。
三、实验步骤（一）创建和编辑要素练习1：定义要创建的新要素类型1、任务要求在现有的图层中某种类型的要素，定义一个新的要素类别，用来表示公园内仅供研究使用的区域周围的缓冲区域；2、准备工作1）通过工具，打开exercise2；图1准备工作3、具体步骤：1）在内容列表中，右键单击Research areas图层，指向编辑要素（edit feature），然后单击定义新要素类型。
图22）在弹出的数据框中对将建立的要素进行编辑，其中包括填充颜色、名称、描述和标签其中标注用于显示内容列表和图例中的符号类别。
图3定义新的类别符号3）最后结果显示图4创建完成练习2：根据现有要素创建要素1、任务要求存在一个显示公园中某个仅供研究位置的面要素，并且要使用该面要素创建另一个用来表示其周围缓冲区的要素；2、准备工作1）继续使用上一个实验的exercise2；2）使用书签这一工具，定位到该实验所用研究区域（research only area）；图53、具体步骤1）禁用内容列表中河流图层，此时河流图层是灰色的；图62）单击编辑器菜单，然后单击缓冲；图7功能选择2）在缓冲距离文本框中输入300。
这表示将在距离所选面的边界 300 米（地图单位）的范围内创建缓冲区；图8距离设置3）创建成功。
图9练习3：编辑面要素1、任务要求（1）因为上一个练习中通过“缓冲命令”创建的要素包含了原始要素的范围和缓冲距离，（2）通过本实验将其内部原始要素的形状从当前缓冲要素中移除；将相邻的研究区域，沿二者中部穿过的河流分成两个面。
G I S空间数据的编辑 TTA standardization office【TTA 5AB- TTAK 08- TTA 2C】实验二空间数据处理（三）——ArcGIS的数据编辑目的(1)掌握矢量数据的编辑内容(1)掌握矢量数据的编辑方法；(2)几何数据和属性数据两部分内容的编辑；(3)练习数据属性表的基本编辑、表连接等。
基本概念介绍1.ArcMap中的数据编辑数据编辑是纠正数据错误的重要手段，包括几何数据和属性数据的编辑。
几何数据的编辑主要是针对图形的操作（图形编辑），包括平行线复制、缓冲区生成、镜面反射、图层合并、结点操作和拓扑修改等。
属性数据的编辑包括图形要素属性的添加、删除、修改、复制、粘贴、属性表导出等。
在ArcMap中，编辑操作由编辑器工具条来控制。
该工具条有几个重要的控件：(1)编辑器下拉菜单：菜单中有用于启动、停止和存储编辑对话过程的一些命令同时还提供了几种编辑操作、捕捉选项以及编辑选项。
(2)编辑工具：这一工具用于选择要编辑的要素。
(3)草图工具：这是编辑空间要素的主要工具。
允许数字化新的要素或修改已有要素的形状。
该工具进行的实际操作由编辑草图属性列表所控制。
(4)编辑草图属性列表：从下拉列表中，选择想要进行的编辑操作。
所列出的任务将根据编辑的要素类的改变而变化。
(5)属性对话框：在这个窗口中可以编辑选中要素的属性值。
2.理解表格结构表是数据库的结构物，它包括了行和列。
行（或称为记录）代表一个特征，如高速公路、湖等；列（或称为域），描述了特征的属性，例格，诸如要素类的缺省属性表都有预先设置的字段。
例如多边形coverage 有四个标准的字段即面积、周长、coverage#和coverage-id。
一个线性shapefile仅有一列名为shape的缺省列，其他字段完全由用户定义。
每个表格必须有唯一字段名，但字段的数据格式可以有多种。
一般来说，可以存储数字、文字、日期。
在ArcCatalog还支持特定格式，包括短整形、长整形、浮点型、双精度型、日期型、object-id和BLOB。
使用ArcGIS进行空间数据分析入门指南第一章：ArcGIS简介ArcGIS是一种集成的地理信息系统软件，被广泛应用于地理数据管理、空间数据分析和地图制作等领域。
它提供了强大的数据处理和分析功能，以及用户友好的界面，使得用户可以轻松进行空间数据分析。
第二章：空间数据分析基础空间数据分析是利用GIS技术对地理现象进行统计、计算和分析的过程。
在进行空间数据分析之前，需要了解一些基本概念和方法。
这些包括：空间数据类型（点、线、面）、空间关系（相交、相邻、包含等）、属性数据（属性表、字段类型）以及空间统计方法（空间插值、空间聚类等）等。
第三章：ArcGIS的数据输入与导入在进行空间数据分析之前，需要将数据导入到ArcGIS软件中。
ArcGIS支持多种数据格式的导入，包括矢量数据（Shapefile、Geodatabase）、栅格数据（Grid、Tiff）和表格数据（Excel、CSV）等。
用户可以通过文件导入、数据库连接或在线数据服务等方式将数据导入。
第四章：数据预处理与清洗在进行空间数据分析之前，需要对数据进行预处理和清洗，以保证数据的质量。
这包括数据的投影转换、空间参考系设置、数据缩放、重采样和去除空缺值等操作。
同时，还需要检查数据的完整性和一致性，对异常值和重复值进行处理。
第五章：空间查询与选择空间查询是通过空间位置、属性条件或复杂的空间关系对数据进行筛选和筛选的过程。
ArcGIS提供了丰富的查询和选择工具，包括属性查询（属性表查询、SQL查询）、空间查询（相交查询、缓冲区查询）和空间关系查询（包含、相邻等）等。
用户可以根据需要进行灵活的查询与选择。
第六章：空间统计与计算空间统计是对空间数据进行统计与计算的过程。
ArcGIS提供了多种空间统计工具，包括空间插值（克里金、反距离权重插值）、空间聚类（热力图、聚类分析）、空间分布分析（分布密度、核密度）和空间权重矩阵等。
这些工具可以帮助用户发现地理现象的分布规律和空间相关性。

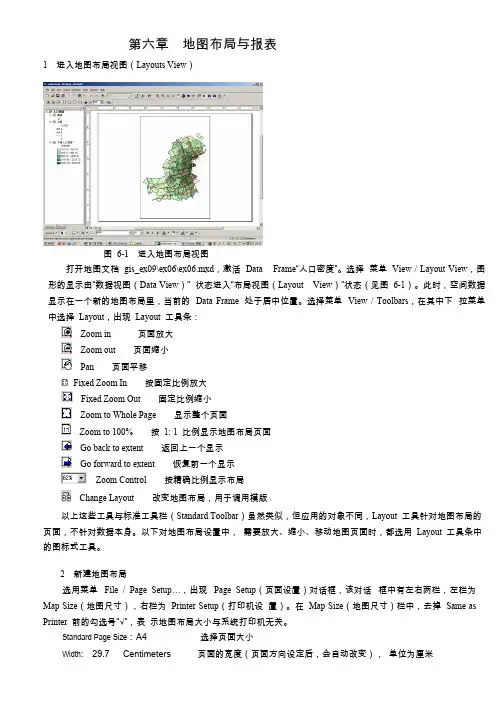

第六章地图布局与报表1 进入地图布局视图（Layouts View）图6-1 进入地图布局视图打开地图文档gis_ex09\ex06\ex06.mxd，激活Data Frame“人口密度”。
选择菜单View / Layout View，图形的显示由“数据视图（Data View）” 状态进入“布局视图（Layout View）”状态（见图6-1）。
此时，空间数据显示在一个新的地图布局里，当前的Data Frame 处于居中位置。
选择菜单View / Toolbars，在其中下拉菜单中选择Layout，出现Layout 工具条：Zoom in 页面放大Zoom out 页面缩小Pan 页面平移Fixed Zoom In 按固定比例放大Fixed Zoom Out 固定比例缩小Zoom to Whole Page 显示整个页面Zoom to 100% 按1: 1 比例显示地图布局页面Go back to extent 返回上一个显示Go forward to extent 恢复前一个显示Zoom Control 按精确比例显示布局Change Layout 改变地图布局，用于调用模版以上这些工具与标准工具栏（Standard Toolbar）虽然类似，但应用的对象不同，Layout 工具针对地图布局的页面，不针对数据本身。
以下对地图布局设置中，需要放大、缩小、移动地图页面时，都选用Layout 工具条中的图标式工具。
2 新建地图布局选用菜单File / Page Setup…，出现Page Setup（页面设置）对话框，该对话框中有左右两栏，左栏为Map Size（地图尺寸），右栏为Printer Setup（打印机设置）。
在Map Size（地图尺寸）栏中，去掉Same as Printer 前的勾选号“√”，表示地图布局大小与系统打印机无关。
Standard Page Size：A4 选择页面大小Width: 29.7 Centimeters 页面的宽度（页面方向设定后，会自动改变），单位为厘米Height: 21 页面的高度（页面方向设定后，会自动改变）Page ● Landscape 点击左侧圆点选择，纸张横向放置在该对话框下方Map Setup 栏中，将Output Image 设为Best 时，按最佳方式输出图像。

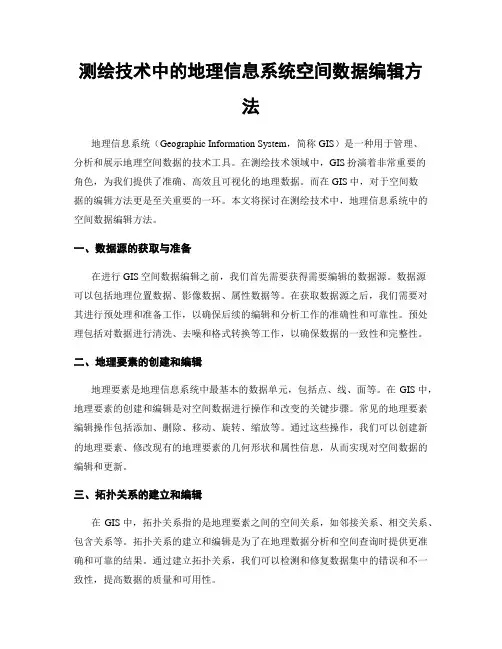

测绘技术中的地理信息系统空间数据编辑方法地理信息系统（Geographic Information System，简称GIS）是一种用于管理、分析和展示地理空间数据的技术工具。
在测绘技术领域中，GIS扮演着非常重要的角色，为我们提供了准确、高效且可视化的地理数据。
而在GIS中，对于空间数据的编辑方法更是至关重要的一环。
本文将探讨在测绘技术中，地理信息系统中的空间数据编辑方法。
一、数据源的获取与准备在进行GIS空间数据编辑之前，我们首先需要获得需要编辑的数据源。
数据源可以包括地理位置数据、影像数据、属性数据等。
在获取数据源之后，我们需要对其进行预处理和准备工作，以确保后续的编辑和分析工作的准确性和可靠性。
预处理包括对数据进行清洗、去噪和格式转换等工作，以确保数据的一致性和完整性。
二、地理要素的创建和编辑地理要素是地理信息系统中最基本的数据单元，包括点、线、面等。
在GIS中，地理要素的创建和编辑是对空间数据进行操作和改变的关键步骤。
常见的地理要素编辑操作包括添加、删除、移动、旋转、缩放等。
通过这些操作，我们可以创建新的地理要素、修改现有的地理要素的几何形状和属性信息，从而实现对空间数据的编辑和更新。
三、拓扑关系的建立和编辑在GIS中，拓扑关系指的是地理要素之间的空间关系，如邻接关系、相交关系、包含关系等。
拓扑关系的建立和编辑是为了在地理数据分析和空间查询时提供更准确和可靠的结果。
通过建立拓扑关系，我们可以检测和修复数据集中的错误和不一致性，提高数据的质量和可用性。
四、数据的投影和转换在GIS中，不同数据源可能采用不同的坐标系统和投影方式。
为了实现数据的整合和分析，我们需要对数据进行投影和转换。
投影是将地理坐标转换为平面坐标的过程，而转换是将不同坐标系统之间进行相互转换的过程。
通过投影和转换，我们可以将不同坐标系统的数据统一到同一坐标系统下，以便进行进一步的操作和分析。
五、数据的编辑和更新随着地理数据的不断变化和更新，我们需要对已有的数据进行编辑和更新。
ARCGIS实验：空间数据采集和编辑一、实验目的1.利用影像配准(Georeferencing) 工具进行影像数据的地理配准2.编辑器的使用（点要素、线要素、多边形要素的数字化）。
3.熟悉GRAMIN GPS手持机的基本使用方法。
注意：在基于ArcMap 的操作过程中请注意保存地图文档。
二、实验准备数据：昆明市西山区普吉地形图1:10000 地形图――70011-1.Tif。
软件准备：ArcGIS Desktop ---ArcMap三、实验内容及步骤第1步地形图的配准－加载数据和影像配准工具所有图件扫描后都必须经过扫描配准，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。
●打开ArcMap，添加“影像配准”工具栏。
●把需要进行配准的影像—70011-1.TIF增加到ArcMap中，会发现“影像配准”工具栏中的工具被激活。
第2步输入控制点在配准中我们需要知道一些特殊点的坐标。
通过读图，我们可以得到一些控件点――公里网格的交点，我们可以从图中均匀的取几个点。
一般在实际中，这些点应该能够均匀分布。
●在”影像配准”工具栏上，点击“添加控制点”按钮。
●使用该工具在扫描图上精确找到一个控制点后点击，然后鼠标右击输入该点实际的坐标位置，如下图所示：用相同的方法，在影像上增加多个控制点（大于7个），输入它们的实际坐标。
点击“影像配准”工具栏上的“查看链接表”按钮。
注意：在连接表对话框中点击“保存”按钮，可以将当前的控制点保存为磁盘上的文件，以备使用。
检查控制点的残差和RMS，删除残差特别大的控制点并重新选取控制点。
转换方式设定为“二次多项式”第3步设定数据框的属性增加所有控制点，并检查均方差（RMS）后，在”影像配准”菜单下，点击“更新显示”。
执行菜单命令“视图”－“数据框属性”，设定数据框属性在“常规”选项页中，将地图显示单位设置为“米”在“坐标系统”选项页中，设定数据框的坐标系统为“Xian_1980_Degree_GK_CM_102E”（西安80投影坐标系，3度分带，东经102度中央经线），与扫描地图的坐标系一致更新后，就变成真实的坐标。
简述gis空间数据编辑的主要内容和方法。
**《简述 GIS 空间数据编辑的主要内容和方法》**嘿，朋友！今天咱来唠唠 GIS 空间数据编辑这档子事儿。
首先咱得搞清楚，啥是 GIS 空间数据编辑？简单说，就是对那些跟地理空间有关的数据进行修改、整理，让它们变得更准确、更有用。
那这编辑的主要内容是啥呢？就好比你有一堆地理相关的信息，像地图上的点、线、面，还有各种属性数据，比如这个地方是啥地形，那个地方有啥建筑，这些都得整得明明白白。
接下来，咱说说方法。
第一个方法，那就是数据采集。
这就好比你去菜市场买菜，得先把菜挑回来才能做饭不是？采集数据就像这个挑菜的过程。
可以通过测量仪器，像全站仪、GPS 这些高科技玩意儿，把实际的地理信息采集回来。
也能从现有的地图、影像资料里把数据弄出来。
我跟你说，我有一次去采集数据，拿着个仪器到处跑，累得跟狗似的，结果回来发现有一部分数据还记错了，真是让人哭笑不得！采集完数据，就得进行数据录入啦。
这就像把买回来的菜分类放进冰箱一样。
把采集到的数据按照一定的格式和规则，输进电脑里。
这里可得小心，别输错了，不然就像炒菜放错了调料，全乱套啦！然后是数据检查。
这一步特别重要，就好比你做完作业要检查一遍有没有错题。
看看数据有没有缺失的、错误的、重复的。
有一回我检查数据，发现有个地方的坐标居然偏差了好几百米，这要是不检查出来，那可就出大问题啦！再来说说数据编辑修改。
这就像给菜雕花，把不好看的地方修一修。
比如说把线条不光滑的地方弄平滑，把位置不对的点挪到正确的地方。
还有数据拼接和融合。
比如说你有好几块地图的数据，得把它们拼接到一起，就像拼拼图一样，还得保证拼得严丝合缝。
融合呢，就是把不同来源、不同格式的数据整合成统一的格式，让它们能和谐共处。
最后，别忘了数据更新。
世界一直在变，地理信息也不例外。
新修了条路，盖了栋楼，都得及时更新到数据里，不然就过时啦！总之，GIS 空间数据编辑可不是一件轻松的事儿，但只要咱按照这些步骤，认真仔细地去做，就能把这活儿干得漂亮！朋友，加油，相信你也能成为 GIS 空间数据编辑的高手！。
实验四空间数据的属性编辑
实习要求: 1 理解图形数据与属性数据的关系
2 掌握属性数据输入方法
3 掌握属性数据的编辑方法。
实验过程——以点要素的属性编辑为例:
一字段的添加
1 在‘Table Of Content’中选中‘点要素’，右键选择‘Open Attribute Table’,如图1，打开点要素的属性表，如图2所示：
1
图
2 在点要素的属性表中，点击Table Option 下拉菜单，选择‘Add Field …’选项，如图3，打开Add Field 属性表；
3 在Add Field 属性表中，‘Name ’项输入‘类型’，用以记录点要素的类型，‘Type ’项在下拉菜单中选择‘Text ’，如图4所示，单击OK 即完成‘类型’字段的添加；
4 用同样的方法再添加一个“名字”字段，Type 仍然选择‘Text ’。
图
3
图 4
二属性数据的输入
1 在ArcMap中启动编辑；
2 在点要素的属性表中，按照点的ID号，依次选择每一条记录，其对应的图形数据会在图中高亮度显示出来，然后将点要素的类型和名称输入属性表，如图5所示：
图 5
3 输入完后，注意保存。
三属性数据的编辑
属性数据输入的过程当中，如果发现有错误之处，可以直接选中对应的记录进行修改。
专题2 ArcGIS空间数据编辑一、实验目的1、掌握点、线、多边形要素的生成方法；2、掌握点、线、多边形要素的编辑方法；3、了解线、多边形的高级编辑功能；4、掌握地图注记的输入和编辑方法；二、实验准备实验数据位置：Training Material | 空间数据编辑预备知识：1、地物类是存放地物的直接位置，首先必须生成地物类；2、地物类的几何类型分为点、线和多边形，各有不同的编辑工具；3、Editor工具栏是主要编辑工具的容器，本次使用对象；4、设置捕捉功能用于提高定点精度，帮助准确捕捉点和线；5、快捷键是提高编辑速度和能力的关键。
三、实验内容与步骤第1部分生成点、线和多边形的地物类和创建地物要素利用ArcCatalog在空间数据编辑\实例1\temp文件夹中新建Road(Polyline)、Town(Point)和County(Polygon)三个shapefile地物类，打开地图文档--编辑.mxd。
加载新建图层：[Road、Town和County]。
1、数字化[Town]点状要素1）在ArcMap标准工具栏中点击按钮，调用Editor工具条；2）在工具栏[Target:]中选择Town图层；3）选择，精确定位图象上的城镇标志，并点击鼠标左键，从而生成一个点状要素；4）将图中所有城镇数字化为点状要素，为点状要素配置符号。
2、数字化[Road]线状要素1）在ArcMap标准工具栏中点击按钮，调用Editor工具条；2）在工具栏[Target:]中选择Road图层；3）选择，精确定位图象上的道路标志中心线，在拐点处点击鼠标左键，到终点时鼠标右键，选择，生成一个线状要素；4）将图中所有道路数字化为线状要素，为线状要素配置符号。
3、数字化[County]面状要素1）在ArcMap标准工具栏中点击按钮，调用Editor工具条；2）在工具栏[Target:]中选择County图层；3）选择，精确定位图象上的县域的边界，并点击鼠标左键，到终点时鼠标右键，选择，生成一个面状要素；4）将图中所有县域数字化为面状要素，为面状要素配置符号。
ArcGIS基础学习思路整理学习资料：地理信息系统教程上的例题与操作步骤，地理信息系统导论上的习作与挑战任务，往届GIS大赛试题。
一、空间数据处理1.空间数据采集：（1）地理配准（2）空间校正2.空间数据编辑：（1）要素的编辑（2）创建要素（3）修改要素3.空间数据的拓扑处理：（1）拓扑创建（2）拓扑的验证（3）拓扑编辑（4）拓扑错误修改4.空间参考与变换：（1）空间参考与地图投影（2）投影变换（3）坐标问题5.地图制图：（1）地图制图输出（2）符号化与样式（3）掩模与制图表达二、空间数据分析1.矢量数据分析：（1）数据提取：裁剪，分割，筛选（2）统计分析：频数，汇总统计数据（3）缓冲区分析：建立缓冲区，多环缓冲区，点距离（4）叠置分析：相交，联合，融合，合并，标识，擦除，更新（5）泰森多边形2.栅格数据分析：（1）密度分析（2）距离分析（3）提取分析（4）局域分析（5）邻域分析3.地形表面分析：（1）用DEM进行制图（2）坡度坡向分析（3）表面曲率分析（4）提取破向坡度，水系河流4.视域流域水文分析：（1）视域分析（2）流域分析：填洼，流向分析，计算水流长度，流量分析（3）河网分析：生成河网，河网矢量化，平滑河网，河流连接5.插值及重分类分析：（1）插值分析：克里金插值（2）重分类分析6.网络分析：（1）网络分析（2）最小耗费路径分析7.地统计学分析：8.Model Builder与空间建模：ArcGIS处理问题综合流程整理一、按照一定的条件选取事宜区域某一地区引进X型经济作物，该作物的生长环境需要满足一定的地形及气象条件。
现有该地区的地形及气象数据，请你根据X型作物的生长条件，为该地区进行X型作物适宜区分析相关信息说明如下：①数据中，dem为数字高程模型数据，gully.shp为主沟谷数据；climate.txt为气象观测表数据（包含坐标、温度/℃及降雨/ mm等）。
②dll中，DevComponents.DotNetBar2.DLL为工具控件库，IrisSkin2.DLL为皮肤控件库，titlerectangle.ssk为皮肤文件。
