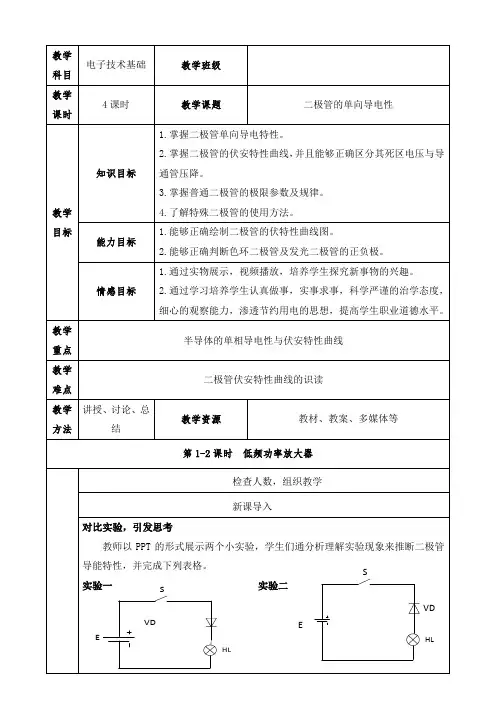

2.实践操作，理实一体教师提前准备好实验材料，让学生自己动手来验证二极管的单相导电性器件准备：电压可调式集成稳压电源（输出0-12ｖ直流稳定电压）、发光二极、长线插板实施过程：由教师讲解清楚操作方法后，指定学生到讲台前操作演示，电压的高的调节由小到大，发光二极管的发光由暗至亮，来让学生观察出二极管只有超过死区电压才发光这一实验现象。
要求：发光二极的正极（引脚长的一端）接直流稳压电源的正极（红线），发光二极管的负极（引脚短的一端）接直流稳压电源的负极（黑线）。
对于普通二极管来说，有色环的一端为二极管的负极。
二、二极管伏安特性曲线利用晶体管特性图示仪可以直接测出二极管两端的电压、电流变化的关系曲线。
1.正向特性对应于曲线的第①段，为二极管伏特性的正向特性部分。
这时加在二极管两端的电压不大，从数值上看，只有零点几伏，但此时要求学生会熟练的画出伏安特性曲线，并且能正确识读伏安特性曲线，能从伏安特性曲线上找出死区电压和导通管压降，能够看出二极管加过大的反向电压时会击穿二极管，反向电流会急剧二极管在电路中应用。
教师巡回检查，及时解决学生在自主学习中所遇到的问题。
最后以教师抽查提问的方法进行检验考核。
四、其它类型的二极管1.稳压二极管稳压二极管是利用二极管反向击穿的特性制成的，专门作为稳定电压用的面接触型硅二极管。
2.发光二极管发光二极管简称LED，它是一种将电能转换为光能的半导体器件，工作在正向偏置状态。
3.光敏二极管光敏二极管又称为光电二极管，它是将光能转换为电能的半导体器件，工作在反向偏状态。
4.变容二极管用于自动频率控制(AFC)和调谐用的小功率二极管称变容二极管。
正确分辨各种类型的二极管，掌握在工作状态和主要应用，并且能熟练画出其图形符号。
+２。
地铁单向导通装置使用、安装、维护说明目录1. 概述 (1)2. 使用环境条件 (1)3. 主要规格和技术参数 (2)4. 结构简介和工作原理 (3)4.1 结构简介 (3)4.2 工作原理 (4)5. 安装与使用 (6)5.1 设备的安装 (6)5.2 设备的使用 (10)6. 维护保养及故障排除 (11)6.1 维护保养 (11)6.2 故障排除 (12)6.2.1 元器件检查 (12)6.2.2 动作检查 (13)6.2.3 更换元器件 (13)6.2.4 常见故障处理见下表： (14)6.2.5 主要配件明细表 (14)7. 包装运输及保存 (15)8. 易耗件清单 (15)附图1：单向导通装置原理图 (16)附图2：故障检测单元布线图 (18)附图3：单向导通装置外形图 (19)附图4：单向导通装置底座图 (20)附图5：单向导通装置二极管压装图 (21)附图6：单向导通装置一次铜排接口图 (23)1.概述在地铁（轻轨）轨道系统中，车场、车辆段、隧道、高架桥等特殊地段的轨道上需要设置绝缘接头，其目的是为了尽量减小杂散电流并缩小杂散电流影响的围，从而减小杂散电流对结构钢筋的腐蚀。
而在采用绝缘接头的钢轨部位，有机车运行时，为保证回流电流的正常流动，必须采用单向导通装置，并接于地铁轨道设置的绝缘结处，用于连接绝缘接头两端的钢轨，使钢轨中电流只流向一个方向，而在另一个方向截止。
装置设置有隔离开关，用于在单向导通装置出现故障时连接绝缘结两端钢轨，使列车能够正常运行。
柜设置的数据采集控制及远程通信系统可实时检测主回路的运行状态，并具有远端通信接口，可连接到控制信号盘的通讯网络上，在监测系统的主控机上实时观测单向导通装置的运行情况，以便在发生故障时及时处理。
2.使用环境条件安装型式：户外安装，有防雨及接地措施环境温度：-15℃～ +40℃，24小时平均温度不超过35℃。
相对湿度：日平均值不大于95%，月平均值不大于90%（25℃）；有凝露发生。

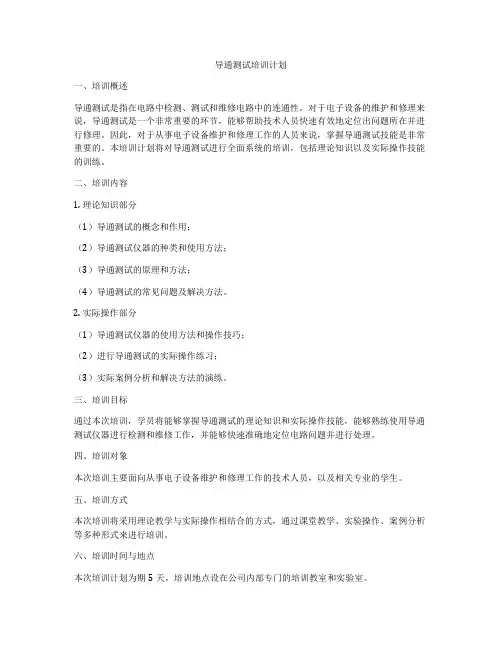

导通测试培训计划一、培训概述导通测试是指在电路中检测、测试和维修电路中的连通性。
对于电子设备的维护和修理来说，导通测试是一个非常重要的环节，能够帮助技术人员快速有效地定位出问题所在并进行修理。
因此，对于从事电子设备维护和修理工作的人员来说，掌握导通测试技能是非常重要的。
本培训计划将对导通测试进行全面系统的培训，包括理论知识以及实际操作技能的训练。
二、培训内容1. 理论知识部分（1）导通测试的概念和作用；（2）导通测试仪器的种类和使用方法；（3）导通测试的原理和方法；（4）导通测试的常见问题及解决方法。
2. 实际操作部分（1）导通测试仪器的使用方法和操作技巧；（2）进行导通测试的实际操作练习；（3）实际案例分析和解决方法的演练。
三、培训目标通过本次培训，学员将能够掌握导通测试的理论知识和实际操作技能，能够熟练使用导通测试仪器进行检测和维修工作，并能够快速准确地定位电路问题并进行处理。
四、培训对象本次培训主要面向从事电子设备维护和修理工作的技术人员，以及相关专业的学生。
五、培训方式本次培训将采用理论教学与实际操作相结合的方式，通过课堂教学、实验操作、案例分析等多种形式来进行培训。
六、培训时间与地点本次培训计划为期5天，培训地点设在公司内部专门的培训教室和实验室。
七、培训安排第一天：导通测试概述和导通测试仪器的种类和使用方法上午：导通测试的概念和作用下午：导通测试仪器的种类和使用方法第二天：导通测试的原理和方法上午：导通测试原理的讲解下午：导通测试方法的讲解第三天：导通测试仪器的使用方法和操作技巧上午：导通测试仪器的使用方法详解下午：导通测试仪器的操作技巧实践第四天：进行导通测试的实际操作练习上午：导通测试操作实践下午：案例分析和解决方法的演练第五天：导通测试综合实践与考核上午：导通测试综合实践下午：导通测试考核与结业典礼八、培训师资培训课程将由公司内部具有丰富实践经验的技术人员担任讲师，并邀请相关领域的专家进行指导。
深圳地铁单向导通装置使用、安装、维护说明目录1. 概述 (1)2. 使用环境条件 (1)3. 主要规格和技术参数 (1)4. 结构简介和工作原理 (2)4.1 结构简介 (2)4.2 工作原理 (3)5. 安装与使用 (5)5.1 设备的安装 (5)5.2 设备的使用 (8)6. 维护保养及故障排除 (9)6.1 维护保养 (9)6.2 故障排除 (10)6.2.1 元器件检查 (11)6.2.2 动作检查 (11)6.2.3 更换元器件 (11)6.2.4 常见故障处理见下表： (12)6.2.5 主要配件明细表 (12)7. 包装运输及保存 (13)8. 易耗件清单 (13)附图1：单向导通装置原理图 (14)附图2：故障检测单元布线图 (15)附图3：单向导通装置外形图 (16)附图4：单向导通装置底座图 (17)附图5：单向导通装置二极管压装图 (18)附图6：单向导通装置一次铜排接口图 (20)1.概述在地铁（轻轨）轨道系统中，车场、车辆段、隧道、高架桥等特殊地段的轨道上需要设置绝缘接头，其目的是为了尽量减小杂散电流并缩小杂散电流影响的范围，从而减小杂散电流对结构钢筋的腐蚀。
而在采用绝缘接头的钢轨部位，有机车运行时，为保证回流电流的正常流动，必须采用单向导通装置，并接于地铁轨道设置的绝缘结处，用于连接绝缘接头两端的钢轨，使钢轨中电流只流向一个方向，而在另一个方向截止。
装置内设置有隔离开关，用于在单向导通装置出现故障时连接绝缘结两端钢轨，使列车能够正常运行。
柜内设置的数据采集控制及远程通信系统可实时检测主回路的运行状态，并具有远端通信接口，可连接到控制信号盘的通讯网络上，在监测系统的主控机上实时观测单向导通装置的运行情况，以便在发生故障时及时处理。
2.使用环境条件安装型式：户外安装，有防雨及接地措施环境温度：-15℃～ +40℃，24小时平均温度不超过35℃。
相对湿度：日平均值不大于95%，月平均值不大于90%（25℃）；有凝露发生。
电子线路教案-绪单向导电性ok————————————————————————————————作者：————————————————————————————————日期：22002年2 月23 日课题绪论课型新授授课日期2002.2.25 授课时数1（总第1）教学目标1、掌握电子线路的概念及其应用2、了解学习电子线路课程的要求教学重点电子线路的应用教学难点/板书设计绪论一、电子元器件…….1、元件2、器件3、电子线路1）通信2）控制3）计算机4）文化生活二、怎样学好电子线路三、本学期学习内容教学程序教学内容教学方法与教学手段ⅠⅡ课前导入电子技术是当代重要的科技领域，它以发展速度快，影响大，渗透深，生命力强而引人注目。
无线电通讯、电视广播、各种自动化设备、电子医疗器械、射电望远镜、人造卫星、宇宙航行等，都和电子技术有紧密联系。
新课讲授一、电子元器件利用电子运动规律控制电路中能量状态的改变1、元件：电子设备中常用的电阻器、电容器、变压器和开关等教后记3教学程序教学内容教学手段2、器件：电子管、晶体管（又称半导体管）－>集成电子器件3、电子线路：由电子器件和元件组成的具有一定功能的电路。
1）分类①分立电路：电路中的元件和器件彼此独立分开，通过导线连接成的电路。
②集成电路：把许多器件和小量值元件制作在一块很小的半导体基片上形成的电路。
集成电路体积小、轻巧、可靠、耐震“电子线路”――是一门研究电子线路组成原理．．和应用．．基础知识的学科。
2）应用①通信无线电技术与电子技术结合，传递信息②控制机械控制液压控制电气控制电子控制－>精确、迅速、灵敏③计算机④文化生活★★注意：电子技术在四个方面的应用，不是孤立的而是互相结合、互相促进的。
二、怎样学好电子线路1、掌握基本概念，了解常用的单元电路工作原理----提高分析解决问题能力2、细心观察教师的各种演示并认真做好实验----掌握仪器设备使用技能，强化动手操作能力3、理论与实践联系----培养自学能力、观察、思维能力4、提倡刻苦钻研的学风和科学的学习方法学生判断：“没有电子元器件就没有电子线路。
直通式单向阀课程设计一、课程目标知识目标：1. 学生能够理解直通式单向阀的基本概念、结构与原理；2. 学生能够掌握直通式单向阀在流体控制系统中的应用及功能；3. 学生能够了解直通式单向阀与其他类型阀门的特点及区别。
技能目标：1. 学生能够运用所学知识，分析并解决直通式单向阀在流体控制系统中的实际应用问题；2. 学生能够通过实际操作，熟练掌握直通式单向阀的安装、调试与维护方法；3. 学生能够运用绘图软件，绘制直通式单向阀的结构示意图。
情感态度价值观目标：1. 学生对流体控制系统的设计与优化产生兴趣，提高学习积极性；2. 学生能够认识到直通式单向阀在工程领域的重要性，增强职业责任感；3. 学生通过团队合作，培养沟通与协作能力，形成良好的团队精神。
分析课程性质、学生特点和教学要求，本课程旨在帮助学生掌握直通式单向阀的相关知识，提高实际操作能力，培养学生对流体控制系统的兴趣和责任感。
课程目标分解为具体的学习成果，以便后续的教学设计和评估。
在教学过程中，注重理论与实践相结合，充分调动学生的主观能动性，培养其创新意识和实践能力。
二、教学内容1. 理论知识：- 流体控制基本概念；- 直通式单向阀的结构组成与工作原理；- 直通式单向阀的应用领域及功能；- 直通式单向阀与其他类型阀门的区别。
2. 实践操作：- 直通式单向阀的安装与调试；- 直通式单向阀的维护与故障排除；- 流体控制系统中直通式单向阀的应用案例分析。
3. 教学大纲：- 第一课时：流体控制基本概念，直通式单向阀的结构组成与工作原理；- 第二课时：直通式单向阀的应用领域及功能，与其他类型阀门的区别；- 第三课时：直通式单向阀的安装与调试，实践操作指导；- 第四课时：直通式单向阀的维护与故障排除，案例分析。
教学内容依据课程目标进行选择和组织，保证科学性和系统性。
结合教材章节，明确教学内容的安排和进度，注重理论与实践相结合，提高学生对直通式单向阀知识的掌握和实际应用能力。
单向导通装置培训教案
一、问题的提出：
在这个问题当中，我们需要弄清两个概念，即：
1.杂散电流
2.电化学腐蚀
在讲这个问题以前,我们首先要知道机车在运行时,牵引变电所在给机车供电时的电流回路,如下图所示：
1500V接触网
I
我们知道广州地铁一号线由1500伏直流电流供电,机车在运行时,直接从接触网上得电,然后经过机车,再经过钢轨回流到牵引所的负母线,这就是说,在地铁系统中钢轨不光是起到机车导轨的作用,同时也是机车电流回流到牵引所负母线的回流线.那么当电流在钢轨上传输时由于钢轨与大地之间存在着一定的泄露电阻, 那么势必会有一部分电流向大地泄露,我们把泄露到大地中的这部分电流就称为杂散电流,也就是俗称的迷流,那么这部分杂散电流流入大地后又怎么回流至牵引所附近的钢轨呢?大家知道地铁的道床下面有大量的金属导体,如结构钢筋、煤气管道，以及我们所敷设的各种信号管道等。
那么杂散电流传输的特点肯定是沿上述这些金属导体进行传输到牵引所附近的钢轨，这是因为这些金属导体的回路阻值最小。
当这些杂散电流沿这些金属导体传插时。
由于这些金属导体的周围的土壤或水泥中含有电解质，肯定会对这些金属导体产生腐蚀，即电化学腐蚀。
电化学腐蚀的危害性是比较大的。
随着时间的推移，会对这些金属导体腐蚀程度更大。
二、单向导通装置的功能：
通过以上的介绍，我们知道了杂散电流的危害性，那么怎么样减少杂散电流从而最大限度地减小地正好金属管道的腐蚀程度呢？根据这一观点，我公司与电化院联合设计制造出了单向导通装置单，也就是说单向导通装置的主要功能就是减少杂散电流，从而最大限度的减小地下金属管道的腐蚀程度。
三、单向导通装置的工作原理及结构
在这个问题当中，我们首先要理解什么是绝缘结及绝缘结的作用，再有就是要知道二极管的工作特性。
1、绝缘结的作用：
所谓的绝缘结就是说根据钢轨与大地的泄露电阻的不同而把机车钢轨分成不同的回流区段，我们已经知道，地铁系统中的钢轨不单单是机车导轨，同时还作为机车运行电流传输到牵引变电所的回路通路，广州地铁全线长18.4公里，其中地下的长度有14公里，地上有4公里，另外还有一个地面车辆段，那么这些区域的泄露电阻有什么不同呢？首先我们先看一看地下部分，地下部分的钢轨采用的是整体结构的道床，施工是采用的标准比较高。
那么它的泄露电阻肯定比较大，而地面上的钢轨采用的是道渣道床，相对整体道床来讲泄露电阻就较小，而车辆段的钢轨道床同样是道渣道床但车辆段的整体环境肯定要比地面上正线道床的环境差，所以它的泄漏电阻相对地面道渣道床的泄漏电阻小，所以说钢轨对道床的泄漏电阻从大到小的排列顺序应该是地下的整体道床地面的道渣道床车辆段的道渣道床，那么根据这些情况，我们就可以通过在钢轨上按装置绝缘结的方法来将不同泄露电阻的钢轨区域分成不同的回流通路。
2、二极管的工作特性：
大家都知道二极管的工作特性就是保证电流只单方向流通，而在另一个方向是截止的。
3、单向导通装置的工作原理
单向导通装置就是用于连接绝缘结两端的钢轨，使钢轨中的电流通一个方向，而在另一个方向上是截止的，如下图所示：
我们知道，通过在钢轨上安装绝缘结的方法来将不同泄漏电阻的钢轨区分开来。
然后再在每个绝缘结的两端安装上。
这样我们就能够利用该装置来有效地减少杂散电流，从而最大程度地减小地下金属管道的腐蚀程度。
那么单向导通装置又是如何工作的呢？让我们先看一看下的示意图,当机车在泄漏电阻较小的区域区时（如地面上的道渣道床），钢轨上的回流电流就会通过单向导通装置单向流通到泄漏电阻较大的区域，然后流回负母线。
同样当机车运行在泄漏电阻较大的区域睦（如地下的整体道床），钢轨中的回流电流由于有了单向导通装置就不会流至汇漏电阻较小的区域，从而也就有效地减少了杂散电流。
降低了地下金属管道的电化学腐蚀程度。
4.单向导通装置的结构
单向导通装置的回路由八个二极管并联组成，其中在二极管的两端
又并联了一个电压等级为1000V、电流为3000的直流隔离开关。
直流隔离开关的主要作用是用于特殊运营方式下（也就是说当二极管损坏时）合上。
来使绝缘结两端的钢轨相连接，这样也就全保证了机车的连续运营。
同时在每个二级管支路中均串有一个带辅助接点的快速熔断器和一个分流器，每个二极管还又并联了一个RC回路和和敏电阻。
如图所示：
下面分别介绍一下分流器、快速熔断器、压敏电阻及RC回路的作用：
分流器：其主要作用是当二极管击穿而快速熔断器没有熔断时，其逆向电流通过分流器而测得的数据来向信号以送装置以出二极管故障信号。
快速熔断器：当线路出线短路时，使首先熔断，从而保护二极管不被击穿。
压敏电阻：当二极管的两端电压超过的其额定值时，压敏电阻将二极管自动旁路，防止二极管的损坏。
当电压恢复时，压敏电阻恢复正常值。
RC回路：消化吸收及抑制系统短路时或机车启动时出现的涌流。
5．单向导通装置的保护设置
根据上述介绍我们不难看出单向导通装置工设有三种保护方式，即：
a.短路保护：其中短路保护有两种保护方式，即熔断器保护和反向电压保护。
也就是说系统出现短路时首先熔断快速熔断器，而保护二极管不被击穿，同时当二极管一旦被击穿，我们还可以通过分流器的逆向电流数据来可靠地发出二极管被损坏的故障信号。
以便我们及时处理。
B断路保护：装置中并联的八个二极管其技术参数和特性完全相同，即在正常情况下，流过的每个二极管的电流都是相同的。
如果每个二极管损坏造成断路时，支路中无电流通过，这样也可以根据分流器来判断故障二极管。
c.过电压保护：通过以上RC回路的介绍及压每电阻的特性，我们很快理解过电压的保护性能。
四. 单向导通装置的技术条件：
根据单向导通装置的技术数据，机车睚运行时，通过最大电流为3000A，其中额定短路电流为60KA（30ms）所以单相导通装置的技
术条件为：1、额定电流3000A。
2、正向平均电流2800A。
3、绝缘电压1000V AC。
4、额定短路电流60KA（30ms）。
5、工频耐压：主回路5KV1min。
辅助回路2KV1min。
6隔离开关的额定电压1500V。
额定电流3000A。
五、信号发送装置：
信号发送装置为单向导通装置的配套装置，主要用来监视测八个支路的运行情况，当某个支路或12个支路出现故障时，该装置将发出相应的故障信号，同时该信号进行保持，直到人为复位为止。
六信号发送装置在安装使用时注意事项：
1．安装时根据仪器后面板上标注的端子名称，将这种输入信号分别接到对应的端子上，这时提出注意的是信号输入中标出
的接地符呈为各路集中的公共端，而不是皮地。
同时将仪器
的断路和短路输出信号接到对应的外围设备上。
2．在未通电的情况下，将该装置所需的±10V直流电源接到相应的外围设备上。
3．进行测试时应首先明确连线无误，方能接通电源，此时面板上的电源指示灯亮，表明供电正常。
4．仪器工作时，必须按一下复位键，这时该装置将自动完成参数的初始化及内部逻辑巡检等操作。
5．当单向导通装置某一路或几个支路发生故障时仪器上的对应批示灯亮，同时发出报警信号提示工作人员去排除当故障排
除后应按复位键。
6．因本仪器要求八路同时检测，所以不可闲置端子，否则仪器将按故障处理。
7．当维修人员用摇表测单向导通装置的绝缘强度时，务必将信号发送装置脱开，否则会发生信号装置电源管被击穿而无法
工作。
七．单向导通装置的检修：
维修人员可以根据信号发送装置发出的故障信号去排除故障，当一时无法维修时（如二极管被击穿）可以暂时关上直流隔离开关因本装置没有不同的保护方式，同时由于每个支路的设计容量为额定容量的1.5倍，所以当支路中一支或二支二极管损坏造成断路时，单向导通装置仍可政党运行。
八．放电间隙装置的作用
1）作用：当机车进行制动时，如果使绝缘结两端电压升高到DC1000V，放电间隙从而使单向导通装置旁路。
2）简单的原理：如下图
M2、M1合闸线圈CY放电间隙
K。
