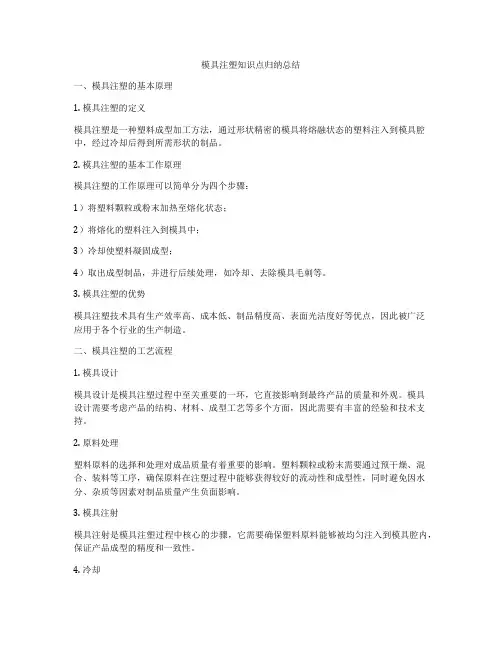

模具注塑知识点归纳总结一、模具注塑的基本原理1. 模具注塑的定义模具注塑是一种塑料成型加工方法，通过形状精密的模具将熔融状态的塑料注入到模具腔中，经过冷却后得到所需形状的制品。
2. 模具注塑的基本工作原理模具注塑的工作原理可以简单分为四个步骤：1）将塑料颗粒或粉末加热至熔化状态；2）将熔化的塑料注入到模具中；3）冷却使塑料凝固成型；4）取出成型制品，并进行后续处理，如冷却、去除模具毛刺等。
3. 模具注塑的优势模具注塑技术具有生产效率高、成本低、制品精度高、表面光洁度好等优点，因此被广泛应用于各个行业的生产制造。
二、模具注塑的工艺流程1. 模具设计模具设计是模具注塑过程中至关重要的一环，它直接影响到最终产品的质量和外观。
模具设计需要考虑产品的结构、材料、成型工艺等多个方面，因此需要有丰富的经验和技术支持。
2. 原料处理塑料原料的选择和处理对成品质量有着重要的影响。
塑料颗粒或粉末需要通过预干燥、混合、装料等工序，确保原料在注塑过程中能够获得较好的流动性和成型性，同时避免因水分、杂质等因素对制品质量产生负面影响。
3. 模具注射模具注射是模具注塑过程中核心的步骤，它需要确保塑料原料能够被均匀注入到模具腔内，保证产品成型的精度和一致性。
4. 冷却在模具注塑过程中，塑料充填后需要进行冷却，使其快速固化成型。
冷却的速度和均匀性会直接影响到产品的收缩率和内部应力分布，因此冷却系统的设计和控制非常重要。
5. 取模冷却后的成型制品将从模具中取出，这一步骤需要谨慎操作，避免对产品造成损伤或变形。
6. 后处理成型后的制品可能需要进行去除毛刺、修整、喷漆等后处理工序，以使其符合最终产品的要求。
三、模具注塑的材料选择1. 塑料原料的选择不同的塑料原料拥有不同的物理性能和化学性质，在模具注塑过程中需要根据产品的要求选择合适的塑料，如ABS、PC、PP、PE等。
2. 添加剂一些特殊的塑料制品可能需要添加颜色、增强剂、阻燃剂等添加剂，以满足产品的特殊需求。
引言概述注塑成型模具在现代制造业中扮演着至关重要的角色。
它是将熔化的材料注入模具中进行形状复制的关键工具。
注塑成型模具的设计和制造过程需要高度的专业知识和技术，以确保生产出高质量的注塑产品。
本文将详细介绍注塑成型模具的基本概念、分类、设计原则、制造流程以及其在制造业中的应用。
正文内容1.注塑成型模具的基本概念1.1定义：注塑成型模具是用于将熔化的塑料或金属注入模具中进行复制的工具。
1.2组成：注塑成型模具由模具座、模腔、模芯、导向机构、注塑系统等部分组成。
1.3作用：注塑成型模具能够实现快速、高效地生产大量塑料制品。
2.注塑成型模具的分类2.1根据材料分类：注塑成型模具可分为塑料模具和金属模具。
2.2根据结构分类：注塑成型模具可分为单腔模具、多腔模具和复合结构模具。
2.3根据用途分类：注塑成型模具可分为家电类模具、汽车类模具、日用品类模具等。
3.注塑成型模具的设计原则3.1材料选择：根据被制品的材料特性选择合适的模具材料。
3.2结构设计：考虑产品结构特点，优化模具的设计以提高生产效率和产品质量。
3.3流道设计：合理设计模具的流道，以确保塑料材料能够均匀地流入模腔。
3.4冷却系统设计：设计合理的冷却系统，以加快模具的冷却速度，提高生产效率。
3.5注塑系统设计：选用适当的注塑机和配套设备，确保注塑过程的稳定性和精度。
4.注塑成型模具的制造流程4.1设计：根据产品要求进行模具设计，包括三维建模和工程图纸设计。
4.2制造模腔：根据设计图纸制造模腔部分，包括线切割、精密加工等工艺。
4.3制造模芯：根据设计图纸制造模芯部分，包括CNC加工、磨削等工艺。
4.4装配：将模腔和模芯装配在一起，并进行调试和测试。
4.5表面处理：根据需求进行模具表面处理，如电镀、喷涂等。
5.注塑成型模具在制造业中的应用5.1汽车制造：注塑成型模具广泛应用于汽车内饰件、外观件等的生产。
5.2家电制造：注塑成型模具用于电视机壳体、空调面板等家电制品的生产。
注塑模具入门基础知识一、塑料的定义及组成塑料是指以高分子合成树脂为主要成份、在一定温度和压力下具有塑性和流动性，可被塑制成一定形状，且在一定条件下保持形状不变的材料。
组成：聚合物合成树脂（40 ~ 100%）辅助材料：增塑剂、填充剂、稳定剂、润滑剂、着色剂、发泡剂、增强材料。
辅助材料作用：改善材料的使用性能与加工性能，节约树脂材料（贵）二、塑料的分类：300 余品种，常用的是40 余种名称是以所使有的合成树脂作为名称来称呼：聚乙烯、聚丙烯、聚氯乙烯、酚醛树脂、氧树脂,俗称：电木（酚醛树脂）,有机玻璃（聚甲基丙烯酸甲脂）,玻璃钢（热固性树脂用玻璃纤维增强）;英文名称：尼龙（聚酰胺）PA 聚乙烯PE分类：热固性塑料与热塑性塑料（按塑料的分子结构）1、热塑性塑料具有线型分子链成支架型结构加热变软，泠却固化不可逆的2、热固性塑料：具有网状分子链结构加热软化，固化后不可逆.通用塑料：指产量大，用途广。
价格低廉的一类塑料。
如：聚乙烯，聚丙烯，聚氯乙烯，聚苯乙烯，醛酚塑料，氨基塑料占塑料产量的60%工程塑料：指机械性能高，可替代金属而作工程材料的一类，尼龙，聚磷酸脂，聚甲醛，ABS 特种塑料：隙氧树脂三、塑料的性能1、质量轻，密度0.9~0.23g /cm^ 泡沫塑料0.189g/cm2、比强度高：是金属材料强度的1/10 。
玻璃钢强度更高3、化学稳定性好4、电气绝缘性能优良5、绝热性好6、易成型加工性，比金属易7、不足：强度，刚度不如金属，不耐热。
100C 以下热膨胀系数大，易蠕变，易老化。
热塑性塑料成型加工性能：一、吸湿性：吸水的（ABS.尼龙，有机中玻璃）懦水的（聚乙烯）含水量大，易起泡，需干燥。
二、塑料物态：1、玻璃态：一般的塑料状态TG 高于室温。
2、高弹态：温度商于TG ，高聚物变得像橡胶那样柔软，有弹性。
3、粘流态：沾流化温度以上，高聚物相继出现塑料流动性与粘性液体流动区移，塑料成型加工就在材料的粘流态进引。
模具注塑知识点总结大全一、模具注塑概述模具注塑是一种制造零部件的常见工艺，通过将熔融的塑料注射到模具中，然后冷却固化成型。
这种工艺的优势在于可以快速、大批量生产复杂的塑料零部件，因此在汽车、电子、家电等行业被广泛应用。
二、模具注塑的基本原理模具注塑的基本原理是，通过注射机将塑料材料加热熔化成液态，然后将液态塑料注入到模具中，模具冷却后，塑料材料固化成为所需的形状。
在注塑过程中，常见的原材料包括聚丙烯、聚乙烯、聚氯乙烯等热塑性塑料。
三、模具注塑的工艺流程1. 设计模具：根据产品的形状和尺寸要求，设计合适的注塑模具。
2. 制造模具：根据设计图纸制造好注塑模具。
3. 原料制备：准备好所需的塑料原料，并按一定的比例进行混合和加热。
4. 注塑成型：将加热熔化的塑料原料通过注射机注入到模具中进行成型。
5. 冷却固化：模具中的塑料原料在冷却的过程中固化成型。
6. 取出产品：等模具中的产品冷却完毕后，将产品从模具中取出。
7. 完善产品：对产品进行修整、去毛刺等加工，使其符合要求。
8. 检验产品：对产品进行外观、尺寸等质量检验。
9. 包装运输：符合质量标准的产品进行包装，并进行运输销售。
四、模具注塑的关键技术1. 模具设计：包括产品结构设计、模具结构设计、冷却系统设计等。
2. 原料选择：选择适合的塑料材料，根据产品结构、用途等不同要求进行选择。
3. 注塑工艺：包括注射压力、注射速度、注射温度等参数的控制，以及射胶时间、冷却时间等的设定。
4. 模具制造：包括模具材料的选择、热处理工艺、精密加工等相关技术。
5. 注塑设备：包括注塑机的选择、参数调整、设备维护等相关技术。
五、模具注塑中的常见问题及解决方法1. 料温不均匀导致产品质量不稳定：调整加热系统，加强冷却系统，改善模具结构等方法。
2. 模具磨损严重影响产品质量：定期对模具进行维护保养，及时更换磨损严重的部件。
3. 产量低导致生产成本高：优化工艺流程，提高生产效率，降低生产成本。
模具注塑知识点总结1. 模具注塑的概述模具注塑是一种常见的塑料加工方法，它通过将熔化的塑料材料注入到模具中，并在冷却固化后取出制成所需的塑件。
这种方法在工业生产中广泛应用，其优点包括生产效率高、成本低、制品质量好等。
下面将介绍一些与模具注塑相关的知识点。
2. 模具注塑的主要流程•设计模具：首先需要根据产品的需求设计出相应的模具，包括模具的结构、尺寸、材料等方面。
•制造模具：制造模具是模具注塑的前提，模具的制造需要考虑到模具的精度要求、使用寿命、加工难度等因素。
•熔化塑料：将所需的塑料材料加热到熔化状态，通常使用注塑机进行加热和混合。
•注塑成型：将熔化的塑料注入到模具中，通过模具的形状来确定塑件的外形。
•冷却固化：经过注塑成型后，塑料会在模具中进行冷却固化，使得塑件获得所需的硬度和形状。
•脱模取件：冷却固化完成后，将模具打开，取出制成的塑件。
3. 模具注塑的关键技术3.1 模具设计模具设计是模具注塑的关键环节，它直接影响到塑件的质量和生产效率。
在模具设计中需要考虑以下几个方面： - 模具的结构设计：包括模具的分型面、导向系统、冷却系统等，这些设计因素会影响到塑件的成型质量和生产周期。
- 模具材料的选择：根据塑料材料的特性选择合适的模具材料，常见的模具材料有钢材、铝合金等。
- 模具加工工艺：模具的加工工艺对模具的精度和寿命有重要影响，包括CNC加工、电火花加工等。
3.2 注塑工艺参数控制在注塑成型过程中，需要对一些关键的工艺参数进行控制，以保证塑件的质量和生产效率。
这些参数包括： - 注射压力：注射压力直接影响到塑料的充填性能和塑件的密实度。
- 注射速度：控制注射速度可以避免塑料材料的热分解和气泡产生。
- 冷却时间：充分的冷却时间可以使得塑件达到所需的硬度和尺寸精度。
3.3 模具保养与维护模具的保养与维护对于模具注塑的持续生产至关重要，它可以有效延长模具的使用寿命和保证塑件的质量。
常见的模具保养与维护措施包括： - 清洁模具：定期清洁模具表面和内部，避免塑料残留导致塑件质量损失。
塑料模具常识—注塑来源：全民业务网作者：不详热塑性塑料注塑成型这种方法即是将塑料材料熔融，然后将其注入膜腔。
熔融的塑料一旦进入模具中，它就受冷依模腔样成型成一定形状。
所得的形状往往就是最后成品，在安装或作为最终成品使用之前不再需要其他的加工。
许多细部，诸如凸起部、肋、螺纹，都可以在注射模塑一步操作中成型出来。
注射模塑机有两个基本部件：用于熔融和把塑料送入模具的注射装置与合模装置。
和模装置的作用在于：1.使模具在承受住注射压力情况下闭合；2.将制品取出注射装置在塑料注入模具之前将其熔融，然后控制压力和速度将熔体注入模具。
目前采用的注射装置有两种设计：螺杆式预塑化器或双级装置，以及往复式螺杆。
螺杆式预塑化器利用预塑化螺杆（第一级）再将熔融塑料注入注料杆（第二级）。
螺杆预塑化器的优点是熔融物质量恒定，高压和高速，以及精确的注射量控制（利用活塞冲程两端的机械止推装置）。
这些长处是透明、薄壁制品和高生产速率所需要的。
其缺点包括不均匀的停留时间（导致材料降解）、较高的设备费用和维修费用。
最常用的往复式螺杆注射装置不需要柱塞即将塑料熔融并注射。
二、挤出吹塑挤出吹塑是一种制造中空热塑性制件的方法。
广为人制的吹塑对象有瓶、桶、罐、箱以及所有包装食品、饮料、化妆品、药品和日用品的容器。
大的吹塑容器通常用于化工产品、润滑剂和散装材料的包装上。
其他的吹塑制品还有球、波纹管和玩具。
对于汽车制造业，燃料箱、轿车减震器、座椅靠背、中心托架以及扶手和头枕覆盖层均是吹塑的。
对于机械和家具制造业，吹塑零件有外壳、门框架、制架、陶罐或到有一个开放面的箱盒。
聚合物最普通的吹塑挤塑料原料是高密度聚乙烯，大部分牛奶平时有这种聚合物制成的。
其他聚烯烃也常通过吹塑来加工。
根据用途，苯乙烯聚合物、聚氯乙烯、聚酯、聚氨酯、聚碳酸酯和其他热塑性塑料也可以用来吹塑。
最近工程塑料在汽车行业被广泛接受。
材料选择是以机械强度、耐候性、电学性能、光学性能和其他性能为依据的。
工艺3/4的吹塑制品是由挤出吹塑法制造的。
挤出工艺是强迫物料通过一个孔或模具来制造产品。
挤出吹塑工艺由5步组成：1.塑料型胚（中空塑料管的挤出）；2.在型胚上将瓣合模具闭合，夹紧模具并切断型胚；3.向模腔的冷壁吹胀型培，调整开口并在冷却期间保持一定的压力，打开模具，写下被吹的零件；5.修整飞边得到成品。
模具基本知识之塑料篇来源：全民业务网作者：不详1、塑料的概念◆聚合物(polymer)，又可称为高分子或巨分子(macromolecules)，也是一般所俗称的塑料(plastics)或树脂(resin)。
所谓塑料，其实它是合成树脂中的一种，形状跟天然树脂中的松树脂相似，但因又经过化学的力量来合成，而被称之为塑料。
◆根据美国材料试验协会所下的定义，塑料乃是一种以高分子量有机物质为主要成分的材料，它在加工完成时呈现固态形状，在制造以及加工过程中，可以借流动(flow)来造型。
因此，经由此说明我们可以得到以下几项了解：●它是高分子有机化合物●它可以多种型态存在例如液体固体胶体溶液等●它可以成形(moldable)●种类繁多因为不同的单体组成所以造成不同之塑料●用途广泛产品呈现多样化●具有不同的性质●可以用不同的加工方法(processing method )2、塑料的分类聚合物是由许多较小而结构简单的小分子(monomer)，借共价键来组合而成的。
聚合物的种类繁多，一般若是以对热之变化来分类，它可以分为两大类：◆热固性塑料（Thermoset Plastics )：指的是加热后，会使分子构造结合成网状型态。
一旦结合成网状聚合体，即使再加热也不会软化，显示出所谓的非可逆变化，是分子构造发生变化(化学变化 )所致。
◆热塑性塑料(Thermo plastics )：指加热后会熔化，可流动至模具冷却后成型，再加热后又会熔化的塑料；即可运用加热及冷却，使其产生可逆变化(液态←→固态)，是所谓的物理变化。
●按照塑料的应用情况，热塑性塑料又可分为通用塑料、工程塑料、高性能工程塑料等三类。
通用的热塑性塑料其连续的使用温度在100℃以下，聚乙烯、聚氯乙稀、聚丙烯、聚苯乙烯并称为四大通用塑料。
工程塑料一般是指工作应力大于150MPa，连续工作温度能超过150℃以上的塑料。
通常把聚酰胺（尼龙）、聚碳酸脂、聚甲醛、聚苯醚和热塑性聚酯称为五大工程塑料。
3、我司常用塑料的特性◆ABS的特性塑胶模具的基本知识及技术应用来源：全民业务网作者：不详常会有一些朋友问到我,什么样的情况下要用模温机给模具加温,什么时候又要用冷水机给模具冷却.下面是射出成型的一些条件说明,给大家参考1. 关模压:原则上应大于塑胶射入模内的总压,以不出毛边为基准2. 压力和速度有部分相同的关系作用于模内.目的使原料进入模内能均匀,彻底,适量的充满各角落.太低会短射,缩水,太高有毛头,过饱,粘模,烧焦,易损模具及内应力高等不良现象3. 速度:速度的快慢决定原料在模具浇道内及成品中之状况,快有毛边,过饱,烧焦,慢了出现短射,缩水,结合不良易断等4. 温度:原料不同,温度各异,太低溶液胶颜色不均,成品内应力增大.因温度过低增压过高,可能引起螺杆断裂,过高,产品有毛边,又因冷却产生温差,引起收缩.原料会分解,变黄,变色,易断裂.冷却时间变长,气不容易排出,会有瓦斯气.5. 背压;螺杆在旋转加料时后退之阻力称为背压.其作用使原料在输送压缩中更加紧密.能使原料的空气,水份从螺杆后排出.使溶胶中不含影响成品表面的气体成份.低会有气泡,表面银纹.高会过热,结块,溢胶,周期长,螺杆不退.同时松退的应用很重要:背压低时,有的原料要松退,有的则不必(根据各种不同性质之原料调不止背压).背压高时务必用松退并注意距离要不介入空气及不溢胶为准则.6. 模温高低及冷却时间的长短,影响成品的粘模,缩水,尺寸公差,表面亮度,周期等,应依实际际情况而适时调整.另压克力,PC如成品肉厚时要有模温,才不会产生气泡及应力.塑胶模具设计必备知识来源：全民业务网作者：不详S1单位换算表•度量衡换算表公制单位英制单位公英制互换■对S1单位换算率表（粗线框内为S1单位）压力比热注:1cal=4.186 05J(依日本计量法)热传达系数注:1cal=4.186 05J(依日本计量法)功率(功率\动力)热流注:1w=1J/S.PS:法国马力1PS=0.735 5kw (依日本计量施行法) 1cal=4.186 05J(依日本计量法)应力塑胶模具知识与塑料模具技术来源：全民业务网作者：不详1、模具相关知识引言我们日常生产、生活中所使用到的各种工具和产品，大到机床的底座、机身外壳，小到一个胚头螺丝、纽扣以及各种家用电器的外壳，无不与模具有着密切的关系。
模具的形状决定着这些产品的外形，模具的加工质量与精度也就决定着这些产品的质量。
因为各种产品的材质、外观、规格及用途的不同，模具分为了铸造模、锻造模、压铸模、冲压模等非塑胶模具，以及塑胶模具。
近年来，随着塑料工业的飞速发展和通用与工程塑料在强度和精度等方面的不断提高，塑料制品的应用范围也在不断扩大，如：家用电器、仪器仪表，建筑器材，汽车工业、日用五金等众多领域，塑料制品所占的比例正迅猛增加。
一个设计合理的塑料件往往能代替多个传统金属件。
工业产品和日用产品塑料化的趋势不断上升。
2、模具的一般定义：在工业生产中，用各种压力机和装在压力机上的专用工具，通过压力把金属或非金属材料制出所需形状的零件或制品，这种专用工具统称为模具。
3、注塑过程说明：模具是一种生产塑料制品的工具。
它由几组零件部分构成，这个组合内有成型模腔。
注塑时，模具装夹在注塑机上，熔融塑料被注入成型模腔内，并在腔内冷却定型，然后上下模分开，经由顶出系统将制品从模腔顶出离开模具，最后模具再闭合进行下一次注塑，整个注塑过程是循环进行的。
4、模具的一般分类：可分为塑胶模具及非塑胶模具：（1）非塑胶模具有：铸造模、锻造模、冲压模、压铸模等。
A．铸造模——水龙头、生铁平台B．锻造模——汽车身C．冲压模——计算机面板D．压铸模——超合金，汽缸体（2）塑胶模具根据生产工艺和生产产品的不同又分为：A．注射成型模——电视机外壳、键盘按钮（应用最普遍）B．吹气模——饮料瓶C．压缩成型模——电木开关、科学瓷碗碟D．转移成型模——集成电路制品E．挤压成型模——胶水管、塑胶袋F．热成型模——透明成型包装外壳G．旋转成型模——软胶洋娃娃玩具◆注射成型是塑料加工中最普遍采用的方法。
该方法适用于全部热塑性塑料和部分热固性塑料，制得的塑料制品数量之大是其它成型方法望尘莫及的，作为注射成型加工的主要工具之一的注塑模具，在质量精度、制造周期以及注射成型过程中的生产效率等方面水平高低，直接影响产品的质量、产量、成本及产品的更新，同时也决定着企业在市场竞争中的反应能力和速度。
◆注塑模具是由若干块钢板配合各种零件组成的，基本分为： A 成型装置（凹模，凸模） B 定位装置（导柱，导套） C 固定装置（工字板，码模坑） D 冷却系统（运水孔） E 恒温系统（加热管，发热线） F 流道系统（唧咀孔，流道槽，流道孔）G 顶出系统（顶针，顶棍）5、根据浇注系统型制的不同可将模具分为三类：（1）大水口模具：流道及浇口在分模线上，与产品在开模时一起脱模，设计最简单，容易加工，成本较低，所以较多人采用大水口系统作业。
（2）细水口模具：流道及浇口不在分模线上，一般直接在产品上，所以要设计多一组水口分模线，设计较为复杂，加工较困难，一般要视产品要求而选用细水口统。
（3）热流道模具：此类模具结构与细水口大体相同，其最大区别是流道处于一个或多个有恒温的热流道板及热唧嘴里，无冷料脱模，流道及浇口直接在产品上，所以流道不需要脱模，此系统又称为无水口系统，可节省原材料，适用于原材料较贵、制品要求较高的情况，设计及加工困难，模具成本高。
热流道系统，又称热浇道系统，主要由热浇口套，热浇道板，温控电箱构成。
我们常见的热流道系统有单点热浇口和多点热浇口二种形式。
单点热浇口是用单一热浇口套直接把熔融塑料射入型腔，它适用单一腔单一浇口的塑料模具;多点热浇口是通过热浇道板把熔融料分枝到各分热浇口套中再进入到型腔，它适用于单腔多点入料或多腔模具.◆热流道系统的优势（1）无水口料，不需要后加工，使整个成型过程完全自动化，节省工作时间，提高工作效率。
（2）压力损耗小。
热浇道温度与注塑机射嘴温度相等，避免了原料在浇道内的表面冷凝现象，注射压力损耗小。
（3）水口料重复使用会使塑料性能降解，而使用热流道系统没有水口料，可减少原材料的损耗，从而降低产品成本。
在型腔中温度及压力均匀，塑件应力小，密度均匀，在较小的注射压力下，较短的成型时间内，注塑出比一般的注塑系统更好的产品。
