下载文档原格式
玄武岩纤维沥青混合料施工技术指南石家庄市京昆高速公路石太北线筹建处河北省道路结构与材料工程技术中心2011年6月14日玄武岩纤维沥青混合料1玄武岩纤维的技术指标1.1矿物纤维采用玄武岩制造，禁止使用易影响环境及造成人体伤害的石棉纤维。
1.2 纤维添加应配备专用的纤维添加设备。
设备应提前标定，画出标定曲线，根据沥青混凝土拌和楼不同产量设定投放时间，保证投放数量、投放时机精确。
1.3矿物纤维的掺加比例以沥青混合料总量的质量百分率计算，矿物纤维掺量为0.25%，纤维掺加量的允许误差宜不超过±5%。
1.4针对西柏坡高速的气候和交通环境，玄武岩纤维的有关技术指标应满足表1要求。
矿物纤维质量技术要求表12玄武岩纤维的存储和运输纤维应存放在室内或有棚盖的地方，松散纤维在运输及使用过程中应避免受潮、结团。
3玄武岩纤维的现场检测玄武岩纤维进场每批进行一次检测，检测批不超过300t。
4玄武岩纤维沥青混合料技术标准4.1粗集料技术要求粗集料质量技术要求表24.2细集料1）细集料采用机制砂，不允许使用砸石场的石屑及天然砂。
2）机制砂必须采用专用的制砂机生产，并采用优质的碱性石料生产。
机制砂应该清洁、干净，不得含有泥土杂质。
其级配应符合表3中0~3mm规格的要求。
3）沥青混合料用集料，应将0~3mm和3~5mm集料组合使用。
机制砂级配范围要求表34）细集料的质量要求应该满足表4的质量要求。
细集料质量要求表44.3填料1）填料必须采用石灰岩石料磨细的矿粉。
2）填料应干燥、洁净、无结块，其质量应符合表5要求。
矿粉的质量要求表53）沥青混合料中应使用精加工矿粉，不允许使用回收矿粉。
5混合料设计5.1矿料级配本项目上面层采用SBS改性沥青混合料，13型级配。
矿物纤维13型级配范围表65.2玄武岩纤维沥青混合料设计流程1）玄武岩纤维沥青混合料配合比设计应遵循理论配合比设计、目标配合比设计、生产配合比以及混合料试生产和试验路段铺设等四个阶段。

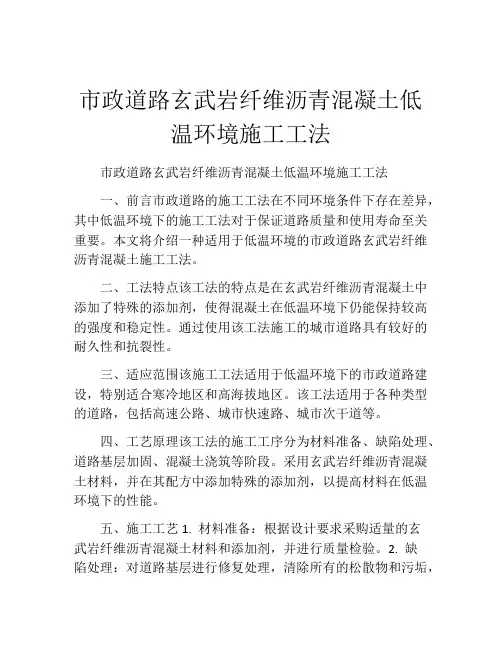

市政道路玄武岩纤维沥青混凝土低温环境施工工法市政道路玄武岩纤维沥青混凝土低温环境施工工法一、前言市政道路的施工工法在不同环境条件下存在差异，其中低温环境下的施工工法对于保证道路质量和使用寿命至关重要。
本文将介绍一种适用于低温环境的市政道路玄武岩纤维沥青混凝土施工工法。
二、工法特点该工法的特点是在玄武岩纤维沥青混凝土中添加了特殊的添加剂，使得混凝土在低温环境下仍能保持较高的强度和稳定性。
通过使用该工法施工的城市道路具有较好的耐久性和抗裂性。
三、适应范围该施工工法适用于低温环境下的市政道路建设，特别适合寒冷地区和高海拔地区。
该工法适用于各种类型的道路，包括高速公路、城市快速路、城市次干道等。
四、工艺原理该工法的施工工序分为材料准备、缺陷处理、道路基层加固、混凝土浇筑等阶段。
采用玄武岩纤维沥青混凝土材料，并在其配方中添加特殊的添加剂，以提高材料在低温环境下的性能。
五、施工工艺1. 材料准备：根据设计要求采购适量的玄武岩纤维沥青混凝土材料和添加剂，并进行质量检验。
2. 缺陷处理：对道路基层进行修复处理，清除所有的松散物和污垢，确保基层的平整度和稳定性。
3. 基层加固：根据设计要求进行基层加固，可以采用碎石或者沥青混凝土进行填充和压实。
4. 混凝土浇筑：根据施工要求进行混凝土配比和浇筑，确保混凝土的均匀性和密实性。
六、劳动组织施工工法需要合理组织施工人员，包括工地负责人、技术人员、施工人员等，确保施工流程的顺利进行。
七、机具设备施工过程中需要使用各种机具设备，包括挖掘机、压路机、混凝土搅拌站等。
这些机具设备应具备良好的性能和操作便利性。
八、质量控制为确保施工过程中的质量，应采取严格的质量控制措施，包括对材料的检验、施工工艺的监督和工程质量的抽查等。
九、安全措施在施工中，应注意安全事项，包括施工区域的标识和警示、施工人员的安全教育培训、施工现场的警戒线设置等。
十、经济技术分析通过对该施工工法的经济技术分析，可以评估施工成本、施工周期和使用寿命等指标，为工程实际操作提供参考。
《玄武岩纤维水泥混凝土应用技术手册》摘要：
本文档主要介绍了玄武岩纤维水泥混凝土的应用技术。
首先介
绍了玄武岩纤维水泥混凝土的概念和特点，然后详细讲解了它的应
用范围、施工工艺以及质量控制等方面的内容。
通过本文档的学习，读者可以全面了解玄武岩纤维水泥混凝土的应用技术，为实际工程
中的应用提供指导和参考。
1. 玄武岩纤维水泥混凝土的概念和特点
1.1 概念
1.2 特点
2. 玄武岩纤维水泥混凝土的应用范围
2.1 建筑领域
2.2 道路和桥梁
2.3 地下工程
2.4 其他应用领域
3. 玄武岩纤维水泥混凝土的施工工艺
3.1 原材料准备
3.2 配料和搅拌
3.3 浇筑和振捣
3.4 养护
4. 玄武岩纤维水泥混凝土的质量控制
4.1 原材料质量控制
4.2 施工过程质量控制
4.3 检测和检验
5. 玄武岩纤维水泥混凝土应用技术的优势和局限性5.1 优势
5.2 局限性
6. 玄武岩纤维水泥混凝土应用实例分析
6.1 建筑领域应用实例
6.2 道路和桥梁应用实例
6.3 地下工程应用实例
6.4 其他应用领域实例
7. 结论
通过本文档对玄武岩纤维水泥混凝土的应用技术进行了全面的介绍和分析。
玄武岩纤维水泥混凝土在建筑、道路、桥梁和地下工程等方面有着广泛的应用前景。
在实际应用过程中，需要严格控制原材料和施工质量，并且不断实践和总结经验，以提高玄武岩纤维水泥混凝土的应用效果。
相信通过本文档的学习，读者将对该技术有更深入的了解，并能够在实际工程中正确应用。
玄武岩纤维混凝土技术研究主要内容下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!玄武岩纤维混凝土技术的研究与应用一、引言玄武岩纤维混凝土，是一种新型的高性能复合材料，其主要成分是玄武岩纤维和普通混凝土。
玄武岩纤维筋无磁混凝土结构施工技术摘要: 介绍了在地震监测中心台玄武岩纤维筋无磁混凝土结构施工技术。
通过严格检测施工环境，控制无磁原材料、设备工器具及周转材料磁性，选用科学的施工工艺和检测手段，达到混凝土结构的无磁性指标。
关键词:无磁混凝土玄武岩纤维筋地震监测1工程概况山东省地震局检测中心台无磁玄武岩纤维筋混凝土结构施工包括：绝对仪器房地圈梁、上圈梁、构造柱和顶板，准绝对仪器房地圈梁、上圈梁、构造柱和顶板。
根据无磁性结构的极低磁性要求而拌制的混凝土浇筑成型后磁性仍然能保证无磁性要求的混凝土。
2施工技术[1]~[2]无磁玄武岩纤维筋混凝土结构施工的原理是在建设场地满足施工要求的情况下，通过各种手段控制进场原材料和施工工艺，保证施工砌体的无磁性，从而保持场地梯度，建设满足要求的砌体工程。
施工工序见图1。
2.1原材料进场原材料是无磁施工中最关键的环节之一，只有利用无磁性或者弱磁性的材料施工才能保证无磁施工的磁性满足设计要求。
因此，必须加强对原材料的磁性控制，保证施工质量。
2.1.1原材料进场前考察原材考察是在借鉴以往地震台站及其他无磁建筑施工经验基础上，通过现场考察、取样检测的方法确定适合工程施工的原材料，并在满足磁性条图1无磁混凝土施工工序图件的基础上通过经济效益等方面的综合比选后确定最终的原材供应商。
（1）对某厂生产的三种型号取样品进行检测，检测数据如下：空场地 PSA32.5R PC32.5 PO42.552537.6 52548.1 52547.7 52539.9PO42.5水泥磁性最接近空场地检测时的磁性，因此单从磁性检测条件方面来说，PO42.5型号水泥磁性最好，选定PO42.5型号的水泥。
（2）对某厂家生产的石英石子和石英砂进行检测。
检测数据如下：空场地石英石子石英砂52549.3 52549.5 52549.4由以上数据可以看出：石英石子和石英砂均为无磁性材料，可以选用。
（3）玄武岩纤维筋当前技术还未完全成熟，还没有大范围推广应用。

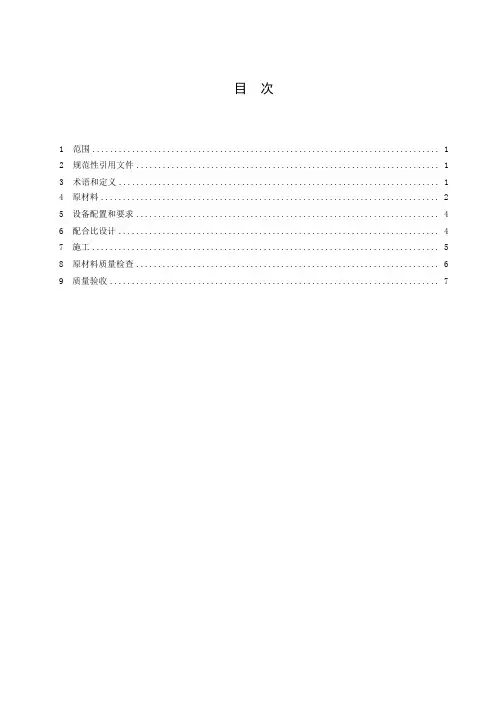

目次1范围 (1)2规范性引用文件 (1)3术语和定义 (1)4 原材料 (2)5 设备配置和要求 (4)6 配合比设计 (4)7 施工 (5)8 原材料质量检查 (6)9 质量验收 (7)桥梁伸缩缝玄武岩纤维水泥混凝土施工技术规范1 范围本文件规定了桥梁伸缩缝玄武岩纤维水泥混凝土原材料、设备配置和要求、配合比设计、施工、原材料质量检查与质量验收的要求。
本文件适用于公路新建、改扩建及养护工程的桥梁伸缩缝玄武岩纤维水泥混凝土施工。
2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 176 水泥化学分析方法GB/T 1596 用于水泥和混凝土中的粉煤灰GB/T 8074 水泥比表面积测定方法(勃氏法)GB 8076 混凝土外加剂GB/T 18046 用于水泥、砂浆和混凝土中的粒化高炉矿渣粉GB/T 23265 水泥混凝土和砂浆用短切玄武岩纤维GB/T 25045—2010 玄武岩纤维无捻粗纱JGJ 55 普通混凝土配合比设计规程JT/T 776.1 公路工程玄武岩纤维及其制品第1部分：短切玄武岩纤维JTG 3420 公路工程水泥及水泥混凝土试验规程JTG/T 3650 公路桥涵施工技术规范3 术语和定义下列术语和定义适用于本文件。
3.1玄武岩纤维将天然玄武岩单一矿石高温熔融，通过铂铑合金漏板高速拉丝和表面处理，制备而成的连续纤维。
3.2短切玄武岩纤维将连续玄武岩纤维按一定长度剪切而成的纤维。
3.3玄武岩纤维签通过加捻浸胶形成的签状短切玄武岩纤维制品。
3.4玄武岩纤维混凝土掺加一定量短切玄武岩纤维或玄武岩纤维签拌和而成的水泥混凝土。
3.5玄武岩纤维掺量玄武岩纤维占水泥混凝土的质量百分比。
3.6基准水泥混凝土不掺加玄武岩纤维的对比试验用水泥混凝土。
玄武岩纤维混凝土施工工法水泥混凝土河南金石路桥技术开发有限公司玄武岩纤维水泥混凝土施工工法一、连续玄武岩纤维为进一步改善水泥混凝土的性能，适应现代道路与桥梁工程的需要，有很多不同功能的混凝土得到了发展。
随着生产技术的解密，连续玄武岩纤维（简称CBF）是近几年来才时有报道的新纤维，它是一种无机纤维材料，用纯天然火山喷出岩为原料，经1450～1500℃高温熔融后快速拉制而成的连续纤维，其外观为金褐色，具有卓越的综合性能和较低的价格，在如今讲究绿色、环保、节约资源的今天，玄武岩纤维是一种理想的材料，具有广阔的应用领域和发展前景。
二、连续玄武岩纤维的特性（1）原材料的天然性。
由于生产连续玄武岩纤维的原料取决于天然的火山喷出岩，除了它与生俱来就具有很高的化学稳定性和热稳定外，其中并没有与人类健康有害的成分。
（2）性能的综合性。
玄武岩纤维是名副其实的“多能”纤维。
譬如既耐酸又耐碱、既耐低温又耐高温，既绝热电绝缘又隔音，拉伸强度超过大丝束碳纤维，断裂延伸率比小丝束的碳纤维还要好，具有较高的抗压缩强度、剪切强度和在耐恶劣环境中使用的适应性、抗老化性等有优异的综合性能。
（3）成本的低廉性。
水泥混凝土用的玄武岩纤维价格明显低于钢纤维、碳纤维等，和合成纤维相当。
（4）天然的相容性。
玄武岩纤维是典型的硅酸盐纤维，用它与水泥混凝土和砂浆混合时很容易分散，新拌玄武岩纤维混凝土的体积稳定、和易性好、耐久性好，具有优越的耐高温性、防渗抗裂性和抗冲击性。
三、连续玄武岩纤维的技术指标（参照国标GB/T23265–2009）玄武岩纤维的性能指标掺短切玄武岩纤维水泥混凝土或砂浆性能指标四、玄武岩纤维混凝土的特点（1）在混凝土中掺入玄武岩纤维，由于其在混凝土内部构成一种均匀的乱向支撑体系，从而产生一种有效的二级加强效果。
玄武岩纤维的乱向分布形式可削弱混凝土的塑性收缩，收缩的能量被分散到无数的纤维丝上，从而有效地增强混凝土的韧性，减少混凝土初凝时收缩引起的裂纹和裂缝。
玄武岩纤维复合筋特点、性能及施工工艺玄武岩纤维复合筋玄武岩纤维复合筋采用高强度的玄武岩纤维及乙烯基树脂（环氧树脂）在线拉挤、缠绕、表面涂覆和复合成型，连续生产的新型建筑材料。
玄武岩纤维复合筋在耐化学腐蚀、高轴向抗拉强度抗疲劳性能、大的弹性变形能力，非磁性、重量轻等方面优于钢筋，尤其是玄武岩纤维复合筋高抗腐蚀性及重量很轻等特点，对于高腐蚀环境中延长结构使用寿命、降低维护费用、节约资源和降低结构自身重量意义重大，也有望从根本上解决钢筋混凝土结构的腐蚀问题。
目前武岩纤维复合筋主要代替传统的普通钢筋应用于公路工程特别是高速公路配筋水泥混凝土路面及桥梁桥面水泥混凝土铺装层及现浇层中，大量工程实例表明玄武岩纤维复合筋能够有效控制裂缝的产生及发展，防止路（桥）面积水下渗，防止结构物部钢筋锈蚀，解决桥梁（路面）工程结构物中筋材在腐蚀环境中不被腐蚀或延缓腐蚀，改善路（桥）面整体使用性能、延长使用寿命，具有重要意义。
1 分类玄武岩纤维复合筋分为螺纹筋和无螺纹筋，在水泥混凝土中应用的玄武岩纤维复合筋应采用螺纹筋，以增强筋与混凝土的握裹力。
2 规格玄武岩纤维复合筋的公称直径围为3mm～50cm，推荐的公称直径为3mm、6mm、8mm、10mm、12mm、14mm、16mm、18mm、20mm和25mm等规格。
3 技术要求3.1 外观玄武岩纤维复合筋表面不应有突出的纤维毛刺，纤维和树脂之间的界面不应存在破坏。
3.2 尺寸玄武岩纤维复合筋的公称尺寸及允许偏差应符合下表的要求：玄武岩纤维复合筋公称尺寸及允许偏差4 性能4.1 特性玄武岩纤维复合筋可以明显延长腐蚀环境中的水泥混凝土结构寿命，与传统钢筋混凝土结构相比具有优异的力学、物理及化学性能。
（1）抗拉强度高，是普通钢筋的3倍以上；（2）优异的耐腐蚀性，解决北方高寒地区、南方潮湿地区和酸碱环境恶劣的地区桥梁、路面钢筋混凝土结构的耐腐蚀性问题、寿命问题（是其他任何材料所不可比拟的）；（3）密度小，纤维复合筋的密度仅为普通钢筋的1/4左右；（4）纤维复合筋的热膨胀系数与混凝土相近，两者间不会产生大的温度应力；（5）透波性能好，不屏蔽；（6）不导电不导热；（7）可预制标准弯形及其他形状。

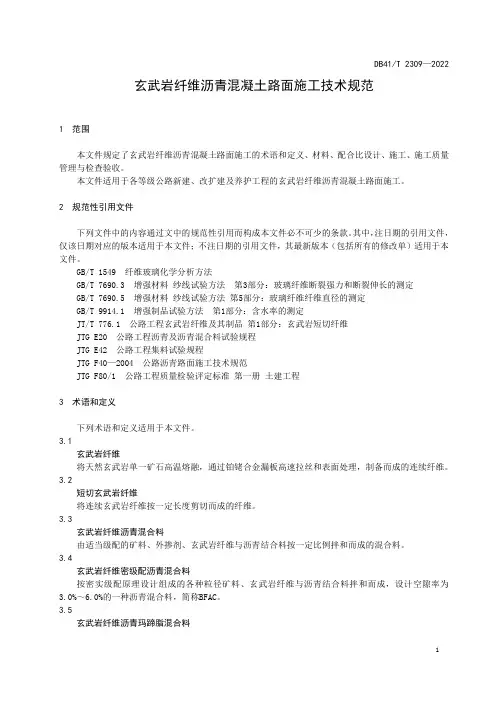

DB41/T 2309—2022 玄武岩纤维沥青混凝土路面施工技术规范1 范围本文件规定了玄武岩纤维沥青混凝土路面施工的术语和定义、材料、配合比设计、施工、施工质量管理与检查验收。
本文件适用于各等级公路新建、改扩建及养护工程的玄武岩纤维沥青混凝土路面施工。
2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 1549 纤维玻璃化学分析方法GB/T 7690.3 增强材料纱线试验方法第3部分：玻璃纤维断裂强力和断裂伸长的测定GB/T 7690.5 增强材料纱线试验方法第5部分：玻璃纤维纤维直径的测定GB/T 9914.1 增强制品试验方法第1部分：含水率的测定JT/T 776.1 公路工程玄武岩纤维及其制品第1部分：玄武岩短切纤维JTG E20 公路工程沥青及沥青混合料试验规程JTG E42 公路工程集料试验规程JTG F40—2004 公路沥青路面施工技术规范JTG F80/1 公路工程质量检验评定标准第一册土建工程3 术语和定义下列术语和定义适用于本文件。
3.1玄武岩纤维将天然玄武岩单一矿石高温熔融，通过铂铑合金漏板高速拉丝和表面处理，制备而成的连续纤维。
3.2短切玄武岩纤维将连续玄武岩纤维按一定长度剪切而成的纤维。
3.3玄武岩纤维沥青混合料由适当级配的矿料、外掺剂、玄武岩纤维与沥青结合料按一定比例拌和而成的混合料。
3.4玄武岩纤维密级配沥青混合料按密实级配原理设计组成的各种粒径矿料、玄武岩纤维与沥青结合料拌和而成，设计空隙率为3.0%～6.0%的一种沥青混合料，简称BFAC。
3.5玄武岩纤维沥青玛蹄脂混合料DB41/T 2309—2022由沥青结合料、细集料、填料与玄武岩纤维组成的沥青玛蹄脂，填充于间断级配粗集料骨架间隙，形成的一种沥青混合料，简称BFSMA。
玄武岩纤维混凝土施工工法
水泥混凝土
河南金石路桥技术开发有限公司
玄武岩纤维水泥混凝土
施工工法
连续玄武岩纤维
为进一步改善水泥混凝土的性能，适应现代道路与桥梁工程的需要，有很多不同功能的混凝土得到了发展。
随着生产技术的解密，连续玄武岩纤维(简称CBF是近几年来才时有报道的新纤维，它是一种无机纤维材料，用纯天然火山喷出岩为原料，经1450〜1500 E高温熔融后快速拉制而成的连续纤维，其外观为金褐色，具有卓越的综合性能和较低的价格，在如今讲究绿色、环保、节约资源的今天，玄武岩纤维是一种理想的材料，具有广阔的应用领域和发展前景。
连续玄武岩纤维的特性
(1)原材料的天然性。
由于生产连续玄武岩纤维的原料取决于天然的火山喷出岩，除了它与生俱来就具有很高的化学稳定性和热稳定外，其中并没有与人类健康有害的成分。
(2)性能的综合性。
玄武岩纤维是名副其实的“多能”纤维。
譬如既耐酸又耐碱、既耐低温又耐高温，既绝热电绝缘又隔音，拉伸强度超过大丝束碳纤维，断裂延伸率比小丝束的碳纤维还要好，具有较高的抗压缩强度、剪切强度和在耐恶劣环境中使用的适应性、抗老化性等有优异的综合性能。
(3)成本的低廉性。
水泥混凝土用的玄武岩纤维价格明显低于钢纤维、碳纤维
等，和合成纤维相当
(4)天然的相容性。
玄武岩纤维是典型的硅酸盐纤维，用它与水泥混凝土和砂浆混合时很容易分散，新拌玄武岩纤维混凝土的体积稳定、和易性好、耐久性好，具有优越的耐高温性、防渗抗裂性和抗冲击性。
三、连续玄武岩纤维的技术指标(参照国标GB/T23265- 2009)
玄武岩纤维的性能指标
掺短切玄武岩纤维水泥混凝土或砂浆性能指标
四、玄武岩纤维混凝土的特点
（1）在混凝土中掺入玄武岩纤维，由于其在混凝土内部构成一种均匀的乱向支撑体系，从而产生一种有效的二级加强效果。
玄武岩纤维的乱向分布形式可削弱混凝土的塑性收缩，收缩的能量被分散到无数的纤维丝上，从而有效地增强混凝土的韧性，减少混凝土初凝时收缩引起的裂纹和裂缝。
（2）混凝土中掺入纤维，可以缓解温度变化而引起的混凝土内部应力的作用，防止温度裂缝的扩展。
同时混凝土中掺入纤维，在混合过程中引进了空气，使混凝土内空气含量增加，抗冻性能得以改善。
（3）均匀分布于混凝土中的大量纤维起了“承托”作用，降低了混凝土表面的析水与集料的离析，从而使混凝土中微孔隙含量大大降低；同时纤维的掺入减少了混凝土中的初始原生裂缝，所带来的明显的阻裂效应使纤维混凝土的抗渗能力得以提高。
（4）纤维加入混凝土中经搅拌后纤维成乱向分布，一方面降低了混凝土的收缩应力，同时混凝土的粘聚性增大，有效阻止了混凝土的离析，水分迁移困难，减少了由于水泥砂浆体塑性收缩产生的可能性。
（5）纤维的掺入减少了塑性混凝土表面的析水，表现为泌水率下降，泌水推迟20min 开始，提早30min结束。
由于加入纤维后泌水速度降低，故要进行二次振捣，收面作业应适当加强。
（6）在混凝土中加入纤维，能提高混凝土抗剪、抗劈裂、抗疲劳，能显著改善混凝土的力学性能，避免了普通混凝土因上述指标过低而引起的一些病害。
（7）在混凝土中加入纤维，混凝土搅拌、浇注成型时，对混凝土无不良影响，且结合性好，能改善混凝土的粘聚性和稳定性。
五、玄武岩纤维混凝土配合比设计
应根据混凝土不同部位和使用要求，选择不同品种、长度和掺量的玄武岩纤维。
根据实验及经验数据，原丝玄武岩纤维长度应和混凝土最大粒径接近，且不小于15mm不
大于30mm主要用来提高混凝土的抗裂防渗能力、耐冲刷性、抗冻融性、抗腐蚀性等，建议掺量2---4 kg/ m3;加捻合股玄武岩纤维一般应用长度为6m—50mm主要用来代替钢纤维，提高混凝土抗剪、抗劈裂、抗疲劳、抗冲击性能,建议掺量4—6kg/ m3;由于两种纤维具有相同的弹性模量和性质，可以混合使用，全面提高混凝土的综合性能•设计混凝土配合比时，应综合衡量各项指标要求，确定最佳品种、长度和掺量。
六、玄武岩纤维水泥混凝土施工质量控制
1 —般要求
1.1纤维混凝土宜在25C以下，-5 C以上气温施工。
1.2在施工前，必须对班组长以上的施工及管理人员进行详细的技术交底，使操作人
员心中有数，避免盲目施工。
1.3玄武岩维混凝土施工质量控制，应包含玄武岩纤维混凝土各组成材料检验和计
量、搅拌、浇筑等工序的质量控制。
2 材料检验和计量
2.1施工过程中应测定粗细骨料的含水量，每一工作班应不少于一次，当含水量有显著
变化时，应增加次数，依据检测结果，及时调整用水量和材料用量。
2.2在施工期间，玄武岩纤维混凝土各种材料的质量，应按施工配合比和一
次搅拌量计算确定。
材料的称量偏差，不得超过表1的规定。
3 玄武岩纤维混凝土的拌合
3.1应采用强制式搅拌机，，拌合时先将纤维与砂、石、水泥等同时加入搅拌机，先
干拌30秒，然后加水湿拌90秒。
玄武岩纤维混凝土拌合物应拌合均匀，颜色
一致，不得有离析、泌水、玄武岩纤维结团现象。
3.2 一般应采用玄武岩纤维投料机自动计量和投料，以保证质量的准确性，避免多投
和误投。
当采用人工投料时，为了便于施工，在施工前应先按拌合机每次拌合
的混凝土的量计算好掺量，将玄武岩纤维分包装好。
3.3玄武岩纤维混凝土搅拌后，每工作台班应至少检测一次拌合物的均匀
性、稠度〔偏差不应超过配合比要求的±0%，必要时应检测玄武岩
纤维体积率〔偏差不应超过配合比要求的±5% 。
3.4 一般应使混凝土的塌落度保持在180mn± 20mm
应严格控制纤维混凝土坍落度。
坍落度过小易粘溜槽，不易在溜槽中滑行，入
仓难以振捣，滑模时阻力大，混凝土易拉裂；坍落度过大在溜槽中滑行易产生
分离，出模后混凝土易下塌，面板表面平整度差，且混凝土强度不能达到设计
值。
坍落度最佳控制范围内：出机口不小于12cm,仓面不小于8cm此值可保证
运输、入仓、振捣、滑模及抹面工序的顺利完成。
3.5当需要检验玄武岩纤维混凝土的水灰比和水泥用量时，其检测方法按GBJ80昆凝
土拌合物水灰比分析规定进行。
4 运输
同普通混凝土，无特殊要求。
但应注意：由于纤维混凝土坍落度损失较快，不添加缓凝剂情况下0.5h损失1/2。
1h后坍落度为0。
因此，纤维混凝土采用机动翻斗车或自卸汽车运输时，必须尽量缩短场外运输时间，一般控制在15min之内，否则混凝土就不易振捣。
5 浇筑
5.1玄武岩纤维混凝土的浇筑，应保证玄武岩纤维分布的均匀性和结构的连续性。
在
浇筑中，禁止因拌合料干涩而加水。
5.2玄武岩纤维混凝土宜用平板振捣器或模外振捣器振捣，保证玄武岩纤维混凝土密
实外，还应保证玄武岩纤维分布的均匀性，避免玄武岩纤维裸露在结构物表
面。
6 混凝土振捣与表面整修
6.1浇注时，应及时用平板震动器振捣，尽量避免用插入式震动器，以免影响插入振
捣位置纤维搭接；如无法避免，用插入式震动器振捣后，应用平板震动器再振
捣20秒，以恢复纤维的三维分布。
在纤维混凝土浇灌1—2小时后，必须对
混凝土进行二次振捣，并对纤维混凝土表面拍打振实。
充分的振捣一方面降低
了混凝土的收缩应力，同时混凝土的粘聚性增大，有效阻止了混凝土的离析。
由于掺入玄武岩纤维后形成三维网结构，混凝土的坍落度会略有降低，但杜绝
人为加入大量的水，振捣后与一般混凝土不同，出浆量也会略有减少，抹平时
与正常方法相同。
为保证顺利振捣和收面，一定要控制坍落度在适宜范围内。
现场条件下坍落度会随时间减少的规律，故要搞好现场组织，尽可能缩短混凝
土出机到入模的运输时间，防止水分蒸发过多，影响塌落度。
6.2应做好出模后混凝土的防雨、防晒措施，以防其表面水分蒸发。
加大抹面劳
动力的投入，才能确保抹面工序顺利完成。
7 施工缝留设注意事项
应尽量保持混凝土的连续浇注，以免造成接缝处纤维断开，造成混凝土接缝处薄弱。
如不可避免，可在混凝土终凝后立即将接缝处混凝土凿毛，或通过构造配筋等手段，减少其影响。
8 强度、弯曲韧性及抗冻性和抗渗性的检验
8.1施工中应依据工程的要求制作试件，进行抗压强度、劈拉强度或弯拉强度、弯曲
韧性试验，如有特殊要求时，还应做抗冻和抗渗试验。
抗压强度：混凝土按
GB/T21120-2007中的6.5.1进行，砂浆按GB/T21120-2007中的6.5.2进
行。
弯曲韧性指数按CECS1规定方法进行测定。
混凝土抗冲击性能按
GB/T21120-2007中的附录C进行测定。
8.2玄武岩纤维混凝土立方体抗压强度检验的试件制作、养护按GB/T50081 进行、硬
化混凝土或砂浆的标准养护期龄为28天。
试验试要的时间数目参照《水泥混凝
土和砂浆用短切玄武岩纤维》GB/T23265-2009国家
标准,验方法评定标准，应按国家标准的规定进行
9 玄武岩纤维混凝土质量不合格的处理
玄武岩纤维混凝土的强度、韧性、抗渗和抗冻性检验不合格时，必须立即对施工中的
结构进行全面的技术鉴定，会同设计等有关单位研究处理，提出切实可行的措施，保证所施工的工程达到设计所要求的安全性、适用性和耐久性的要求。
