3-40_泵与风机计算题

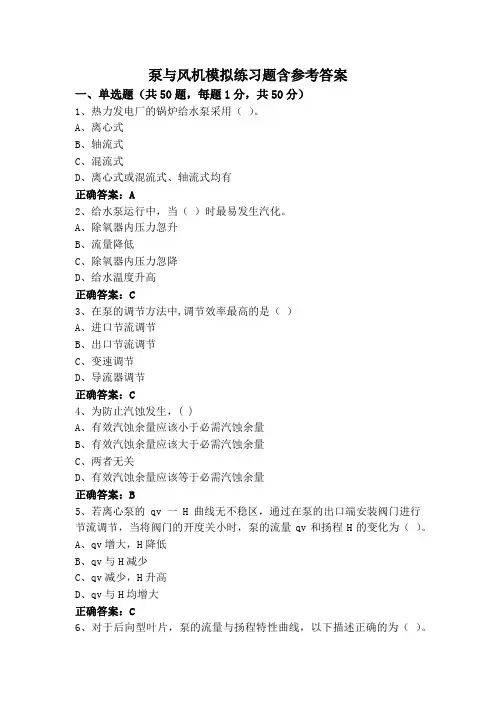

泵与风机模拟练习题含参考答案一、单选题（共50题，每题1分，共50分）1、热力发电厂的锅炉给水泵采用（）。

A、离心式B、轴流式C、混流式D、离心式或混流式、轴流式均有正确答案：A2、给水泵运行中，当（）时最易发生汽化。

A、除氧器内压力忽升B、流量降低C、除氧器内压力忽降D、给水温度升高正确答案：C3、在泵的调节方法中,调节效率最高的是（）A、进口节流调节B、出口节流调节C、变速调节D、导流器调节正确答案：C4、为防止汽蚀发生，( )A、有效汽蚀余量应该小于必需汽蚀余量B、有效汽蚀余量应该大于必需汽蚀余量C、两者无关D、有效汽蚀余量应该等于必需汽蚀余量正确答案：B5、若离心泵的qv一H曲线无不稳区，通过在泵的出口端安装阀门进行节流调节，当将阀门的开度关小时，泵的流量qv和扬程H的变化为（）。

A、qv增大，H降低B、qv与H减少C、qv减少，H升高D、qv与H均增大正确答案：C6、对于后向型叶片，泵的流量与扬程特性曲线，以下描述正确的为（）。

A、扬程随流量增大而减小B、扬程随流量增大而不变C、扬程随流量增大而增大D、无法确定正确答案：A7、电厂中要求具有陡降型性能曲线的设备是（）A、凝结水泵B、循环水泵C、送风机D、给水泵正确答案：B8、水泵试运行时间应连续（）h。

A、4～8B、3～4C、1～2；D、5～6正确答案：A9、调速给水泵设置前置泵的目的是（）。

A、防止汽蚀B、增压。

C、防止冲击D、防止噪声正确答案：A10、循环水泵的工作特点是（）。

A、流量大、扬程大；B、流量小、扬程小；C、流量大、扬程低；D、扬程大、流量小。

正确答案：C11、轴流泵的功率，随着流量的增加，其值（）。

A、不确定B、不变C、减少D、增加正确答案：C12、江河取水口泵一般采用（）型性能曲线的泵。

A、以上都不是B、驼峰型C、陡降型D、平缓型正确答案：C13、多级离心泵在运行中，平衡盘状态是动态的，泵的转子在某一平衡位置上始终（）。

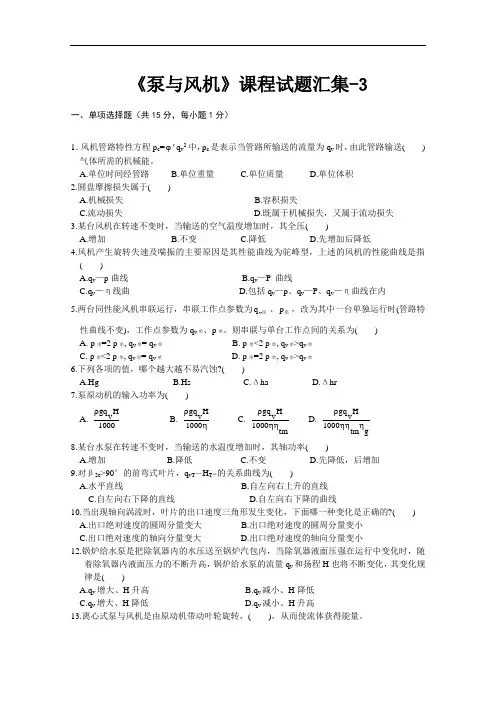

《泵与风机》课程试题汇集-3一、单项选择题（共15分，每小题1分）1．风机管路特性方程p c='ϕq v2中，p c是表示当管路所输送的流量为q v时，由此管路输送( )气体所需的机械能。

A.单位时间经管路B.单位重量C.单位质量D.单位体积2.圆盘摩擦损失属于( )A.机械损失B.容积损失C.流动损失D.既属于机械损失，又属于流动损失3.某台风机在转速不变时，当输送的空气温度增加时，其全压( )A.增加B.不变C.降低D.先增加后降低4.风机产生旋转失速及喘振的主要原因是其性能曲线为驼峰型，上述的风机的性能曲线是指( )A.q v—p曲线B.q v—P 曲线C.q v—η线曲D.包括q v—p、q v—P、q v—η曲线在内5.两台同性能风机串联运行，串联工作点参数为qv串、p串，改为其中一台单独运行时(管路特性曲线不变)，工作点参数为q v单、p单。

则串联与单台工作点间的关系为( ) A. p串=2 p串, q v串= q v单 B. p串<2 p单, q v串>q v单C. p串<2 p单, q v串= q v单D. p串=2 p单, q v串>q v单6.下列各项的值，哪个越大越不易汽蚀?( )A.HgB.HsC.ΔhaD.Δhr7.泵原动机的输入功率为( )A. ρgqvH1000B.ρηgqvH1000C.ρηηgqvHtm1000D.ρηηηgqvHtm g10008.某台水泵在转速不变时，当输送的水温度增加时，其轴功率( )A.增加B.降低C.不变D.先降低，后增加9.对β2e>90°的前弯式叶片，q vT－H T∞的关系曲线为( )A.水平直线B.自左向右上升的直线C.自左向右下降的直线D.自左向右下降的曲线10.当出现轴向涡流时，叶片的出口速度三角形发生变化，下面哪一种变化是正确的?( )A.出口绝对速度的圆周分量变大B.出口绝对速度的圆周分量变小C.出口绝对速度的轴向分量变大D.出口绝对速度的轴向分量变小12.锅炉给水泵是把除氧器内的水压送至锅炉汽包内，当除氧器液面压强在运行中变化时，随着除氧器内液面压力的不断升高，锅炉给水泵的流量q v和扬程H也将不断变化，其变化规律是( )A.q v增大、H升高B.q v减小、H降低C.q v增大、H降低D.q v减小、H升高13.离心式泵与风机是由原动机带动叶轮旋转，( )，从而使流体获得能量。

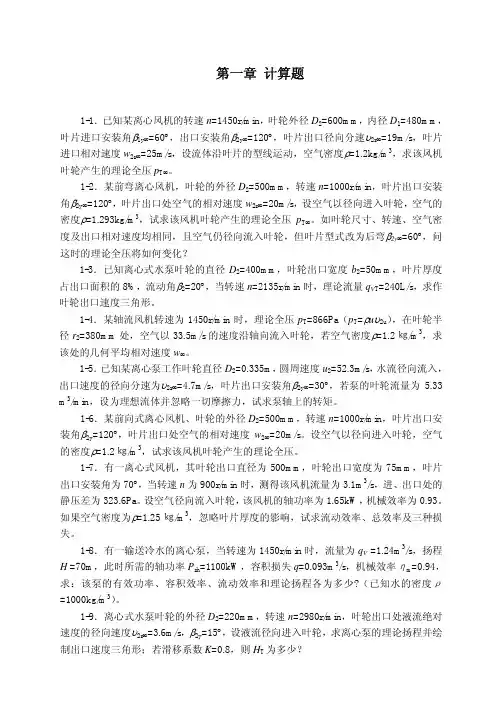

第一章计算题1-1．已知某离心风机的转速n=1450r/min，叶轮外径D2=600mm，内径D1=480mm，叶片进口安装角β1y∞=60°，出口安装角β2y∞=120°，叶片出口径向分速υ2r∞=19m/s，叶片进口相对速度w2r∞=25m/s，设流体沿叶片的型线运动，空气密度ρ=1.2kg/m3，求该风机叶轮产生的理论全压p T∞。

1-2．某前弯离心风机，叶轮的外径D2=500mm，转速n=1000r/min，叶片出口安装角β2y∞=120°，叶片出口处空气的相对速度w2r∞=20m/s，设空气以径向进入叶轮，空气的密度ρ=1.293kg/m3，试求该风机叶轮产生的理论全压p T∞。

如叶轮尺寸、转速、空气密度及出口相对速度均相同，且空气仍径向流入叶轮，但叶片型式改为后弯β2y∞=60°，问这时的理论全压将如何变化？1-3．已知离心式水泵叶轮的直径D2=400mm，叶轮出口宽度b2=50mm，叶片厚度占出口面积的8%，流动角β2=20°，当转速n=2135r/min时，理论流量q V T=240L/s，求作叶轮出口速度三角形。

1-4．某轴流风机转速为1450r/min时，理论全压p T=866Pa（p T=ρuυ2u），在叶轮半径r2=380mm处，空气以33.5m/s的速度沿轴向流入叶轮，若空气密度ρ=1.2㎏/m3，求该处的几何平均相对速度w∞。

1-5．已知某离心泵工作叶轮直径D2=0.335m，圆周速度u2=52.3m/s，水流径向流入，出口速度的径向分速为υ2r∞=4.7m/s，叶片出口安装角β2y∞=30°，若泵的叶轮流量为5.33 m3/min，设为理想流体并忽略一切摩擦力，试求泵轴上的转矩。

1-6．某前向式离心风机、叶轮的外径D2=500mm，转速n=1000r/min，叶片出口安装角β2y=120°，叶片出口处空气的相对速度w2∞=20m/s。

泵与风机试题及答案一、选择题（每题4分，共40分）1. 下列哪个是泵的常见分类？A. 离心泵B. 喷射泵C. 微型泵D. 手动泵答案：A2. 风机属于以下哪一类？A. 正位风机B. 异位风机C. 正反位风机D. 定位风机答案：B3. 泵的基本原理是通过以下哪一项实现？A. 离心力B. 吸引力C. 斥力D. 引力答案：A4. 风机主要用于什么方面的工作？A. 电力发电B. 空气净化C. 流体运输D. 机械制造答案：C5. 下列哪种泵适用于外部工作条件恶劣、环境复杂的场合？A. 潜水泵B. 斜洞泵C. 高压泵D. 卧式泵答案：A6. 风机的工作原理是基于以下哪个定律？A. 费曼定律B. 波利定律C. 高斯定律D. 等压定律答案：A7. 泵的效率是指什么？A. 泵的输出功率与输入功率之比B. 泵的出口压力C. 泵的耗电量D. 泵的噪音大小答案：A8. 风机的风量一般以什么单位表示？A. 千瓦时B. 伏特C. 立方米/秒D. 牛顿/米答案：C9. 泵的工作原理中，液体从低压区域流向高压区域的过程称为什么？A. 吸入B. 排液C. 启动D. 封闭答案：B10. 下列哪个设备可以同时实现气体输送和压力增加的功能？A. 压缩机B. 风扇C. 电机D. 球阀答案：A二、填空题（每题5分，共50分）1. 泵的两种基本工作方式是____和____。

答案：离心泵、位力泵2. 泵的扬程是指液体在泵内受到的____。

答案：压力3. 风机的主要两个性能参数是风量和____。

答案：风压4. 泵的效率通常以____表示。

答案：百分比5. 风机是通过转动的____产生风力。

答案：叶轮6. 泵的工作原理可用____的运动描述。

答案：转动7. 风机的噪音产生主要源于____的振动和流体的湍流运动。

答案：叶轮8. 泵的扬程与____的高度差有关。

答案：液体9. 风机的风量与叶轮的____和转速有关。

答案：叶片数10. 泵的故障常见有泄漏、____、轴承磨损等。

学院期末考试试题（A卷）（2014至2015学年第2学期）名姓二一二一二一二一二号学 >科专、本或年业专二.填空题洪6个空，每空2分，共12分）1.风机的有效功率公式是（)°2.泵与风机的功率损失有机械损失、( ）损失、（）损失。

3.泵与风机比转速公式是（)4.离心风机的主要部件是（）、集流器、（）、蜗壳。

三.问答题：（共7题，1-5题每题 2 分，6、7每题6分，共22分））D.工况相似时相同D.往复式风机五.计算题洪2题，共30分）1. 有一离心式水泵的叶轮尺寸为：b| =40mm, b2=20mm, D1=120mm, D2=300mm, 1g=30°,2g=45° °设流体径向流入叶轮，若n=20r/s，试画进、出口速度三角形，并计算流量q VT和无限多叶片的理论扬程3 32. 有一离心式水泵，总扬程为15m，流量q v =0.08 m /s,效率为92%，求有效功率及轴功率（取=1000kg/ m ）°•判断题：（共5题，每题3分，共15分）1•后弯式叶片的叶轮用途广。

2•水泵出口的流量比的进口的流量小，其原因是因为水泵的机械损失造成的。

3•泵叶轮在单位时间内传递给被输送流体的能量即为有效功率。

1•什么叫扬程？2. 叶片式泵与风机分为几类？分别是什么？3. 离心泵的基本方程（欧拉方程）是？4•什么是泵与风机的性能曲线？5. 泵与风机的相似条件是什么？6. 泵与风机的功率损失有哪些？7. 离心泵有那些防止汽蚀的措施？四.选择题（共7题，每题3分，共21分）1. _____________________________ 泵与风机是将原动机的的机械。

（）A .机械能转换成流体能量B .热能转换成流体能量C .机械能转换成流体内能D .机械能转换成流体动能2. 按工作原理，叶片式泵与风机一般为轴流式、混流式和（）。

A. 滑片式B.螺杆式C.往复式D.离心式3. 比转速是一个包括（）设计参数在内的综合相似特征数。

一名词解释。

1．扬程：单位重量液体通过泵后所获得的能量。

2．全压：单位体积气体通过风机后所获得的能量。

3．转速：泵与风机轴每分钟的转数。

4．泵与风机的效率：有效功率与轴功率之比的百分数。

5．轴功率：原动机传到泵与风机轴上的功率。

6．机械损失：轴与轴承、轴与轴封的机械磨擦所引起的损失和叶轮圆盘摩擦阻力损失之和。

7．机械效率：轴功率减去机械损失与轴功率之比的百分数．8．容积效率：泵与风机实际输送的流量与理论流量之比。

9．几何相似：原型和模型的泵与风机，各过流部件对应的线性尺寸成同一比例，对应的角均相等。

10．比转速：由泵与风机主要性能参数组成的一个综合特征数。

11．性能曲线：泵与风机在一定的转数下，扬程、轴功率、效率与流量的关系曲线。

12．无因次性能曲线：一系列相似的泵与风机采用无因次性能参数绘制的曲线。

13．有效汽蚀余量：单位重量的液体在泵人口超过汽化压头富裕的能量。

14．汽蚀：液体汽化、产生气泡至气泡的破裂，以致造成材料破坏的全过程称为汽蚀。

15．运动相似：指原型和模型泵与风机各对应点上的同名速度方向相同，速度之比相等16．泵与风机的并联运行：两台或两台以上泵与风机向同一母管输送流体的工作方式．17．泵与风机的串联运行：流体依次顺序地通过两台或两台以上泵或风机向管路系统输送流体的工作方式。

18．变速调节：利用泵与风机改变转速时。

性能曲线将改变，但管路性能曲线不变，从而改变运行工况点的调节方式。

19．节流调节：用改变装在管路上的调节阀问开度的方法，改变管路损失的值，从而改变管路特性曲线和运行工况点。

20．管路特性曲线：管路系统中通过的流量与流体流动所需要的能量之间的关系曲线．21．泵与风机：是将原动机的机械能转换成流体能量的机械。

二．判断题。

1.在管路性能不变的条件下，改变风机前后的工况时相似的。

（√）2.后弯式叶轮的Qv---p性能曲线变化较缓慢，当流量增加时，原动机不容易过载。

（√）3.水泵的扬程是吸水高度和压水高度的总和。

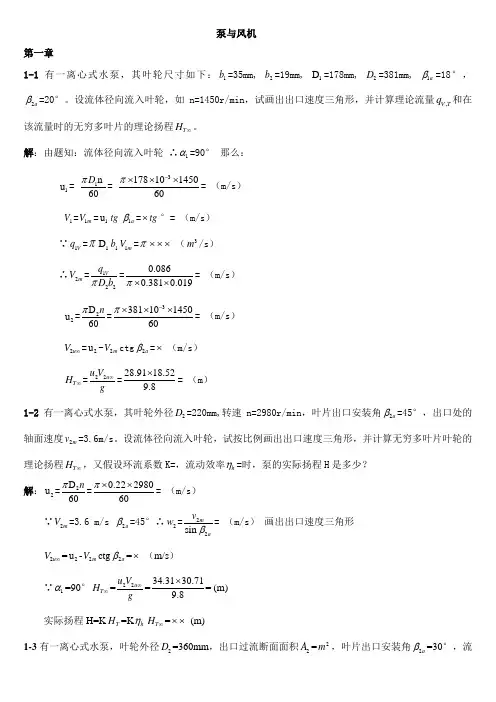

泵与风机第一章1-1有一离心式水泵，其叶轮尺寸如下：1b =35mm, 2b =19mm, 1D =178mm, 2D =381mm, 1a β=18°，2a β=20°。

设流体径向流入叶轮，如n=1450r/min ，试画出出口速度三角形，并计算理论流量,V T q 和在该流量时的无穷多叶片的理论扬程T H ∞。

解：由题知：流体径向流入叶轮 ∴1α=90° 那么：1u =1n60D π=317810145060π-⨯⨯⨯= （m/s ）1V =1m V =1u tg 1a β=⨯tg °= （m/s ） ∵1V q =π1D 1b 1m V =π⨯⨯⨯ （3m /s ） ∴2m V =122Vq D b π=0.0860.3810.019π⨯⨯= （m/s ） 2u =2D 60n π=338110145060π-⨯⨯⨯= （m/s ） 2u V ∞=2u -2m V ctg 2a β=⨯ （m/s ）T H ∞=22u u V g∞=28.9118.529.8⨯= （m ）1-2有一离心式水泵，其叶轮外径2D =220mm,转速n=2980r/min ，叶片出口安装角2a β=45°，出口处的轴面速度2m v =3.6m/s 。

设流体径向流入叶轮，试按比例画出出口速度三角形，并计算无穷多叶片叶轮的理论扬程T H ∞，又假设环流系数K=，流动效率h η=时，泵的实际扬程H 是多少？ 解：2u =2D 60n π=0.22298060π⨯⨯= （m/s ）∵2m V =3.6 m/s 2a β=45°∴2w =22sin mav β= （m/s ） 画出出口速度三角形 2u V ∞=2u -2m V ctg 2a β=⨯ （m/s ） ∵1α=90°T H ∞=22u u V g∞=34.3130.719.8⨯= (m)实际扬程H=K T H =K h ηT H ∞=⨯⨯ (m)1-3有一离心式水泵，叶轮外径2D =360mm ，出口过流断面面积2A =2m ，叶片出口安装角2a β=30°，流体径向流入叶轮，求转速n=1480r/min ，流量,V T q =86.8L/s 时的理论扬程T H 。

《泵与风机》试卷及答案一、名次解释（每题4分，共5题）1、流量2、扬程3、有效功率4、排挤系数5、汽蚀二、填空题（每空2分，共20空）1、离心泵与风机具有、、等特点。

2、在铭牌上标的各性能参数表示工况下的参数。

3、叶轮可得到的最大理论扬程为：。

4、在泵与风机性能曲线中，最佳工况点为最高时所对应的工况点。

5、泵与风机在运行过程中，存在多种机械能损失。

按照与叶轮及所输送的流体流量的关系可分为、和。

6、为保证流体流动相似，必须具备、和这三个条件。

7、写出两种能量方程的公式：和。

8、汽蚀现象的形成条件：。

9、必须汽蚀余量随流量的增大如何变化。

10、泵与风机的主要性能参数有：、 、 、转速、 等。

三、选择题（每题3分，共5题）1、 后弯式叶片的叶片安装角为下面哪种情况？（ ）A ．B ．C ．D ．2、 在泵与风机性能曲线中，随着流量的增大，扬程如何变化（ ）A ．逐渐增大B ．逐渐减小C ．先增大后减小D ．先减小后增大3、 随着比转速的提高，断裂工况点会如何变化？（ ）A ．逐渐明显B ．不发生变化C ．逐渐模糊D ．适情况而定4、 某泵的工作区域如下图，则此泵的稳定工作点为（ ）A ．K 点B ．M 点C ．A 点D ．任何点都可稳定工作5、 有限叶片叶轮中流体会产生以下哪种运动？（ ）A ．边界层分离B ．脱离叶片运动C ．轴向漩涡运动D ．逆流运动四、简答题（每题5分，共2题）1、 为了提高流体从叶轮获得的能量，一般有哪几种方法？2、 串联运行的两个泵应该如何启动？五、计算题1、 G4-13.2型离心风机在n=1450r/min 和=1200mm 时，全压p=4609Pa ，流 A K M -He -HH量71100，轴功率P=99.8kW，若转速变到n=730r/min时，叶轮直径和气体密度不变，试计算转速变化后的全压、流量和轴功率。

（7分）2、在海拔500m某地安装一台水泵，其输水量q V=135L/s，输送水温t =30℃，该泵样本上提供的允许吸上真空高度[H s] =5.5m。

泵与风机学习指导书第一章练习题名词解释1）泵（2）泵的扬程（3）风机的全压（4）轴功率2．简答题（1）简述热力发电厂锅炉给水泵的作用和工作特点。

（2）简述热力发电厂锅炉引风机的作用和工作特点。

3）按照风机产生的全压大小，风机大致可分为哪几类？（4）叶片泵大致可分为哪几类？第二章练习题1．名词解释（1）排挤系数（2）基本方程式（3）轴向旋涡运动（4）反作用度2．选择题[请在四个备选的答案中选择一个正确答案填至（）内]（5）（1）由于叶轮中某点的绝对速度是相对速度和圆周速度的向量合成，所以（）A. 绝对速度总是最大的；B. 绝对速度的径向分速度总是等于相对速度的径向分速度；C. 绝对速度流动角α 总是大于相对速度流动角β ；C. 流动效率η h 总是小于1；D. 有实际意义的叶轮，其反作用度τ总是小于1。

3．简答题（1）简述离心式泵与风机的工作原理。

（2）简述流体在离心式叶轮中的运动合成（3）在推导基本方程式时采用了哪些假设？（4）有哪些方法可以提高叶轮的理论扬程（或理论全压）（5）叶轮进口预旋和轴向旋涡运动会对叶轮扬程（或全压）产生如何影响？（6）离心式泵与风机有哪几种叶片型式？各有何优点？（7）为什么离心泵都采用后弯式叶片？（8）在其它条件不变的情况下，叶片出口安装角对叶轮扬程（或全压）有何影响？4．计算题（1）有一离心式水泵，其叶轮的外径D2=22cm，转速n=2980r/min，叶轮出口安装角β 2 a =45 °，出口处的径向速度v 2 r∞ = 3.6m/s。

设流体径向流入叶轮，试按比例画出出口速度三角形，并计算无限多叶片叶轮的理论扬程H T∞ ，若滑移系数K=0.8，叶轮流动效率η h =0.9，叶轮的实际扬程为多少？（2）某离心式风机的转速为1500r/min，叶轮外径为600mm，内径为480mm，设叶轮有无限多叶片且叶片厚度为无限薄，叶片进、出口处的安装角分别为60°、120°，进、出口处空气的相对速度分别为25m/s、22m/s，空气密度为 1.2kg/m3。

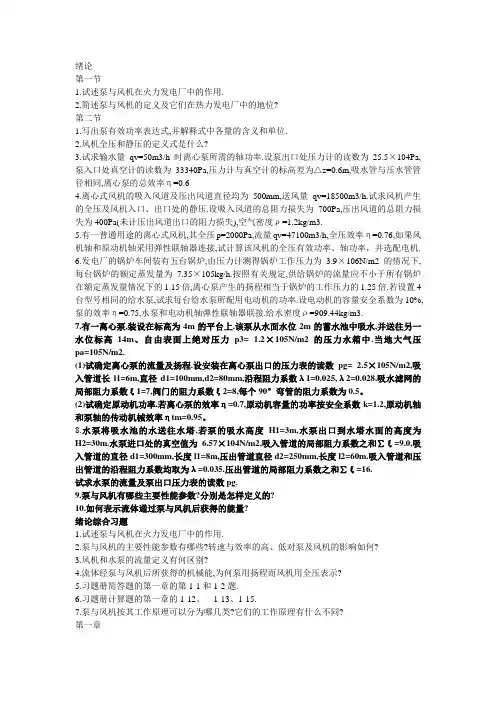

第一节1.试述泵与风机在火力发电厂中的作用.2.简述泵与风机的定义及它们在热力发电厂中的地位?第二节1.写出泵有效功率表达式,并解释式中各量的含义和单位.2.风机全压和静压的定义式是什么?3.试求输水量qv=50m3/h时离心泵所需的轴功率.设泵出口处压力计的读数为25.5×104Pa,泵入口处真空计的读数为33340Pa,压力计与真空计的标高差为△z=0.6m,吸水管与压水管管径相同,离心泵的总效率η=0.64.离心式风机的吸入风道及压出风道直径均为500mm,送风量qv=18500m3/h.试求风机产生的全压及风机入口、出口处的静压.设吸入风道的总阻力损失为700Pa,压出风道的总阻力损失为400Pa(未计压出风道出口的阻力损失),空气密度ρ=1.2kg/m3.5.有一普通用途的离心式风机,其全压p=2000Pa,流量qv=47100m3/h,全压效率η=0.76,如果风机轴和原动机轴采用弹性联轴器连接,试计算该风机的全压有效功率、轴功率，并选配电机.6.发电厂的锅炉车间装有五台锅炉,由压力计测得锅炉工作压力为3.9×106N/m2的情况下,每台锅炉的额定蒸发量为7.35×105kg/h.按照有关规定,供给锅炉的流量应不小于所有锅炉在额定蒸发量情况下的1.15倍,离心泵产生的扬程相当于锅炉的工作压力的1.25倍.若设置4台型号相同的给水泵,试求每台给水泵所配用电动机的功率.设电动机的容量安全系数为10%,泵的效率η=0.75,水泵和电动机轴弹性联轴器联接.给水密度ρ=909.44kg/m3.7.有一离心泵,装设在标高为4m的平台上.该泵从水面水位2m的蓄水池中吸水,并送往另一水位标高14m、自由表面上绝对压力p3= 1.2×105N/m2的压力水箱中.当地大气压pa=105N/m2.(1)试确定离心泵的流量及扬程.设安装在离心泵出口的压力表的读数pg= 2.5×105N/m2,吸入管道长l1=6m,直径d1=100mm,d2=80mm,沿程阻力系数λ1=0.025,λ2=0.028.吸水滤网的局部阻力系数ξ1=7,阀门的阻力系数ξ2=8,每个90°弯管的阻力系数为0.5。

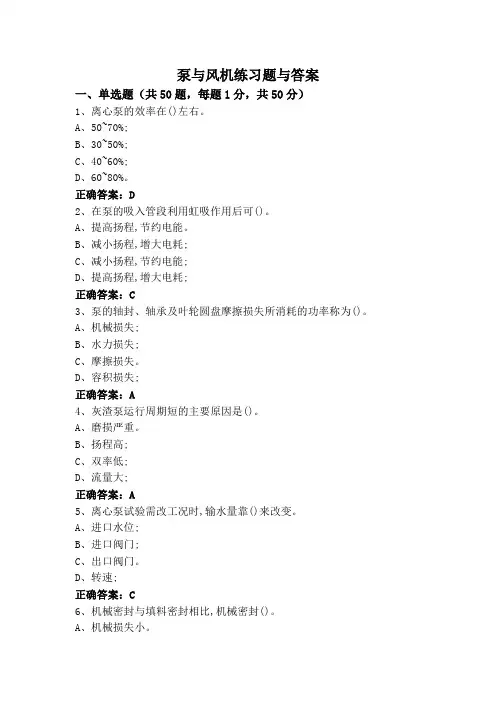

泵与风机练习题与答案一、单选题（共50题，每题1分，共50分）1、离心泵的效率在()左右。

A、50~70%;B、30~50%;C、40~60%;D、60~80%。

正确答案：D2、在泵的吸入管段利用虹吸作用后可()。

A、提高扬程,节约电能。

B、减小扬程,增大电耗;C、减小扬程,节约电能;D、提高扬程,增大电耗;正确答案：C3、泵的轴封、轴承及叶轮圆盘摩擦损失所消耗的功率称为()。

A、机械损失;B、水力损失;C、摩擦损失。

D、容积损失;正确答案：A4、灰渣泵运行周期短的主要原因是()。

A、磨损严重。

B、扬程高;C、双率低;D、流量大;正确答案：A5、离心泵试验需改工况时,输水量靠()来改变。

A、进口水位;B、进口阀门;C、出口阀门。

D、转速;正确答案：C6、机械密封与填料密封相比,机械密封()。

A、机械损失小。

B、密封性能差;C、价格低;正确答案：A7、后弯叶片可以获得(。

A、较高的压力;B、较高的效率;C、较高的流速。

D、较高的流量;正确答案：B8、在研究流体运动时,按照是否考虑流体的粘性,可将流体分为( )A、牛顿流体及非牛顿流体B、可压缩流体与不可压缩流体C、均质流体与非均质流体D、理想流体与实际流体正确答案：D9、给水泵发生()情况时应进行紧急故障停泵。

A、给水泵某轴承振动达0.06mm;B、给水泵入口法兰漏水;C、给水泵内部有清晰的摩擦声或冲击声。

D、给水泵某轴承有异声;正确答案：C10、小切应力作用于静止牛顿流体时,流体( )A、在过一定时间后才开始流动B、粘度大时仍可保持静止C、即刻开始流动D、是否流动还要看其他条件正确答案：C11、轴流式风机采用()时,具有效率高、工况区范围广等优点。

A、节流调节。

B、入口静叶调节;C、动叶调节;D、转数调节;正确答案：C12、泵运行中发生汽蚀现象时,振动和噪声()。

A、均增大;B、只有前者增大;C、只有后者增大;D、均减小。

正确答案：A13、将极细测压管插入水银中,毛细现象会使得水银液位()A、下降B、上升C、不变D、都有可能正确答案：A14、()是风机产生压头,传递能量的主要构件。

泵与风机1. 有一离心式水泵，其叶轮外径2D =220mm,转速n=2980r/min ，叶片出口安装角2a β=45°，出口处的轴面速度2m v =3.6m/s 。

设流体径向流入叶轮，试计算无限多叶片叶轮的理论扬程T H ∞，又若环流系数K=0.8，流动效率h η=0.9时，泵的实际扬程H 是多少？ 解：2u =2D 60n π=0.22298060π⨯⨯=34.3 （m/s ）∵2m V =3.6 m/s 2a β=45° ∴2w =22sin mav β=5.09 （m/s ） 2u V ∞=2u -2m V ctg 2a β=34.31-3.6⨯ctg45°=30.71 （m/s ）∵1α=90° T H ∞=22u u V g ∞=34.3130.719.8⨯=107.5 (m) 实际扬程H=K T H =K h ηT H ∞=0.8⨯0.9⨯107.5=77.41 (m)2. 有一离心式水泵，叶轮外径2D =360mm ，出口过流断面面积2A =0.0232m ，叶片出口安装角2a β=30°，流体径向流入叶轮，求转速n=1480r/min ，流量,V T q =86.8L/s 时的理论扬程T H 。

设环流系数K=0.82。

解：流体径向流入叶轮 1α=90°2u =2D 60n π=0.36148060π⨯⨯=27.88 （m/s ）2m v =,V Tq A=383.8100.023-⨯=3.64 （m/s ）2u v ∞=2u －2m v 2a ctg β=27.88－3.64⨯=21.58 （m/s ） T H ∞=22u u V g ∞=27.8821.589.8⨯=61.39 （m ） T H =K T H ∞=0.82⨯61.39=50.34 （m ）3. 有一离心式风机，转速n=1500r/min ，叶轮外径2D =600mm ，内径1D =480mm ，叶片进、出口处空气的相对速度为1w =25m/s 及2w =22m/s ，它们与相应的圆周速度的夹角分别为1β=60°，2β=120°，空气密度ρ=1.2kg/3m 。

1、测得一台模型泵设计工况的性能参数为：n=2900r/min，Q=0.17m3/s，H=104m，N=214Kw。

现有一台与该泵相似而尺寸大一倍的原型泵，求原型泵转速为n=1450r/min时的性能参数。

2、一台双吸泵，设计工况下的流量Q=2016m3/h，扬程H=12.8m，转速n=970r/min，求该泵的比转数。

一台多级泵的比转数n s=150，流量Q=5l/s，扬程H=52m，转速n=2950r/min，求该泵的级数。

3、一台单级离心泵，转速n=1800 r/min，设计工况下Q=570 m3/h，H=60m，现需选用一台与该泵相似，但Q=980 m3/h ，H=26m的泵，试问选用哪种比转数的泵？其转数应为多少？4、已知某水泵的工作参数：n=1470 r/min ，q v=130 l/s，H=54m，P sh=92kW。

如果机械损失△P m=5kW，漏损流量q=4 l/s，试求：（1）由于流量损失和水力损失所损耗的功率；（2）水泵的容积效率和水力效率。

5、某泵站安装24SH-19型水泵，水泵叶轮直径为540mm，水泵设计点的扬程为32m，流量为880l/s，轴功率为314KW。

该泵站净扬程19m，总管路阻力参数为4.24s2/m5，该水泵长期低效率运行。

为了减少能耗，希望水泵在高效点工作，拟采用车削调节。

试求车削后的叶轮直径和相应的工作参数Ha、Qa、Na、ηa 6、已知参数同第2题，如果该泵的设计转速为1450r/min，拟采用变速调节，试求水泵的转速和相应的工作参数。

7、一台水泵的进口直径为200mm，，Q=77.8l/s，[Hs]=3.6m。

估算进水管路损失为0.5m，请分别计算标准状况下及在拉萨地区（海拔3958m），从开敞进水池抽送40℃清水时，水泵的最大安装高度。

8、一台轴流泵抽水装置，叶片中心线在进水池自由水面以下0.5m处，进水池水面海拔高程80m，抽送常温清水，水泵转速750r/min，泵的允许汽蚀余量[Δh]=8.4m，泵进口部分较短，水力损失忽略不计。

泵与风机模拟练习题一、单选题（共50题，每题1分，共50分）1、当泵启动运行正常后，根据装在（）的测量仪表的压力读数，可以计算出泵的扬程。

A、泵的出口处(唯一)B、泵的入口处(唯一)C、吸水池和压水池的液面处D、泵的入口和出口处正确答案：D2、循环水泵主要向（）提供冷却水A、冷油器B、给水泵空气冷却器C、发电机冷却器D、凝汽器正确答案：D3、采用平衡孔和平衡管可以平衡（）A、离心力B、重力C、轴向力D、径向力正确答案：C4、下列哪些情况不属于泵与风机的变速调节（）。

A、汽轮机驱动B、定速电动机C、交流电动机加变频器D、定速电动机加液力耦合器正确答案：B5、轴流式泵与风机的叶片加工成扭曲形是为了（）。

A、避免泵与风机振动B、增加叶片刚度C、增加叶片强度D、使叶顶至叶根处扬程相等，避免涡流损失正确答案：D6、诱导轮实际上是一个（）。

A、涡流式叶轮B、轴流式叶轮C、离心式叶轮D、混流式叶轮正确答案：B7、关于冲击损失，下列说法中正确的是( )A、当流量小于设计流量时，冲击发生在工作面上B、当流量小于设计流量时，无冲击损失C、当流量小于设计流量时，冲击发生在非工作面上D、当流量大于设计流量时，冲击发生在工作面上正确答案：A8、高压给水泵应有足够的暖泵时间，合理地控制金属的（），这是保证安全启动的重要条件。

A、温升、温差B、膨胀C、温度D、热膨胀系数正确答案：A9、离心泵基本特性曲线中最主要的是（）曲线。

A、qV-HCB、qV-P；C、qV-η；D、qV-H；正确答案：D10、一般所说的水泵功率是指（）。

A、轴功率B、有效功率C、原动机功率D、配套功率正确答案：B11、轴流式风机的启动时应将进风口风门：A、半打开B、以最小功率启动C、完全打开正确答案：C12、对于一台后弯式离心风机,一般来说,当流量增大时( )。

A、动压和轴功率增大B、全压和效率增大C、全压和轴功率增大D、效率和轴功率增大正确答案：A13、下面的哪一条曲线是泵的特性曲线？（）A、泵所提供的流量与扬程B、流量与沿程损失系数之间之间的关系曲线的关系曲线C、管路的性能曲线之间的关系曲线D、管路的流量与扬程正确答案：A14、某水泵，转速不变，当输送的水温增加时，泵最高效率点的扬程值（）。

概念1、流量：单位时间内泵与风机所输送的流体的量称为流量。

2、扬程：流经泵的出口断面与进口断面单位重量流体所具有总能量之差称为泵的扬程。

3、全压：流经风机出口断面与进口断面单位体积的气体具有的总能量之差称为风机的全压4、有效功率：有效功率表示在单位时间内流体从泵与风机中所获得的总能量。

5、轴功率：原动机传递到泵与风机轴上的输入功率为轴功率6、泵与风机总效率：泵与风机的有效功率与轴功率之比为总效率7、绝对速度：是指运动物体相对于静止参照系的运动速度；8、相对速度：是指运动物体相对于运动参照系的速度；9、牵连速度：指运动参照系相对于静止参照系的速度。

10、泵与风机的性能曲线：性能曲线通常是指在一定转速下，以流量qv 作为基本变量，其他各参数（扬程或全压、功率、效率、汽蚀余量）随流量改变而变化的曲线。

11、泵与风机的工况点：在给定的流量下，均有一个与之对应的扬程H 或全压p ，功率P 及效率η值，这一组参数，称为一个工况点。

12、比转速：在相似定律的基础上寻找一个包括流量、扬程、转速在内的综合相似特征量。

13、通用性能曲线：由于泵与风机的转速是可以改变的，根据不同转速时的工况绘制出的性能和相应的等效曲线绘制在同一张图上的曲线组，称为通用性能曲线。

14、泵的汽蚀：泵内反复出现液体的汽化与凝聚过程而引起对流道金属表面的机械剥蚀与氧化腐蚀的破坏现象称为汽蚀现象，简称汽蚀。

15、吸上真空高度：液面静压与泵吸入口处的静压差。

16、有效的汽蚀余量：按照吸人装置条件所确定的汽蚀余量称为有效的汽蚀余量或称装置汽蚀余量17、必需汽蚀余量：由泵本身的汽蚀性能所确定的汽蚀余量称为必需汽蚀余量或泵的汽蚀余量（或液体从泵吸入口至压力最低k 点的压力降。

） 18、泵的工作点：将泵本身的性能曲线与管路特性曲线按同一比例绘在同一张图上，则这两条曲线相交于M 点，M 点即泵在管路中的工作点。

填空1、１工程大气压等于98.07千帕，等于10m 水柱高，等于735.6毫米汞柱高。

泵与风机模拟题与答案一、单选题（共50题，每题1分，共50分）1、轴流式高比转速泵，当流量减少时，由于叶轮内流体紊乱，将引起能量损失（）。

A、不确定B、增加C、减少D、不变正确答案：B2、泵与风机的( )大小不影响流量和扬程A、流动损失B、机械损失C、容积损失D、冲击损失正确答案：B3、用下列调节方法调节泵与风机流量时，（）会增加节流损失。

A、变速调节B、入口导流器调节C、动叶调节D、入口端节流调节正确答案：D4、叶轮一般由前盖板、（）、后盖板和轮毂组成。

A、压出室B、锥形吸入室C、叶片D、密封装置正确答案：C5、水泵叶轮表面应无严重磨损，叶片无严重冲刷及（）。

A、锈蚀B、破损C、汽蚀D、腐蚀正确答案：C6、叶片流道较长，弯曲度较小，且流体在叶轮出口绝对速度小的为（A、后弯式离心叶片B、径向式离心叶片C、前弯式离心叶片D、轴流式叶片正确答案：A7、若对轴流式泵采用出口端节流调节方式，则在节流调节中，随着流量的不断减小，其消耗的轴功率将（）A、增大或减小，不变均有可能B、基本不变C、不断增大D、不断减小正确答案：C8、关于轴流式泵与风机的性能曲线，下列说法中不正确的是（）。

A、qv-H(p)性能曲线平坦B、（A）qv-P性能曲线向下倾斜C、qv=0时，H(p)为最大，P也最大D、qv-η性能较陡，高效区范围窄正确答案：A9、目前大容量高温高压锅炉给水泵设计工况点(最佳工况点)的总效率η值可达（）。

A、50%~60%B、80%~85%C、60%~70%D、90%~96%正确答案：D10、为使调节过程中泵内的汽蚀不致过于严重，采用变压调节的凝结水泵其qv-H性能曲线及管路的特性曲线的形状应满足下列的哪个要求?（）A、泵的qv-H性能曲线平坦，管路特性曲线较陡B、泵的qv-H性能曲线较陡，管路特性曲线平坦C、泵的qv-H性能曲线平坦，管路特性曲线平坦D、泵的qv-H性能曲线较陡，管路特性曲线较陡正确答案：C11、前向叶轮的动压比后向叶轮的动压（）。

泵与风机试题及答案一、单项选择题（每题2分，共20分）1. 泵的工作原理是利用（）来输送液体。

A. 静压力B. 动压力C. 重力D. 惯性力答案：B2. 风机的全压是指（）。

A. 静压B. 动压C. 静压与动压之和D. 静压与动压之差答案：C3. 离心泵的效率是指（）。

A. 机械效率B. 容积效率C. 总效率D. 功率效率答案：C4. 风机的风量是指在单位时间内通过风机的（）。

A. 体积流量B. 质量流量C. 速度D. 压力答案：A5. 泵的吸入高度与泵的（）有关。

A. 转速B. 叶轮直径C. 吸入管径D. 吸入管路的阻力答案：D6. 风机的功率与风量的关系是（）。

A. 正比B. 反比C. 无关D. 先增后减答案：A7. 泵的扬程与泵的（）有关。

A. 转速B. 叶轮直径C. 叶轮形状D. 所有选项答案：D8. 风机的效率是指（）。

A. 机械效率B. 容积效率C. 总效率D. 功率效率答案：C9. 离心泵的气蚀现象是由于（）。

A. 泵内压力过高B. 泵内压力过低C. 泵内温度过高D. 泵内温度过低答案：B10. 风机的风压是指（）。

A. 静压B. 动压C. 静压与动压之和D. 静压与动压之差答案：D二、判断题（每题2分，共20分）1. 泵的吸入高度与泵的转速成正比。

（）答案：错误2. 风机的风量与风压无关。

（）答案：错误3. 离心泵的效率会随着流量的增加而增加。

（）答案：错误4. 风机的功率会随着风量的增加而增加。

（）答案：正确5. 泵的吸入高度与吸入管路的阻力成反比。

（）答案：正确6. 离心泵的气蚀现象可以通过增加吸入管路的直径来避免。

（）答案：正确7. 风机的效率与风机的转速无关。

（）答案：错误8. 泵的扬程与叶轮直径成正比。

（）答案：正确9. 风机的风压与风量成反比。

（）答案：错误10. 离心泵的气蚀现象可以通过降低泵的转速来避免。

（）答案：错误三、简答题（每题10分，共40分）1. 简述离心泵的工作原理。

泵与风机复习题及答案# 泵与风机复习题及答案一、选择题1. 离心泵的工作原理是什么？A. 通过电机带动叶轮旋转产生离心力B. 通过压缩空气产生压力C. 通过重力作用D. 通过电磁感应答案：A2. 以下哪个因素会影响离心泵的效率？A. 泵的转速B. 泵的材质C. 泵的尺寸D. 泵的重量答案：A3. 风机的分类有哪些？A. 离心式和轴流式B. 离心式和混流式C. 轴流式和混流式D. 所有上述选项答案：D4. 风机的全压和静压的区别是什么？A. 全压等于静压B. 全压包括静压和动压C. 静压包括全压和动压D. 全压和静压无关答案：B5. 泵与风机的相似定律是什么？A. 几何相似、运动相似和动力相似B. 几何相似和运动相似C. 运动相似和动力相似D. 只有几何相似答案：A二、填空题1. 离心泵的效率是指______与______的比值。

答案：输出功率；输入功率2. 风机的功率消耗主要由______和______组成。

答案：动压；静压3. 泵的流量与转速的关系是______。

答案：成正比4. 风机的效率可以通过______来提高。

答案：优化叶轮设计5. 在泵与风机中，______定律是设计和选择设备的重要依据。

答案：相似三、简答题1. 简述离心泵的基本组成部分。

答案：离心泵主要由泵体、叶轮、泵轴、轴承、密封装置和电机等组成。

2. 描述轴流风机与离心风机的主要区别。

答案：轴流风机的空气流动方向与轴向平行，而离心风机的空气流动方向是径向的。

轴流风机适用于大风量、低压头的场合，离心风机则适用于小风量、高压头的场合。

3. 泵与风机在工业应用中的重要性是什么？答案：泵与风机在工业应用中非常重要，它们负责输送液体和气体，是许多工艺流程中不可或缺的设备，如化工、石油、制药、食品加工等行业。

四、计算题1. 已知某离心泵的流量为100 m³/h，扬程为20 m，求泵的功率消耗。

答案：首先计算泵的输出功率，使用公式P = ρghQ，其中ρ为液体密度（假设为1000 kg/m³），g为重力加速度（9.81 m/s²），h为扬程，Q为流量。

《泵与风机》复习题一、填空题1 泵与风机在能量转换分析中，轴功率P sh，有效功率P e，内功率P i和原动机功率P g的大小关系为：P g＞P sh＞P i＞P e。

2 风机按照所产生的全压高低可分为通风机、鼓风机和压缩机三类。

3 叶片式泵与风机按照叶片对流体做功的原理不同，可以分为离心式、轴流式和混流式三种。

4 对于单级单吸离心式叶轮，进口圆周速度u1和出口圆周速度u2的大小关系为：u2＞u1。

5 有限多叶片数时的理论能头H T与无限多叶片数时的理论能头的大小关系为：H T＞H T∞。

6 叶片式泵中应用最广的是离心泵，通常按照以下三种结构特点分类，按照工作叶轮的数量分为单级泵和多级泵；按照叶轮吸进液体的方式分为单吸泵和多吸泵；按照泵轴的布置方向分为卧式泵和立式泵。

7 离心通风机的叶片一般有6～64个，叶片按其结构形式可分为平板型、圆弧型和机翼型三种。

8 离心式通风机叶轮前盘的型式主要有直前盘、锥形前盘和弧形前盘三种。

9 离心式通风机的叶轮按叶片出口角可分为：前向式叶轮、径向式叶轮和后向式叶轮三种。

10 同一台泵或风机在相同的工况下，其全压效率和全压内效率的大小关系为：全压内效率＞全压效率11 泵吸入室位于叶轮进口前，其作用是把液体按一定要求引入叶轮，吸水室主要类型有圆锥管吸入室、圆环形吸入室和半螺旋形吸入室三种。

12 叶轮是离心式通风机的心脏部分，它的尺寸和几何形状对通风机的特性有着重大影响。

通常分为封闭式和开式两种，封闭式叶轮一般由前盘、后盘（中盘）、叶片和轮毂等组成。

13 单位重量液体从泵进口截面到泵出口截面所获得的机械能称为扬程（能头）。

14 离心式泵的主要过流部件是吸入式、叶轮和压出室。

15风机的全压减去风机出口截面处的动压是风机的静压。

二、问答题（包括简答题）1 画图说明泵扬程的计算公式，并说明各字母表示的意义。

2 简述离心式泵与风机的工作原理。

3 简述轴流式泵与风机的工作原理。

4 简述混流式泵与风机的工作原理。
