《地源热泵系统工程技术规范》设计要点解析.doc

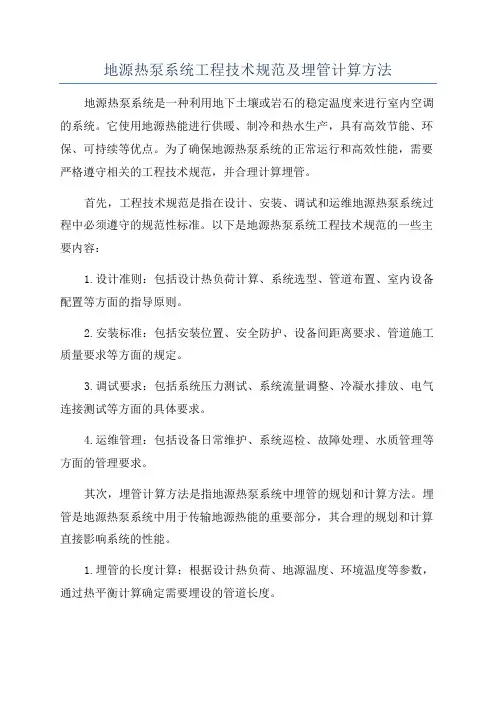

地源热泵系统工程技术规范及埋管计算方法地源热泵系统是一种利用地下土壤或岩石的稳定温度来进行室内空调的系统。

它使用地源热能进行供暖、制冷和热水生产，具有高效节能、环保、可持续等优点。

为了确保地源热泵系统的正常运行和高效性能，需要严格遵守相关的工程技术规范，并合理计算埋管。

首先，工程技术规范是指在设计、安装、调试和运维地源热泵系统过程中必须遵守的规范性标准。

以下是地源热泵系统工程技术规范的一些主要内容：1.设计准则：包括设计热负荷计算、系统选型、管道布置、室内设备配置等方面的指导原则。

2.安装标准：包括安装位置、安全防护、设备间距离要求、管道施工质量要求等方面的规定。

3.调试要求：包括系统压力测试、系统流量调整、冷凝水排放、电气连接测试等方面的具体要求。

4.运维管理：包括设备日常维护、系统巡检、故障处理、水质管理等方面的管理要求。

其次，埋管计算方法是指地源热泵系统中埋管的规划和计算方法。

埋管是地源热泵系统中用于传输地源热能的重要部分，其合理的规划和计算直接影响系统的性能。

1.埋管的长度计算：根据设计热负荷、地源温度、环境温度等参数，通过热平衡计算确定需要埋设的管道长度。

2.埋管的深度计算：根据地下土壤或岩石的温度分布、管道材料的传热特性等参数，通过热传导计算确定管道的埋设深度。

3.管道间距计算：根据埋管的散热能力和热负荷的大小，通过管道间距的选择来达到合适的散热效果。

4.地源热泵系统的管道布局：根据建筑物的结构布局、热负荷分布等要素，选择合适的管道布局方式，确保热能的传输和供暖效果。

综上所述，地源热泵系统工程技术规范和埋管计算方法是确保地源热泵系统安装和运行安全、高效的重要依据。

只有严格遵守规范要求，并合理计算埋管，才能确保地源热泵系统的正常运行和优异性能。

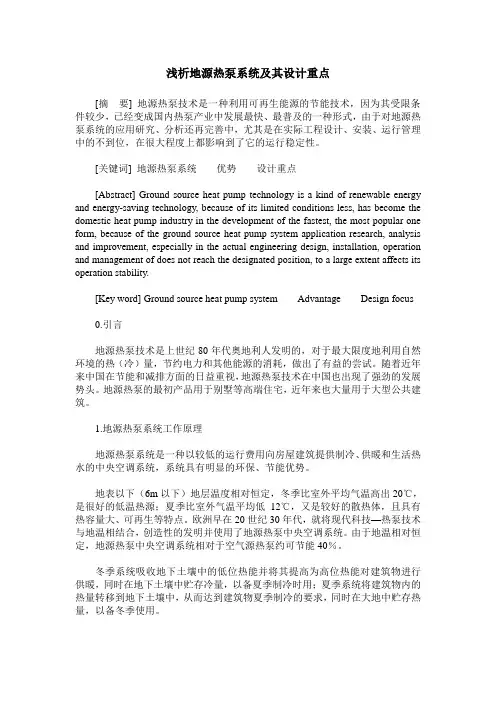

浅析地源热泵系统及其设计重点[摘要] 地源热泵技术是一种利用可再生能源的节能技术，因为其受限条件较少，已经变成国内热泵产业中发展最快、最普及的一种形式，由于对地源热泵系统的应用研究、分析还再完善中，尤其是在实际工程设计、安装、运行管理中的不到位，在很大程度上都影响到了它的运行稳定性。

[关键词] 地源热泵系统优势设计重点[Abstract] Ground source heat pump technology is a kind of renewable energy and energy-saving technology, because of its limited conditions less, has become the domestic heat pump industry in the development of the fastest, the most popular one form, because of the ground source heat pump system application research, analysis and improvement, especially in the actual engineering design, installation, operation and management of does not reach the designated position, to a large extent affects its operation stability.[Key word] Ground source heat pump system Advantage Design focus0.引言地源热泵技术是上世纪80年代奥地利人发明的，对于最大限度地利用自然环境的热（冷）量，节约电力和其他能源的消耗，做出了有益的尝试。

地源热泵系统工程施工技术要点与质量监控要点目录1.地源热泵技术原理2.地源热泵系统分类和定义3.主要施工技术要求4.质量监控要点地源热泵系统工程施工技术要点与质量监控要点1. 地源热泵技术原理地源热泵技术，也称地热泵技术，是一种利用地下浅层常温土壤（或水）中的能量作为能源，借助热泵机组向建筑物内用户提供即可供暖、又可供冷的新型空调技术，并具有高效、节能、无污染、低运行成本之优点。

通俗的讲，地源热泵技术是利用地下浅层土壤或地下水温度的相对稳定特性，通过深埋于建筑物周围的管路系统或地下水，与建筑物内部进行热交换的技术。

冬季，它可代替锅炉的运行，从土壤中取热，向建筑物供暖，夏季，它代替空调普通装置向土壤排热，给建筑物供冷。

其实，它还能做到常年供应生活热水，被称为21世纪的“绿化空调”技术。

其技术原理可以如下示意图表示：冬季供暖Q2=Q1+W(Q2≥3W)夏季供冷Q2=Q1-W(Q2≥4W)地源热泵系统技术原理示意图2.地源热泵系统分类和定义2.1分类按GB50366-2005《地源热泵系统工程技术规范》规定，地源热泵系统按地下换热系统型式的不同，可分为三大类：2.2定义2.2.1地埋管换热系统是传热介质（一般情况为水或添加防冻剂的水溶液），通过竖直或水平安置的 地埋管换热器与岩土体交换的 地热能交换系统，也称土壤热交换系统。

⑴水平地埋管换热器换热器管路元件水平埋置在管沟那的地埋管换热器，亦称水平土壤热交换器。

⑵竖直地埋管热交换器换热管路埋置在竖直钻孔内的地埋管热交换器，亦称竖直土壤热交换器。

2.2.2地下水换热系统为与地下水进行热交换的地热能交换系统。

分为直接地下水换热系统和间接地下水换热系统。

⑴直接地下水换热系统由抽水井抽出的地下水，经处理后直接流往水源热泵机组热交换后,再返回到地下的同一含水层的地下水换热系统。

⑵间接地下水换热系统由抽水井抽出的地下水，经中间换热器交换后，返回东西的同一含水层的地下水换热系统。

《地源热泵系统工程技术规范》1总则1.0.1 为使地源热泵系统工程设计、施工及验收，做到技术先进、经济合理、安全适用，保证工程质量，制定本规范。

1.0.2 本规范适用于以岩土体、地下水、地表水为低温热源，以水或添加防冻剂的水溶液为传热介质，采用蒸气压缩热泵技术进行供热、空调或加热生活热水的系统工程的设计、施工及验收。

1.0.3 地源热泵系统工程设计、施工及验收除应符合本规范外，尚应符合国家现行有关标准的规定。

2术语2.0.1 地源热泵系统 groud-source heat pump system以岩土体、地下水或地表水为低温热源，由水源热泵机组、地热能交换系统、建筑物内系统组成的供热空调系统。

根据地热能交换系统形式的不同，地源热泵系统分为地埋管地源热泵系统、地下水地源热泵系统和地表水地源热泵系统。

对于制冷来说，地源热泵与常规冷水机组最大的区别是：空调系统的冷却水冷却变为地下水或土壤冷却。

地下水或土壤冷却，又有若干种方式。

地埋管换热系统或地下水换热系统，地下水换热系统又分为直接和间接换热等等。

2.0.2 水源热泵机组 water-source heat pump unit以水或添加防冻剂的水溶液为低温热源的热泵。

通常有水／水热泵、水／空气热泵等形式。

2.0.3 地热能交换系统 geothermal exchange system将浅层地热能资源加以利用的热交换系统。

2.0.4 浅层地热能资源 shallow geothermal resources蕴藏在浅层岩土体、地下水或地表水中的热能资源。

2.0.5 传热介质 heat-transfer fluid地源热泵系统中，通过换热管与岩土体、地下水或地表水进行热交换的一种液体。

一般为水或添加防冻剂的水溶液。

2.0.6 地埋管换热系统 ground heat exchanger system传热介质通过竖直或水平地埋管换热器与岩土体进行热交换的地热能交换系统，又称土壤热交换系统。

XX有限公司MS-CARE-01社会责任及EHS手册（1.0版）制订：审批：2020-1-1发布 2020-1-1实施国家标准《地源热泵系统工程技术规范》GB50366-20xx设计要点解析中国建筑科学研究院空气调节研究所邹x 徐x 冯x摘要：本文针对不同地源热泵系统的特点，结合《规范》条文，对地源热泵系统设计特点、方法及要点进行了深入分析，为地源热泵系统的设计提供指导。

关键词：地源热泵系统、设计要点、系统优化1 前言实施可持续发展能源战略已成为新时期我国能源发展的基本方针，可再生能源在建筑中的应用是建筑节能工作的重要组成部分。

20x年x月x日《可再生能源法》正式实施，地源热泵系统作为可再生能源应用的主要途径之一，同时也是最利于与太阳能供热系统相结合的系统形式，近年来在国内得到了日益广泛的应用。

地源热泵系统利用浅层地热能资源进行供热与空调，具有良好的节能与环境效益，但由于缺乏相应规范的约束，地源热泵系统的推广呈现出很大盲目性，许多项目在没有对当地资源状况进行充分评估的条件下就匆匆上马，造成了地源热泵系统工作不正常，为规范地源热泵系统的设计、施工及验收，确保地源热泵系统安全可靠的运行，更好的发挥其节能效益，由中国建筑科学研究院主编，会同13个单位共同编制了《地源热泵系统工程技术规范》（以下简称规范）。

该规范现已颁布，并于20x年x月x日起实施。

由于地源热泵系统的特殊性，其设计方法是其关键与难点，也是业内人士普遍关注的问题，同时也是国外热点课题，在新颁布的《规范》中首次对其设计方法提出了具体要求。

为了加深对规范条文的理解，本文对其部分要点内容进行解析。

2 《规范》的适用范围及地源热泵系统的定义2.1 《规范》的适用范围该《规范》适用于以岩土体、地下水、地表水为低温热源，以水或添加防冻剂的水溶液为传热介质，采用蒸气压缩热泵技术进行供热、空调或加热生活热水的系统工程的设计、施工及验收。

它包括以下两方面的含义：（1）“以水或添加防冻剂的水溶液为传热介质”，意旨不适用于直接膨胀热泵系统，即直接将蒸发器或冷凝器埋入地下的一种热泵系统。

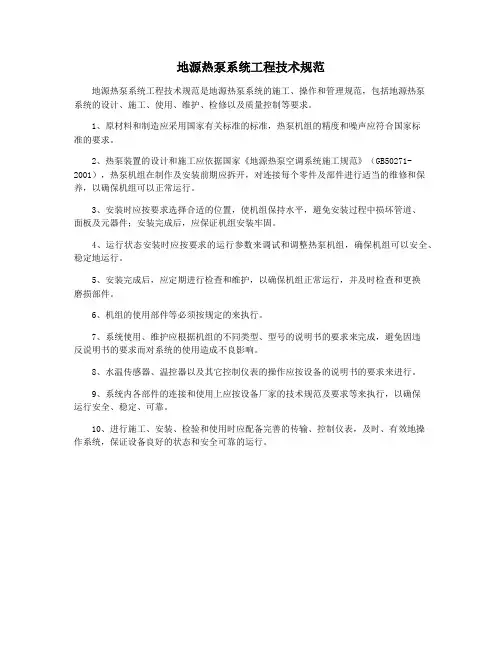

地源热泵系统工程技术规范
地源热泵系统工程技术规范是地源热泵系统的施工、操作和管理规范，包括地源热泵
系统的设计、施工、使用、维护、检修以及质量控制等要求。

1、原材料和制造应采用国家有关标准的标准，热泵机组的精度和噪声应符合国家标
准的要求。

2、热泵装置的设计和施工应依据国家《地源热泵空调系统施工规范》（GB50271-2001），热泵机组在制作及安装前期应拆开，对连接每个零件及部件进行适当的维修和保养，以确保机组可以正常运行。

3、安装时应按要求选择合适的位置，使机组保持水平，避免安装过程中损坏管道、
面板及元器件；安装完成后，应保证机组安装牢固。

4、运行状态安装时应按要求的运行参数来调试和调整热泵机组，确保机组可以安全、稳定地运行。

5、安装完成后，应定期进行检查和维护，以确保机组正常运行，并及时检查和更换
磨损部件。

6、机组的使用部件等必须按规定的来执行。

7、系统使用、维护应根据机组的不同类型、型号的说明书的要求来完成，避免因违
反说明书的要求而对系统的使用造成不良影响。

8、水温传感器、温控器以及其它控制仪表的操作应按设备的说明书的要求来进行。

9、系统内各部件的连接和使用上应按设备厂家的技术规范及要求等来执行，以确保
运行安全、稳定、可靠。

10、进行施工、安装、检验和使用时应配备完善的传输、控制仪表，及时、有效地操
作系统，保证设备良好的状态和安全可靠的运行。

《地源热泵系统工程技术规范》设计要点解析摘要：本文针对不同地源热泵系统的特点，结合《规范》条文，对地源热泵系统设计特点、方法及要点进行了深入分析，为地源热泵系统的设计提供指导。

关键词：地源热泵系统、设计要点、系统优化1 前言实施可持续发展能源战略已成为新时期我国能源发展的基本方针，可再生能源在建筑中的应用是建筑节能工作的重要组成部分。

2006年1月1日《可再生能源法》正式实施，地源热泵系统作为可再生能源应用的主要途径之一，同时也是最利于与太阳能供热系统相结合的系统形式，近年来在国内得到了日益广泛的应用。

地源热泵系统利用浅层地热能资源进行供热与空调，具有良好的节能与环境效益，但由于缺乏相应规范的约束，地源热泵系统的推广呈现出很大盲目性，许多项目在没有对当地资源状况进行充分评估的条件下就匆匆上马，造成了地源热泵系统工作不正常，为规范地源热泵系统的设计、施工及验收，确保地源热泵系统安全可靠的运行，更好的发挥其节能效益，由中国建筑科学研究院主编，会同13个单位共同编制了《地源热泵系统工程技术规范》（以下简称规范）。

该规范现已颁布，并于2006年1月1日起实施。

由于地源热泵系统的特殊性，其设计方法是其关键与难点，也是业内人士普遍关注的问题，同时也是国外热点课题，在新颁布的《规范》中首次对其设计方法提出了具体要求。

为了加深对规范条文的理解，本文对其部分要点内容进行解析。

2 《规范》的适用范围及地源热泵系统的定义2.1 《规范》的适用范围该《规范》适用于以岩土体、地下水、地表水为低温热源，以水或添加防冻剂的水溶液为传热介质，采用蒸气压缩热泵技术进行供热、空调或加热生活热水的系统工程的设计、施工及验收。

它包括以下两方面的含义：（1）“以水或添加防冻剂的水溶液为传热介质”，意旨不适用于直接膨胀热泵系统，即直接将蒸发器或冷凝器埋入地下的一种热泵系统。

该系统目前在北美地区别墅或小型商用建筑中应用，它优点是成孔直径小，效率高，也可避免使用防冻剂；但制冷剂泄漏危险性较大，仅适于小规模应用。

浅析地源热泵工程地埋管系统施工的技术要点与质量监控要点张江中区B—3-6地块研发楼建设项目总建筑面积126771m2，由五栋办公楼（A～E栋）和中间的环形中庭（F栋）组成,五栋办公楼分别为A～E栋办公楼，7～10层，高度为28。

3m～44。

3m；中间的环形中庭为F栋中庭，为五个办公楼空间联系部分;本项目的暖通专业设有空调风系统、空调水系统、通风系统、防排烟系统，其中空调系统采用了地源热泵换热及冰蓄冷的节能工艺。

现以本项目为例，针对地源热泵施工过程中的技术要点与质量监控要点作相关分析与介绍。

一、工程情况本项目地源热泵地源侧土壤换热器设计总吸热负荷：Q＝6400kw;夏季允许最大散热量8578。

2KW；地埋管设计孔间距要求为4m×4m，垂直钻井总数量为1682口,单口井有效深度100米，垂直地埋管管材采用PE100给水管材，管径为De32，公称压力为1.6MPa；水平集管管材采用PE80给水管材，管径为De32、De40、De50、De63，公称压力为1。

25MPa；二级集分水器至空调机房水平总管安装采用DN150的无缝钢管且全部采用20mm橡塑保温管保温；一级集分水器至空调机房水平总管采用DN400的无缝钢管且全部采用20mm橡塑保温管保温；系统共设二级集分水器10组，每组集分水器连接17个环路，每个环路连接8～10个垂直地埋孔。

二、地源热泵技术原理地热泵技术是一种利用地下浅层常温土壤（或水）中的能量作为能源，借助热泵机组向建筑物内用户提供即可供暖、又可供冷的新型空调技术，并具有高效、节能、无污染、低运行成本之优点。

通俗的讲，地源热泵技术是利用地下浅层土壤或地下水温度的相对稳定特性，通过深埋于建筑物周围的管路系统或地下水,与建筑物内部进行热交换的技术。

冬季，它可代替锅炉的运行，从土壤中取热，向建筑物供暖，夏季，它代替空调普通装置向土壤排热，给建筑物供冷。

其实，它还能做到常年供应生活热水，被称为21世纪的“绿化空调"技术。

国家标准《地源热泵系统工程技术规范》GB50366设计要点解析1 前言实施可持续发展能源战略已成为新时期我国能源发展的基本方针，可再生能源在建筑中的应用是建筑节能工作的重要组成部分。

2006年1月1日《可再生能源法》正式实施，地源热泵系统作为可再生能源应用的主要途径之一，同时也是最利于与太阳能供热系统相结合的系统形式，近年来在国内得到了日益广泛的应用。

地源热泵系统利用浅层地热能资源进行供热与空调，具有良好的节能与环境效益，但由于缺乏相应规范的约束，地源热泵系统的推广呈现出很大盲目性，许多项目在没有对当地资源状况进行充分评估的条件下就匆匆上马，造成了地源热泵系统工作不正常，为规范地源热泵系统的设计、施工及验收，确保地源热泵系统安全可靠的运行，更好的发挥其节能效益，由中国建筑科学研究院主编，会同13个单位共同编制了《地源热泵系统工程技术规范》（以下简称规范）。

该规范现已颁布，并于2006年1月1日起实施。

由于地源热泵系统的特殊性，其设计方法是其关键与难点，也是业内人士普遍关注的问题，同时也是国外热点课题，在新颁布的《规范》中首次对其设计方法提出了具体要求。

为了加深对规范条文的理解，本文对其部分要点内容进行解析。

2 《规范》的适用范围及地源热泵系统的定义2.1 《规范》的适用范围该《规范》适用于以岩土体、地下水、地表水为低温热源，以水或添加防冻剂的水溶液为传热介质，采用蒸气压缩热泵技术进行供热、空调或加热生活热水的系统工程的设计、施工及验收。

它包括以下两方面的含义：（1）“以水或添加防冻剂的水溶液为传热介质”，意旨不适用于直接膨胀热泵系统，即直接将蒸发器或冷凝器埋入地下的一种热泵系统。

该系统目前在北美地区别墅或小型商用建筑中应用，它优点是成孔直径小，效率高，也可避免使用防冻剂；但制冷剂泄漏危险性较大，仅适于小规模应用。

（2）“采用蒸气压缩热泵技术进行……”意旨不包括吸收式热泵。

2.2 地源热泵系统的定义地源热泵系统根据地热能交换系统形式的不同，分为地埋管地源热泵系统（简称地埋管系统）、地下水地源热泵系统（简称地下水系统）和地表水地源热泵系统（简称地表水系统）。

《地源热泵系统工程技术规范》2009年局部修订2 术语2.0.25土热响应试验rock-soil thermal response test通过测试仪器，对项目所在场区的测试孔进行一定时间的连续加热，获得岩土综合热物性参数及岩土初始平均温度的试验。

2.0.26岩土综合热物性参数parameter of the rock-soil thermal properties是指不含回填材料在内的，地埋管换热器深度范围内，岩土的综合导热系数、综合比热容。

2.0.27岩土初始平均温度initial average temperature of the rock-soil从自然地表下10m～20m至竖直地埋管换热器埋设深度范围内，岩土常年恒定的平均温度。

2.0.28测试孔vertical testing exchanger按照测试要求和拟采用的成孔方案，将用于岩土热响应试验的竖直地埋管换热器称为测试孔。

3 工程勘察3.2 地埋管换热系统勘察3.2.2A当地埋管地源热泵系统的应用建筑面积在3000 m2～5000 m2时，宜进行岩土热响应试验；当应用建筑面积大于等于5000 m2时，应进行热响应试验。

3.2.2B岩土热响应试验应符合附录C的规定，测试仪器仪表应具有有效期内的检验合格证、校准证书或测试证书。

4 地埋管换热系统4.3 地埋管换热系统设计4.3.5A当地埋管地源热泵系统的应用建筑面积在5000m2以上，或实施了岩土热响应试验的项目，应利用岩土热响应试验结果进行地埋管换热器的设计，且宜符合下列要求：1 夏季运行期间，地埋管换热器出口最高温度宜低于33℃；2 冬季运行期间，不添加防冻剂的地埋管换热器进口最低温度宜高于4℃。

4.3.13地埋管换热系统应根据地质特征确定回填料配方，回填料的导热系数不宜低于钻孔外或沟槽外岩土体的导热系数。

附录B 竖直地埋管换热器的设计计算B.0.2 竖直地埋管换热器钻孔的长度计算宜符合下列要求；1制冷工况下，竖直地埋管换热器钻孔的长度可按下式计算：()()c max 100011c f pe b s c sp c Q R R R R F R F EER L t t EER ∞⎡⎤+++⨯+⨯-+⎛⎫⎣⎦= ⎪-⎝⎭（B.0.2-1） F c ＝T c1 / T c2 （B.0.2-2）式中 L c ——制冷工况下，竖直地埋管换热器所需钻孔的总长度（m ）；Q c ——水源热泵机组的额定冷负荷（kW ）；EER ——水源热泵机组的制冷性能系数；t max ——制冷工况下，地埋管换热器中传热介质的设计平均温度，通常取33℃～36℃；t ∞——埋管区域岩土体的初始温度（℃）；F c ——制冷运行份额；T c1—一个制冷季中水源热泵机组的运行小时数，当运行时间取一个月时，T c1为最热月份水源热泵机组的运行小时数；T c2—一个制冷季中的小时数，当运行时间取一个月时，T c2为最热月份的小时数。

地源热泵系统设计要点分析作者：苏文耿来源：《建筑与装饰》2017年第08期摘要现在地源热泵系统越来越多地应用到我国的建筑行业，为了保持室内的温度，就需要在设计中对地源热泵技术进行应用，设计更合适的地源热泵技术系统，本文就地源热泵系统设计要点分析进行分析。

关键词地源热泵系统；设计要点；分析前言现在我国的建筑中，地源热泵的应用越来越多，这种方式能实现保暖和散热。

但是在地源热泵系统的设计中还存在很多的问题，这种系统的设计中设计的要点很多，需要把握。

1 地源热泵系统概述地源热泵技术是一种可以实现能源再生的技术，其主要内容是通过少量能的输入，实现低位地能向高位转移的技术。

这种技术就是将低层的地能向更需要的地方进行传送，其主要的用途就是生活用水和空调用水。

地源热泵在冬天的时候需要将热量传送到室内，在夏天将冷能传送到室内，在转移的过程中都需要使能量的损失降到最低。

低能热源主要有岩土体、地下水、地表水，实现地能交换的系统有水源热泵、地热能交换系统和室内的地热能源供热空调系统。

地能热热泵就是的优势就是其节能效率高、一机多用，设备的操作简单，应用的范围很广。

根据环境的不同，地院热能系统的使用形式也有不同，不同的地域，适合不同的系统，主要有[1]：一是地埋地热能源系统，这种系统对场地的要求比较大，只有场地足够大，才能使用这种系统，而且底下的岩土层需要满足低能热源系统的要求。

二是地下水地源热泵系统。

这种系统对场地并没有太多要求，只要水源充足，能保证灌溉能力就可以。

三是地表水地源热泵系统。

其是对地表水的利用，只要是河流、湖泊或达到国家废水排放标准的水都可以。

但是要充分地考虑水的体积、水温等情况，避免水环境的影响。

2 地源热泵系统优化设计2.1 埋管形式的优化埋管形式有两种[2]：一种是通过U型管。

U型管对介质的限制较小，但是其换热的效果并不是很理想。

U型管有自己专用的管接头，所以其密封性较好。

U型管有单U管和双U管两种，双U管在换热中消耗的能量稍高。

《地源热泵系统工程技术规范》2009年局部修订2 术语2.0.25土热响应试验rock-soil thermal response test通过测试仪器，对项目所在场区的测试孔进行一定时间的连续加热，获得岩土综合热物性参数及岩土初始平均温度的试验。

2.0.26岩土综合热物性参数parameter of the rock-soil thermal properties是指不含回填材料在内的，地埋管换热器深度范围内，岩土的综合导热系数、综合比热容。

2.0.27岩土初始平均温度initial average temperature of the rock-soil从自然地表下10m～20m至竖直地埋管换热器埋设深度范围内，岩土常年恒定的平均温度。

2.0.28测试孔vertical testing exchanger按照测试要求和拟采用的成孔方案，将用于岩土热响应试验的竖直地埋管换热器称为测试孔。

3 工程勘察3.2 地埋管换热系统勘察3.2.2A当地埋管地源热泵系统的应用建筑面积在3000 m2～5000 m2时，宜进行岩土热响应试验；当应用建筑面积大于等于5000 m2时，应进行热响应试验。

3.2.2B岩土热响应试验应符合附录C的规定，测试仪器仪表应具有有效期内的检验合格证、校准证书或测试证书。

4 地埋管换热系统4.3 地埋管换热系统设计4.3.5A当地埋管地源热泵系统的应用建筑面积在5000m2以上，或实施了岩土热响应试验的项目，应利用岩土热响应试验结果进行地埋管换热器的设计，且宜符合下列要求：1 夏季运行期间，地埋管换热器出口最高温度宜低于33℃；2 冬季运行期间，不添加防冻剂的地埋管换热器进口最低温度宜高于4℃。

4.3.13地埋管换热系统应根据地质特征确定回填料配方，回填料的导热系数不宜低于钻孔外或沟槽外岩土体的导热系数。

附录B 竖直地埋管换热器的设计计算B.0.2 竖直地埋管换热器钻孔的长度计算宜符合下列要求；1制冷工况下，竖直地埋管换热器钻孔的长度可按下式计算：()()c max 100011c f pe b s c sp c Q R R R R F R F EER L t t EER ∞⎡⎤+++⨯+⨯-+⎛⎫⎣⎦= ⎪-⎝⎭（B.0.2-1） F c ＝T c1 / T c2 （B.0.2-2）式中 L c ——制冷工况下，竖直地埋管换热器所需钻孔的总长度（m ）；Q c ——水源热泵机组的额定冷负荷（kW ）；EER ——水源热泵机组的制冷性能系数；t max ——制冷工况下，地埋管换热器中传热介质的设计平均温度，通常取33℃～36℃；t ∞——埋管区域岩土体的初始温度（℃）；F c ——制冷运行份额；T c1—一个制冷季中水源热泵机组的运行小时数，当运行时间取一个月时，T c1为最热月份水源热泵机组的运行小时数；T c2—一个制冷季中的小时数，当运行时间取一个月时，T c2为最热月份的小时数。
