压力和差压测量

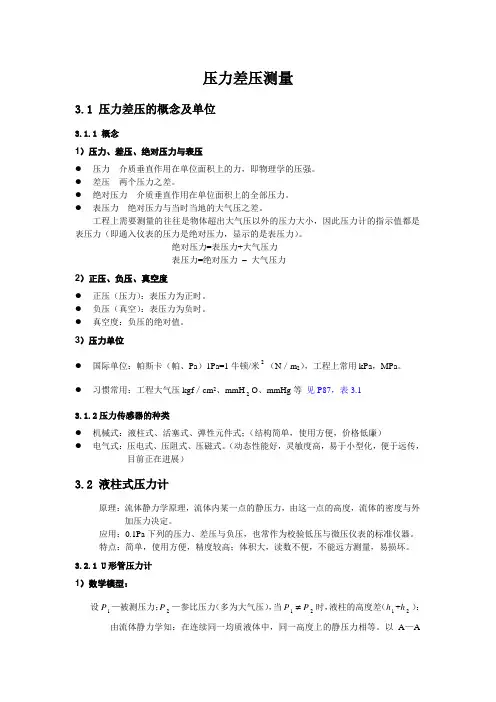

压力差压测量3.1 压力差压的概念及单位3.1.1 概念1）压力、差压、绝对压力与表压●压力介质垂直作用在单位面积上的力，即物理学的压强。

●差压两个压力之差。

●绝对压力介质垂直作用在单位面积上的全部压力。

●表压力绝对压力与当时当地的大气压之差。

工程上需要测量的往往是物体超出大气压以外的压力大小，因此压力计的指示值都是表压力（即通入仪表的压力是绝对压力，显示的是表压力）。

绝对压力=表压力+大气压力表压力=绝对压力–大气压力2）正压、负压、真空度●正压（压力）：表压力为正时。

●负压（真空）：表压力为负时。

●真空度：负压的绝对值。

3）压力单位●国际单位：帕斯卡（帕、Pa）1Pa=1牛顿/米2（N／m2），工程上常用kPa，MPa。

●习惯常用：工程大气压kgf／cm2、mmH2O、mmHg等见P87，表3.13.1.2压力传感器的种类●机械式：液柱式、活塞式、弹性元件式；（结构简单，使用方便，价格低廉）●电气式：压电式、压阻式、压磁式。

（动态性能好，灵敏度高，易于小型化，便于远传，目前正在进展）3.2 液柱式压力计原理：流体静力学原理，流体内某一点的静压力，由这一点的高度，流体的密度与外加压力决定。

应用：0.1Pa下列的压力、差压与负压，也常作为校验低压与微压仪表的标准仪器。

特点：简单，使用方便，精度较高；体积大，读数不便，不能远方测量，易损坏。

3.2.1 U形管压力计1）数学模型：设P1—被测压力；P2—参比压力（多为大气压），当P1P2时，液柱的高度差（h1+h2）：由流体静力学知：在连续同一均质液体中，同一高度上的静压力相等。

以A—A面为基准高度，由压力平衡知：)h g(h )h -g(H P )h g(H P 21222111+++=++ρρρ展开整理得：)h )(h g()h -)(H g(P P 21121221+-+-+=ρρρρ这是普遍公式，给出了P 1与h 1，h 2的关系。

● 通常情况ρ1=ρ2则 P 1= P 2+ g(ρ-ρ1)(h 1+h 2)● 假如ρ1<<ρ则P 1= P 2+ g ρ (h 1+h 2)2）结论：● 只要已知H ，ρ1，ρ2，ρ，P 2，则只需测出h 1，h 2即可求出被测压力P 1。

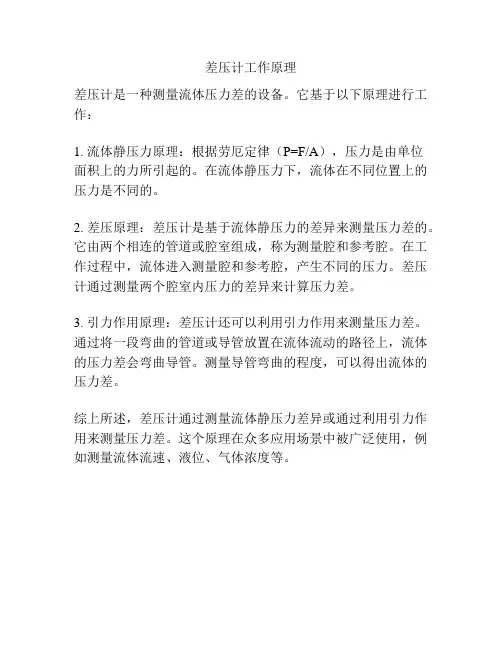

差压计工作原理
差压计是一种测量流体压力差的设备。

它基于以下原理进行工作：
1. 流体静压力原理：根据劳厄定律（P=F/A），压力是由单位
面积上的力所引起的。

在流体静压力下，流体在不同位置上的压力是不同的。

2. 差压原理：差压计是基于流体静压力的差异来测量压力差的。

它由两个相连的管道或腔室组成，称为测量腔和参考腔。

在工作过程中，流体进入测量腔和参考腔，产生不同的压力。

差压计通过测量两个腔室内压力的差异来计算压力差。

3. 引力作用原理：差压计还可以利用引力作用来测量压力差。

通过将一段弯曲的管道或导管放置在流体流动的路径上，流体的压力差会弯曲导管。

测量导管弯曲的程度，可以得出流体的压力差。

综上所述，差压计通过测量流体静压力差异或通过利用引力作用来测量压力差。

这个原理在众多应用场景中被广泛使用，例如测量流体流速、液位、气体浓度等。

压力（差压）检测仪表的正确安装及有关事项进行压力检测，实际上需要一个测量系统来实现。

要做到准确测量，除对仪表进行正确选择和检定（校准）外，还必须注意整个系统的正确安装。

如果只是仪表本身准确，其示值并不能完全代表被测介质的实际参数，因为测量系统的误差并不等于仪表的误差。

系统的正确安装包括取压口位置选择、连接导管的合理铺设、仪表正确安装等。

1.测压点的选择：1.1要选在被测介质直线流动的管段部分,不要选在管路拐弯、分叉、死角或其它易形成漩涡的地方;1.2测量流动介质的压力时,应使取压点与流动方向垂直,清除钻孔毛刺;1.3测量液体压力时,取压点应在管道下部,使导压管内不积存气体;1.4测量气体时,取压点应在管道上方,使导压管内不积存液体，并且变送器也应安装在流程管道上部，以便积累的液体容易注入流程管道中；1.5当管路中有突出物体（如测温元件）时，取压口应取在其前1.6当必须在调节阀门附近取压时，若取压口在其前，则与阀门距离应不小于2倍管径；若取压口在其后，则与阀门距离应不小于3倍管径。

1.7对于宽广容器，取压口应处于流体流动平稳和无涡流的区域。

2.导压管辅设2.1导压管粗细合适,一般内径6～10mm,长度3～50m;2.2当被测介质易冷凝或冻结时,必须加保温伴热管线;2.3取压口到压力表之间应装切断阀,应靠近取压口。

2.4导压管应安装在温度波动小的地方；2.5连接导管的水平段应有一定的斜度，以利于排除冷凝液体或气体。

当被测介质为气体时，导管应向取压口方向低倾；2.6当被测介质为液体时，导管则应向测压仪表方向倾斜；当被测参数为较小的差压值时，倾斜度可再稍大一点。

2.7如导管在上下拐弯处，则应根据导管中的介质情况，在最低点安置排泄冷凝液体装置或在最高处安置排气装置，以保证在相当长的时间内不致因在导管中积存冷凝液体或气体而影响测量的准确度。

3．测压仪表的安装及使用注意事项3.1仪表安装（1）仪表应垂直于水平面安装；（2）仪表测定点与仪表安装处在同一水平位置，否则考虑附加高度误差的修正；（3）仪表安装处与测定点之间的距离应尽量短，以免指示迟缓；（4）压力表的连接处应加装密封垫片,保证密封性，不应有泄漏现象出现，尤其是易燃易爆气体介质和有毒有害介质。

压差测试方法压差测试是一种常用的实验方法，用于测量流体在管道或装置中的压力差。

它可以帮助我们了解流体在运动过程中的压力变化情况，并评估相关设备的性能。

本文将介绍压差测试的原理、步骤和应用。

一、原理压差测试是通过测量两个位置之间的压力差来评估流体运动状态的方法。

它基于流体力学定律，根据波动方程和连续方程来计算压力差。

在压差测试中，我们通常将一个位置的压力定义为基准点，另一个位置的压力与之相比较，得到压力差。

二、步骤压差测试通常包括以下步骤：1.确定测试对象：选择需要进行压差测试的管道或装置，并确保其符合测试要求。

2.安装压差计：在测试对象的两个位置上安装压差计，以测量两个位置之间的压力差。

压差计可以是差压变送器、压力传感器等。

3.连接管路：使用合适的管路连接压差计与测试对象，确保流体能够顺利地流经压差计。

4.校准压差计：对安装好的压差计进行校准，确保其测量结果的准确性和可靠性。

5.进行测试：打开流体源，使流体通过测试对象。

记录测试期间的压力差，并根据需要进行时间序列分析。

6.数据处理：根据测试结果进行数据处理和分析，得到所需的压差信息。

7.结果评估：根据压差测试的结果，评估测试对象的性能是否符合要求。

三、应用压差测试在工程领域有着广泛的应用，以下是一些常见的应用场景：1.管道流量测量：通过测量管道两端的压差，可以计算出流体在管道中的流量。

这在液体输送、气体输送等领域中非常重要。

2.过滤器性能评估：对于液体或气体中的杂质，我们通常使用过滤器进行过滤。

通过测量过滤器两端的压差，我们可以评估过滤器的性能和寿命。

3.设备故障诊断：在工业生产中，一些设备的压力变化会影响其正常运行。

通过压差测试，我们可以快速发现设备故障，并采取相应措施。

4.流体输送系统优化：通过对流体输送系统进行压差测试，我们可以了解管道、阀门、泵等设备的性能，并对系统进行优化，以提高效率和节约能源。

总结压差测试是一种简单而有效的实验方法，可以帮助我们了解流体在管道或装置中的压力变化情况。

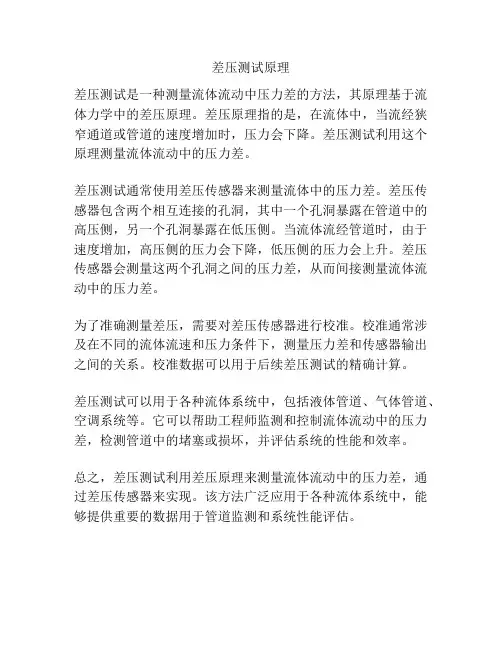

差压测试原理
差压测试是一种测量流体流动中压力差的方法，其原理基于流体力学中的差压原理。

差压原理指的是，在流体中，当流经狭窄通道或管道的速度增加时，压力会下降。

差压测试利用这个原理测量流体流动中的压力差。

差压测试通常使用差压传感器来测量流体中的压力差。

差压传感器包含两个相互连接的孔洞，其中一个孔洞暴露在管道中的高压侧，另一个孔洞暴露在低压侧。

当流体流经管道时，由于速度增加，高压侧的压力会下降，低压侧的压力会上升。

差压传感器会测量这两个孔洞之间的压力差，从而间接测量流体流动中的压力差。

为了准确测量差压，需要对差压传感器进行校准。

校准通常涉及在不同的流体流速和压力条件下，测量压力差和传感器输出之间的关系。

校准数据可以用于后续差压测试的精确计算。

差压测试可以用于各种流体系统中，包括液体管道、气体管道、空调系统等。

它可以帮助工程师监测和控制流体流动中的压力差，检测管道中的堵塞或损坏，并评估系统的性能和效率。

总之，差压测试利用差压原理来测量流体流动中的压力差，通过差压传感器来实现。

该方法广泛应用于各种流体系统中，能够提供重要的数据用于管道监测和系统性能评估。

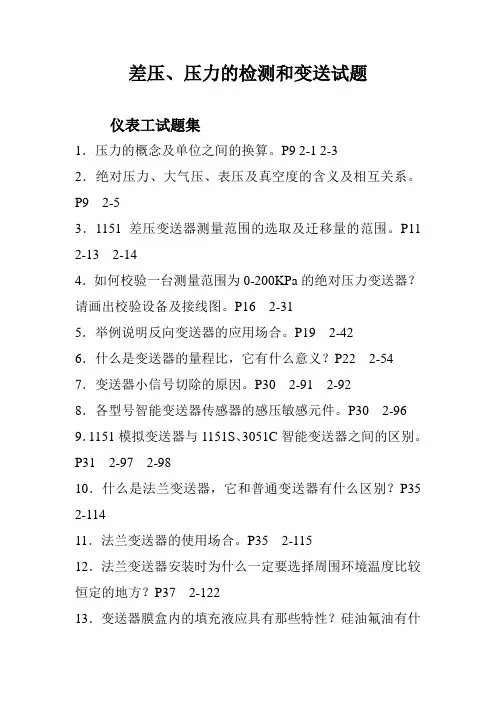

差压、压力的检测和变送试题仪表工试题集1．压力的概念及单位之间的换算。

P9 2-1 2-32．绝对压力、大气压、表压及真空度的含义及相互关系。

P9 2-53．1151差压变送器测量范围的选取及迁移量的范围。

P11 2-13 2-144．如何校验一台测量范围为0-200KPa的绝对压力变送器？请画出校验设备及接线图。

P16 2-315．举例说明反向变送器的应用场合。

P19 2-426．什么是变送器的量程比，它有什么意义？P22 2-54 7．变送器小信号切除的原因。

P30 2-91 2-928．各型号智能变送器传感器的感压敏感元件。

P30 2-96 9．1151模拟变送器与1151S、3051C智能变送器之间的区别。

P31 2-97 2-9810．什么是法兰变送器，它和普通变送器有什么区别？P35 2-11411．法兰变送器的使用场合。

P35 2-11512．法兰变送器安装时为什么一定要选择周围环境温度比较恒定的地方？P37 2-12213．变送器膜盒内的填充液应具有那些特性？硅油氟油有什么区别？P38 2-12614．变送器的零点调整和零点正负迁移是否一回事？P39 2-13415．压力表中的弹簧管为什么要做成扁圆形的？P40 2-140 16．一些测量特殊介质的压力表，采用那些不同的颜色加以区别？P-40 2-14117．有的压力表表壳背面有个小圆孔，这是起什么作用的？P41 2-14718．如何检查氧气压力表内有无油脂？P41 2-14819．有人在校验压力表时常用手轻敲表壳，这时允许的吗？P42 2-15220．简述电接点压力表的工作原理。

P42 2-15421．安装压力表时，什么情况下要加装冷凝弯（圈）？什么情况下要采用介质隔离装置？P47 2-18022．安装压力表时，如何选用密封垫片？P47 2-182 23．仪表引压管路的长度有无规定，以多长为好？P49 2-190 24．什么情况下差压式流量计要加装冷凝器、集气器、沉降器和隔离器？P49 2-192测量仪表1.压力仪表的分类。

差压测试原理差压测试是一种广泛应用于工程领域的测试方法，主要用于测量两点之间的压力差。

通过测量差压，可以了解流体或气体在管道、容器等系统中的流动状态和压力变化情况，为工程操作和设备调试提供重要参考。

本文将详细介绍差压测试的原理及其应用。

一、差压测试的原理差压测试的原理基于流体的压力差引起的力的平衡关系。

根据帕斯卡定律，当流体静止时，流体对任意面上的压力相等。

当流体开始流动时，由于流速和管道形状的变化，流体对不同面上的压力就会产生差异。

差压测试通常采用差压传感器来测量压力差。

差压传感器通常由两个测量单元组成，分别与被测介质连接，并通过传感器测得的压力差来计算流速、流量等参数。

二、差压测试的应用1. 流量测量：差压测试广泛应用于流量测量领域。

通过在介质流动的管道中设置差压传感器，可以根据测得的压力差来计算流速和流量。

这种方法在液体和气体的流量测量中都有广泛应用，例如水处理、供暖通风空调系统等。

2. 水位测量：差压测试也可用于测量液体的水位。

通过在容器底部和顶部安装差压传感器，测量两个测量点的压力差，就可以反推出液体的高度或水位。

这种方法在水池、堰坝、水泵站等场所的水位监测中得到广泛应用。

3. 气体压力测量：差压测试还可用于测量气体压力。

通过在气体管道的两个点上安装差压传感器，可以测量压力差，并根据推导的气体力学公式计算出气体的绝对压力。

这种方法在石油化工、天然气输送等领域的气体压力监测中得到广泛应用。

4. 过滤器堵塞监测：差压测试被广泛应用于监测过滤器的堵塞情况。

在过滤器的进出口处设置差压传感器，如果过滤器堵塞，流体通过时会产生较大的压力差。

通过实时监测压力差的变化，可以及时判断过滤器是否需要清洗或更换。

三、总结差压测试是一种应用广泛的测试方法，通过测量两点之间的压力差来了解流体或气体的流动状态和压力变化情况。

差压传感器是差压测试的核心设备，通过测得的压力差计算流速、流量、水位、气体压力等参数。

在流量测量、水位测量、气体压力测量和过滤器堵塞监测等领域都有广泛应用。

压差测试方法一、引言压差测试是一种常用的测试方法，用于测量流体在管道或容器中的压力差。

它能够帮助工程师们评估和验证管道系统的性能和安全性。

本文将介绍压差测试的原理、常用的测试方法和注意事项。

二、原理压差是指流体在两个不同位置的压力差。

在管道系统中，流体在不同位置的压力差决定了流体的流动性和传输能力。

通过测量压力差，我们可以了解流体在管道中的流动情况，从而评估管道系统的性能和安全性。

三、测试方法1. 静态压差测试静态压差测试是最常用的一种测试方法。

它通过关闭管道系统的阀门，使流体停止流动，然后测量管道两端的压力差。

这种方法适用于评估管道系统的密封性能和耐压能力。

2. 动态压差测试动态压差测试是在流体流动状态下进行的测试。

它通过调节流量，使流体在管道中保持一定的流速，然后测量管道两端的压力差。

这种方法适用于评估管道系统的流动性能和传输能力。

3. 差压传感器测试差压传感器是一种常用的测试设备，用于测量流体在管道中的压力差。

在差压传感器测试中，我们需要将传感器安装在管道的两端，然后通过传感器读取管道两端的压力值，计算得到压力差。

4. 液位计测试液位计是一种常用的测试设备，用于测量液体在容器中的高度。

在液位计测试中，我们可以通过测量液体在容器不同位置的高度差，计算得到液体的压力差。

四、注意事项1. 在进行压差测试之前，需要确保管道系统的安全性。

检查管道的密封性能，确保没有泄漏点。

2. 在进行压差测试时，需要关闭管道系统的阀门，防止流体继续流动。

3. 在进行动态压差测试时，需要根据流量需求调节流速，保持一定的流速。

4. 在进行差压传感器测试时，需要确保传感器的准确性和稳定性，及时进行校准。

5. 在进行液位计测试时，需要确保液位计的准确性和稳定性，及时进行校准。

6. 在进行压差测试时，需要注意安全防护措施，避免发生意外事故。

五、总结压差测试是一种常用的测试方法，用于测量流体在管道或容器中的压力差。

通过压差测试，我们可以评估管道系统的性能和安全性。

3压力差压测量3.1 压力差压的概念及单位3.1.1 概念1）压力、差压、绝对压力和表压压力介质垂直作用在单位面积上的力，即物理学的压强。

差压两个压力之差。

绝对压力介质垂直作用在单位面积上的全部压力。

表压力绝对压力与当时当地的大气压之差。

工程上需要测量的往往是物体超出大气压以外的压力大小，因此压力计的指示值差不多上表压力（即通入外表的压力是绝对压力，显示的是表压力）。

绝对压力=表压力+大气压力表压力=绝对压力–大气压力2）正压、负压、真空度正压（压力）：表压力为正时。

负压（真空）：表压力为负时。

真空度：负压的绝对值。

3）压力单位国际单位：帕斯卡（帕、Pa）1Pa=1牛顿/米2（N／m2），工程上常用kPa，MPa。

O、mmHg等见P87，表3.适应常用：工程大气压kgf／cm2、mmH213.1.2压力传感器的种类机械式：液柱式、活塞式、弹性元件式；（结构简单，使用方便，价格低廉）电气式：压电式、压阻式、压磁式。

（动态性能好，灵敏度高，易于小型化，便于远传，目前正在进展）3.2 液柱式压力计原理：流体静力学原理，流体内某一点的静压力，由这一点的高度，流体的密度和外加压力决定。

应用：0.1Pa 以下的压力、差压和负压，也常作为校验低压和微压外表的标准仪器。

特点：简单，使用方便，精度较高；体积大，读数不便，不能远方测量，易损坏。

3.2.1 U 形管压力计 1）数学模型：设P 1—被测压力；P 2—参比压力（多为大气压），当P 1≠P 2时，液柱的高度差（h 1+h 2）：由流体静力学知：在连续同一均质液体中，同一高度上的静压力相等。

以A —A 面为基准高度，由压力平稳知：)h g(h )h -g(H P )h g(H P 21222111+++=++ρρρ展开整理得：)h )(h g()h -)(H g(P P 21121221+-+-+=ρρρρ这是普遍公式，给出了P 1与h 1，h 2的关系。

一样情形ρ1=ρ2则 P 1= P 2+ g(ρ-ρ1)(h 1+h2)如果ρ1<<ρ则P 1= P 2+ g ρ (h 1+h 2)2）结论：只要已知H ，ρ1，ρ2，ρ，P 2，则只需测出h 1，h 2即可求出被测压力P 1。

压力测量仪表的分类压力测量仪表是一种用来测量和监测压力的设备，广泛应用于工业、科研、医疗等领域。

根据其原理和用途的不同，压力测量仪表可以分为多个分类。

一、机械式压力测量仪表机械式压力测量仪表是一种使用机械原理来测量压力的仪表。

常见的机械式压力测量仪表包括压力表和压力计。

压力表通过弹簧或膜片的弯曲变形来显示压力值，适用于一般工业场合。

压力计则是利用液体的静压力来测量压力，常用于实验室和科研领域。

二、电子式压力测量仪表电子式压力测量仪表是一种利用电子技术来测量压力的仪表。

常见的电子式压力测量仪表包括压力传感器和数字压力计。

压力传感器是将压力转换为电信号的装置，通过测量电信号的变化来获取压力值。

数字压力计则是将电信号转换为数字显示，具有更高的精度和可靠性。

三、差压式压力测量仪表差压式压力测量仪表是一种通过测量两个压力之间的差值来获取压力值的仪表。

常见的差压式压力测量仪表包括差压变送器和差压计。

差压变送器通过测量两个压力传感器之间的差值来输出电信号，适用于需要远程传输信号的场合。

差压计则是利用液体或气体的静压力差来测量压力，常用于流体流量和液位的测量。

四、液位式压力测量仪表液位式压力测量仪表是一种利用液体的静压力来测量压力的仪表。

常见的液位式压力测量仪表包括液位计和液位变送器。

液位计通过液体的静压力来显示压力值，适用于液体介质的测量。

液位变送器则是将液位的静压力转换为电信号输出，适用于需要远程传输信号的场合。

五、气体浓度式压力测量仪表气体浓度式压力测量仪表是一种利用气体的浓度变化来测量压力的仪表。

常见的气体浓度式压力测量仪表包括气体浓度传感器和气体分析仪。

气体浓度传感器通过测量气体的浓度变化来判断压力值，适用于气体混合物的测量。

气体分析仪则是通过分析气体成分的变化来测量压力值，常用于环境监测和气体分析领域。

六、温度补偿式压力测量仪表温度补偿式压力测量仪表是一种通过补偿温度的影响来测量压力的仪表。

常见的温度补偿式压力测量仪表包括温度补偿压力传感器和温度补偿压力计。

4.2压力和压差测量在化工生产和实验过程中，操作压力是非常重要的参数。

例如在精馏、吸收等化工单元操作中需要测量塔顶、塔釜的压力，以便检测塔的操作是否正常；泵性能实验中泵的进出口压力的测量，对于了解泵的性能和安装是否正确都是必不可少的。

化工生产和实验中测量的压力范围很广，要求的准确度各不相同，而且还常常测量高温、低温、强腐蚀及易燃易爆介质的压力。

如果压力不符合要求，不仅会影响生产效率，降低产品质量，有时还会造成严重的生产事故。

此外，压力测量的意义还不局限于它自身，有些其他参数的测量，如物位、流量等往往是通过测量压力或压差来进行的，即测出了压力或压差，便可以确定物位或流量。

压力测量仪表很多，按照其转换原理的不同可分为液柱式压力计、弹性式压力计、电气式压力计等。

下面分类介绍各种常用测量仪表及方法。

4.2.1 液柱式压力计液柱式压力计是根据流体静力学原理，将被测压力转换成液柱高度进行测量的。

即可用于测量流体的压力，又可用于测量流体管道两点间的压力差。

按其结构形式的不同，有U型管压力计、倒U型管压力计、单管压力计、斜管压力计、微差压力计等，具体结构及特性见表4.2-1。

这类压力计结构简单，使用方便，但其精度受工作液的毛细管作用、密度及视差等因素的影响，测量范围较窄，一般用来测量较低压力、真空度或压力差。

4.2.2弹性式压力计弹性式压力计是利用各种形式的弹性元件，在被测介质压力的作用下，使弹性元件受压后产生弹性变形的原理而制成的测压仪表。

这种仪表具有结构简单、使用可靠、读数清晰、牢固可靠、价格低廉、测量范围宽以及有足够的精度等优点。

若增加附加装置，如记录机构、电气变换装置、控制元件等，则可以实现压力的记录、远传、信号报警、自动控制等，弹性式压力计可以用来测量几百帕到数千兆帕范围内的压力，因此在工业上是应用最为广泛的一种测压仪表。

弹性元件是一种简易可靠的测压敏感元件。

它不仅是弹性式压力计的测压元件，也经常用来作为气动单元组合仪表的基本组成元件。
