第二节 流体流动的基本方程式
第二节 流体流动的基本方程式化工厂中流体大多是沿密闭的管道流动，液体从低位流到高位或从低压流到高压，需要输送设备对液体提供能量；从高位槽向设备输送一定量的料液时，高位槽所需的安装高度等问题，都是在流体输送过程中经常遇到的。
要解决这些问题，必须找出流体在管内的流动规律。
反映流体流动规律的有连续性方程式与柏努利方程式。
1-2-1 流量与流速一、流量单位时间内流过管道任一截面的流体量称为流量。
若流体量用体积来计量，称为体积流量，以V s 表示，其单位为m 3/s ；若流体量用质量来计量，则称为质量流量，以w s 表示，其单位为kg/s 。
体积流量与质量流量的关系为：w s =V s ·ρ (1-16) 式中 ρ——流体的密度，kg/m 3。
二、流速单位时间内流体在流动方向上所流经的距离称为流速。
以u 表示，其单位为m/s 。
实验表明，流体流经管道任一截面上各点的流速沿管径而变化，即在管截面中心处为最大，越靠近管壁流速将越小，在管壁处的流速为零。
流体在管截面上的速度分布规律较为复杂，在工程计算中为简便起见，流体的流速通常指整个管截面上的平均流速，其表达式为： A V u s = （1-17）式中 A ——与流动方向相垂直的管道截面积，m 2。
流量与流速的关系为：w s =V s ρ=uA ρ （1-18） 由于气体的体积流量随温度和压强而变化，因而气体的流速亦随之而变。
因此采用质量流速就较为方便。
质量流速，单位时间内流体流过管路截面积的质量，以G 表示，其表达式为：ρρu A V A w G s s === （1-19）式中 G ——质量流速，亦称质量通量；kg/（m 2·s ）。
必须指出，任何一个平均值都不能全面代表一个物理量的分布。
式1-17所表示的平均流速在流量方面与实际的速度分布是等效的，但在其它方面则并不等效。
一般管道的截面均为圆形，若以d 表示管道内径，则 24d V u s π= 于是 uV d sπ4=（1-20） 流体输送管路的直径可根据流量及流速进行计算。
2-5管内流动阻力
23:21:03 2-5 流动阻力 （28） 18
实际流动中的阻力计算
分别计算下列情况下，流体流过φ 76×3mm、长10m的水平钢管 的能量损失、压头损失及压力损失。（1）密度为 910kg/m3、粘度 为72cP的油品，流速1.1m/s；（2）20℃的水，流速为2.2 m/s。 解：（1）油品：首先判断流体流动形态 du 0.07 910 1.1 Re 973 2000 3 72 10
0.3164 0.25 Re
1
其适用范围为Re＝5×103～105 。
考莱布鲁克（Colebrook）式
2 18.7 1.74 2 log d Re
此式适用于湍流区的光滑管与粗糙管直至完全湍流区。
23:21:03
1-5 流动阻力 （28）
14
管壁的绝对粗糙度和相对粗糙
进口 0.5
出口 1
u
23:21:03
1-5 流动阻力 （28）
22
流体流动系统中的局部阻力
当流体从管子直接排放到管外空间时，若截面取管出口内侧，则 表示流体并未离开管路，此时截面上仍有动能，系统的总能量损失不 包含出口阻力；若截面取管出口外侧，则表示流体已经离开管路，此 时截面上动能为零，而系统的总能量损失中应包含出口阻力。
阻力系数法：克服局部阻力所消耗的机械能，表示为动能的某一倍数
2 u h 'f 2
即
ζ 称为局部阻力系数，一般由实验测定。 常用管件及阀门的局部阻力系数见教材。
注意：当管截面突然扩大和突然缩小时，速度u均以小管中的速度计。
当流体自容器进入管内 进口 0.5 称为进口阻力系数；
出口 1 当流体自管子进入容器或从管子排放到管外空间， 称为出口阻力系数。
实际流动中的阻力计算
分别计算下列情况下，流体流过φ 76×3mm、长10m的水平钢管 的能量损失、压头损失及压力损失。（1）密度为 910kg/m3、粘度 为72cP的油品，流速1.1m/s；（2）20℃的水，流速为2.2 m/s。 解：（1）油品：首先判断流体流动形态 du 0.07 910 1.1 Re 973 2000 3 72 10
0.3164 0.25 Re
1
其适用范围为Re＝5×103～105 。
考莱布鲁克（Colebrook）式
2 18.7 1.74 2 log d Re
此式适用于湍流区的光滑管与粗糙管直至完全湍流区。
23:21:03
1-5 流动阻力 （28）
14
管壁的绝对粗糙度和相对粗糙
进口 0.5
出口 1
u
23:21:03
1-5 流动阻力 （28）
22
流体流动系统中的局部阻力
当流体从管子直接排放到管外空间时，若截面取管出口内侧，则 表示流体并未离开管路，此时截面上仍有动能，系统的总能量损失不 包含出口阻力；若截面取管出口外侧，则表示流体已经离开管路，此 时截面上动能为零，而系统的总能量损失中应包含出口阻力。
阻力系数法：克服局部阻力所消耗的机械能，表示为动能的某一倍数
2 u h 'f 2
即
ζ 称为局部阻力系数，一般由实验测定。 常用管件及阀门的局部阻力系数见教材。
注意：当管截面突然扩大和突然缩小时，速度u均以小管中的速度计。
当流体自容器进入管内 进口 0.5 称为进口阻力系数；
出口 1 当流体自管子进入容器或从管子排放到管外空间， 称为出口阻力系数。

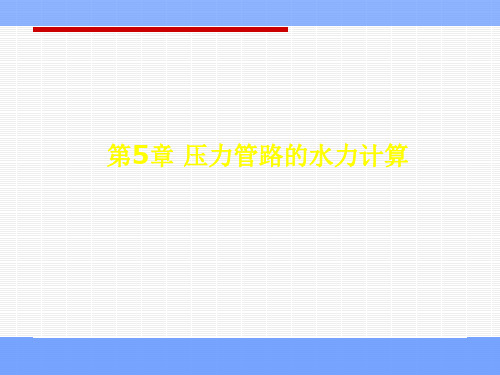

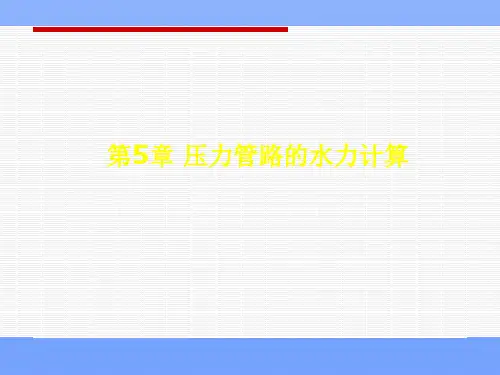

压力管路的水力计算
第5章 压力管路的水力计算
引言
• 压力管路：在一定压差下，液流充满全管的流动管路。 • 压力管路按照管路结构可以分为：
– 简单管路：等径无分支管路 – 复杂管路：串联、并联、分支及管网等 • 压力管路按照能量比例大小分为：长管和短管
压力管路的水力计算
2
• 长管：长输管线输送距离比较远，两端压差比较大，局部阻力和流速
–
V′
Re Vd
校核流态
验证假设：
– 如由 Q ′及Re ′得出的流态和假设流态一致，则 Q ′为所求Q；
– 如由 Q ′及Re ′得出的流态和假设流态不一致，则重新假设流态 ，重复计算。
压力管路的水力计算
14
• 试算法：
设定Q1，解得hf1。判断：若hf1 >hf，则减小流量，取Q2 <Q1，重新计
压力管路的水力计算
26
5). 在已建成的长输管线上改设串联变径管或并联副管以翻越高点。
O A B
H
C
串联变径或加副管后，Q（不变），OA段hfO-A（不变）；主管AB段 经过变径管或加副管， d（↑），v （↓），hfA-B（↓） 。在所需压头不 大的情况下，采用此办法可使管线内液体具有翻阅高点的水头。
即：β＝ 4.15，m＝1
– 紊流流态——水力光滑区：
0.3164 R e0.25
h f 0 .0 2 4 6 Q 1 .d 7 5 4 .7 0 5 .2 5 L 0 .0 2 4 6 Q 2 d 0 .5 2 5 0 .2 0 5 .2 5 L
即：β＝ 0.0246，m＝0.25
压力管路的水力计算
水头所占能量比例较小。和沿程水头损失相比，流速水头和局部水头
损失可以忽略的管路称为长管。有时近似取 hj (5%~10% )hf。
引言
• 压力管路：在一定压差下，液流充满全管的流动管路。 • 压力管路按照管路结构可以分为：
– 简单管路：等径无分支管路 – 复杂管路：串联、并联、分支及管网等 • 压力管路按照能量比例大小分为：长管和短管
压力管路的水力计算
2
• 长管：长输管线输送距离比较远，两端压差比较大，局部阻力和流速
–
V′
Re Vd
校核流态
验证假设：
– 如由 Q ′及Re ′得出的流态和假设流态一致，则 Q ′为所求Q；
– 如由 Q ′及Re ′得出的流态和假设流态不一致，则重新假设流态 ，重复计算。
压力管路的水力计算
14
• 试算法：
设定Q1，解得hf1。判断：若hf1 >hf，则减小流量，取Q2 <Q1，重新计
压力管路的水力计算
26
5). 在已建成的长输管线上改设串联变径管或并联副管以翻越高点。
O A B
H
C
串联变径或加副管后，Q（不变），OA段hfO-A（不变）；主管AB段 经过变径管或加副管， d（↑），v （↓），hfA-B（↓） 。在所需压头不 大的情况下，采用此办法可使管线内液体具有翻阅高点的水头。
即：β＝ 4.15，m＝1
– 紊流流态——水力光滑区：
0.3164 R e0.25
h f 0 .0 2 4 6 Q 1 .d 7 5 4 .7 0 5 .2 5 L 0 .0 2 4 6 Q 2 d 0 .5 2 5 0 .2 0 5 .2 5 L
即：β＝ 0.0246，m＝0.25
压力管路的水力计算
水头所占能量比例较小。和沿程水头损失相比，流速水头和局部水头
损失可以忽略的管路称为长管。有时近似取 hj (5%~10% )hf。
第一章 流体流动
气体密度 一般温度不太低，压强不太高时气体可按理想气 体考虑，所以理想气体密度可由理想气体状态方程 导出： T0 p M pM m
v
RT
0
Tp 0
0 22.4 ，kg / m
3
混合气体密度
ρm= ρ1y1+ ρ2y2+ …+ ρnyn
MT0 p 22.4Tp 0
式 y1、y2……yn——气体混合物各组分的体积分数 ρ1、 ρ2、…、 ρn—气体混合物中各组分的密度，kg/m3; ρm——气体混合物的平均密度，kg/m3；
2.2 流体静力学基本方程的应用
1、压力的测量 (1) U型管压差计 构造： U型玻璃管内盛指示液A 指示液：指示液A(蓝色)与被测液B(白)互不相溶，且ρA＞ρB 原理：图中a、b两点在相连通的同一静止流体内，并且在 同一水平面上，故a、b两点静压力相等，pa=pb。 对a、b两点分别由静力学基本方程，可得 pa= p1+ρB· g(Z+R) pb= p2+ρB· gZ+ρAgR
三、流体的研究方法
连续介质假说：流体由无数个连续的质点组
成。﹠质点的运动过程是连 续的 质点：由许多个分子组成的微团，其尺寸比 容器小的多，比分子自由程大的多。 （宏观尺寸非常小，微观尺寸又足够大）
四、流体的物理性质
◆密度ρ 单位体积流体的质量，称为流体的密度，其表 m 达式为
V
式中 ρ——流体的密度，kg/m3; m——流体的质量，kg; V——流体的体积，m3。 流体的密度除取决于自身的物性外，还与其温 度和压力有关。液体的密度随压力变化很小，可 忽略不计，但随温度稍有改变；气体的密度随温 度和压力变化较大。
pA=p0+ ρgz pB=p0+ ρi gR 又∵ pA=pB

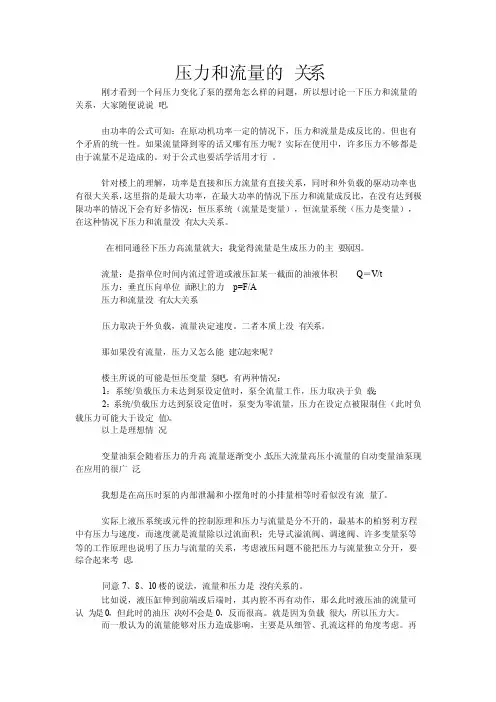

压力和流量的关系（2）
压力和流量的关系刚才看到一个问压力变化了泵的摆角怎么样的问题，所以想讨论一下压力和流量的关系，大家随便说说吧。
由功率的公式可知：在原动机功率一定的情况下，压力和流量是成反比的。
但也有个矛盾的统一性。
如果流量降到零的话又哪有压力呢？实际在使用中，许多压力不够都是由于流量不足造成的。
对于公式也要活学活用才行。
针对楼上的理解，功率是直接和压力流量有直接关系，同时和外负载的驱动功率也有很大关系，这里指的是最大功率，在最大功率的情况下压力和流量成反比，在没有达到极限功率的情况下会有好多情况：恒压系统（流量是变量），恒流量系统（压力是变量），在这种情况下压力和流量没有太大关系。
在相同通径下压力高流量就大；我觉得流量是生成压力的主要原因。
流量：是指单位时间内流过管道或液压缸某一截面的油液体积Q＝V/t压力：垂直压向单位面积上的力p=F/A压力和流量没有太大关系压力取决于外负载，流量决定速度。
二者本质上没有关系。
那如果没有流量，压力又怎么能建立起来呢？楼主所说的可能是恒压变量泵吧，有两种情况：1：系统/负载压力未达到泵设定值时，泵全流量工作，压力取决于负载；2：系统/负载压力达到泵设定值时，泵变为零流量，压力在设定点被限制住（此时负载压力可能大于设定值）。
以上是理想情况变量油泵会随着压力的升高,流量逐渐变小,低压大流量高压小流量的自动变量油泵现在应用的很广泛.我想是在高压时泵的内部泄漏和小摆角时的小排量相等时看似没有流量了。
实际上液压系统或元件的控制原理和压力与流量是分不开的，最基本的柏努利方程中有压力与速度，而速度就是流量除以过流面积；先导式溢流阀、调速阀、许多变量泵等等的工作原理也说明了压力与流量的关系，考虑液压问题不能把压力与流量独立分开，要综合起来考虑。
管路压力损失公式
管路压力损失公式管路压力损失公式是在管道流动设计中，用来计算管路中流体的压力损失的一种公式。
它可以帮助设计者对流体流动有一个更深入、更准确的了解，让设计者在任何具体的情况下都能够有效地利用管路来达到流体流动的最佳效果。
管路的压力损失公式有多种不同的形式，其中最经典的是法拉第定律。
法拉第定律是绝热流体在无重力作用下，在管路中流过时受到的压力损失，公式为：H = f*(L/D)*V/2g其中：H 为管路压力损失，f 为管路通阻系数，L 为管路长度，D 为管路内径，V 为管路平均流速，g 为重力加速度。
法拉第定律表明，管路压力损失主要取决于管路长度和管路内流体流速，即流体在管路中会受到的压力损失主要取决于管路的长度以及管路内的流体流速。
如果流体在管道中流动，出于安全考虑，压力损失不能过大，一般情况下，流体压力损失一般不能超过10kPa，否则就会影响流体的安全。
因此，在设计管路的时候，需要注意控制压力损失，同时还要考虑管路内流体的流速，避免压力损失过大。
管路压力损失的计算包括多种因素，最重要的因素是管路中夹杂在流体中的气泡。
这种气泡会使管路内的流速降低，从而大大增加管路压力损失。
因此，在设计管道时，必须考虑管路中气泡的数量、大小、位置以及管路外部气压等因素，以免增加管路压力损失。
物理上可以认为，管路压力损失主要取决于流体在流动过程中的阻力。
为了减少流体的压力损失，必须减少流体流动过程中的阻力，从而提高流体流动的效率。
具体来说，可以采取一些措施来降低流体阻力，如改变流体流动方向、改变管路管径、降低流体流速等。
管路压力损失公式可以帮助设计者更好地理解流体流动的特性，从而设计出更有效的管路系统。
此外，该公式还可以用于计算不同管路系统中流体流动的压力损失，并计算出压力损失最小的管路系统，从而提高流体流动的效率。
总的来说，管路压力损失公式是一个重要的工具，在流体流动设计中有着重要的作用。
它可以准确地衡量管路中流体流动时受到的压力损失，从而帮助设计者设计出更有效的管路系统。
新版化工原理习题答案(01)第一章 流体流动
第一章 流体流动流体的重要性质1．某气柜的容积为6 000 m 3，若气柜内的表压力为 kPa ，温度为40 ℃。
已知各组分气体的体积分数为：H 2 40%、 N 2 20%、CO 32%、CO 2 7%、CH 4 1%，大气压力为 kPa ，试计算气柜满载时各组分的质量。
解：气柜满载时各气体的总摩尔数()mol 4.246245mol 313314.860000.10005.53.101t =⨯⨯⨯+==RT pV n 各组分的质量：kg 197kg 24.246245%40%4022H t H =⨯⨯=⨯=M n m kg 97.1378kg 284.246245%20%2022N t N =⨯⨯=⨯=M n mkg 36.2206kg 284.246245%32%32CO t CO =⨯⨯=⨯=M n m kg 44.758kg 444.246245%7%722CO t CO =⨯⨯=⨯=M n m kg 4.39kg 164.246245%1%144CH t CH =⨯⨯=⨯=M n m2．若将密度为830 kg/ m 3的油与密度为710 kg/ m 3的油各60 kg 混在一起，试求混合油的密度。
设混合油为理想溶液。
解： ()kg 120kg 606021t =+=+=m m m331221121t m 157.0m 7106083060=⎪⎪⎭⎫ ⎝⎛+=+=+=ρρm m V V V 33t t m m kg 33.764m kg 157.0120===V m ρ 流体静力学3．已知甲地区的平均大气压力为 kPa ，乙地区的平均大气压力为 kPa ，在甲地区的某真空设备上装有一个真空表，其读数为20 kPa 。
若改在乙地区操作，真空表的读数为多少才能维持该设备的的绝对压力与甲地区操作时相同 解：（1）设备内绝对压力绝压=大气压-真空度= ()kPa 3.65Pa 1020103.8533=⨯-⨯ （2）真空表读数真空度=大气压-绝压=()kPa 03.36Pa 103.651033.10133=⨯-⨯4．某储油罐中盛有密度为960 kg/m 3的重油（如附图所示），油面最高时离罐底9.5 m ，油面上方与大气相通。
液压系统的压力冲击现象及处理措施
液压系统中出现液压冲击的原因1、管路中阀口突然关闭当阀门开启时设管路中压力恒定不变，若阀门突然关死，则管路中流体立即停止运动，此时油液流动的动能将转化为油液的挤压能,从而使压力急剧升高,造成液压冲击。
即产生完全液压冲击。
液压冲击的实质主要是，管路中流体因突然停止流动而导致其动能向压能的瞬间转变。
（2）高速运动的部件突然被制动高速运动的工作部件的惯性力也会引起系统中的压力冲击,例如油缸部件要换向时,换向阀迅速关闭油缸原来的排油管路,这时油液不再排出,但活塞由于惯性作用仍在运动从而引起压力急剧上升造成压力冲击。
液压缸活塞在行程中途或缸端突然停止或反向，主换向阀换向过快，均会产生液压冲击。
（3）某些元件动作不够灵敏如系统压力突然升高，但溢流阀反应迟钝，不能迅速打开时便会产生压力超高现象。
液压冲击的危害1)冲击压力可高达正常工作压力的3~4倍，使液压系统中的元件、管道、仪表等遭到破坏；2)液压冲击使压力继电器误发信号，干扰液压系统的正常工作，影响液压系统的工作稳定性和可靠性；3)液压冲击引起震动和噪声、连接件松动，造成漏油、压力阀调节压力改变。
2液压冲击产生的原因1)管路内阀口快速关闭如图1所示，在管路A的入口端装有蓄能器，出口端B装有快速换向阀。
当换向阀处于打开状态(图示位置)时，管中的流速为V0，压力为P0。
若阀口B突然关闭，管路内就会产生液压冲击。
直接冲击(完全冲击)时(t<T)，管内冲击压力最大升值ΔP为ΔP=ρCΔV=ρL/(tV0)间接冲击（非完全冲击）时(t>T)，管内冲击压力最大升值为ΔP=ρCΔVT/t=ρC(V0-V1)T/t式中:t——换向时间，即关闭或开启液流通道的时间;T=2L/c——当管长为L时，冲击波往返所需时间;ρ——液体密度;ΔV——阀口关闭前后，液流流速之差;C——管内冲击波在管中的传播速度，且。
化工原理——流体流动
第一章 流体流动知识目标:本章要求熟悉流体主要物性(密度， 黏度)数据的求取及影响因素， 压强的定义、表示方法、单位及单位换算，连续性和稳定性的概念，管内流体速度分布，流体的流动类型， 雷诺准数及其计算。
理解流体在管内流动时产生阻力损失的原因，测速管、孔板流量计、转子流量计的基本结构， 测量原理及使用要求。
掌握静力学方程， 连续性方程，柏努利方程， 管路阻力计算公式，简单管路的计算方法。
了解湍流时的流速分布， 复杂管路计算。
能力目标:通过对本章的学习，学会能应用静力学原理和动力学原理处理工程过程的设计型计算和操作型计算。
气体和液体通称为流体，原来是固体的物料，有时也可以做成溶液以便于输送或处理。
流体具有流动性，其形状随容器的形状而变化，一般将液体视为不可压缩性流体，与此相反，气体的压缩性很强，受热时体积膨胀很大，因此将气体视为可压缩的流体。
流体流动是化工生产过程中是普遍的现象，研究流体流动的目的是要能解决以下几个工程问题：（1）流体的输送、输送管路的设计与所需功率的计算、输送设备的选型与操作；2）流速、流量的计算，系统中的压强或压强差的测量，设备液位及液封高度的确定；（3）根据流体流动规律减少输送能耗，强化化工设备中传热、传质过程等。
工程上研究流体流动的方法是：只研究流体的宏观运动，不考虑流体分子间的微观运动，也就是说，将流体视为有许多分子组成的“微团”，又把“微团”称作质点，质点的大小与它所处的空间相比是微不足道的，但比分子运动的自由程度要大得多。
在流体的内部各个质点相互紧挨着，他们之间没有任何空隙而成为连续体。
因此将流体视为有无数质点组成的其间无任何空隙的连续介质，即所谓的连续性假定。
第一节 流体静力学流体静力学是研究流体在外力作用下处于静止或相对静止状态下的规律，本节讨论静止流体在重力场中内部的压力变化规律，在讨论此规律之前，先对与此有关的物理量做些说明。
一、密度单位体积流体所具有的质量称为流体的密度，其表示式为mv ρ=（1－1）式中： m —— 流体的质量，kg ； v —— 流体的体积，m 3。

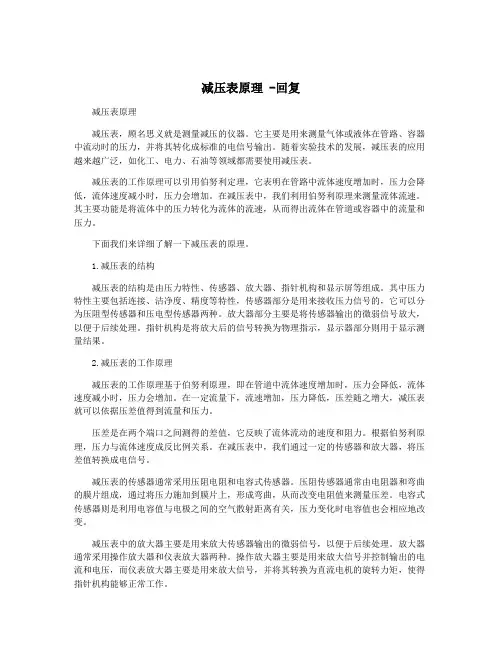

减压表原理 -回复
减压表原理 -回复减压表原理减压表，顾名思义就是测量减压的仪器。
它主要是用来测量气体或液体在管路、容器中流动时的压力，并将其转化成标准的电信号输出。
随着实验技术的发展，减压表的应用越来越广泛，如化工、电力、石油等领域都需要使用减压表。
减压表的工作原理可以引用伯努利定理，它表明在管路中流体速度增加时，压力会降低，流体速度减小时，压力会增加。
在减压表中，我们利用伯努利原理来测量流体流速。
其主要功能是将流体中的压力转化为流体的流速，从而得出流体在管道或容器中的流量和压力。
下面我们来详细了解一下减压表的原理。
1.减压表的结构减压表的结构是由压力特性、传感器、放大器、指针机构和显示屏等组成。
其中压力特性主要包括连接、洁净度、精度等特性，传感器部分是用来接收压力信号的，它可以分为压阻型传感器和压电型传感器两种。
放大器部分主要是将传感器输出的微弱信号放大，以便于后续处理。
指针机构是将放大后的信号转换为物理指示，显示器部分则用于显示测量结果。
2.减压表的工作原理减压表的工作原理基于伯努利原理，即在管道中流体速度增加时，压力会降低，流体速度减小时，压力会增加。
在一定流量下，流速增加，压力降低，压差随之增大，减压表就可以依据压差值得到流量和压力。
压差是在两个端口之间测得的差值，它反映了流体流动的速度和阻力。
根据伯努利原理，压力与流体速度成反比例关系。
在减压表中，我们通过一定的传感器和放大器，将压差值转换成电信号。
减压表的传感器通常采用压阻电阻和电容式传感器。
压阻传感器通常由电阻器和弯曲的膜片组成，通过将压力施加到膜片上，形成弯曲，从而改变电阻值来测量压差。
电容式传感器则是利用电容值与电极之间的空气散射距离有关，压力变化时电容值也会相应地改变。
减压表中的放大器主要是用来放大传感器输出的微弱信号，以便于后续处理。
放大器通常采用操作放大器和仪表放大器两种。
操作放大器主要是用来放大信号并控制输出的电流和电压，而仪表放大器主要是用来放大信号，并将其转换为直流电机的旋转力矩，使得指针机构能够正常工作。
