将CASS导出的权利人名称导入城镇地籍数据库

Cass数据转mapgis平台处理流程介绍Cass（常用地图数据分级系统）是由国家测绘地理信息局制定的一种常用地图数据规范。

而mapgis平台是一款功能强大的地理信息系统软件，广泛应用于各类地理信息数据的管理、处理和分析等工作中。

本文将介绍如何将Cass数据转换为mapgis平台可处理的数据，以实现对Cass数据的有效利用。

数据准备在进行Cass数据转换之前，需要先准备好相应的数据文件。

通常，Cass数据由地理信息局或其他相关机构提供。

确保数据文件完整且无损坏。

数据格式转换对于Cass数据，常见的格式为SHP格式（即shapefile格式），而mapgis平台最常用的格式为MIF/MID格式。

因此，我们首先需要将Cass数据从SHP格式转换为MIF/MID格式。

1.打开mapgis平台，选择“文件”菜单，点击“打开”选项，选择Cass数据的SHP文件。

2.在打开的地图窗口中，选择“转换”菜单，点击“转换为MIF/MID文件”选项。

3.在弹出的对话框中，选择输出文件的保存位置和文件名，并点击“确定”按钮。

经过以上步骤，我们将得到一个MIF和一个MID文件，即mapgis平台可处理的Cass数据格式。

数据导入转换完成后，我们需要将转换得到的MIF/MID文件导入到mapgis平台中，以便后续的处理。

1.打开mapgis平台，选择“文件”菜单，点击“打开”选项，选择转换得到的MIF文件。

2.在打开的地图窗口中，选择“导入”菜单，点击“导入MID属性”选项。

3.在弹出的对话框中，选择对应的MID文件，并点击“确定”按钮。

完成以上步骤后，我们成功将Cass数据导入到mapgis平台中，并可以对其进行进一步的处理。

数据处理mapgis平台提供了丰富的工具和功能，可以对导入的Cass数据进行各种处理和分析。

以下是一些常见的操作：1.数据编辑：可以对Cass数据进行编辑，包括新增、删除和修改要素等操作。

2.空间分析：可以对Cass数据进行空间分析，比如缓冲区分析、空间叠加分析等。

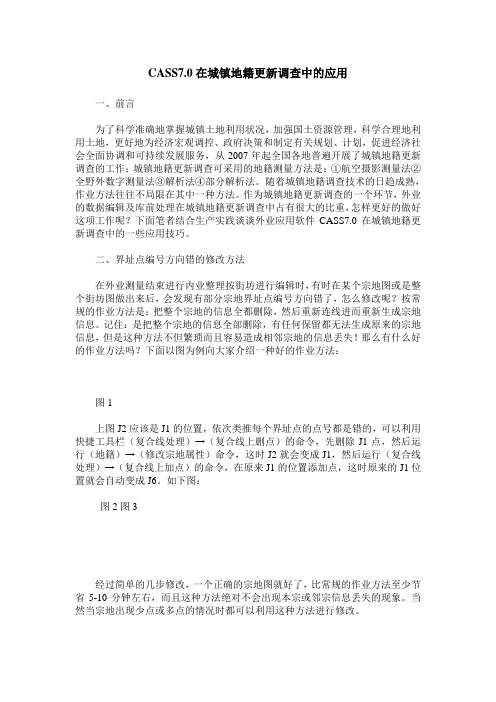

CASS7.0在城镇地籍更新调查中的应用一、前言为了科学准确地掌握城镇土地利用状况，加强国土资源管理，科学合理地利用土地，更好地为经济宏观调控、政府决策和制定有关规划、计划，促进经济社会全面协调和可持续发展服务，从2007年起全国各地普遍开展了城镇地籍更新调查的工作；城镇地籍更新调查可采用的地籍测量方法是：①航空摄影测量法②全野外数字测量法③解析法④部分解析法。

随着城镇地籍调查技术的日趋成熟，作业方法往往不局限在其中一种方法。

作为城镇地籍更新调查的一个环节，外业的数据编辑及库前处理在城镇地籍更新调查中占有很大的比重，怎样更好的做好这项工作呢？下面笔者结合生产实践谈谈外业应用软件CASS7.0在城镇地籍更新调查中的一些应用技巧。

二、界址点编号方向错的修改方法在外业测量结束进行内业整理按街坊进行编辑时，有时在某个宗地图或是整个街坊图做出来后，会发现有部分宗地界址点编号方向错了，怎么修改呢？按常规的作业方法是：把整个宗地的信息全都删除，然后重新连线进而重新生成宗地信息。

记住：是把整个宗地的信息全部删除，有任何保留都无法生成原来的宗地信息，但是这种方法不但繁琐而且容易造成相邻宗地的信息丢失！那么有什么好的作业方法吗？下面以图为例向大家介绍一种好的作业方法：图1上图J2应该是J1的位置，依次类推每个界址点的点号都是错的，可以利用快捷工具栏（复合线处理）→（复合线上删点）的命令，先删除J1点，然后运行（地籍）→（修改宗地属性）命令，这时J2就会变成J1，然后运行（复合线处理）→（复合线上加点）的命令，在原来J1的位置添加点，这时原来的J1位置就会自动变成J6。

如下图：图2图3经过简单的几步修改，一个正确的宗地图就好了，比常规的作业方法至少节省5-10分钟左右，而且这种方法绝对不会出现本宗或邻宗信息丢失的现象。

当然当宗地出现少点或多点的情况时都可以利用这种方法进行修改。

图4三、建筑物注记重构命令的使用在宗地图的编绘前期首先要修改和检查建筑物的结构属性，遇到整版面的宗地图或街坊图都是建筑物的情况下，修改起来的确是一件很繁琐的事情，不仅费工费时还容易出现差、错、漏的现象，怎样才能节省时间又快又好的做好它呢？传统的作业方法就是利用CASS菜单里的（地籍）→（设置结构和层数）这个命令来一个一个的点击修改，但是如果我们学会使用（地籍）→（建筑物注记重构）这个命令，就会带来事半功倍的效果!下面依图举例说明：图5例如上（图5）的建筑物比较多，要是一个个的点击查看修改，肯定比较繁琐，其实如果有很多房屋结构是正确的就不用重复点击了，我们就利用（房屋结构重构）这个命令，一下查看完，然后在从中找出错误的修改就可以了！运行命令后图形显示如下：图6我们为了更清楚的查看和修改建筑物结构也可以特别定义一下文字的显示颜色。

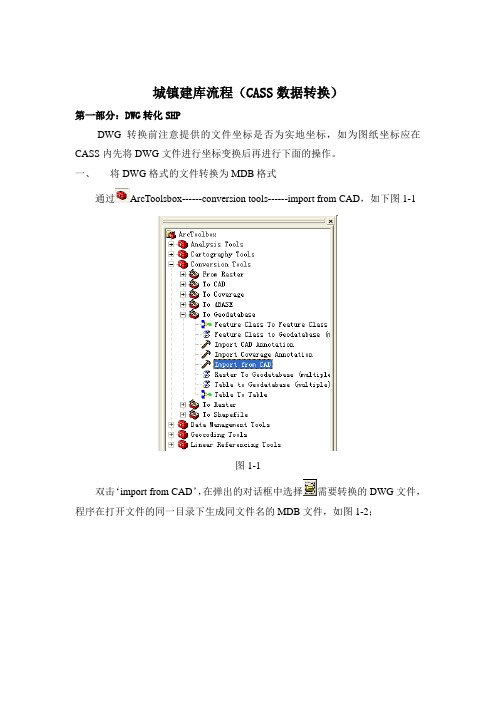

城镇建库流程（CASS数据转换）第一部分：DWG转化SHPDWG转换前注意提供的文件坐标是否为实地坐标，如为图纸坐标应在CASS内先将DWG文件进行坐标变换后再进行下面的操作。

一、将DWG格式的文件转换为MDB格式通过ArcToolsbox------conversion tools------import from CAD，如下图1-1图1-1双击‘import from CAD’，在弹出的对话框中选择需要转换的DWG文件，程序在打开文件的同一目录下生成同文件名的MDB文件，如图1-2；二、将MDB文件转换为SHP文件1、读出MDB的图形及属性表：通过Arcmap的加载，选择生成的MDB文件，如下图1-3图1-3双击‘珠宝屯村2000_ImportCAD.mdb’文件，出现下图的几个图层，CADStaging 表示图形，其它的几个表为属性表，如下图1-4图1-4属性表只需共同选择‘Entity’、‘XtrProp’两个表后点击ADD打开，如图1-5，再次点击加载后，再次双击图形‘CADStaging’选择‘area’、‘line’、‘point’三层，如图1-6；图1-5图1-6图形和属性加载后，在左边的目录树上可以看到相应的五层数据，如图1-7图1-72、将属性内容挂到相应的点、线、面的图形上；选择‘Point’层上点击右键，选择选择后，弹出如下对话框，选择‘Joins & Relates’，点击‘ADD’，如下图1-8图1-8在弹出的1-9对话框中，将的钩去掉，再将1：EntID、2：XtrProp、3：EntID选择相应字段，如下图1-9，点击‘OK’图1-9再次点击图1-8，将的钩去掉，再将1：Point.EntID、2：Entity、3：EntID选择相应字段，如下图1-10，点击‘OK’图1-10此时‘Point’点图层内加载了此两层‘Entity’、‘XtrProp’的属性信息，如图1-11；图1-11其‘Line’、‘Area’的属性挂也如同‘Point’挂属性操作方式一致。

不动产权籍调查与数据库建设不动产权籍调查主要包括宗地信息、宗海信息、房屋等建筑物、构筑物信息、森林信息等。

通过不动产权籍调查，要形成权属清楚、界址清晰、面积准确的调查成果，为不动产登记提供支撑。

标签：不动产登记；权籍调查在不动产统一登记工作中，需要对不动产权籍进行调查，一是为登记工作的进行提供数据依据，二是保证登记信息的准确性、完整性。

不动产权籍登记具有法律上的效力，是对不动产权利的有效保障，同时也可以更好地解决权利纠纷。

可见，不动产调查工作的进行具有很大的意义。

在具体的实践中，对不动产权籍调查也提出了更高的要求，调查内容必须详细、准确，为统一登记工作提供更为有利的条件。

1、权籍调查的基本概念权籍调查是指以宗地、宗海为单位，查清宗地、宗海及其房屋、林木等定着物组成的不动产单元状况，包括宗地信息、宗海信息、房屋（建、构筑物）信息、森林和林木信息等。

不动产是指依自然性质或法律规定不可移动的财产，如土地、房屋、探矿权、采矿权等土地定着物。

不动产权籍调查包括不动产权属调查和不动产测量。

简单的说需登记发证的房屋、土地属于谁，它坐落在什么地方。

不动产权籍调查是不动产登记的基础工作，权籍调查成果资料经不动产登记后，具有法律效力。

但不是所有的不动产权籍调查都是需要登记的，除需要登记的权籍调查外，还涉及其他部分、用途的权籍调查。

2、不动产登记权籍调查类型1）涉及新征土地的，根据供地方式的不同，分为两类，（1）通过公开招拍挂、协议出让方式取得的土地，根据政府国土部门出具的国有土地使用权出让合同办理权籍调查，此权籍调查成果移交不动产登记中心办理不动产权证书。

（2）通过划拨方式取得的土地，根据政府国土部门出具的国有建设用地划拨决定书和县级以上人民政府的批准用地批文办理权籍调查，此权籍调查成果移交不动产登记中心办理不动产权证书。

2）涉及已有国有建设用地的，根据宗地权属是否发生变化分为两类。

（1）宗地权属未发生变化的，该类不动产登记权籍调查分为五类：①划拨补办出让的，根据政府国土部门签订的国有土地使用权出让合同办理不动产登记权籍调查；②参照上述出让合同变更前置权籍调查，因宗地界线、面积、用途发生变化的，政府国土部门依据前置权籍调查出具的国有土地使用权出让合同变更协议，办理不动产登记权籍调查；③参照上述竣工验收前置权籍调查，宗地内房屋修建完成后，房地关联，政府国土部门依据前置权籍调查出具建设工程并联竣工核验验收意见、房管局备案的《产权面积》测绘报告以及竣工验收备案表（房屋建筑工程），办理不动产登记权籍调查；④因土地使用权利人名称、土地坐落发生变化的，提交工商的企业名称变更核准通知书、公安部门出具的土地坐落变更的证明文件，办理不动产登记权籍调查；⑤因不动产权证书遗失的，提交当地报纸刊登的《遗失公告》和政府国土档案窗口提取的不动产权证书复印件或原发证的权籍调查资料复印件，办理不动产登记权籍调查；（2）宗地权属发生变化的，该类不动产登记权籍调查参照上述转让前置权籍调查，政府部门根据前置权籍调查出具的国有土地建设用地交易审查意见表、作价出资（入股）批准文件等，办理不动产登记权籍调查。

精心整理城镇建库流程（CASS数据转换）第一部分：DWG转化SHPDWG转换前注意提供的文件坐标是否为实地坐标，如为图纸坐标应在CASS内先将DWG文件进行坐标变换后再进行下面的操作。

一、将DWG格式的文件转换为MDB格式通过ArcToolsbox------conversiontools------importfromCAD，如下图1-1图1-1二、1、读出，选择生成的2、将属性内容挂到相应的点、线、面的图形上；选择‘Point’层上点击右键，选择选择后，弹出如下对话框，选择‘Joins&Relates’，点击‘ADD’，如下图1-8图1-8在弹出的1-9对话框中，将的钩去掉，再将1：EntID、2：XtrProp、3：EntID选择相应字段，如下图1-9，点击‘OK’图1-9再次点击图1-8，将的钩去掉，再将1：Point.EntID、2：Entity、3：EntID选择相应字段，如下图1-10，点击‘OK’图1-10此时‘Point’点图层内加载了此两层‘Entity’、‘XtrProp’的属性信息，如图1-11；图1-11其‘Line’、‘Area’的属性挂也如同‘Point’挂属性操作方式一致。

只是在挂‘XtrProp’字段时如图三、点击‘Line’、‘Area’一、SHP在由于CASS数据转换成SHP时，会出现一些冗余数据。

如界址点会转换成面层的圆圈，线层的圆圈，还有一个点。

还有部分是我们tools中是符号显示，如下图，多余线即可删除。

处理时要注意有属性的图块。

可以利用批量赋属性到对应的地方。

此外还有少量模板没有对应的层，我们可以自己编写模板使之对应。

编写模板方法有两种（1）数据维护数据分层维护转换分层模板编辑出现如下对话框，读入CAD自动转换南方CASS模板.txt点击新增，然后按照对应关系编写模板。

各个字段的意思如下：类型:CAD中某个地物的类型CAD符号代码:在CAD中符号的值，转入SHP时的SOUTH_XDSt里的值苍穹符号代码:转换到我们的符号代码苍穹符号代码字段:符号代码填的字段苍穹层名:转换到我们的层属性对应值:需要转换的属性,用下列方式CAD中（21.”，（2）若图块不是多余，而是模板中没有相应对应，则添加模板，再次转换。

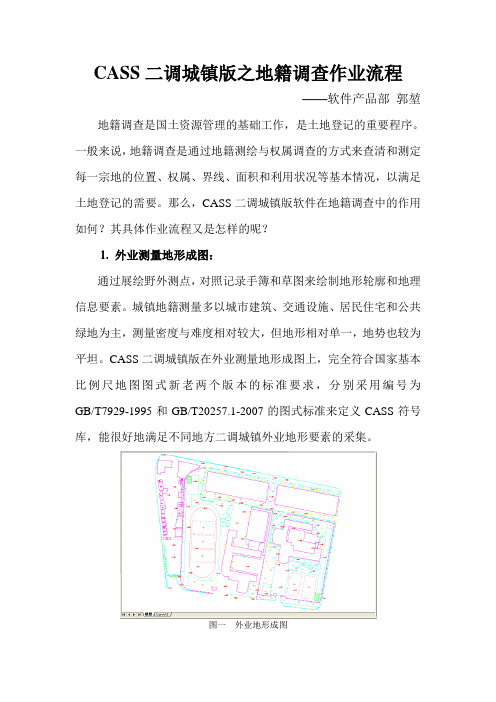

CASS二调城镇版之地籍调查作业流程——软件产品部郭堃地籍调查是国土资源管理的基础工作，是土地登记的重要程序。

一般来说，地籍调查是通过地籍测绘与权属调查的方式来查清和测定每一宗地的位置、权属、界线、面积和利用状况等基本情况，以满足土地登记的需要。

那么，CASS二调城镇版软件在地籍调查中的作用如何？其具体作业流程又是怎样的呢？1.外业测量地形成图：通过展绘野外测点，对照记录手簿和草图来绘制地形轮廓和地理信息要素。

城镇地籍测量多以城市建筑、交通设施、居民住宅和公共绿地为主，测量密度与难度相对较大，但地形相对单一，地势也较为平坦。

CASS二调城镇版在外业测量地形成图上，完全符合国家基本比例尺地图图式新老两个版本的标准要求，分别采用编号为GB/T7929-1995和GB/T20257.1-2007的图式标准来定义CASS符号库，能很好地满足不同地方二调城镇外业地形要素的采集。

图一外业地形成图2.根据权属调查绘制宗地：土地和房屋的权属调查是城镇地籍调查的重要组成部分，需要大量人员进行实地调查、取证采集和信息录入等工作，形成每一块“地籍单位”的权属档案。

然后根据档案中相关数据信息在外业地形图上“圈定”每一块地籍单位的范围，这一过程即绘制宗地。

CASS二调城镇版的地籍菜单丰富、功能强大，能够简单方便地进行权属界线的绘制、界址点的处理、宗地的合并与分割以及房屋或宗地属性的修改等。

图二绘制宗地3.详细的宗地信息录入：绘制好宗地后，需要对每一块宗地进行“登记造册”，也就是将详细的权属调查信息录入到宗地属性中，真正做到图属结合，以便于图形的管理和属性的调用。

CASS二调城镇版地籍菜单下的修改宗地属性功能项目齐全，提供了权利人、权属来源证明、申请登记、权属调查、权属审批、注册登记、他项权利登记等宗地属性附表，确保录入宗地信息时详尽完整。

图三修改宗地属性4.数据质量的检查：图形绘制完成、属性录入结束后，需要对所有数据的质量进行检查，以达到符合二调数据入库标准的要求。

CASS在城镇地籍数据库建设中的应用摘要：地籍要素的采集及数据整合在数据库建设工作中十分重要，本文对地籍要素的采集、利用CASS进行地籍要素数据的编辑处理及地籍数据的分层、整合，CASS数据转换的具体方法进行了阐述。

关键词：海量地籍数据；CASS；ARC/INFO；地籍要素；数据转换；数据库引言为了实现地籍管理工作的自动化和对海量地籍数据的处理，2007年5月宽甸满族自治县国土资源局建立了城镇地籍管理信息系统。

该项目利用CASS成图软件测绘地籍要素图，利用ABC/INFO平台建立城镇地籍信息数据库。

通过一年时间完成了该项目10.46km2的测绘及建库工作，达到了理想效果。

下面就如何利用CASS成图软件编辑地籍要素图，并将dwg格式的图形文件转换为数据建设所需要的数据文件的具体作业方法进行简要阐述，供大家参考。

1 地籍要素数据的采集与编辑在地籍管理信息系统的建设过程中，地籍要素信息的采集与处理十分重要，为了保证地籍成果精度的可靠性，本项目使用全站仪采用全解析法施测地籍要素图，利用CASS成图软件对外业采集的数据进行处理，编辑地籍要素图。

并且在CASS图层管理器中，保留CASS的所有图层，新增门牌号、宗地号、栋号、宗地界等地籍要素图层，使之成为数字化地籍要素图。

在图形编辑时，应注意图上性质不同的内容应处在不同的图层，并处理好点、线、面的拓扑关系，需构成的图块一定要封闭。

2地籍数据整合及数据库建设流程地籍数据整合及数据库建设流程，如图1所示。

图1 地籍数据整合及数据库建设流程图3在CASS中进行地籍要素数据的归层、构面、标准化处理在保留原数字化图层的基础上，应对CASS图形中的地籍要素数据在入库前按分层码表进行严格归层，并统一整理及分类，将所有的符号代码分成点、线、面3种类型数据，以便建库后能灵活轻松地进行日常办公及维护。

（1）地物的分层按照“要素子类代码表”中的“要素代码”进行，如一般房屋为2110层，一级导线点为1151层。

城镇地籍建库数据处理流程目前各地用得最多的就是南方开思（CASS）格式的DWG图形。

经过试验，这种格式的图形相对之前输出建库所用的DXF格式而言，地物的完整性要好很多；而且这种数据通过数字测绘平台的转换功能转成SUV的格式数据，转换成功率可达95%以上；转过来的SUV 格式的数据可以方便快捷的处理成符合地籍建库标准的点线区数据，用SUV输出的数据建库可以很方便地实现以后的更新工作。

因此建议采用转换成SUV格式数据的方式来处理现有的地形数据。

一、准备工作准备工作是依据各地定义城镇地籍数据库标准确定MAPSUV的模板，根据“城镇地籍数据库标准”中的要素层编辑模板专题层、要素层属性结构编辑模板专题层属性结构：二、数据转换2.1转换前预处理数据转换前预处理主要包含数据检查整理、输出中间交换文件等工作。

数据检查整理就是在南方开思的软件中利用其检查工具把数据检查整理成合格的数据。

如果各地国土局手上地形数据都是以分幅的方式（一幅一个文件）存放的，而且都是老版本的数据，所以最好在原先南方开思软件里拼幅之后再做处理。

生成中间交换文件就是将处理好的DWG格式数据输出成为明码的交换格式，例如南方开思的CAS文件，如果数据包含了权属数据还可以输出QS文件准备待用。

（如果是调用直接转DWG功能，此步可以省略）2.2数据转换转换的过程往往都要求选择模板，这时模板选择事先准备的“各地城镇地籍模板”。

例如：转换南方开思数据之一：直接转换DWG数据格式（建议客户使用）。

转换南方开思数据之二：转中间交换文件。

2.3转换后检查转换过来的图形还要检查是否存在错漏的情况。

检查的方法：可以把DWG另存成R12版本的DXF数据转成MP J工程，在MAPSUV里打开作为背景显示，对照可以检查数据的转换质量。

转换数据常见的问题有两种：地物缺失和变形。

缺失原因分析：从开思中获得的交换文件中数据已经丢失；编码对照表中没有相应的编码对照；还原显示出完整的图式等等。

目录1入库准备 (1)1.1 数据准备 (1)1.1.1矢量数据准备 (1)1.1.2属性数据准备 (2)1.2 软件安装 (3)2数据入库 (3)3标准库编辑 (10)3.1 境界与政区 (10)3.1.1行政区 (10)3.1.2行政区界线 (12)3.2 土地权属要素 (12)3.2.1宗地 (12)3.2.2界址点 (21)3.2.3界址线 (24)3.2.4JZXInfo (24)3.2.5其它 (25)3.3 居民地 (25)3.3.1房屋获取隶属宗地 (25)3.3.2房屋编号 (26)3.3.3房屋结构与层数 (27)3.3.4房屋属性更新 (33)3.4 土地利用要素 (33)3.5 标识码与要素代码的获取 (34)4标准库检查 (34)5标准库入调查库 (35)5.1 创建调查库 (35)5.2 标准库入库 (36)6调查库编辑 (38)6.1 定位基础 (38)6.2 境界与政区 (39)6.3 土地权属要素 (39)6.4 注记 (40)6.5 附件库 (41)6.5.1创建附件库 (41)6.5.2导入扫描资料 (42)7查询统计与制图输出 (46)7.1 查询统计 (46)7.2 制图输出 (46)8数据入库 (47)8.1 临时地形库入地形库 (47)8.2 调查库入库 (47)9结语 (49)1入库准备1.1数据准备在此文档中，所涉及的入库流程主要是针对南方CASS软件（二调版除外）生产的矢量数据而编写的。

数据准备包含入库前矢量数据的准备及需要挂接的属性表的整理1.1.1矢量数据准备在利用南方CASS软件生产数据时，应尽可能按照软件自身的生产规则生产数据。

生产界址线时，需将界址线的信息（界址线类型、界址线位置、界址线性质、宗地号）、界址点的信息（界址点类型、界标类型）等一一录入，这可为以后建库时省去许多不必要的麻烦。

确保界址点没有缺漏，各个对象属性都录入完成后，在CASS软件中选择菜单下“输出宗地属性”命令，输出宗地属性表图1.1.1-1输出的属性表为mdb格式，包含了三个表图1.1.1-2数据的质量需要严格控制，其中主要包括面封闭、面拓扑及代码图层的检查和处理；入库前地类图斑需制作完好，应将其间的拓扑关系处理准确，此外地类图斑的属性也应根据需求一并赋值，如地类编码、权属性质等。
