STC12C5A60S2单片机的10位AD转换程序

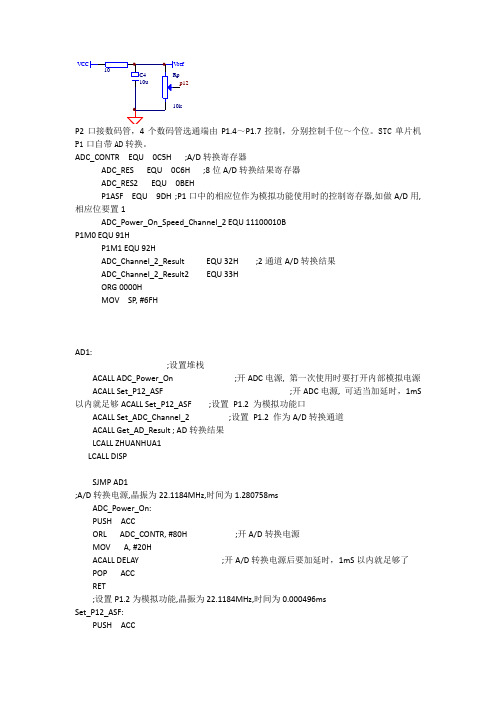

P2口接数码管，4个数码管选通端由P1.4～P1.7控制，分别控制千位～个位。

STC单片机P1口自带AD转换。

ADC_CONTR EQU 0C5H ;A/D转换寄存器ADC_RES EQU 0C6H ;8位A/D转换结果寄存器ADC_RES2 EQU 0BEHP1ASF EQU 9DH ;P1口中的相应位作为模拟功能使用时的控制寄存器,如做A/D用,相应位要置1ADC_Power_On_Speed_Channel_2 EQU 11100010BP1M0 EQU 91HP1M1 EQU 92HADC_Channel_2_Result EQU 32H ;2通道A/D转换结果ADC_Channel_2_Result2 EQU 33HORG 0000HMOV SP, #6FHAD1:;设置堆栈ACALL ADC_Power_On ;开ADC电源, 第一次使用时要打开内部模拟电源ACALL Set_P12_ASF ;开ADC电源, 可适当加延时，1mS 以内就足够ACALL Set_P12_ASF ;设置P1.2 为模拟功能口ACALL Set_ADC_Channel_2 ;设置P1.2 作为A/D转换通道ACALL Get_AD_Result ; AD转换结果LCALL ZHUANHUA1LCALL DISPSJMP AD1;A/D转换电源,晶振为22.1184MHz,时间为1.280758msADC_Power_On:PUSH ACCORL ADC_CONTR, #80H ;开A/D转换电源MOV A, #20HACALL DELAY ;开A/D转换电源后要加延时，1mS以内就足够了POP ACCRET;设置P1.2为模拟功能,晶振为22.1184MHz,时间为0.000496msSet_P12_ASF:PUSH ACCMOV A, #00000100BORL P1ASF, AORL P1M0, AORL P1M1, APOP ACCRET;选择P1.2作为A/D转换通道，晶振为22.1184MHz,时间为0.000363msSet_ADC_Channel_2:MOV ADC_CONTR, #ADC_Power_On_Speed_Channel_2;选择P1.2作为A/D转换通道;更换A/D 转换通道后要适当延时, 使输入电压稳定;以后如果不更换A/D 转换通道的话, 不需要加延时RET;将AD转换结果存入寄存器中，晶振为22.1184MHz,时间为0.050516msGet_AD_Result:PUSH ACC ;入栈保护MOV ADC_RES, #0ORL ADC_CONTR, #00001000B ;启动AD 转换NOP ;在对ADC_CONTR寄存器进行写操作后,要加4个空操作延时,才能够正确读到ADC_CONTR的值NOPNOPNOPWait_AD_Finishe:MOV A, #00010000B ;判断AD 转换是否完成ANL A, ADC_CONTRJZ Wait_AD_Finishe ;AD 转换尚未完成, 继续等待ANL ADC_CONTR, #11100111B ;清0 ADC_FLAG, ADC_START 位, 停止A/D转换MOV A, ADC_RESMOV ADC_Channel_2_Result,A ;将转换高8位结果存入ADC_Channel_2_Result中MOV A,ADC_RES2MOV ADC_Channel_2_Result2,A ;将转换低2位结果存入ADC_Channel_2_Result1中MOV A,ADC_Channel_2_Result ;将转换结果的高两位存入ADC_Channel_2_Result中，低8位存入ADC_Channel_2_Result1中RL ARL AANL A,#03HMOV 61H,A ;将转换结果的高两位存入61H中MOV A,ADC_Channel_2_ResultRL ARL AANL A,#0FCHMOV 42H,AMOV A,ADC_Channel_2_Result2ANL A,#03HORL A,42HMOV 60H,A ;将转换低8位结果存入60H中POP ACCRET;转换值源码，晶振为22.1184MHz,时间为0.013055msZHUANHUA1:PUSH ACCMOV R2,#00H ;十六进制转换十进制MOV R3,#00HMOV R4,#16YI1: MOV A,60HRLC AMOV 60H,AMOV A,61HRLC AMOV 61H,AMOV A,R2ADDC A,R2DA AMOV R2,AMOV A,R3ADDC A,R3DA AMOV R3,ADJNZ R4,YI1MOV A,R3MOV B,#16 ;取出千位百位DIV ABMOV 50H,AMOV 51H,BMOV A,R2MOV B,#16 ;取出十位个位DIV ABMOV 52H,AMOV 53H,BMOV R0,#50HPOP ACCRETDISP:MOV DPTR,#TAB;显示千位CLR P1.4MOV R0,#50HMOV A,@R0MOVC A,@A+DPTRMOV P2,AACALL DELAYSETB P1.4CLR P1.5 ;显示百位INC R0MOV A,@R0MOVC A,@A+DPTRMOV P2,AACALL DELAYSETB P1.5SETB P1.3CLR P1.6 ;显示十位INC R0MOV A,@R0MOVC A,@A+DPTRMOV P2,AACALL DELAYSETB P1.6CLR P1.7 ;显示个位INC R0MOV A,@R0MOVC A,@A+DPTRMOV P2,AACALL DELAYSETB P1.7RET;开启转换电源延时时间,晶振为22.1184MHz,时间为0.090833msDELAY:MOV R2,#02HDL5:MOV R3 ,#8FHDL2:MOV R4 ,#18HDL1:NOPNOPDJNZ R4,DL1DJNZ R3,DL2DJNZ R2,DL5RETTAB:DB 44H , 0DEH , 62H , 52H , 0D8H , 51H , 41H , 0D6H , 40H ,50H,04H,9EH,22H,12H,98H,11H,01H,96H,00H,10H ;前10位不带小数点后19为带小数点字码表END。

A/D转换测试程序(ADC查询方式）＃include “stc12c5a.h”//头文件在STC公司主页上下载＃include ”intrins。

h"//与STC12C5A60S2单片机ADC相关的寄存器说明//Sfr ADC_CONTR = 0xBC;//AD转换控制寄存器Sfr ADC_RES = 0xBD;//AD转换结果寄存器高Sfr ADC_RESL = 0xBE;//AD转换结果寄存器低Sfr P1ASF = 0x9D;//P1口模拟转换功能控制寄存器Sfr AURX1 = 0xA2;//AD转换结果存储方式控制位#define ADC_POWER 0x80 //ADC电源开#define ADC_FLAG 0x10 //ADC结束标志位＃define ADC_START 0x08 //ADC启动控制位设为开＃define ADC_SPEEDLL 0x00 //设为540个时钟周期ADC一次#define ADC_SPEEDL 0x20 //设为360个时钟周期ADC一次#define ADC_SPEEDH 0x40 //设为180个时钟周期ADC一次#define ADC_SPEEDHH 0x60 //设为90个时钟周期ADC一次void AD_init(void）；void delay（unsigned int a);unsigned int AD_get(unsigned char n）；float AD_work（unsigned char n);void main（）｛unsigned char i；AD_init（）；while(1){for(i=0；i<8；i++）｛AD_work(i）；delay（20);｝｝}unsigned int AD_get（unsigned char n) //第n通道ADC采样函数{unsigned int adc_data;ADC_RES = 0; //清零ADC_CONTR=ADC_POWER｜ADC_SPEEDLL|n｜ADC_START；//打开AD转换电源、设定转换速度、设定通道号、AD转换开始_nop_()；_nop_(）；_nop_（);_nop_(）；//要经过4个CPU时钟的延时，其值才能够保证被设置进ADC_CONTR 寄存器while（!（ADC_CONTR&ADC_FLAG)）; //等待转换完成adc_data=ADC_RES; //转换结果计算，取8位结果ADC_CONTR&=~ADC_FLAG;//关闭AD转换,ADC_FLAG位由软件清0return adc_data； //返回ADC的值}float AD_work(unsigned char n){float AD_val；//定义处理后的数值AD_val为浮点数unsigned char i；for(i=0；i<100；i++）AD_val+=AD_get(n）；//转换100次求平均值（提高精度）AD_val/=100;AD_val=(AD_val*5)/256；//AD的参考电压是单片机上的5v,所以乘5即为实际电压值return AD_val;｝void AD_init（void）{P1ASF = 0xff；//P1口全部作为模拟功能A/D使用ADC_RES = 0; //清零转换结果寄存器高8位ADC_CONTR = ADC_POWER｜ADC_SPEEDLL；delay（2）；//等待1ms,让AD电源稳定}void delay(unsigned int a)｛unsigned int i；while （a-—){i=5000；while（i--）；}｝。

A/D转换测试程序（ADC查询方式）＃include “stc12c5a.h”//头文件在STC公司主页上下载＃include ”intrins.h”//与STC12C5A60S2单片机ADC相关的寄存器说明//Sfr ADC_CONTR = 0xBC;//AD转换控制寄存器Sfr ADC_RES = 0xBD;//AD转换结果寄存器高Sfr ADC_RESL = 0xBE;//AD转换结果寄存器低Sfr P1ASF = 0x9D；//P1口模拟转换功能控制寄存器Sfr AURX1 = 0xA2；//AD转换结果存储方式控制位#define ADC_POWER 0x80 //ADC电源开＃define ADC_FLAG 0x10 //ADC结束标志位#define ADC_START 0x08 //ADC启动控制位设为开＃define ADC_SPEEDLL 0x00 //设为540个时钟周期ADC一次#define ADC_SPEEDL 0x20 //设为360个时钟周期ADC一次#define ADC_SPEEDH 0x40 //设为180个时钟周期ADC一次#define ADC_SPEEDHH 0x60 //设为90个时钟周期ADC一次void AD_init(void）；void delay（unsigned int a）;unsigned int AD_get（unsigned char n）；float AD_work(unsigned char n);void main(）{unsigned char i;AD_init(）;while(1)｛for(i=0；i〈8;i++){AD_work(i)；delay（20）；｝}｝unsigned int AD_get(unsigned char n) //第n通道ADC采样函数｛unsigned int adc_data;ADC_RES = 0；//清零ADC_CONTR=ADC_POWER|ADC_SPEEDLL｜n|ADC_START;//打开AD转换电源、设定转换速度、设定通道号、AD转换开始_nop_（);_nop_();_nop_（）；_nop_(）;//要经过4个CPU时钟的延时，其值才能够保证被设置进ADC_CONTR 寄存器while(!（ADC_CONTR＆ADC_FLAG））；//等待转换完成adc_data=ADC_RES；//转换结果计算，取8位结果ADC_CONTR&=～ADC_FLAG；//关闭AD转换,ADC_FLAG位由软件清0return adc_data； //返回ADC的值｝float AD_work(unsigned char n)｛float AD_val; //定义处理后的数值AD_val为浮点数unsigned char i；for(i=0；i〈100；i++）AD_val+=AD_get(n); //转换100次求平均值(提高精度）AD_val/=100；AD_val=（AD_val＊5)/256; //AD的参考电压是单片机上的5v,所以乘5即为实际电压值return AD_val;｝void AD_init(void）{P1ASF = 0xff; //P1口全部作为模拟功能A/D使用ADC_RES = 0；//清零转换结果寄存器高8位ADC_CONTR = ADC_POWER｜ADC_SPEEDLL；delay(2);//等待1ms，让AD电源稳定｝void delay(unsigned int a){unsigned int i;while （a——）{i=5000；while（i--)；｝｝。

//--------------------------------------------------------------------------------//新一代1T 8051系列单片机内核特殊功能寄存器C51 Core SFRs// 7 6 5 4 3 2 1 0 Reset Valuesfr ACC = 0xE0; //Accumulator 0000,0000sfr B = 0xF0; //B Register 0000,0000sfr PSW = 0xD0; //Program Status Word CY AC F0 RS1 RS0 OV F1 P 0000,0000//-----------------------------------sbit CY = PSW^7;sbit AC = PSW^6;sbit F0 = PSW^5;sbit RS1 = PSW^4;sbit RS0 = PSW^3;sbit OV = PSW^2;sbit P = PSW^0;//-----------------------------------sfr SP = 0x81; //Stack Pointer 0000,0111sfr DPL = 0x82; //Data Pointer Low Byte 0000,0000sfr DPH = 0x83; //Data Pointer High Byte 0000,0000//--------------------------------------------------------------------------------//新一代1T 8051系列单片机系统管理特殊功能寄存器// 7 6 5 4 3 2 1 0 Reset Valuesfr PCON = 0x87; //Power Control SMOD SMOD0 LVDF POF GF1 GF0 PD IDL 0001,0000// 辅助寄存器7 6 5 4 3 2 1 0 Reset Valuesfr AUXR = 0x8E; //Auxiliary Register T0x12 T1x12 UART_M0x6 BRTR S2SMOD BRTx12 EXTRAM S1BRS 0000,0000//-----------------------------------sfr AUXR1 = 0xA2; //Auxiliary Register 1 - PCA_P4 SPI_P4 S2_P4 GF2 ADRJ - DPS 0000,0000/*PCA_P4:0, 缺省PCA 在P1 口1，PCA/PWM 从P1 口切换到P4 口: ECI 从P1.2 切换到P4.1 口，PCA0/PWM0 从P1.3 切换到P4.2 口PCA1/PWM1 从P1.4 切换到P4.3 口SPI_P4:0, 缺省SPI 在P1 口1，SPI 从P1 口切换到P4 口: SPICLK 从P1.7 切换到P4.3 口MISO 从P1.6 切换到P4.2 口MOSI 从P1.5 切换到P4.1 口SS 从P1.4 切换到P4.0 口S2_P4:0, 缺省UART2 在P1 口1，UART2 从P1 口切换到P4 口: TxD2 从P1.3 切换到P4.3 口RxD2 从P1.2 切换到P4.2 口GF2: 通用标志位ADRJ:0, 10 位A/D 转换结果的高8 位放在ADC_RES 寄存器, 低2 位放在ADC_RESL 寄存器1，10 位A/D 转换结果的最高2 位放在ADC_RES 寄存器的低2 位, 低8 位放在ADC_RESL 寄存器DPS: 0, 使用缺省数据指针DPTR01，使用另一个数据指针DPTR1*///-----------------------------------sfr WAKE_CLKO = 0x8F; //附加的SFR WAK1_CLKO/*7 6 5 4 3 2 1 0 Reset ValuePCAWAKEUP RXD_PIN_IE T1_PIN_IE T0_PIN_IE LVD_WAKE _ T1CLKO T0CLKO 0000,0000Bb7 - PCAWAKEUP : PCA 中断可唤醒powerdown。

用于STC单片机内置10位AD转换的代码+【软件滤波】
上面这段GetADCResult()是原来的AD采集，没什么变化，看看就行了GetResult()这个是软件滤波的，10位AD的之前弄滤波总出错，今天刚弄好。

关键在于(unsigned long)(),不加这个就总出错！计算过程中溢出，感觉好像是计
算时自动降位了
 ulong GetADCResult(uchar ch){ulong AD_result;ADC_CONTR = ADC_POWER
| ADC_SPEEDLL | ch | ADC_START;_nop_(); //Must
wait before inquiry_nop_();_nop_();_nop_();while (!(ADC_CONTR &
ADC_FLAG));//Wait complete flagADC_CONTR &= ~ADC_FLAG; //Close ADCAD_result=ADC_RES*4+ADC_RESL; return AD_result; //Return ADC result 10bit}ulong GetResult(uchar ch) //滤波段{ulong
AD_result=0,AD_result1=0;ulong AD_max,AD_min,AD_temp;char
AD_i,AD_o;for(AD_i=0;AD_i方法是基于：去除最大最小值后平均。

共采样了
33次去掉9个后的结果平均值，我自己做电压表，速度足够！如果嫌慢的话可
以把AD_itips:感谢大家的阅读，本文由我司收集整编。
