安全阀工作原理示意图安全阀与爆破片联用示意图
安全液封安装在烟囱上的火星熄灭装置示意图
摆动止回阀摆动止回阀结构示意图
爆破片实物图爆破片示意图
波纹金属片型阻火器波纹型阻火器结构示意图
充填型阻火器（砾石）充填型阻火器（砾石）结构示意图
单向阀单向阀结构示意图
弹簧全启式安全阀弹簧式安全阀
弹簧式过流阀弹簧式过流阀结构示意图
弹簧微启式安全阀跌落式自动阻火闸门
反拱形爆破片防爆型爆破片
防冻排污阀
封闭式液封工作原理示意图
浮筒式过流阀结构示意图杠杆式安全阀
杠杆式减压阀杠杆式减压阀结构示意图
火星熄灭器火星熄灭器安装图
火星熄灭器结构示意图机械呼吸阀1
机械呼吸阀2 机械呼吸阀3
机械呼吸阀工作原理示意图1 机械呼吸阀工作原理示意图2
机械牵引紧急切断阀结构示意图金属网阻火器
金属网阻火器结构示意图紧急切断阀工作示意图
紧急切断阀工作原理示意图
开敞式液封工作原理示意图
气动紧急切断阀球式止回阀
球式止回阀结构示意图球式止回阀结构示意图
燃气电动紧急切断阀燃气电动紧急切断阀结构示意图
升降式止回阀升降式止回阀结构示意图
升降式止回阀剖面结构示意图水封井
旋转式自动阻火闸门液化石油气弹簧式减压阀
液压安全阀液压安全阀结构示意图
液压安全阀结构原理示意图液压紧急切断阀
液压紧急切断阀结构示意图正拱形爆破片。

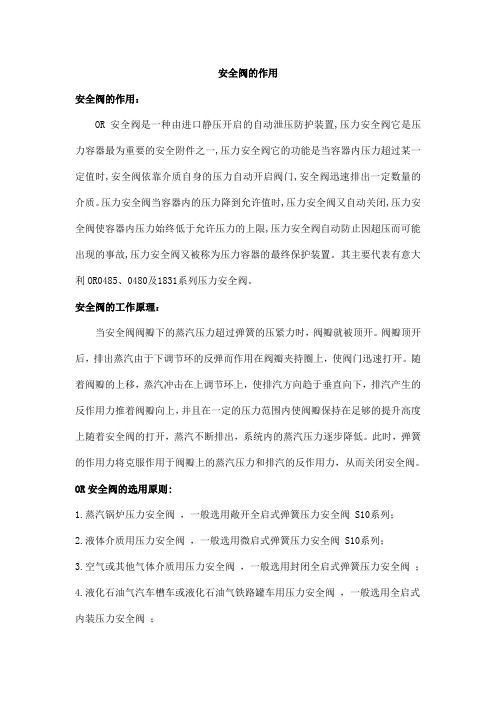

安全阀的作用安全阀的作用：OR安全阀是一种由进口静压开启的自动泄压防护装置,压力安全阀它是压力容器最为重要的安全附件之一,压力安全阀它的功能是当容器内压力超过某一定值时,安全阀依靠介质自身的压力自动开启阀门,安全阀迅速排出一定数量的介质。
压力安全阀当容器内的压力降到允许值时,压力安全阀又自动关闭,压力安全阀使容器内压力始终低于允许压力的上限,压力安全阀自动防止因超压而可能出现的事故,压力安全阀又被称为压力容器的最终保护装置。
其主要代表有意大利OR0485、0480及1831系列压力安全阀。
安全阀的工作原理：当安全阀阀瓣下的蒸汽压力超过弹簧的压紧力时，阀瓣就被顶开。
阀瓣顶开后，排出蒸汽由于下调节环的反弹而作用在阀瓣夹持圈上，使阀门迅速打开。
随着阀瓣的上移，蒸汽冲击在上调节环上，使排汽方向趋于垂直向下，排汽产生的反作用力推着阀瓣向上，并且在一定的压力范围内使阀瓣保持在足够的提升高度上随着安全阀的打开，蒸汽不断排出，系统内的蒸汽压力逐步降低。
此时，弹簧的作用力将克服作用于阀瓣上的蒸汽压力和排汽的反作用力，从而关闭安全阀。
OR安全阀的选用原则:1.蒸汽锅炉压力安全阀，一般选用敞开全启式弹簧压力安全阀 S10系列；2.液体介质用压力安全阀，一般选用微启式弹簧压力安全阀 S10系列；3.空气或其他气体介质用压力安全阀，一般选用封闭全启式弹簧压力安全阀；4.液化石油气汽车槽车或液化石油气铁路罐车用压力安全阀，一般选用全启式内装压力安全阀；5.采油井出口用压力安全阀，一般选用先导式压力安全阀；6.蒸汽发电设备的高压旁路压力安全阀，一般选用具有安全和控制双重功能的先导式压力安全阀7.若要求对压力安全阀做定期开启试验时，应选用带提升扳手的压力安全阀。
当介质压力达到开启压力的75%以上时，可利用提升扳手将阀瓣从阀座上略为提起，以检查压力安全阀开启的灵活性；8.若介质温度较高时，为了降低弹簧腔室的温度，一般当封闭式压力安全阀使用温度超过300℃及敞开式压力安全阀使用温度超过350℃时，应选用带散热器的压力安全阀；9.若压力安全阀出口背压是变动的，其变化量超过开启压力的10%时，应选用波纹管压力安全阀；10.若介质具有腐蚀性时，应选用波纹管压力安全阀，防止重要零件因受介质腐蚀而失效。
文件编号：RHD-QB-K9219安全阀的安装要求标准版本（操作规程范本系列）编辑：XXXXXX查核：XXXXXX时间：XXXXXX安全阀的安装要求标准版本操作指导：该操作规程文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时必须遵循的程序或步骤。
，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。
1、安全阀应直立安装并靠近被保护设备或管道。
如不能靠近布置，则从被保护设备或管道到安全阀入口管道总压降，不应超过安全阀定压值3%。
2、安全阀宜设置检修平台。
布置重量大安全阀时要考虑安全阀拆卸后吊装可能，必要时应设吊杆。
3、安全阀入口管道应采用长半径弯头。
4、安全阀出口管道设计应考虑背压不超过安全阀定压一定值。
普通型弹簧式安全阀，其背压不超过安全阀定压值10%。
5、当排入放空总管或去火炬总管介质带有凝液或可冷凝气体时，安全阀出口应高于总管；否则，应采取排液措施。
6、排入密闭系统安全阀出口管道应顺介质流向45°斜接排放总管顶部，以免总管内凝液倒流入支管，并可减少安全阀背压，7、当安全阀进出口管道上设有切断阀时，应选用单闸板闸阀，并铅封开，阀杆应水平安全，以免阀杆和阀板连接销钉腐蚀或松动时，阀板下滑。
当安全阀设有旁路阀时，该阀应铅封关。
8、安全阀的出口应无阻力，避免背压现象，若装设排泄管，其内径应大于安全阀的出口通径，安全阀排除口应注意防冻，对盛装易燃或有毒、剧毒介质的容器，排泄管应直通室外安全地点或有进行妥善处理的设施，排泄管不准装设任何阀门。
9、承压设备与安全阀之间不得装有任何阀门，对盛易燃、易爆、有毒或粘性介质的容器，为便于更换、清洗，可装截止阀，其结构和通径尺寸不应妨碍安全阀的正常运行。
10、安全阀与锅炉压力容器之间的连接短管的截面积，不得小于安全阀的流通截面，整个安全阀同时装在一个接管上，接管截面积应不小于安全阀流通截面积总和的1.25倍。
2024年安全阀分类和参数选型方法详解摘要：在工业生产过程中，安全阀起到了至关重要的作用，它能够有效地保护设备和人员的安全。
然而，在不同的工作环境和条件下，对安全阀的分类和参数选型也有一定的要求。
本文将详细介绍2024年安全阀的分类和参数选型方法。
关键词：安全阀、分类、参数选型一、安全阀的分类根据不同的工作原理和结构特点，安全阀可以分为以下几类：1. 螺旋弹簧式安全阀：这种安全阀通过调节螺旋弹簧的紧度来控制阀门的开启和关闭。
它通常应用于低压系统中，具有体积小、重量轻、启闭灵敏等特点。
2. 调节式安全阀：这种安全阀通过调节阀门的开度来控制流体的流量和压力。
它通常应用于高压系统中，具有阀门开启范围广、稳定性好等特点。
3. 弹簧式安全阀：这种安全阀通过弹簧的压力来控制阀门的开启和关闭。
它通常应用于中压系统中，具有灵敏度高、阀门启闭速度快等特点。
4. 载荷式安全阀：这种安全阀通过调节活塞的负荷来控制阀门的开启和关闭。
它通常应用于高温高压的工作环境中，具有耐高温、耐腐蚀等特点。
二、安全阀参数选型方法在选型安全阀时，需要考虑到以下几个参数：1. 额定压力：安全阀的额定压力是指在规定的工作条件下，安全阀能够正常工作的最大压力。
根据实际工作环境和设备的要求，选取适当的额定压力。
2. 流量系数：安全阀的流量系数是指在规定的工作条件下，单位时间内通过阀门的流体体积。
根据工作环境和设备的要求，选取适当的流量系数，以确保流体能够顺利流出。
3. 开启压力：安全阀的开启压力是指在规定的工作条件下，阀门开始开启的最小压力。
根据实际情况，选取适当的开启压力，以保证设备的安全运行。
4. 关闭压力：安全阀的关闭压力是指在规定的工作条件下，阀门完全关闭的最大压力。
根据实际情况，选取适当的关闭压力，以防止流体泄漏。
5. 材料选择：安全阀的材料选择是十分重要的，需要考虑到工作环境的温度、压力和介质等因素。
选取合适的材料，以确保安全阀具有良好的耐腐蚀性和耐磨性。
安全阀简介：安全阀是一种安全保护用阀，它的启闭件受外力作用下处于常闭状态，当设备或管道内的介质压力升高，超过规定值时自动开启，通过向系统外排放介质来防止管道或设备内介质压力超过规定数值。
安全阀属于自动阀类，主要用于锅炉、压力容器和管道上，控制压力不超过规定值，对人身安全和设备运行起重要保护作用。
安全阀的概述：安全阀是锅炉、压力容器和其他受压力设备上重要的安全附件。
其动作可靠性和性能好坏直接关系到设备和人身的安全，并与节能和环境保护紧密相关。
而有的用户和设计部门在选型时，总是选错型号。
为此本文对安全阀的选用加以分析。
安全阀的定义：安全阀（Safety Valve，又称泄压阀Relief Valve）是根据压力系统的工作压力自动启闭，一般安装于封闭系统的设备或管路上保护系统安全。
当设备或管道内压力超过安全阀设定压力时，自动开启泄压，保证设备和管道内介质压力在设定压力之下，保护设备和管道正常工作，防止发生意外，减少损失。
安全阀的作用：安全阀在系统中起安全保护作用。
当系统压力超过规定值时，安全阀打开，将系统中的一部分气体/流体排入大气/管道外，使系统压力不超过允许值，从而保证系统不因压力过高而发生事故。
安全阀分类：安全阀结构主要有两大类：弹簧式和杠杆式。
弹簧式是指阀瓣与阀座的密封靠弹簧的作用力。
杠杆式是靠杠杆和重锤的作用力。
随着大容量的需要，又有一种脉冲式安全阀，也称为先导式安全阀，由主安全阀和辅助阀组成。
当管道内介质压力超过规定压力值时，辅助阀先开启，介质沿着导管进入主安全阀，并将主安全阀打开，使增高的介质压力降低。
安全阀的排放量决定于阀座的口径与阀瓣的开启高度，也可分为两种：微启式开启高度是阀座内径的（1/15）～（1/20），全启式是（1/3）～（1/4）。
此外，随着使用要求的不同，有封闭式和不封闭式。
封闭式即排出的介质不外泄，全部沿着规定的出口排出，一般用于有毒和有腐蚀性的介质。
不封闭式一般用于无毒或无腐蚀性的介质。
安全阀的安装要求1、安全阀应直立安装并靠近被保护设备或管道。
如不能靠近布置，则从被保护设备或管道到安全阀入口管道总压降，不应超过安全阀定压值3%。
2、安全阀宜设置检修平台。
布置重量大安全阀时要考虑安全阀拆卸后吊装可能，必要时应设吊杆。
3、安全阀入口管道应采用长半径弯头。
4、安全阀出口管道设计应考虑背压不超过安全阀定压一定值。
普通型弹簧式安全阀，其背压不超过安全阀定压值10%。
5、当排入放空总管或去火炬总管介质带有凝液或可冷凝气体时，安全阀出口应高于总管；否则，应采取排液措施。
6、排入密闭系统安全阀出口管道应顺介质流向45°斜接排放总管顶部，以免总管内凝液倒流入支管，并可减少安全阀背压，7、当安全阀进出口管道上设有切断阀时，应选用单闸板闸阀，并铅封开，阀杆应水平安全，以免阀杆和阀板连接销钉腐蚀或松动时，阀板下滑。
当安全阀设有旁路阀时，该阀应铅封关。
8、安全阀的出口应无阻力，避免背压现象，若装设排泄管，其内径应大于安全阀的出口通径，安全阀排除口应注意防冻，对盛装易燃或有毒、剧毒介质的容器，排泄管应直通室外安全地点或有进行妥善处理的设施，排泄管不准装设任何阀门。
9、承压设备与安全阀之间不得装有任何阀门，对盛易燃、易爆、有毒或粘性介质的容器，为便于更换、清洗，可装截止阀，其结构和通径尺寸不应妨碍安全阀的正常运行。
10、安全阀与锅炉压力容器之间的连接短管的截面积，不得小于安全阀的流通截面，整个安全阀同时装在一个接管上，接管截面积应不小于安全阀流通截面积总和的1.25倍。
什么是安全阀？安全阀是一种由进口静压开启的自动泄压防护装置,它是压力容器最为重要的安全附件之一,它的功能是：当容器内压力超过某一定值时,依靠介质自身的压力自动开启阀门,迅速排出一定数量的介质。
当容器内的压力降到允许值时,阀又自动关闭,使容器内压力始终低于允许压力的上限,自动防止因超压而可能出现的事故,所以安全阀又被称为压力容器的最终保护装置。
安全阀基础知识安全阀是⼀种安全保护⽤阀，是⼀种⾃动泄压阀门，它的启闭件受外⼒作⽤下处于常闭状态，当设备或管道内的介质压⼒升⾼，超过规定安全值时⾃动开启，通过向系统外排出⼀额定数量的流体，以防⽌管道或设备内介质压⼒超过规定的安全值，当压⼒恢复正常后，阀门再⾏关闭并阻⽌介质继续流出。
安全阀分类：（⼀）按安全阀阀瓣开启⾼度分 1：微启式安全阀（微启式开启⾏程⾼度为：≤0.05d0(最⼩排放喉部⼝径) 2：全启式安全阀（全启式安全阀开启⾼度为≤0.25d0（最⼩排放喉部⼝径）（⼆）按安全阀结构形式来分1：垂锤式2：杠杆式3：弹簧式（利⽤压缩弹簧的⼒来平衡阀瓣的压⼒，并使其密封的安全阀，输⽓站场常⽤）4：先导式（脉冲式）它把主阀和辅阀设计在⼀起，通过辅阀的脉冲作⽤带动主阀动作。
这种结构通常⽤于⼤⼝径、⼤排量及⾼压系统。
它把主阀和辅阀设计在⼀起，通过辅阀的脉冲作⽤。
（三）按阀体构造来分1：封闭式安全阀（封闭式安全阀即排除的介质不外泄，全部沿着出⼝排泄到指定地点，⼀般⽤在有毒和腐蚀性介质中。
）2：不封闭式安全阀（对于空⽓和蒸汽⽤安全阀，多采⽤不封闭式安阀。
）（四）按使⽤介质分1：蒸汽⽤安全阀（通常以A48Y型为代表）2：空⽓及其他⽓体⽤安全阀（通常以A42Y型为代表）3：液体⽤安全阀（通常以A41H型为代表）（五）按公称压⼒分1：低压安全阀：公称压⼒PN≤1.6Mpa的安全阀2：中压安全阀：公称压⼒PN2.5－6.4Mpa的安全阀3：⾼压安全阀：公称压⼒PN10.0－80.0Mpa的安全阀4：超⾼压安全阀：公称压⼒PN〉100Mpa的安全阀（六）按适⽤温度分1：超低温安全阀：t≤－100℃的安全阀2：低温安全阀：－100℃<－40℃的安全阀。
3：常温安全阀：－40℃<t≤120℃的安全阀4：中温安全阀：120℃<t≤450℃的安全阀5：⾼温安全阀：t>450℃的安全阀（七）按连接⽅式分1：法兰接连安全阀。
弹簧式安全阀-得汛胡鑫独家讲解-意大利OR弹簧式安全阀-深圳市得汛科技有限公司独家代理,本文详述了弹簧式安全阀的定义概述弹簧式安全阀的工作原理弹簧式安全阀的作用弹簧式安全阀的选型弹簧式安全阀的安装与维护弹簧式安全阀的型号和技术参数弹簧式安全阀常见故障及消除方法弹簧式安全阀的应用技术和经验探讨弹簧式安全阀的分类弹簧式安全阀的定义概述弹簧式安全阀是锅炉、压力容器和其他受压力设备上重要的安全附件。
其动作可靠性和性能好坏直接关系到设备和人身的安全，并与节能和环境保护紧密相关。
而有的用户和设计部门在选型时，总是选错型号。
为此本文对弹簧式安全阀的选用加以分析。
弹簧式安全阀是一种安全保护用阀，它的启闭件受外力作用下处于常闭状态，当设备或管道内的介质压力升高，超过规定值时自动开启，通过向系统外排放介质来防止管道或设备内介质压力超过规定数值。
弹簧式安全阀属于自动阀类，主要用于锅炉、压力容器和管道上，控制压力不超过规定值，对人身安全和设备运行起重要保护作用。
弹簧式安全阀（Safety Valve，又称泄压阀Relief Valve）是根据压力系统的工作压力自动启闭，一般安装于封闭系统的设备或管路上保护系统安全。
当设备或管道内压力超过弹簧式安全阀设定压力时，自动开启泄压，保证设备和管道内介质压力在设定压力之下，保护设备和管道正常工作，防止发生意外，减少损失。
弹簧式安全阀的工作原理弹簧式安全阀工作原理是当弹簧式安全阀阀瓣下的蒸汽压力超过弹簧的压紧力时，阀瓣就被顶开。
阀瓣顶开后，排出蒸汽由于下调节环的反弹而作用在阀瓣夹持圈上，使阀门迅速打开。
随着阀瓣的上移，蒸汽冲击在上调节环上，使排汽方向趋于垂直向下，排汽产生的反作用力推着阀瓣向上，并且在一定的压力范围内使阀瓣保持在足够的提升高度上随着弹簧式安全阀的打开，蒸汽不断排出，系统内的蒸汽压力逐步降低。
此时，弹簧的作用力将克服作用于阀瓣上的蒸汽压力和排汽的反作用力，从而关闭弹簧式安全阀。
弹簧微启式安全阀工作原理
当使调节圈向右作顺时针方向旋转时，其位置降低，排放压力
和回座压力都将有所升高。
每一次调整时，调节圈转动的幅度不宜
过大（一般转动数齿即可）。
每次调整后都应将固定螺钉拧上，使
其端部位于调节圈两齿之间的凹槽内，既能防止调节圈转动，又不
对调节圈产生径向压力，那么安全阀的作用是什么呢？安全阀是一
种安全保护性的阀门，主要用于管道和各种承压设备上，当介质工
作压力超过允许压力数值时，安全阀自动打开向外排放介质，随着
介质压力的降低，安全阀将重新关闭，从而防止管道和设备的超压
危险。
根据对弹簧式安全阀开启动作特性的分析，可以得出：在外加
力FW的作用下，一个安全阀从关闭到开启，再由开启到关闭的全过
程中，外附加力FW的变化规律，当附加力从零逐步增加，与内压力PL×S之和正好为弹簧预紧力时，阀门微启，增大了介质作用面积S，使得用来克服弹簧预紧力的内压作用力急剧增大，其结果在瞬间减
小了外附加力。
从而出现第一个特征峰A。
当外附加力逐渐减小而
达到关闭点时，由于介质作用面积忽然减小，为保持力的平衡关系，
此时，外附加力会出现瞬间回升现象，即第二个特征峰点B。
上述
两个特征峰点A和B是在线条件下检测安全阀开启压力、回座压力
的技术依据。
安全阀按结构形式来分，要分为垂锤式、杠杆式、弹簧式和先
导式(脉冲式)；按阀体构造来分，可分为封闭式和不封闭式两种。
封闭式安全阀即排除的介质不外泄，全部沿着出口排泄到指定地点，一般用在有毒和腐蚀性介质中。
对于空气和蒸汽用安全阀，多采用
不封闭式安全阀。
对于安全阀产品的选用，应按实际密封压力来确定。
对于弹簧式安全阀，在一种公称压力(PN)范围内，具有几种工
作压力级的弹簧.订货时除注明安全阀型号、名称、介质和温度外，
尚应注明阀体密封压力，否则按最大密封压力供货。
