螺旋给料机PPT

WL螺旋给料机螺旋给料机是冶金、建材、化工、粮食及机械加工等部门广泛应用的一种连续输送设备。

从输送物料位移方向的角度划分，螺旋给料机分为水平式螺旋给料机和垂直式螺旋给料机两大类型，主要用于对各种粉状、颗粒状和小块状等松散物料的水平输送和垂直提升，该机不适宜输送易变质、粘性大、易结块或高温、怕压、有较大腐蚀性的特殊物料。

螺旋给料机一般由给料机本体、进出料口及驱动装置三大部分组成；螺旋给料机的螺旋叶片有实体螺旋面、带式螺旋面和叶片螺旋面三种形式，其中，叶片式螺旋面应用相对较少，主要用于输送粘度较大和可压缩性物料，这种螺旋面型，在完成输送作业过程中，同时具有并完成对物料的搅拌、混合等功能。

螺旋给料机与其它给料设备相比，具有整机截面尺寸小、密封性能好、运行平稳可靠、可中间多点装料和卸料及操作安全、维修简便等优点。

螺旋给料机使用的环境温度通常为-20～50℃；其中，水平型螺旋给料机，其输送物料温度应小于200℃；输送机倾角β一般应小于20°；输送距离一般小于40m，最大不超过70m。

垂直型螺旋给料机，其输送物料温度一般不大于80℃，垂直提升高度不超过8m。

鉴于螺旋给料机的应用范围及功能特点，用户在选型时，应根据使用环境及输送物料情况充分考虑、统筹兼顾、合理选定，以避免不必要的麻烦和损失。

螺旋给料机系国家定型产品。

GX型、LS型和LC型螺旋给料机均系技术成熟稳定且渐已标准化的通用给料设备。

GX型螺旋给料机的螺旋直径共有150、200、250、300、400、500、600mm等七种规格，机身最短为3m，最长可达70m，级差为0.5m，根据不同现场需要可组成相应输送系统，用于水平或倾角小于20°的单向输送。

LS型螺旋给料机的螺旋直径为100～1250mm，计有十一种规格，驱动方式有单端驱动和双端驱动两种形式；LS型螺旋给料机身长度每0.5m一档，根据不同现场需要可组成相应输送系统，与GX型螺旋给料机一样，用于水平或倾角小于20°的单向输送。

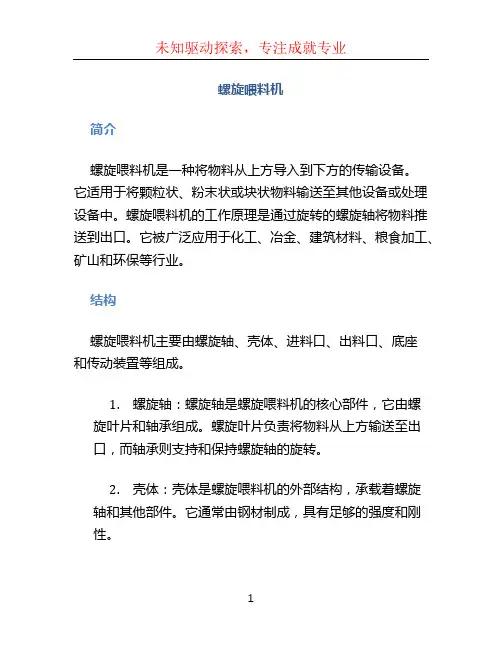

螺旋喂料机简介螺旋喂料机是一种将物料从上方导入到下方的传输设备。

它适用于将颗粒状、粉末状或块状物料输送至其他设备或处理设备中。

螺旋喂料机的工作原理是通过旋转的螺旋轴将物料推送到出口。

它被广泛应用于化工、冶金、建筑材料、粮食加工、矿山和环保等行业。

结构螺旋喂料机主要由螺旋轴、壳体、进料口、出料口、底座和传动装置等组成。

1.螺旋轴：螺旋轴是螺旋喂料机的核心部件，它由螺旋叶片和轴承组成。

螺旋叶片负责将物料从上方输送至出口，而轴承则支持和保持螺旋轴的旋转。

2.壳体：壳体是螺旋喂料机的外部结构，承载着螺旋轴和其他部件。

它通常由钢材制成，具有足够的强度和刚性。

3.进料口：进料口是物料输入的入口，通常位于螺旋喂料机的顶部。

通过调整进料口的大小和位置，可以控制物料的流量和进料速度。

4.出料口：出料口是物料输出的出口，通常位于螺旋喂料机的底部。

通过调整出料口的开闭程度，可以控制物料的排出速度。

5.底座：底座是螺旋喂料机的支撑结构，用于固定整个设备并提供稳定的工作平台。

6.传动装置：传动装置驱动螺旋轴的旋转，通常使用电动机或液压驱动。

工作原理螺旋喂料机的工作原理是利用螺旋轴的旋转将物料推送至出口。

当螺旋轴旋转时，螺旋叶片将物料从进料口推向出料口。

由于螺旋叶片的连续旋转，物料被迫向前推进，并最终排出。

螺旋喂料机的进料速度、喂料量和排出速度可以通过调整进料口和出料口的开闭程度来控制。

根据物料的性质和实际需求，可以对螺旋喂料机进行相应的调整和设置。

应用领域螺旋喂料机广泛应用于以下行业：1.化工行业：用于输送固体颗粒、粉末或块状物料，如化肥、塑料颗粒等。

2.冶金行业：用于输送矿石、焦炭、石灰等物料，常用于炼铁炉、高炉等设备。

3.建筑材料行业：用于输送水泥、砂石、煤灰等物料，常用于混凝土搅拌站、石灰石破碎线等工地。

4.粮食加工行业：用于输送谷物、饲料等物料，常用于粮食仓储设备和饲料生产线。

5.矿山行业：用于输送矿石、尾矿等物料，常用于矿山开采和矿石选矿工艺。

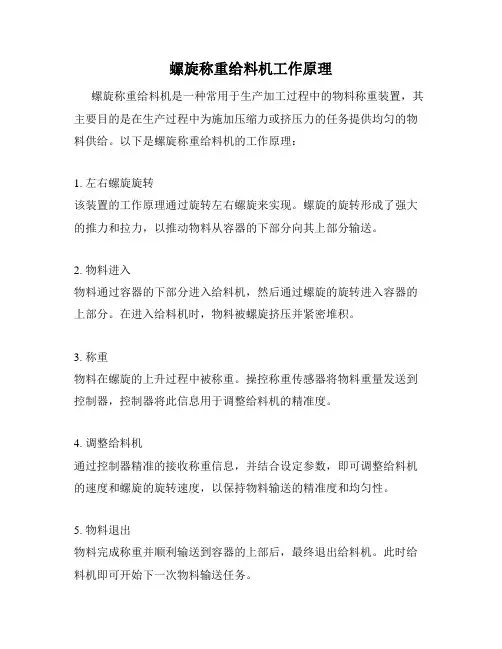

螺旋称重给料机工作原理螺旋称重给料机是一种常用于生产加工过程中的物料称重装置，其主要目的是在生产过程中为施加压缩力或挤压力的任务提供均匀的物料供给。

以下是螺旋称重给料机的工作原理：1. 左右螺旋旋转该装置的工作原理通过旋转左右螺旋来实现。

螺旋的旋转形成了强大的推力和拉力，以推动物料从容器的下部分向其上部分输送。

2. 物料进入物料通过容器的下部分进入给料机，然后通过螺旋的旋转进入容器的上部分。

在进入给料机时，物料被螺旋挤压并紧密堆积。

3. 称重物料在螺旋的上升过程中被称重。

操控称重传感器将物料重量发送到控制器，控制器将此信息用于调整给料机的精准度。

4. 调整给料机通过控制器精准的接收称重信息，并结合设定参数，即可调整给料机的速度和螺旋的旋转速度，以保持物料输送的精准度和均匀性。

5. 物料退出物料完成称重并顺利输送到容器的上部后，最终退出给料机。

此时给料机即可开始下一次物料输送任务。

螺旋称重给料机的工作原理简单而直接，适用于许多工业生产和加工过程。

在工业生产中，它可以确保物料在加工过程中的准确供给和荷载均衡。

下面是螺旋称重给料机的优点和应用场景：优点：1. 提供高效和精确的物料输送2. 螺旋旋转可确保物料堆积和输送的稳定性3. 高质量的称重传感器和控制器可调整给料机的速度和螺旋旋转速度，以保证高度准确的物料输送应用场景：1. 食品加工行业，例如糖果制造、面包烘焙和饮料制造等。

2. 医疗行业，用于生产药品和医疗器械。

3. 化学行业，例如颜料、涂料和塑料生产等。

4. 建筑工业，例如混凝土和石灰生产等。

总之，螺旋称重给料机是一种高效且精确的物料输送装置，其应用广泛，可以提高工业生产的效率和质量。
