高压断路器典型机械故障模拟与诊断

基于经验模态分解的高压断路器机械故障诊断方法经验模态分解（Empirical Mode Decomposition，简称EMD）是一种新型信号分解方法，它是将任意一个信号分解成有限个本地特征模态函数的叠加，每个本地特征模态函数具有自然的物理或经济意义。

基于EMD的高压断路器机械故障诊断方法是利用EMD对高压断路器机械故障信号进行分解，提取其各个频带信号的故障特征，从而实现机械故障的诊断。

该方法的具体步骤如下：步骤一、信号采集利用振动传感器采集高压断路器机械故障信号，并将其传输到计算机进行处理。

步骤二、信号预处理在进行信号分析前，需要对信号进行预处理，包括去除趋势项和直流分量、消噪等。

其中，去除趋势项和直流分量可通过高通滤波器实现，而消噪则可采用小波阈值去噪方法。

步骤三、信号分解将经过预处理后的信号进行EMD分解，得到各个本地特征模态函数。

步骤四、本地特征模态函数包络分析对各个本地特征模态函数进行包络分析，提取其特征参数，包括振幅、峰值、波形因子等，并对其进行聚类分析，得到各个频带信号的故障特征。

步骤五、诊断判定根据各个频带信号的故障特征，结合先前的实验数据或经验知识，进行机械故障的诊断判定。

具体方法包括模糊诊断、神经网络诊断、支持向量机诊断等。

该方法具有非常高的准确性和可靠性，能够有效地诊断高压断路器机械故障。

同时，该方法还具有实时性和灵敏度高的特点，可以实现对机械故障的实时监测和追踪。

因此，该方法在高压断路器的机械故障诊断领域有着广泛的应用前景。

总之，基于经验模态分解的高压断路器机械故障诊断方法是一种新型、先进的故障诊断技术，具有精度高、实时性好、灵敏度高等优点，在实际应用中具有广泛的应用前景。

高压断路器的故障诊断与排除高压断路器是电力系统中重要的保护设备，它用于在电路发生故障时快速切断电流，以防止设备受到过载或短路的损害。

然而，由于长期使用和其他因素的影响，高压断路器也可能会出现故障，需要进行诊断和排除。

本文将介绍高压断路器故障的基本分类和常见排除方法。

1. 故障分类高压断路器的故障可以分为机械故障和电气故障两类。

1.1 机械故障机械故障是指高压断路器内部的机械部件出现故障，导致断路器无法正常运行。

1.1.1 接触不良接触不良是高压断路器常见的机械故障之一。

当高压断路器的接触电阻过大或接触面积减小时，会导致接触不良，使得电流无法正常通过。

此时，可以针对接触部分进行清洁、涂抹导电脂等维护操作来解决问题。

1.1.2 机械磨损长时间使用可能导致高压断路器的机械部件磨损，例如弹簧疲劳、触头磨损等。

当这些部件磨损严重时，可能会导致断路器无法正常闭合或分断电流。

解决方法是定期检查和更换磨损的零部件。

1.2 电气故障电气故障是指高压断路器在电流过大或过载的条件下出现的故障。

1.2.1 过载保护动作高压断路器具有过载保护功能，当电流超过额定值时，断路器会自动跳闸以防止设备过热。

然而，如果高压断路器频繁跳闸，可能是因为负载电流过大或断路器额定电流设置不合理。

解决方法是检查负载电流和断路器的额定电流是否匹配，并进行必要的调整。

1.2.2 短路故障短路故障是指电路中出现电流突然增大的情况。

高压断路器在检测到短路故障时，会快速跳闸以切断电流。

常见的短路故障原因包括绝缘损坏、设备接线错误等。

解决方法是通过检查和修复绝缘问题，或更正错误的接线方式。

2. 故障诊断与排除方法在面对高压断路器故障时，可采取以下诊断和排除方法：2.1 观察与检查首先，通过观察高压断路器的工作状态和指示灯等信息，判断是否存在明显的机械或电气故障。

然后，检查高压断路器的接线、连接器、触点等部分是否正常，并进行必要的清洁和拧紧操作。

2.2 使用测试设备使用合适的测试设备，如电流表、电压表等，对高压断路器的电气参数进行测试和测量。

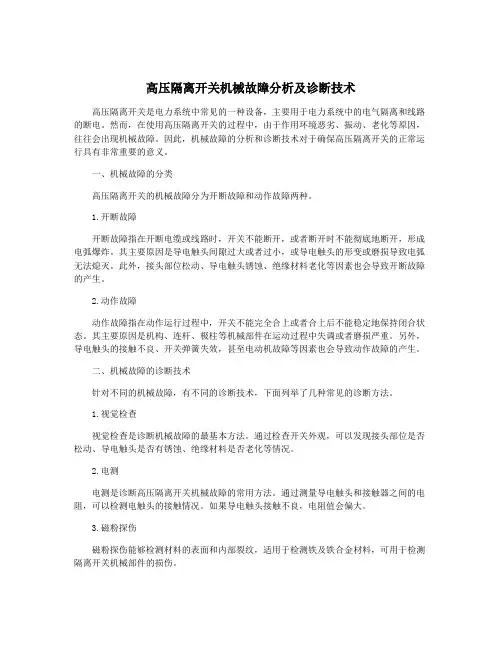

高压隔离开关机械故障分析及诊断技术高压隔离开关是电力系统中常见的一种设备，主要用于电力系统中的电气隔离和线路的断电。

然而，在使用高压隔离开关的过程中，由于作用环境恶劣、振动、老化等原因，往往会出现机械故障。

因此，机械故障的分析和诊断技术对于确保高压隔离开关的正常运行具有非常重要的意义。

一、机械故障的分类高压隔离开关的机械故障分为开断故障和动作故障两种。

1.开断故障开断故障指在开断电缆或线路时，开关不能断开，或者断开时不能彻底地断开，形成电弧爆炸。

其主要原因是导电触头间隙过大或者过小，或导电触头的形变或磨损导致电弧无法熄灭。

此外，接头部位松动、导电触头锈蚀、绝缘材料老化等因素也会导致开断故障的产生。

2.动作故障动作故障指在动作运行过程中，开关不能完全合上或者合上后不能稳定地保持闭合状态。

其主要原因是机构、连杆、极柱等机械部件在运动过程中失调或者磨损严重。

另外，导电触头的接触不良、开关弹簧失效，甚至电动机故障等因素也会导致动作故障的产生。

二、机械故障的诊断技术针对不同的机械故障，有不同的诊断技术，下面列举了几种常见的诊断方法。

1.视觉检查视觉检查是诊断机械故障的最基本方法。

通过检查开关外观，可以发现接头部位是否松动、导电触头是否有锈蚀、绝缘材料是否老化等情况。

2.电测电测是诊断高压隔离开关机械故障的常用方法。

通过测量导电触头和接触器之间的电阻，可以检测电触头的接触情况。

如果导电触头接触不良，电阻值会偏大。

3.磁粉探伤磁粉探伤能够检测材料的表面和内部裂纹，适用于检测铁及铁合金材料，可用于检测隔离开关机械部件的损伤。

4.振动与声学检测振动与声学检测可以检测高压隔离开关机械故障的早期迹象。

通过检测设备的振动和声音，可以判断机械部分是否存在松动、摩擦和磨损等情况。

5.红外热像技术红外热像技术可以通过检测设备表面的红外辐射来探测问题的源头。

通过红外热像仪对被检测对象进行扫描，并得到红外热像图像，从而判断机械部位是否存在过热现象。

2019.6 设备监理38Technological Process技术工艺0 引言高压断路器的种类很多，结构复杂，另外其性能又受到安装的地理环境和天气状况等外部因素的影响，所以高压断路器的故障类型各不相同。

通过分析国内外对高压断路器故障相关统计数据发现，其中机械故障占了60% ~ 70%左右，因此，研究分析高压断路器机械故障类型和原因，实时监测高压断路器的运行状态，及时发现并解决高压断路器潜在的机械故障，将有利于高压断路器的稳定运行，提高供电系统的安全性能和经济性能，构建强大的智能电网。

1 高压断路器结构和各构件的功能高压断路器型号繁多，但是大部分结构都是由两个经典类型演变而来：一种是外壳带电型，另一种是外壳接地型。

其结构如图1所示。

根据图1可知，高压断路器根据结构划分，一般包括几种结构：断路装置、绝缘支撑器件、操动装置、传动杆装置以及二次控制回路和支撑底座等。

断路装置的功能是接通和切断线路中流过的电流，在断路装置中灭弧室的作用最为关键，其运行状态直接影响高压断路器的工作性能。

按照各个结构件的功能和用途，高压断路器由以下总成组成：导电总成、绝缘总成、接触与灭弧总成以及操动机构总成。

导电总成主要功能是接通和切断电流，当正常电流探究高压断路器机械故障诊断技术■ 高崇 李刚摘要：高压断路器是电力输送过程中十分重要的开关装置，具有保护和控制电力系统安全运行的作用。

因此，有必要对高压断路器机械故障进行诊断，分析发生机械故障的原因，总结故障检测的技术。

关键词：高压断路器 机械故障 开关装置 诊断技术通过导电总成时，导电总成始终闭合良好，但是当异常电流通过导电总成时，导电总成能够配合继电保护器迅速切断电路。

绝缘总成主要作用是满足断路器各结构之间的电气绝缘要求。

接触与灭弧总成的重要功能是闭合和切断电路，以及消除合闸和分闸过程中的电火花，它承担着高压断路器的安全性能。

操作机构总成的主要功能是完成动静触头接触和分开。

高压断路器的故障诊断与维修高压断路器是电力系统中非常重要的设备，用于保护电力设备和维持电力系统的正常运行。

然而，由于长期使用和其他外界因素的影响，高压断路器可能会遇到各种故障。

在本文中，将针对高压断路器的故障进行诊断和维修的相关知识进行探讨。

一、故障诊断1. 观察和检查当高压断路器出现故障时，首先应该进行观察和检查。

检查断路器的外观是否有明显的损坏或异常，如烧焦、变形等。

同时，检查断路器的接线是否牢固，有无松动或腐蚀现象。

观察和检查可以帮助快速确定故障的大致范围和性质。

2. 测量和测试在故障诊断中，测量和测试是必不可少的一步。

使用合适的测试设备，如万用表、绝缘电阻测试仪等，来检测断路器的各种参数和性能。

例如，可以测量断路器的电流、电压、接触电阻等，以判断其是否正常工作。

同时，还可以进行绝缘测试，以确定绝缘是否完好。

3. 故障分析根据观察和测量结果，进行故障分析是找出问题所在的关键。

根据不同的故障特征和现象，可以将故障分为接触不良、触发机构故障、绝缘故障等。

通过仔细分析每个故障的原因和影响，可以有针对性地制定维修方案。

二、故障维修1. 更换损坏部件在故障诊断确定了故障的具体部件之后，应该及时进行更换。

根据实际情况，选购适配的备件，并依据操作手册或专业人员指导进行更换。

在更换过程中，一定要注意安全操作，避免二次损坏或人身伤害。

2. 清洁和维护定期清洁和维护高压断路器是预防故障和延长使用寿命的重要措施。

清洁断路器表面的灰尘和污垢，保持其正常运行和散热。

同时，对断路器内部的绝缘、接触部件进行维护和润滑，确保其正常工作。

3. 校正和调试在进行故障维修后，还需要进行校正和调试，以确保断路器的性能符合要求。

校正和调试过程中，可以使用专业的测试设备和工具，如合格率测试仪、调试控制器等。

根据不同的故障类型，进行相应的操作和调整，使断路器能够正常工作。

三、维修注意事项1. 安全第一高压设备的维修涉及到较高的电压和电流，因此安全意识和操作要非常重视。

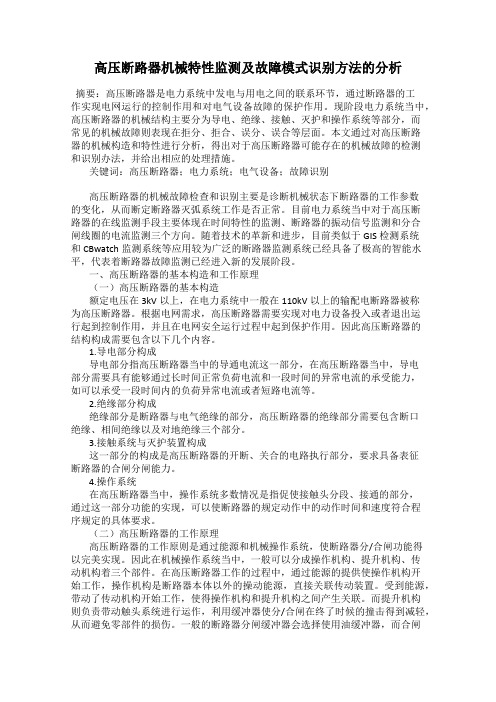

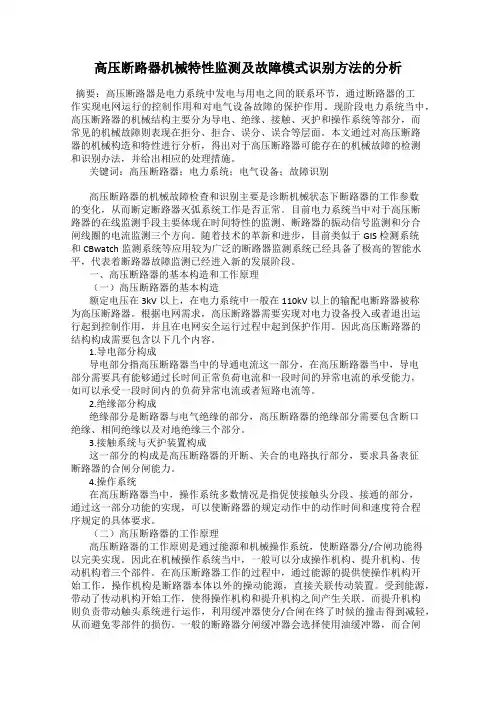

高压断路器机械特性监测及故障模式识别方法的分析摘要：高压断路器是电力系统中发电与用电之间的联系环节，通过断路器的工作实现电网运行的控制作用和对电气设备故障的保护作用。

现阶段电力系统当中，高压断路器的机械结构主要分为导电、绝缘、接触、灭护和操作系统等部分，而常见的机械故障则表现在拒分、拒合、误分、误合等层面。

本文通过对高压断路器的机械构造和特性进行分析，得出对于高压断路器可能存在的机械故障的检测和识别办法，并给出相应的处理措施。

关键词：高压断路器；电力系统；电气设备；故障识别高压断路器的机械故障检查和识别主要是诊断机械状态下断路器的工作参数的变化，从而断定断路器灭弧系统工作是否正常。

目前电力系统当中对于高压断路器的在线监测手段主要体现在时间特性的监测、断路器的振动信号监测和分合闸线圈的电流监测三个方向。

随着技术的革新和进步，目前类似于GIS检测系统和CBwatch监测系统等应用较为广泛的断路器监测系统已经具备了极高的智能水平，代表着断路器故障监测已经进入新的发展阶段。

一、高压断路器的基本构造和工作原理（一）高压断路器的基本构造额定电压在3kV以上，在电力系统中一般在110kV以上的输配电断路器被称为高压断路器。

根据电网需求，高压断路器需要实现对电力设备投入或者退出运行起到控制作用，并且在电网安全运行过程中起到保护作用。

因此高压断路器的结构构成需要包含以下几个内容。

1.导电部分构成导电部分指高压断路器当中的导通电流这一部分，在高压断路器当中，导电部分需要具有能够通过长时间正常负荷电流和一段时间的异常电流的承受能力，如可以承受一段时间内的负荷异常电流或者短路电流等。

2.绝缘部分构成绝缘部分是断路器与电气绝缘的部分，高压断路器的绝缘部分需要包含断口绝缘、相间绝缘以及对地绝缘三个部分。

3.接触系统与灭护装置构成这一部分的构成是高压断路器的开断、关合的电路执行部分，要求具备表征断路器的合闸分闸能力。

4.操作系统在高压断路器当中，操作系统多数情况是指促使接触头分段、接通的部分，通过这一部分功能的实现，可以使断路器的规定动作中的动作时间和速度符合程序规定的具体要求。

高压开关设备机械试验中的故障诊断分析高压开关是电力系统中重要的设备之一，其作用是在高压电网中进行分、合闸，以保证电网的可靠运行。

高压开关设备在长期使用过程中，容易出现各种故障，如断路器跳闸、合闸无效、机构卡锁等等，这些故障严重影响电力系统的正常运行，必须及时解决。

1.断路器跳闸断路器跳闸是高压开关设备常见的故障之一，其原因一般有以下几种：（1）电气故障：如短路、过载等，导致断路器自动跳闸保护。

（2）机械故障：如触头接触不良、传动机构失效等，导致手动跳闸或自动跳闸。

（3）操作不当：如断路器未关闭就进行合闸操作等。

解决断路器跳闸的问题，首先需要确定故障的原因。

对于电气故障，需要进行电学测试，查找设备中的电气问题。

对于机械故障，需要打开设备进行机械检查和维修。

对于操作不当引起的跳闸，必须对操作人员进行培训教育，避免类似问题的再次发生。

2.合闸无效高压开关设备合闸无效是指合闸操作无法使设备合上，常见原因有以下几种：（3）污染和腐蚀：如角铁表面污染或腐蚀，影响其接触电性能。

解决合闸无效的问题，需要根据故障原因进行分析和解决。

如断路器故障可以进行电学测试，其他机械故障需要进行机械检修。

对于污染和腐蚀问题，可以进行清洗和维护。

3.机构卡锁机构卡锁是常见的高压开关设备故障之一，其表现为合闸操作或断开操作时机构卡住无法动作。

通常原因是机构齿轮处传动机构的润滑不良，导致卡滞或卡住。

此外，还可能是机械部件松动，导致机构不匀称或不对称，进行操作时机构在某个位置处卡住。

解决机构卡锁问题，需要对机械部件进行检查和维修。

对于润滑不良问题，需要进行润滑油的更换和加油。

同时，需要注意机械部件的紧固状态，保证机构匀称和对称。

综上所述，高压开关设备机械试验中的故障诊断需要根据实际情况进行分析和解决，依据不同问题采用相应的维修和保养措施，以确保设备的正常运行。

高压自动断路器的故障模式与失效分析高压自动断路器是电力系统中的一种重要保护设备，用于断开过载电流、短路电流以及地故障电流。

然而，即使是高质量的自动断路器，也有可能出现故障和失效。

本文将对高压自动断路器的故障模式与失效进行分析，并探讨可能的原因及解决方法。

1. 触点焊接故障触点焊接故障是高压自动断路器最常见的问题之一。

当断路器进行开关操作时，触点之间会产生电弧，这会导致触点表面磨损和熔化。

当触点磨损严重时，就有可能发生触点焊接故障，导致断路器无法正常分断电路。

触点焊接故障的原因可以是多方面的，如触点材料质量不佳、触点间隙过小、长期使用导致触点磨损等。

为了解决这个问题，可以采取以下措施：- 选用高质量的触点材料，如铜合金，来提高触点的耐磨性和导电性能；- 控制触点间隙的大小，使其满足设计要求；- 定期检查和维护断路器，及时更换磨损严重的触点。

2. 绝缘性能失效高压自动断路器在正常情况下应具备良好的绝缘性能，以防止电弧产生和漏电流的发生。

然而，由于电力系统的运行环境复杂，一些外界因素可能导致绝缘性能失效，如湿度、污秽、灰尘等。

绝缘性能失效可能会导致以下问题：- 电弧击穿：绝缘性能失效可能导致电弧在断路器内部产生，并从不应该存在电弧的位置击穿，造成设备损坏或人身伤害。

- 漏电流：绝缘性能失效可能导致漏电流产生，进而引起电流过大、设备过热等问题。

要解决绝缘性能失效的问题，可以采取以下措施：- 定期检查和清洁断路器设备，保持干燥和清洁的环境；- 加装绝缘套管等绝缘保护措施，提高绝缘性能；- 定期进行击穿试验和绝缘电阻测试，及时发现和处理潜在问题。

3. 机械故障高压自动断路器在正常操作中需要承受重复的机械应力，如开关操作、电动机驱动、气压操作等。

这些机械应力可能会导致断路器内部的机械部件损坏或失效。

常见的机械故障包括：- 机械部件断裂：由于长期重复的机械应力作用，一些机械部件可能会出现断裂，如弹簧、脱扣机构等。

高压断路器机械故障的诊断技术分析摘要：随着社会的不断发展，我国经济也在不断进步，人们在日常生活和工作生产中都离不开电能的使用，且对它的需求也越来越大，因此所需的电能消耗日益增多，电网的荷载量也在逐渐增加，对人们的生产生活都造成了一定的威胁。

高压断路器是电力系统中重要的保护和控制设备，其工作可靠性对保障电力系统的稳定运行至关重要。

对高压断路器进行及时、准确的状态监测和故障诊断，进而实现其状态检修，是保障其工作可靠性的关键。

关键词：高压断路器；机械故障；诊断技术引言故障诊断是电气设备进行状态检修的技术基础。

高压断路器是电力系统中重要的开关设备，其运行状态直接影响系统的供电可靠性和稳定性。

因此，对断路器的运行状态进行在线监测，通过故障诊断技术甄别其潜在缺陷和故障，不仅能够及时判断出设备故障的位置以及部件故障的严重程度，还可以诊断出设备的故障原因，为断路器实现状态检修提供重要决策依据。

1断路器的工作原理高压断路器是通过有效的开合操作，对电力系统进行控制和维护的一个重要工具，主要是通过对电网的运行状态进行控制来保护电力系统的正常运行，高压断路器不仅能对高压电流进行操控，当电力系统出现问题时，还能通过断电器保护装置对电流进行切断，其具备断流能力和灭弧结构。

一旦断路器出现故障，不能正常工作，当电网出现问题的时候，不能及时切断电流，这样会使得网络故障面积变大，最严重的情况是影响整个电网的正常工作，因此保障高压断路器的正常工作也是保障整个电力系统正常工作的重要措施。

2高压断路器机械故障高压断路器绝大部分事故源于机械方面的原因，根据调查和统计可知，全国高压开关设备运行断路器最严重的机械故障是误动和拒动。

（1）误动故障：发生误动故障发生的主要原因有液压机构、弹簧操作机构和二次回路等三个方面。

若是断路器在出厂的时候清洁工作没有做好、部件装配不符合标准或是阀体的安装不够牢固极易造成液压机构发生故障，一旦发生故障会导致液压油泄露，最终使得断路器发生故障。

高压开关设备机械试验中的故障诊断分析高压开关设备是电力系统中非常重要的一部分，它承担着对电力系统进行控制和保护的重要任务。

在高压开关设备的运行过程中，可能会出现各种各样的故障，这些故障可能会对电力系统的安全运行产生严重影响，因此需要进行及时的故障诊断和分析。

本文将对高压开关设备机械试验中的故障诊断分析进行深入探讨。

一、常见故障现象1. 开关设备不能动作当高压开关设备无法进行操作时，可能是由于机械连接处存在故障，导致机械传动部分无法正常工作。

开关设备内部可能存在线圈烧毁、弹簧断裂等故障，导致机械传动无法正常工作。

3. 开关设备动作不到位在进行机械试验时，如果发现开关设备无法完全到达指定的位置，可能是由于机械传动部分存在卡滞或断裂问题，导致动作不到位。

开关设备内部的零部件可能存在磨损或损坏，也会导致动作不到位。

二、故障诊断方法1. 检查机械传动部分在发现开关设备无法动作或者动作缓慢时，首先需要检查机械传动部分是否存在故障。

可以通过拆卸开关设备外壳，对机械传动部分进行检查和维护，查找机械连接处是否存在松动、卡滞或者磨损等问题。

对于存在问题的部分，需要进行及时的维修或更换。

三、故障分析与解决方案2. 内部零部件故障当开关设备依然无法正常动作时，可能是由于开关设备内部的线圈、弹簧等零部件存在烧毁、断裂或者损坏等问题。

解决方法是对内部零部件进行检查和维护，及时对存在问题的零部件进行修复或更换。

高压开关设备机械试验中的故障诊断分析涉及到机械传动部分、内部零部件和电气部分的多个方面，需要对各个方面进行细致的检查和分析，才能找到准确的故障原因并进行有效的解决。

只有做到及时的故障诊断和维护保养，才能确保高压开关设备的正常运行和安全运行。
