高压断路器的故障诊断与排除高压断路器是电力系统中重要的保护设备，它用于在电路发生故障时快速切断电流，以防止设备受到过载或短路的损害。
然而，由于长期使用和其他因素的影响，高压断路器也可能会出现故障，需要进行诊断和排除。
本文将介绍高压断路器故障的基本分类和常见排除方法。
1. 故障分类高压断路器的故障可以分为机械故障和电气故障两类。
1.1 机械故障机械故障是指高压断路器内部的机械部件出现故障，导致断路器无法正常运行。
1.1.1 接触不良接触不良是高压断路器常见的机械故障之一。
当高压断路器的接触电阻过大或接触面积减小时，会导致接触不良，使得电流无法正常通过。
此时，可以针对接触部分进行清洁、涂抹导电脂等维护操作来解决问题。
1.1.2 机械磨损长时间使用可能导致高压断路器的机械部件磨损，例如弹簧疲劳、触头磨损等。
当这些部件磨损严重时，可能会导致断路器无法正常闭合或分断电流。
解决方法是定期检查和更换磨损的零部件。
1.2 电气故障电气故障是指高压断路器在电流过大或过载的条件下出现的故障。
1.2.1 过载保护动作高压断路器具有过载保护功能，当电流超过额定值时，断路器会自动跳闸以防止设备过热。
然而，如果高压断路器频繁跳闸，可能是因为负载电流过大或断路器额定电流设置不合理。
解决方法是检查负载电流和断路器的额定电流是否匹配，并进行必要的调整。
1.2.2 短路故障短路故障是指电路中出现电流突然增大的情况。
高压断路器在检测到短路故障时，会快速跳闸以切断电流。
常见的短路故障原因包括绝缘损坏、设备接线错误等。
解决方法是通过检查和修复绝缘问题，或更正错误的接线方式。
2. 故障诊断与排除方法在面对高压断路器故障时，可采取以下诊断和排除方法：2.1 观察与检查首先，通过观察高压断路器的工作状态和指示灯等信息，判断是否存在明显的机械或电气故障。
然后，检查高压断路器的接线、连接器、触点等部分是否正常，并进行必要的清洁和拧紧操作。
2.2 使用测试设备使用合适的测试设备，如电流表、电压表等，对高压断路器的电气参数进行测试和测量。

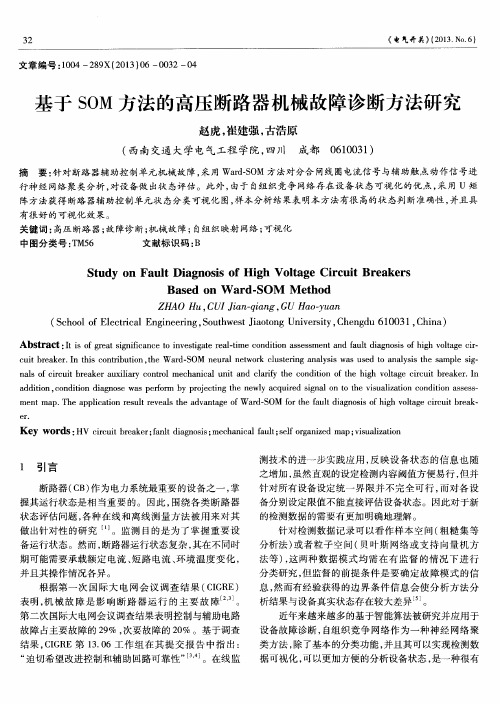

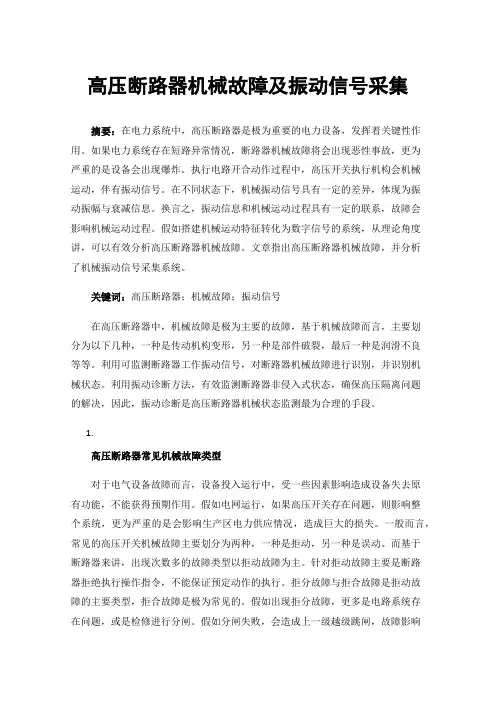

高压断路器机械故障及振动信号采集摘要：在电力系统中，高压断路器是极为重要的电力设备，发挥着关键性作用。
如果电力系统存在短路异常情况，断路器机械故障将会出现恶性事故，更为严重的是设备会出现爆炸。
执行电路开合动作过程中，高压开关执行机构会机械运动，伴有振动信号。
在不同状态下，机械振动信号具有一定的差异，体现为振动振幅与衰减信息。
换言之，振动信息和机械运动过程具有一定的联系，故障会影响机械运动过程。
假如搭建机械运动特征转化为数字信号的系统，从理论角度讲，可以有效分析高压断路器机械故障。
文章指出高压断路器机械故障，并分析了机械振动信号采集系统。
关键词：高压断路器；机械故障；振动信号在高压断路器中，机械故障是极为主要的故障，基于机械故障而言，主要划分为以下几种，一种是传动机构变形，另一种是部件破裂，最后一种是润滑不良等等。
利用可监测断路器工作振动信号，对断路器机械故障进行识别，并识别机械状态。
利用振动诊断方法，有效监测断路器非侵入式状态，确保高压隔离问题的解决，因此，振动诊断是高压断路器机械状态监测最为合理的手段。
1.高压断路器常见机械故障类型对于电气设备故障而言，设备投入运行中，受一些因素影响造成设备失去原有功能，不能获得预期作用。
假如电网运行，如果高压开关存在问题，则影响整个系统，更为严重的是会影响生产区电力供应情况，造成巨大的损失。
一般而言，常见的高压开关机械故障主要划分为两种，一种是拒动，另一种是误动。
而基于断路器来讲，出现次数多的故障类型以拒动故障为主。
针对拒动故障主要是断路器拒绝执行操作指令，不能保证预定动作的执行。
拒分故障与拒合故障是拒动故障的主要类型，拒合故障是极为常见的。
假如出现拒分故障，更多是电路系统存在问题，或是检修进行分闸。
假如分闸失败，会造成上一级越级跳闸，故障影响面积不断扩大，最终造成的影响是极为严重的。
不管是电气故障，或是机械故障都会造成断路器故障的发生。
在机械故障中，最为主要的原因是操作系统工作故障，或是传动装置故障，这部分因素在总故障中占有一定地位。

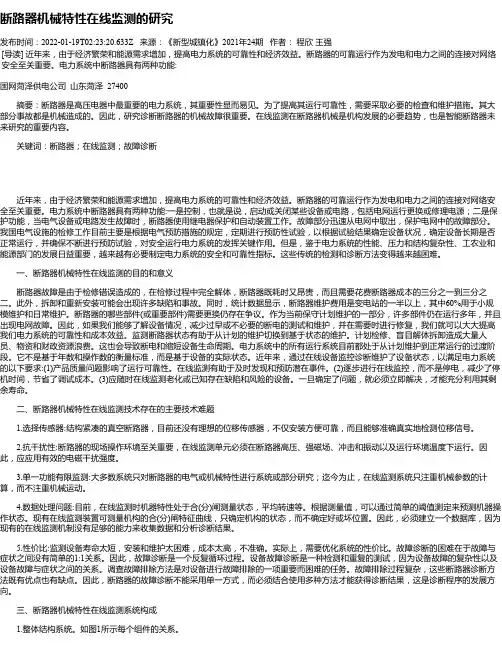

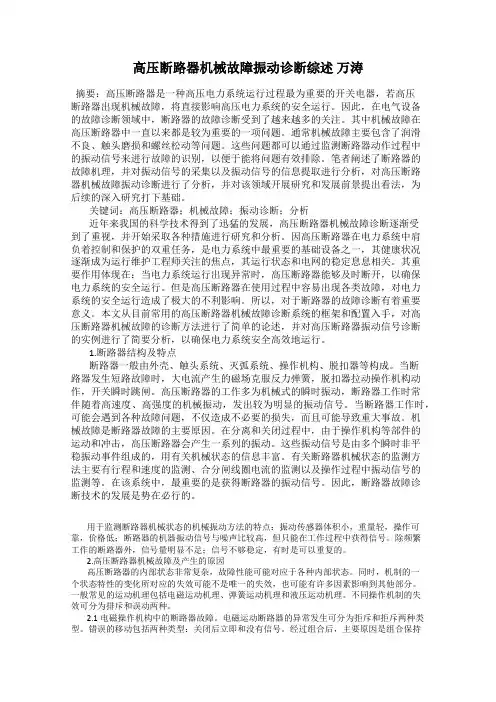

高压断路器机械故障振动诊断综述万涛摘要：高压断路器是一种高压电力系统运行过程最为重要的开关电器，若高压断路器出现机械故障，将直接影响高压电力系统的安全运行。
因此，在电气设备的故障诊断领域中，断路器的故障诊断受到了越来越多的关注。
其中机械故障在高压断路器中一直以来都是较为重要的一项问题。
通常机械故障主要包含了润滑不良、触头磨损和螺丝松动等问题。
这些问题都可以通过监测断路器动作过程中的振动信号来进行故障的识别，以便于能将问题有效排除。
笔者阐述了断路器的故障机理，并对振动信号的采集以及振动信号的信息提取进行分析，对高压断路器机械故障振动诊断进行了分析，并对该领域开展研究和发展前景提出看法，为后续的深入研究打下基础。
关键词：高压断路器；机械故障；振动诊断；分析近年来我国的科学技术得到了迅猛的发展，高压断路器机械故障诊断逐渐受到了重视，并开始采取各种措施进行研究和分析。
因高压断路器在电力系统中肩负着控制和保护的双重任务，是电力系统中最重要的基础设备之一，其健康状况逐渐成为运行维护工程师关注的焦点，其运行状态和电网的稳定息息相关。
其重要作用体现在：当电力系统运行出现异常时，高压断路器能够及时断开，以确保电力系统的安全运行。
但是高压断路器在使用过程中容易出现各类故障，对电力系统的安全运行造成了极大的不利影响。
所以，对于断路器的故障诊断有着重要意义。
本文从目前常用的高压断路器机械故障诊断系统的框架和配置入手，对高压断路器机械故障的诊断方法进行了简单的论述，并对高压断路器振动信号诊断的实例进行了简要分析，以确保电力系统安全高效地运行。
1.断路器结构及特点断路器一般由外壳、触头系统、灭弧系统、操作机构、脱扣器等构成。
当断路器发生短路故障时，大电流产生的磁场克服反力弹簧，脱扣器拉动操作机构动作，开关瞬时跳闸。
高压断路器的工作多为机械式的瞬时振动，断路器工作时常伴随着高速度、高强度的机械振动，发出较为明显的振动信号。
当断路器工作时，可能会遇到各种故障问题，不仅造成不必要的损失，而且可能导致重大事故。
Science and Technology & Innovation ｜科技与创新2024年 第02期DOI ：10.15913/ki.kjycx.2024.02.002高压断路器机电特性在线监测系统研究＊蒲星霖，万书亭，李少鹏，豆龙江，陶祖才（华北电力大学，河北 保定 071003）摘 要：针对高压断路器传统检修需停电的弊端，探索开发了一种在线实时监测高压断路器机电特性系统，由数据采集终端和数据处理终端构成。
首先对数据采集终端的软硬件系统及传感器进行了研究，利用非侵入式开口型霍尔传感器实时监测分合闸线圈电流，当线圈通电时触发数据采集终端，实现对高压断路器操作机构振动和线圈电流信号的有效采集。
其次通过星型LoRa 传输协议通信灵活组网，将采集到的数据无线传输至数据处理终端。
最后对所开发的系统进行测试，测试结果表明，所开发的系统具有实时性好、系统稳定可靠、信号传输距离远、抗干扰能力强、小型化集成化的优点，并可在高压断路器不停电状态下快速安装，为高压断路器的在线监测提供了有益参考，所开发的设备及监测方案可进一步扩展到不同类型高压开关的数据采集与故障诊断应用中。
关键词：高压断路器；电流信号；振动信号；在线监测中图分类号：TM561 文献标志码：A 文章编号：2095-6835（2024）02-0007-03——————————————————————————＊［基金项目］国家自然科学基金（编号：52275109）；河北省自然科学基金（编号：E2022502007）；保定市科技计划基础研究专项基金（编号：2172P010）断路器是电力系统中的重要设备，起到控制和保护电网的作用，在电网正常运行或发生异常事件时，及时安全接通或切断载荷，高压断路器的可靠运行是电网可靠稳定的重要前提与基础。
因此，高压断路器在线实时状态监测研究的必要性不可忽视[1-2]。
目前，高压断路器的检修模式仍为定期巡检与事故后维修，其检修方向缺乏明确目标，并且在检修过程中可能会由于整体拆卸与装配造成特性差异导致严重后果。
高压断路器的检测内容
高压断路器的检测内容主要包括以下几个方面：
1. 机械特性检测：检测断路器在动作过程中的速度、力量等机械特性，如分闸起始瞬间速度（刚分速度）、合闸起始瞬间速度（刚合速度）、最大分闸速度、最大合闸速度等。
这些值应与制造厂的规定值进行比较，以判断断路器动作速度的符合程度。
2. 电气特性检测：检测断路器的电气特性，如分合闸线圈电流、电压、功率等。
这些参数可以反映断路器在操作过程中的电气性能。
3. 操动机构振动信号检测：通过对操动机构振动信号的分析，判断断路器在操作过程中是否存在异常，如磨损、松动等。
4. 故障诊断：通过对断路器的状态监测和数据分析，诊断断路器是否存在故障，如绝缘损坏、接触不良等。
5. 灭弧性能检测：检测断路器在分合闸过程中的灭弧性能，确保断路器能够在故障情况下有效切断电路。
6. 辅助设备检测：检测断路器的辅助设备，如控制柜、保护装置、
测量仪表等，确保它们正常运行。
7. 环境检测：检测断路器所处环境的温度、湿度、气压等参数，以确保其在适宜的环境下工作。
8. 安全性检测：检查断路器的安全防护措施是否到位，如接地、防误操作等。
总之，高压断路器的检测内容涵盖机械、电气、振动、故障诊断等多个方面，以确保其在运行过程中的安全可靠。

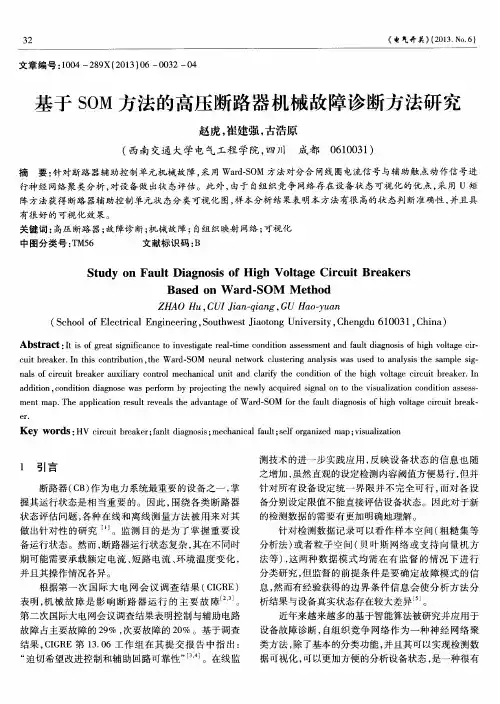

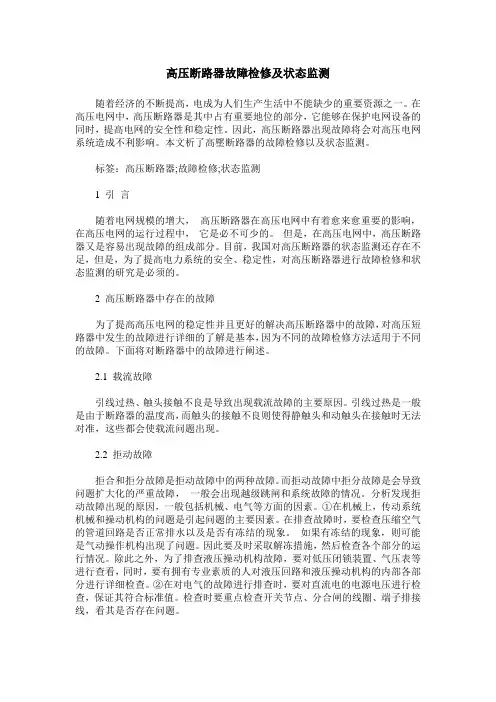

高压断路器故障检修及状态监测随着经济的不断提高，电成为人们生产生活中不能缺少的重要资源之一。
在高压电网中，高压断路器是其中占有重要地位的部分，它能够在保护电网设备的同时，提高电网的安全性和稳定性。
因此，高压断路器出现故障将会对高压电网系统造成不利影响。
本文析了高壓断路器的故障检修以及状态监测。
标签：高压断路器;故障检修;状态监测1 引言随着电网规模的增大，高压断路器在高压电网中有着愈来愈重要的影响，在高压电网的运行过程中，它是必不可少的。
但是，在高压电网中，高压断路器又是容易出现故障的组成部分。
目前，我国对高压断路器的状态监测还存在不足，但是，为了提高电力系统的安全、稳定性，对高压断路器进行故障检修和状态监测的研究是必须的。
2 高压断路器中存在的故障为了提高高压电网的稳定性并且更好的解决高压断路器中的故障，对高压短路器中发生的故障进行详细的了解是基本，因为不同的故障检修方法适用于不同的故障。
下面将对断路器中的故障进行阐述。
2.1 载流故障引线过热、触头接触不良是导致出现载流故障的主要原因。
引线过热是一般是由于断路器的温度高，而触头的接触不良则使得静触头和动触头在接触时无法对准，这些都会使载流问题出现。
2.2 拒动故障拒合和拒分故障是拒动故障中的两种故障。
而拒动故障中拒分故障是会导致问题扩大化的严重故障，一般会出现越级跳闸和系统故障的情况。
分析发现拒动故障出现的原因，一般包括机械、电气等方面的因素。
①在机械上，传动系统机械和操动机构的问题是引起问题的主要因素。
在排查故障时，要检查压缩空气的管道回路是否正常排水以及是否有冻结的现象。
如果有冻结的现象，则可能是气动操作机构出现了问题。
因此要及时采取解冻措施，然后检查各个部分的运行情况。
除此之外，为了排查液压操动机构故障，要对低压闭锁装置、气压表等进行查看，同时，要有拥有专业素质的人对液压回路和液压操动机构的内部各部分进行详细检查。
②在对电气的故障进行排查时，要对直流电的电源电压进行检查，保证其符合标准值。

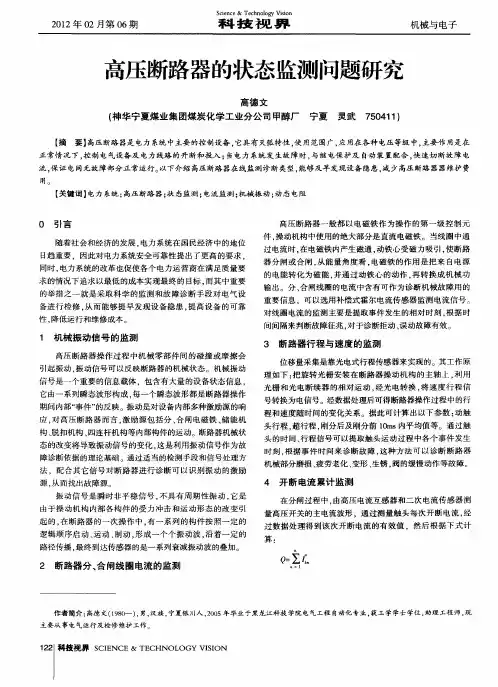

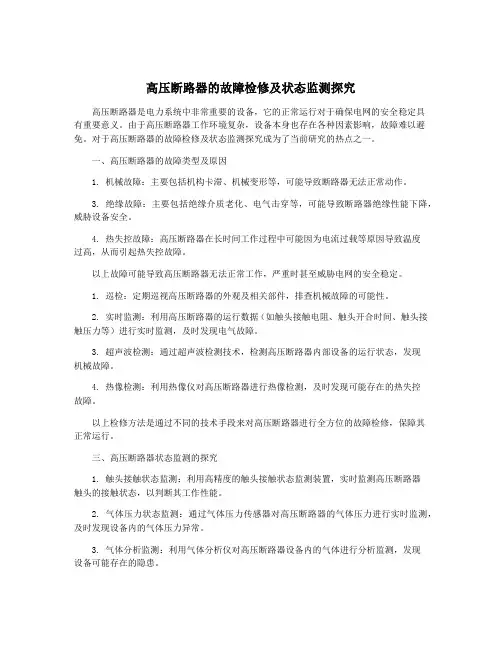

高压断路器的故障检修及状态监测探究高压断路器是电力系统中非常重要的设备，它的正常运行对于确保电网的安全稳定具有重要意义。
由于高压断路器工作环境复杂，设备本身也存在各种因素影响，故障难以避免。
对于高压断路器的故障检修及状态监测探究成为了当前研究的热点之一。
一、高压断路器的故障类型及原因1. 机械故障：主要包括机构卡滞、机械变形等，可能导致断路器无法正常动作。
3. 绝缘故障：主要包括绝缘介质老化、电气击穿等，可能导致断路器绝缘性能下降，威胁设备安全。
4. 热失控故障：高压断路器在长时间工作过程中可能因为电流过载等原因导致温度过高，从而引起热失控故障。
以上故障可能导致高压断路器无法正常工作，严重时甚至威胁电网的安全稳定。
1. 巡检：定期巡视高压断路器的外观及相关部件，排查机械故障的可能性。
2. 实时监测：利用高压断路器的运行数据（如触头接触电阻、触头开合时间、触头接触压力等）进行实时监测，及时发现电气故障。
3. 超声波检测：通过超声波检测技术，检测高压断路器内部设备的运行状态，发现机械故障。
4. 热像检测：利用热像仪对高压断路器进行热像检测，及时发现可能存在的热失控故障。
以上检修方法是通过不同的技术手段来对高压断路器进行全方位的故障检修，保障其正常运行。
三、高压断路器状态监测的探究1. 触头接触状态监测：利用高精度的触头接触状态监测装置，实时监测高压断路器触头的接触状态，以判断其工作性能。
2. 气体压力状态监测：通过气体压力传感器对高压断路器的气体压力进行实时监测，及时发现设备内的气体压力异常。
3. 气体分析监测：利用气体分析仪对高压断路器设备内的气体进行分析监测，发现设备可能存在的隐患。
5. 光纤测温技术的应用：通过光纤测温技术，对高压断路器的各个部位进行温度测量，发现可能存在的故障。
高压断路器状态监测的探究主要是通过各种先进的监测技术手段，对高压断路器进行全方位的状态监测，及时发现设备可能存在的隐患。

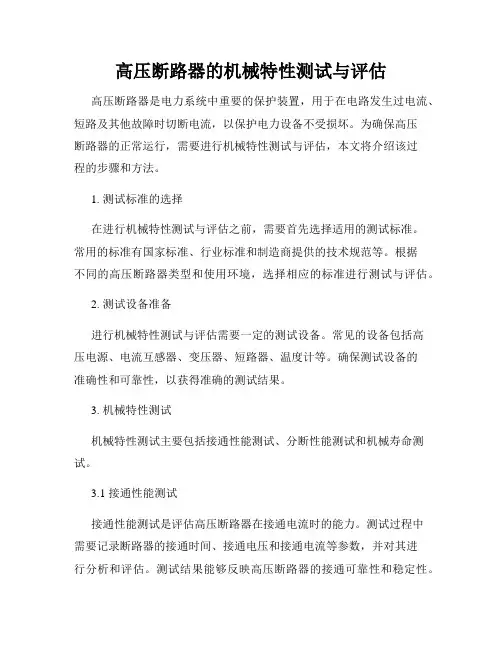

高压断路器的机械特性测试与评估高压断路器是电力系统中重要的保护装置，用于在电路发生过电流、短路及其他故障时切断电流，以保护电力设备不受损坏。
为确保高压断路器的正常运行，需要进行机械特性测试与评估，本文将介绍该过程的步骤和方法。
1. 测试标准的选择在进行机械特性测试与评估之前，需要首先选择适用的测试标准。
常用的标准有国家标准、行业标准和制造商提供的技术规范等。
根据不同的高压断路器类型和使用环境，选择相应的标准进行测试与评估。
2. 测试设备准备进行机械特性测试与评估需要一定的测试设备。
常见的设备包括高压电源、电流互感器、变压器、短路器、温度计等。
确保测试设备的准确性和可靠性，以获得准确的测试结果。
3. 机械特性测试机械特性测试主要包括接通性能测试、分断性能测试和机械寿命测试。
3.1 接通性能测试接通性能测试是评估高压断路器在接通电流时的能力。
测试过程中需要记录断路器的接通时间、接通电压和接通电流等参数，并对其进行分析和评估。
测试结果能够反映高压断路器的接通可靠性和稳定性。
3.2 分断性能测试分断性能测试是评估高压断路器在切断电流时的能力。
测试过程中需要记录断路器的分断时间、分断电压和分断电流等参数，并对其进行分析和评估。
测试结果能够反映高压断路器的分断能力和切断能力。
3.3 机械寿命测试机械寿命测试是评估高压断路器在长期使用中的稳定性和可靠性。
测试过程中需要对断路器进行反复的接通和分断操作，并记录测试次数和断路器的性能变化情况。
通过分析测试结果，可以判断高压断路器的机械寿命，并预测其使用寿命。
4. 评估与分析完成机械特性测试后，需要对测试数据进行评估与分析。
根据测试结果，对高压断路器的机械性能进行评估，判断其是否符合设计要求和标准规定。
如果存在性能不达标的情况，需要对断路器进行调整或更换。
5. 结论与建议根据机械特性测试与评估的结果，撰写测试报告，给出结论与建议。
如果高压断路器的机械特性符合要求，则可以继续使用；如果不符合要求，则需要采取相应的措施进行修复或更换。
电气高压断路器中高压断路器的机械故障监测研究
随着用电需求的规模不断增长，使得我国的电网规模越来越大。
如何保障供电网络的安全性和可靠性是电力行业发展面临的重要问题。
断路器断路器机械检修系统可以有效保障供电网络的安全性和可靠性，但是在实际运行过程中可能存在着机械故障，因此本文在此基础上重点分析了电气高压断路器中高压断路器的机械故障的相关问题，从而更好促进我国电力行业的发展。
标签：电力行业;电网系统;漏电器隐形故障;电力系统连锁故障;稳定性
前言
近些年，随着信息技术不断发展，电力系统的自动化水平取得了很大的发展，为保障国民经济发展做出了重要的贡献。
但随着我国对于电力需求越来越大，使得电力网络的规模越来越大，电力系统的结构越来越复杂，在电力系统工作的各个环节容易出现各种机械事故，给电力系统的人员造成一定的伤害。
因此如何开展断路器断路器机械故障技术对于电力系统的安全运行至关重要，也保障了工作人员的生命财产安全，从而保障了电力系统的安全稳定的运行。
1.断路器断路器机械检修的重要性
断路器断路器机械检修的主要原理是通过相关的断路器断路器机械检修装置来切断相关的故障电路，从而保护相关电力人员和电力高压断路器的安全，因此断路器断路器机械检修技术对于保护相关人员的安全具有重要的意义。
随着我国不断电力技术的不断发展，我国在断路器断路器机械检修技术方面也取得了很大的发展，目前在电力行业常用的主要有四种断路器断路器机械检修类型：1.零序电流互感器;2.总开关;3.分离脱扣线圈;4.脱扣装置。
当电力工程人员在使用断路器断路器机械检修装置是，相关高压断路器能够检测电力系统相关的电力参数，主要通过检测电压电流参数的异常，通过一定的放大措施，如果发现异常就进行相关的切断电源处理，从而实现断路器断路器机械检修。
在我国电力行业的发展过程中，电力工程师在电力工程项目中常使用的断路器断路器机械检修装置主要是两种类型：第一种是电流动作保护器，第二种是电源动作保护器。
同时在保护方式上也可以分为直接保护和间接保护的方式。
直接保护是通过覆盖的技术直接来保护电路，而间接保护采用的是通过隔离的措施来进行相关电路的保护。
断路器断路器机械检修对于保护电力系统人员安全和电力高压断路器具有重要的意义，能够有效降低电力事故的破坏范围，有效降低企业的经济损失，同时也能够最大程度保障电力系统的安全性。
2.机械振动信号的监测
高压断路器依靠其机械部件的正确动作来发挥其功能，因此各部件的机械可靠性极为重要。
加强对机械故障的监测，提前发现潜在故障，对于降低高压断
路器故障率，提高电力系统的安全性和效率具有重要意义。
机械振动信号是一种包含大量高压断路器状态信息的丰富信息载体。
它由一系列瞬态波形组成。
每个瞬态波形都是断路器运行时内部“事件”的反映。
振动是对高压断路器内部各种激励源的响应。
对于高压断路器，励磁源包括闭合和闭合电磁铁、储能机构、脱扣机构、四杆联动机构等内部元件的运动。
断路器机械状态的变化会引起振动信号的变化，这是利用振动信号作为故障诊断依据的理论基础。
通过适当的检测手段和信号处理方法，可以识别出振动的激励源，找到故障的根源。
2.1振动信号的特点
高压断路器是一种瞬时动作电器。
正常运行时处于静止状态。
只有在开闭指令执行时才能快速动作，从而产生强烈的振动。
振动信号具有以下特点：振动信号是瞬时非平稳信号。
没有周期性。
有效信号出现的时间非常短，通常在几十到几百毫秒之间。
振动是由力的冲击和操作机构内部构件运动形式的变化引起的。
在断路器的一次操作中，按一定的逻辑顺序启动、移动、制动一系列元件，形成振动波，从而沿着一定的路径，传感器的最终到达是一系列衰减的振动波，不同的结构和不同的运动特性会产生不同的叠加波形。
2.2振动信号合分闸的波形分析
在高压断路器的合闸和合闸过程中，冲击波与断路器运行时的运动状态之间存在着对应的关系。
这为断路器监测提供了重要数据。
通过选择合适的零件，可以得到支架。
或振动信号上的套管，以确定具体的行动内。
3.检测技术手段
3.1动态电阻检测
通用SF6断路器有主触点和电弧触点。
灭弧主要取决于电弧接触。
当断路器处于闭合状态时，被测回路电阻主要是主接触接触电阻与电弧接触接触电阻并联时的回路电阻。
值，在正常情况下，主触点的接触电阻远远小于电弧触点的接触电阻，因此所测回线电阻不能反映电弧触点的燃烧情况。
通过检测断路器运行过程中的回路电阻曲线，可以在不拆卸断路器的情况下得到电弧接触的有效接触时间。
这种检测方法称为动态环路检测，被测电阻称为动态环路电阻。
为了区别断路器闭合时通常测量的回路电阻，后者称为静态回路电阻。
3.2电力参数检测
高压断路器的机械故障的常用的检测方法和检测措施主要是从电力系统的参数入手，通过检测电力参数的变化来判断电力装置是否发生异常，常用的检测电力参数主要有电压、电流以及功率因素。
因此在开展高压断路器的机械故障检测方法和检测措施的研究之前首先要对于电力系统中的电力参数的特征进行充分分析，从而为高压断路器的机械故障的检测打下坚实的基础。
因为在电力系统系统工作过程中，如果电能计量装置发生异常或者出现故障，那么就会影响这条
线路的工作状态、相关信号的能量状态、或者参数发生变化，这些异常就会影响着回路相关参数的变化，那么电力系統通过对于回路的电压、计量电流、功率因素三个方面的分析，就可以判断高压断路器的机械故障是否出现异常现象，如果出现计算的数值超过一定的阈值，高压断路器的机械故障就会发生指示信号或者进行相应的报警，但是不同的电力装置都存在着优点和确定，在灵敏性和精度方面也是存在着很大的差距的。
5.减少电气高压断路器中高压断路器的机械故障几点建议
5.1做好安全性和可靠性控制
在日程工作环节，电力企业应提高工程人员的安全意识，提高自身的预防知识，确保自身和施工高压断路器的安全。
通过自身的工作经验，不断优化断路器机械检修技术，严格按照相关标准使用高压断路器。
此外，有关部门还应在工程现场进行一定的防护工作，以保证工程人员的安全，提高工程的安全性。
5.2完善状态管理体系
为保证电力系统运行中的高压断路器的有效运行，必须建立健全的状态管理体系，这是新形势下管理工作创新和实践的最佳途径。
所谓状态管理，就是把电力系统运行中的高压断路器的管理分为维护状态管理、高压断路器故障状态管理和高压断路器完整性管理。
在高压断路器即将打开前，明确人员的操作方式和维修人员的维修方法，避免安全事故的发生。
高压断路器处于故障状态时，应及时确定高压断路器管理各部门负责人和实际管理人员，并按预防性维修方法查明故障原因并进行维修保养。
可以在高压断路器的各个状态下悬挂标志，特别是在故障状态下，如：“故障状态”、“服务状态”等，以表示高压断路器的状态，从而保证了工作人员的人身安全和高压断路器管理工作的连接效率。
只有这样才能更好地保障高压断路器的正常使用。
6.结语
综上所述，断路器在低压配电系统中发挥了重要的重要，不仅能够有效保护电路系统，在最快的时间内能够将故障从电力系统中切除。
做好断路器的机械故障检测对于保障断路器的安全性和可靠性提供了可靠的技术保障。
本文根据笔者自身的经验提出了几点切实可行的建议，希望给相关工作者一定的参考作用。
