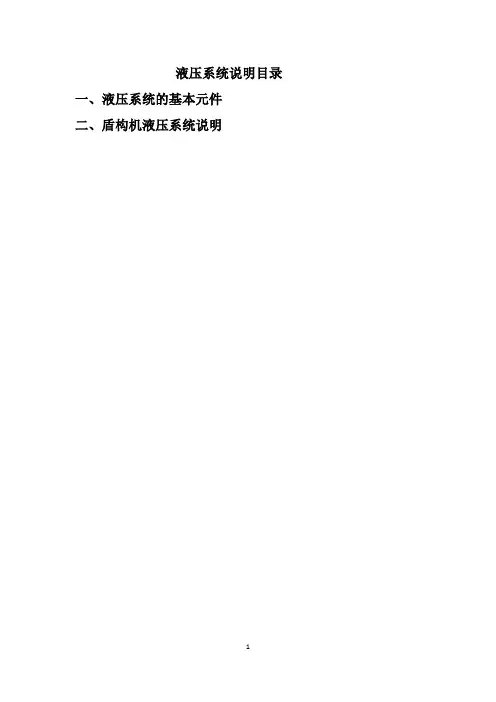

液压系统说明目录

一、液压系统的基本元件

二、盾构机液压系统说明

一、液压系统元件

1液压泵

液压泵是液压系统的动力元件,按结构可以分为柱塞泵、齿轮泵、叶片泵,按排量可以分为定量泵、变量

泵,按输出出口方向又可以分为单向泵、双向泵。

泵都是由电动机或其他原动机带动旋转,通过这种往复的旋转将油不断地输送到管路中,通过各种阀的作

用,控制着执行元件的运行。

在大连地铁盾构机中,螺旋输送机使用一个双向变量泵和一个定量泵,推进系统中使用一个大排量的单向

变量泵,管片安装机种使用两个单向变量泵,注浆系统

中使用一个单向变量泵,辅助系统使用一个单向变量泵。

a.定量齿轮泵

注:右侧油液进入泵内,齿轮旋转带动油液从左侧出口流出,排量是一定的

c.定量叶片泵

注:转子转动,带动叶片推动油液1、2进油,3、4出油,排量一定

d.斜盘式柱塞泵

注:斜盘由联轴器带动转动,往复吸油、压油,斜盘角度是可以调控的

2液压阀

液压阀根据作用可以分为压力控制阀、流量控制阀、方向控制阀。

压力控制阀可以控制液压回路的压力,如当液压回路中压力过大时,溢流阀或卸荷阀打开泄压。

流量控制阀可以控制液压回路中的流量大小,根据流量的不同可以控制执行元件的速度。

方向控制阀主要控制液压回路中液压油的流动方向,由此可以改变液压油缸的伸缩。

各种阀一般安装在靠近泵的油液管路中,相对来说比较集中,便于检查和维修。

a.单向阀

注:油液从P1口进入,克服弹簧力推开单向阀的阀芯,经孔隙从p2

口流出,油液只能从p1流向p2

b.溢流阀

注:油从压力口进入,通过阻尼孔进入后腔,克服弹簧压力,推开阀芯,油液从溢流口

c.液控单向阀

注:x口接压力油时,阀芯将a与b口堵死,当x口接油箱时,若Pa大于Pb,则从a口进油,打开阀芯,流向b口,若Pb大于Pa时,则油液从b 口流向a口,

d.插装阀

注:控制油路克服弹簧力,接通进出口,该阀一般用于主油路

e.减压阀注:主要用于控制出口压力

3液压马达

液压马达属于液压系统的执行元件,与液压泵的工作原理相反,液压泵是将其他形式的能(如电能、风能)转化为液压油的动能,而液压马达是将液压油的动能转化为机械能,从而实现马达的旋转带动执行元件的转动。盾构机中用到的马达主要是轴向柱塞变量马达,可实现无级调速。

4液压油缸

液压油缸同样是液压系统中的执行元件,主要有伸出、收回、保持三个状态,一般是中间隔开分为两个工作腔即有杆腔和无杆腔。最常见的是单活塞杆油缸,两个工作腔交替进行进油、回油来控制活塞杆的状态。

5液压辅助元件及工作介质

液压回路中除了以上几大部分以外还有很多辅助元件,例如油箱、过滤器、传感器、蓄能器、密封装置、冷却器、液压管路和接头、温度计、液位计等。

液压的工作介质就是指液压油,中铁装备公司根据NAS清洁度选择液压油的粘度V=68mm²/s,主要使用壳牌或美孚液压油。

伸缩油缸换向回路示意图:

油缸伸出为例,泵在电动机的带动下开始转动将油液输出,换向阀换到左位,进入液压油缸无杆腔,同时有杆腔的油液开始回油,经换向阀流入到油箱,1、2属溢流阀,当油路中压力较大时,溢流阀打开,油液直接回到油箱,防止压力过大时对系统造成冲击甚至破坏。

注:此图原理同上图,换向阀的关闭是通过手柄操作的

二、盾构机液压系统

根据液压油的走向,大致可以把整个液压系统的回路归结为:油箱→液压泵→液压控制阀→液压马达或者

液压油缸→液压回油散热器→油箱。

1、螺旋输送机液压基本原理

下图是大连地铁2号线201工程土压平衡式盾构机螺旋输送机旋转的液压系统图,以正转为例:首先,准

备好盾构机启动条件,选定正转方向、按下螺旋输送机

启动按钮后,电动机开始启动,带动左侧双向变量液压

泵旋转,泵开始输出液压油,分出上下两路,上侧液压

油途径压力表到达换向阀(此时换向阀已经换位到左位)

处不通继续向上,到达五个旋转马达右侧,推动马达旋转,同时下侧液压油向上到达换向阀处,推开溢流阀,因节流口的原因只有部分油液流回油箱,其余部分油液继续向上到达五个马达左侧,因为左右两侧油液压力的关系,马达由右向左转动,从而实现螺旋输送机的正转。

2、推进系统液压基本原理

下图是大连地铁2号线工程201标段盾构机推进系统的液压原理图,以A组推进为例:准备好启动条件,启动刀盘,再启动推进系统,首先电动机启动带动变量斜盘泵,泵将液压油从油箱中经过过滤器吸出再压出,流经带有开关和旁通单向阀的过滤器到达换向阀(换向阀在控制泵的调节下已换至右位),再经过单向阀到达液压油缸的后腔,同时,液压前腔的液压油经换向阀回油到油箱,从而实现液压油缸的伸出。当液压油缸收回时,通过换向阀换位,液压油缸前腔进油,后腔出油,实现收回。当需要加大或减小推进速度时,可通过可调节流口的开口大小调整。管片拼装时,液压油缸后腔压力较大,回收较困难,可通过插装阀1直接回油。

推进系统液压总图:

3、管片拼装机液压基本原理

下图是大连地铁2号线工程201标段盾构机管片安装机液压系统原理图,液压泵是双变量斜盘泵,以旋转为例:准备好管片拼装条件,停止推进并启动管片拼装模式,电动机带动变量泵,泵将油从油箱经过滤器压入左右换向阀处,换向阀在控制阀的作用下已经换到图中的下位,油液经过换向阀与平衡阀到达单向定量液压马达,液压马达通过转动将液压能转换为机械能,从而实现带动拼装机旋转。其中,平衡阀块中两个两位两通阀处于单向阀的状态,只能单向导通,当回油时,进油侧油压通过管路推动两位两通阀至双向联通状态,马达可以顺利回油。阀块中还有两个溢流阀,当达到溢流阀的设定压力,阀门打开,进回油路联通,马达前后受力相等,停止旋转,实现了管片拼装机只能旋转±200°。同理,通过换向阀的作用,可实现管片拼装机的其他五个自由度。
