工程图识图今天我们将学习的内容分两部分：第一部分：初步认识工程图1我们国家的工程图绘制标准1。
1工程图的作用2，工程图框的认只3，工程图识图的步骤4，工程图视角及线条的认识5，工程图中常用的视图5。
1三视图5.2剖视图5。
3断裂视图5。
4局部放大视图第二部分：工程图面中具体要求的认识6,工程图中尺寸标示的认识7，工程图中形位公差的认识8，表面粗糙度的认识9,各种螺纹的认识9。
1螺纹的度量单位9。
2螺纹的定义及分类9.3普通螺纹直径公差带的位置和大小9。
4普通螺纹选用公差带9。
5梯形螺纹选用公差带(中径）9.6我国常用螺纹的标记示例9.7螺纹相关参数的查询10，标准公差第一部分初步认识工程图1.我们国家的工程图绘制标准各方面都有详细的标准，我们了解一下就行了。
1。
1工程图的作用工程图是表达设计者设计意图的重要方法，是零件加工制造、装配的依据，工程图被誉为“工程技术界语言”，如果你不识工程图，相当于你听不懂与你交流的人语言，接下来你的工作将无法开展.如果你对工程图的具体要求不完全懂,理解模棱两可,靠猜来展开工作，那你的工作质量要打个大大的问号，这样下去早晚会给公司造成损失，最终你的收入也会受损失，严重的话你的工作还会不保。
所以我们在坐的各位,一定要重视对工程图的认识。
2，工程图框的认识2。
1 工程图图幅工程图的图幅有A0,A1,A2，A3，A4共5种。
具体采用哪种，根据零件的大小来选用。
2.2工程图图框工程图图框分为横框和竖框，具体采用哪种,根据所画零件的形状来选用。
下图这张是我们公司的最新的一份工程图，我们来看看各部分的功能认识工程图框。
pdf2。
3 图框的认识2。
3.1图框最外围的是工程图的坐标，由字母和数字组成,一般从右向左看,例如:A3图区尺寸6。
2和0。
6。
2.3.2 图框的右下角一般有：1、工程图的投影视角，分为第一视角和第三视角（如何区分及它前的不同点，后面专门讲）2、公司的LOGO和名称。

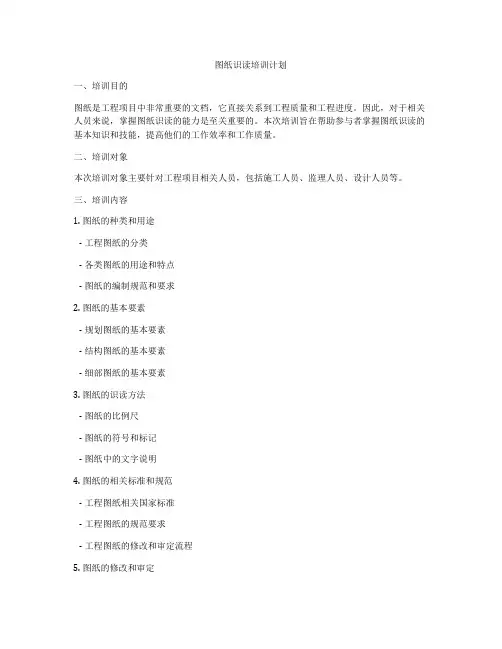

图纸识读培训计划一、培训目的图纸是工程项目中非常重要的文档，它直接关系到工程质量和工程进度。
因此，对于相关人员来说，掌握图纸识读的能力是至关重要的。
本次培训旨在帮助参与者掌握图纸识读的基本知识和技能，提高他们的工作效率和工作质量。
二、培训对象本次培训对象主要针对工程项目相关人员，包括施工人员、监理人员、设计人员等。
三、培训内容1. 图纸的种类和用途- 工程图纸的分类- 各类图纸的用途和特点- 图纸的编制规范和要求2. 图纸的基本要素- 规划图纸的基本要素- 结构图纸的基本要素- 细部图纸的基本要素3. 图纸的识读方法- 图纸的比例尺- 图纸的符号和标记- 图纸中的文字说明4. 图纸的相关标准和规范- 工程图纸相关国家标准- 工程图纸的规范要求- 工程图纸的修改和审定流程5. 图纸的修改和审定- 工程图纸的修改流程- 工程图纸的审定流程- 工程图纸的变更和记录6. 图纸的应用技巧- 利用图纸提高工作效率- 图纸的信息获取和利用- 图纸的关键信息识别和应用四、培训方式本次培训采用理论教学与实际操作相结合的方式。
主要包括课堂授课、现场实地考察和模拟操作等形式。
1. 课堂授课- 培训讲师进行相关理论知识的讲解- 培训参与者进行相关问题讨论和交流2. 现场实地考察- 参与者参观工地和工程现场- 考察图纸在工程实际中的应用情况- 培训讲师解答相关问题3. 模拟操作- 参与者进行图纸识读的模拟操作- 培训讲师进行指导和辅导- 参与者进行操作总结和反馈五、培训计划1. 第一阶段：图纸基础知识培训- 时间：2天- 内容：图纸的种类与用途、图纸的基本要素、图纸的识读方法2. 第二阶段：图纸相关标准与规范培训- 时间：1天- 内容：图纸的相关标准与规范、图纸的修改与审定3. 第三阶段：图纸应用技巧培训- 时间：1天- 内容：图纸的应用技巧、图纸的实际操作演练六、培训考核1. 培训结束后，对参与者进行图纸识读知识考核2. 考核合格者颁发培训证书七、培训效果评估1. 培训结束后，对参与者进行培训效果调查，收集参与者的反馈意见2. 对培训进行总结和评估，整理培训报告八、培训后续跟踪1. 培训结束后，对参与者进行培训后续跟踪，了解图纸识读知识的应用情况和效果2. 定期举办图纸识读知识交流会，加强相关人员的培训和交流以上为图纸识读培训计划，希望通过本次培训，能够帮助参与者掌握图纸识读的基本知识和技能，提高他们的工作效率和工作质量。
建筑工程识图超级详细培训教程建筑工程识图是建筑行业中不可缺少的一部分，也是每位建筑工程师必备的基础技能之一。
本文将详细介绍建筑工程识图的基础知识、绘图方法以及注意事项，帮助大家更好地掌握建筑工程识图技能。
一、建筑工程识图基础知识1. 工程制图分类根据要表达的图形内容和使用目的的不同，工程制图可以分为以下几种：•建筑制图•基础设施制图•机械制图•电气制图•科技制图2. 建筑工程制图基础建筑工程制图主要包含平面图、立面图、剖面图、构造图、细部图等几个部分。
平面图是建筑制图中最为重要的一部分，主要用于表达建筑的平面布局。
立面图用于描述建筑物立面的构造和装饰；剖面图则用于描述建筑物内部结构、构造和装修；构造图则用于描述建筑物各种构造的形状、尺寸和关系；细部图则用于描述建筑物中一些局部细节的形状、尺寸和结构等。
二、建筑工程识图方法1. 了解常见建筑工程符号建筑工程符号是建筑手绘图中最为常见的一种元素，包括建筑物的图例、缩写、尺度、边界等等。
比如，“DP”表示“电气管道”、“W”代表“水管”、“F”代表“风管”、“GL”代表“大楼”等等。
2. 确定平面图比例平面图上，每个方格的宽度代表的实际长度就是该图比例尺的1/10。
建议采用 1:100、1:200 或 1:500 的比例。
3. 确定绘图工具建筑工程制图最常用的工具就是铅笔、橡皮、尺子、直角板和图钉等。
建议使用矩形头尺子或平头尺子进行测量，直角尺则可用于绘制直角线。
4. 选择合适的绘图材料建议在纸上或卡纸上进行绘制，以保证图纸质量和颜色效果。
在绘制过程中，可使用不同颜色的笔或画笔来区分不同的部分和元素。
5. 使用辅助工具进行绘制为了保证图纸的精度和准确性，建议使用一些辅助工具进行绘制，如绕尺器、压痕线和水平线等。
三、建筑工程识图注意事项1. 注意细节建筑工程制图过程中，应注意图纸的每一个细节，如图纸的比例尺、字体和符号的规范化等。
2. 常用建筑工程符号的正确性建筑工程符号的正确使用是保证图纸能够被准确理解的重要保障，因此建筑人员需要熟练掌握常用建筑工程符号及其代表的含义，并在制图中准确使用。
一．工程识图1.识图顺序首先看总平面图。
总平面图中一般都标注有坐标、方格网、指北针等。
从总平面图中熟悉现场建构筑物的方位、布置、相互关系。
其次看图纸总说明或者是分卷总说明、图纸清册。
了解工程总体情况、水文地质及气象情况、设计依据、建设规模、设计原则及设计思想、施工监理的注意事项等。
看图纸清册，了解工程中共有多少卷册图纸。
再次看每卷册图纸。
看每卷册图纸的顺序：卷册内目录→卷册内总说明→平面图→立面图→各详图。
通过图纸目录，了解图纸类别和张数。
按目录顺序通读一遍，对工程有一概略了解。
再按专业逐张进行阅读。
阅读时先整体后局部、先文字说明后图样、先图形后尺寸。
2.总平面图的识读1）.看比例、图例及有关的文字说明。
2）.了解工程的用地范围、地形地貌、场地高程和周围环境情况、主要风向。
3）.了解拟建构筑物的平面位置和定位依据、坐标系统。
4）.了解拟建构筑物的朝向。
5）.了解道路交通及管线布置情况。
6）.了解绿化的要求和布置情况。
3.结构及建筑施工图的主要内容1）.设计说明：主要设计依据、自然条件及使用条件、施工要求、材料的质量要求、选用的图集。
2）.平面布置图：基础平面图、楼层结构平面图、屋顶结构平面图、门窗位置、孔洞位置。
3）.构件详图：梁、板、柱及基础结构详图、楼梯结构详图、屋架结构详图、其它构件详图。
4.常用图纸符号（1）定位轴线：用来确定建构筑物主要结构或构件的位置及其尺寸的基线。
平面定位轴线编号原则：水平方向采用阿拉伯数字，从左向右依次编写；垂直方向采用大写英文字母，从下至上依次编写，其中I、O、Z 不得使用，避免同1、0、2 混淆。
附加定位轴线：用于次要承重构件处。
定位轴线的各种标注方法：（2）尺寸、标高：尺寸单位：米（m）——用于标高及总平面图；毫米（mm)——除标高及总平面图外的尺寸标注。
标高符号：标高数字：总平面图标注到小数点后两位，其余标注到小数后三位。
标高分类：（1）绝对标高：我国把青岛市外的黄海海平面作为零点所测定的高度尺寸。
工程图识图今天我们将学习的内容分两部分：第一部分：初步认识工程图1我们国家的工程图绘制标准工程图的作用2，工程图框的认只3，工程图识图的步骤4，工程图视角及线条的认识5，工程图中常用的视图三视图剖视图断裂视图局部放大视图第二部分：工程图面中具体要求的认识6，工程图中尺寸标示的认识7，工程图中形位公差的认识8，表面粗糙度的认识9，各种螺纹的认识螺纹的度量单位螺纹的定义及分类普通螺纹直径公差带的位置和大小普通螺纹选用公差带梯形螺纹选用公差带（中径）我国常用螺纹的标记示例螺纹相关参数的查询10，标准公差第一部分初步认识工程图1.我们国家的工程图绘制标准各方面都有详细的标准，我们了解一下就行了。
工程图的作用工程图是表达设计者设计意图的重要方法，是零件加工制造、装配的依据，工程图被誉为“工程技术界语言”，如果你不识工程图，相当于你听不懂与你交流的人语言，接下来你的工作将无法开展。
如果你对工程图的具体要求不完全懂，理解模棱两可，靠猜来展开工作，那你的工作质量要打个大大的问号，这样下去早晚会给公司造成损失，最终你的收入也会受损失，严重的话你的工作还会不保。
所以我们在坐的各位，一定要重视对工程图的认识。
2，工程图框的认识工程图图幅工程图的图幅有A0,A1,A2,A3,A4共5种。
具体采用哪种，根据零件的大小来选用。
工程图图框工程图图框分为横框和竖框，具体采用哪种，根据所画零件的形状来选用。
下图这张是我们公司的最新的一份工程图，我们来看看各部分的功能认识工程图框.pdf图框的认识图框最外围的是工程图的坐标，由字母和数字组成，一般从右向左看，例如：A3图区尺寸和。
图框的右下角一般有：1、工程图的投影视角，分为第一视角和第三视角（如何区分及它前的不同点，后面专门讲）2、公司的LOGO和名称。
3、工程图的单位（分毫米mm和英寸inch）4、未注公差（常见的有：按小数点后位数来定的，比如：.X的01，.XX的；按线性长度来定，比如：0≥5的，5≥20的等等，还有直接指定一个标准的，比如IT12中华人民共和国国家标准或者ISO-2768-M 公差带附表(ISO-2768).xls等等）5、签字确认区（一般包括，设计，绘图，校对，审核，批准等，各公司略有不同）6、材料。
施工图纸识图十个技巧导读它明确规定了要建造一幢什么是“工程的语言”，施工图纸是建造房屋的依据，学会正确的识图方法，做法和技术要求。
样的建筑，并且具体规定了形状、尺寸、才能收到事半功倍的效果。
把握主次1拿到一份图纸后，先看什么图，后看什么图，应该有主有次。
一般是按如下顺序进行：质量标准、位置、标高、材料要求、了解建筑物的概况、1、仔细阅读设计说明，施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；、接着看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的2安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的3 要求等；、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；4、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关5 系，加深对整个工程的理解；6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。
只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到先看说明后看图，顺序最好为平、立、剖；查对节点和大样，建筑结构对照读”这样才能收到事半功倍的效果。
2记住尺寸但都是通过各部分尺寸的改变而出现各种不同的造内容建筑工程虽然各式各样，型和效果。
直径等具体尺寸，宽、高、图上如果没有长、俗话说：“没有规矩，不成方圆”，作为具体的和操作人员来说，施工人员就没法按图施工。
但是图纸上的尺寸很多，不需要，也不可能将图上所有的尺寸都记住。
主要构配件的规格、型号、位置、数量等，则但是，对建筑物的一些主要尺寸，减少或有利于施工操作，是必须牢牢记住的。
这样可以加深对设计图纸的理解，避免施工错误。
一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉纵横轴线心中记，层高总高很重要结构尺寸要记住，构件型号别错了基础尺寸是关键，结构强度不能少梁柱断面记牢靠，门窗洞口要留好。
第1篇一、培训背景随着我国建筑行业的快速发展，图纸在工程建设中的重要性日益凸显。
图纸是设计者与施工者沟通的桥梁，是工程建设的蓝图。
为了提高员工的图纸识读能力，确保工程质量，减少因图纸识读错误导致的损失，特制定本培训计划。
二、培训目标1. 使参训人员掌握图纸的基本构成和常用符号。
2. 提高参训人员对各类图纸的识读能力，包括建筑图纸、结构图纸、电气图纸等。
3. 培养参训人员分析图纸、解决实际问题的能力。
4. 提高参训人员的工程质量和安全意识。
三、培训对象1. 公司内部所有从事工程建设的员工。
2. 新入职员工，特别是从事施工、设计、监理等岗位的人员。
四、培训内容1. 图纸基础知识- 图纸的基本构成：标题栏、图框、比例尺、文字说明、图例等。
- 常用符号：线条、字体、尺寸标注、图例等。
- 图纸分类：建筑图纸、结构图纸、电气图纸、给排水图纸等。
2. 建筑图纸识读- 建筑平面图、立面图、剖面图、详图等。
- 建筑物的尺寸、位置、构造、材料等。
- 建筑物内外部装饰、设施、设备等。
3. 结构图纸识读- 结构平面图、立面图、剖面图、节点详图等。
- 结构类型、构件尺寸、材料、连接方式等。
- 结构的稳定性、抗震性、耐久性等。
4. 电气图纸识读- 电气平面图、系统图、接线图、设备布置图等。
- 电气设备、线路、控制方式等。
- 电气系统的安全性、可靠性、经济性等。
5. 图纸识读技巧- 分析图纸的方法和步骤。
- 识别图纸中的错误和遗漏。
- 解决图纸识读中的实际问题。
6. 案例分析- 分析典型工程图纸，讲解识读要点。
- 分析因图纸识读错误导致的工程质量问题。
五、培训方法1. 理论授课：邀请经验丰富的工程师进行授课，结合实际案例进行分析。
2. 现场教学：组织参训人员参观施工现场，实地讲解图纸识读要点。
3. 案例分析：针对实际工程案例，进行图纸识读分析和讨论。
4. 实操演练：提供实物图纸，让参训人员现场进行识读练习。
5. 考核评估：对参训人员进行理论知识和实操技能的考核。
工程图识图
今天我们将学习的内容分两部分：
第一部分：初步认识工程图
1我们国家的工程图绘制标准
1.1工程图的作用
2，工程图框的认只
3，工程图识图的步骤
4，工程图视角及线条的认识
5，工程图中常用的视图
5.1三视图
5.2剖视图
5.3断裂视图
5.4局部放大视图
第二部分：工程图面中具体要求的认识6，工程图中尺寸标示的认识
7，工程图中形位公差的认识
8，表面粗糙度的认识
9，各种螺纹的认识
9.1螺纹的度量单位
9.2螺纹的定义及分类
9.3普通螺纹直径公差带的位置和大小
9.4普通螺纹选用公差带
9.5梯形螺纹选用公差带（中径）
9.6我国常用螺纹的标记示例
9.7螺纹相关参数的查询
10，标准公差
第一部分初步认识工程图
1.我们国家的工程图绘制标准
各方面都有详细的标准，我们了解一下就行了。
1.1工程图的作用
工程图是表达设计者设计意图的重要方法，是零件加工制造、装配的依据，工程图被誉为“工程技术界语言”，如果你不识工程图，相当于你听不懂与你交流的人语言，接下来你的工作将无法开展。
如果你对工程图的具体要求不完全懂，理解模棱两可，靠猜来展开工作，那你的工作质量要打个大大的问号，这样下去早晚会给公司造成损失，最终你的收入也会受损失，严重的话你的工作还会不保。
所以我们在坐的各位，一定要重视对工程图的认识。
2，工程图框的认识
2.1 工程图图幅
工程图的图幅有A0,A1,A2,A3,A4共5种。
具体采用哪种，根据零件的大小来选用。
2.2工程图图框
工程图图框分为横框和竖框，具体采用哪种，根据所画零件的形状来选用。
下图这张是我们公司的最新的一份工程图，我们来看看各部分的功能
认识工程图框.pdf
2.3 图框的认识
2.3.1图框最外围的是工程图的坐标，由字母和数字组成，一般从右向左看，例如：A3图区尺寸6.2和0.6。
2.3.2 图框的右下角一般有：
1、工程图的投影视角，分为第一视角和第三视角（如何区分及它前的不同点，后面专门讲）
2、公司的LOGO和名称。
3、工程图的单位（分毫米mm和英寸inch）
4、未注公差（常见的有：按小数点后位数来定的，比如：.X的01，.XX的0.05；按线性长度来定，比如：0≥5的0.05，5≥20的0.1等等，还有直接指定一个标准的，比如IT12中华人民共和国国家标准GB-T1800.4-1999.pdf或者ISO-2768-M 公差带附表(ISO-2768).xls等等）
5、签字确认区（一般包括，设计，绘图，校对，审核，批准等，各公司略有不同）
6、材料。
7、零件的名称，图号，编号。
8、.版本(修改的标记，一般用字母或数字标示)
9、绘图比例（一般是1：1，此外还有其它比例或者不依比例）
10、客户版本
11、修改栏（包含版本，修改内容，修改人姓名）
12、备注区（在图框中未能体现的要求时，在这里做]补充说明）
13、零件单重。
3，工程图识图的步骤
4，工程图视角及线条的认识
4.1工程图的投影视角标记
4.1.1各自的说明
4.2两种投影法的对比（主视图完全相同的情况下）
4.2.1 两种投影法的共同点（长对正，宽相对，高平齐）
举例：用通俗易懂的例子加以说明,
4.2工程图的线条
5，工程图中常用的视图，包括以下几种：
5.1标准视图（主视图，仰视图，俯视图，左视图，右视图）5.2剖视图（辅助显示零件的内部形状）
5.3断裂视图（零件太长，图框放不下或者不美观时，用断裂视图）
5.4局部放大视图（要显示的部位太小无法清楚显示时，用局部放大视图）
前面我们学习了第一视角和第三视角的区别，各位看看上图的简图用的是第几视角？给大家1分的思考时间。
下面来举例说明各个视图：来一个我们公司的产品，一起来看看
由于这个产品比较简单，只用了主视图和和剖视图。
认识基本视图举例.pdf
下面再来看看其它公司的一个视图比较全的一张图。
认识基本视图举例1.pdf
到这里，我们已经能通看平面的工程图，想象出零件的立体图，这只是识图的第一步，第二步认识各种具体的要求，才是关键，接下来我们就来学习工程图中的具体要求
马上来实践一下，根据其它公司的这个平面图，能想象出它的立体图吗？
第二部分：工程图具体要求的认识
6，尺寸标示的认识
6.1线性标注和坐标标注。
线性标注：是我们最常见的，标注两个点之间的距离，如下图
坐标标注：顾名思义，就是先确定一个坐标点，所标出的尺寸都是以这个点为零点。
如下图
6.2 标注中用到的符号
7，工程图中形位公差的认识。
7.1 形位公差的符号及名称
7.2形位公差的使用及含义
7.2.1形状公差常见使用方法：形状公差符号+公差数值
标注方式使用实例
7.2.2位置公差常见使用方法：位置公差符号+公差数值+基准符合
标注方式
使用实例
7.3 常见的形位公差的含义
因为时间关系，今天粗略的讲一下。
详细讲解，如果有需要，以后再找机会讲。
7.3.1直线度：指任何直线水平方向或水平方向的偏移量。
常用的测量工具有：1，大理石平台塞尺测量法，2，CMM直接测量法等。
7.3.2平面度：指一定范围内凹凸高度相对理想平面的偏差；常见的测量工具是CMM直接测量。
7.3.3 圆度：指工件的横截面接近理论圆的程度；常见的测量工具有：1，CMM测量，2，自制圆度仪，3，专业圆度仪。
7.3.4圆柱度：是指任一垂直截面最大尺寸与最小尺寸之差为圆柱度；常见的测量工具是CMM测量。
圆柱度与圆度的区别是，圆度是单一截面测，而圆柱度是若干个截面结合测量。
7.3.5 平行度：指两平面或者两直线平行的程度，指一平面（边）相对于另一平面（边）平行的误差最大允许值；测量工具有：1，卡尺，2，高度表，3，CMM
7.3.6垂直度：直线之间、平面之间或直线与平面之间的垂直状态，一般用CMM测量。
7.3.7倾斜度：是表示零件上两要素相对方向保持给定角度的正确情况，一般用CMM测量
7.3.8位置度：指某一形体的轴线或中心平面允许自身位置变动的范围，用CMM测量。
位置度有有时需要计算，计算公式如下：
位置度值=2*SQRT((理论X值－实测X值)2+(理论Y值－实测Y值)2)
7.3.9同轴度：指被测轴线相对基准轴线位置的变化量。
一般用CMM测量或者专用测量工具。
7.3.10对称度：在指定的基准面或轴两侧的两个相近或一样的形状相似度，测量工具可以是卡尺，高度表，CMM等
7.3.11圆跳动度：指被测要素绕基准轴线回转一周时，由位置固定的指示器在给定方向上测得的最大与最小读数之差，测量工具可以是CMM，或者专用跳动测量仪
7.3.12全跳动度：在圆跳动的基础上做了轴向运动后的测量值，测量工具可以是CMM，或者专用跳动测量仪。
（与圆度与圆柱度之间的关系相似）
7.4部分形位公差实例
8，表面粗糙度
虽然我们加工后的零件表面看上去很光滑，但在微观下仍然是有微小峰谷的不平度（肉眼看不到）。
其两波峰或两波谷之间的距离（波距）很小（在1mm以下），它属于微观几何形状误差。
一般用粗糙度仪测量或者用粗糙度对比块肉眼判断。
下图是在微观下的表面
8.1表面粗糙度符号及说明
8.2表面粗糙度数值类型
8.2.1 Ra 轮廓算术平均偏差：在取样长度（lr）内轮廓偏距绝对值的算术平均值。
在实际测量中，测量点的数目越多，Ra越准确。
8.2.2 Rz轮廓最大高度：在取样长度内最大的轮廓峰高的平均值与五个最大的轮廓谷深的平均值之和；。
粗糙度测量仪上一般可设置不同的测量类型
9，螺纹
螺纹的具体参数很多，这里我们只做个粗略的学习。
今天我们只讲一下螺纹的型号和分类，知道有螺纹分哪些型号就好了，用的时候找对应的工具书查询。
9.1螺纹的度量单位
9.2螺纹的定义及分类
9.3普通螺纹直径公差带的位置和大小9.4普通螺纹选用公差带
9.5梯形螺纹选用公差带（中径）9.6我国常用螺纹的标记示例
9.7螺纹相关参数的查询
螺纹螺距及底孔查询表.pdf
Thread 参数表.xls
查询举例
10，标准公差
了解这样公差等级的标示及工具书的查询方法
查询举例
中华人民共和国国家标准GB-T1800.4-1999.pdf
进行到这里，工程图识图培训的重点就讲完了，有一点要强调一下，工程图是我们工作的一个非常重要的指引和标准，所以我们不但要知其然，还要知其所以然，对于在工作中遇到对工程图上有疑问的地方，一定要弄明白后，再进行下一步工作。
培训虽然结束了，但我们对工程图的学习应该一直是正在进行中的，希望各位在工作中还能不断的发现自己的短板，并及时把它补起来。
谢谢大家！。
