给水排水识图课件

给水排水识图课件
总结词
掌握消防给水系统图示的识别方法
详细描述
介绍如何通过消防给水系统图示识别消防泵、消防管道、 消防栓等部件，以及如何理解消防用水量、消防流速和消 防压力等标注信息。
总结词
了解消防管材及管件的类型和特点
详细描述
介绍常见的消防管材及管件，如钢管、塑料管等，以及它 们的特点和使用范围。
04
室外给水排水识图
图纸幅面
图纸的尺寸大小， 常用的有A0、A1、 A2、A3等。
比例尺
表示图纸上的长度 与实际长度的比例 关系。
图例
用于表示图纸中各 种符号和标注的含 义。
图纸的识读方法
先看标题栏
了解图纸的名称、比例尺等信 息，以便更好地理解图纸内容
。
了解图纸的层次结构
按照平面图、系统图、详图等 层次结构，逐步深入了解图纸 内容。
，通常采用钢管、铸铁管等。
配水管网
06 将水分配到用户，包括干管、
支管等。
室外排水系统识图
总结词
了解污水管道、雨水管 道、污水处理厂等组成
部分。
污水管道
收集和处理生活污水和 工业废水，流向污水处
理厂。
雨水管道
收集和排放雨水，防止 城市内涝。
污水处理厂
对污水进行净化处理， 达到排放标准。
室外消防给水系统识图
给水排水系统的分类
按服务范围分类
按处理方式分类
可以分为城市给水排水系统和工业给 水排水系统。
可以分为生物处理系统和物理化学处 理系统。
按处理程度分类
可以分为给水处理系统和污水处理系 统。
02
给水排水图纸基本知识
图纸的基本要素
图纸标题栏
标明图纸的名称、 编号、设计单位等 信息。

市政给水管道工程施工图识图制图的基础知识PPT 精品

市政给水管道工程施工图识图制图的基础知识PPT 精品

第五节 竣工图的绘制
1 制图的准备 a 明确目的，突出重点

b 熟悉内容
c 全面安排
2 制图的步骤和方法
a 先整体，后局部 b 先骨架，后细部 c 先底稿，后加重 d 先画图，后写字 e 习惯画法
第六节 给水管道施工图实例
1 建设大街给水管道工程设计图

c 点化线—表示一物体的中心位置或轴线位置。
5 工程图纸常用字体
图纸上的汉 字一般采用长仿 宋体，数目字和 汉语拼音多采用 等线字体。
第四节 施工图画法的基本规定
《建筑制图标准》 （GB/T50104----2001） 《给水排水制图标准》（GB/T50106----2001） 1 图幅

e 绘图墨水笔 f 圆规


g 分规
h 比例尺
2 CAD—计算机辅助设计
3 绘图划线的注意事项 a 画垂直线从下向上
b 画水平线从左向右 c 线条接头处必须准确
4 图线的种类 a 实线—是标示实物的线。

b 虚线—一般有两种情况，一种是实物的 线被 遮挡，一种是辅助用线。
a 中心投影 b 斜投影 c 正投影
2 三面正投影的形成
3 三面正投影图的分析



a “三等”关系
正投影与侧投影等高
正投影与水平投影等长


水平投影与侧投影等宽
b 物体三个方向在三视图中的关系 正投影图反映左、右和上、下关系

水平投影图反映左、右和前、后关系
侧投影图反映上、下和前、后关系
c三视图 实例—书
第二节 给水工程施工图的组成

市政工程识图与构造第七章给水排水工程图

市政工程识图与构造第七章给水排水工程图

1 ： 25 ～ 1 ： 200 ，视构筑物的大小及复杂程度 而定。
对于初步设计可取较小比例；施工图设计则宜
取较大比例。
22:24:40
《工程制图》
58
（2）图线

绘制净水构筑物的图线，一般有池体的 内外轮廓线、附属设备的外形线、管道 的外径线及中心线、长度起迄的尺寸线、 建筑材料的图例线等。 由于图样中所画的内容有主次之分，因 此图线的线型及宽度要有所区分，不宜 一样粗细。
单法兰直 管 弯折管
闸阀井 总压水管
图7-20 取水泵房平面图
22:24:40 《工程制图》 40
图7-21 取水泵房剖面图
22:24:40 《工程制图》 41
7.7 净水构筑物工艺图 7.7.1 快滤池的工艺构造和流程
7.7.2 工艺图的比例和图线
7.7.3 工艺图的尺寸标注
7.7.4 详图
22:24:40 《工程制图》 36

7.6 水泵房设备图
22:24:40
《工程制图》
37
图7-20 取水泵房平面图
22:24:40 《工程制图》 38
双法兰三 单法兰偏 双法兰异 直管 吸水管 防水套管 单法兰直管 闸阀 通管 水泵和电机 心异径管 径管 Βιβλιοθήκη 阀图7-20 取水泵房平面图
22:24:40 《工程制图》 39

22:24:40
《工程制图》
59
（2）图线
1 ）双线画的大直径管道，单线画的小直径管道， 其图线宽度为中粗线。
2 ）构筑物的附属设备及构件的轮廓线，池体的 内外轮廓线及剖面轮廓线等，其图线宽度为中 线。 3 ）视图及剖面图中的中心线、尺寸线、图例线、 引出线等，其图线宽度为细线。

市政工程识图ppt课件

市政工程识图ppt课件

10
曲线主点里程桩号计算
以交点里程桩号为起点算：
α/2 α/2
ZY=JD-T
QZ=ZY+L/2
E
YZ=ZY+L JD=QZ+J/2
圆曲线要素
11
曲线要素
R—圆曲线设计 半径
T—切线长 L—曲线长 E—外矢距 Ls—缓和曲线长
E
R QZ
JD 平曲线要素
说明：缓和曲线在曲线半径较小（小于不设超高的最小半径）时设
的比值，用i表示。 i=(H2-H1)/L*100%
H2
其中， L称为坡
△H=H2-H1
i
长， i上坡为正，
H1
下坡为负。
L
23
各级公路最大纵坡最小纵坡的规定
※最大纵坡 设计速度(KM/h) 120 100 80 60 40 30 20 最大纵坡（%） 3 4 5 6 7 8 9
原理：坡度太大，行车困难，上坡速度低，下坡危险， 限制纵坡对山区公路而言，可以缩短里程，减低造价。
路面接缝分类名称、对接缝的基本要求， 常用钢筋级别与作用，能进行工程量的计 算。
4
（二）桥梁工程图识读 1、看目录表，了解图纸组成 2、看设计说明，了解桥梁施工图的主要文字
部分 3、识读总体布置图，各个工程结构图的名称、
结构尺寸。 4、识读桥梁下部结构的桩基础、桥台、桥墩
施工图
5
5、识读钢筋混凝土简支梁桥施工图 6、识读桥面系施工图，桥面铺装、桥面排水、
12
主点里程桩号的计算方法
以交点里程桩号为 起点算：
ZH=JD-T
JD
HY=ZH+Ls
L
QZ=ZH+L/2
L’

给排水识图教程PPT课件

给排水识图教程PPT课件
特点：当室外给水管网水压偏高或不稳定时，为 保证室内给水系统的良好工况或满足稳压供水的要求，可 采用设水箱的给水方式。室外管网直接将水输入水箱，由 水箱项建筑内部给水系统供水。
31
阀门
阀门
(a)
(b)
设水箱的给水方式
32
3、设水泵的给水方式
设水泵的给水方式宜在室外给水管网的水压经常不 足时采用。
21
5、用水设备 包括：卫生器具、
消防设备和生产用水设备 等。 6、升压和储水设备
当室外给水管网 的水压不足或建筑物内部 对供水安全性和稳定性要 求比较高时，需在给水系 统中设置水泵，水箱、气 压给水设备和储水设备等。
22
截止阀
23
闸阀
24
蝶阀
25
止回阀
26
三、建筑内部给水方式
27
三、建筑内部给水方式
给水方式即建筑物内部给水系统的供水方案。 合理的供水方案应充分考虑以下因素：技术因素（供水 可靠性、节水节能效果、自动化程度）、经济因素（基 建投资、年经常费用等）、社会和环境因素（对建筑立 面和周围景观的影响）。
28
1、直接给水方式（下行上给供水方式）
这种给水方式是将建筑内部给水管网与外部直接相 连，利用外网水压供水，这类供水方式适用于室外给水管 网的水量、水压在一天内均能保证建筑室内管网最不利点 用水的情况。
35
设水箱，水泵的给水方式
36
5、气压给水方式
在给水系统中设置气压给水设备，利用该 设备的气压水罐内气体的可压缩性升压供水。
在室外给水管网压力低于经常不能满足建 筑内给水管网所需水压，室内用水不均匀，且不 宜设置高位水箱时采用。
37
38
特点：供水方式简单，造价低，维修管理容易，能 充分利用外网水压节省能耗。建筑内部无储备水量，一旦 外网停水时内部立即断水，供水可靠性不高。

给排水工程之识图与施工课件

给排水工程之识图与施工课件

的管道，应及时更换。
管道堵塞问题及解决方案
总结词
管道内部堵塞、水流不畅
详细描述
管道堵塞是给排水工程中常见的问题之一，主要原因是管道内部堵塞导致水流不畅。堵塞不仅会影响用户的正常使用， 还可能引发其他问题。
解决方案 在施工过程中，应确保管道内部的清洁度，避免杂质的进入。同时，应定期对管道进行检查和维护，及 时发现并清理堵塞物。对于严重堵塞的管道，应更换或重新安装。
THANKS
感谢观看
05 给排水工程识图 与施工常见问题 及解决方案
管道安装问题及解决方案
总结词
管道安装不规范、位置不准确
详细描述
在给排水工程施工过程中，管道安装是关键环节之一。常见的问题包括管道安装不规范、 位置不准确等，这些问题可能导致水流不畅、管道破裂等问题。
解决方案
在安装前，应仔细核对管道的规格、型号是否符合设计要求，确保管道的质量。同时，应 严格按照施工图纸进行安装，确保管道的位置、高度、坡度等参数符合规范要求。在安装 过程中，应使用正确的连接方式，保证管道连接的密封性和牢固性。
商业区给排水工程识图与施工案例
总结词
商业区给排水工程需要满足高人流量的需求，其识图 与施工案例具有特殊性。
详细描述
商业区给排水工程需要满足高人流量的需求，因此需要 设计合理的给排水系统，确保供水充足、排水顺畅。在 商业区给排水工程中，需要考虑商业建筑的规模、业态、 人流等因素，合理规划给排水管道和设备的位置和数量。 同时，在施工过程中，需要注意施工图纸的解读、管道 安装、设备调试等方面，确保工程质量和安全。此外， 商业区给排水工程还需要考虑节能环保的需求，采用节 水型设备和节能技术，降低能耗和资源消耗。
设备给排水图纸识别

建筑给排水施工图识图PPT课件

建筑给排水施工图识图PPT课件
精选课件ຫໍສະໝຸດ 151、平面图的识读
室内给排水管道平面图是施工图纸中最基本和最 重要的图纸，常用的比例是1：100和1：50两种。 它主要表明建筑物内给排水管道及卫生器具和用水 设备的平面布置。图上的线条都是示意性的，同时 管材配件如活接头、补心、管箍等也不画出来，因 此在识读图纸时还必须熟悉给排水管道的施工工艺。 在识读管道平面图时。应该掌握的主要内容和注意 事项如下：
精选课件
14
二．室内给排水施工图的识读方法
阅读主要图纸之前．应当先看说明和设 备材料表，然后抓住系统．以系统为线 索深入阅读平面图和系统图及详圈。阅 读时，应三种图相互对照起来看。先看 系统图，对各系统做到大致了解，看给 永系统图时，可由建筑的给水引入管开 始，沿水流方向经干管、立管、支管到 用水设备；看排水系统图时．可由排水 设备开始。沿排水方向经支管、横管、 立管、干管到排出管。
2
1、给水排水总平面图 2、平面布置图 3、系统图 4、施工详图 5、设计施工说明及主要材料设备表
:
精选课件
3
1、给水排水总平面图
反映室内管网与室外管网的连接关系 内容有室外给水、排水及热水管网的具体平面位置 和走向。 图上标注管径、地面标高、管道埋深和坡度（排水 管）、控制点座标、以及管道布置间距等。
一张平面图上可以绘制几种类型管道， 一般给水、排水管道可在一起绘制。 若管线复杂，也可分别绘制，以图纸 能表达清楚设计意图而图纸张数少为原则
精选课件
5
3、系统图
:也称“轴测图”，其绘法取水平、轴测、垂直 方向，与平面布置图比例相同。
应标明管道的管径、坡度，标出支管与立管的连 接处，以及管道各种附件的安装标高。标高的 0.00应与建筑图一致。
系统图上各种立管的编号，应与平面布置图相一 致。

第七章 给排水工程图(市政或路桥专业)PPT课件

第七章 给排水工程图(市政或路桥专业)PPT课件

（二）管道附件图例
（三）管道连接图例
（四）管件图例
（五）阀门图例
（六）给水配件图例
（七）消防设施图例
（八）卫生设备及水池图例
（九）小型给水排水构筑物图例
（十）给水排水设备图例
（十一）仪表图例
给水排水工程图
第二节 室外给排水工程图
（3）管径的标注方法应符合下列规定： 单根管道管径的标注方法：
多根管道管径的标注方法：
（五）编号
（1）当建筑物的给水引入管或排水排出管的数量超过 1根时，宜进行编号，编号宜按图2.5.1的方法表示。
（2）建筑物内穿越楼层的立管，其数量超过1根时宜进 行编号，编号宜按图2.5.2的方法表示。
（3）在总平面图中，当给排水附属构筑物的数量超过1 个时，宜进行编号。
给水排水工程图
第一节 概述
整体 概述
一 请在这里输入您的主要叙述内容
二
请在这里输入您的主要 叙述内容
三 请在这里输入您的主要叙述内容
一、给排水工程图的分类 1、室内给水和排水工程施工图 2、室外给水和排水工程施工图 3、水处理构筑物及施工工艺图
二、给排水制图规定
（一）图线
（二）比例
（三）标高
1 编号方法为：构筑物代号-编号； 2 给水构筑物的编号顺序宜为：从水源到干管，再从干 管到支管，最后到用户； 3 排水构筑物的编号顺序宜为：从上游到下游，先干管 后支管。
（4） 当给排水机电设备的数量超过1台时，宜进行编 号，并应有设备编号与设备名称对照表。
三、图例
（一）管道图例 管道类别应以汉语拼音字母表示
标题
此处结束语
点击此处添加段落文本 . 您的内容打在这里，或通过 复制您的文本后在此框中选择粘贴并选择只保留文字

市政工程识图与构造第七章给水排水工程图

市政工程识图与构造第七章给水排水工程图

a)给水管网
b)排水管网
图7-12 室外管网平面布置图
小区管网总平面布置图
中粗实线
中粗虚线
中粗点划线
图7-14 街道的管网总平面布置图
7.4.3 管道纵剖面图
➢ 管道纵剖面图显示路面起伏、管道敷设的坡度、 管道埋深和管道交接等情况。
➢ 管道纵剖面图包括： • 管道、检查井、地层的纵剖面图 • 该管道的各项设计数据
（4）设计数据
❖ 该干管的设计项目名称，列表绘于剖面图的下 方。应注意不同管段之间设计数据的变化。
❖ 管道平面示意图只画出该干管、检查井和交叉 管道的位置，以便与剖面图对应。
（5）土层构造
为显示土层的构造情况，在纵剖面图上绘出有 代表性的钻井位置和土层的构造剖面。
图中绘出了1、2号两个钻井的位置。
（1）内容 （2）比例 （3）管道剖面 （4）设计数据 （5）土层构造 （6）线型
图7-15 街道污水干管纵剖面图
（1）纵剖面图的内容
内容有：管道、检查井、地层的纵剖面图和该 干管的各项设计数据。
前者用剖面图表示，后者则在管道剖面图的下 方的表格分项列出。
最下方画出管道的平面示意图，以便于剖面图 对应。
排水管的起端、两管相交点和转 折点均要设置检查井。两检查井 之间的管道应是直18线。
15
从上流开始，按主次对检查井进 行顺序编号，在图上用箭头表示 水流方向。
可直接在布置图中标注管道和检 查井的管径、坡度、流向。
图7-13 某校区管网总平面布置图
（3）标注 应标注每一管段检查井处的各方向管道的管内底标高。 室外管道宜标注绝对标高。
常用卫生器具安装详图，套用《国家建 筑标准设计图集》中的《给水排水标准 图集-排水设备及卫生器具安装》，不需 再另行绘制，只须在平面布置图与管网 轴测图中，注明所套用的卫生器具的详 图编号即可。

给水排水工程图讲解-看范例快速识图给水排水工程图PPT82页

给水排水工程图讲解-看范例快速识图给水排水工程图PPT82页

谢谢
11、越是没有本领的就越加自命不凡。——邓拓 12、越是无能的人，越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智，自知者明。胜人者有力，自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我。——迈克尔·F·斯特利
给水排水工程图讲解-看范例快速识图 给水排水工程图
46、法律有权打破平静。——马·格林 47、在一千磅法律里，没有一盎司仁 爱。— —英国
48、法律一多，公正就少。——托·富 勒 49、犯罪总是以惩罚相补偿；只有处 罚才能 使犯罪 得到偿 还。— —达雷 尔
50

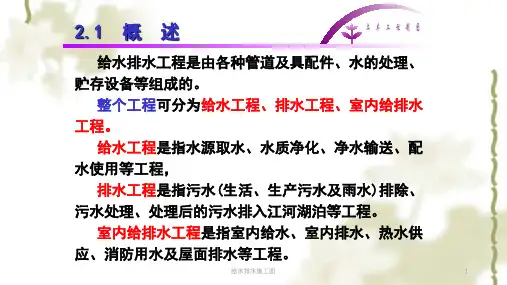

给水排水施工图PPT课件

给水排水施工图PPT课件

或小于所连接的横管管径。立管在首层和顶层应有检
查口。多层建筑中则每隔一层应有一个检查口，检查
口距地面高度为1.000m。
给水排水施工图
23
土木工程制图
（3）排出管：把室内排水立管的污水排入检查井的水 平管段，称为排出管。其管径应大于或等于100mm。向 检查井方向应有1% ～ 2%的坡度（管径为100mm时坡度 取2%，管径为150 mm时坡度取1%。 （4）排气管：在顶层检查门以上的一段立管称为排气 管，以排除臭气。排气管应高出屋面0.3m（平屋面） 至0.7m（坡屋面）。在寒冷地区，排气管管径应比立 管管径大50mm以备冬季时因管内结冰致使管内径减少。 在南方地区，排气管管径与排水立管相同，最小不应 小于50mm。
给水排水施工图
12
3、图例
土木工程制图
给水排水施工图
13
2.2 室内给水施工图
一、室内给水管网的组成
土木工程制图
（1）引入管。自室外（厂区、校区、住宅区）管网引入房屋
内部的一段水平管。引入管应有不小于0.003的坡度、斜向室外 给水管网。
（2）水表节点。用以记录用水量。根据用水情况可在每户、
每个单元、每幢建筑物或在一个住宅区内设置水表。
给水排水施工图
30
二、室外给排水平面图的作图步骤
土木工程制图
① 绘制拟建房屋的轮廓； ② 绘制给水引入管和污水排出管； ③ 绘制室内外给排水管线； ④ 绘制室内外给排水管线上的附属构筑物、消防设 施、水表井、检查井、阀门井等；
⑤ 绘制连接管和相应的支管； ⑥ 只写各种尺寸、数据、说明等。
给水排水施工图
给水排水施工图
33
JL-1(管道类别代号 编号)
楼层
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2021/3/3
26
7.5 管道上的构配件详图
7.5.1 卫生器具安装详图 7.5.2 管道穿墙防漏套管安装详图 7.5.3 检查井详图
2021/3/3
27
7.5 管道上的构配件详图
室内、室外给水排水管网平面布置图采用的比例 较小，配件的构造和安装只用图例表示，需要画 详图。
详图比例以能显示清楚和满足施工要求而定，一 般采用1：25~1：5。用正投影法表示，外形可简 化。
2021/3/3
5
a)给水管网
b)排水管网
图7-12 室外管网平面布置图
2021/3/3
6
7.4.2 小区(或城市)管网总平面布置图
建筑总平面图是管网总平面布置图的设 计依据。 建筑总平面图重点在于表示建筑群的总 体布置、道路交通、环境绿化等。 管网总平面布置图以管网布置为重点。
2021/3/3
2021/3/3
10
（2）排水管道
用中粗虚线表示。排水管是重力 自流管。
排水管的起端、两管相交点和转 折点均要设置检查井。两检查井 之间的管道应是直18线。
15
从上流开始，按主次对检查井进 行顺序编号，在图上用箭头表示 水流方向。
可直接在布置图中标注管道和检 查井的管径、坡度、流向。
图7-13 某校区管网总平面布置图
21
（3）管道剖面
➢ 管道和检查井在剖面图中都用双线表示，并把 同一直径的设计管段都画成直线。
➢ 应将另一方向并与该干管相交或分叉的管道截 面，由于竖横比例不同，画成椭圆形。
2021/3/3
22
（4）设计数据
❖ 该干管的设计项目名称，列表绘于剖面图的下 方。应注意不同管段之间设计数据的变化。
❖ 管道平面示意图只画出该干管、检查井和交叉 管道的位置，以便与剖面图对应。
前者用剖面图表示，后者则在管道剖面图的 下方的表格分项列出。
最下方画出管道的平面示意图，以便于剖面 图对应。
2021/3/3
19
（2）比例
管道的长度方向比其直径方向大得多，为了 说明地面起伏情况，通常在纵剖面图中采用 横竖两种不同的比例。
竖向比例为1：100（也可采用1：50 ，1： 200），横向比例采用1：1000（也可采用1： 500，1：2000），一般竖横的比例为十比一。
通用详图种类：水表井、消火栓、卫生器具、加 热器、管道支架、穿墙套管、水泵基础等。
2021/3/3
28
7.5.1 卫生器具安装详图
常用卫生器具安装详图，套用《国家建 筑标准设计图集》中的《给水排水标准 图集-排水设备及卫生器具安装》，不需 再另行绘制，只须在平面布置图与管网 轴测图中，注明所套用的卫生器具的详 图编号即可。
Hale Waihona Puke 2021/3/311
（3）标注 应标注每一管段检查井处的各方向管道的管内底标 高。 室外管道宜标注绝对标高。
18 15
图7-13 某校区管网总平面布置图
2021/3/3
12
标高标注方法：如4号检查井，分子数45.000 (西)表 示与检查井4相连的西向管道在该处的管内底标高 45.000米，分母数44.848(南北)表示与检查井4相连的 南北向管道在该处的管内底标高为44.848米。
2021/3/3
8
18 15
图7-13 某校区管网总平面布置图
2021/3/3
9
（1）给水管道 用中粗实线表示，房屋引入管处 均应设置阀门井。 如是小区管网布置，应画消火栓 和水表井。 如是城市管网布置，应画上给水 厂、泵站和水塔等的位置。 给水管道一般只标注直径和长度。
图7-13 某校区管网总平面布置图
➢ 管道纵剖面图包括：
• 管道、检查井、地层的纵剖面图
• 该管道的各项设计数据
2021/3/3
17
（1）内容 （2）比例 （3）管道剖面 （4）设计数据 （5）土层构造 （6）线型
图7-15 街道污水干管纵剖面图
2021/3/3
18
（1）纵剖面图的内容
内容有：管道、检查井、地层的纵剖面图和 该干管的各项设计数据。
2021/3/3
23
（5）土层构造
为显示土层的构造情况，在纵剖面图上绘出有 代表性的钻井位置和土层的构造剖面。
图中绘出了1、2号两个钻井的位置。
2021/3/3
24
（5）土层构造
粘砂填土 轻粘砂 粘砂
中轻粘砂 粉砂
2021/3/3
耕土 房渣土 粉砂
25
（6）线型
管道剖面画成中粗实线。 检查井、地面和钻井剖面画成中实线。 其它分格线则采用细实线。
第七章 给水排水工程图

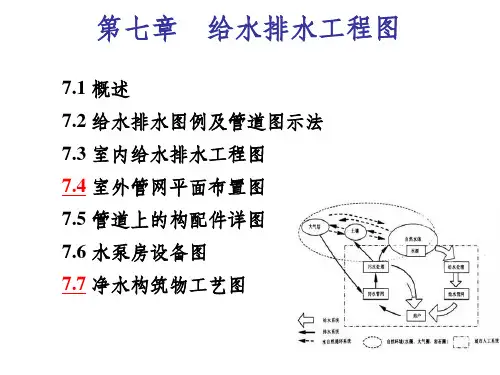

7.1 概述 7.2 给水排水图例及管道图示法 7.3 室内给水排水工程图 7.4 室外管网平面布置图 7.5 管道上的构配件详图 7.6 水泵房设备图 7.7 净水构筑物工艺图
