机械工程图识图基础知识培训共70页

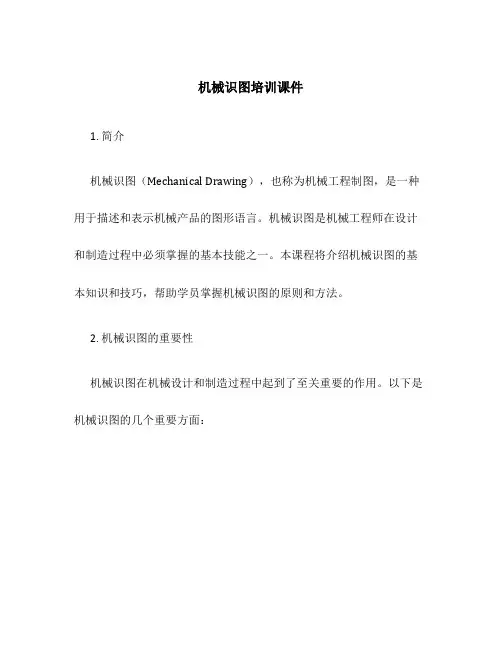

机械识图培训课件1. 简介机械识图（Mechanical Drawing），也称为机械工程制图，是一种用于描述和表示机械产品的图形语言。

机械识图是机械工程师在设计和制造过程中必须掌握的基本技能之一。

本课程将介绍机械识图的基本知识和技巧，帮助学员掌握机械识图的原则和方法。

2. 机械识图的重要性机械识图在机械设计和制造过程中起到了至关重要的作用。

以下是机械识图的几个重要方面：2.1. 传递设计意图机械识图是设计师将自己的设计意图传递给制造工人和其他相关人员的重要工具。

通过绘制准确的机械图纸，设计师可以将产品的每个细节清晰地传达给制造人员，确保产品的准确制造。

2.2. 形象展示设计方案通过机械识图，设计师可以将自己的设计方案以图形的形式展示出来，更容易被其他人理解和接受。

机械图纸能够直观地展示产品的形状、尺寸、结构等重要信息，帮助团队成员更好地理解和评估设计方案。

2.3. 实现设计标准化和规范化机械识图是机械行业中标准化和规范化的基础。

通过规范的机械图纸，可以确保不同制造环节的协调和一致性，提高产品的可靠性和稳定性。

3. 常用的机械图纸符号机械图纸中使用了许多特定的符号和标记来表示不同的元素和特性。

以下是一些常用的机械图纸符号：3.1. 尺寸标注尺寸标注是机械图纸中非常重要的一部分，用于表示零件的尺寸和几何要求。

常见的尺寸标注符号包括直径符号、尺寸线、箭头等。

3.2. 表面粗糙度符号表面粗糙度符号用于表示零件表面的光洁度和粗糙程度。

常见的表面粗糙度符号包括Ra、Rz、Rmax等。

3.3. 螺纹符号螺纹符号用于表示螺纹的类型、规格和方向。

常见的螺纹符号包括内螺纹符号、外螺纹符号等。

3.4. 表示方法符号表示方法符号用于表示特殊的加工方法和要求。

常见的表示方法符号包括切削加工符号、焊接符号、装配符号等。

4. 机械图纸绘制步骤绘制准确的机械图纸需要遵循一定的步骤和规范。

以下是机械图纸绘制的基本步骤：4.1. 确定图纸类型和比例在绘制机械图纸之前，需要确定图纸的类型和比例。

一.零件图的作用与内容1.零件图的作用任何机械都是由许多零件组成的，制造机器就必须先制造零件。

零件图就是制造和检验零件的依据，它依据零件在机器中的位置和作用，对零件在外形、结构、尺寸、材料和技术要求等方面都提出了一定的要求。

2.零件图的内容一张完整的零件图应该包括以下内容：（1）标题栏位于图中的右下角，标题栏一般填写零件名称、材料、数量、图样的比例，代号和图样的责任人签名和单位名称等。

标题栏的方向与看图的方向应一致。

（2）一组图形用以表达零件的结构形状，可以采用视图、剖视、剖面、规定画法和简化画法等表达方法表达。

（3）必要的尺寸反映零件各部分结构的大小和相互位置关系，满足零件制造和检验的要求。

（4）技术要求给出零件的表面粗糙度、尺寸公差、形状和位置公差以及材料的热处理和表面处理等要求。

二、视图三、全剖半剖为了辅助了解物体内部结构及相关参数，有时候需要对物体进行剖切所得的视图分为全剖视图和半剖视图。

全剖视图：用剖切面完全的剖开物体所得到的剖视图称为全剖视图半剖视图：当物体具有对称平面时，向垂直于对称平面的投影面上投影所得的图形，可以对中心线为界，一半画成剖视图，另一半画成视图，称为半剖视图。

四、尺寸及其标注1、尺寸的定义：以特定单位表示线性尺寸值的数值2、尺寸的分类：1）基本尺寸通过它应用上、下偏差可计算出极限尺寸的尺寸。

2）实际尺寸通过测量获得的尺寸。

3）极限尺寸一个尺寸允许的两个极端，其中最大的一个称为最大极限尺寸；较小的一个称为最小极限尺寸。

4）尺寸偏差最大极限尺寸减其基本尺寸的所得的代数差称为上偏差；最小极限尺寸减其基本尺寸所得代数差称为下偏差。

上下偏差统称为极限偏差，偏差可正可负。

5）尺寸公差简称公差最大极限尺寸减去最小极限尺寸之差，它是允许尺寸的变动量。

尺寸公差永为正值例如：Φ20（+0.5～-0.31）；其中Φ20为基本尺寸，0.81为公差。

0.5为上偏差，-0.31为下偏差。

20.5和19.69分别为最大最小极限尺寸。

(完整版)机械制图识图基本知识目录CONTENCT •机械制图概述•制图基础知识•视图表达方法•标准件与常用件表示法•零件图识读技巧•装配图识读技巧•总结与展望01机械制图概述机械制图定义与作用定义机械制图是用图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求的学科。

图样由图形、符号、文字和数字等组成，是表达设计意图和制造要求以及交流经验的技术文件，常被称为工程界的语言。

作用机械制图在机械设计、制造、维修等领域中发挥着重要作用。

它是工程技术人员进行设计、制造、安装、调试、维修等工作的重要依据，也是进行技术交流的重要工具。

起源01机械制图的起源可以追溯到古代，人们为了记录和传播技术知识，开始使用简单的图形和符号来表示机械结构和工作原理。

发展02随着工业革命的兴起和机械制造技术的进步，机械制图逐渐发展成为一门独立的学科。

人们开始使用更加精确的绘图工具和测量方法，制定出更加完善的制图标准和规范。

现代化03随着计算机技术的发展，机械制图也进入了数字化时代。

人们可以使用CAD等软件进行绘图和设计，大大提高了制图的效率和精度。

机械设计在机械设计中，机械制图是表达设计意图和进行技术交流的重要工具。

设计师需要使用机械制图来展示机械的结构、工作原理、尺寸精度等技术要求。

机械制造在机械制造中，机械制图是指导生产的重要依据。

生产人员需要根据图样进行加工、装配和调试等工作，确保生产出符合设计要求的机械产品。

设备维修在设备维修中，机械制图可以帮助维修人员了解机械的结构和工作原理，从而快速定位故障并进行维修。

同时，维修人员也可以根据图样进行零件的更换和调整等工作。

02制图基础知识图纸幅面与格式图纸幅面根据国际标准ISO规定，机械制图图纸幅面有A0、A1、A2、A3、A4五种基本幅面，其尺寸关系为前一号的图纸是后一号图纸面积的2倍。

图纸格式图纸格式分为横式和立式两种，一般根据图样的总体尺寸和布局需要选择。

在图纸上，必须画出图框线，其格式分为留装订边和不留装订边两种。

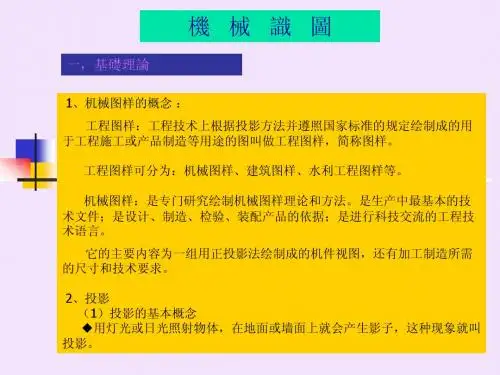

机械识图的基础知识1、机械图样的概念（1）工程图样：工程技术上根据投影方法并遵照国家标准的规定绘制成的用于工程施工或产品制造等用途的图叫做工程图样，简称图样。

◆工程图样可分为：机械图样、建筑图样、水利工程图样等。

（2）机械图样：是专门研究绘制机械图样理论和方法。

是生产中最基本的技术文件；是设计、制造、检验、装配产品的依据；是进行科技交流的工程技术语言。

它的主要内容为一组用正投影法绘制成的机件视图，还有加工制造所需的尺寸和技术要求。

2、投影（1）投影的基本概念◆用灯光或日光照射物体，在地面或墙面上就会产生影子，这种现象就叫投影。

◆正投影：当投射线互相平行，并与投影面垂直时，物体在投影面上所得的投影叫正投影。

（2）三面视图：指物体在正投影面所得主视图、在水平投影面所得的俯视图、在侧投影面所得左视图的总称。

◆主视图：表示从物体的前方向后看的形状和长度、高度方向的尺寸以及左右、上下方向的位置。

◆俯视图：表示从物体上方向下俯视的形状和长度、宽度方向的尺寸以及左右、前后方向的位置。

◆左视图：表示从物体左方向右看的形状和宽度、高度方向的尺寸以及前后、上下方向的位置。

3、图纸视角（1）视角定义图样的画法：两种形式：“第一视角”和“第三视角”◆ISO国际标准规定：在表达机件结构中，第一角和第三角投影法同等有效。

我国则侧重第一角画法（英国、德国等），我们公司则侧重第三角画法，（美国、日本及港资台资企业）◆视角定义第一视角：是按人（观察者）－－物（机件）－－面（投影面）的相对位置，作正投影所得的图形的方法。

第三视角：是按人－－面－－物的相对位置关系，作正投影所得的图形的方法。

（2）视角举例识别◆第一视角：◆第三视角：（3）第三角投影的视图◆第三角投影法的各投影面展开时，同第一角投影法相同，规定V面不动，将其它投影面旋转到与V面成一个平面。

◆展开后的顶视图位于前视图的上方，右视图位于前视图的右方。

◆用第三角投影法得到的六个基本视图的名称是：前视图、顶视图、右视图、后视图、底视图、和左视图。

2013年机械识图基础知识培训资料联盛量具制造2013-10-15机械识图的基础知识第一章图样要素和基础知识一、工程图样(1) 工程图样：工程技术上根据投影方法并遵照国家标准的规定绘制成的用于工程施工或产品制造等用途的图叫做工程图样，简称图样。

(2) 工程图样的作用：工程领域表达和交流技术思想的重要工具，是工程技术部门的一项重要技术文件，或者说，工程图样是工程与产品信息的载体,是工程界表达、交流的语言。

(3) 工程图样的种类建筑图样、水利工程图样、电气图样、机械图样等等。

1、机械图样的概念（1）机械图样：生产中，最常见的技术文件就是“图样”。

工人根据零件图的要求来加工零件，根据装配图的要求将零件装配成部件或机器。

这些零件图和装配图以及其他一些机械生产中常用的图样统称为机械图样。

（2）机械图样的作用：是专门研究绘制机械图样理论和方法。

是生产中最基本的技术文件；是设计、制造、检验、装配产品的依据；是进行科技交流的工程技术语言。

它的主要容为一组用正投影法绘制成的机件视图，还有加工制造所需的尺寸和技术要求。

（装配图，零件图）（3）机械图样的种类机械图样按表达对象来分，最常见的有零件图和装配图两种。

零件图：是表达零件的结构、大小以及技术要求的图样。

装配图：是表达产品及其组成部分的联接、装配关系的图样。

产品的装配图亦称为总装配图。

二、图样中的一般规定1、图纸幅面和格式（1）图纸幅画代号及尺寸：按表l.1规定。

(图纸加长幅面尺寸，第二选择，第三选择则不做介绍)从表1.1中可知，图幅有A0、A1、A2、A3、A4号共五种。

A0号图幅的尺寸：长边为1189mm，宽边为84lmm。

对折一次得到A1号图幅……，对折四次则可得到A4号图幅。

（2）图框格式：在图纸上必须用粗实线画出田框。

其格式有不留装订边和留有装订边两种，如图1—2所示。

图框的尺寸按表1—1中的规定。

每图纸上都必须画出标题栏，标题栏的位置应位于图纸的右下角，看图的方向一般与看标题栏的方向一致。
