浅谈各种流量计的优缺点

常用流量计的优点缺点比较.1 什么是孔板流量计?充满管道的流体，当它流经管道内的节流件孔板时，流速将在孔板处形成局部收缩，因而流速增加，静压降低，于是在孔板前后便产生了差压。

流量愈大，则差压愈大，这样可以根据差压来衡量流量的大小。

这种测量方法是以流体连续性方程（质量守恒定律）和伯努利方程（能量守恒定律）为基础的。

差压的大小不仅与流量还与节流装置形式、流体的密度、粘度等许多因素有关。

2 孔板流量计的优点.标准节流件是全世界通用的，并得到了国际标准组织的认可，无需实流校准，即可投用，在流量计中亦是唯一的。

结构易于复制，简单、牢固、性能稳定可靠、价格低廉；应用范围广，包括全部单相流体（液、气、蒸汽）、部分混相流，一般生产过程的管径、工作状态(温度、压力)皆有产品。

检测件和差压显示仪表可分开不同厂家生产，便与专业化规模生产.3 孔板流量计的缺点.测量的重复性、精确度在流量计中属于中等水平，由于众多因素的影响错综复杂，精确度难于提高。

范围度窄，由于流量系数与雷诺数有关,一般范围度仅3∶1 ～4∶1有较长的直管段长度要求，一般难于满足。

尤其对较大管径，问题更加突出；压力损失大，详见附表；孔板以内孔锐角线来保证精度，因此对腐蚀、磨损、结垢、脏污敏感，长期使用精度难以保证，需每年拆下强检一次。

采用法兰连接，易产生跑、冒、滴、漏问题，大大增加了维护工作量。

3.1 孔板流量计压损通常为维持一台孔板流量计正常运行，水泵需要附加动力克服孔板的压力损失。

该附加耗电量可直接由压力损失和流量计算确定。

一年约需多耗电数万度，折合人民币数万元。

下表中列出了孔板在正常压力损失情况下的能耗计算结果。

其中运行天数按三百五十天计算，电价按0.35元/度计算。

由表中计算电耗数据可见，孔板的附加运行费用是极高的，而采用弯管流量计该运行费用为零！1 什么是涡街流量计?在特定的流动条件下,一部分流体动能转化为流体振动,其振动频率与流速(流量)有确定的比例关系,依据这种原理工作的流量计称为流体振动流量计。

各种流量计的优缺点和适合的介质流量计是一种广泛应用于流体工程领域的仪器，用于测量和监测流体的流量。

根据工作原理和结构特点的不同，流量计可以分为多种类型，每种类型都有其独特的优点、缺点和适用介质。

下面将详细介绍几种常见的流量计。

1.机械式流量计机械式流量计是一种基于机械原理测量流体流量的仪器。

最常见的机械式流量计包括涡轮流量计、叶片式流量计和齿轮式流量计等。

(1)涡轮流量计优点：结构简单，易于安装和维护；适用范围广，可用于测量各种液态介质的流量；测量精度高，可达到±1%；响应速度快。

缺点：对流体介质的温度、压力和粘度等参数要求较高；易受颗粒物质的干扰。

适用介质：适用于各种液态介质，如石油、天然气、化工介质等。

(2)叶片式流量计优点：测量精度高，可达到±0.5%；结构简单，价格相对较低；可承受较高的工作压力。

缺点：叶片易受颗粒物与粘度高的介质的磨损；不适用于气体介质；需要一定的直管段来保证测量精度。

适用介质：适用于各种液态介质，如清水、石油和化工介质等。

(3)齿轮式流量计优点：测量精度高，可达到±0.2%；结构简单，工作可靠；适用于高温和高粘度液体的测量。

缺点：对流体介质的温度和粘度等参数要求较高；不适用于气体介质的测量；对颗粒物质敏感。

适用介质：适用于各种液态介质，尤其是粘度较高的液体。

2.电磁式流量计电磁式流量计是利用法拉第电磁感应原理进行测量的仪器，广泛用于液体和气体的流量测量。

优点：可适用于各种导电介质的流量测量；测量范围广，可达到远高于其他流量计的比例；无需添加额外的压力损失装置。

缺点：对被测流体的电导率要求较高；易受磁场干扰。

适用介质：适用于液体和气体，如腐蚀性介质、污水、纯水等。

3.热式流量计热式流量计是通过测量流体对热能的吸收或带走来确定流量的仪器。

优点：对流体介质的温度、压力和粘度要求较低；适用于小流量测量；响应速度快。

缺点：对流体介质的热导率要求较高；易受气泡和颗粒物的干扰。

各种流量计的优缺点及适合的介质流量计是用来测量介质（液体或气体）流动速度或流量的仪器。

根据其原理和工作方式的不同，可以分为多种不同类型的流量计。

下面将介绍一些常见的流量计，包括其优缺点以及适合的介质类型。

1.管式流量计：管式流量计适用于大流量和腐蚀性介质。

它的优点是结构简单，使用方便，且测量准确。

然而，该类型的流量计容易受到尺寸和形状限制，不适用于需要高精度测量的环境。

2.涡街流量计：涡街流量计适用于液体和气体介质。

它的优点是可测量低于或大于管道直径的流量，且具有较高的精度。

然而，该类型的流量计对介质的粘度和密度变化敏感，容易受到污染和腐蚀的影响。

3.转子流量计：转子流量计适用于中小流量以及液体介质。

它的优点是结构简单，使用方便，且适用于高温和高压环境。

然而，该类型的流量计对介质的粘度和密度变化较为敏感，对流体的脉动和振动也比较敏感。

4.浮子流量计：浮子流量计适用于小流量、低压和液体介质。

它的优点是结构简单，价格低廉，并且适用于粘度较高的流体。

然而，该类型的流量计对流体的侵蚀和污染较敏感，不适用于精度要求较高的场合。

5.磁流量计：磁流量计适用于导电液体介质。

它的优点是非侵入式的设计，不会对流体产生阻力，能够实现较高的精度和范围。

然而，该类型的流量计对介质的电导率敏感，且价格较高。

6.超声波流量计：超声波流量计适用于液体和气体介质。

它的优点是非侵入式的设计，不会对流体产生阻力，且不受介质密度和粘度的影响。

然而，该类型的流量计对管道内部有较强的要求，且价格较高。

总结起来，不同类型的流量计适用于不同的介质和环境条件。

在选择流量计时，需要考虑介质性质、流量范围、精度要求以及成本等因素。

同时，还需要考虑维护和校准流量计的难易程度。

综合考虑这些因素，选择适合的流量计可以确保测量过程的准确性和可靠性。

各种流量计工作原理及优缺点流量计是一种用于测量流体流量的设备，广泛应用于工业领域中的流体控制和监测过程中。

不同类型的流量计采用不同的工作原理，每种流量计都有其独特的优点和缺点。

下面将详细介绍几种常见的流量计及其工作原理、优缺点。

1. 质量流量计（Mass Flow Meter）质量流量计是通过测量流体通过流量计的质量来确定流量的一种流量计。

它通常使用热敏电阻或热电偶来测量流体的温度，并通过测量热量传递来计算质量流量。

质量流量计的优点是能够准确测量各种气体和液体的质量流量，不受流体密度、压力和温度的影响。

然而，质量流量计的缺点是成本较高，且对流体的物理性质要求较高。

2. 体积流量计（Volumetric Flow Meter）体积流量计是通过测量流体通过流量计的体积来确定流量的一种流量计。

常见的体积流量计包括涡轮流量计、液体顶管流量计和正交流量计等。

涡轮流量计通过测量流体通过涡轮的旋转来计算体积流量。

液体顶管流量计通过测量流体通过顶管的时间来计算体积流量。

正交流量计则通过测量流体通过正交管道的压力差来计算体积流量。

体积流量计的优点是结构简单、价格较低，但缺点是对流体的物理性质要求较高，且精度较低。

3.差压流量计（Differential Pressure Flow Meter）差压流量计是通过测量流体通过管道时产生的压力差来计算流量的一种流量计。

常见的差压流量计包括孔板流量计、喷嘴流量计和流体测速仪等。

孔板流量计通过在管道中设置孔板来产生压力差，并通过测量压力差来计算流量。

喷嘴流量计则通过流体通过喷嘴时产生的压力差来计算流量。

流体测速仪则通过测量流体通过测速仪时的速度来计算流量。

差压流量计的优点是结构简单、价格较低，适用于大流量的测量。

但缺点是对流体的物理性质要求较高，且存在一定的压力损失。

4. 超声波流量计（Ultrasonic Flow Meter）超声波流量计是通过测量超声波在流体中传播的速度来计算流量的一种流量计。

各种流量计的优缺点及适合的介质一、电磁流量计1、优点（1）电磁流量计可用来测量工业导电液体或浆液。

（2）无压力损失。

（3）测量范围大，电磁流量变送器的口径从2.5mm到2.6m。

（4）电磁流量计测量被测流体工作状态下的体积流量，测量原理中不涉及流体的温度、压力、密度和粘度的影响。

2、缺点（1）电磁流量计的应用有一定的局限性，它只能测量导电介质的液体流量，不能测量非导电介质的流量，例如气体和水处理较好的供热用水。

另外在高温条件下其衬里需考虑。

（2）电磁流量计是通过测量导电液体的速度确定工作状态下的体积流量。

按照计量要求，对于液态介质，应测量质量流量，测量介质流量应涉及到流体的密度，不同流体介质具有不同的密度，而且随温度变化。

如果电磁流量计转换器不考虑流体密度，仅给出常温状态下的体积流量是不合适的。

（3）电磁流量计的安装与调试比其它流量计复杂，且要求更严格。

变送器和转换器必须配套使用，两者之间不能用两种不同型号的仪表配用。

在安装变送器时，从安装地点的选择到具体的安装调试，必须严格按照产品说明书要求进行。

安装地点不能有振动，不能有强磁场。

在安装时必须使变送器和管道有良好的接触及良好的接地。

变送器的电位与被测流体等电位。

在使用时，必须排尽测量管中存留的气体，否则会造成较大的测量误差。

（4）电磁流量计用来测量带有污垢的粘性液体时，粘性物或沉淀物附着在测量管内壁或电极上，使变送器输出电势变化，带来测量误差，电极上污垢物达到一定厚度，可能导致仪表无法测量。

（5）供水管道结垢或磨损改变内径尺寸，将影响原定的流量值，造成测量误差。

如100mm口径仪表内径变化1mm会带来约2%附加误差。

（6）变送器的测量信号为很小的毫伏级电势信号，除流量信号外，还夹杂一些与流量无关的信号，如同相电压、正交电压及共模电压等。

为了准确测量流量，必须消除各种干扰信号，有效放大流量信号。

应该提高流量转换器的性能，最好采用微处理机型的转换器，用它来控制励磁电压，按被测流体性质选择励磁方式和频率，可以排除同相干扰和正交干扰。

各类流量计工作原理优缺点与用途流量计是用来测量流体中的流量的仪器。

不同类型的流量计有不同的工作原理、优缺点和用途。

1.扬程罐：工作原理：扬程罐是一种基于液位高度来测量流量的设备。

它利用液位的变化来确定流体的流量。

当流体通过扬程罐时会造成液位变化，通过测量液位变化的速度来计算流体的流量。

优点：扬程罐结构简单，操作方便，适用于一般的低流速流体测量。

缺点：扬程罐不适用于高流速流体，精度有限。

用途：常用于低流速的物料流量测量，如水流量测量、油流量测量等。

2.差压流量计：工作原理：差压流量计是基于流体通过管道时，会产生差压的原理来测量流量。

通过测量流体通过流量计前后的压差来计算流体的流量。

优点：差压流量计精度高，可适用于各种流体和工况。

缺点：价格较高，需要定期校准。

用途：差压流量计适用于各种工况和流体，广泛应用于化工、石油、制药等行业中的流量测量。

3.涡街流量计：工作原理：涡街流量计是通过测量流体通过流量计时，产生的涡街频率和流体流速成正比的原理来测量流量。

利用流体通过流量计时形成的涡街产生的压力脉动，通过传感器将脉动转化为电信号，进而测量流体流速。

优点：具有良好的线性和重复性，可用于各种流体测量。

缺点：对液体含固体颗粒较大的流体不适用。

用途：涡街流量计适用于各种液体和气体的测量，广泛应用于供暖、供水、煤气等行业中的流量测量。

4.磁性流量计：工作原理：磁性流量计通过测量液体中的电磁感应来测量流体的流量。

当液体通过磁性流量计时，会在液体中产生垂直于流体流向的电磁感应，通过测量电磁感应的大小来计算流体流量。

优点：能够测量各种液体和气体，无压力损失。

缺点：对液体的电导率要求较高。

用途：磁性流量计适用于对液体和气体进行流量测量的场合，广泛应用于化工、石油、环保等行业中的流量测量。

5.超声波流量计：工作原理：超声波流量计利用超声波在流体中传播的速度来测量流体的流量。

通过向流体发送超声波信号，测量超声波传播的时间，根据传播时间来计算流体的流速和流量。

常用流量计分类及优缺点分析流量计是用于测量流体介质流量的仪器，广泛应用于工业生产和实验室研究等领域。

根据不同的原理和适用场景，流量计可以分为多种类型。

本文将对常用的流量计分类及其优缺点进行分析。

1.电磁流量计电磁流量计是利用法拉第电磁感应定律来测量导电液体流量的一种流量计。

优点是不受介质的压力、温度、密度、粘度等影响，适用于各种导电液体。

同时，电磁流量计没有活动零件，使用寿命长，可靠性高，维护方便。

缺点是价格较高，对介质的电导率要求较高。

2.涡街流量计涡街流量计是根据流体通过涡街产生旋涡的频率与流量成正比关系而设计的一种流量计。

优点是响应速度快，精度高，适用于不同介质的流量测量。

涡街流量计结构简单、体积小，不易堵塞，维护简单。

缺点是高压下的应用有限，且对介质的温度和粘度有一定要求。

3.超声波流量计超声波流量计利用超声波在流体内传播速度与流速成一定比例关系的原理进行流量测量。

优点是适用于各种液体和气体，无需接触介质，不会对流体产生压降，具有较低的能耗。

超声波流量计精度高，响应速度快，可靠性好。

缺点是价格较高，对传感器的安装和使用环境要求较高。

4.质量流量计质量流量计是通过测量介质受力或传感器受振动的质量变化来实现流量测量的。

质量流量计不受温度、压力、粘度等影响，适用于各种气体和液体的流量测量。

质量流量计响应速度快，精度高，具有大量自检和自校验功能。

然而，质量流量计价格较高，对安装条件和环境的要求严格。

综上所述，不同类型的流量计各有优劣。

在选择流量计时，应根据具体的应用场景和要求选取合适的类型。

各流量计工作原理优缺点分析流量计是一种用于测量液体、气体或蒸汽流量的仪器设备。

根据其工作原理的不同，可分为机械式流量计、电磁式流量计、超声波流量计、涡街流量计和热式流量计等几类。

下面将对各流量计的工作原理、优缺点进行详细分析。

1.机械式流量计：机械式流量计利用内部装置的机械元件来测量流体通过的体积或质量。

常见的机械流量计有滑片式、齿轮式和涡轮式等。

优点：-适用于各种介质和管道尺寸。

-精度相对较高，可满足一般工况需求。

-刻度清晰易读，操作简单。

缺点：-机械运动件容易磨损，需要定期维护和更换。

-容易受到介质特性的影响，对介质流速和密度有一定要求。

-在高粘度介质或低流速情况下，精度可能受到影响。

2.电磁式流量计：电磁式流量计利用涡流感应原理来测量导电介质流体的流量。

通过涡流感应器内的电磁场和流体中的电导率产生的涡流来计算流量。

优点：-能广泛适用于各种导电液体，包括腐蚀性介质。

-无移动部件，耐磨损，使用寿命长。

-测量稳定，精度高，可达到±0.5%～±2%。

-测量范围广，可适应大流量和小流量需求。

缺点：-对导电介质有一定要求。

-对电磁场干扰敏感，需保持环境清洁。

-相对较高的价格。

3.超声波流量计：超声波流量计是利用超声波在流体中传播速度与流速成反比关系来测量流量的原理。

优点：-无需与流体接触，适用于各种介质，包括蒸汽和高纯度液体。

-非侵入式安装，不会对流体产生压力损失。

-易于安装和维护。

-测量范围广，适用于大流量和小流量。

缺点：-对介质中颗粒、气泡等的干扰较敏感，影响测量精度。

-价格较高。

4.涡街流量计：涡街流量计利用介质通过涡街传感器产生的涡旋来计算流量。

优点：-测量精度高，可达到±0.5%～±1%。

-响应速度快。

-对介质的要求较低。

-耐压性好，适用于高压流体测量。

缺点：-对于粘度较高的介质测量精度会有影响。

-不能直接测量蒸汽流量。

5.热式流量计：热式流量计利用流体通过传感器的热丝时对流体进行冷却从而测量流速的原理。

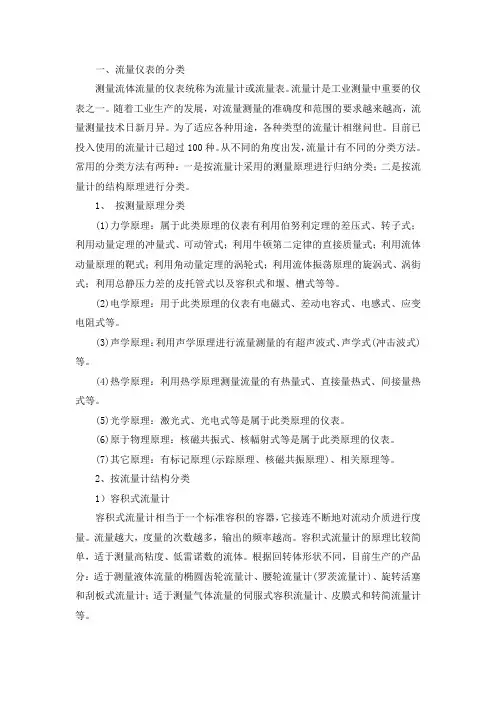

一、流量仪表的分类测量流体流量的仪表统称为流量计或流量表。

流量计是工业测量中重要的仪表之一。

随着工业生产的发展，对流量测量的准确度和范围的要求越来越高，流量测量技术日新月异。

为了适应各种用途，各种类型的流量计相继问世。

目前已投入使用的流量计已超过100种。

从不同的角度出发，流量计有不同的分类方法。

常用的分类方法有两种：一是按流量计采用的测量原理进行归纳分类；二是按流量计的结构原理进行分类。

1、按测量原理分类(1)力学原理：属于此类原理的仪表有利用伯努利定理的差压式、转子式；利用动量定理的冲量式、可动管式；利用牛顿第二定律的直接质量式；利用流体动量原理的靶式；利用角动量定理的涡轮式；利用流体振荡原理的旋涡式、涡街式；利用总静压力差的皮托管式以及容积式和堰、槽式等等。

(2)电学原理：用于此类原理的仪表有电磁式、差动电容式、电感式、应变电阻式等。

(3)声学原理：利用声学原理进行流量测量的有超声波式、声学式(冲击波式)等。

(4)热学原理：利用热学原理测量流量的有热量式、直接量热式、间接量热式等。

(5)光学原理：激光式、光电式等是属于此类原理的仪表。

(6)原于物理原理：核磁共振式、核幅射式等是属于此类原理的仪表。

(7)其它原理：有标记原理(示踪原理、核磁共振原理)、相关原理等。

2、按流量计结构分类1）容积式流量计容积式流量计相当于一个标准容积的容器，它接连不断地对流动介质进行度量。

流量越大，度量的次数越多，输出的频率越高。

容积式流量计的原理比较简单，适于测量高粘度、低雷诺数的流体。

根据回转体形状不同，目前生产的产品分：适于测量液体流量的椭圆齿轮流量计、腰轮流量计(罗茨流量计)、旋转活塞和刮板式流量计；适于测量气体流量的伺服式容积流量计、皮膜式和转简流量计等。

2）叶轮式流量计叶轮式流量计的工作原理是将叶轮置于被测流体中，受流体流动的冲击而旋转，以叶轮旋转的快慢来反映流量的大小。

典型的叶轮式流量计是水表和涡轮流量计，其结构可以是机械传动输出式或电脉冲输出式。

各种流量计优缺点流量计是一种用于测量液体、气体或蒸汽流量的仪器。

不同类型的流量计在不同的工作环境和应用中有各自的优缺点。

以下是常见的几种流量计的优缺点：1. 体积流量计（Positive Displacement Flowmeter）优点：-非常准确，适用于测量低流量。

-适用于高粘度和高温介质。

-不需要修正。

缺点：-需要频繁的校准和维护。

-由于流体必须通过一个移动的部件，流体中可能会存在一些污染物。

2. 旋转翅片流量计（Rotary Vane Flowmeter）优点：-测量响应时间快。

-体积小巧，安装方便。

-可用于粘度较高的流体。

缺点：-测量范围有限。

-没有液体密度的自动修正功能。

-翅片容易磨损。

3. 涡街流量计（Vortex Flowmeter）优点：-可以测量稳定的流体和蒸汽。

-几乎不受流体温度和压力的影响。

-长期可靠性高。

缺点：-对于液体中含有较高含固体颗粒的情况，可能会产生误差。

-较低的精度和准确度。

4. 质量流量计（Mass Flowmeter）优点：-可以直接测量液体或气体的质量流量。

-流体密度对测量结果没有影响。

-可以测量多种介质。

缺点：-高精度、高性能的质量流量计价格昂贵。

-对于高压、高温和腐蚀性介质，选择适合的传感器材料和结构变得困难。

5. 超声波流量计（Ultrasonic Flowmeter）优点：-不接触流体，无压降和泄漏。

-适用于大流量的液体和气体测量。

-耐压性能好。

缺点：-测量误差可能会受到气泡、颗粒物的干扰。

-对于含有杂质或气泡的流体测量效果差。

6. 磁性流量计（Magnetic Flowmeter）优点：-适用于大流量、腐蚀性液体的测量。

-不受温度和压力变化的影响。

-对于含固体颗粒的液体也有较好的测量效果。

缺点：-对于非导电液体无法进行准确测量。

-当液体的电导率较低时，测量结果可能有较大误差。

7. 系统测速仪（Pitot Tube）优点：-适用于测量气体和液体的流速。
