给排水管预埋及插座预留高度和位置

家装水电安装高度标准
在家装设计中，水电安装是一个非常重要的环节，而水电安装的高度标准更是
至关重要。

正确的水电安装高度标准不仅能够保障家居安全，还能够提高生活质量。

下面就让我们来了解一下家装水电安装的高度标准吧。

首先，我们来说说水电安装中的水路高度标准。

在厨房的水槽上方，给排水管
的高度应该在60cm左右，这样可以确保排水通畅，不易堵塞。

而在卫生间，马桶
的进水管和出水管的高度也需要合理安装，一般来说，进水管的高度要在20cm左右，出水管的高度要在25cm左右，这样可以保证水的流通和排放。

其次，我们来说说水电安装中的电路高度标准。

在家居装修中，插座和开关的
安装高度是非常重要的。

一般来说，插座的安装高度应该在30cm-40cm之间，这
样可以方便我们日常使用电器，而开关的安装高度一般在1.2m左右，这样可以方
便我们开关灯具。

此外，灯具的安装高度也需要注意，一般来说，吊灯的底部距离地面的高度应该在2.2m左右，这样可以确保灯光的照射范围和视觉效果。

最后，我们来说说水电安装中的通风口和烟道的高度标准。

在厨房和卫生间中，通风口和烟道的高度也是需要注意的。

一般来说，通风口的安装高度应该在2m左右，这样可以确保通风效果，而烟道的高度也需要根据实际情况来确定，一般来说，烟道的高度应该在2.5m左右，这样可以确保排烟效果。

综上所述，家装水电安装的高度标准是非常重要的，合理的安装高度不仅可以
保障家居安全，还可以提高生活质量。

因此，在进行家装设计时，一定要注意水电安装的高度标准，确保每一个细节都符合规范，这样才能打造一个安全、舒适的家居环境。

给排水管道预留、预埋要点
1、孔洞预留
⑴孔洞预留的工艺流程为：绘制留洞图、各专业汇总、审验会签、模具制作、放线标识、复核确认、模具定位、配合施工。

⑵在管道安装工作开始前，熟悉设计图纸，根据图纸绘制管道留洞图，并同其它专业共同复核留洞图的正确性，如发现有专业交叉，管道“打架”现象发生，应及早做设计变更，保证管道预埋工作准确、连续的实施。

2、套管预埋
⑴室内立管及卫生用具的给排水管在穿过楼板时应配合土建施工预留孔洞，管道穿过墙壁时加套管，不保温管道的套管比管道大2号，保温管道的套管比管道大150mm 。

在套管两端和中间空隙处填以不燃性纤维隔绝材料。

穿楼板套管高出楼面20mm ，卫生间套管高出地面50mm,下与楼板底平；穿墙套管则两端与墙的最终完成面平齐。

⑵管道穿越管道进出外墙处、集水坑侧壁、消防水池池壁穿墙处均设置刚性防水套管
⑶管道穿墙人防墙体时应位置准确。

过混凝土现浇板的管道，在混凝土浇筑前安置好套管且用铁丝将套管与钢筋固定牢，在套管内放入松散材料，防止混凝土进入套管内。

100
6 7 2
3 1 1 5
4 3
1-墙体 2-预埋管道 3-止水环 4-石棉水泥捣实 5-预埋套管 6-防水油膏 7-安装管道
管移位或堵塞。

⑸套管两端平齐，毛刺清理干净，内壁要做防腐。

⑹保温管道在穿墙时所埋设的套管应考虑管道的保温层厚度。

住宅建筑常用预留孔的尺寸及高度预留孔是在住宅建筑设计中常见的一种设置，用于安装管道、电线、插座等设施。

在建筑设计中，预留孔的尺寸和高度是非常重要的，它们需要根据具体的使用需求和建筑规范来确定，以确保预留孔的使用效果和安全性。

下面将介绍住宅建筑中常用的预留孔尺寸及高度。

首先，预留孔的尺寸通常是根据安装设施的需求来确定的。

例如，如果是用于安装插座，预留孔通常需要有足够的空间来容纳插座的安装盒和导线，因此需要足够大的尺寸。

一般来说，插座的预留孔尺寸为100mm×50mm×45mm，安装深度为60mm左右。

这样的尺寸可以满足插座的安装需求，同时也便于后期的维护和更换。

另外，预留孔的高度也是非常重要的，它需要根据安装设施的位置和使用需求来确定。

例如，如果是用于安装插座，预留孔的高度通常需要距地面约300mm左右，这样可以方便人们插拔电器，并且能够避免水汽或其他液体进入插座内部，保证使用的安全性。

除了插座，预留孔还用于安装管道和电线。

对于水管和排水管道的预留孔，一般需要根据管道直径和壁厚来确定尺寸，以确保管道能够正常安装和使用。

一般来说，管道的预留孔尺寸需要略大于管道直径，以确保安装时不会出现困难。

而对于电线的预留孔，一般需要根据电线的数量和规格来确定尺寸，以确保电线的安装和使用。

在确定预留孔尺寸和高度时，还需要考虑到建筑的结构和布局。

例如，如果是在墙面上安装预留孔，需要考虑墙体结构的强度和稳定性，以确保预留孔的设置不会影响墙体的承重能力和稳定性。

另外，还需要考虑到预留孔的布局和分布，以确保安装设施的位置合理和便利。

总之，预留孔的尺寸和高度是建筑设计中需要重点考虑的问题，它需要根据具体的使用需求和建筑规范来确定，以确保预留孔的使用效果和安全性。

在设计过程中，需要充分考虑安装设施的规格和布局，以确保预留孔的设置合理和实用。

只有这样，才能确保建筑的功能性和安全性。

给排水管道安装规范1。

一般规定1. 管道工程应根据住户要求安装，完工后必须进行试压，检查合格后，才可进行其他装饰工程.2. 管道安装必须横平竖直。

排水管道必须畅通。

2。

技术要求及验收标准1。

冷热水管道的位置是左冷右热.2。

浴缸龙头接头的高度一般应距离浴缸安装后高度150㎜,两接头之间的距离为150㎜±5㎜。

3。

台式洗脸盆进水管接距离地面的高度应为450㎜±20㎜，冷热水管接的间距为100㎜——120㎜.4. 坐厕进水管接距离地面的高度应为250㎜，与坐厕中心位置的偏差为200㎜。

5。

所有出墙连接设备的管接（内丝直角弯头)必须与墙面垂直。

管接安装平面与墙面（含面砖）的伸缩偏差在3--—5㎜的范围内。

6。

冲淋龙头接头的高度一般应距离地面800-—-900㎜，两接头之间的距离为150㎜±10㎜。

7。

热水器(电热水器）进水口前应安装阀门。

8。

明装进水管道必须使用管卡进行固定，管卡间距应不大于600㎜。

9. 金属热水管道应有保温层。

10。

进水管道管径的标准选择，即PPR水管为标称规格De25，金属水管为标称规格DN20。

11. 安装浴缸必须要保留检修口，严禁使用塑料软管连接的浴缸落水，浴缸落水口必须对准地面的浴缸下水,并必须作好密封.安装好以后，应经过盛水实验，合格后,才可以封检修口。

12. 水龙头一但安装好以后，严禁对水管道系统进行高压试压，水龙头的最高允许压力为5KG/CM2。

13。

暗埋及明装排水或下水管道一律使用PVC管,不得使用软管，接口处必须密封不渗水。

14。

大容量的用水设备（浴缸、污水盆)排水管的管径应不小于50㎜,普通排水管的管径必须不小于40㎜，排水管的连接处必须牢固，不渗水；排水管与排水口的连接必须密封不渗水。

15. 排水横管（D40㎜—D50㎜）的标准坡度为0.035，最小坡度为0。

025，及每米的管道落差最小为25㎜，长度小于1.5㎜，可相应降低标准.16. 煤气管道应用镀锌铁管；煤气管道不得暗敷,不得穿越卧室，穿越吊平顶内的煤气管道不得有接有，如却需移动表具，应由业主向燃气主管部门提出申请，经同意后方可施工。

主体施工过程中预留、预埋质量通病1、下插电气管线甩口位置易造成下插管外露，管线无法施工需做到熟悉本专业及相关专业图纸,做好测量定位，注意下方墙体位置及厚度，避开梁下风管、水管及桥架等，现场操作控制甩口弯头放在结构板内2、焊接钢管敷设质量易造成漏浆管路堵塞，穿线时损坏线缆需做到管口切割后清理毛刺,套管焊接时四周焊接到位，焊接部位包扎严密，跨接接地到位3、隐蔽管路走向易造成后期装饰吊顶施工时破坏管道需做到按图施工，预埋时沿管线方向划线，拆模后能在板面上留下实际管路走向4、走道、楼梯间灯头盒，疏散指示灯头盒位置易造成灯头盒不居中，高度位置不一需做到按图施工，灯头盒距烟感预埋盒位置大于50CM5、等高管弯头位置易造成管道外露、墙面锈斑需做到管道敷设在柱及剪力墙箍筋内，绑扎固定牢固6、剪力墙、柱开关插座标高及位置易造成距门板距离达不到15CM，高低不一建议距混凝土柱边距离统一标准15CM，标高统一按土建提供的完成面标高控制线施工7、焊接钢管施工时采用专用弯管器弯折易造成弯曲半径及弯扁度达不到要求需做到小管径采用手动弯管器，大管径采用电动弯管器弯折，严禁直接弯折或加热煨弯8、三管重叠、并排敷设管路易造成土建混凝土浇筑后裂缝,钢筋外露等需做到熟悉图纸，在施工过程中提前交叉,绑扎固定时控制好管路间距;控制好电源进线管进箱位置，户箱成排垂直部位出线时错开敷设，水平管路呈放射状敷设9、防雷引下线、均压环及幕墙接地焊接易造成漏焊、错焊需做到采用同一根通长主筋，图纸及现场标注一致，统一位置10、给排水、暖通预留、预埋易造成预留预埋位置及标高不一致,施工后卫生器具无法安装需做到预留预埋时严格参照大样图及图集施工，立管套管预留时确保上下一致，套管标高按图纸及土建提供的完成面标高控制线施工11、雨水管敷设易造成管道损伤及污染需做到按图纸及规范要求设置伸缩节及立管检查口，做好成品及半成品保护措施12、墙体暗装消防箱施工易造成门框变形,开闭不灵活需做到暗装的消防箱上方加过梁。

水电安装工程中的安装高度规范要求在建筑物的水电安装工程中，安装高度是一个非常重要的指标，它直接关系到安装质量和使用效果。

本文将探讨水电安装工程中的安装高度规范要求，并分析其重要性和应注意的问题。

一、电器插座的安装高度规范要求电器插座的安装高度应符合以下规范要求：1. 室内电器插座的安装高度一般应在150-160cm之间。

这个高度确保了插头接触点与地面的距离合适，方便插拔使用，并且考虑到家庭成员的身高差异，也能够满足大部分人的使用需求。

2. 厨房和洗手间等潮湿区域的插座，其安装高度应相对较高，通常在160-170cm之间。

这是因为在这些区域，水汽蒸发较多，插座的高度需要离地面更近一些，以减少插头受潮可能带来的安全隐患。

3. 插座的位置应避免与水源或其他易导电物体靠近，以免发生漏电等事故。

同时，在安装插座时，应保持牢固，确保接线可靠，以防松动或接触不良导致电流异常。

二、水管的安装高度规范要求水管的安装高度涉及到供水和排水管道，安装高度的规范要求如下：1. 供水管道的安装高度应根据具体情况而定。

一般而言，供水管道的安装高度应在1-1.2m之间。

这个高度既方便维修和更换，又能够确保水管在使用过程中有足够的压力，供水顺畅。

2. 排水管道的安装高度需视不同的区域和具体用途而定。

在住宅区域中，地漏的安装高度一般为15-20cm，洗手盆、浴缸等排水口的安装高度一般为25-30cm。

而在公共卫生间等需要满足多人同时使用的场所，相应的安装高度会更高。

3. 在安装水管时，要确保其连接牢固，不漏水。

同时，水管与墙面或地面之间要有一定的间隙，以便于维护和检修。

三、照明设备的安装高度规范要求照明设备的安装高度应根据具体场所和用途而定，重点考虑照明效果和使用安全。

以下是一些常见情况和相应的安装高度规范要求：1. 客厅、卧室等居住空间的吊灯一般安装在240-260cm的高度，以确保照明均匀且不显得压抑。

2. 厨房和洗手间等潮湿区域的照明设备，应选用防水型灯具，并使其安装高度在220-240cm之间，以防止水汽腐蚀。

屋内水管预埋高度规范屋内水管预埋高度规范主要用于指导居民住宅等建筑物内部的水管预埋高度设置，确保水管的稳固性和安全性。

正确的预埋高度设置可以有效避免水管的水压不稳定、水流过慢或者水管破裂等问题的发生，保障日常生活用水的正常供应。

本文将介绍屋内水管预埋高度的规范要求和操作注意事项。

1. 水管预埋高度的定义水管预埋高度是指水管与地面的垂直距离，一般以水管顶部为参考点。

根据不同的用途和水管类型，预埋高度的要求有所不同。

2. 屋内水管预埋高度规范2.1 卫生间水管预埋高度规范在卫生间内，水管的预埋高度应满足以下要求：•马桶水箱的进水管、下水管的预埋高度应不低于300mm，不高于400mm。

•浴缸和淋浴出水管的预埋高度应不低于150mm，不高于300mm。

•洗手台的冷水管、热水管的预埋高度应不低于100mm，不高于200mm。

2.2 厨房水管预埋高度规范在厨房内，水管的预埋高度应满足以下要求：•洗碗池和洗菜池的出水管的预埋高度应不低于150mm，不高于300mm。

•洗碗池和洗菜池的进水管的预埋高度应不低于200mm，不高于400mm。

•水龙头的进水管的预埋高度应不低于200mm，不高于400mm。

2.3 其他水管预埋高度规范•饮水机的出水管的预埋高度应不低于100mm，不高于200mm。

•暖气管道的预埋高度应根据具体情况而定，一般不低于100mm，不高于400mm。

3. 操作注意事项在进行屋内水管的预埋时，需要注意以下事项：•在预埋水管之前，应仔细检查水管是否存在明显的损坏、老化或者堵塞情况。

如发现问题，需要及时修理或更换。

•预埋水管时，应保证水管与墙体、地面的连接牢固，不得出现晃动或松动的情况。

•预埋水管时，应保持一定的坡度，便于水流顺畅，避免积水或倒流现象。

•水管预埋结束后，应及时进行压力测试，确保水管正常工作，并检查是否存在漏水情况。

•居民在使用过程中，应定期检查水管的预埋高度是否正常，如发现异常情况，应及时修缮。

编号—002预埋施工质量技术交底记录工程名称大理滨海俊园项目（一期）交底日期2013年11月28日分部分项工程名称预留预埋施工交底地点项目部会议室交底内容：一、作业条件：土建钢筋基本绑扎完毕二、材料与机械设备：1、材料：PVC管φ32、φ25 、φ20及其配件，穿筋线盒，7cm圆线盒、5cm圆线盒泡沫，钢套管、圆钢，焊条、油漆等2、机械设备：电焊机、切割机等三、交底内容：（一）、给排水预埋1、套管制作：所有套管管径比管道管径大两号。

套管长度的确定因本工程剪力墙有多种规格，因此穿剪力墙的套管长度由主工长结合建筑施工图确定；穿楼板套管长度：考虑到此工程为精装修工程，穿楼板钢套管长度要求高于混凝土板面10cm，标准层板厚度为10cm，套管长度为23cm；穿外剪力墙给排水管的钢套管必须焊制止水环，止水环半径比套管大10cm。

2、套管孔洞定位及安装本工程给水管标高为管道中心标高，排水管标高为内底面标高，对于安装在墙体上的套管，按照预留预埋的优化图纸结合建施图确定基准控制线，利用钢卷尺等工具确定安装位置，确定标高，做出标记。

部分要求较高的部位需要采用红外线测距仪超平，保证定位精确和视觉美观。

待钢筋基本绑扎完毕时，利用辅筋将套管和主筋焊接固定。

对于预留在楼板上的套管，按照图纸找准相关结构桩或梁，利用钢卷尺等测量工具引至需要预留孔洞处并做好标记利用吊线方式保证套管与套管中心线在一条直线上。

将套管与板面钢筋绑扎固定。

套管内必须填满填充物防止混凝土进入套管内。

3、卫生间、厨房与阳台下水口，穿楼板的排水只管采用PVC成品预埋直接，施工方法及注意事项后期在另行做专项技术交底；4、剪力墙给排水管槽预留采用PVC32管，预留是必须绑扎稳固；5、板面给排水留槽采用DN32钢管，压槽时间及取出时间必须合理（后期作专项技术交底）。

（二）、电气预埋1、跷板开关距地1.45m暗装，距门边0.2m。

2、普通插座距地0.35m暗装（线管敷设由底板引至）3、防水型插座，底边距地1.55m暗装4、照明配电箱、动力控制箱距地1.65m明装；5、安全出口标志灯底部距门头0.2m暗装，疏散方向指示灯沿墙柱为底边距地0.55m暗装，镜前灯安装高度为2.4m ；6、同一个区域内的开关等设备必须在同一高度（图纸标高相同），同层要求尽量平齐；7、同一墙体上强弱电插座间距最小为为0.3m，两边设备距墙柱、门边0.2m；8、剪力墙的设备线盒预埋时，要求一次性预埋到位，加辅助钢筋，把线盒上、下、左、右侧点焊在辅助钢筋上，以防线盒移位造成管路堵塞；要求用土建拉筋将线盒处的前后排剪力墙钢筋固定，确保因浇筑前后排钢筋移位影响线盒位置的精确度；9、线管与线管、线管与线盒接头处必须采用专用胶布裹紧，防止浇筑混凝土时混凝土进入线管、盒内；线盒必须佩戴锁冒10、剪力墙线盒用泡沫封堵，泡沫尽量凸出剪力墙钢筋面，确保浇筑后线盒过深。

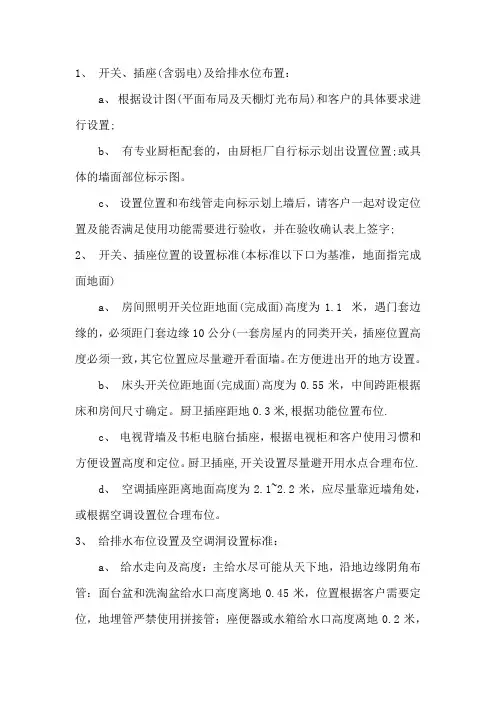

1、开关、插座(含弱电)及给排水位布置：a、根据设计图(平面布局及天棚灯光布局)和客户的具体要求进行设置;b、有专业厨柜配套的，由厨柜厂自行标示划出设置位置;或具体的墙面部位标示图。

c、设置位置和布线管走向标示划上墙后，请客户一起对设定位置及能否满足使用功能需要进行验收，并在验收确认表上签字;2、开关、插座位置的设置标准(本标准以下口为基准，地面指完成面地面)a、房间照明开关位距地面(完成面)高度为1.1 米，遇门套边缘的，必须距门套边缘10公分(一套房屋内的同类开关，插座位置高度必须一致，其它位置应尽量避开看面墙。

在方便进出开的地方设置。

b、床头开关位距地面(完成面)高度为0.55米，中间跨距根据床和房间尺寸确定。

厨卫插座距地0.3米,根据功能位置布位.c、电视背墙及书柜电脑台插座，根据电视柜和客户使用习惯和方便设置高度和定位。

厨卫插座,开关设置尽量避开用水点合理布位.d、空调插座距离地面高度为2.1~2.2米，应尽量靠近墙角处，或根据空调设置位合理布位。

3、给排水布位设置及空调洞设置标准：a、给水走向及高度：主给水尽可能从天下地，沿地边缘阴角布管：面台盆和洗淘盆给水口高度离地0.45米，位置根据客户需要定位，地埋管严禁使用拼接管；座便器或水箱给水口高度离地0.2米，(如遇客户要求用缓冲阀，根据客户实际情况确定)；喷淋器给水高度离地1.1米；浴缸给水根据浴缸给水方式确定(尽量让客户提早确定使用浴缸的款式)；热水器给水、给气位距地面1.4米，尽量在通风的合理位置,跟据热水器布置给、进水、气方位)。

b、排水方式及位置、高度：入墙式洗面盆和洗淘盆排水入口距地高度0.3~0.4 米，尽量保证立管有0.2米以上长度，最大可能保证排水槽接管坡度；其它排水口根据需要设置时要考虑流量要求；设置地漏要尽量靠边隐蔽和地面收水方向的最低点。

c、壁挂式空调洞离地高度为2.2米，尽量靠近墙根打孔。

4、弱电配置标准及要求：a、电话线、网络线、音响线按设计和客户要求布位。
