瞬态抑制器SMF6.0CA型号特性

瞬态抑制器SMF6.0CA型号特性硕凯电子（Sylvia）一、SMF系列描述The SMF series is designed specifically to protect sensitive electronic equipment from voltage transients induced by lightning and other transient voltage events.二、最大额定值三、功能图四、产品特性1、兼容工业标准的SOD-123封装2、为表面安装应用优化电路板空间3、低泄漏4、单向和双向单元5、玻璃钝化结6、低电感7、优良的钳位能力8、200W的峰值功率能力在10×1000μ波形重复率（占空比）：0.01%9、快速响应时间：从0伏特到最小击穿电压通常小于1.0ps10、高温焊接：终端260°C/40秒11、典型的最大温度系数△Vbr=0.1%x Vbr@25°C x△T12、塑料包装有保险商实验室可燃性94V-013、无铅镀雾锡14、无卤化，符合RoHS15、典型失效模式是在指定的电压或电流下出现16、晶须测试是基于JEDEC JESD201A每个表4a及4c进行的17、IEC-61000-4-2ESD15kV(空气)，8kV(接触)18、数据线的ESD保护符合IEC61000-4-2(IEC801-2)19、数据线的EFT保护符合IEC61000-4-4(IEC801-4)五、产品图六、曲线图七、峰值浪涌八、包装数量九、编带说明十、产品应用TVS器件非常适合保护I/O接口，Vcc总线和其他应用于电信、计算机、工业和消费电子应用的易损电路。

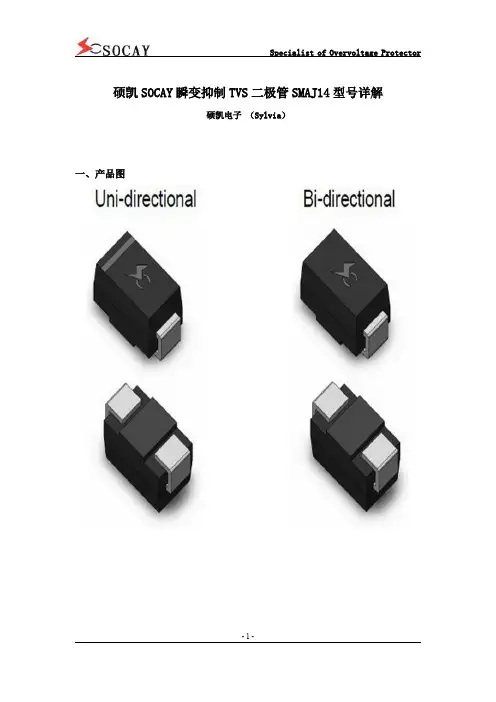

硕凯SOCAY瞬变抑制TVS二极管SMAJ14型号详解

硕凯SOCAY瞬变抑制TVS二极管SMAJ14型号详解
硕凯电子（Sylvia）
一、产品图
1、为表面安装应用优化电路板空间
2、低泄漏
3、单向单元
4、玻璃钝化结
5、低电感
6、优良的钳位能力
7、400W的峰值功率能力在10×1000μ波形重复率（占空比）：0.01%
8、快速响应时间：从0伏特到最小击穿电压通常小于1.0ps
9、典型的，在电压高于12V时，反向漏电流小于5μA
10、高温焊接：终端260°C/40秒
11、典型的最大温度系数△Vbr=0.1%x Vbr@25°C x△T
12、塑料包装有保险商实验室可燃性94V-0
13、无铅镀雾锡
14、无卤化，符合RoHS
15、典型失效模式是在指定的电压或电流下出现
16、晶须测试是基于JEDEC JESD201A每个表4a及4c进行的
17、IEC-61000-4-2ESD15kV(空气)，8kV(接触)
18、数据线的ESD保护符合IEC61000-4-2(IEC801-2)
19、数据线的EFT保护符合IEC61000-4-4(IEC801-4)
三、应用范围
TVS器件非常适合保护I/O接口，Vcc总线和其他应用于电信、计算机、工业和消费电子应用的易损电路。

五、UL认证编号
六、特性曲线
七、产品尺寸
八、命名方式
九、型号标识
十、封装。

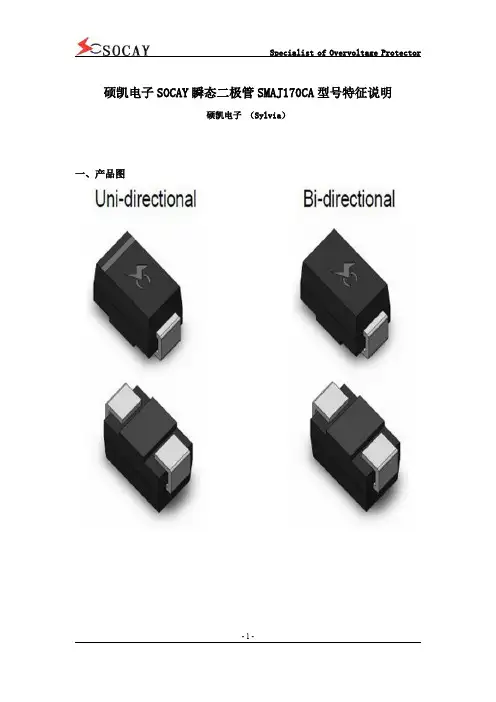

硕凯电子SOCAY瞬态二极管SMAJ170CA型号特征说明

硕凯电子SOCAY瞬态二极管SMAJ170CA型号特征说明
硕凯电子（Sylvia）
一、产品图
1、为表面安装应用优化电路板空间
2、低泄漏
3、双向单元
4、玻璃钝化结
5、低电感
6、优良的钳位能力
7、400W的峰值功率能力在10×1000μ波形重复率（占空比）：0.01%
8、快速响应时间：从0伏特到最小击穿电压通常小于1.0ps
9、典型的，在电压高于12V时，反向漏电流小于5μA
10、高温焊接：终端260°C/40秒
11、典型的最大温度系数△Vbr=0.1%x Vbr@25°C x△T
12、塑料包装有保险商实验室可燃性94V-0
13、无铅镀雾锡
14、无卤化，符合RoHS
15、典型失效模式是在指定的电压或电流下出现
16、晶须测试是基于JEDEC JESD201A每个表4a及4c进行的
17、IEC-61000-4-2ESD15kV(空气)，8kV(接触)
18、数据线的ESD保护符合IEC61000-4-2(IEC801-2)
19、数据线的EFT保护符合IEC61000-4-4(IEC801-4)
三、应用范围
TVS器件非常适合保护I/O接口，Vcc总线和其他应用于电信、计算机、工业和消费电子应用的易损电路。

五、特性曲线
六、产品尺寸
七、命名方式。

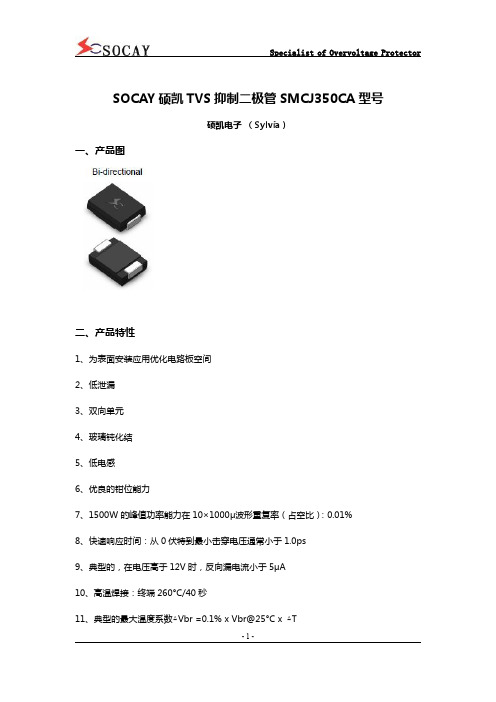

SOCAY硕凯TVS抑制二极管SMCJ350CA型号

SOCAY硕凯TVS抑制二极管SMCJ350CA型号
硕凯电子（Sylvia）
一、产品图
二、产品特性
1、为表面安装应用优化电路板空间
2、低泄漏
3、双向单元
4、玻璃钝化结
5、低电感
6、优良的钳位能力
7、1500W的峰值功率能力在10×1000μ波形重复率（占空比）：0.01%
8、快速响应时间：从0伏特到最小击穿电压通常小于1.0ps
9、典型的，在电压高于12V时，反向漏电流小于5μA
10、高温焊接：终端260°C/40秒
11、典型的最大温度系数△Vbr=0.1%x Vbr@25°C x△T
12、塑料包装有保险商实验室可燃性94V-0
13、无铅镀雾锡
14、无卤化，符合RoHS
15、典型失效模式是在指定的电压或电流下出现
16、晶须测试是基于JEDEC JESD201A每个表4a及4c进行的
17、IEC-61000-4-2ESD15kV(空气)，8kV(接触)
18、数据线的ESD保护符合IEC61000-4-2(IEC801-2)
19、数据线的EFT保护符合IEC61000-4-4(IEC801-4)
三、功能原理图
四、I-V曲线特性
五、最大额定值
六、物理说明
七、相关曲线图
八、应用范围
TVS器件非常适合保护I/O接口，Vcc总线和其他应用于电信、计算机、工业和消费电子应用的易损电路。

九、UL认证编号
十一、产品编带。

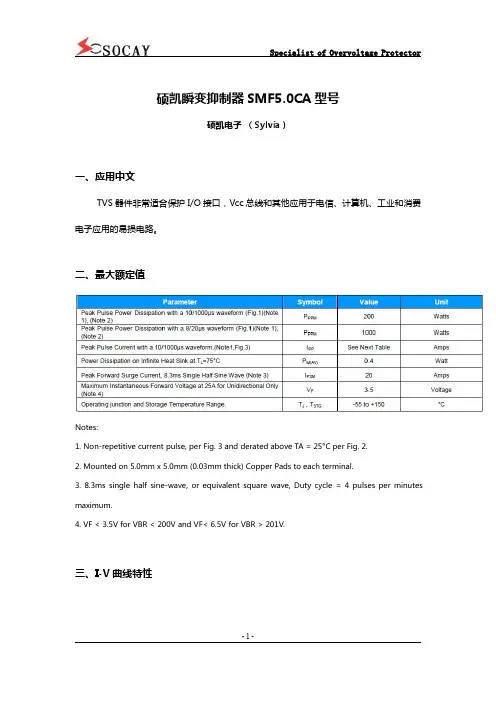

硕凯瞬变抑制器SMF5.0CA型号

硕凯瞬变抑制器SMF5.0CA型号硕凯电子（Sylvia）一、应用中文TVS器件非常适合保护I/O接口，Vcc总线和其他应用于电信、计算机、工业和消费电子应用的易损电路。

二、最大额定值Notes:1.Non-repetitive current pulse,per Fig.3and derated above TA=25°C per Fig.2.2.Mounted on5.0mm x5.0mm(0.03mm thick)Copper Pads to each terminal.3.8.3ms single half sine-wave,or equivalent square wave,Duty cycle=4pulses per minutes maximum.4.VF<3.5V for VBR<200V and VF<6.5V for VBR>201V.三、I-V曲线特性四、应用英文TVS devices are ideal for the protection of I/O interfaces,VCC bus and other vulnerable circuits used in Telecom,Computer,Industrial and Consumer electronic applications.五、焊脚参数六、编带说明七、产品标识八、物理说明九、产品特性1、兼容工业标准的SOD-123封装2、为表面安装应用优化电路板空间3、低泄漏4、单向和双向单元5、玻璃钝化结6、低电感7、优良的钳位能力8、200W的峰值功率能力在10×1000μ波形重复率（占空比）：0.01%9、快速响应时间：从0伏特到最小击穿电压通常小于1.0ps10、高温焊接：终端260°C/40秒11、典型的最大温度系数△Vbr=0.1%x Vbr@25°C x△T12、塑料包装有保险商实验室可燃性94V-013、无铅镀雾锡14、无卤化，符合RoHS15、典型失效模式是在指定的电压或电流下出现16、晶须测试是基于JEDEC JESD201A每个表4a及4c进行的17、IEC-61000-4-2ESD15kV(空气)，8kV(接触)18、数据线的ESD保护符合IEC61000-4-2(IEC801-2)19、数据线的EFT保护符合IEC61000-4-4(IEC801-4)十、功能图。

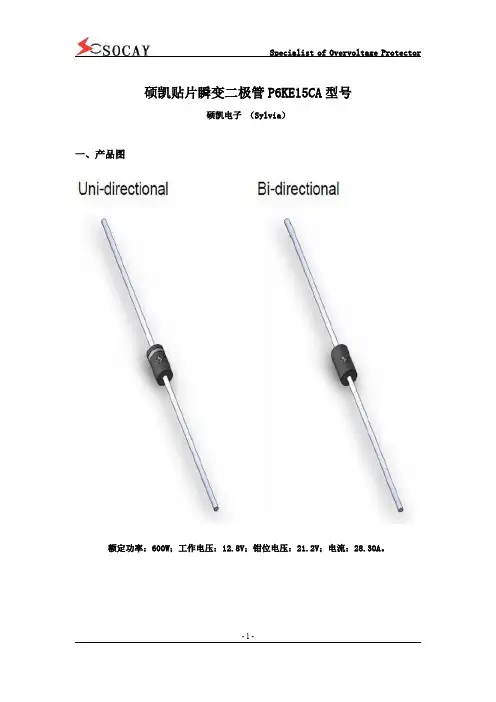

硕凯贴片瞬变二极管P6KE15CA型号

硕凯贴片瞬变二极管P6KE15CA型号
硕凯电子（Sylvia）
一、产品图
额定功率：600W；工作电压：12.8V；钳位电压：21.2V；电流：28.30A。

二、功能图
三、特性
1、DO-15封装玻璃钝化片结
2、低泄漏
3、单向和双向单元
4、优良的钳位能力
5、600W的峰值功率能力在10×1000μ波形重复率（占空比）：0.01%
6、快速响应时间：从0伏特到最小击穿电压通常小于1.0ps
7、典型的，在电压高于12V时，反向漏电流小于5μA
8、高温焊接：终端260°C/40秒
9、典型的最大温度系数△Vbr=0.1%x Vbr@25°C x△T
10、塑料包装有94V-0等级的垂直燃烧试验
11、无铅镀雾锡
12、无卤化，符合RoHS
13、典型失效模式是在指定的电压或电流下出现
14、晶须测试是基于JEDEC JESD201A每个表4a及4c进行的
15、IEC-61000-4-2ESD15kV(空气)，8kV(接触)
16、数据线的ESD保护符合IEC61000-4-2(IEC801-2)
17、数据线的EFT保护符合IEC61000-4-4(IEC801-4)
四、应用
TVS器件非常适合保护I/O接口，Vcc总线和其他应用于电信、计算机、工业和消费电子应用的易损电路。

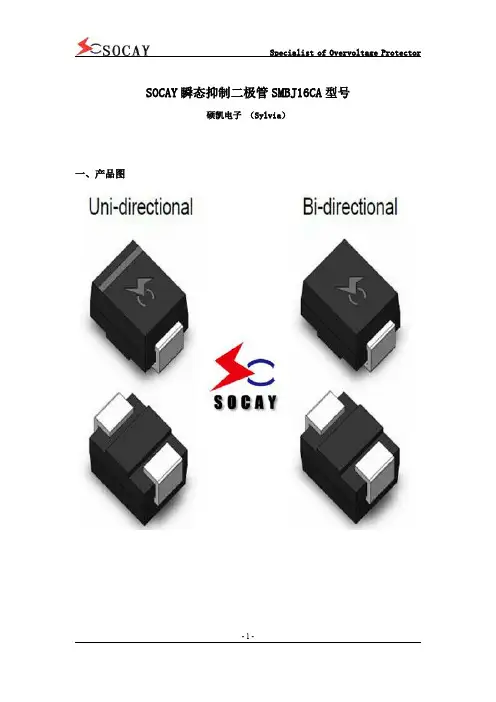

SOCAY瞬态抑制二极管SMBJ16CA型号特性

SOCAY瞬态抑制二极管SMBJ16CA型号
硕凯电子（Sylvia）
一、产品图
1、为表面安装应用优化电路板空间
2、低泄漏
3、双向单元
4、玻璃钝化结
5、低电感
6、优良的钳位能力
7、600W的峰值功率能力在10×1000μ波形重复率（占空比）：0.01%
8、快速响应时间：从0伏特到最小击穿电压通常小于1.0ps
9、典型的，在电压高于12V时，反向漏电流小于5μA
10、高温焊接：终端260°C/40秒
11、典型的最大温度系数△Vbr=0.1%x Vbr@25°C x△T
12、塑料包装有保险商实验室可燃性94V-0
13、无铅镀雾锡
14、无卤化，符合RoHS
15、典型失效模式是在指定的电压或电流下出现
16、晶须测试是基于JEDEC JESD201A每个表4a及4c进行的
17、IEC-61000-4-2ESD15kV(空气)，8kV(接触)
18、数据线的ESD保护符合IEC61000-4-2(IEC801-2)
19、数据线的EFT保护符合IEC61000-4-4(IEC801-4)
三、应用范围
TVS器件非常适合保护I/O接口，Vcc总线和其他应用于电信、计算机、工业和消费电子应用的易损电路。

五、UL认证编号
六、I-V曲线特性。

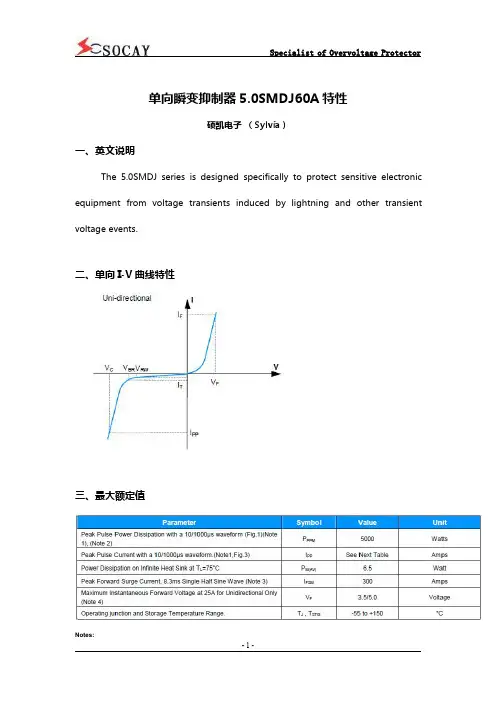

单向瞬变抑制器5.0SMDJ60A特性

单向瞬变抑制器5.0SMDJ60A特性硕凯电子（Sylvia）一、英文说明The5.0SMDJ series is designed specifically to protect sensitive electronic equipment from voltage transients induced by lightning and other transient voltage events.二、单向I-V曲线特性三、最大额定值Notes:1.Non-repetitive current pulse,per Fig.3and derated above TA=25°C per Fig.2.2.Mounted on5.0mm x5.0mm(0.03mm thick)Copper Pads to each terminal.3.8.3ms single half sine-wave,or equivalent square wave,Duty cycle=4pulses per minutes maximum.4.VF<3.5V for VBR<200V and VF<6.5V for VBR>201V.四、脉冲浪涌五、选型与应用①TVS管使用时，一般并联在被保护电路上。

为了限制流过TVS管的电流不超过管子允许通过的峰值电流IPP，应在线路上串联限流元件，如电阻、自恢复保险丝、电感等。

②击穿电压VBR的选择：TVS管的击穿电压应根据线路最高工作电压UM按公式：VBRmin ≥1.2UM或VRWM≥1.1UM选择。

交流：UM=1.414Uac,如，对于220V的交流电，其UM=1.414*220=311（V）；直流：UM=Udc。

六、脉冲降额曲线七、产品特性1、为表面安装应用优化电路板空间2、低泄漏3、单向单元4、玻璃钝化结5、低电感6、优良的钳位能力7、5000W的峰值功率能力在10×1000μ波形重复率（占空比）：0.01%8、快速响应时间：从0伏特到最小击穿电压通常小于1.0ps9、典型的，在电压高于25V时，反向漏电流小于5μA10、高温焊接：终端260°C/40秒11、典型的最大温度系数△Vbr=0.1%x Vbr@25°C x△T12、塑料包装有保险商实验室可燃性94V-013、无铅镀雾锡14、无卤化，符合RoHS15、典型失效模式是在指定的电压或电流下出现16、晶须测试是基于JEDEC JESD201A每个表4a及4c进行的17、IEC-61000-4-2ESD15kV(空气)，8kV(接触)18、数据线的ESD保护符合IEC61000-4-2(IEC801-2)19、数据线的EFT保护符合IEC61000-4-4(IEC801-4)八、产品图。

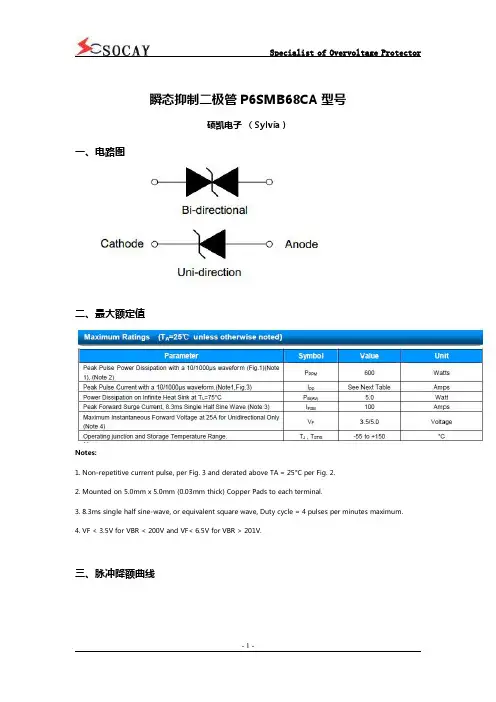

瞬态抑制二极管P6SMB68CA型号

瞬态抑制二极管P6SMB68CA型号硕凯电子（Sylvia）一、电路图二、最大额定值Notes:1.Non-repetitive current pulse,per Fig.3and derated above TA=25°C per Fig.2.2.Mounted on5.0mm x5.0mm(0.03mm thick)Copper Pads to each terminal.3.8.3ms single half sine-wave,or equivalent square wave,Duty cycle=4pulses per minutes maximum.4.VF<3.5V for VBR<200V and VF<6.5V for VBR>201V.三、脉冲降额曲线四、UL认证编号五、I-V曲线特性五、产品应用说明TVS器件非常适合保护I/O接口，Vcc总线和其他应用于电信、计算机、工业和消费电子应用的易损电路。

六、瞬态抑制二极管产品图七、瞬态抑制二极管产品特性1、为表面安装应用优化电路板空间2、低泄漏3、单向和双向单元4、玻璃钝化结5、低电感6、优良的钳位能力7、600W的峰值功率能力在10×1000μ波形重复率（占空比）：0.01%8、快速响应时间：从0伏特到最小击穿电压通常小于1.0ps9、典型的，在电压高于12V时，反向漏电流小于5μA10、高温焊接：终端260°C/40秒11、典型的最大温度系数△Vbr=0.1%x Vbr@25°C x△T12、塑料包装有保险商实验室可燃性94V-013、无铅镀雾锡14、无卤化，符合RoHS15、典型失效模式是在指定的电压或电流下出现16、晶须测试是基于JEDEC JESD201A每个表4a及4c进行的17、IEC-61000-4-2ESD15kV(空气)，8kV(接触)18、数据线的ESD保护符合IEC61000-4-2(IEC801-2)19、数据线的EFT保护符合IEC61000-4-4(IEC801-4)。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

硕凯1.5SMC600CA瞬态抑制器说明
硕凯电子（Sylvia）
一、使用指导：
①脉冲峰值电流I PP和最大箝位电压V C的选择：当TVS管单独使用时，要根据线路上可能出现的最大浪涌电流来选择I PP合适的型号。

当TVS管作为第二级保护时，一般用500W～600W 的就可以了。

要注意的是，此时的最大箝位电压V C应不大于被保护设备所能耐受的最大浪涌电压（安全电压）。

②用于信号传输电路保护时，一定要注意所传输信号的频率或传输速率。

信号频率（传输速率）≥10MHz（Mb/s）时，Cj应≤60pF；信号频率（传输速率）≥100MHz（Mb/s）时，Cj应≤20pF。

当信号频率或传输速率较高时，应选用低电容系列的管子。

当低电容系列仍满足不了要求时，就应把TVS管接到快速恢复二极管组成的桥路中，以降低总的等效电容，提高传输信号频率。

如下图所示的电路，最高传输频率可达20MHz以上。

•TVS1对整个电路（包括变压器）进行保护。

•TVS2对其后的电路（除变压器外的整个电路）提供高度的保护。

由于变压器的物理性质有如一个大的串联电阻，当受到浪涌冲击时，断路的机会很少。

•TVS3对负载提供全面的保护。

在此采用的是成本较低的单极TVS二极管。

若电路中只采
用TVS3，电桥因没有TVS的保护，电桥应采用较高电压及电流比值的器件，以防止损坏。

二、最大额定值
Notes:
1.Non-repetitive current pulse,per Fig.3and derated above TA=25°C per Fig.
2.
2.Mounted on5.0mm x5.0mm(0.03mm thick)Copper Pads to each terminal.
3.8.3ms single half sine-wave,or equivalent square wave,Duty cycle=4pulses per minutes maximum.
4.VF<3.5V for VBR<200V and VF<6.5V for VBR>201V.
三、UL证书档案号
四、环境说明
五、产品特性
1、为表面安装应用优化电路板空间
2、低泄漏
3、单向和双向单元
4、玻璃钝化结
5、低电感
6、优良的钳位能力
7、1500W的峰值功率能力在10×1000μ波形重复率（占空比）：0.01%
8、快速响应时间：从0伏特到最小击穿电压通常小于1.0ps
9、典型的，在电压高于12V时，反向漏电流小于5μA
10、高温焊接：终端260°C/40秒
11、典型的最大温度系数△Vbr=0.1%x Vbr@25°C x△T
12、塑料包装有保险商实验室可燃性94V-0
13、无铅镀雾锡
14、无卤化，符合RoHS
15、典型失效模式是在指定的电压或电流下出现
16、晶须测试是基于JEDEC JESD201A每个表4a及4c进行的
17、IEC-61000-4-2ESD15kV(空气)，8kV(接触)
18、数据线的ESD保护符合IEC61000-4-2(IEC801-2)
19、数据线的EFT保护符合IEC61000-4-4(IEC801-4)
六、双向I-V特性曲线
七、产品图
八、产品应用
TVS器件非常适合保护I/O接口，Vcc总线和其他应用于电信、计算机、工业和消费电子应用的易损电路。

九、编带说明
十、峰值脉冲功率额定曲线
十一、瞬态抑制二极管
瞬态抑制二极管的电气特性是由P-N结面积、掺杂浓度及晶片阻质决定的。

其耐突波电流的能力与其P-N结面积成正比。

TVS广泛应用于半导体及敏感器件的保护，通常用于二级电源和信号电路的保护，以及防静电等。

其特点为反应速度快(为ps级)，体积小，脉冲功率较大，箝位电压低等。

其10/1000μs波脉冲功率从400W～30KW，脉冲峰值电流从0.52A～544A；击穿电压有从6.8V～550V的系列值，便于各种不同电压的电路使用。
