YAMAHA摩托车保养手册
- 格式：pdf
- 大小：3.61 MB
- 文档页数：54
下载文档原格式
合集下载
YAMAHA保养记录表
养 5.轨道调整部位加油
保养人签名
确认人签名
1.检查吸嘴弹片是否要更换
年 2.气动FEEFER的供气气密接头的清理与更换 保 3.排除气阀是否正常 养 4.基板传输部位的清理与传输带的更换
5贴装头上下阀的检查与更换ห้องสมุดไป่ตู้
保养人签名
确认人签名
备注：保养按计划执行，保养完成项目在对应栏记：“√”，未完成记：“×”，放假记：“／”。
周 3.清理供料器平台的异物及飞尘 保 4.检查安全门是否有松动 养 5.检测机器取料真空与吹气是否正常
保养人签名
确认人签名
1.X轴丝杆、导轨加油
2.Y轴丝杆、导轨加油
月 保
3.吸嘴基座的回弹部加油
养 4.空气过滤器的清洁
保养人签名
确认人签名
1.更换脏污的真空过滤器
2.齿键轴的清扫、清洁
半 年 保
3.相机镜头的光源清洁 4.搬运皮带的张力测试
YAMAHA保养记录表
年份： 项目
线别： 日期
机器型号：
设备编号：
JAN FEB MAR APR MAY JUN JUL AUG SEP OCT NOV DEC
123412341234123412341234123412341234123412341234
1.清理机器内部脏污及飞尘
2.清理相机内异物及飞尘
编
号
完整的SMT贴片机(YAMAHA YV系列)保养维护手册(第二部分,共两部分)
1. 吸嘴
9. 润滑扇型齿轮, 轴和吸嘴滑动部件. 用润滑油注射器(KV8-M8870-00X) 和机油VG32润滑下列部位 1) 在扇型齿轮的内侧面和轴上点一 滴油, 然后用手指抹匀. 2)在吸嘴弹簧的滑动部位点少量油, 滑动数次, 擦掉多余的油再用气枪 吹净.
注意---------------------------------------------不要在扇型齿轮齿的部位加油, 因为那样容 易粘上异物.
名称 吸嘴 吸嘴轴 FNC锁定针 簧片 吸嘴座 真空阀
头上下阀 吸嘴站
检查项目 气路
过滤器 气阀 传感器
检查周期 双周 6个月 一年 每周 双月 6个月 其他
清洁 ● ● ●
● ●
◎
润滑
更换 ◎
◎
◎ ● ● ◎
调整 ◎
需时(分) 140 30 20 15 15 5 20 50 10
为保证维护工作的安全, 机器必须 要在急停状态. 2. 从头上拆下标准吸嘴. 用手取下 YV100Xg-F 1, 3, 5 和 7 头 的标准吸嘴, 或 YV100Xg-S 的全部 吸嘴. 3. 取下换嘴站上的吸嘴. 如果机器配备了换嘴站选项, 松开换 嘴站的卡板并取出吸嘴. 1)打开[Unit]-[I/O]屏幕. 2)找到“T1843” (NOZZLE STATION

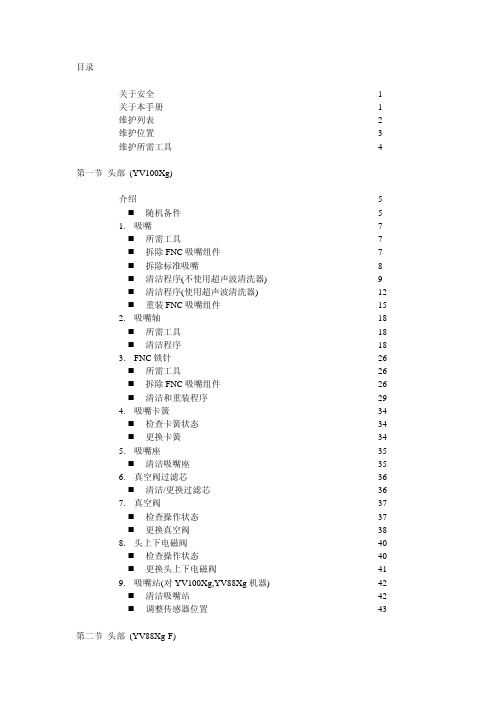

26
所需工具
26
拆除 FNC 吸嘴组件
26
清洁和重装程序
29
4. 吸嘴卡簧
34
检查卡簧状态
34
更换卡簧
34
5. 吸嘴座
35
清洁吸嘴座
35
6. 真空阀过滤芯
36
清洁/更换过滤芯
36
7. 真空阀
雅马哈摩托车1600中文所以手册
雅马哈摩托车1600中文所以手册
雅马哈Yamaha1600摩托车是由全球著名摩托车制造商雅马哈（Yamaha）公司生产的多功能摩托车，广受国内外名人、游牧族等消费者的推崇。
小型摩托车搭载了一台水冷/空冷双燃料800L机械型号发动机，其最高转速可以达到7,400rpm，发动机有效工作质量最高可达116千克•米（kgm）。
在全驱机构和空气滤清器方面，它也采用了先进的技术，可以提高一定程度中欧能耗。
雅马哈1600摩托车采用惏森结构，较传统的独立ACT框架结构具有更轻、更紧、更稳定的性能。
它还配备了一组可调式悬架系统，可根据用户需求和当地路况调节悬架参数，以达到更佳的舒适性和驾驶稳定性。
对于安全性，雅马哈1600摩托车采用了完全封闭式操作装置，防止外界干扰或污染。
此外，点火系统、减震系统、电动系统和视觉系统也采用了先进技术，确保用户安全驾乘。
最后，雅马哈1600摩托车能够满足多种功能需求，它的标准配置丰富，如：可调节座椅、旋转电位器、电子点火器、优化的空气滤清器等，使得它更具空间利用性和驾驶体验，更能够满足您的不同驾乘需求。
摩托车维修保养全攻略转概要

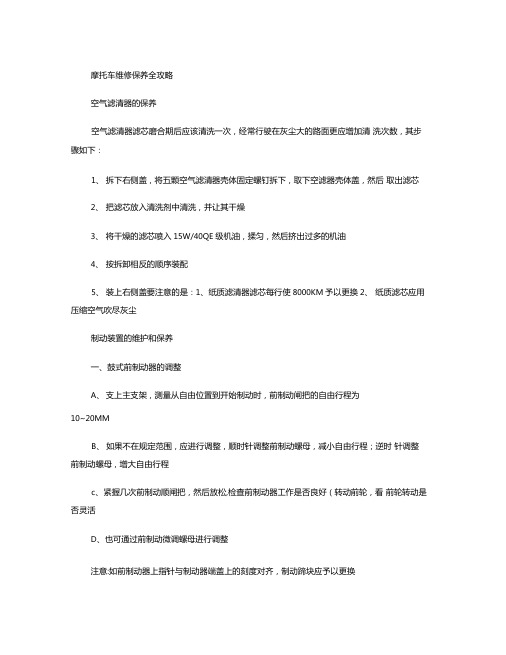

摩托车维修保养全攻略空气滤清器的保养空气滤清器滤芯磨合期后应该清洗一次，经常行驶在灰尘大的路面更应增加清洗次数，其步骤如下：1、拆下右侧盖，将五颗空气滤清器壳体固定螺钉拆下，取下空滤器壳体盖，然后取出滤芯2、把滤芯放入清洗剂中清洗，并让其干燥3、将干燥的滤芯喷入15W/40QE级机油，揉匀，然后挤出过多的机油4、按拆卸相反的顺序装配5、装上右侧盖要注意的是：1、纸质滤清器滤芯每行使8000KM予以更换2、纸质滤芯应用压缩空气吹尽灰尘制动装置的维护和保养一、鼓式前制动器的调整A、支上主支架，测量从自由位置到开始制动时，前制动闸把的自由行程为10~20MMB、如果不在规定范围，应进行调整，顺时针调整前制动螺母，减小自由行程；逆时针调整前制动螺母，增大自由行程c、紧握几次前制动顺闸把，然后放松,检查前制动器工作是否良好（转动前轮，看前轮转动是否灵活D、也可通过前制动微调螺母进行调整注意:如前制动器上指针与制动器端盖上的刻度对齐，制动蹄块应予以更换每行驶4000KM,应更换蹄块每行驶2000KM,离合器操纵线庆清洗、润滑二、后制动器的调整A、用主支架支撑摩托车B、测量后制动踏板从原位置踩下到制动器开始工作的行程为20~30MMC、如需调整，调整方法同前制动器蓄电池的保养拆下左侧盖对新车的蓄电池应加入电解液至上、下刻度之间对新电瓶进行补充充电，使用效果更佳可用0.1A电流,充电6~7小时可用0.3A电流,充电3~4小时经常检查蓄电池，如果液面低于最低刻度，应补充蒸馏水至规定值对于蓄电池亏电或长时间不使用时，应该进行补充充电注意：充电时会产生氢气和氧气，充电现场严禁烟火。
机油的检查与更换每天开车前应检查机油和油位1、将摩托车置于平地上，用主支架支撑2、拧松机油标尺，看油位是否在上、下刻度之间，如机油量过少，应酌量加入规定机油更换润滑油及清洗过滤器1、将发动机预热2-3分钟，关闭发动机2、在发动机下放一个盛油盒3、拧松放油孔盖，取下放油孔盖，取出机油过滤网、弹簧4、踏反冲起动器数次，以助残油全部排出5、将弹簧、过滤网、放油孔盖放入清洗剂中清洗6检查0型密封圈，过滤网是否完好，如有损坏应予更换，然后按与拆卸相反的顺序装回7、注入新机油在上下刻度线之间，注意:新车磨合期内应更换3次机油。
YAMAHA YG维护及保养教材
数据复制
Step5:按「复制」按键
复制按 键
显示「基板搜索」的确认按钮，按「是」， 数据被复制．
按「是」按钮．数 据被复制．
Step6:根据需要，按「名称变更」 按钮，变更文件名称
• 为区分原数据和复制数据，可以变更复制后数据 的文件名称，复制后文件按左下「名称变更」按 钮、键盘对话框显示，输入名称后按「ＯＫ」 键． 名称变 更按钮
一、拼板展开
• Step1：启动编辑功能,打开编辑按 钮.
编 辑 按 钮
Step２：选择进行拼板展开的基板
• 点击文件夹,显示「ＶＩＯＳ基板数据目录集」画 面，选择需进行偏差展开的基板数据，按 「SELECT」键．
点击此文件夹显示 VIOS目录
ＶＩＯＳ 数据目录
Step3：拼块展开
点击「Tool」→「BlockOffset」→ 「BlockDistribute」，出现如下对话框．
数据备份
• 备份基板数据时必需使用ＹＡＭＡＨＡ机 器专用的「基板数据软盘」，以下简单说 明基板数据盘的生成方法和数据备份的方 法．
Step1:将软盘插入软盘驱动器．
将软盘（２ＨＤ）插入主机的ＦＤ驱动器， ＦＤ驱动器在主机右下方面板内．如下图 所示：
ＦＤ驱动器：
• Step2:按「基板保存」按钮，打开 基板保存对话框．

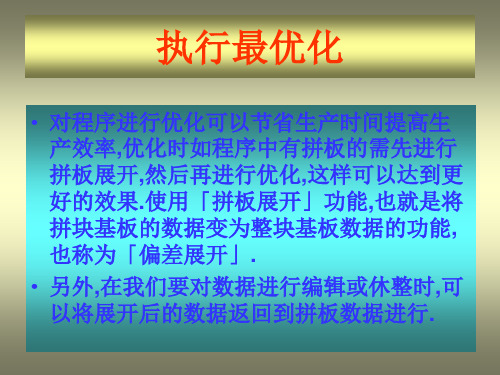

执行最优化
• 对程序进行优化可以节省生产时间提高生 产效率,优化时如程序中有拼板的需先进行 拼板展开,然后再进行优化,这样可以达到更 好的效果.使用「拼板展开」功能,也就是将 拼块基板的数据变为整块基板数据的功能, 也称为「偏差展开」. • 另外,在我们要对数据进行编辑或休整时,可 以将展开后的数据返回到拼板数据进行.
附件1:YG200的给油部位
YAMAHA 贴片机YS24保养说明书
安
■ 模拟送料器、带自动停机功能的防护盖 ( 对象 ：YS 系列 )
全
用于送料器间间隙的安全防范。与 SS 型电动送料器一样安装在送料器架上，可以防止手误入。另外，一次性换料车规格的
须
机器，如不使用料车时，可以插入带自动停机功能的防护盖以防止手误入。
知 防止手误入
模拟送料器、带自动停机功能的防护盖
带自动停机功能的防护盖(一次性换料车用)
vii
2.2.1 安全教育
vii
2.2.2 操作、使用
viii
2.2.3 设备及安装环境
ix
3. 警告标贴与张贴位置
x
3.1 警告标示
x
3.1.1 机盖的使用
x
3.1.2 夹入、受伤
xii
3.1.3 各部的使用
xiv
Байду номын сангаас3.2 注意标示
xv
3.2.1 对人体的影响
xv
3.2.2 使机械受损
xvii
3.3 警告标贴的张贴位置
Safety instructions
安全须知 w 使用本公司产品前，务必阅读本安全须知。
目录
CE 标记 ( 对象 ：YS 系列 )
i
1. 关于安全
ii
1.1 安全注意事项
ii
1.1.1 安全的定义
ii
1.1.2 事故、受伤的原因
ii
1.2 防护工具的使用
ii
1.3 使用机器时
iii
1.3.1 操作人员和维修人员的定义
· 电磁波发射 (Emission) 满足 EN55011 标准 ISM 机器分类 ：Group1、Class A 的测试基准。
Yamaha_R6_2000款维护保养手册
1 The manual is divided into chapters. An abbreviation and symbol in the upper right corner of each page indicate the current chapter. Refer to “SYMBOLS” on the following page.
WARNING
CAUTION:
NOTE:
The Safety Alert Symbol means ATTENTION! BECOME ALERT! YOUR SAFETY IS INVOLVED!
Failure to follow WARNING instructions could result in severe injury or death to the motorcycle operator, a bystander or a person inspecting or repairing the motorcycle.
FOREWORD
This Supplementary Service Manual has been prepared to introduce new service and data for the YZF-R6 (L) 2000. For complete service information procedures it is necessary to use this Supplementary Service Manual together with the following manual.
NOTE: Designs and specifications are subject to change without notice.
WARNING
CAUTION:
NOTE:
The Safety Alert Symbol means ATTENTION! BECOME ALERT! YOUR SAFETY IS INVOLVED!
Failure to follow WARNING instructions could result in severe injury or death to the motorcycle operator, a bystander or a person inspecting or repairing the motorcycle.
FOREWORD
This Supplementary Service Manual has been prepared to introduce new service and data for the YZF-R6 (L) 2000. For complete service information procedures it is necessary to use this Supplementary Service Manual together with the following manual.
NOTE: Designs and specifications are subject to change without notice.
YAMAHA贴片机_YS12-YG12M_保养手册
基板下侧 4.2 〜 39.2mm 1.0 〜 31.0mm
上侧出入口板
基板传送面 下侧出入口板
55004-L5-00 备注 以基板传送面为基准 以基板传送面为基准
2. 关于安全标记
为了防止操作人员和其他工作人员发生安全事故，防止机器发生故障或受到损伤，必须采取相应的安全措施，
防患于未然。以下具体说明必须严格遵守的安全注意事项，以不同标记分别说明无视安全而产生的危害和损伤。
A-1 A-2
Safety instructions
安全须知 w 使用本公司产品前，务必阅读本安全须知。
目录
.1.1 安全的定义 1.1.2 事故、受伤的原因 1.2 防护工具的使用 1.3 使用机器时 1.3.1 操作人员和维修人员的定义 1.3.2 密码限制 1.4 机器操作上的注意事项 1.5 停电时的注意事项 1.6 强磁场的注意事项 1.7 内置式切带机 (YS12) 的使用 1.8 手进入可动部时的安全防范措施 (YS12)
附录
1. 规格
1.1 气压调节部 1.2 电源连接部
3-19 3-19 3-22 3-23 3-24 3-25
3-27
3-27 3-28 3-29 3-30 3-31 3-32 3-34
4-1 4-2 4-3
4-3 4-4 4-5
4-6 4-7 4-9
4-9 4-10 4-10 4-11 4-11
A-1
ii
1.3 使用机器时
1.3.1 操作人员和维修人员的定义
安
c 注意 本机器必须由充分掌握了机器的基本特征和相关知识的操作人员或维修人员使用。
全
须
操作人员的定义 ：
知
操作人员指接受过本公司举办的操作培训课程或熟知使用说明书内容，并受过充分操作训练和安全教育的人员。
nmax 保养手册
nmax 保养手册
nmax是雅马哈公司生产的一款摩托车，它的保养手册是非常重
要的，可以帮助车主了解如何正确地对车辆进行保养和维护，延长
车辆的使用寿命。
保养手册通常包括以下内容：
1. 保养周期，保养手册会详细列出不同部件的保养周期，例如
发动机机油、机油滤清器、空气滤清器、刹车油等的更换周期，以
及定期的检查项目和保养建议。
2. 保养步骤，手册会指导车主如何进行每一项保养工作，包括
更换机油、清洁空气滤清器、检查制动系统等具体步骤，以及需要
使用的工具和注意事项。
3. 保养注意事项，手册会提醒车主在保养过程中需要注意的事项，例如安全操作、使用原厂零件、避免过度拧紧螺栓等，以确保
保养过程安全可靠。
4. 故障排除，保养手册通常也会包括一些常见故障的排除方法，帮助车主在出现一些常见问题时能够及时处理或者暂时排除故障。
总的来说，保养手册对于车主来说是非常重要的参考资料，能够帮助他们正确地进行车辆保养，保证车辆的性能和安全。
因此，建议车主在日常使用中，定期查阅保养手册，并严格按照手册的指导进行保养和维护工作。
400f保养手册
400f保养手册400F保养手册作为一款拥有激烈运动基因的摩托车，雅马哈400F在性能和操控方面都有着出色的表现。
然而，对于拥有这样一辆车的车主来说，如何正确保养它，延长其使用寿命，成为一个必须解决的问题。
下面，我们将为您提供一份400F保养手册，帮助您更好地照顾您心爱的摩托。
一、日常保养1. 每天清洁：乘坐摩托车时，车身会受到各种灰尘、沙石和昆虫的侵扰，因此，每天骑行结束后，您应该用清水和中性洗涤剂清洁车身。
同时，不要忽视车轮、刹车、悬挂系统等部位的清洁工作。
2. 检查液位：定期检查发动机机油、制动油和冷却剂的液位，保持在正常范围内。
液位过低会导致摩托车发动机过热、制动失灵等问题，而液位过高则会使液体溢出，影响正常使用。
3. 轮胎保养：检查轮胎的胎压和磨损情况，确保其处于最佳状态。
胎压过高会影响操控稳定性，胎压过低则容易产生打滑。
此外，定期更换磨损严重的轮胎也是必要的。
二、定期保养1. 更换机油：根据摩托车使用手册的要求，定期更换机油是保持发动机正常运转的关键。
机油起到润滑、冷却和清洁发动机内部零件的作用，定期更换可以保持发动机的良好状态。
2. 更换空气滤清器：空气滤清器是防止灰尘和杂质进入发动机的重要部件。
定期更换空气滤清器可以保持发动机吸入的空气干净，提高燃烧效率，延长发动机寿命。
3. 检查刹车系统：刹车对于一辆摩托车的安全性至关重要。
定期检查刹车片状况，如果磨损严重就需要更换。
同时，检查刹车液的液位和质量，确保刹车系统正常工作。
4. 轮胎平衡与定位：定期检查和调整轮胎的平衡和定位，可以提高车辆的操控性和乘坐舒适性。
轮胎平衡不良会导致车辆抖动和不稳定，而轮胎定位不准确则会影响转向的灵敏度。
5. 链条保养：链条是传动系统的核心部件，应该定期清洁和润滑。
清洁链条可以去除杂质和积尘，润滑链条可以减少磨损和摩擦，提高传动效率。
三、专业保养对于一些需要专业操作或设备的保养项目，我们建议您找到合适的摩托车维修店进行处理，以确保保养工作的质量和安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 YAMAHA踏板维修保养服务手册前言:维修保养资料部分借鉴于1997年版株洲南方YAMAHA摩托车公司凌鹰维修服务部资料科编辑的ZY 125/ZY125A 维修服务手册(以前此书是YAMAHA 维修人员维修工具手册),如今也不算过时,基本能够帮助大家解决目前所有国产YAMAHA踏板以及其他品牌踏板的日常的维护保养问题.此帖俺可是嚼着槟榔发完的(在这里对哪个给我带槟榔的兄弟表示感谢),希望能够原汁原味!希望对大家有所帮助!内容不一定绝对完整，希望大家批评指正，多提意见@!我会逐渐补充完整.目录:1.总论篇--------------------------------------------------------------2楼维修保养上的注意事项(1)(2)轴承的组装方法\油封的组装方法\卡环的组装办法维修保养上的注意事项(3)电气线路接头的检查方法关于国际单位制[SI]特殊工具*器具\检查调整\发动机\化油器\车体\电器\化学药品\2.维修服务资料篇-------------------------------------------------------4楼螺丝扭矩(这个其实是重点啊)3.点检\调整篇----------------------------------------------------------5楼定期检查和调整\润滑周期\保养规范车体检点调整4.化油器篇-------------------------------------------------------------8楼点检保养规范\化油器组装\油面高度的检查\化油器的检查自动节流装置的检查5.车体篇---------------------------------------------------------------9楼前轮\刹车盘检点保养规范前轮组装\调整车轮的平衡6.故障及故障排除篇----------------------------------------------------10楼启动不良\起动困难燃料系统\点火系统\压缩系统\怠速不良\中高速不良\过热现象加速不良、马力不足\离合器不良\脚启动不良\脚启动不回位刹车故障\操纵安定性不良\信号照明系统不良启动钥匙转动不了\启动马达不转动.7.单一车型篇(基本参数)------------------------------------------------12楼#21.总论篇(附标志符号解释)(1)维修保养上的注意事项a.洗刷车辆,要把车体及发动机上的泥土灰尘等仔细清洗掉,免得在操作过程中将其混入内部.b.维修保养场所要严禁烟火!喜欢抽烟的XD要特别注意了.c.合适正确的工具为了不损伤零件，要在有必要使用专用工具的部位操作时必须使用专用工具,另外要选用合适、正确的工具、仪器采用这个年却的操作方法进行实施。
（尽可能避免使用活扳手，应该使用眼睛扳手、套桶扳手等）。
d.易损、消耗件密封垫（垫片）、O型环、扁销、弹簧圈、锁紧垫圈等零件全部用新品更换。
（库存车特别要注意这个）e.纯正零件正常产品的耐用性是有目共睹的，副厂和一般的改装件可能不能达到原厂的零件耐用度。
f.个人安全在维修保养的操作中要避免受伤，发动机、排废气管、消音器等的操作中要避免烫伤，拆卸的时候要戴上手套。
g.,电瓶的使用注意事项(见图1)附件1: 图片1.jpg (2009-10-12 11:46, 121.87 K,下载次数：106) #3(2)维修保养上的注意事项a.轴承的组装方法(见图2)轴承的组装应按记有厂家的标记\尺寸记号的一侧(向外)的方向来进行将轴承打入壳体时应将力是呀在外环上平行打入将轴承打进轴时应将力施加在内换上平行打入b.油封的组装办法(见图3)油封的组装应将主油封唇面向油室一侧(想要密封的一侧)来进行.在组装时油封的唇部一定要均匀地涂抹上润滑脂再进行组装.c.卡环的组装办法(见图4)卡环的组装应将卡环有倒角的一侧面向内册来进行卡环的组装应将卡环的缺口对准键槽的中心来进行不可过分地扩张卡环.d.电气线路接头的检查方法(见图5)拆下入下零件,插头\偶合部分用压缩空气将各个端子吹干将插头\偶合部分反复插拔2~3次拉拔导线确认插头不能被拔出,当确认插头能被拔出时,将销1弯曲后再将端子插入插头连接插头偶合部分注意:导通状态不良时,要将端子清扫以后再次检查,更换CDI系统，点火系统零件时,必须检查其插头偶合部分,检查按照(图6)用万用表进行附件1: 图2.jpg (2009-10-12 12:03, 97.66 K,下载次数：44)附件2: 图3.jpg (2009-10-12 12:03, 107.79 K,下载次数：41)附件3: 图4.jpg (2009-10-12 12:03, 90.13 K,下载次数：36)附件4: 图5.jpg (2009-10-12 12:03, 95.49 K,下载次数：35)附件5: 图6.jpg (2009-10-12 12:03, 100.51 K,下载次数：40)#4(3)关于国际单位制[SI]项目 SI容量或排气量 1L(1,000立方厘米)压力1kPa(0.01kg/平方厘米)输出功率 1kW(1.36ops)扭矩1Nm(0.1kg*米)(4)特殊工具器具,省略2.维修服务资料篇(1)螺丝扭矩(保养中一个很重要的东西，可惜目前重视的人没几个)下图1 2 是参数记住每个螺丝的扭矩，不但可以有最佳的装配效果，也可以使车辆更耐用，而不是被人为修坏。
